贴楦设计方法及其力的分析(1)

男素头外耳式皮鞋贴楦设计一、实训目的：1．了解素头外耳式结构特点。

2．掌握素头外耳式鞋定位规律。

3．掌握素头外耳式标准样板制作。

4．掌握素头外耳式标准样板制作。

二、实训用楦：男素头外耳式25#（二型半）鞋楦，底样长265mm，跖围239.5mm，放余图量子20mm，胶粘工艺，牛全粒面革，跟高20～30mm，款式如图4-0所示。

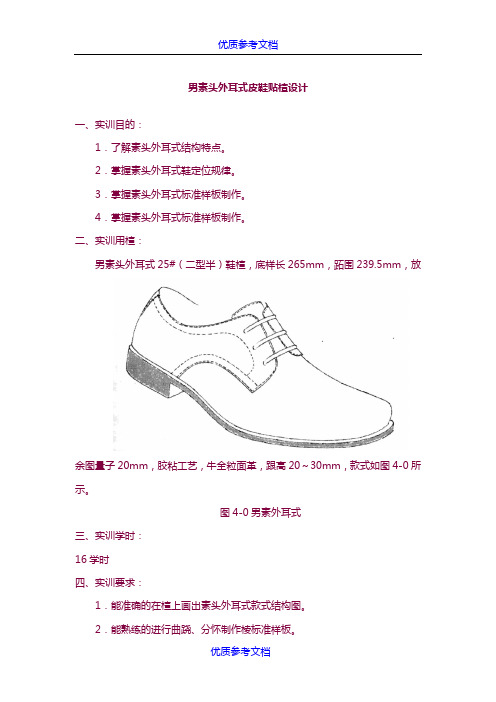

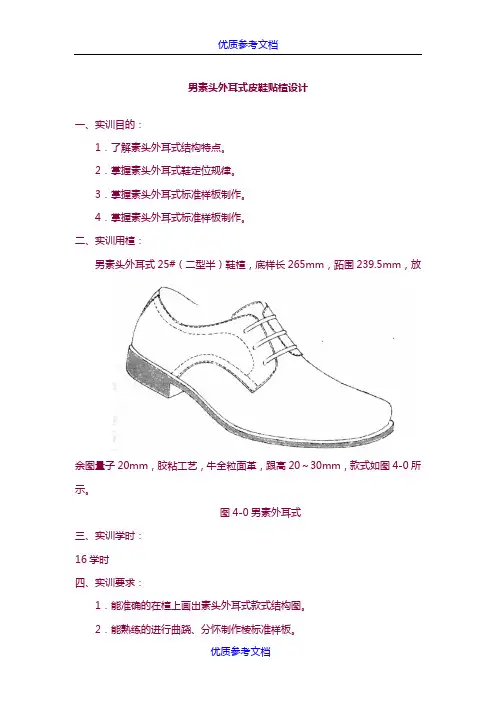

图4-0男素外耳式三、实训学时：16学时四、实训要求：1．能准确的在楦上画出素头外耳式款式结构图。

2．能熟练的进行曲跷、分怀制作棱标准样板。

3．能准确的作出折边、下料样板。

4．能依据折边（或标准）样板做出里样板。

五、实训内容及操作（一）部件计算及定位该鞋帮部件分为：前帮、后帮鞋耳、鞋舌、保险皮，共四个部件。

定位点共要有十个，包括：前帮长度点、口门长度点、口门宽度点、鞋耳锁口点、两翼下边沿点、外踝帮高点、后帮中缝高度点、鞋舌长度和宽度定位点、保险皮定位点等，如图4-1所示。

图4-1男素头外耳式皮鞋定位及画样1．前帮长度前帮长度与楦底样长成正比例关系，与三节头内耳式皮鞋相比，稍短约5～10mm，通常占64～66%楦底样长（男鞋）；58～60%楦底样长（女鞋）。

具体比例取决于鞋帮款式，同时受鞋耳大小影响。

所以：前帮长度=楦底样长G65%=265mmG0.65=172mm（男鞋）前帮长度楦底样长G59%=242mmG0.59=143mm（女鞋）在楦体背中线上，由前端点J1往后量取172mm（男鞋）和143mm（女鞋）确定CG点，就是前帮长度点。

2．口门长度口门长度与楦底样长成正比例关系，口门长度占46.5%楦底样长。

所以：口门长度=楦底样长G46.5%=265mmG0.465=123mm（男鞋）口门长度=楦底样长G46.5%=242mmG0.465=113mm（女鞋）在楦体背中线上，由前端点J1往后量取123mm（男鞋）和113mm（女鞋）确定FG点，就是口门长度点。

3．口门宽度口门宽度通常有二种方法确定。

运动鞋的鞋楦设计及功能设计运动鞋的鞋楦设计及功能设计一双高雅优美的鞋子，除其外表款式、色彩搭配之外，最能在造型上突出鞋子美感的，就是鞋楦的式样。

鞋楦式样的设计工作，属于鞋子设计与制造过程中首要设计工作之一，没有鞋楦新颖式样设计，也就没有鞋子新款式的流行设计。

一、鞋楦设计:一双高雅优美的鞋子，除其外表款式、色彩搭配之外，最能在造型上突出鞋子美感的，就是鞋楦的式样。

鞋楦式样的设计工作，属于鞋子设计与制造过程中首要设计工作之一，没有鞋楦新颖式样设计，也就没有鞋子新款式的流行设计。

鞋楦设计原理是根椐脚型立体三维空间，经过适当、合理的修正与设计，使不规则的脚型立体空间变成有规则的鞋楦立体空间。

当然，其它表现鞋子外表美感的因素中，所选用的材料的质量，也能够使鞋子表现出高雅的美感。

然而在决定鞋子的流行趋势的条件中，最首要的因素非鞋楦式样莫属。

优思秀鞋楦符合人脚生理机能，贴合人脚骨骼，适合中国人脚型之特点。

运动鞋成型后，不走样，看相好，内部结构牢固。

二、功能设计:(一)、各种功能性设计1、吸震效果:指鞋底吸收脚部着地时产生冲击震荡的效果。

比如气垫，PU、MD、EVA等都有防震功能，尤其是气垫为人们所普遍看重。

当人脚落地时，地面对人脚的冲击力通常是人体的2—3倍，特别是弹跳时可高达10倍，而良好的防震装置可以减少这种冲击力，PU气垫壳内装着一定气压的气体，当脚掌落地时，它可以通过变形从而分散冲击力，以达到减震的效果。

进而避免过分震动带来的伤害。

2、扭转系统:运动者在转向、折返、侧移时脚的不同部位会向不同方向扭转，极易发生运动扭伤。

在脚的内侧和脚弓等部位用高密度材料安装上一个装置以阻止运动时人脚向内过分翻转，避免运动扭伤。

3、能量回归优思秀这是指鞋底能将地面所产生的能量储存起来，当脚要做离地动作前的瞬间，鞋底将这份能量还给足部。

其中又是以气垫最为明显，当人脚落地时，脚给了气垫能量，气垫受力后变形，当人抬脚时气垫因为恢复原形又把能量反弹给人的脚，也就是说当人抬脚时，气垫通过能量反弹助其一臂之力，使运动员跑得更快，跳得更高。

女浅口式皮鞋贴楦设计一、实训目的：1．了解女浅口式结构特点；2．掌握女浅口式定位规律及线条设计要点；3．掌握女浅口式标准样板制作；4．掌握女浅口式折边、下料样板制作。

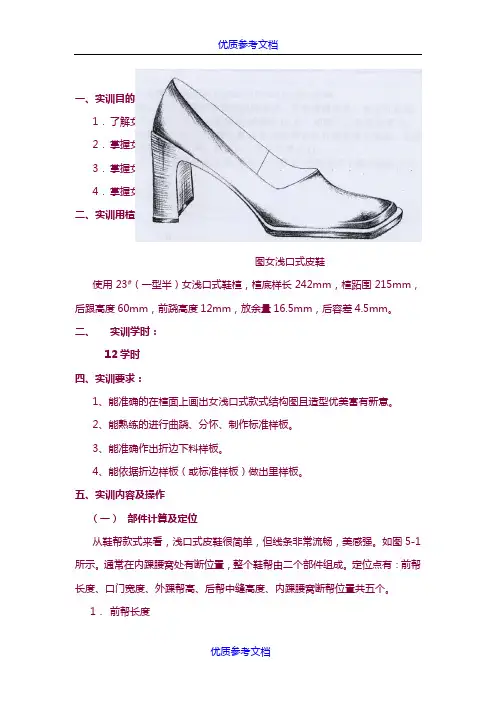

二、实训用楦：图女浅口式皮鞋使用23#（一型半）女浅口式鞋楦，楦底样长242mm，楦跖围215mm，后跟高度60mm，前跷高度12mm，放余量16.5mm，后容差4.5mm。

二、实训学时：12学时四、实训要求：1、能准确的在楦面上画出女浅口式款式结构图且造型优美富有新意。

2、能熟练的进行曲跷、分怀、制作标准样板。

3、能准确作出折边下料样板。

4、能依据折边样板（或标准样板）做出里样板。

五、实训内容及操作（一）部件计算及定位从鞋帮款式来看，浅口式皮鞋很简单，但线条非常流畅，美感强。

如图5-1所示。

通常在内踝腰窝处有断位置，整个鞋帮由二个部件组成。

定位点有：前帮长度、口门宽度、外踝帮高、后帮中缝高度、内踝腰窝断帮位置共五个。

1．前帮长度对于浅口式皮鞋，前帮长度就是口门长度。

口门长度与楦底样长成正比例关系，占33.5%楦底样长。

所以：口门长度=楦底样长×33.5%=242mm×0.335=81mm。

在楦体背中线上，由前端点J1往后量取81mm确定F G点，即是口门长度点。

2．口门宽度通常口门宽度有两种方法确定。

第一种，计算法：口门宽度与楦跖围成正比例关系，口门宽度占17.5%楦跖围。

所以：口门宽度=楦跖围×17.5%=215mm×0.175=38mm过口门长度位置点FG作楦体背中线的垂线，所作垂线应是一条空间曲线。

然后在此垂线上，由FG点往下量取38mm确定Q P点，即是口门宽度位置点。

第二种，经验法：以口门长度位置点FG所在楦面的外踝宽度为依据，取楦面宽度的中点位置加2~3mm，就是口门宽度位置点Q P。

作图方法：过口门长度位置点F G，在楦面外踝上，作楦体背中线的垂线FGE1；然后找出垂线FGE1的中蹼位置加2~3mm的QP点，就是口门宽度位置点。
