汽车万用表的使用流程1. 汽车万用表简介汽车万用表是一种用于测试和测量汽车电路电压、电流、电阻、频率等参数的工具。
它能帮助汽车维修人员快速定位车辆电路故障，提高故障诊断效率。
本文将介绍汽车万用表的使用流程，包括准备工作、仪器设置和测试步骤。
2. 准备工作在使用汽车万用表之前，需要进行以下准备工作：•安全工具：佩戴绝缘手套和护目镜，确保安全操作。
•停车位置：将车辆停在平坦的地面上，并拉起手刹。
•关闭电源：将车辆电源关闭，包括发动机和车载电子设备。
3. 仪器设置在开始测试之前，需要正确设置万用表以适应当前测试需求。
下面是一些常见的仪器设置：3.1 电压测量•选择电压测量模式：将旋钮调整到“V”或“DCV”位置。
•选择量程：根据预测电压范围，选择合适的量程档位。
•连接测试引线：将红色测试引线连接到表头的“VΩmA”插孔，将黑色测试引线连接到“COM”插孔。
3.2 电流测量•选择电流测量模式：将旋钮调整到“A”或“DCA”位置。
•选择量程：根据预测电流范围，选择合适的量程档位。
•连接测试引线：将红色测试引线从“VΩmA”插孔插入“10A”插孔。
3.3 电阻测量•选择电阻测量模式：将旋钮调整到“Ω”位置。
•选择量程：根据预测电阻范围，选择合适的量程档位。
•连接测试引线：将红色和黑色测试引线分别连接到“VΩmA”和“COM”插孔。
4. 测试步骤完成准备工作和仪器设置后，可以开始进行汽车电路的测试。
下面是一般的测试步骤：4.1 电池电压测试•将红色测试引线连接到电池的正极（+），黑色测试引线连接到电池的负极（-）。
•读取电池电压：观察万用表显示的电压值。
4.2 灯泡测试•将红色测试引线连接到灯泡的正极，黑色测试引线连接到灯泡的负极。
•打开车辆的灯泡开关。
•读取灯泡电压：观察万用表显示的电压值，确认是否正常。
4.3 传感器测试•根据传感器类型和位置，将测试引线连接到相应的传感器引脚。
•激活传感器：例如，踩下刹车踏板或打开空调开关。
汽车仪器操作方法
汽车仪器操作方法因汽车型号和仪器种类不同而有所差异，但以下是一些常见的汽车仪器操作方法：
1. 仪表板：仪表板上有多个指针和显示屏，其中包括速度计、转速计、燃油表、温度表等。
根据需要，观察并阅读仪表上的指示，并注意指针的位置是否正常，以确保车辆正常运行。
2. 方向盘：方向盘用于控制车辆的转向。
将双手放在方向盘两侧，用手轻轻地转动方向盘来控制车辆的方向。
转动方向盘时注意力度要适中，以免车辆失控。
3. 油门和刹车踏板：油门踏板用于增加发动机转速，加速车辆前进。
刹车踏板用于减速和停车。
注意合理使用油门和刹车，避免急刹车和急加速，以确保行车安全。
4. 档位：根据车辆的速度和道路条件，选择合适的档位。
一般情况下，低档位用于起步和爬坡，高档位用于高速巡航。
将档位从空挡调到所需档位，通常需将离合器踩到底，同时适当加油，然后松开离合器。
5. 危险报警灯：危险报警灯通常位于车辆底部中央控制台的按钮上。
在遇到紧急情况时，按下该按钮会同时闪烁左右转向灯，以提醒其他司机注意。
6. 车灯和雨刷器：控制车辆的前大灯、示宽灯、雾灯等，以提供良好的照明情况。
雨刷器用于清洁挡风玻璃，以增加视野。
总之，操作汽车仪器时应注意安全和规范操作，遵守交通规则，适应路况变化，确保自己和他人的安全。
同时，建议参考汽车的操作手册，了解具体的操作方法。

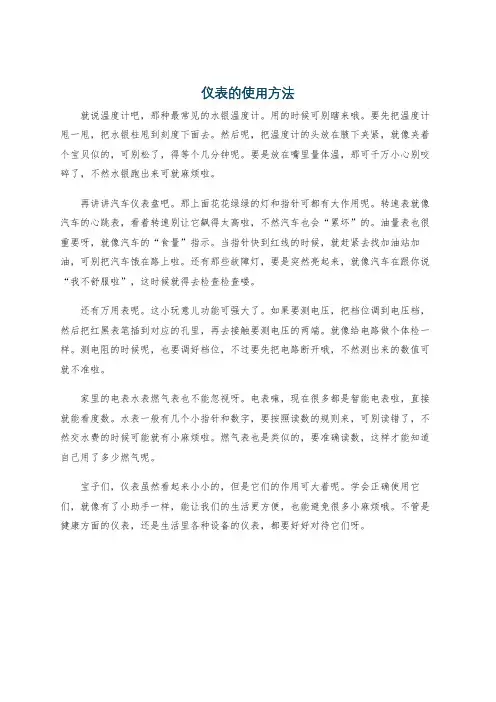

仪表的使用方法
就说温度计吧，那种最常见的水银温度计。
用的时候可别瞎来哦。
要先把温度计甩一甩，把水银柱甩到刻度下面去。
然后呢，把温度计的头放在腋下夹紧，就像夹着个宝贝似的，可别松了，得等个几分钟呢。
要是放在嘴里量体温，那可千万小心别咬碎了，不然水银跑出来可就麻烦啦。
再讲讲汽车仪表盘吧。
那上面花花绿绿的灯和指针可都有大作用呢。
转速表就像汽车的心跳表，看着转速别让它飙得太高啦，不然汽车也会“累坏”的。
油量表也很重要呀，就像汽车的“食量”指示。
当指针快到红线的时候，就赶紧去找加油站加油，可别把汽车饿在路上啦。
还有那些故障灯，要是突然亮起来，就像汽车在跟你说“我不舒服啦”，这时候就得去检查检查喽。
还有万用表呢。
这小玩意儿功能可强大了。
如果要测电压，把档位调到电压档，然后把红黑表笔插到对应的孔里，再去接触要测电压的两端。
就像给电路做个体检一样。
测电阻的时候呢，也要调好档位，不过要先把电路断开哦，不然测出来的数值可就不准啦。
家里的电表水表燃气表也不能忽视呀。
电表嘛，现在很多都是智能电表啦，直接就能看度数。
水表一般有几个小指针和数字，要按照读数的规则来，可别读错了，不然交水费的时候可能就有小麻烦啦。
燃气表也是类似的，要准确读数，这样才能知道自己用了多少燃气呢。
宝子们，仪表虽然看起来小小的，但是它们的作用可大着呢。
学会正确使用它们，就像有了小助手一样，能让我们的生活更方便，也能避免很多小麻烦哦。
不管是健康方面的仪表，还是生活里各种设备的仪表，都要好好对待它们呀。

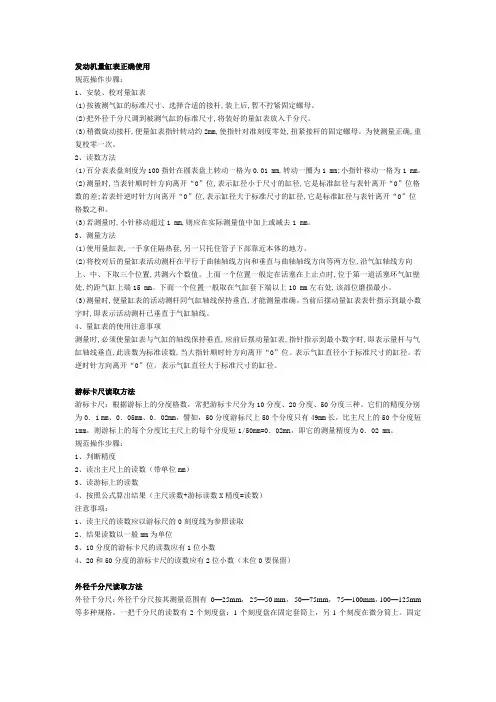

发动机量缸表正确使用规范操作步骤：1、安装、校对量缸表(1)按被测气缸的标准尺寸、选择合适的接杆,装上后,暂不拧紧固定螺母。
(2)把外径千分尺调到被测气缸的标准尺寸,将装好的量缸表放入千分尺。
(3)稍微旋动接杆,便量缸表指针转动约2mm,使指针对准刻度零处,扭紧接杆的固定螺母。
为使测量正确,重复校零一次。
2、读数方法(1)百分表表盘刻度为100指针在圆表盘上转动一格为0.01 mm,转动一圈为1 mm;小指针移动一格为1 mm。
(2)测量时,当表针顺时针方向离开“0”位,表示缸径小于尺寸的缸径,它是标准缸径与表针离开“0”位格数的差;若表针逆时针方向离开“0”位,表示缸径大于标准尺寸的缸径,它是标准缸径与表针离开“0”位格数之和。
(3)若测量时,小针移动超过1 mm,则应在实际测量值中加上或减去1 mm。
3、测量方法(1)使用量缸表,一手拿住隔热套,另一只托住管子下部靠近本体的地方。
(2)将校对后的量缸表活动测杆在平行于曲轴轴线方向和垂直与曲轴轴线方向等两方位,沿气缸轴线方向上、中、下取三个位置,共测六个数值。
上面一个位置一般定在活塞在上止点时,位于第一道活塞环气缸壁处,约距气缸上端15 mm。
下面一个位置一般取在气缸套下端以上10 mm左右处,该部位磨损最小。
(3)测量时,便量缸表的活动测杆同气缸轴线保持垂直,才能测量准确。
当前后摆动量缸表表针指示到最小数字时,即表示活动测杆已垂直于气缸轴线。
4、量缸表的使用注意事项测量时,必须使量缸表与气缸的轴线保持垂直,应前后摆动量缸表,指针指示到最小数字时,即表示量杆与气缸轴线垂直,此读数为标准读数,当大指针顺时针方向离开“0”位。
表示气缸直径小于标准尺寸的缸径。
若逆时针方向离开“0”位。
表示气缸直径大于标准尺寸的缸径。
游标卡尺读取方法游标卡尺：根据游标上的分度格数，常把游标卡尺分为10分度、20分度、50分度三种。
它们的精度分别为0．1 mm、0．05mm、0．02mm，譬如，50分度游标尺上50个分度只有49mm长，比主尺上的50个分度短1mm，则游标上的每个分度比主尺上的每个分度短1/50mm=0．02mn，即它的测量精度为0．02 mm。

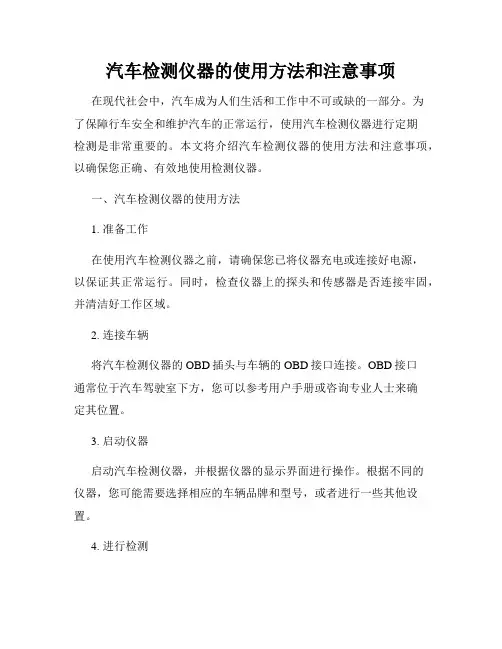

汽车检测仪器的使用方法和注意事项在现代社会中，汽车成为人们生活和工作中不可或缺的一部分。
为了保障行车安全和维护汽车的正常运行，使用汽车检测仪器进行定期检测是非常重要的。
本文将介绍汽车检测仪器的使用方法和注意事项，以确保您正确、有效地使用检测仪器。
一、汽车检测仪器的使用方法1. 准备工作在使用汽车检测仪器之前，请确保您已将仪器充电或连接好电源，以保证其正常运行。
同时，检查仪器上的探头和传感器是否连接牢固，并清洁好工作区域。
2. 连接车辆将汽车检测仪器的OBD插头与车辆的OBD接口连接。
OBD接口通常位于汽车驾驶室下方，您可以参考用户手册或咨询专业人士来确定其位置。
3. 启动仪器启动汽车检测仪器，并根据仪器的显示界面进行操作。
根据不同的仪器，您可能需要选择相应的车辆品牌和型号，或者进行一些其他设置。
4. 进行检测根据您的需求选择相应的检测功能，比如发动机诊断、底盘检测、排放检测等。
等待仪器自动扫描车辆各个系统，并显示出相关的检测结果。
5. 分析和解读结果根据检测仪器提供的结果，您可以判断车辆是否存在故障，并进行进一步的维修或调整。
对于不熟悉或不了解的故障代码，建议您咨询专业的汽车维修技师，以确保问题得到正确的解决。
二、汽车检测仪器的注意事项1. 安全第一在进行任何检测之前，请确保您的车辆停在安全的地方，关闭引擎，并设置好驻车制动。
切勿在行驶中进行检测，以防止发生意外事故。
2. 阅读说明书在使用汽车检测仪器之前，请仔细阅读仪器的使用说明书，并按照说明书上的步骤进行操作。
如果有任何疑问或不清楚的地方，不要随意尝试，应咨询相关专业人士或生产厂家。
3. 谨慎操作在进行检测时，遵循仪器的操作流程，切勿随意更改设置或进行其他非检测相关的操作。
错误的操作可能导致检测结果不准确或损坏仪器。
4. 定期维护保持汽车检测仪器的干燥、清洁，并按照生产商的建议进行定期维护。
正常维护可以延长仪器的使用寿命，并保证其稳定和准确性。
汽车仪表的正确使用常用汽车的电气仪表主要有电流表、燃油表、水温表及机油压力表等。
其作用是鉴测和指示各有关部分的性能和状态，为正确使用和维修发动机提供依据和指南。
为保证各仪表能正常工作，准确指示各有关部分的性能和状态，必须对其正确使用和及时维护保养。
1、经常擦拭各仪表的表面，一方面防止灰尘和油污侵入仪表内部损坏表芯，另一方面也便于观察仪表指针的动态。
2、掌握各仪表的性能及仪表指示状态与发动机有关部分工作状况的关系，以便根据仪表指示状态，判断发动机的工作状况，查找故障部位及原因。
3、发动机起动时，必须观察各仪表的动态，发现异常，及时处理；发动机运转及汽车行驶中，也应经常观察各仪表的动态，以便掌握各相关系统的工作情况。
4、电压值不同的仪表，除电流表外一律不得相互代用，以免损坏仪表。
5、电热式和电磁式仪表的传感器性能截然不同。
如电热式燃油表的可变电阻式传感器，其电阻值随油箱油平面升高而减小，而电磁式燃油表的可变电阻式传感器的电阻值变化则相反；电热式机油压力表传感器的可变电阻值随油压升高而减小，而电磁式机油压力表的可变电阻值变化也正好相反；电热式水温表传感器的热敏电阻，水温50℃时电阻值为220欧，水温115℃时则降为20欧，而电磁式水温表传感器的热敏电阻，在水温为l00℃时电阻值仍较高，温度继续上升其电阻值才明显减小。
因此，电热式和电磁式仪表及其传感器应配套使用，不得互换使用或单独更换。
6、水温表传感器必须良好接地，传感器的导线不得搭铁、短路，以免损坏水温表。
7、安装机油压力传感器时，应使“↑”记号朝上，否则会降低机油压力表指示的准确性。
8、电磁式燃油表的下接线柱应接传感器，上接线柱则接点火开关。
否则，指针始终指向“0”。
9、燃油箱内浮子的移动应灵活；油箱及燃油表传感器接地应可靠。
若搭铁不良，指针会始终指向“0”端。
