实验一 常用电子仪器仪表使用

实验⼀常⽤仪器的使⽤（⽰波器、万⽤表）实验⼀、常⽤电⼦仪器仪表使⽤模拟电⼦技术实验中，常⽤的电⼦仪器仪表主要有双踪⽰波器、低频信号发⽣器、低频交流毫伏表、直流稳压电源、万⽤表等。

这些仪器仪表的主要⽤途以及与实验电路的联系如图所⽰。

⼀、实验⽬的初步了解常⽤电⼦仪器的功能与使⽤⽅法；掌握⽤⽰波器获取稳定波形并测量有关参数的⽅法。

2、会⽤万⽤表测试晶体⼆极管、三极管；学习使⽤半导体特性图⽰仪测试晶体管的⽅法。

⼆、实验仪器双踪⽰波器： GOS620；函数信号发⽣器：SG1651；交流毫伏表： SG2172；直流稳压电源： SS1792C；数字万⽤表： MS8222D 半导体特性图⽰仪：XJ4810或XJ4820三、实验内容及步骤1、⽤交流毫伏表测量低频信号发⽣器输出的正弦信号电压：将低频信号发⽣器（或称信号源）的输出端接⾄交流毫伏表输⼊端（注意：两仪器必须“共地”）。

将信号源波形选择置“正弦”，频率调为“ 1kHz”，输出衰减先置于“0dB”，调节“输出幅度”旋钮，使LED数字表头指⽰值V S 为 11V 左右（峰—峰值）。

然后，将毫伏表量程由最⼤档位100V逐级切换为10V档，观察该表读数，使读数为4V。

依次按下信号源“输出衰减”⾄20dB、40dB、60dB,并相应调整毫伏表量程。

分别记录毫伏表读数，结果填⼊下表：2、⽤⽰波器观察波形将⽰波器“ Y1轴输⼊”端接信号源输出端（两仪器仍必须“共地”），参照附录I.2中有关GOS620双踪⽰波器观察波形的⽅法，调节“Y1灵敏度”，“X灵敏度”及“触发⽅式，触发电平”等旋钮，使荧光屏上得到⼀稳定的正弦波。

保＝ 4V，依次改变f S为：100Hz、1kHz、10kHz、100kHz，并适当持信号源VS调整X轴扫描速度，观察所测波形。

3、⽤⽰波器测量波形的周期和幅度将频率为 1kHz、幅度为3V左右的正弦信号送⼊⽰波器输⼊端。

将⽰波器扫描开关“T/cm”上的微调旋钮置“校准”位置，此时，“T/cm”的指⽰值即为屏幕上横向每格（1cm）代表的时间，再观察被测波形⼀个周期在屏幕⽔平轴上占据的格数，即可得信号周期T wT w ＝T/cm×格数调节⽰波器 Y通道的灵敏度开关“V/cm”，使屏幕上的波形⾼度适中，此时，“V/cm”的指⽰值即为屏幕上纵向每格代表的电压值，再观察波形的⾼度（峰—峰）在屏幕纵轴上占据的格数，即可得信号幅度V （峰—峰）：V （峰—峰）＝V/cm×格数注意：被测信号若经⽰波器 10:1探头输⼊，测得的电压值再乘10，才是实际值。

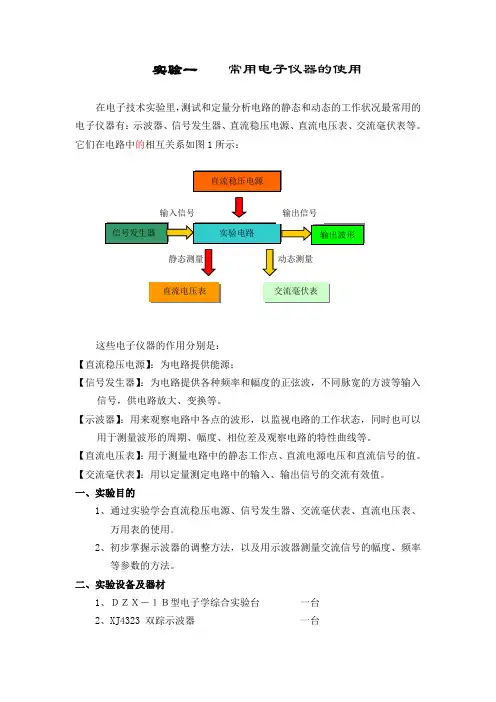

实验一 常用电子仪器的使用在电子技术实验里，测试和定量分析电路的静态和动态的工作状况最常用的电子仪器有：示波器、信号发生器、直流稳压电源、直流电压表、交流毫伏表等。

它们在电路中的相互关系如图1所示：这些电子仪器的作用分别是： 【直流稳压电源】：为电路提供能源；【信号发生器】：为电路提供各种频率和幅度的正弦波，不同脉宽的方波等输入信号，供电路放大、变换等。

【示波器】：用来观察电路中各点的波形，以监视电路的工作状态，同时也可以用于测量波形的周期、幅度、相位差及观察电路的特性曲线等。

【直流电压表】：用于测量电路中的静态工作点、直流电源电压和直流信号的值。

【交流毫伏表】：用以定量测定电路中的输入、输出信号的交流有效值。

一、实验目的1、通过实验学会直流稳压电源、信号发生器、交流毫伏表、直流电压表、万用表的使用。

2、初步掌握示波器的调整方法，以及用示波器测量交流信号的幅度、频率等参数的方法。

二、实验设备及器材1、ＤＺＸ－１Ｂ型电子学综合实验台 一台2、XJ4323 双踪示波器 一台直流电压表交流毫伏表三、预习要求1、熟悉ＤＺＸ－１Ｂ型电子学综合实验台的面板结构及使用方法。

2、阅读附录中示波器的工作原理。

四、实验内容及步骤 1、稳压电源的使用（1）调整直流稳压电源，使输出电压12V 。

打开电源开关，用直流电压表（或万用表的“DCV ”档）测量稳压电源正、负两极间的输出电压值，调节粗调与细调旋钮，使电压表读数为＋12V 。

（2）调整直流稳压电源，使输出电压±12V调整直流稳压电源两路输出1 2 V,然后把第一路输出的负极与第二路输出的正极用导线连接，设定该点为两路输出的公共地线，则第一路的正极为＋12V ，第二路的负极为－12V 。

2、信号发生器的使用 （1）输出信号波形选择扭动信号发生器左下角【波形选择】旋钮，旋转到需要的波形， 如正弦波。

（2）信号发生器频率调节拨动面板旋钮左下方【频率范围】波段开关，选择我们需要的信号频率的所在范围，然后调节频率旋钮的【粗调】、【中调】、【细调】旋钮。

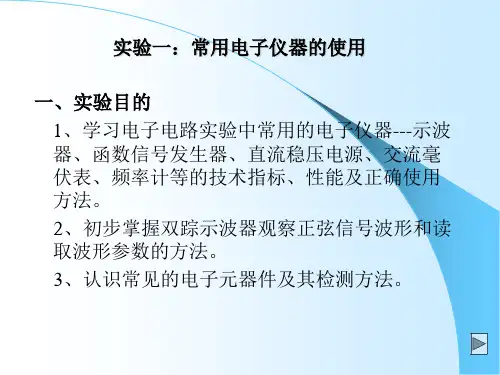

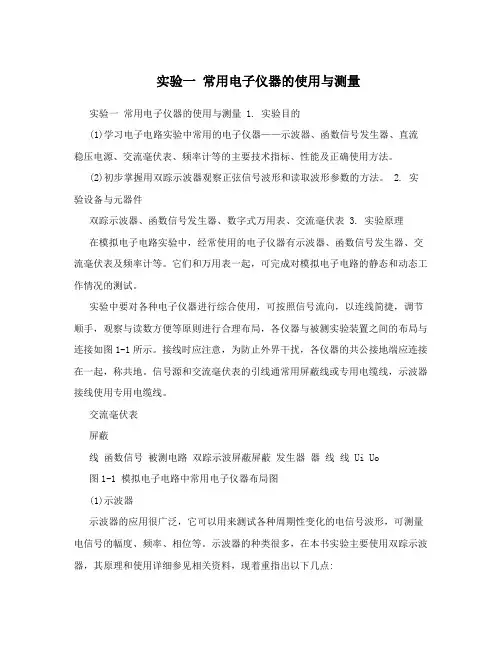

实验一常用电子仪器的使用与测量实验一常用电子仪器的使用与测量 1. 实验目的(1)学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要技术指标、性能及正确使用方法。

(2)初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。

2. 实验设备与元器件双踪示波器、函数信号发生器、数字式万用表、交流毫伏表 3. 实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、交流毫伏表及频率计等。

它们和万用表一起，可完成对模拟电子电路的静态和动态工作情况的测试。

实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图1-1所示。

接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。

信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线。

交流毫伏表屏蔽线函数信号被测电路双踪示波屏蔽屏蔽发生器器线线 Ui Uo图1-1 模拟电子电路中常用电子仪器布局图(1)示波器示波器的应用很广泛，它可以用来测试各种周期性变化的电信号波形，可测量电信号的幅度、频率、相位等。

示波器的种类很多，在本书实验主要使用双踪示波器，其原理和使用详细参见相关资料，现着重指出以下几点:1)寻找扫描光迹点在开机半分钟后，如仍找不到光点，可调节亮度旋钮，并按下“寻迹”板键，从中判断光点位置，然后适当调节垂直(??)和水平()移位旋钮，将光点移至荧光屏的中心位置。

2)为显示稳定的波形，需注意示波器面板上的下列几个控制开关(或旋钮)的位置。

a、“扫描速率”开关(T/div)——它的位置应根据被观察信号的周期来确定。

b、“触发源选择”开关(SOURCE)——通常选为内触发CH1或CH2。

C、“触发方式”(TRIG MODE)开关——通常可先置于“自动”位置，以便找到扫描线波形，如波形稳定情况较差，再置于“高频”或“常态”位置，但必须同时调节电平旋钮，使波形稳定。

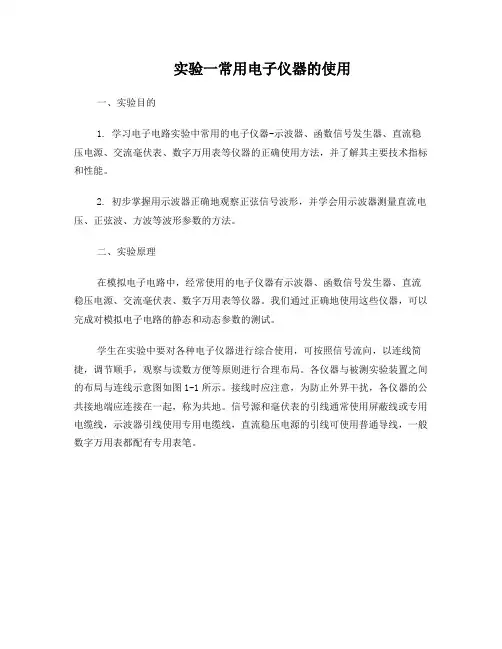

实验一常用电子仪器的使用一、实验目的1. 学习电子电路实验中常用的电子仪器-示波器、函数信号发生器、直流稳压电源、交流毫伏表、数字万用表等仪器的正确使用方法，并了解其主要技术指标和性能。

2. 初步掌握用示波器正确地观察正弦信号波形，并学会用示波器测量直流电压、正弦波、方波等波形参数的方法。

二、实验原理在模拟电子电路中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表、数字万用表等仪器。

我们通过正确地使用这些仪器，可以完成对模拟电子电路的静态和动态参数的测试。

学生在实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局。

各仪器与被测实验装置之间的布局与连线示意图如图1-1所示。

接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称为共地。

信号源和毫伏表的引线通常使用屏蔽线或专用电缆线，示波器引线使用专用电缆线，直流稳压电源的引线可使用普通导线，一般数字万用表都配有专用表笔。

图1-1 模拟电子电路中常用电子仪器布局图1.双踪示波器DS1052E示波器向用户提供简单而功能明晰的前面板，以进行基本的操作。

面板上包括旋钮和功能按键。

显示屏右侧的一列5个灰色按键为菜单操作键（自上而下定义为1号至5号）。

通过它们，可以设置当前菜单的不同选项；其它按键为功能键，可以进入不同的功能菜单或直接获得特定的功能应用。

①DS1052E示波器前面板控制件位置图及功能（图1-2）②各系统的作用A、波形显示的自动设置DS1052E型数字示波器具有自动设置的功能。

根据输入的信号，可自动调整电压倍率、时基、以及触发方式至最好形态显示。

应用自动设置要求被测信号的频率大于或等于50Hz，3占空比大于1%。

使用自动设置:(1)将被测信号连接到信号输入通道。

(2)按下AUTO 按钮。

示波器将自动设置垂直，水平和触发控制。

如需要，可手工调整这些控制使波形显示达到最佳。

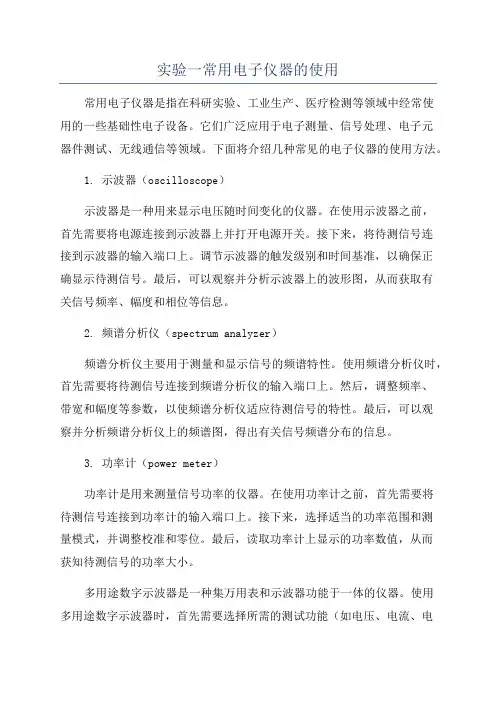

实验一常用电子仪器的使用常用电子仪器是指在科研实验、工业生产、医疗检测等领域中经常使用的一些基础性电子设备。

它们广泛应用于电子测量、信号处理、电子元器件测试、无线通信等领域。

下面将介绍几种常见的电子仪器的使用方法。

1. 示波器（oscilloscope）示波器是一种用来显示电压随时间变化的仪器。

在使用示波器之前，首先需要将电源连接到示波器上并打开电源开关。

接下来，将待测信号连接到示波器的输入端口上。

调节示波器的触发级别和时间基准，以确保正确显示待测信号。

最后，可以观察并分析示波器上的波形图，从而获取有关信号频率、幅度和相位等信息。

2. 频谱分析仪（spectrum analyzer）频谱分析仪主要用于测量和显示信号的频谱特性。

使用频谱分析仪时，首先需要将待测信号连接到频谱分析仪的输入端口上。

然后，调整频率、带宽和幅度等参数，以使频谱分析仪适应待测信号的特性。

最后，可以观察并分析频谱分析仪上的频谱图，得出有关信号频谱分布的信息。

3. 功率计（power meter）功率计是用来测量信号功率的仪器。

在使用功率计之前，首先需要将待测信号连接到功率计的输入端口上。

接下来，选择适当的功率范围和测量模式，并调整校准和零位。

最后，读取功率计上显示的功率数值，从而获知待测信号的功率大小。

多用途数字示波器是一种集万用表和示波器功能于一体的仪器。

使用多用途数字示波器时，首先需要选择所需的测试功能（如电压、电流、电阻、频率等）。

然后，将测试探头与被测电路正确连接。

最后，读取多用途数字示波器上显示的测试结果。

5. 信号发生器（signal generator）信号发生器可以产生各种频率、幅度和波形的信号。

在使用信号发生器时，首先需要选择所需的信号参数（如频率、幅度、波形等）。

然后，将信号发生器的输出连接到被测电路或设备上。

最后，调节信号发生器的参数，以产生所需的信号。

6. 锁相放大器（lock-in amplifier）锁相放大器主要用于从噪声中提取出微弱的信号。

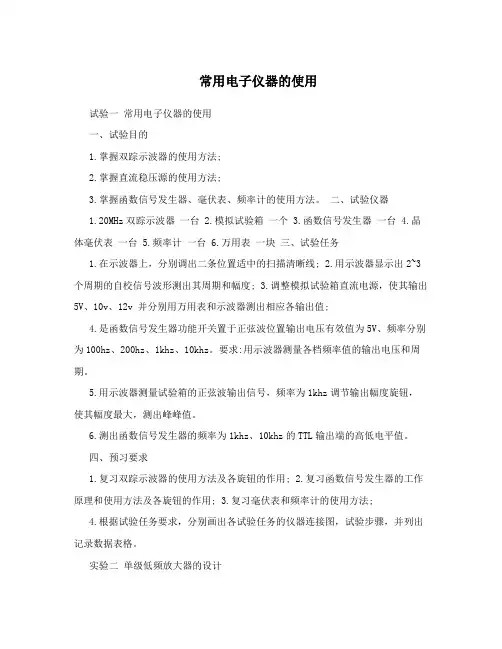

常用电子仪器的使用试验一常用电子仪器的使用一、试验目的1.掌握双踪示波器的使用方法;2.掌握直流稳压源的使用方法;3.掌握函数信号发生器、毫伏表、频率计的使用方法。

二、试验仪器1.20MHz双踪示波器一台2.模拟试验箱一个3.函数信号发生器一台4.晶体毫伏表一台5.频率计一台6.万用表一块三、试验任务1.在示波器上，分别调出二条位置适中的扫描清晰线;2.用示波器显示出2~3个周期的自校信号波形测出其周期和幅度;3.调整模拟试验箱直流电源，使其输出5V、10v、12v 并分别用万用表和示波器测出相应各输出值;4.是函数信号发生器功能开关置于正弦波位置输出电压有效值为5V、频率分别为100hz、200hz、1khz、10khz。

要求:用示波器测量各档频率值的输出电压和周期。

5.用示波器测量试验箱的正弦波输出信号，频率为1khz调节输出幅度旋钮，使其幅度最大，测出峰峰值。

6.测出函数信号发生器的频率为1khz、10khz的TTL输出端的高低电平值。

四、预习要求1.复习双踪示波器的使用方法及各旋钮的作用;2.复习函数信号发生器的工作原理和使用方法及各旋钮的作用;3.复习毫伏表和频率计的使用方法;4.根据试验任务要求，分别画出各试验任务的仪器连接图，试验步骤，并列出记录数据表格。

实验二单级低频放大器的设计一、实验目的1.加深理解负反馈对放大器性能的影响;2.掌握放大器性能指标的测试方法。

二、试验仪器及器件1.20MHZ双踪示波器一台2.函数信号发生器一台3.晶体毫伏表一台4.模拟试验箱一台5.500型万用表一块6.晶体三极管9011 二只三、设计内容1.设计题目“单级低频放大器的设计”2.设计给定条件晶体三极管9011 ß=50~100 r=1000欧姆 bc3.设计要求(1)电路形式:a分压式电路 b.固定偏置电路 (2)电源形式:E=6v C(3)外接负载电阻:R=2000欧姆 L>=50; (4)当v=200mv时，kt( 5) f 不大于200hz t(6)带宽B>=200khz电路的设计步骤与方法，请自行参阅教科书及有关参考资料。

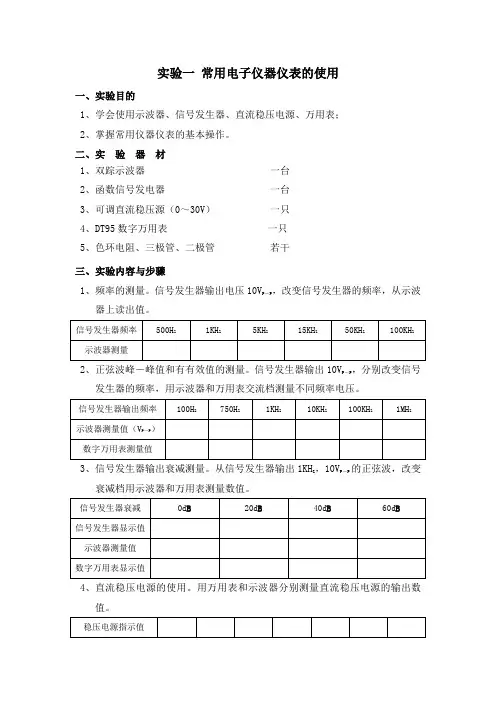

实验一常用电子仪器仪表的使用一、实验目的1、学会使用示波器、信号发生器、直流稳压电源、万用表；2、掌握常用仪器仪表的基本操作。

二、实验器材1、双踪示波器一台2、函数信号发电器一台3、可调直流稳压源（0～30V）一只4、DT95数字万用表一只5、色环电阻、三极管、二极管若干三、实验内容与步骤1、频率的测量。

信号发生器输出电压10V P－P，改变信号发生器的频率，从示波器上读出值。

2、正弦波峰－峰值和有有效值的测量。

信号发生器输出10V P－P，分别改变信号发生器的频率，用示波器和万用表交流档测量不同频率电压。

3、信号发生器输出衰减测量。

从信号发生器输出1KH Z，10V P－P的正弦波，改变衰减档用示波器和万用表测量数值。

4、直流稳压电源的使用。

用万用表和示波器分别测量直流稳压电源的输出数值。

5、用万用表测量三极管。

四、实验注意事项1、函数信号发生器通常用作电子电路中的信号源，它的输出端严禁短路。

2、直流稳压电源通常用来为电子电路提供工作电源电压，使用时注意接线方式，严禁出现电源的短路情况。

3、使用万用表时为了防止过载而损坏，测量前一般先把量程开关置于量程较大位置上，然后在测量中逐档减小，选择合适的量程。

五、实验报告及要求1、整理实验数据，填写实验要求中的表格；2、回答问题（1）使用示波器观察波形时，为达到下列要求，应调节哪些旋钮？A、波形清晰且亮度适中。

B、波形在荧光屏中央大小适中。

C、波形稳定。

D、若在荧为屏上出现多条几乎垂直的亮线如何调节？（2）当函数信号发生器输出电压（有效值）最大为６V，若需要输出电压为100mV 时，衰减应置于多少“dB”合适？实验二 单级共射放大电路一、实验目的1．掌握单级共射放大电路静态工作点的测量和调整方法。

2．了解电路参数变化对静态工作点的影响。

3．掌握单级共射放大电路动态指标的测量方法。

4．学习幅频特性的测量方法。

二、预习要求1．复习单级共射放大电路静态工作点的设置。

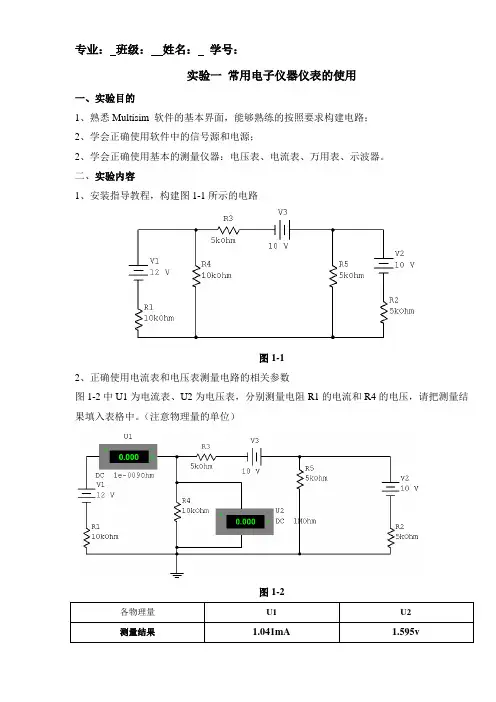

专业：班级：姓名：学号：实验一常用电子仪器仪表的使用一、实验目的1、熟悉Multisim 软件的基本界面，能够熟练的按照要求构建电路；2、学会正确使用软件中的信号源和电源；2、学会正确使用基本的测量仪器：电压表、电流表、万用表、示波器。

二、实验内容1、安装指导教程，构建图1-1所示的电路图1-12、正确使用电流表和电压表测量电路的相关参数图1-2中U1为电流表、U2为电压表，分别测量电阻R1的电流和R4的电压，请把测量结果填入表格中。

（注意物理量的单位）图1-2各物理量U1 U2测量结果 1.041mA 1.595v3、构建如图1-3所示的电路稳定静态工作点的单管共射放大电路图1-3图中V1是待放大的信号，是正弦交流信号。

在电阻R6获得被放大的信号。

利用示波器观察输入输出信号的波形。

图1-3中XMM1为万用表可以用来测量集电极电阻上的电压，来计算集电极电流。

（1） 在把正弦交流信号V1的数值设置为0，即在静态下测得集电极电阻R2上的电压，计算出集电极电流，同样用万用表测出CEQ U .各物理量R2上的电压值集电极电流CEQ U测量（或计算）结果8.912V 2.04875A3.805V（2） 把正弦交流信号V1的数值设置为10mV ,利用示波器XSC1测量交流信号源V1产生的信号正弦波的幅值是多少？说明10mV 是信号的幅值还是有效值？（3） 利用示波器XSC2观察电阻R6上所获得的被放大的电压信号的数值，填写如下表格各物理量R6上的电压的幅值（即输出信号）输出信号的频率 输入信号V1的幅值 输入信号的频率 放大电路的放大倍数uA测量（或计算）结果1.708V 1000Hz14.139500Hz120.7。

实验:常用电子仪器的使用和常用元器件的测试1、示波器测量前的调节与准备。

模拟示波器在测量之前首先打开电源开关，按照表１所示正确调节和设置各旋钮,使得屏幕上能看到两条亮度适中、清晰的扫描线，然后再将探头接入测试点。

“AUTOＳＥT”按键即可，关键是如何根据测量要求设置菜单变量，表2是示波器面板上各个菜单设置情况。

将机内的标准方波信号输入到CＨ１通道，用示波器测量这个信号，在坐标纸上记录波形，并标注好参数.测量数据记录到表3中并分析讨论（峰峰值和周期要按所列格式记录）。

用数字示波器测量电压峰峰值、高电平、低电平、周期时必须用三种方法：第一种方法是直接使用面板上的“MEASURＥ”按钮，然后在显示屏上读数；第二种方法是先读出波形垂直所占格数或水平所占格数，然后用“格数×倍率（V/DIＶ，S／DＩV）”方式计算相应电压或时间;第三种方法是用游标来测量。

如果是模拟示波器，只用第二种方法即可．1） 用“格数×倍率(Ｖ/ＤI Ｖ,Ｓ／DI Ｖ）"方式测量信号高、低电平时的步骤:输入信号从某个通道输入后,首先将该通道的耦合方式拨到GND 位置，在屏幕上会显示一条扫描基线，该扫描基线代表0V 电压的位置,调节上下位移旋钮使基线固定于某个标尺上，记住该位置.然后将耦合方式调节到DC 耦合,屏幕上显示脉冲信号，参考标尺读出高、低电平等电压值.注意耦合方式由ＧＮD 调至D Ｃ后，上下位移旋钮不可再调。

2） 用数字示波器测量电压时，注意面板上探头设置的倍率，实际测量值是读数除以探头倍率。

3） 探头检测示波器的探头线接入波形以后，一般要将示波器面板上的部分旋钮作相应调整，比如根据被测信号电压大小调节C Ｈ１、ＣH2电压灵敏度旋钮,根据被测信号频率大小调节扫描速率等等.但如果出现的仍然是扫描线,最常见的是示波器的探头和连接电缆损坏,此时应首先检查探头。

探头故障绝大部分出现在学生使用中操作不当造成地线接触不良或断开。

实验一常用电子仪器的操作与使用一、实验目的1、了解常用电子仪器、仪表的功能与性能指标。

2、掌握常用电子仪器的操作和使用方法。

二、实验仪器和设备GDS—2062数字存储示波器、EE1411合成函数信号发生器、SZ-AMA智能网络化模拟电路实验台（交流毫伏表、万用表等）。

三、实验内容及步骤在电子电路实验中，常用的电子仪器有示波器、函数信号发生器、交流毫伏表、直流稳压电源、万用表等，用它们完成对电子电路的静态和动态工作情况的测试和测量。

实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷、调节顺手、观察与读数方便等原则进行合理布局，仪器与被测实验装置之间的连接如图1.1所示。

接线时应注意：为防止外界干扰，各仪器的公共接地线应连接在一起，称“共地”。

示波器、信号源和交流毫伏表的连接采用专用电缆探头线，电源线用专用导线。

图1.1 电子电路中电子仪器布局及连线图1、示波器、交流毫伏表、函数信号发生器的使用①用示波器、交流毫伏表测量不同频率正弦信号参数调节函数信号发生器，使输出频率为1kHz输出幅度为有效值V rms=1V的正弦波信号。

示波器的使用只需按下『Auto Set』键，即可扫描到波形，按下『Measure』键，即可在屏幕上读出波形的频率、峰－峰值等参数。

按表1.1要求测量并记录。

表 1.1 不同频率信号的比较测量②用示波器、交流毫伏表测量不同幅度的正弦电压。

函数信号发生器输出信号频率1kHz为的正弦波。

输入不同电压值的信号，测出相关电压值。

填入表1.2表1.2 不同幅值信号的比较测量调节函数信号发生器，使它的输出信号波形分别为正弦波、方波和三角波，信号的频率为2kHz，电压峰－峰为2V，用示波器测量其周期和峰－峰值，计算出频率和有效值，记入表1.3中。

表 1.3 不同波形信号的比较测量注：正弦波有效值V＝V PP/（2×1.41）三角波有效值V＝V PP/（2×1.73）方波有效值V＝V PP/23. 用交流毫伏表、万用表测量正弦波信号参数调节函数信号发生器，使输出正弦波信号有效值为V rms=2V、输入不同频率的信号按表1.4要求测量相关电压值。
