CSS-100BE/FV2 数字式安全稳定控制装置（频率电压紧急控制装置）装置功能（1）实时测量装置安装处两段母线电压、频率以及它们的变化率。
（2）当电力系统由于有功缺额引起频率下降时，装置自动根据频率降低值切除部分电力用户负荷，使系统的电源与负荷重新平衡。
本装置设有3 个基本轮，2 个独立的特殊轮，最大配置可以切除32 回负荷线路，可满足一个厂站的切负荷要求；（3）当电力系统由于无功缺额引起电压下降时，装置自动根据电压降低值切除部分电力用户负荷，确保系统内无功的平衡，使电网的电压恢复正常。
本装置根据电压切负荷的轮次和根据频率切负荷的轮次相同；（4）在地区电网由于有功功率过剩引起频率上升时，装置根据频率升高值自动切除电厂的部分机组，使系统的电源与负荷重新平衡。
本装置设有3 轮过频解列；（5）针对电力系统可能出现的工频过电压或谐振过电压，装置自动根据电压升高值解列或切机，使系统的电源与负荷重新平衡。
本装置设有3 轮过压解列；（6）当电力系统有功功率缺额较大时，系统频率可能会较快下降，本装置具有根据df/dt 加速切负荷的功能，可加速切第一、二轮，尽早制止频率的快速下降，防止频率崩溃事故；（7）当电力系统无功功率缺额较大时，系统电压可能会较快下降，本装置具有根据du/dt 加速切负荷的功能，可加速切第一、二轮，尽早制止电压的快速下降，防止电压崩溃事故；（8）装置设有根据df/dt、du/dt 闭锁功能，以防止由于短路故障、负荷反馈频率或电压异常情况可能引起的误动作。
装置具有低电压闭锁、TV 断线闭锁功能。
特别，具有独特的短路故障判断自适应功能，低电压减载的整定时间不需要与保护动作时间相配合，保证系统低电压时快速动作，短路故障时可靠不动作；（9）装置设有母线分列运行压板，可以实现在双母线分列运行时，各母线动作逻辑、动作出口完全独立；双母线并列运行时，采用统一的动作逻辑和动作出口。
定值说明（1） TV1 一次额定值：指母线1 一次侧额定线电压值。

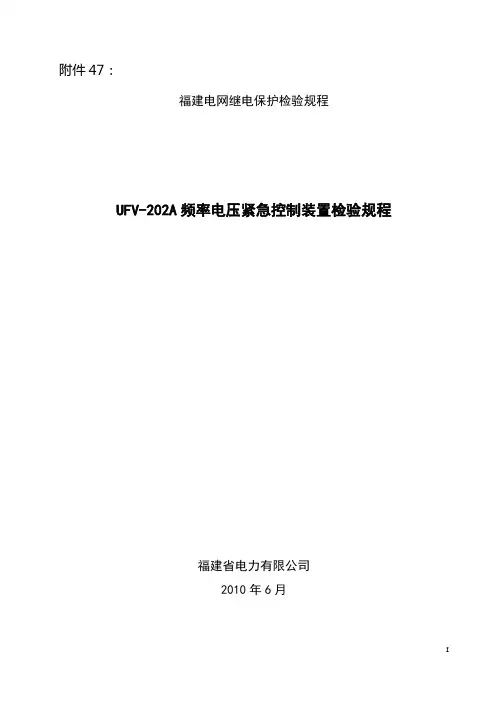

附件47：福建电网继电保护检验规程________________________________________________________________________________________ UFV-202A频率电压紧急控制装置检验规程福建省电力有限公司2010年6月目次1 范围............... ... ... ... ... ... ... ... (1)2 规范性引用文件...... ... ... ... ... ... ... (1)3 总则...... ... ... ... ... ... ... ... ... ... (1)4 检验项目...... ... ... ... ... ... ... ... . (2)5 检验内容...... . . . . . .... ... ... ... ... (6)1范围本规程规定了UFV-202A频率电压紧急控制装置的检验内容、检验要求和试验接线。
本规程适用于在福建电网从事基建、生产和运行单位继电保护工作人员进行UFV-202A频率电压紧急控制装置的现场检验。
2规范性引用文件国家电网科[2009]572号继电保护和电网安全自动装置现场工作保安规定GB 7261-2000 继电器及继电保护装置基本试验方法GB 14285-2006 继电保护和安全自动装置技术规程DL/T 995-2006 继电保护和电网安全自动装置检验规程DL/T624-1997 继电保护微机型试验装置技术条件DL/T 478-2001 静态继电保护及安全自动装置通用技术条件国家电网生技[2005] 400号国家电网公司十八项电网重大反事故措施（试行）调继[2005] 222号《国家电网公司十八项电网重大反事故措施》（试行）继电保护专业重点实施要求3总则3.1检验要求在进行检验之前，工作（试验）人员应认真学习GB 14285-2006《继电保护和安全自动装置技术规程》、DL/T 995-2006《继电保护和电网安全自动装置检验规程》以及本规程，理解和熟悉检验内容和要求。
南湖电厂振荡解列装置运行规定批准：纪荣淮审核：马学贵刘德扬李亚杰李宏星李德静编写：胡先柏发电运行部2014年10月01日振荡解列装置运行规定南湖电厂2×660MW空冷机组为疆电外送±800kV天中直流首批配套火电机组，电厂通过两回500kV线路送出与西北电网750kV系统联络，安装了振荡解列装置，为了规范振荡解列装置的运行和检修管理，保证振荡解列装置的安全稳定运行，特制定本规定。
一、编制依据：1、南瑞继保电气有限公司《RCS-993E失步解列及频率电压紧急控制装置技术和使用说明书》2、东北电力设计院设计图纸《20-F865S-D0607稳定控制及失步解列控制接线图》3、国家电力调度控制中心安全自动装置定值单《国调安自15-02-RCS1-001》4、调运〔2014〕105号文件内容《南湖电厂解列装置运行管理规定》二、振荡解列装置概述1、南湖电厂双重化配置两套RCS-993E型振荡解列装置，装置取用南山1、2线电压和电流，判断电厂与系统发生振荡且线路电压下降到一定程度时动作于线路跳闸。
2、RCS-993E型振荡解列装置包括失步、低频、低压、过频、过压解列功能，其中低频、低压、过频、过压解列在本工程中不用，只用失步解列功能。
3、两套RCS-993E型装置软硬件完全相同，电流、电压和出口回路均相互独立。
a）第一套振荡解列装置与线路第一套保护共用1组PT，与线路第一套保护、故障录波、第一套稳控装置共用1组CT。
b）第二套振荡解列装置与线路第二套保护共用1组PT，与线路第二套保护、故障测距、第二套稳控装置共用1组CT。
4、两套RCS-993E型装置分别动作于线路开关的两个跳圈三相跳闸，闭锁重合并不启动失灵。
5、振荡解列装置属于国调管辖范围，相应定值由国调下达。
a）南山1线单线运行期间，振荡解列装置定值为振荡1次，线路电压低于75%跳闸。
b）南山1线单线运行期间，“二取二”控制字退出，相应压板退出，南山1线单线振荡时跳单回线。
规章制度编号：国网(调/4)451-2014 国家电网公司继电保护和安全自动装置软件管理规定第一章总则第一条为加强并规范国家电网公司(以下简称“公司”）继电保护和安全自动装置软件及其智能电子设备能力描述文件(ICD文件）管理工作，提高继电保护和安全自动装置可靠性和运行水平，制定本规定.第二条本规定中继电保护和安全自动装置包括继电保护装置、安全自动装置(电网安全稳定控制装置、失步解列装置、频率电压紧急控制装置、备用电源自投装置)、故障录波器及其二次回路设备（含合并单元、智能终端等）。
第三条本规定适用于公司总（分）部、各单位及所属各级单位继电保护和安全自动装置软件管理工作。
第四条并网电厂和大用户的母线保护、线路保护、断路器失灵保护、过电压及远方就地判别保护等涉及电网安全的软件及ICD文件版本管理，应纳入相应调控中心的统一管理范畴.第二章职责分工第五条国调中心是继电保护和安全自动装置软件管理工作的归口管理部门，总体负责继电保护和安全自动装置软件管理工作。
职责如下：（一）组织继电保护和安全自动装置专业检测工作；（二）受理继电保护和安全自动装置软件及ICD文件书面升级申请，并组织进行论证；（三)检查和考核继电保护和安全自动装置软件管理工作的执行情况。
第六条中国电科院职责如下：(一）负责继电保护和安全自动装置专业检测具体实施；（二）发布专业检测合格的继电保护和安全自动装置软件及ICD文件版本。
第七条各级调控中心职责如下：（一）监督检查调度范围内新投和改造的继电保护和安全自动装置采用经国调中心组织的专业检测合格版本;（二)负责调度范围内继电保护和安全自动装置软件版本档案管理；(三）受理调度范围内继电保护和安全自动装置软件及ICD 文件临时更改申请。
第八条各级运维检修单位职责如下：（一)负责工程验收阶段和运行维护阶段继电保护和安全自动装置软件版本核查；（二）负责维护范围内继电保护和安全自动装置软件版本档案管理；（三）向调控中心报送新投和改造的继电保护和安全自动装置软件版本。
第一章电力系统调频第一节系统频率标准1。
1 福建电网与华东电网并列运行时，频率调整按《华东电力系统调度规程》执行.标准频率为50 赫兹,频率偏差不得超过50±0。
2赫兹，超出50±0.2赫兹为事故频率，事故频率的允许持续时间为：超出50±0.2赫兹，持续时间不得超过30分钟；超出50±0。
5赫兹，持续时间不得超过15分钟。
在正常情况下，发电机组AGC 投入时，系统频率应保持在50±0。
1赫兹范围内运行。
1。
2 当发生省网或省内局部地区独立网运行时，独立网用电负荷为300万千瓦及以上,频率偏差正常不得超过50±0。
2 赫兹;超出50±0。
2赫兹，持续时间不得超过30分钟；超出50±0。
5赫兹,持续时间不得超过15分钟。
独立网用电负荷小于300万千瓦,频率偏差正常不得超过50±0。
5 赫兹；超出50±0.5赫兹,持续时间不得超过30分钟；超出50±1赫兹，持续时间不得超过15分钟.1.3 系统事故造成地区电网独立网运行时，地调及地区电厂负责独立小网调频调压任务，使之能与省电网顺利并列，不得出现因调整不当而引起的高频切机、低频减负荷甚至垮网的现象。
第二节调频厂的确定及频率监视2.1 电网运行时应指定第一调频厂和第二调频厂。
省电网单机容量在100MW及以上的火电厂、单机容量在50MW及以上的水电厂、燃汽轮机组以及抽水蓄能机组均可担任系统的第一、二调频厂.正常运行情况下，省调应指定上述其中的电厂担任第一调频厂,机组投入AGC运行的电厂即自动转为第一调频厂，未指定为第一调频厂或未投AGC的上述电厂均为系统的第二调频厂。
选择系统调频厂应遵循以下原则：1、具有足够的调频容量，可满足系统负荷的最大增、减变量。
2、具有足够的调整速度,可适应系统负荷的最快增、减变化。
3、在系统中所处的位置合理，其与系统间的联络通道具备足够的输送能力.2。
安控装置运行技术标准
Q/MLH.EGB.JS.YX.22-2013 1 主题内容与适用范围
本标准规定了俄公堡电厂安控装置的运行操作、巡回检查及故障、事故处理等内容。
本标准适用于俄公堡电厂安控装置运行与维护工作。
2 引用标准
《四川并网水电厂（网）安控装置调度运行规程》
南瑞继保《RCS-994B型频率电压紧急控制装置技术和使用说明书》
3 保护定值
注：过频1-6轮动作时切除发电机出口开关；过频解列、过压解列动作时切除220kV俄木线251开关。
4 运行规定及要求
4.1 安装于我厂的RCS-994B型频率电压紧急控制装置，调度命名为：俄公堡安控装置。
4.2 按四川并网水电厂（网）安控装置要求，我厂安控装置均配置了过频切机、过频解列以及过压解列功能。
过频切机功能可切除电厂所有机组，过频、过压解列功能可解列并网线路。
4.3 俄公堡安控装置压板设置有：投检修态、总功能投入、过频切机投入、过频解列投入、过压解列投入、允许切#1机组、允许切#2机组、允许切#3机组等功能压板；各机组跳闸出口、过频解列出口、过压解列出口等跳闸压板。
4.4 俄公堡安控装置启用期间，按以下要求管理俄公堡安控装置切机组允切和出口压板以及解列线路的出口压板：
4.4.1高周切机功能：
4.4.1.1俄公堡电厂双机及以上运行时，投入一台运行机组的允切和出口压板，退出其余运行机组的允切和出口压板。
4.4.1.2俄公堡电厂单机运行时，不切机，退出该机组的允切和出口压板。
4.4.2高周解列功能：高周解列功能启用期间，投入解列220kV俄木线开关出口压板。
4.4.3高压解列功能：高压解列功能启用期间，投入解列220kV俄木线开关出口压板。
4.5 安控装置的巡回检查
4.5.1装置“运行”灯为绿色，正常运行时应点亮；
4.5.2“TV断线”灯为黄色，当发生电压回路断线时点亮；
4.5.3“装置异常”灯为黄色，当装置异常时点亮；
4.5.4“跳闸”灯为红色，当装置动作出口时点亮，在“信号复归”后熄灭；
4.5.5液晶显示屏上显示时间正确；
4.5.6电压及频率测量结果正确；
4.5.7保护压板的投、退与运行方式一致；
4.5.8通讯插件通讯正常。
4.6安控装置直流电源引自厂用220V直流Ⅰ号直流馈电柜1K02,交流电源引自副厂房配电屏2号动力柜12D02。
5 安控装置的操作
5.1 安控装置按调度命令进行操作。
5.2 在安控装置切机功能启用期间，按省调有关要求自行投入运行机组的允切压板和出口压板。
5.3 在安控装置解列功能启用期间，解列出口压板由现场根据运行状态自行投退。
5.4 安控装置启用操作
5.4.1得调度令
5.4.2检查安控装置各压板均退出；
5.4.3合上厂用220V直流Ⅰ号直流馈电柜1K02；
5.4.4合上安控装置直流电源开关1K；
5.4.5合上副厂房配电屏2号动力柜12D02
5.4.6合上安控装置柜内照明交流电源开关JK;
5.4.7合上安控装置柜内温湿度监控器交流电源开关JK2；
5.4.8合上220kVⅠ母电压引入开关1ZKK1、1ZKK2；
5.4.9检查安控装置工作正常，无报警信号；
5.4.10检查安控装置液晶显示器显示正常；
5.4.11按调度命令投入相应保护压板；
5.4.12汇报调度
5.5安控装置退出操作
5.5.1得调度令
5.5.2按调度命令退出相应保护压板
5.5.3拉开220kVⅠ母电压引入开关1ZKK1、1ZKK2；
5.5.4拉开安控装置柜内温湿度监控器交流电源开关JK2；
5.5.5拉开安控装置柜内照明交流电源开关JK;
5.5.6拉开副厂房配电屏2号动力柜12D02
5.5.7拉开安控装置直流电源开关1K；
5.5.8拉开厂用220V直流Ⅰ号直流馈电柜1K02；
5.5.9汇报调度
6 异常和动作的处理规定
6.1 安控装置运行时，若发生异常，应立即汇报省调当值调度员并通知维护进行处理。
6.2 安控装置动作后，应立即汇报省调当值调度员，及时打印动作报告，并将动作情况通过省调OMS 系统上报。
6.3在与该安控系统有关的其他保护装置做检验工作时，严禁将试验电流通入安控装置，以避免引起安控装置误动。
附加说明：
本标准由四川华电木里河水电开发有限公司标准化委员会提出
本标准由俄公堡电厂组织起草、修订
本标准起草人：徐东
本标准由俄公堡电厂负责解释。
