干法刻蚀

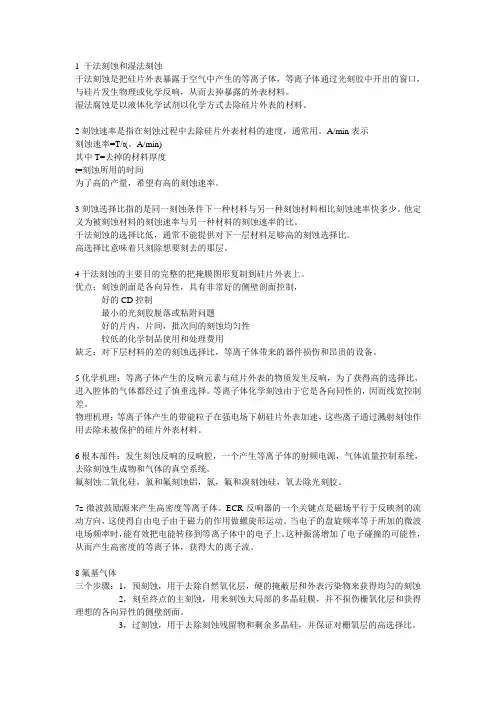

1 干法刻蚀和湿法刻蚀干法刻蚀是把硅片外表暴露于空气中产生的等离子体，等离子体通过光刻胶中开出的窗口，与硅片发生物理或化学反响，从而去掉暴露的外表材料。

湿法腐蚀是以液体化学试剂以化学方式去除硅片外表的材料。

2刻蚀速率是指在刻蚀过程中去除硅片外表材料的速度，通常用。

A/min表示刻蚀速率=T/t(。

A/min)其中T=去掉的材料厚度t=刻蚀所用的时间为了高的产量，希望有高的刻蚀速率。

3刻蚀选择比指的是同一刻蚀条件下一种材料与另一种刻蚀材料相比刻蚀速率快多少。

他定义为被刻蚀材料的刻蚀速率与另一种材料的刻蚀速率的比。

干法刻蚀的选择比低，通常不能提供对下一层材料足够高的刻蚀选择比。

高选择比意味着只刻除想要刻去的那层。

4干法刻蚀的主要目的完整的把掩膜图形复制到硅片外表上。

优点：刻蚀剖面是各向异性，具有非常好的侧壁剖面控制，好的CD控制最小的光刻胶脱落或粘附问题好的片内，片间，批次间的刻蚀均匀性较低的化学制品使用和处理费用缺乏：对下层材料的差的刻蚀选择比，等离子体带来的器件损伤和昂贵的设备。

5化学机理：等离子体产生的反响元素与硅片外表的物质发生反响，为了获得高的选择比，进入腔体的气体都经过了慎重选择。

等离子体化学刻蚀由于它是各向同性的，因而线宽控制差。

物理机理：等离子体产生的带能粒子在强电场下朝硅片外表加速，这些离子通过溅射刻蚀作用去除未被保护的硅片外表材料。

6根本部件：发生刻蚀反响的反响腔，一个产生等离子体的射频电源，气体流量控制系统，去除刻蚀生成物和气体的真空系统。

氟刻蚀二氧化硅，氯和氟刻蚀铝，氯，氟和溴刻蚀硅，氧去除光刻胶。

7z微波鼓励源来产生高密度等离子体。

ECR反响器的一个关键点是磁场平行于反映剂的流动方向，这使得自由电子由于磁力的作用做螺旋形运动。

当电子的盘旋频率等于所加的微波电场频率时，能有效把电能转移到等离子体中的电子上。

这种振荡增加了电子碰撞的可能性，从而产生高密度的等离子体，获得大的离子流。

干法刻蚀技术干法刻蚀技术是一种常用于微纳加工领域的表面加工技术。

它通过利用化学反应或物理作用，将材料表面的一部分物质去除，从而实现对材料的精确加工和微纳结构的制备。

干法刻蚀技术具有高精度、高效率和可重复性等优点，因此在微电子、光学器件、生物医学和纳米材料等领域得到广泛应用。

干法刻蚀技术主要包括物理干法刻蚀和化学干法刻蚀两种方式。

物理干法刻蚀是利用物理能量对材料进行刻蚀，常见的方法有离子束刻蚀和反应离子刻蚀。

离子束刻蚀是利用高能离子束对材料表面进行轰击，使表面原子或分子脱离并被抛射出去，从而实现刻蚀效果。

反应离子刻蚀则是在离子束刻蚀的基础上引入反应气体，使离子与气体发生化学反应，增加刻蚀速率和选择性。

化学干法刻蚀是利用化学反应将材料表面的物质转化为气体或溶液，从而实现刻蚀效果。

常见的化学干法刻蚀方法有湿法刻蚀和等离子体刻蚀。

湿法刻蚀是将材料浸泡在特定的腐蚀液中，通过化学反应溶解材料表面的物质。

等离子体刻蚀则是利用等离子体中的高能粒子对材料表面进行刻蚀，其刻蚀速率和选择性可以通过调节等离子体参数进行控制。

干法刻蚀技术在微纳加工中具有广泛的应用。

在微电子领域，干法刻蚀技术被用于制备集成电路中的细微结构，如晶体管和电容器等。

在光学器件制造中，干法刻蚀技术可以用于制备光纤、光栅和微透镜等微结构。

在生物医学领域，干法刻蚀技术被应用于制备微流控芯片和生物传感器等微器件。

此外，干法刻蚀技术还可以用于制备纳米材料，如纳米线、纳米颗粒和纳米孔等。

干法刻蚀技术的发展离不开对材料表面和刻蚀过程的深入研究。

科学家们通过对材料表面的分析和刻蚀机理的探索，不断改进和优化干法刻蚀技术，提高其加工精度和效率。

同时，随着纳米科技的快速发展，对于更小尺寸和更高精度的微纳结构的需求也在不断增加，这对干法刻蚀技术提出了更高的要求。

干法刻蚀技术作为一种重要的微纳加工技术，在各个领域都发挥着重要作用。

通过不同的刻蚀方式和参数的调节，可以实现对材料的精确加工和微纳结构的制备。

半导体芯片干法刻蚀工艺在这个数字化的时代，半导体芯片可谓是科技界的小明星，大家对它们的热情，就像追星族追逐偶像一样，热火朝天。

而提到半导体芯片，干法刻蚀工艺绝对是一个不可忽视的环节。

今天咱们就来聊聊这个“干法刻蚀”的故事，让你在轻松中了解这门高深的技术。

1. 什么是干法刻蚀？1.1 定义首先，干法刻蚀就是用气体来处理材料，简单来说就是通过气体将多余的部分“刻”掉。

就像我们平时用刀削水果，削掉外皮，露出里面美味的果肉。

干法刻蚀用的可不是普通的刀，而是高科技的气体分子，神奇吧？1.2 为什么需要它？为什么要干法刻蚀呢？其实这背后有个大秘密。

半导体材料上需要留下微小的电路图案，这些图案就像是一幅精美的画作，而干法刻蚀就是这个画家的工具。

没有它，芯片就像一盘没有调味料的菜，毫无生气。

2. 干法刻蚀的过程2.1 设备与准备干法刻蚀的设备可不是家里那种简单的工具，而是需要高科技的机器。

首先要准备好材料，这就像做菜前先把食材准备齐全。

材料要干净，没有杂质，否则结果就像炒饭时夹杂了不该有的调料，味道会很差。

2.2 刻蚀步骤接下来就是真正的“刻蚀”过程。

我们把准备好的材料放入刻蚀机中，然后把气体注入，气体和材料发生反应，把不需要的部分给“消灭”掉。

这一步就像是让一位雕刻家在大理石上精雕细琢，细致入微，最终形成我们想要的图案。

整个过程需要极高的温度和压力，真是热火朝天，紧张又刺激。

3. 干法刻蚀的优势与挑战3.1 优势干法刻蚀的优势可不少。

首先，它能实现高精度的刻蚀，就像精准的手艺人，毫不马虎。

此外，干法刻蚀能处理各种不同的材料，这样一来，适应性强，真是让人赞叹不已。

3.2 挑战不过，挑战也随之而来。

比如，气体的选择、刻蚀的速度等等，都是需要精确把控的，要是稍有差池，就可能导致整个工艺的失败。

这就像是在走钢丝，一不小心就得“摔”下来，真是心惊胆战。

4. 总结干法刻蚀工艺就像一门艺术，既有技术的严谨，也有创意的灵动。

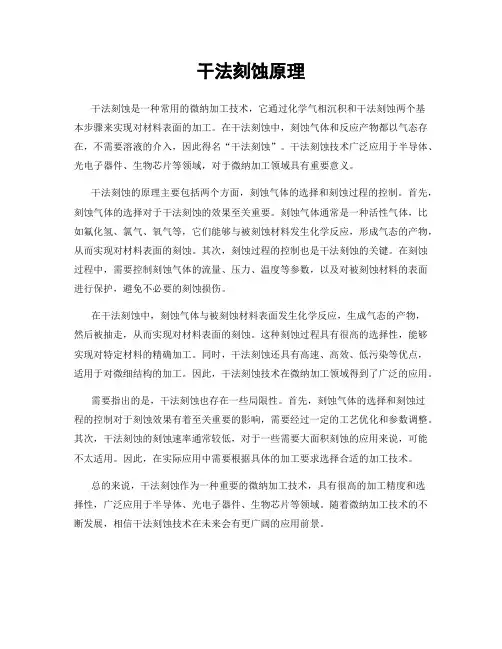

干法刻蚀原理干法刻蚀是一种常用的微纳加工技术，它通过化学气相沉积和干法刻蚀两个基本步骤来实现对材料表面的加工。

在干法刻蚀中，刻蚀气体和反应产物都以气态存在，不需要溶液的介入，因此得名“干法刻蚀”。

干法刻蚀技术广泛应用于半导体、光电子器件、生物芯片等领域，对于微纳加工领域具有重要意义。

干法刻蚀的原理主要包括两个方面，刻蚀气体的选择和刻蚀过程的控制。

首先，刻蚀气体的选择对于干法刻蚀的效果至关重要。

刻蚀气体通常是一种活性气体，比如氟化氢、氯气、氧气等，它们能够与被刻蚀材料发生化学反应，形成气态的产物，从而实现对材料表面的刻蚀。

其次，刻蚀过程的控制也是干法刻蚀的关键。

在刻蚀过程中，需要控制刻蚀气体的流量、压力、温度等参数，以及对被刻蚀材料的表面进行保护，避免不必要的刻蚀损伤。

在干法刻蚀中，刻蚀气体与被刻蚀材料表面发生化学反应，生成气态的产物，然后被抽走，从而实现对材料表面的刻蚀。

这种刻蚀过程具有很高的选择性，能够实现对特定材料的精确加工。

同时，干法刻蚀还具有高速、高效、低污染等优点，适用于对微细结构的加工。

因此，干法刻蚀技术在微纳加工领域得到了广泛的应用。

需要指出的是，干法刻蚀也存在一些局限性。

首先，刻蚀气体的选择和刻蚀过程的控制对于刻蚀效果有着至关重要的影响，需要经过一定的工艺优化和参数调整。

其次，干法刻蚀的刻蚀速率通常较低，对于一些需要大面积刻蚀的应用来说，可能不太适用。

因此，在实际应用中需要根据具体的加工要求选择合适的加工技术。

总的来说，干法刻蚀作为一种重要的微纳加工技术，具有很高的加工精度和选择性，广泛应用于半导体、光电子器件、生物芯片等领域。

随着微纳加工技术的不断发展，相信干法刻蚀技术在未来会有更广阔的应用前景。

干法刻蚀原理干法刻蚀是一种常用的微纳加工技术，广泛应用于集成电路制造、微纳米器件制备等领域。

干法刻蚀是指在无液体介质的条件下，利用化学气相反应或物理能量加工材料表面的过程。

本文将介绍干法刻蚀的原理及其在微纳加工中的应用。

干法刻蚀的原理主要包括物理干法刻蚀和化学干法刻蚀两种方式。

物理干法刻蚀是利用物理能量对材料进行加工，常见的有离子束刻蚀、反应离子刻蚀等。

而化学干法刻蚀则是通过化学气相反应来实现对材料的加工，包括等离子体刻蚀、化学气相沉积等。

在物理干法刻蚀中，离子束刻蚀是一种常见的方法。

离子束刻蚀是利用高能离子轰击材料表面，使其发生物理或化学变化，从而实现对材料的加工。

通过控制离子束的能量、角度和注入时间，可以实现对材料表面的精细加工。

在化学干法刻蚀中，等离子体刻蚀是一种常用的方法。

等离子体刻蚀是利用等离子体中的活性粒子对材料表面进行化学反应，从而实现对材料的加工。

通过控制等离子体中的成分和反应条件，可以实现对材料的高精度加工。

干法刻蚀在微纳加工中具有重要的应用价值。

首先，干法刻蚀可以实现对材料的高精度加工，可以制备出尺寸精密、表面光滑的微纳器件。

其次，干法刻蚀可以实现对材料的选择性加工，可以在不同材料之间实现清晰的界面。

最后，干法刻蚀可以实现对材料的大面积加工，可以满足大规模生产的需求。

总的来说，干法刻蚀是一种重要的微纳加工技术，具有高精度、选择性和大面积加工的优势。

在未来的微纳加工中，干法刻蚀将继续发挥重要作用，推动微纳器件的发展和应用。

干法蚀刻原理干法蚀刻是一种基于化学反应进行材料加工的技术，通过气相中的化学反应来控制材料表面的加工，是一种高精度微纳加工技术。

干法蚀刻主要应用于半导体和微电子制造工艺中，可以用于制备芯片、微电子器件、MEMS和光学器件等。

干法蚀刻原理是基于气相反应原理，主要是通过离子束或者反应性气体在材料表面发生的化学反应来实现微观结构的加工。

在干法蚀刻中，反应气体一般为电离态，进入蚀刻室后被加速成高能量离子束，然后当离子束撞击目标材料表面时，会产生能量转移，从而使目标材料表面的化学键发生断裂产生反应。

当反应物进一步扩散到目标材料表面时会发生化学反应，生成新的化合物并释放气体产物。

这个过程中材料表面产生了各种化学反应，从而产生了微观的空洞和分子结构变化，实现了微细结构加工的效果。

干法蚀刻技术主要分为两种类型：物理性干法蚀刻和化学性干法蚀刻。

物理性干法蚀刻主要是利用粒子束对材料表面进行削除加工，常用的物理性干法蚀刻包括离子束刻蚀、反应离子束刻蚀、电子束刻蚀等。

化学性干法蚀刻则是利用反应性气体来实现化学反应加工，常用的化学性干法蚀刻包括等离子刻蚀、化学气相沉积、反应性离子束沉积等。

等离子体刻蚀是一种最常用的化学性干法蚀刻技术，它主要是在高频或微波磁场的作用下产生高温、高压、高电位的等离子体，将反应气体激发成离子状态，并在等离子体的作用下进行材料表面的化学反应。

等离子体刻蚀是一种高效的微米级结构加工方法，可用于制造微型元件、微流体芯片、光学器件、生物芯片等领域。

化学气相沉积是干法蚀刻技术的另一种重要应用，它是利用反应性气体在表面反应沉积出薄膜来制备材料。

化学气相沉积过程主要是利用气体中的化学成分，在材料表面上发生化学反应，使薄膜有自组装和自组织的特性，从而自行组成所需要的形状和特性。

总之，干法蚀刻原理是利用物理性和化学性干法蚀刻技术来实现微米、纳米级结构加工的一种高精度微纳加工技术，这种技术的应用领域很广，包括微型元件、微流体芯片、光学器件、生物芯片等领域。

刻蚀相关知识点总结刻蚀技术主要分为湿法刻蚀和干法刻蚀两种。

湿法刻蚀是在溶液中通过化学反应去除材料表面的工艺，而干法刻蚀是在气相中通过物理或化学反应去除材料表面的工艺。

下面将详细介绍刻蚀的相关知识点。

一、刻蚀的基本原理1. 湿法刻蚀原理湿法刻蚀是利用化学溶液对材料表面进行腐蚀或溶解的工艺。

湿法刻蚀的原理是在溶液中加入具有特定功能的化学试剂，使其与被刻蚀物质发生化学反应，从而去除材料表面的部分物质。

湿法刻蚀通常可以实现较高的刻蚀速率和较好的表面质量，但需要考虑溶液中的成分和温度对环境的影响。

2. 干法刻蚀原理干法刻蚀是利用气相中的等离子体或化学反应对材料表面进行腐蚀或清除的工艺。

干法刻蚀的原理是在高能离子束或化学气体的作用下，使被刻蚀物质表面发生物理或化学反应，从而去除材料表面的部分物质。

干法刻蚀通常可以实现更高的加工精度和更好的表面质量，但需要考虑设备的复杂性和成本的影响。

二、刻蚀的工艺参数1. 刻蚀速率刻蚀速率是刻蚀过程中单位时间内去除的材料厚度，通常以单位时间内去除的厚度为单位。

刻蚀速率的选择需要综合考虑刻蚀材料的性质、刻蚀条件、刻蚀设备和加工要求等因素。

2. 刻蚀选择性刻蚀选择性是指在多种材料叠加或混合结构中选择性地去除某一种材料的能力。

刻蚀选择性的选择需要考虑被刻蚀材料和其它材料之间的化学反应性和物理性质的差异，以实现精确的刻蚀。

3. 刻蚀均匀性刻蚀均匀性是指在整个刻蚀过程中去除材料的厚度分布情况。

刻蚀均匀性的选择需要考虑刻蚀设备和刻蚀条件对被刻蚀物质的影响，以实现均匀的刻蚀。

4. 刻蚀深度控制刻蚀深度控制是指在整个刻蚀过程中去除材料的深度分布情况。

刻蚀深度控制的选择需要综合考虑刻蚀设备和刻蚀条件对被刻蚀物质的影响，以实现精确的刻蚀深度。

5. 刻蚀环境控制刻蚀环境控制是指在整个刻蚀过程中对刻蚀环境（如溶液中的成分、气相中的气体、温度和压力等）的控制。

刻蚀环境控制的选择需要考虑被刻蚀材料的特性和加工的要求，以实现良好的刻蚀效果。

芯片刻蚀原理
芯片刻蚀原理是指利用化学或物理方法，以去除或改变芯片表面部分材料的方式，实现对芯片结构的精确加工。

在芯片制造过程中，刻蚀是一个重要的工艺步骤，用于形成纳米级别的结构和通道。

芯片刻蚀可分为干法刻蚀和湿法刻蚀两种方法。

1. 干法刻蚀：
干法刻蚀是通过在真空或气氛中，引入特定的化学气体，在高频电场或射频场的作用下，产生等离子体。

等离子体中的高能粒子与芯片表面相互碰撞，将材料原子从表面去除。

干法刻蚀常用的气体有氟化物、氯化物等，它们可以与芯片表面的材料发生化学反应，形成易于去除的气体或溶解物。

干法刻蚀具有刻蚀速率快、刻蚀深度均匀、加工精度高等优点，适用于刻蚀深度较大的结构。

2. 湿法刻蚀：
湿法刻蚀是通过将芯片浸泡在特定的化学液体中，利用化学反应将芯片表面的材料蚀去。

湿法刻蚀可分为均匀蚀刻和选择性蚀刻两种方式。

- 均匀蚀刻：在均匀蚀刻过程中，芯片表面的材料被均匀蚀去，适用于要求芯片整体薄化或去除一致厚度的材料。

- 选择性蚀刻：在选择性蚀刻过程中，芯片中不同材料的蚀刻
速率不同，可以通过调整蚀刻液中的化学组成和温度等因素，实现不同材料的选择性蚀刻。

选择性蚀刻常用于形成井、孔等
空间结构，或是去除芯片中的残留材料。

总的来说，芯片刻蚀原理是通过控制化学或物理反应，实现对芯片表面材料的去除或改变，以实现芯片结构的加工和制造。

不同的刻蚀方法和参数选择，可以实现不同的刻蚀效果和加工要求。

刻蚀的工艺
刻蚀是一种常用的微纳加工工艺，通过将化学蚀刻剂作用于材料表面，使其在预定区域发生化学反应而被蚀刻掉，从而实现对材料的精确加工和形状控制。

刻蚀工艺广泛应用于半导体制造、光学元件制造、微纳米器件制造等领域。

刻蚀工艺通常分为湿法刻蚀和干法刻蚀两种。

1. 湿法刻蚀：湿法刻蚀是指将材料置入含有化学蚀刻剂的溶液中，通过溶液中的化学反应来蚀刻材料表面。

湿法刻蚀具有高蚀刻速率、高选择性和较低的成本等特点。

常见的湿法刻蚀包括酸性刻蚀、碱性刻蚀、氧化物刻蚀等。

2. 干法刻蚀：干法刻蚀是指将材料置入低压或大气压等特定环境中，通过气体或等离子体的物理作用或化学反应来蚀刻材料表面。

干法刻蚀通常具有更高的加工精度和更好的表面质量，但蚀刻速率较慢。

常见的干法刻蚀包括物理刻蚀（如离子束刻蚀、电子束刻蚀）和化学气相刻蚀等。

刻蚀工艺是一项复杂的加工技术，需要根据具体材料和加工要求选择合适的刻蚀工艺和工艺参数，以获得所需的形状和尺寸。

同时，刻蚀还要考虑蚀刻剂的选择、工艺控制、蚀刻均匀性等方面，以保证加工质量和一致性。

等离子体干法刻蚀等离子体刻蚀（也称干法刻蚀）是集成电路制造中的关键工艺之一，其目的是完整地将掩膜图形复制到硅片表面，其范围涵盖前端CMOS栅极（Gate）大小的控制，以及后端金属铝的刻蚀及Via和Trench的刻蚀。

在今天没有一个集成电路芯片能在缺乏等离子体刻蚀技术情况下完成。

刻蚀设备的投资在整个芯片厂的设备投资中约占10%~12%比重，它的工艺水平将直接影响到最终产品质量及生产技术的先进性。

干法刻蚀是用等离子体化学活性较强的性质进行薄膜刻蚀的技术。

根据使用离子的刻蚀机理，干法刻蚀分为三种：物理性刻蚀、化学性刻蚀、物理化学性刻蚀。

其中物理性刻蚀又称为溅射刻蚀，方向性很强，可以做到各向异性刻蚀，但不能进行选择性刻蚀。

化学性刻蚀利用等离子体中的化学活性原子团与被刻蚀材料发生化学反应，从而实现刻蚀目的。

由于刻蚀的核心还是化学反应，因此刻蚀的效果和湿法刻蚀有些相近，具有较好的选择性，但各向异性较差。

最早报道等离子体刻蚀的技术文献于1973年在日本发表，并很快引起了工业界的重视。

至今还在集成电路制造中广泛应用的平行电极刻蚀反应室（Reactive Ion Etch-RIE）是在1974年提出的设想。

在低压下，反应气体在射频功率的激发下，产生电离并形成等离子体，等离子体是由带电的电子和离子组成，反应腔体中的气体在电子的撞击下，除了转变成离子外，还能吸收能量并形成大量的活性基团（Radicals）。

活性反应基团和被刻蚀物质表面形成化学反应并形成挥发性的反应生成物。

反应生成物脱离被刻蚀物质表面，并被真空系统抽出腔体。

在平行电极等离子体反应腔体中，被刻蚀物是被置于面积较小的电极上，在这种情况，一个直流偏压会在等离子体和该电极间形成，并使带正电的反应气体离子加速撞击被刻蚀物质表面，这种离子轰击可大大加快表面的化学反应，及反应生成物的脱附，从而导致很高的刻蚀速率，正是由于离子轰击的存在才使得各向异性刻蚀得以实现。

干法刻蚀是用等离子体进行薄膜刻蚀的技术。
