电力电缆故障分析及探测技术 叶松林

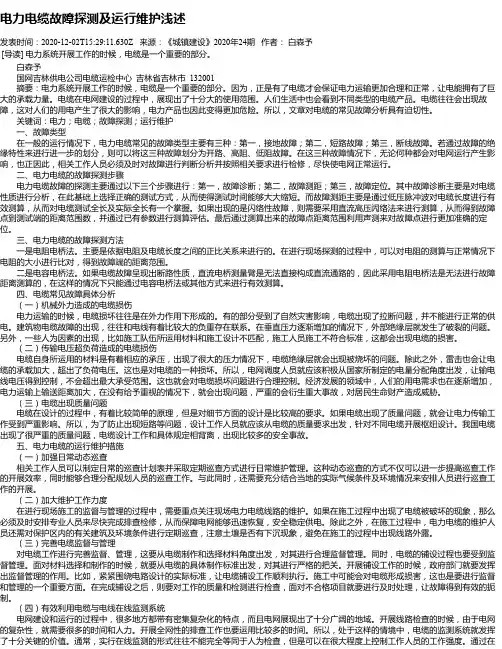

电力电缆故障探测及运行维护浅述发表时间：2020-12-02T15:29:11.630Z 来源：《城镇建设》2020年24期作者：白森予[导读] 电力系统开展工作的时候，电缆是一个重要的部分。

白森予国网吉林供电公司电缆运检中心吉林省吉林市 132001摘要：电力系统开展工作的时候，电缆是一个重要的部分。

因为，正是有了电缆才会保证电力运输更加合理和正常，让电能拥有了巨大的承载力量。

电缆在电网建设的过程中，展现出了十分大的使用范围。

人们生活中也会看到不同类型的电缆产品。

电缆往往会出现故障，这对人们的用电产生了很大的影响，电力产品也因此变得更加危险。

所以，文章对电缆的常见故障分析具有迫切性。

关键词：电力；电缆；故障探测；运行维护一、故障类型在一般的运行情况下，电力电缆常见的故障类型主要有三种：第一，接地故障；第二，短路故障；第三，断线故障。

若通过故障的绝缘特性来进行进一步的划分，则可以将这三种故障划分为开路、高阻、低阻故障。

在这三种故障情况下，无论何种都会对电网运行产生影响，也正因此，相关工作人员必须及时对故障进行判断分析并按照相关要求进行检修，尽快使电网正常运行。

二、电力电缆的故障探测步骤电力电缆故障的探测主要通过以下三个步骤进行：第一，故障诊断；第二，故障测距；第三，故障定位。

其中故障诊断主要是对电缆性质进行分析，在此基础上选择正确的测试方式，从而使得测试时间能够大大缩短。

而故障测距主要是通过低压脉冲波对电缆长度进行有效测算，从而对电缆测试全长及实际全长有一个掌握。

如果出现的是闪络性故障，则需要采用直流高压闶络法来进行测算，从而得到故障点到测试端的距离范围数，并通过已有参数进行测算评估。

最后通过测算出来的故障点距离范围利用声测来对故障点进行更加准确的定位。

三、电力电缆的故障探测方法一是电阻电桥法。

主要是依据电阻及电缆长度之间的正比关系来进行的。

在进行现场探测的过程中，可以对电阻的测算与正常情况下电阻的大小进行比对，得到故障端的距离范围。

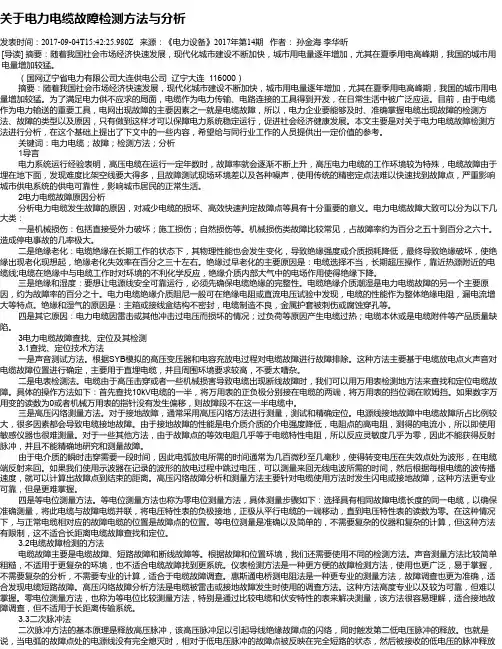

关于电力电缆故障检测方法与分析发表时间：2017-09-04T15:42:25.980Z 来源：《电力设备》2017年第14期作者：孙金海李华昕[导读] 摘要：随着我国社会市场经济快速发展，现代化城市建设不断加快，城市用电量逐年增加，尤其在夏季用电高峰期，我国的城市用电量增加较猛。

（国网辽宁省电力有限公司大连供电公司辽宁大连 116000）摘要：随着我国社会市场经济快速发展，现代化城市建设不断加快，城市用电量逐年增加，尤其在夏季用电高峰期，我国的城市用电量增加较猛。

为了满足电力供不应求的局面，电缆作为电力传输、电路连接的工具得到开发，在日常生活中被广泛应运。

目前，由于电缆作为电力输送的重要工具，电网出现故障的主要因素之一就是电缆故障，所以，电力企业要能够及时、准确掌握电缆出现故障的检测方法、故障的类型以及原因，只有做到这样才可以保障电力系统稳定运行，促进社会经济健康发展。

本文主要是对关于电力电缆故障检测方法进行分析，在这个基础上提出了下文中的一些内容，希望给与同行业工作的人员提供出一定价值的参考。

关键词：电力电缆；故障；检测方法；分析1导言电力系统运行经验表明，高压电缆在运行一定年数时，故障率就会逐渐不断上升，高压电力电缆的工作环境较为特殊，电缆故障由于埋在地下面，发现难度比架空线要大得多，且故障测试现场环境差以及各种噪声，使用传统的精密定点法难以快速找到故障点，严重影响城市供电系统的供电可靠性，影响城市居民的正常生活。

2电力电缆故障原因分析分析电力电缆发生故障的原因，对减少电缆的损坏、高效快速判定故障点等具有十分重要的意义。

电力电缆故障大致可以分为以下几大类：一是机械损伤：包括直接受外力破坏；施工损伤；自然损伤等。

机械损伤类故障比较常见，占故障率约为百分之五十到百分之六十。

造成停电事故的几率极大。

二是绝缘老化：电缆绝缘在长期工作的状态下，其物理性能也会发生变化，导致绝缘强度或介质损耗降低，最终导致绝缘破坏，使绝缘出现老化现想起，绝缘老化失效率在百分之三十左右。

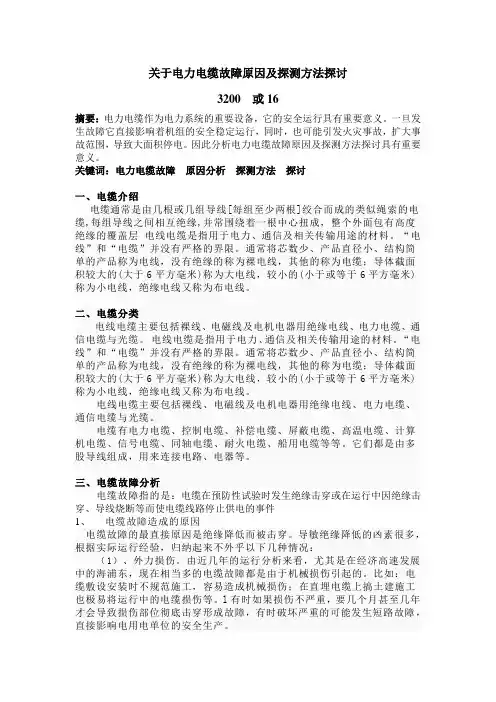

关于电力电缆故障原因及探测方法探讨3200 或16摘要：电力电缆作为电力系统的重要设备，它的安全运行具有重要意义。

一旦发生故障它直接影响着机组的安全稳定运行，同时，也可能引发火灾事故，扩大事故范围，导致大面积停电。

因此分析电力电缆故障原因及探测方法探讨具有重要意义。

关键词：电力电缆故障原因分析探测方法探讨一、电缆介绍电缆通常是由几根或几组导线[每组至少两根]绞合而成的类似绳索的电缆,每组导线之间相互绝缘,并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层电线电缆是指用于电力、通信及相关传输用途的材料。

“电线”和“电缆”并没有严格的界限。

通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。

二、电缆分类电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。

电线电缆是指用于电力、通信及相关传输用途的材料。

“电线”和“电缆”并没有严格的界限。

通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。

电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。

电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆等等。

它们都是由多股导线组成，用来连接电路、电器等。

三、电缆故障分析电缆故障指的是：电缆在预防性试验时发生绝缘击穿或在运行中因绝缘击穿、导线烧断等而使电缆线路停止供电的事件1、电缆故障造成的原因电缆故障的最直接原因是绝缘降低而被击穿。

导敏绝缘降低的凶素很多，根据实际运行经验，归纳起来不外乎以下几种情况：（1）、外力损伤。

由近几年的运行分析来看，尤其是在经济高速发展中的海浦东，现在相当多的电缆故障都是由于机械损伤引起的。

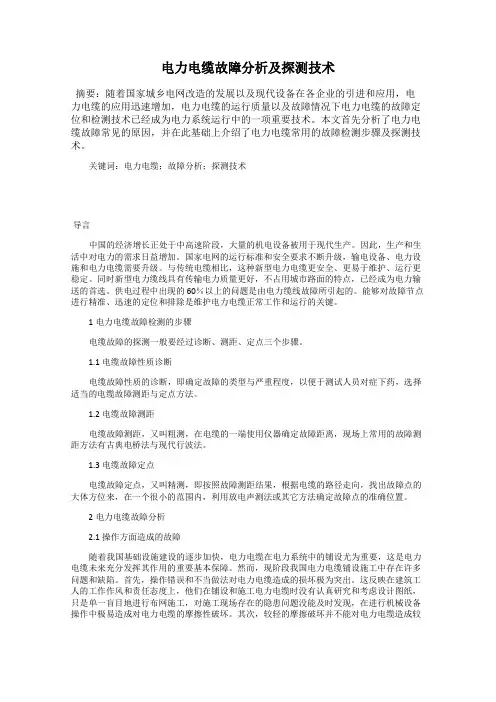

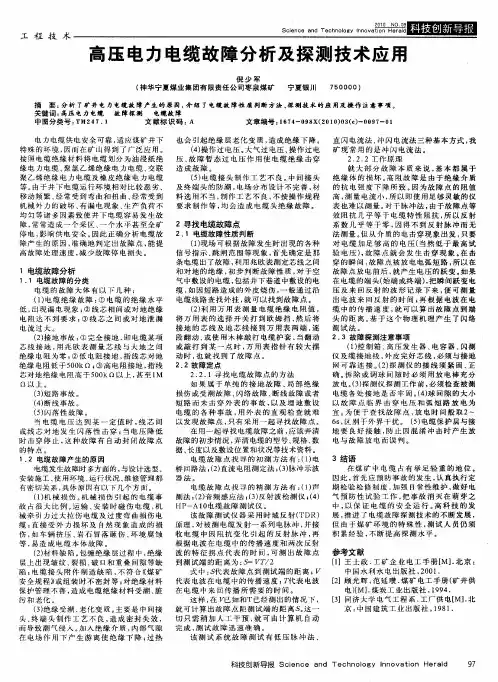

电力电缆故障分析及探测技术摘要：随着国家城乡电网改造的发展以及现代设备在各企业的引进和应用，电力电缆的应用迅速增加，电力电缆的运行质量以及故障情况下电力电缆的故障定位和检测技术已经成为电力系统运行中的一项重要技术。

本文首先分析了电力电缆故障常见的原因，并在此基础上介绍了电力电缆常用的故障检测步骤及探测技术。

关键词：电力电缆；故障分析；探测技术导言中国的经济增长正处于中高速阶段，大量的机电设备被用于现代生产。

因此，生产和生活中对电力的需求日益增加。

国家电网的运行标准和安全要求不断升级，输电设备、电力设施和电力电缆需要升级。

与传统电缆相比，这种新型电力电缆更安全、更易于维护、运行更稳定。

同时新型电力缆线具有传输电力质量更好，不占用城市路面的特点，已经成为电力输送的首选。

供电过程中出现的60％以上的问题是由电力缆线故障所引起的。

能够对故障节点进行精准、迅速的定位和排除是维护电力电缆正常工作和运行的关键。

1电力电缆故障检测的步骤电缆故障的探测一般要经过诊断、测距、定点三个步骤。

1.1电缆故障性质诊断电缆故障性质的诊断，即确定故障的类型与严重程度，以便于测试人员对症下药，选择适当的电缆故障测距与定点方法。

1.2电缆故障测距电缆故障测距，又叫粗测，在电缆的一端使用仪器确定故障距离，现场上常用的故障测距方法有古典电桥法与现代行波法。

1.3电缆故障定点电缆故障定点，又叫精测，即按照故障测距结果，根据电缆的路径走向，找出故障点的大体方位来，在一个很小的范围内，利用放电声测法或其它方法确定故障点的准确位置。

2电力电缆故障分析2.1操作方面造成的故障随着我国基础设施建设的逐步加快，电力电缆在电力系统中的铺设尤为重要，这是电力电缆未来充分发挥其作用的重要基本保障。

然而，现阶段我国电力电缆铺设施工中存在许多问题和缺陷。

首先，操作错误和不当做法对电力电缆造成的损坏极为突出。

这反映在建筑工人的工作作风和责任态度上，他们在铺设和施工电力电缆时没有认真研究和考虑设计图纸，只是单一盲目地进行布网施工，对施工现场存在的隐患问题没能及时发现，在进行机械设备操作中极易造成对电力电缆的摩擦性破坏。

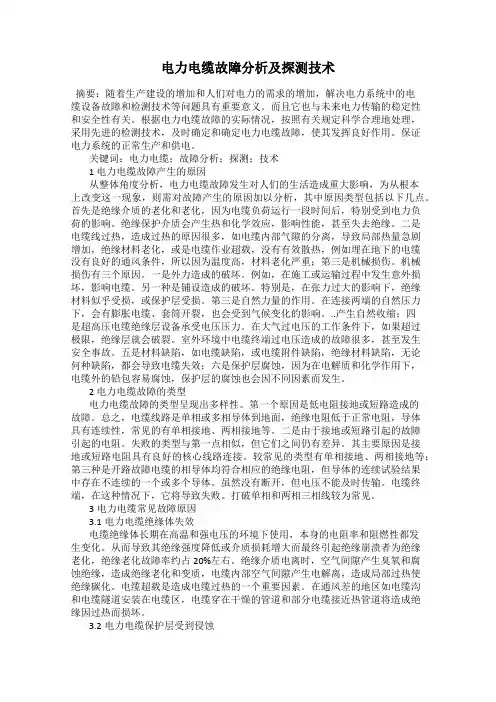

电力电缆故障分析及探测技术摘要：随着生产建设的增加和人们对电力的需求的增加，解决电力系统中的电缆设备故障和检测技术等问题具有重要意义。

而且它也与未来电力传输的稳定性和安全性有关。

根据电力电缆故障的实际情况，按照有关规定科学合理地处理，采用先进的检测技术，及时确定和确定电力电缆故障，使其发挥良好作用。

保证电力系统的正常生产和供电。

关键词：电力电缆；故障分析；探测；技术1 电力电缆故障产生的原因从整体角度分析，电力电缆故障发生对人们的生活造成重大影响，为从根本上改变这一现象，则需对故障产生的原因加以分析，其中原因类型包括以下几点。

首先是绝缘介质的老化和老化，因为电缆负荷运行一段时间后，特别受到电力负荷的影响。

绝缘保护介质会产生热和化学效应，影响性能，甚至失去绝缘。

二是电缆线过热，造成过热的原因很多，如电缆内部气隙的分离，导致局部热量急剧增加，绝缘材料老化，或是电缆作业超载，没有有效散热，例如埋在地下的电缆没有良好的通风条件，所以因为温度高，材料老化严重；第三是机械损伤。

机械损伤有三个原因。

一是外力造成的破坏。

例如，在施工或运输过程中发生意外损坏，影响电缆。

另一种是铺设造成的破坏。

特别是，在张力过大的影响下，绝缘材料似乎受损，或保护层受损。

第三是自然力量的作用。

在连接两端的自然压力下，会有膨胀电缆、套筒开裂，也会受到气候变化的影响。

..产生自然收缩；四是超高压电缆绝缘层设备承受电压压力。

在大气过电压的工作条件下，如果超过极限，绝缘层就会破裂。

室外环境中电缆终端过电压造成的故障很多，甚至发生安全事故。

五是材料缺陷，如电缆缺陷，或电缆附件缺陷，绝缘材料缺陷，无论何种缺陷，都会导致电缆失效；六是保护层腐蚀，因为在电解质和化学作用下，电缆外的铅包容易腐蚀，保护层的腐蚀也会因不同因素而发生。

2 电力电缆故障的类型电力电缆故障的类型呈现出多样性。

第一个原因是低电阻接地或短路造成的故障。

总之，电缆线路是单相或多相导体到地面，绝缘电阻低于正常电阻，导体具有连续性，常见的有单相接地、两相接地等。

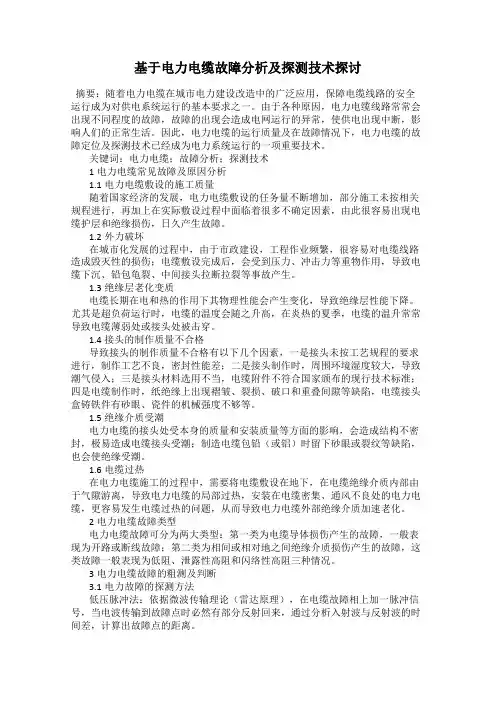

基于电力电缆故障分析及探测技术探讨摘要：随着电力电缆在城市电力建设改造中的广泛应用，保障电缆线路的安全运行成为对供电系统运行的基本要求之一。

由于各种原因，电力电缆线路常常会出现不同程度的故障，故障的出现会造成电网运行的异常，使供电出现中断，影响人们的正常生活。

因此，电力电缆的运行质量及在故障情况下，电力电缆的故障定位及探测技术已经成为电力系统运行的一项重要技术。

关键词：电力电缆；故障分析；探测技术1电力电缆常见故障及原因分析1.1电力电缆敷设的施工质量随着国家经济的发展，电力电缆敷设的任务量不断增加，部分施工未按相关规程进行，再加上在实际敷设过程中面临着很多不确定因素，由此很容易出现电缆护层和绝缘损伤，日久产生故障。

1.2外力破坏在城市化发展的过程中，由于市政建设，工程作业频繁，很容易对电缆线路造成毁灭性的损伤；电缆敷设完成后，会受到压力、冲击力等重物作用，导致电缆下沉、铅包龟裂、中间接头拉断拉裂等事故产生。

1.3绝缘层老化变质电缆长期在电和热的作用下其物理性能会产生变化，导致绝缘层性能下降。

尤其是超负荷运行时，电缆的温度会随之升高，在炎热的夏季，电缆的温升常常导致电缆薄弱处或接头处被击穿。

1.4接头的制作质量不合格导致接头的制作质量不合格有以下几个因素，一是接头未按工艺规程的要求进行，制作工艺不良，密封性能差；二是接头制作时，周围环境湿度较大，导致潮气侵入；三是接头材料选用不当，电缆附件不符合国家颁布的现行技术标准；四是电缆制作时，纸绝缘上出现褶皱、裂损、破口和重叠间隙等缺陷，电缆接头盒铸铁件有砂眼、瓷件的机械强度不够等。

1.5绝缘介质受潮电力电缆的接头处受本身的质量和安装质量等方面的影响，会造成结构不密封，极易造成电缆接头受潮；制造电缆包铅（或铝）时留下砂眼或裂纹等缺陷，也会使绝缘受潮。

1.6电缆过热在电力电缆施工的过程中，需要将电缆敷设在地下，在电缆绝缘介质内部由于气隙游离，导致电力电缆的局部过热，安装在电缆密集、通风不良处的电力电缆，更容易发生电缆过热的问题，从而导致电力电缆外部绝缘介质加速老化。

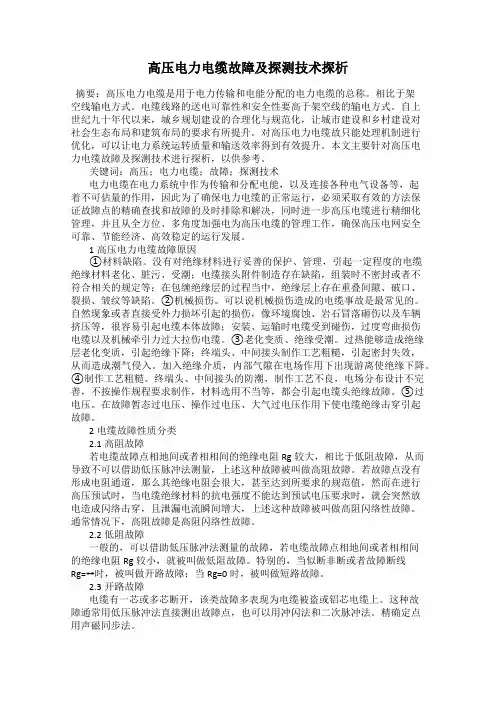

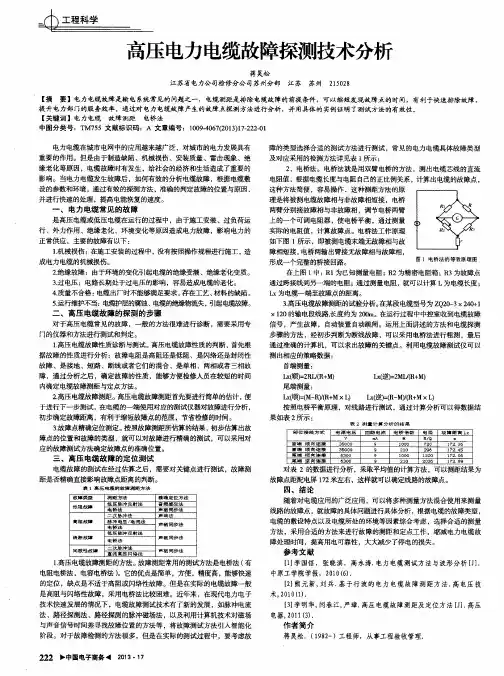

高压电力电缆故障及探测技术探析摘要：高压电力电缆是用于电力传输和电能分配的电力电缆的总称。

相比于架空线输电方式。

电缆线路的送电可靠性和安全性要高于架空线的输电方式。

自上世纪九十年代以来，城乡规划建设的合理化与规范化，让城市建设和乡村建设对社会生态布局和建筑布局的要求有所提升。

对高压电力电缆故只能处理机制进行优化，可以让电力系统运转质量和输送效率得到有效提升。

本文主要针对高压电力电缆故障及探测技术进行探析，以供参考。

关键词：高压；电力电缆；故障；探测技术电力电缆在电力系统中作为传输和分配电能，以及连接各种电气设备等，起着不可估量的作用，因此为了确保电力电缆的正常运行，必须采取有效的方法保证故障点的精确查找和故障的及时排除和解决，同时进一步高压电缆进行精细化管理，并且从全方位、多角度加强电为高压电缆的管理工作，确保高压电网安全可靠、节能经济、高效稳定的运行发展。

1高压电力电缆故障原因①材料缺陷。

没有对绝缘材料进行妥善的保护、管理，引起一定程度的电缆绝缘材料老化、脏污、受潮；电缆接头附件制造存在缺陷，组装时不密封或者不符合相关的规定等；在包缠绝缘层的过程当中，绝缘层上存在重叠间隙、破口、裂损、皱纹等缺陷。

②机械损伤。

可以说机械损伤造成的电缆事故是最常见的。

自然现象或者直接受外力损坏引起的损伤，像环境腐蚀、岩石冒落砸伤以及车辆挤压等，很容易引起电缆本体故障；安装、运输时电缆受到碰伤，过度弯曲损伤电缆以及机械牵引力过大拉伤电缆。

③老化变质、绝缘受潮。

过热能够造成绝缘层老化变质，引起绝缘下降；终端头、中间接头制作工艺粗糙，引起密封失效，从而造成潮气侵入。

加入绝缘介质，内部气隙在电场作用下出现游离使绝缘下降。

④制作工艺粗糙。

终端头、中间接头的防潮，制作工艺不良，电场分布设计不完善，不按操作规程要求制作，材料选用不当等，都会引起电缆头绝缘故障。

⑤过电压。

在故障暂态过电压、操作过电压、大气过电压作用下使电缆绝缘击穿引起故障。

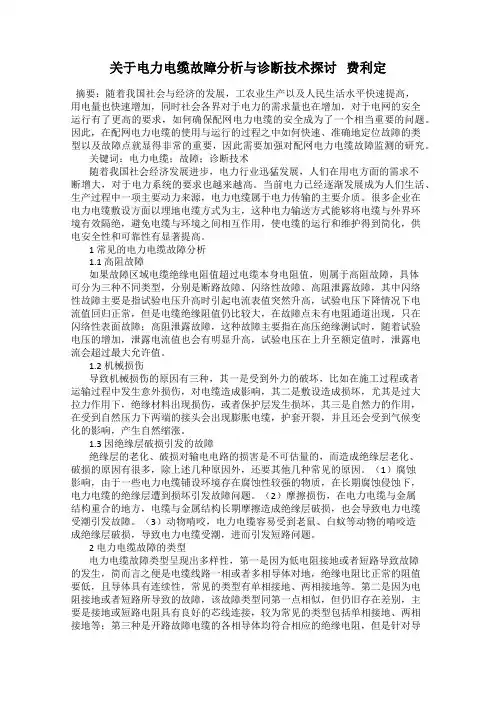

关于电力电缆故障分析与诊断技术探讨费利定摘要：随着我国社会与经济的发展，工农业生产以及人民生活水平快速提高，用电量也快速增加，同时社会各界对于电力的需求量也在增加，对于电网的安全运行有了更高的要求，如何确保配网电力电缆的安全成为了一个相当重要的问题。

因此，在配网电力电缆的使用与运行的过程之中如何快速、准确地定位故障的类型以及故障点就显得非常的重要，因此需要加强对配网电力电缆故障监测的研究。

关键词：电力电缆；故障；诊断技术随着我国社会经济发展进步，电力行业迅猛发展，人们在用电方面的需求不断增大，对于电力系统的要求也越来越高。

当前电力已经逐渐发展成为人们生活、生产过程中一项主要动力来源，电力电缆属于电力传输的主要介质。

很多企业在电力电缆敷设方面以埋地电缆方式为主，这种电力输送方式能够将电缆与外界环境有效隔绝，避免电缆与环境之间相互作用，使电缆的运行和维护得到简化，供电安全性和可靠性有显著提高。

1 常见的电力电缆故障分析1.1 高阻故障如果故障区域电缆绝缘电阻值超过电缆本身电阻值，则属于高阻故障，具体可分为三种不同类型，分别是断路故障、闪络性故障、高阻泄露故障，其中闪络性故障主要是指试验电压升高时引起电流表值突然升高，试验电压下降情况下电流值回归正常，但是电缆绝缘阻值仍比较大，在故障点未有电阻通道出现，只在闪络性表面故障；高阻泄露故障，这种故障主要指在高压绝缘测试时，随着试验电压的增加，泄露电流值也会有明显升高，试验电压在上升至额定值时，泄露电流会超过最大允许值。

1.2 机械损伤导致机械损伤的原因有三种，其一是受到外力的破坏，比如在施工过程或者运输过程中发生意外损伤，对电缆造成影响，其二是敷设造成损坏，尤其是过大拉力作用下，绝缘材料出现损伤，或者保护层发生损坏，其三是自然力的作用，在受到自然压力下两端的接头会出现膨胀电缆，护套开裂，并且还会受到气候变化的影响，产生自然缩涨。

1.3 因绝缘层破损引发的故障绝缘层的老化、破损对输电电路的损害是不可估量的，而造成绝缘层老化、破损的原因有很多，除上述几种原因外，还要其他几种常见的原因。

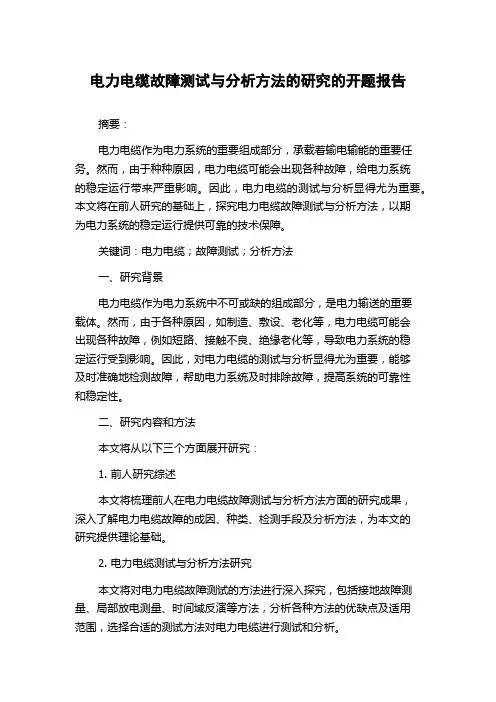

电力电缆故障测试与分析方法的研究的开题报告摘要：电力电缆作为电力系统的重要组成部分，承载着输电输能的重要任务。

然而，由于种种原因，电力电缆可能会出现各种故障，给电力系统的稳定运行带来严重影响。

因此，电力电缆的测试与分析显得尤为重要。

本文将在前人研究的基础上，探究电力电缆故障测试与分析方法，以期为电力系统的稳定运行提供可靠的技术保障。

关键词：电力电缆；故障测试；分析方法一、研究背景电力电缆作为电力系统中不可或缺的组成部分，是电力输送的重要载体。

然而，由于各种原因，如制造、敷设、老化等，电力电缆可能会出现各种故障，例如短路、接触不良、绝缘老化等，导致电力系统的稳定运行受到影响。

因此，对电力电缆的测试与分析显得尤为重要，能够及时准确地检测故障，帮助电力系统及时排除故障，提高系统的可靠性和稳定性。

二、研究内容和方法本文将从以下三个方面展开研究：1. 前人研究综述本文将梳理前人在电力电缆故障测试与分析方法方面的研究成果，深入了解电力电缆故障的成因、种类、检测手段及分析方法，为本文的研究提供理论基础。

2. 电力电缆测试与分析方法研究本文将对电力电缆故障测试的方法进行深入探究，包括接地故障测量、局部放电测量、时间域反演等方法，分析各种方法的优缺点及适用范围，选择合适的测试方法对电力电缆进行测试和分析。

3. 实验研究本文将开展一系列实验，选取不同型号、不同厂家的电缆样品，采用各种方法进行测试和分析，验证测试方法的可靠性和分析方法的准确性。

同时，将分析实验数据，得出结论，以期在实践中为电力系统的运行提供技术保障。

三、研究意义电力电缆故障测试与分析方法的研究具有重要的现实意义和理论意义：1. 现实意义电力电缆的安全运行是电力系统内部关键的环节，电力电缆故障测试与分析方法的研究可以帮助电力系统及时发现故障并及时处理，提高电力系统的稳定运行。

同时，电力电缆是电力系统的重要组成部分，其安全运行将直接关系到国家和人民生命、财产安全，因此该项研究具有重要的现实意义。

电力电缆故障的探测技术分析摘要：近年来，社会现代化建设进程在深入推进的同时，人们对于用电量的需求也逐渐提高，对电网的运行安全格外关注。

而对于电力电缆来说，其能够有效地对各种电气设备进行连接，可以快速输送以及分配电能，安全性较高，应用十分广泛。

因此，为了可以更加精准、快速地找到故障点位置，将故障的类型判断出来，应该深入分析，准确的探测，以确保电网运行能够可靠、稳定。

关键词：输电线路;电力电缆;故障原因;探测技术;1输电线路电力电缆的故障原因通过对输电线路电力电缆的进一步分析可知，其出现故障的原因有很多，具体可以包括以下几点。

（1）机械损伤。

通常情况下，输电线路电力电缆出现故障，主要是因为电缆的安装过程中，技术人员操作不规范导致的。

当然，电力电缆在安装完毕以后，靠近电缆路径引发的机械损伤也有可能导致故障问题出现。

如若机械损伤不大，那么出现铠装铅皮护套穿孔的现象则会发生在几个月或者几年以后，最终导致潮气侵入到电力电缆中，进而使得故障情况出现。

（2）电缆外皮被严重腐蚀。

在电力电缆运行期间，外皮腐蚀现象出现的概率比较大。

针对这类现象，主要是包括电腐蚀以及化学腐蚀两类。

一般，输电线路电力电缆在埋设时，如果附近的电场很强，电缆外皮就会出现腐蚀情况，最终出现穿孔问题，致使潮气侵入，绝缘遭到了严重破坏。

并且，如果电力电缆穿过酸碱作业位置等，也会导致电缆铠装，进而引发电力电缆故障。

（3）绝缘老化以及变质。

对于电力电缆而言，绝缘会长时间在电、热等环境下运行。

所以，其物理性能也会发生一定变化，致使电缆绝缘出现老化现象。

针对这类问题，主要是因为电缆线长期处于负荷运行条件，电缆沟自身的通风条件比较有限，进而使得电缆本体出现了发热情况，进而加剧了老化速度。

2输电线路电力电缆故障的探测技术在对输电线路电力电缆故障探测过程中，应该严格的依照诊断、测距、定点三个步骤进行，明确故障的类型以及损坏的程度，确保可以有针对性地制定解决办法，从而在短时间内解决故障问题，让电网的运行更加可靠平稳。

电力电缆故障分析及探测技术摘要：随着我国科学和经济的快速发展，国家电网改造工作迅速展开，电力电缆成为国家电网改造工作中的重要工作项目。

而在以往的发展过程中，由于制造缺陷、机械损伤、安装质量、绝缘老化等等原因，电缆故障并不少见，这为人们的生产以及生活带来了重大的损失以及影响。

一旦电力电缆出现了故障，将会直接影响周围以及更大范围内的供电工作，因此需要正确分析电网故障，同时根据电缆各项参数来进行详细化判断。

关键词：电力电缆故障分析探测技术引言经济的发展使得城镇化进程不断加快，电力系统之中超高压、高压电力电缆的应用越来越广泛，成为机电设备中不可缺少的部分。

但是伴随电缆数量的不断增多，因为受到自然灾害、外力、施工等因素的影响，导致电力电缆故障次数也有了明显的增加，最终导致电缆绝缘故障屡见不鲜，做好高压电缆故障的定位是关键所在。

一、电缆故障形成的原因通过对高压电缆故障进行仔细的分析，发现出现电缆故障主要是因为：第一，电缆本身的质量不达标，影响正常的使用。

第二，电缆施工方式不当，导致电缆在施工环节受到不同程度的损伤。

第三，因为电缆所处的环境相对特殊，电缆本身也容易受到外界环境的影响，最终留下安全隐患。

第四，电缆容易受到外力的影响，进而引发电缆的机械损伤，其造成的事故占据电缆总事故的50%。

二、电力电缆的探测方法1.脉冲反射法在故障发生点的定位中，电缆全长和电流运行速度是最可靠的两种数据。

这一方法针对接地、低阻、短路故障的发现有着较大的优势。

故障点位置的阻抗直接等同于电缆理论特性阻抗，其故障电阻的阻值越小，对应的反射波就会变得越明显。

对于极性相同的入射波与反射波，就使得其接头处的特性阻抗值较大，而极性相反的入射波与反射波就使得“T型接”位置等效阻抗值较电缆特性阻抗而言更小。

1.电桥法平衡电桥法，就是在电桥平衡时按照其电阻与长度之间的比例关系来计算故障距离。

这一种方法主要是实现非故障相和被测电缆故障相的短接。

见图2所示，其电桥展开的两臂分别接非故障相和故障相，利用电阻改变器的调节，最终满足电桥平衡的要求。

基于电力电缆故障探测技术分析摘要：目前，城市的整体建设规划正在不断完善，电力电缆线路在城市建设中得到了越来越广泛的应用。

为了满足飞速发展的市场经济需求，电力系统规模正在逐渐扩大，电缆的使用量也在持续增加。

但是，由于电缆故障引起的系统问题也频频发生，电力电缆发生故障时，需要在第一时间完成故障地点的定位，尽快查找故障发生的原因，解决故障，减少中断供电的时间，提高供电的可靠性。

关键词：电力电缆；故障；探测技术一、电力电缆常见故障性质诊断分析电力电缆的运用是电网建设水平的一大提升，极大地改变了以往线损量大、输电能力有限的问题。

电力电缆的多重故障可归结为如下的成因；绝缘层变质或退化、绝缘皮返潮、线路被过量的电压所击穿、机械损毁、终端构架不合理、端口位置不合理、电缆线不合规范、护套所用材料被腐蚀等。

图1为故障电缆探测步骤。

从外在特性上，可将电力类电缆的故障，分为串联类别及并联类别的故障。

很常见的电线故障，涵盖着单相类故障、两相类故障和接地类故障等。

解析真实的电缆线故障，可发觉到：多重的电线故障，成因都归为单相对地类的绝缘性能降低。

击穿类的电压，与放电类的通道长度关联密切。

电阻的真实数值，会决定于线路所带介质的真实碳化层次。

在发觉到故障时，线路内舍的电容不会偏大，可被忽略掉。

此外，依循电阻类别及击穿间隙情形，可分出开路类、低阻类、高阻类和闪络属性的电缆线故障。

二、电力电缆故障测距技术分析2.1反射类技术低脉冲反射类技术，能测定低阻类别、断路类别的电缆线事故。

在测定流程内，向预设的电缆之内，汇入电压偏低的一种脉冲。

这样的脉冲，会顺着线路。

流向无法匹配的阻抗点，如线路内含的短路点、中段的衔接点等。

脉冲会产出关联的反射，运送到测定所用的端点，并被仪器所辨识。

波形之上，会凸显发射类与反射类的不同脉冲，并袁征出它们带有的时间差，这就是关联脉冲往返所必备的时段如明晰了脉中的真实传递速率，就可经由公式，来求得阻抗带有的不匹配点间隔。

电力电缆故障探测技术研究2国网上海市电力公司青浦供电公司2017993国网上海市电力公司青浦供电公司201799摘要：国家电网在快速向前发展，电力电缆的应用越来越普遍，对人们的生产和生活方式都起到了重要的影响。

本篇文章对电力电缆常见的故障进行了分析，针对故障探测技术的具体应用进行了研究，希望可以有效提高电力电缆故障探测工作整体的水平和质量。

关键词：电力电缆；故障探测技术；应用研究引言现阶段，科学技术在快速向前发展，人们对于用电方面的需求量与日俱增，对于电网的运行安全要求也越来越高。

电力电缆的广泛应用，在一定程度上可以有效提高电能的输配能力，故此，受到了许多电力企业的极力推动。

电力电缆在实际应用的过程当中也会存在一些缺点，针对这些安全隐患和存在的问题要进行及时的解决，通过应用探测技术可以更加精准的查找到电缆所存在故障的位置，供电企业通过推广电力电缆故障探测技术，可以实现最大化的经济效益。

1电力电缆常见故障类型分析城市化进程在逐渐加快，电力电缆在应用过程中所存在的故障也越来越多，为了从根本上解决电缆存在的问题，需要对常见的故障进行分析。

1.1开路故障的具体表现在电力电缆常见的故障当中，开路故障就是其中之一，电缆相间或者是相对的绝缘电阻，整体的应用要达到规定的范围内，但是在实际运行的过程中，工作电压无法在短时间内快速的传输到终端。

在终端虽然会存在一定的电压，但是电压的负荷能力比较差，很容易发生断线故障，也就是开路故障。

1.2低阻、高阻及闪络性故障电力电缆在运行的过程中很容易出现低阻故障、高阻故障、闪络性故障。

如果电力电缆出现了低阻故障，是因为电缆芯相互之间受到了破损，或者是芯对地绝缘电阻受到了破损，绝缘阻值相对比较小，可以应用低压脉冲的探测技术[1]。

电力电缆在运行的过程中如果出现了高阻故障，很有可能是因为电缆芯相互之间或是对地绝缘受到了一定的破损，当系统运行的阻值比较大的时候，并不能用低压脉冲进行测量。

探讨探测技术在电力电缆故障中的应用分析摘要：目前，电力电缆已经广泛应用到电力系统中。

随着电力电缆的大幅度应用，电力电缆故障呈现出频繁的现象。

故障的存在导致企业在经营发展期间，可能会因电力电缆故障的影响而受到限制。

针对当前存在的电力电缆故障，快速、及时的发现电缆故障点，并对故障进行及时的维修是尤为重要的。

因此，目前，越来越多的企业在增加用电量的同时，将先进的探测技术应用到电力故障中。

从某种角度而言，探测技术在电力电缆故障中的应用，不仅能够有效实现对故障的探查，同时也能够为解决故障的措施提供科学依据。

关键词：探测技术；电缆故障；低压脉冲反射法1 电力电缆故障种类分析1.1 开路故障分析在城市进程加快的的趋势下，电力电缆的故障频发。

为了有效解决电力电缆故障问题，明确当前常见的电力电缆故障种类是极为重要的。

首先，开路故障是电力电缆常见的故障之一。

如图1所示为开电力电缆故障示意图。

根据图1中相关信息显示，电缆相间或是相对地绝缘电阻，在应用时达到了相应规定的范围值，其工作电压将无法快速、及时的传输到终端。

此种现象，虽然终端有一定对电压，但是其电压的负载能力相对较差。

根据图中的显示，可以发现当A与A点之间存在电阻时，且电阻Rk为∞时，则表明其属于断线故障。

换句话而言，其也属于电力电缆开路故障的表现。

图1 电力电缆故障示意图1.2 因绝缘层破损引发的故障绝缘层的老化、破损对输电电路的损害是不可估量的，而造成绝缘层老化、破损的原因有很多，除上述几种原因外，还要其他几种常见的原因。

（1）腐蚀影响，由于一些电力电缆铺设环境存在腐蚀性较强的物质，在长期腐蚀侵蚀下，电力电缆的绝缘层遭到损坏引发故障问题。

（2）摩擦损伤，在电力电缆与金属结构重合的地方，电缆与金属结构长期摩擦造成绝缘层破损，也会导致电力电缆受潮引发故障。

（3）动物啃咬，电力电缆容易受到老鼠、白蚁等动物的啃咬造成绝缘层破损引发故障问题出现。

绝缘层破损会导致电力电缆受潮，进而引发短路问题。

电力电缆故障及探测技术分析作者：韩太友来源：《中国科技博览》2012年第10期[摘要]：电缆故障探测有其固有的特点，现场测试人员曾形象地说探测电缆故障点”七分靠仪器，三分靠人”，说明单纯地靠购买先进仪器是不能解决问题的。

要重视操作人员的培训工作，生产单位和使用部门要经常交流信息、积累经验，加强电缆故障探测技术的研讨，以促进我国电缆故障探测技术整体水平的提高。

[关键词]：电力工程电缆故障探测技术中图分类号：TM 文献标识码：A 文章编号：1009-914x（2012）10-0232-01由于电缆故障其情况与埋设环境比较复杂，变化多，测试人员应熟悉电缆的埋设走向与环境，确切地判断出电缆故障性质，选择合适的仪器与测量方法，按照一定的程序工作，才能顺利地测出电缆故障点。

一、电力电缆故障探测步骤分析1.电缆故障性质诊断在电力工程中测定电缆其故障点之前，相关技术人员必须先确定电缆的绝缘情况与故障性质。

或者说技术人员必须得先确定故障类型与严重程度，以便于测试人员对症下药。

选择适当的电缆故障测距与定点方法，那么首先要用MO，表或万用表在电缆的一端测量各相对地及各相之间的绝缘电阻，并做导体的连续性试验，以确定导体是否烧断。

从而确定故障电阻是高阻还是低阻；是闪络还是封闭性故障；是接地、短路、断线，还是它们的混合；是单相、两相，还是三相故障。

2.电缆故障测距电力工程中电缆故障的测距，又叫粗测，在电缆的一端使用仪器确定故障距离，现场上常用的方法有低压脉冲法，脉冲电流法。

（I）低压脉冲法，其主要为通过识别反射脉冲的极性，来判定故障的性质。

断路故障反射脉冲与发射脉冲极性相同，短路故障的反射脉冲与发射脉冲极性相反。

对故障点而言，反射脉冲与发射脉冲之间的距离即为故障距离。

（2）脉冲电流法是将电缆故障点用高电压击穿，用仪器采集并记录下故障点击穿产生的电流行波信号，通过分析判断电流行波信号在测量端与故障点往返一趟的时间来计算故障距离。

电力电缆故障探测方法的探讨
叶文水
【期刊名称】《企业技术开发：中旬刊》
【年(卷),期】2013(032)006
【摘要】社会发展的需要，电力电缆使用越来越普遍。

随之带来的问题是电力电缆故障测量问题，特别是交联电缆的广泛使用，给电力电缆故障测量提出许多新挑战和新问题。

【总页数】2页(P100-101)
【作者】叶文水
【作者单位】国网福建厦门供电公司,福建厦门361000
【正文语种】中文
【中图分类】TM407
【相关文献】
1.电力电缆故障原因分析及探测方法探讨
2.电力电缆故障原因分析及探测方法探讨
3.电力电缆故障原因分析及探测方法探讨
4.电力电缆故障原因分析及探测方法探讨
5.常见地下电力电缆故障及其探测方法讲座——第二讲电缆故障常用探测方法分析
因版权原因，仅展示原文概要，查看原文内容请购买。

配网电力电缆故障分析及探测现当今，随着我国科技不断进步，我国的电力行业也得到了很大程度的发展，在电力产业运行当中，电力电缆产生各种故障，是影响电力企业发展的一个重要原因。

本文首先对配电网电力电缆故障原因进行了分析，然后重點对电力电缆故障探测具体方法进行探讨，希望对我国电力企业发展提供参考。

标签：配网电力电缆;故障;探测引言伴随着市场经济的飞跃发展，用户对用电的需求量是日益增加。

加之现在的土地越来越珍贵，为电力电缆的埋设带来较大的困难。

而且和高空架设线路相比较，电力电缆具有其自身的优势，那就是供电的可靠性较高，不受地面和高空建筑物的影响。

同时，埋在地下的电力电缆还不受风吹雨打的影响。

鉴于电缆的种种优势，被越来越广泛的使用。

为此，配网电力电缆的故障探测就成为了重要问题，成为了保障电力输送的基础条件。

1配网电力电缆故障及原因分析1.1电缆自身故障由于电力电缆长期敷设在地下，所以对电力电缆的性能和质量有较高的要求，如果在选择电缆时，由于电缆的性能没有达标，就会直接影响电缆运行的安全性。

在施工过程中，如果施工人员没有严格按照规范要求操作，电缆的密封性和连接点的精密性不规范，或者电缆外皮受损而没有及时采取有效措施，在运行一段时间后，电缆的阻抗数值就会增加，电缆在持续发热的状态下就会产生击穿或者熔断等现象。

此外，在城市市政工程施工中，如果施工人员对电力电缆的敷设线路不了解，极容易导致电缆外皮破损以及断裂，制造造成电缆故障。

1.2电缆外体故障配网电缆的外体故障，主要包括：环境因素影响和敷设施工过程中造成的机械损伤。

由于长期处在地下潮湿环境当中，一旦受潮电缆的绝缘设施很容易受到腐蚀的渗透，保护层受到腐蚀导致电缆绝缘老化或者受潮，性能受损，影响电力电缆承受电压等级和载流量，出现电缆故障。

由于受到敷设施工工艺的影响，在敷设电缆过程中造成电缆外皮机械损伤，长期使用过程中，防水和绝缘性能下降，再加上一些电缆材料自身的材料缺陷，在外力作用下导致电缆断裂等现象，一旦出现这类故障，很容易导致电力电缆短路，影响电力传输的安全性和可靠性。
