微星主板开机电路检修

主板开机电路故障检测点主板开机电路的工作原理是经过主板开机键触发主板开机电路工作，开机电路对触发信号进行处理，最终向电源第14脚发出低电平信号，将电源第14脚的高电平拉低，触发电源工作，使电源各针脚输出相应的电压，为各个设备供电。

开机电路主要故障检测点如下：(1)CMO S跳线设置CMO S跳线设置不正确，将导致不能开机，所以在维修时应该首先检査C MO S跳线设置是否正确，正常情况下跳线应插在No rm a l设置上。

(2)二极管二极管损坏将导致无法开机，其检测方法为：首先将万用表调到“R X1K”档或二极管档，将万用表的两只表笔分别接到二极管的两端，如果正、反向电阻均为无穷大，说明该二极管内部断路损坏；若正、反向电阻值均为0,则该二极管已被击穿短路。

另外，若正、反向电阻值差别不大，则该二极管的质量不佳不能使用。

(3)三端稳压二极管三端稳压二极管如果损坏将导致无法开机，检测方法与二极管的检测方法基本相同，因为此稳压二极管实际上是两只串联的二极管。

(4)开机控制三极管开机控制三极管通常用S I A等型号，此三极管损坏将导致无法开机。

检测方法为：使用数字万用表的二极管档在线路中测量，将红表笔固定接在被测三极管的基极b,用黑表笔依次接发射极e及集电极c,若数字万用表显示屏显示的数字在0.500〜0.850内，则可判定该三极管是正常的。

如果仪表显示值小于0.500,则可检测其管子外围电路中是否有短路的元器件，若没有短路的元器件，则可判定该三极管有击穿性损坏，可进一步将其从电路板上拆下复测。

若仪表显示值大于0.850，则很有可能是其相应P N结有断路性损坏，也应将该三极管从电路中拆下来复测。

(5)低压差三端稳压器低压差三端稳压器用于输出稳定的电压，如果此器件损坏将导致主板无法开机。

其判定方法为:带电测试稳压器的中间脚的电压值大小，若为0或小于3V,则是稳压器损坏。

(6)滤波电容滤波电容一般在稳压器的输出端，如果此器件损坏将导致主板无法开机。

电脑主板开机电路检修步骤及思路一、主板开机电路工作原理概述经过主板开机键触发主板开机电路工作，开机电路将触发信号进行处理，最终向电源第14脚发出低电平信号，将电源的第14脚的高电平拉低，触发电源工作，使电源各引脚输出相应的电压，为各个设备供电（即电源开始工作的条件是电源接口的第14脚变为低电平）。

二、主板开机电路检测步骤1.测量ATX 电源接口的红5V，黄12V 是否严重对地短路。

2.南桥附近是否有2.5V，3.3V，1.8V 的待机电压（南桥不同，待机电压也不同）3.实时晶振是否起振（两脚是否有0.4V 左右电压）4.CMOS 跳线中间引脚是否为高电平。

（CMOS 是否设置正确）5.测量POW 开关处是否有2.5V 以上高电平。

6.短接POW 开关测量是否有低电平触发南桥成功（W83627HF 除外）7.查绿线到南桥成I/O 之间的线路是否正常。

注：开机电路中易损元件：（1）与开机电路相关的门电路，三极管。

（2）给南桥提供待机电压的正电压稳压器或其它供电元件。

（3）与I/O 或南桥。

三、主板开机电路维修实例1.GPS－810C（E）J，测试点正常不工作，刷BIOS（用联冠810T）无效，后查北桥供电的3055 场效应管损坏，板上标识为Q4，更换后OK。

2.－P4 主板型号为Titan667，测试卡从C1 到B0，测试卡过C1，表明CPU 已经工作，检测内存不过，查内存的供电，发现它的负载电压只有0.85V。

正常应为1.25V，查其与Q96，Q97 两个场管相连，摘下后测得Q96 为软击穿，更换后故障排除。

3.－810 主板不能点亮，测试卡从D3 到00，DE－00 循环跳变，这种故障表明检测内存不过，经查内存的供电，时钟，复位，片选，行，列，选信号均正常，于是目测主板，将CPU 与风扇除去，发现风扇卡与主板之间有划痕，且已划段3 根线，经补线后，加电测量，一切正常。

4.－精英K7VMA 主板，主板上有两个CPU 风扇接口，插其中一个自动断电，查不正常的风扇接口，发现其5V 由D4 二极管供给，二极管正向端连南桥，由此怀疑南桥中的温控电路出毛病，将其二极管摘除，将风扇5V 端与D5 的负端相连后，故障排除。

开机电路检修流程,CPU电路和检修1：开机电路检修流程2：CPU电路和检修3：时钟电路主板的开机电路主板的开机电路，主板的开机电路由两部分组成。

一个是主开机电路，一个是CMOS电路，CMOS 电路包括（CMOS、实时晶振、跳线）小的元器件组成，现在主板的电路设计非常复杂，也非常快，但是基本的电路是大致相同的，只要掌握其中的一种开机电路的原理，在市面上不管是什么样的开机电路都可以很快的进行检修，这是一个典型的威胜芯片组的开机电路，还有Intel芯片组的开机电路就更加容易，Intel芯片组的开机电路一般都是通过I/O来实现的。

I/O芯片里面它集成了一个电源管理系统，在南桥内部也集成了一个电源管理系统，也就是说是一个电源开关，这个电源开关它起到了一个什么样的作用呢，就是你给它一个触发信号它会将这个电源开关打开，使ATX电源所有供电为主板上的这些需要供电的元器件进行供电，让它们进行稳定工作。

在讲开机电路之前，先熟悉一下与开机电路相关的一些无器件。

第一个NQ（南桥），它内部集成了一个电源管理系统，实时晶振32。

768KHZ，它的主要作用是为南桥内部作一个起始的麦冲。

第二个作用就是使客户的时间和电脑的时间保持一致。

第三个CMOS电池，旁边的CMOS跳线，一般很有规律，三根针，一根接地，中间一根南桥相连，最边上的一根和CMOS电池相连，CMOS电池的作用是在主板关机以后保持电脑上所设置的一些信息，若CMOS电池没有电了，那信息就丢失了。

实时晶振晶振损坏，电脑上的时间跳得特别慢或特别快，总之和客户的时间不一致，90%都有是实时晶振老化引起的，通过万表测两个引脚之间的电压差，正常的电压差在1。

9V左右，通过手触摸两个引脚，这样主板就可以末名加电，这种现象也是实时晶振老化，时间跳得快慢可以判断它损坏，所以实时晶振在开机电路中是一个非常易损元件，针对主板不加电这情况，实时晶振是检修的一个重点。

绿线，也叫开机线。

高电频不开机，低电频开机。

www .jwl A P P I-I A J S I C E R E P A IT R IT S IG微星M S-7984电脑主板不显示故障检修□周明武接修_台式机电脑,该机采用微星MS-7984主板,故障现象是不显示。

拆机取出主板，接上ATXP4电源试机，仍不显示，在JTPM1端口接上数码卡，显示“E0"代码。

本着“先软后硬”的原则，先刷写BIOS数据，故障依旧。

接下来测量主板内存模块供电，具体电压有：VPP25 (内存供电 2.5V)、VCC-SPD(内存SPD码片3.3V供电）、VCC一D D R(内存主供电1.2V)、VTT_DDR(内存负栽总线供电0.6V),测试点分别为电容C632、明。

■私C908、EC9、C422两端，均正常。

用示波器测量内存槽中的SM13_CLK_D I M M、SMB_D A-LPWROKTA_D I M M总线波形，发现后者波形异常，故障锁定在内存槽@脚信号通道上，相关电路如图1所不。

测量Q63的D极波形正常，但S极波形异 常，判断Q63损坏。

为防止二次返修，将Q63、Q66一并换新后试机，故障排除。

这_1R433J10ks049R43410kS W C U^V S B»S«B C L K_V S B452N7002I R4431 SMBCLK^VCC-»SM BCLK_VCG 8.25.38.4:丨i—»SM B0A IA_VSB 49①D E L L 15-5000笔记本电脑不显示故障维修□周明武—台DELL 15-5000笔记本电脑（板号为 LA-D801P),开机后不显示。

外接可调电源，待机电流为0.25A。

断电后测 量主板上+1.2V_DDR(四代内存主供电）、+1.0V_VCCST(维持电压）、+ 1.0VS_VCCIO(总线 供电）、二级电压+5VS/+3VS、+VCC_SA(处理器 管家供电）、+VCC_CORE(CPU处理器核心供 电）供电端电阻，无明显短路现象。

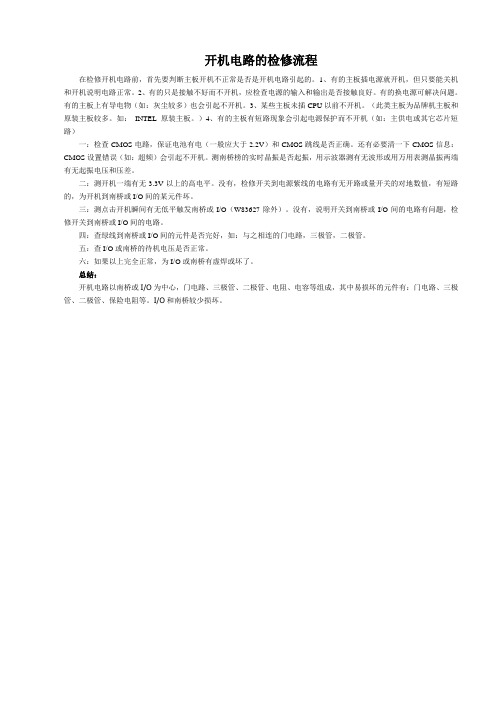

开机电路的检修流程
在检修开机电路前，首先要判断主板开机不正常是否是开机电路引起的。

1、有的主板插电源就开机，但只要能关机和开机说明电路正常。

2、有的只是接触不好而不开机，应检查电源的输入和输出是否接触良好。

有的换电源可解决问题。

有的主板上有导电物（如：灰尘较多）也会引起不开机。

3、某些主板未插CPU以前不开机。

（此类主板为品牌机主板和原装主板较多。

如： INTEL原装主板。

）4、有的主板有短路现象会引起电源保护而不开机（如：主供电或其它芯片短路）
一：检查CMOS电路，保证电池有电（一般应大于2.2V）和CMOS跳线是否正确。

还有必要清一下CMOS信息：CMOS设置错误（如：超频）会引起不开机。

测南桥榜的实时晶振是否起振，用示波器测有无波形或用万用表测晶振两端有无起振电压和压差。

二：测开机一端有无3.3V以上的高电平。

没有，检修开关到电源紫线的电路有无开路或量开关的对地数值，有短路的，为开机到南桥或I/O间的某元件坏。

三：测点击开机瞬间有无低平触发南桥或I/O（W83627除外）。

没有，说明开关到南桥或I/O间的电路有问题，检修开关到南桥或I/O间的电路。

四：查绿线到南桥或I/O间的元件是否完好，如：与之相连的门电路，三极管，二极管。

五：查I/O或南桥的待机电压是否正常。

六：如果以上完全正常，为I/O或南桥有虚焊或坏了。

总结：
开机电路以南桥或I/O为中心，门电路、三极管、二极管、电阻、电容等组成，其中易损坏的元件有：门电路、三极管、二极管、保险电阻等。

I/O和南桥较少损坏。

开机电路检修流程图
|
CMOS/跳线
|
--------------------------------
| |
正确不正确
| |
测Power 开关的3.3V或5V 跳回正确位 |
---------------------
| |
正常不正常
| |
测南桥旁边的晶振是否起振,
起振电压为0.5V到1.6V左右查紫线到Power 开关之间电路 |
----------------------
| |
不正常正常
| |
更换晶振旁边的滤波电容以测Power开关到南桥或I/O之间是
及晶振本身否有低电平输入南桥或I/O
|
----------------------------
| |
有无
| |
查绿线到南桥或I/O 之间的查Power 开关到南桥或I/O
电路是否损坏之间的元件,更换损坏元件
|
---------------------
| |
完好损坏
| |
更换南桥或者I/O(视开机电更换元器件,修复电路
路而言)
注：开机电路常坏元器件器有接绿线的三极管、与开机电路有关的门电路芯片，还有紫色线给Power 开关供电的三级管或是二级管等。

Power-南桥或I/O-绿线(开机过程)
|________|_______ |____________(低电平)
返回。

电脑开机电路工作原理及检修方法
一、开机电路的构成及工作原理
原理：在按下PWR开关之前，主机上只有紫线和绿有电，紫线为5VSB（待机电压）。

南桥或I/O内部集成了开机触发电路，所有的开机触发电路都是舜间低电平有效（除83627系列I/O），按下PWR开关后会产生舜间的低电平，南桥开机触发电路工作后发输出迟续的高电平，I/O内部的开机触发电路工作后输出迟续的低电平。

一些厂家的主板上集成了自己的开机复位芯片，不通过南桥或I/O开机，原理是一样的。

二、开关的三种方式
第一种两针短接后为低电平，第二种两短接后都为低电平，第三种两针短接后都为高电平
三、开机电路检修流程
1.查PWR开关处是否有3.3V左右的高电平。

（查开关到紫线之间的线路）
2.按下PWR开关时测量是否有瞬间低电平触发南桥或I/O。

3.查绿线到南桥或I/O之间的线路。

故障现象：开机后通下电，马上断电按PWR无反应，这种现象称为电源保护，多为黄、红线短路，用断路法逐个断开与短路电压相关的元件。

四、主板不通电的检修流程
1.查主板电源接口，红或黄线是否有短路现象
2.查CMOS电池是否有电，一般不低于2.6V
3.查CMOS跳线是否没跳或跳反
4.查实时晶振是否起振（测压差、查CMOS电池或紫线到跳线之
间的电路；查南桥待机电压）
5.检修开机电路
6.查南桥的待机电压（测周边电容，背面的粗线，旁边的大阻值电阻，如果不正常查从南桥到紫线间的线路，稳压器、二极管、场管）
7.更换I/O或南桥
五、易坏元器件
三极管、稳压器、门电路，部分主板不加假负载或CPU不通电；部分主板不加CPU风扇不通电；部分主板不加显卡不通电。

采用微星MSI -H 81-P 33主板台式电脑不开机故障维修□周明武—台采用MSI -H 81-P 33主板的台式电脑， 上电开机无任何反应。

分析检修：测量主板上A T X 接口 JPWR 1中 的3.3V 、5V 及12V 供电端的对地阻值,均正常，钮 扣电池为3.1V ,也正常。

上电，测量主板上的 3.3VSB 、5VSB 待机电压,均正常，但V B A T 电压仅 有0.7V ,明显异常。

V B A T 电压一路供给SIO 芯片 (N C T 6779D )®脚，用于给SIO 实时时钟电路供 电；另一路经C 344、C 302滤波后送到H 81南桥P CH 1 的 AP 33 脚(V C C R T C ),如图 1 所示。

断开A T X 电源,取下钮扣电池，在路测量二按摩靠背不转故障维修□彭虽心一台按摩靠背，上电开机，指示灯正常，但电 机不转。

分析检修：拆机检查，发现该机采用12V 直 流电机，在电机两端外接12V 电源，电机转动正 常，由此判断控制手柄有问题。

该机型的电路如图 1所示,其控制原理与调光台灯一样。

在路检测， 发现R 1开路，换R 1后试机，电机转动，随即R 1 冒烟，立即关机。

再次仔细检查，发现双向二极管DB 3短路。

更换DB 3和R 1后试机，故障排除。

①极管D 13②脚对地阻值，仅为26H (正常值应大于i 8〇a )〇检查V B A T 电压负载电路，发现贴片电容C 302漏电，将其换新后故障排除。

两例小电器故障维修□常晋晖例1:一款凯旋LBO -10型10A /220V 漏电保 护插头，上电后按电源启动键无反应。

分析检修：断电，测市电输入端L 、N 之间的 电阻值约为181cO ,偏小。

打开外壳检测，发现标注 471型压敏电阻的阻值在15k f l ~18k n 之间波动， 一只100k O 电阻已开路，更换上述损坏元件后加 电，故障排除。

例2: —款Newsmy (纽曼）V 8精英版便携式应急启动电源（输出电压12V ),充不进电。

83627开机电路故障检修简析南桥待机电压是ATX提供,，没有待机电压南桥无法参加开机，待机电压一般由南桥边上的1117或1084转换而来。

南桥3.3VSB，一定要有。

没就先查，这个3.3VSB见得最多是5VSBL1117过来的，打值如果短路的话，南桥肯定坏了，只能换桥了。

3.3VSB也有的是二极管和电阻分压而得，有的通过两个L1117得来，还有的是两个电阻分压而来。

3.3V是电压，后面加上SB，指它前面的这个电压是“待机电压”，也就是主板插上电源，但不开机时的电压。

主板插上电源，但不开机，板上很多零件上（测试点）都有电压。

我们就可以根据这些电压是否正常，来初步判断主板是否正常。

32.768要起振/,检查方法比较简单，还有的在这样加了门电路,我跑电路，这一电路还有7406的非分压得来。

83627的61脚要有5VSB，如果没有，查电源到83627的61脚的线路。

PS-ON开关上要有3.3或5V的电压，没有的话先查5VSB到PS-ON的线路。

不能低于2V。

如果没有，打阻值为0或很低换南桥。

以上条件都正常后，就点PS-ON，83627的68PIN应有跳变，没有就查68PIN到PS-ON的线路(一般就一电阻过来,更有甚者,直接过来)。

看67PIN是否有3.3V到0的跳变。

3.3V在没触发之前就有，如果没有就可以挑开67PIN，量进南桥的这一端，如果有电压，直接换IO，如果没有，换南桥。

看73脚有没跳变，其实在上述几条正常情况下73脚可以说肯定会有跳变了，再看72P脚到ATX14脚之间的线路.以上开路对MSI的板不适用.下面来详细解说以上这段文字，大家一起来发有看法。

83627是I/O芯片的一种，在815主板上就能看到。

上图是83627的一种，我手上的810主板上标的是83627HF-AW，另一块815主板上用的是83627F-AW。

据老师说后者可以用在815主板上。

我也试了一次，把83627F-AW上在了810主板上。
