浅析配电变压器的无功补偿

变压器动态无功补偿
变压器的动态无功补偿是一种用于改善电力系统功率因数和电能质量的技术。

它通过在变压器的低压侧或高压侧接入无功补偿装置，实现对无功功率的实时补偿。

动态无功补偿的主要作用包括：
1. 提高功率因数：无功补偿装置可以向电网提供无功功率，减少无功功率的流动，从而提高系统的功率因数。

这有助于减少电网的无功负担，降低电网损耗，提高电网的传输效率。

2. 稳定电压：无功补偿装置可以对系统中的无功功率进行快速响应和补偿，有助于稳定电网电压。

它可以减少电压波动和闪变，提高供电质量，保护电气设备的正常运行。

3. 节能降耗：通过提高功率因数，减少无功功率的流动，可以降低电网的电能损耗。

这有助于节约能源，降低电力成本。

4. 改善电能质量：动态无功补偿可以抑制谐波，减少无功电流引起的谐波污染，提高电能质量。

它有助于保护电气设备免受谐波干扰，提高设备的运行效率和寿命。

在实际应用中，动态无功补偿通常采用电容器组、电抗器、静态无功发生器（SVG）等装置来实现。

这些装置可以根据电网的无功需求自动进行补偿，实现无功功率的快速调节和平衡。

需要注意的是，在选择和应用动态无功补偿装置时，应根据具体的电网条件、负载特性和补偿要求进行综合考虑，以确保补偿效果和系统的安全稳定运行。

同时，定期的维护和监测也是确保无功补偿装置正常工作的重要环节。

水电工程Һ㊀浅析电力系统中电容器无功补偿与电压调整的问题及处理措施丁向利摘㊀要：就目前我国电力系统而言，电压是我国衡量电力系统质量的重要指标和参数，电力系统当中的设备，在进行设计制造时，均是按照国家标准的额定电压进行设计的，从而保证设备电压和额定电压的偏移值在可控范围内㊂文章针对电力系统中电容器无功补偿与电压调整的问题及处理措施展开探究，并提出一些参考建议，为电力系统行业的发展提供一些技术和理论的支持㊂关键词：电力系统；电容器；无功补偿；电压调整一㊁引言在电力系统的正常运行过程中，电压损耗是十分常见，也是无法避免的问题，存在电压损耗的主要因素，还是由于电力系统当中无功功率在电压当中出现压降，而有功功率在电阻当中存在压降现象㊂通常来说，我国电力系统当中的电阻值通常要比电压数值低很多，也就导致无功功率对于电压损耗的影响较大，而有功功率所产生的电压损耗相对较小㊂在进行电压调整过程中，系统中会存在数量极多的母线或节点，主要是由于本身电压值均不相同，所以电力系统的电压和无功功率以及系统本身有着直接且紧密的联系，如果无功功率的损耗远高于有功功率的损耗，需要对无功功率的电源设置位置进行调整，并安排无功功率补偿措施㊂二㊁无功功率平衡探讨（一）无功平衡关系探究想要达到无功平衡的目的，这需要电力系统无功电源所形成的，电话系统网络无功损耗和对应的无功负荷保持平衡，而无功平衡存在也会产出无功功率的损耗㊂（二）电力系统无功电源对于电力系统中存在的无功电源，不仅包含了同步电机的，还涵盖了静电状态下的无功补偿器㊁电容器和无功发生器等设备㊂上述设备均属于无功电源的一部分，在电力系统当中起着无功补偿的重要作用㊂（三）电力系统当中的无功负荷电力系统在进行无功负荷时，所涉及的设备主要是异步电动机，该电动机具有功率因数较小的优点，同时，在我国电力系统网络负荷工作中，发挥着比重较大的作用㊂三㊁电容器无功补偿措施（一）低压个别补偿这种补偿措施，具体内容是根据每个通电设备的无功需求量进行补偿的，把多台或某一台设备电容器分开，并和用电设备并联，长安形成一套断路器，再通过保护装置㊁控制和电机同时投切活动㊂这种方法的优点，它可以满足设备正常运行时，就可以进行无功补偿的投入，而设备停止工作时，补偿设备也会自动停止并退出，可以有效解决无功倒送的问题㊂同时，还具有占地面积小㊁安装方便㊁配置更换方便㊁投资资金较低㊁维护简单㊁事故率低的优点㊂（二）低压集中补偿这种补偿措施，主要是通过将低压电容和对应的开关与配电变压器进行连接，连接方向和低压母线相同，然后通过无功补偿投切装置，来对这一系统进行控制和保护，在运行过程中，可以依照低压母线无功负荷来进行控制，还能针对电容器开展投切处理㊂这种投切的方式是针对整组设备进行的，整体共同工作和停止，无法针对某一设备进行针对性的工作㊂这种方式的优点在于运行维护工作量小㊁接线简单㊁无功就地处理平衡，能够显著提高配电变压器的利用效率，降低电网在工作过程中所形成的损失，同时，也具有较高的经济价值，是我国当前采取的最常规的无功补偿手段㊂（三）高压集中补偿这种方式是通过并联电容器组，从而直接对变电所６ １０ｋＶ高压母线进行作用，从而达到无功补偿㊂这种方式通常应用于变电站㊁用户离变电站较远㊁地理位置偏僻，在供电线路的末端部位的时候进行应用㊂与此同时，如果使用者本身有一部分高压负荷时，这种方法可以有效降低电力系统自身形成的无功损耗，一定程度上还能起到补偿作用㊂这种方法的优点就在于可以根据复核进行自动投切活动，有较高的补偿效益㊂四㊁电力系统电压调整电压和电力的质量息息相关，也直接反映着电力系统分布状态和无功功率，通过对电力系统的电压进行调整，可以有效保证电力系统的安全稳定运行，并保障电压质量，具体方式可以通过以下几种方式进行调整㊂电压的调整方式有横调压㊁逆调压㊁顺调压这三种，横调压更适合电负荷浮动小的企业，如三班倒类企业；你一条也可以用，用于电网负荷高的阶段电压上线和下线的运行；顺调压是通过对电力系统在电压额定范围内进行调整，从而降低高峰时段的电压值㊂电压调整具体可以通过，对发动机电压进行调压㊁调整变压器的变化㊁对补偿设备进行调压和适当加大导线的横截面积，通过这几种方法也可以有效对电力系统的电压进行调整，保障电力系统安全稳定运行㊂五㊁结语对于电力系统，电容器无功补偿和电压调整措施，可以有效提高电力系统电力输送的质量，保证电压的稳定性，更显著降低了我国在电力资源损耗当中所浪费的成本，极大程度地提高了社会的经济效益㊂参考文献：［１］刘阳．基于电力系统电容器无功补偿与电压调整问题的探讨［Ｊ］．现代国企研究，２０１８（４）：１２２．［２］李艳芸．煤矿电力系统电压无功补偿自动调节探究［Ｊ］．自动化应用，２０１９（２）：９９－１００，１０５．［３］王振河，陈天，咸日常，等．电力电容器常见故障分析及预防措施［Ｊ］．电力电容器与无功补偿，２０２０，ｖ．４１；Ｎｏ．１８８（２）：４８－５２．［４］康童．新颖元启发式智能优化算法及其在电力系统中的应用研究［Ｄ］．长沙：湖南大学，２０１９．作者简介：丁向利，国网河北省电力有限公司邢台供电分公司㊂５７１。

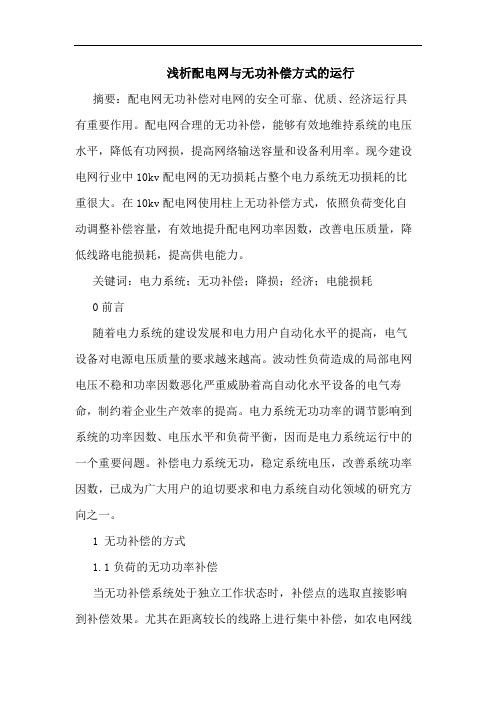

浅析配电网与无功补偿方式的运行摘要：配电网无功补偿对电网的安全可靠、优质、经济运行具有重要作用。

配电网合理的无功补偿，能够有效地维持系统的电压水平，降低有功网损，提高网络输送容量和设备利用率。

现今建设电网行业中10kv配电网的无功损耗占整个电力系统无功损耗的比重很大。

在10kv配电网使用柱上无功补偿方式，依照负荷变化自动调整补偿容量，有效地提升配电网功率因数，改善电压质量，降低线路电能损耗，提高供电能力。

关键词：电力系统；无功补偿；降损；经济；电能损耗0前言随着电力系统的建设发展和电力用户自动化水平的提高，电气设备对电源电压质量的要求越来越高。

波动性负荷造成的局部电网电压不稳和功率因数恶化严重威胁着高自动化水平设备的电气寿命，制约着企业生产效率的提高。

电力系统无功功率的调节影响到系统的功率因数、电压水平和负荷平衡，因而是电力系统运行中的一个重要问题。

补偿电力系统无功，稳定系统电压，改善系统功率因数，已成为广大用户的迫切要求和电力系统自动化领域的研究方向之一。

1 无功补偿的方式1.1负荷的无功功率补偿当无功补偿系统处于独立工作状态时，补偿点的选取直接影响到补偿效果。

尤其在距离较长的线路上进行集中补偿，如农电网线路，补偿点的影响更加明显。

一些距离很长或带有特殊负荷的线路(如电气化铁路的机车牵引电力线)为保证补偿效果，往往在一条线路上安装多台补偿设备。

安装点的选取与线路上负荷的分布情况直接相关。

对于低压配电网而言，其负荷一般是沿线路均匀分布的，为使补偿前、后的降损效果最大，必须确定补偿容量和位置，分三种情况。

1.1.1 单点补偿在无功负荷沿线均匀分布的条件下，对单点补偿而言，补偿地点应装设在距线路首端为线路全长的2/3处，补偿容量为全线所需无功容量的2/3时，线损下降值将为最大。

在此情况下，线损下降率为1.1.2两点补偿可求出极值为q1=q2=2/5，l1=2/5，l2=4/5。

因此q1应装设在距首端2/5l处，q2应装设在距首端4/5l处，q1、q2的值为线路所需无功的2/5倍。

315kV A配电变压器无功赔偿配置方案315kV A配电变压器无功赔偿推荐可采取以下两种方案:方案一: 随器赔偿指将低压电容器赔偿装置经过保护装置接在配电变压器二次侧, 以提升配变功率因数赔偿方法。

配电变压器在轻载或空载时无功负荷关键是变压器空载励磁无功, 此种方法能够愈加好赔偿配电变压器空载无功。

此种赔偿方法也是农网无功赔偿关键方法。

随器赔偿因为安装在变压器二次侧, 故而投资少、接线简单、维护管理方便, 使配变无功就地平衡, 从而提升配变利用率, 降低无功网损。

可选择我企业生产WJ1—140/D1型无涌流无功赔偿装置, 赔偿容量: 140kvar, 赔偿台阶: 7级。

方案二: 赔偿指将低压无功赔偿装置与电动机并联, 经过控制、保护装置与电机同时投切。

赔偿优点是: 用电设备运行时, 无功赔偿投入, 用电设备停止时无功赔偿也退出。

含有占位小、安装轻易、赔偿容量精细、正确, 配置方便灵活、事故率低、可显著降低线损等优点。

此现场10路40kW, 可采取每台设备旁安装一台WJ200—15/D2无涌流无功赔偿装置, 每台赔偿装置分三个赔偿台阶。

综合比较以上两种方案, 方案一对变压器赔偿效果很好, 经济费用小; 方案二赔偿效果好, 也能愈加好降低线损, 但总体来说投入资金稍多。

我企业无功赔偿装置介绍: 装置经过采集主系统A、 B、 C三相电流, 赔偿处三相电压值, 以“无功功率控制, 电压限制”方法工作; 真空开关根据控制器发出指令, 在真空开关断口两侧同电位时投入电容器, 使得系统不产生涌流而且得到最好赔偿效果。

投入原理: 赔偿装置经过采集主系统三相电流, 赔偿处三相电压值及它们之间相位关系, 经过模数转换电路把采集到数据转化为数字量, 微型计算机（控制器内）对采集到数字信息进行计算分析, 并综合考虑实际已投运电容量, 解出最优电容器组合及最好投运时间, 依据计算结果发出投切指令, 控制电容器组投切, 使得系统得到最好赔偿。

浅谈电力系统中的无功补偿无功补偿，全称无功功率补偿，是一种在电力供电系统中起提高电网的功率因数的作用，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境的技术。

所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。

合理的选择补偿装置，可以做到最大限度的减少电网的损耗，使电网质量提高。

反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。

下面详细介绍无功补偿的基本原理、意义、优点、补偿方式、存在的问题等。

基本原理电网输出的功率包括两部分：一是有功功率：直接消耗电能，把电能转变为机械能、热能、化学能或声能，利用这些能作功，这部分功率称为有功功率；二是无功功率：消耗电能，但只是把电能转换为另一种形式的能，这种能作为电气设备能够作功的必备条件，并且，这种能是在电网中与电能进行周期性转换，这部分功率称为无功功率（如电磁元件建立磁场占用的电能，电容器建立电场所占的电能）。

无功补偿的意义电力电网中的负荷如变压器、电动机等，很多属于感性负荷，需向这些设备提供相应的无功功率。

在电网中安装并联智能电力电容器等无功补偿设备以后，可以提供感性电抗所消耗的无功功率，减少了电网电源向感性负荷提供、由线路输送的无功功率，减少了无功功率在电力电网中的流动，所以可以降低变压器与线路因传输无功功率造成的电能损耗，这就是无功补偿。

无功补偿可以提高功率因数，是一项收效快、投资少的降损节能措施。

无功补偿具有优点：1.降低电能损耗；2.改善电能质量。

电网中无功补偿设备的合理配置，与电网的供电电压质量关系十分密切。

合理安装补偿设备可以改善电压质量。

3.挖掘发供电设备潜力（1）如需要的有功不变，则由于需要的无功减少，因此所需要的配变容量也相应地减少；（2）在设备容量不变的条件下，由于提高了功率因数可以少送无功功率，因此可以多送有功功率；（3）安装智能无功补偿设备，可使发电机多发有功功率。

系统采取无功补偿后，使无功负荷降低，发电机就可少发无功，多发有功，充分达到铭牌出力。
