请问如何根据电力变压器容量选择无功补偿电容器的大小，有什么公式吗？比如200千瓦的电力变压器该选择总容量为多少千伐的电容。
在没有功率因数表可以参照的时候，如何根据用电总功率估算补偿电容的大小。
怎样正确选用电力电容器，如下几点供用户参考：1、用户购买电力电容器最好直接到生产厂家或由生产厂家授权的代理商处购买，这样防止购买假冒伪劣的产品。
2、用户在选用电力电容器时，应注意电力电容器的产品外观是否完整，有无碰损，及生产厂家的名牌、厂址、质保卡、合格证、说明书等是否齐全。
（厂名不全，如“威斯康电气公司”就是厂名不全，齐全的厂名应如“上海威斯康电气有限公司”。
通讯地址等不详的产品，用户最好不要购买，以防发生意外事故。
）购买前最好与生厂厂家联系证实一下产品售后服务等情况。
3、用户在购买电力电容器时，还应注意标牌上的各种数据：如额定电量KVAR、电容量uf、电流是否对，最好用UF表测量一下，用兆欧表测一下绝缘电阻，生产成套装置的厂家有条件的话可抽查耐压是否符合国家标准。
用户购买电力电容器时，不能只讲究价格便宜，俗话说“便宜没好货、好货不便宜”。
一般电容器产品的价格差异是基于其成本的高低。
如原材料的优劣：制造电力电容器的电容膜，有铝膜与锌铝膜两种，两者的价格相差很大，用锌铝膜制造的电容器相对成本高，当然质量也不同。
此外，电容膜的优质一等品与二等品的价格不同，质量也不同。
因此，用户在购买电容器时，价格是次要的，产品的质量才是最重要的。
4、安装使用电力电容器，安全可靠的方法是：安装之前，将每台电力电容器测量后，将产品序号做好纪录，再依次安装。
值得注意的一点，生产成套装置的厂家应考虑到电容补偿柜的运输问题。
如果将电容器安装好后运输，很容易造成电容器因运输途中的路面颠簸而碰撞损坏（特别是容量大的电容器因其自身高度和重量，最易因此受到损坏）。
方便而有效的解决办法是：在起始点对电容补偿柜装上电容器进行测试后，将电容补偿柜（空柜）和电力电容器分开运输，直到最终目的地（直接用户处）再进行安装。
高压无功补偿组成局部原理说明电源提供有功功率P S和无功功率Q S〔可能感性无功，也可能是容性无功〕，忽略变压器和线路损耗，那么有P S=P L，Q S=Q L。
没有无功吸收局部的电网存在以下几个问题：电网从远端传送无功；负荷的无功冲击影响本地电网和上级电网的供电质量。
因此，电力系统一般都要求对用电负荷进展必要的无功补偿，以进步电力系统的带载才能，净化电网，进步电网电能质量。
目前配电网多数采用变电站固定电容器组无功补偿方式,由于缺少无功调节手段,在供电峰谷期间功率因数波动较大,出现过补和欠补问题。
ZRTBBZ型高压无功补偿自动调容成套装置，使用无功自动控制器检测电网电压及功率因数，通过对电网电压和功率因数的综合断定，可同时控制两台主变的自动有载调压及两段母线上的无功补偿电容的自动投切，实现平衡系统电压，提供功率因数。
减少线损，保护供电质量，解决无功过补偿和欠补偿问题ZRTBB高压无功补偿主要用于工频3KV，6kV，24kv,10kV，35kV，66kV 的电力系统进展容性无功补偿和感性无功补偿，用以调整、平衡电网电压，进步功率因数，降低线路损耗，进步电能质量，充分发挥发电、供电设备以及用电设备的消费效率。
应用现场:石油,化工,矿山,煤矿,冶金,建材,高耗能用电企业.海拔高度：海拔最高不超过4500米环境温度：±40度额定容量:50Kvar~20000kvarZRTBBX集中补偿即将电容器组集中装设在变配电室的母线上，需要补偿的时候一次性投入。
特点是补偿效果较差，由于容量固定无法准确补偿，只能补偿母线及高压线路的无功功率，但是投资较少。
构造特点1、装置由高压开关柜〔包括高压断路器〔高压接触器〕、隔分开关、电流互感器、继电保护、测量和指示局部等〕、串联电抗器、氧化锌避雷器及其记录仪、放电线圈、隔分开关、接地开关、高压并联电容器及其专用熔断器、支柱绝缘子、连接母线、围栏和镀锌钢构架等组成。
2、 ZRCKSC-ZRCKGKL-ZRLKGKL装置选用户外式一般选用干式空心电抗器户内式一般选用干式铁芯电抗器接装置中性点侧或电源侧，用以限制合闸涌流，抑制高次谐波，改善网络电压波形。
无功补偿容量计算方法及表无功补偿容量的计算主要取决于几个关键因素，包括系统负荷的功率因数、补偿前后功率因数的目标值、以及负荷的电流值。
以下是无功补偿容量计算的基本步骤：第一步，计算负荷的功率因数。
功率因数是有功功率（真实功率）与视在功率（总功率）的比值。
有功功率是指电器在使用中消耗的电量，而视在功率是指电路中存在的总电量。
功率因数可以用以下公式计算：功率因数 = 有功功率 / 视在功率第二步，确定补偿后希望达到的功率因数。
这通常是由电力公司的要求或者由电器设备的规格来决定的。
例如，如果你的电力公司要求所有用户的功率因数至少为0.9，那么这个值就是你的目标功率因数。
第三步，计算需要补偿的无功功率。
无功功率是没有做任何实际工作，但仍然需要供电的能量。
它是由于电感或电容的交变电流与电源的电压之间的相位差而产生的。
无功功率可以用以下公式计算：无功功率 = 视在功率 * （1 - 功率因数的平方）第四步，根据负荷电流值，利用以下公式求得补偿电容器的容量：无功电容容量 = 无功功率 / （2 * π * 频率 * 负荷电流值）以上步骤中的所有数值都应该根据实际情况进行计算。
其中，有功功率可以通过测量设备运行时的电量消耗来得到，视在功率可以通过测量设备运行时的电压和电流的乘积得到，负荷电流值可以通过测量设备的电流有效值得到。
对于无功电容容量的选择，除了以上的计算方法，也可以根据实际需要选择标准的电容容量，例如10k乏、20k乏、50k乏等。
需要注意的是，电容器的容量和电压等级以及电流等级都是有关的，因此需要根据具体情况来选择。
此外，也应当考虑一定的余量以应对负载变化。
对于并联电容器组来说，应选择单个电容器的容量至少为总补偿容量的一半，然后根据实际需要选择电容器的数量。
如果电容器的容量太大，可能会导致电流过大，从而烧坏电容器。
以上就是无功补偿容量的计算方法。
在实际应用中，应当根据实际情况进行适当的调整。
例如，如果负载是电动机等感性负载，应当考虑采用动态无功补偿装置。
无功补偿容量计算方法及表无功补偿详细的容量确定计算方法-补偿容量的确定可以根据负荷的最大功率、补偿前的功率因数及要求补偿后达到的功率因数，用下式计算确定:Q =α*P*(tanφ—tanφ) 12式中:Q —所需补偿的总无功功率，kvar;α—平均负荷系数，取0.7~0.8;P —用户最大负荷，kW;tanφ—补偿前平均功率因数角 1tanφ—补偿后平均功率因数角 2或Q =α*P*qq —补偿率，kvar / kW (可从附表中查取)附表:每kW负荷所需无功补偿率值查取表cosφ cosφ 120.80 0.81 0.82 0.83 0.84 0.85 0.86 0.87 0.88 0.89 0.90 0.91 0.92 0.93 0.94 0.95 0.960.981 1.008 1.035 1.060 1.086 1.117 1.138 1.166 1.192 1.219 1.2461.276 1.305 1.338 1.368 1.404 1.442 0.500.939 0.966 0.933 1.018 1.044 1.070 1.106 1.134 1.160 1.187 1.2141.244 1.273 1.306 1.336 1.372 1.410 0.510.890 0.917 0.945 0.969 0.995 1.021 1.047 1.075 1.101 1.128 1.1551.185 1.217 1.247 1.277 1.313 1.351 0.520.819 0.876 0.903 0.928 0.954 0.980 1.006 1.034 1.060 1.087 1.1141.144 1.173 1.120 1.206 1.236 1.272 0.530.808 0.835 0.862 0.887 0.913 0.939 0.965 0.993 1.019 1.046 1.0751.103 1.133 1.165 1.195 1.231 1.269 0.540.766 0.793 0.820 0.815 0.871 0.8970.8590.923 0.951 0.977 1.0041.031 1.061 1.090 1.123 1.153 1.189 1.227 0.550.728 0.755 0.782 0.807 0.829 0.859 0.885 0.913 0.939 0.966 0.9911.023 1.052 1.085 1.115 1.151 1.189 0.560.691 0.718 0.745 0.770 0.796 0.822 0.846 0.876 0.902 0.929 0.956 0.986 1.015 1.048 1.078 1.114 1.520 0.570.655 0.682 0.709 0.734 0.760 0.786 0.812 0.840 0.866 0.893 0.920 0.950 0.979 1.012 1.042 1.078 1.116 0.580.618 0.645 0.672 0.697 0.723 0.749 0.775 0.803 0.829 0.856 0.883 0.913 0.942 0.975 1.005 1.041 1.079 0.590.583 0.610 0.637 0.662 0.688 0.714 0.740 0.768 0.794 0.821 0.848 0.878 0.905 0.940 0.970 1.006 1.044 0.600.549 0.576 0.603 0.628 0.654 0.680 0.706 0.734 0.760 0.787 0.841 0.844 0.873 0.906 0.936 0.972 1.010 0.610.515 0.547 0.560 0.594 0.620 0.640 0.672 0.700 0.726 0.753 0.780 0.810 0.839 0.872 0.902 0.938 0.974 0.620.481 0.508 0.535 0.560 0.586 0.612 0.638 0.666 0.692 0.719 0.746 0.776 0.805 0.838 0.868 0.904 0.942 0.630.450 0.477 0.504 0.529 0.555 0.581 0.607 0.635 0.661 0.688 0.715 0.745 0.774 0.807 0.837 0.873 0.911 0.64cosφ cosφ120.80 0.81 0.82 0.83 0.84 0.85 0.86 0.87 0.88 0.89 0.90 0.91 0.92 0.93 0.94 0.95 0.960.417 0.444 0.471 0.496 0.522 0.548 0.574 0.602 0.628 0.655 0.682 0.712 0.741 0.774 0.804 0.840 0.878 0.650.386 0.415 0.442 0.467 0.493 0.519 0.545 0.573 0.599 0.626 0.654 0.683 0.712 0.745 0.775 0.811 0.849 0.660.357 0.384 0.411 0.436 0.462 0.488 0.514 0.542 0.566 0.595 0.622 0.652 0.681 0.714 0.744 0.780 0.818 0.670.327 0.354 0.381 0.406 0.432 0.458 0.484 0.512 0.538 0.565 0.594 0.622 0.651 0.684 0.717 0.750 0.788 0.680.297 0.324 0.351 0.376 0.402 0.428 0.454 0.482 0.508 0.535 0.562 0.592 0.621 0.654 0.683 0.720 0.758 0.690.270 0.297 0.323 0.349 0.375 0.401 0.427 0.455 0.481 0.508 0.535 0.565 0.594 0.627 0.657 0.693 0.731 0.700.241 0.268 0.295 0.320 0.346 0.372 0.398 0.426 0.452 0.479 0.506 0.536 0.565 0.598 0.628 0.664 0.720 0.710.212 0.239 0.266 0.291 0.317 0.343 0.371 0.397 0.425 0.450 0.477 0.507 0.536 0.569 0.599 0.635 0.673 0.720.185 0.212 0.239 0.264 0.290 0.316 0.342 0.370 0.396 0.423 0.450 0.480 0.509 0.542 0.572 0.608 0.646 0.730.157 0.184 0.211 0.236 0.262 0.288 0.315 0.342 0.368 0.395 0.425 0.4520 0.481 0.514 0.546 0.580 0.618 0.740.131 0.158 0.185 0.210 0.236 0.262 0.288 0.316 0.342 0.369 0.396 0.426 0.455 0.488 0.518 0.554 0.592 0.750.103 0.130 0.157 0.182 0.208 0.234 0.260 0.288 0.316 0.341 0.368 0.398 0.427 0.460 0.492 0.526 0.563 0.760.078 0.105 0.132 0.157 0.183 0.209 0.235 0.263 0.289 0.316 0.343 0.3730 0.402 0.435 0.465 0.501 0.539 0.770.052 0.079 0.106 0.131 0.157 0.183 0.209 0.237 0.263 0.290 0.317 0.347 0.376 0.409 0.439 0.475 0.513 0.780.024 0.051 0.078 0.103 0.129 0.155 0.181 0.209 0.235 0.262 0.289 0.319 0.348 0.381 0.411 0.447 0.485 0.790.026 0.052 0.078 0.104 0.130 0.157 0.183 0.210 0.238 0.266 0.294 0.326 0.355 0.387 0.421 0.458 0.800.026 0.052 0.078 0.104 0.131 0.157 0.180 0.212 0.240 0.268 0.298 0.329 0.361 0.395 0.432 0.810.026 0.052 0.078 0.104 0.131 0.158 0.186 0.213 0.242 0.272 0.303 0.335 0.369 0.406 0.820.026 0.052 0.079 0.105 0.132 0.160 0.188 0.216 0.246 0.277 0.309 0.343 0.380 0.830.026 0.053 0.079 0.106 0.134 0.162 0.190 0.220 0.251 0.283 0.317 0.354 0.840.026 0.053 0.080 0.107 0.135 0.164 0.194 0.225 0.257 0.291 0.328 0.85• • • • • • • • • • • • • • • • • • 【唯美句子】走累的时候，我就到升国旗哪里的一角台阶坐下，双手抚膝，再闭眼，让心灵受到阳光的洗涤。

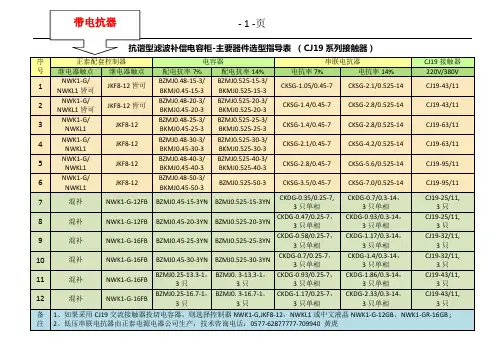

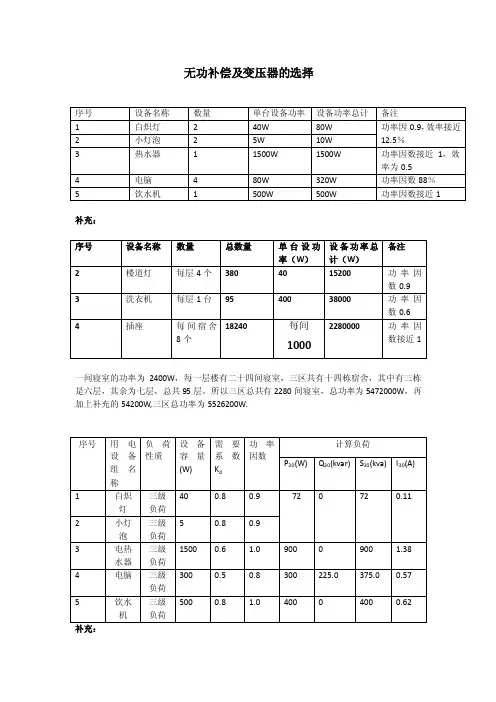

无功补偿及变压器的选择补充：一间寝室的功率为2400W，每一层楼有二十四间寝室，三区共有十四栋宿舍，其中有三栋是六层，其余为七层，总共95层。
