【CN109603720A】超重力氧化反应器装置及应用【专利】

超重力技术的研究及应用郭浩;牛杰【摘要】超重力技术是一种过程强化技术,通过离心力实现传质过程的强化.超重力技术广泛应用于吸收、蒸馏、汽提、萃取等分离过程,在化工、环保等领域也有广阔的应用前景.论述了超重力技术的基本原理及特点,重点介绍了超重力技术在化工尾气处理、精馏、纳米材料、催化剂制备及消除粉尘等方面的应用,并对超重力技术的研究方向和应用前景做了展望.【期刊名称】《化工装备技术》【年(卷),期】2016(037)005【总页数】4页(P61-64)【关键词】超重力;过程强化;吸收;蒸馏;传质过程【作者】郭浩;牛杰【作者单位】中国石化长城能源化工(宁夏)有限公司;中国石化长城能源化工(宁夏)有限公司【正文语种】中文【中图分类】TQ051.8超重力HIGEE（high gravity）技术是一种过程强化的新技术，主要是通过强大的离心力——超重力，使气-液流速及填料的比表面积大大提高，液体在高湍动、高分散、强混合及界面更新急速的条件下与气体以极大的相对速度在弯曲流道中逆向接触，从而强化传质过程。

超重力技术广泛应用于吸收、蒸馏、汽提、萃取等分离过程［1］。

与传统技术相比，超重力技术在实际应用中主要有以下特点［1-5］：（1）传递效率显著提高，传递系数可提高1～3个数量级，极大地减小了设备的体积，降低了设备投资。

（2）物料在设备内的停留时间极短（0.1～1.0 s），适用于某些特殊的反应及处理过程。

（3）易于操作及开停车，维护检修方便。

（4）填料不易堵塞。

（5）气相压降小，动力能耗小，适用于大气量、高气速的场合。

超重力设备结构如图1所示，主要由外壳、转轴、转子、填料及液体分布器等组成。

该设备核心部分是转子，其主要作用是装载和固定填料，在动力驱动下带动填料旋转，以实现良好的气液接触。

在压力作用下，气相由进气口进入外腔，在转轴外缘处进入填料，最后从排气口排出；液体由喷水管进入，经喷头洒在转轴内缘，在离心力的作用下进入转轴外缘。

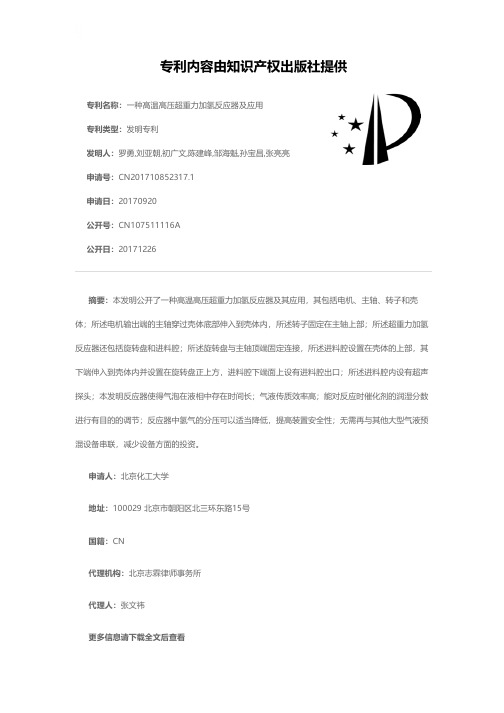

专利名称：一种高温高压超重力加氢反应器及应用
专利类型：发明专利
发明人：罗勇,刘亚朝,初广文,陈建峰,邹海魁,孙宝昌,张亮亮申请号：CN201710852317.1
申请日：20170920
公开号：CN107511116A
公开日：
20171226
专利内容由知识产权出版社提供
摘要：本发明公开了一种高温高压超重力加氢反应器及其应用，其包括电机、主轴、转子和壳体；所述电机输出端的主轴穿过壳体底部伸入到壳体内，所述转子固定在主轴上部；所述超重力加氢反应器还包括旋转盘和进料腔；所述旋转盘与主轴顶端固定连接，所述进料腔设置在壳体的上部，其下端伸入到壳体内并设置在旋转盘正上方，进料腔下端面上设有进料腔出口；所述进料腔内设有超声探头；本发明反应器使得气泡在液相中存在时间长；气液传质效率高；能对反应时催化剂的润湿分数进行有目的的调节；反应器中氢气的分压可以适当降低，提高装置安全性；无需再与其他大型气液预混设备串联，减少设备方面的投资。

申请人：北京化工大学
地址：100029 北京市朝阳区北三环东路15号
国籍：CN
代理机构：北京志霖律师事务所
代理人：张文祎
更多信息请下载全文后查看。

专利名称：一种超重力药剂循环吸收硫化氢的反应装置专利类型：实用新型专利
发明人：刘杰,金磊,付裕,高凌霄,刘亮,闫化云,庄传晶
申请号：CN201621062486.2
申请日：20160918
公开号：CN206064127U
公开日：
20170405
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种超重力药剂循环吸收硫化氢的反应装置，包括超重力旋转反应器，二个药剂罐通过管道与二个药剂循环泵连接，二个药剂循环泵通过管道与超重力旋转反应器的中上部连接，超重力旋转反应器的底部通过管道分别与二个药剂罐的顶部连接，超重力旋转反应器通过管道与旋风分离器连接，旋风分离器顶部连接净化气管道；旋风分离器的底部通过管道分别与二个药剂罐的顶部连接；本实用新型的装置，脱硫剂循环使用，既保证了脱硫剂充分同气相中硫化氢接触反应，又节省了脱硫剂，降低了脱硫成本。

对于海洋采油平台，本装置可实现撬装化，占地空间小，可就地实现伴生气(或天然气)脱硫操作，降低硫化氢对输气海管腐蚀，有利于保护整条输气海管。

申请人：中海油(天津)管道工程技术有限公司
地址：300452 天津市塘沽区渤海石油路688号港建1号楼
国籍：CN
代理机构：天津市北洋有限责任专利代理事务所
代理人：陆艺
更多信息请下载全文后查看。

专利名称：超重力湿法氧化反应器及其污水处理设备与方法专利类型：发明专利
发明人：仇文俊
申请号：CN201510244378.0
申请日：20150514
公开号：CN104843946A
公开日：
20150819
专利内容由知识产权出版社提供
摘要：本发明提供一种超重力湿法氧化反应器，其特征在于，一种超重力湿法氧化反应器，其特征在于，包括：外壳；主轴，可转动的安装于外壳内；转鼓，固定在主轴上，并且在主轴的带动下进行旋转，转鼓与主轴之间形成导气通道，转鼓具有碟片组，碟片组具有多个碟片，碟片之间具有预定宽度的间隙；进气口，位于外壳上，将气体通向导气通道；污水入口，位于外壳上；液体分布器，环绕于主轴的外侧，其中，主轴中央具有导液管，与液体分布器相通，污水从污水入口进入导液管中，并通过液体分布器向碟片上喷洒，在碟片上与气体接触发生反应。

本发明针对高浓度、高毒性的污水，设备体积小、效率高。

申请人：上海秀特化工科技有限公司
地址：201201 上海市浦东新区上丰路977号1幢B座263室
国籍：CN
代理机构：上海精晟知识产权代理有限公司
代理人：冯子玲
更多信息请下载全文后查看。

超重力反应器和吸收氧化塔组合工艺用于催化剂尾气治理求实
【期刊名称】《化工装备技术》
【年(卷),期】2012(33)4
【摘要】由中国石化抚顺石油化工研究院、催化剂抚顺分公司和南京分公司共同开发的催化剂生产尾气NOx治理技术，2012年7月通过中国石化科技开发部组织的技术鉴定。

该技术采用超重力反应器和吸收氧化塔组合工艺．以自主研发的超重力设备为核心，选择清洁的吸收液以及除尘、降温等一系列的配套设计，形成了集设备、药剂和工艺流程为一体的专有集成技术。

该技术具有反应器结构独特、传质效率高、流程短、操作简单、不产生二次污染等特点。

【总页数】1页(P35-35)
【关键词】超重力反应器;催化剂生产;尾气治理;中国石化抚顺石油化工研究院;吸收液;氧化塔;工艺用;技术鉴定
【作者】求实
【作者单位】
【正文语种】中文
【中图分类】TQ132.32
【相关文献】
1.超重力反应器用于产物为气-液-固三相的催化剂制备 [J], 黄伟莉;侯晋;王慈林;张帮亮;陈建峰;张鹏远
2.ABS车间凝聚尾气治理通过组合工艺大庆石化三厂尾气实现达标排放 [J], 陈可潜;
3.浅析乙烯装置反应器催化剂再生尾气治理对策 [J], 林国荣;邹铖;曹洪涛
4.浅析乙烯装置反应器催化剂再生尾气治理对策 [J], 林国荣;邹铖;曹洪涛
5.克劳斯工艺尾气治理采用干式超净工艺实现低碳和超低排放的应用研究 [J], 詹威全
因版权原因，仅展示原文概要，查看原文内容请购买。
