转子不平衡故障诊断方法及应用实例分析

转子不平衡的故障机理与诊断(1)转子不平衡是由于转子部件质量偏心或转子部件出现缺损造成的故障，它是旋转机械最常见的故障。

据统计，旋转机械约有一半以上的故障与转子不平衡有关。

因此，对不平衡故障的研究与诊断也最有实际意义。

一、不平衡的种类造成转子不平衡的具体原因很多，按发生不平衡的过程可分为原始不平衡、渐发性不平衡和突发性不平衡等几种情况。

原始不平衡是由于转子制造误差、装配误差以及材质不均匀等原因造成的，如出厂时动平衡没有达到平衡精度要求，在投用之初，便会产生较大的振动。

渐发性不平衡是由于转子上不均匀结垢，介质中粉尘的不均匀沉积，介质中颗粒对叶片及叶轮的不均匀磨损以及工作介质对转子的磨蚀等因素造成的。

其表现为振值随运行时间的延长而逐渐增大。

突发性不平衡是由于转子上零部件脱落或叶轮流道有异物附着、卡塞造成，机组振值突然显著增大后稳定在一定水平上。

不平衡按其机理又可分为静失衡、力偶失衡、准静失衡、动失衡等四类。

二、不平衡故障机理设转子的质量为M，偏心质量为m，偏心距为e，如果转子的质心到两轴承连心线的垂直距离不为零，具有挠度为a，如图1-1所示。

图1-1 转子力学模型由于有偏心质量m和偏心距e的存在，当转子转动时将产生离心力、离心力矩或两兼而有之。

离心力的大小与偏心质量m、偏心距e及旋转角速度ω有关，即F＝meω2。

众所周知，交变的力（方向、大小均周期性变化）会引起振动，这就是不平衡引起振动的原因。

转子转动一周，离心力方向改变一次，因此不平衡振动的频率与转速相一致，振动的幅频特性及相频特性。

三、不平衡故障的特征实际工程中，由于轴的各个方向上刚度有差别，特别是由于支承刚度各向不同，因而转子对平衡质量的响应在x、y方向不仅振幅不同，而且相位差也不是90°,因此转子的轴心轨迹不是圆而是椭圆，如图1-2所示。

由上述分析知，转子不平衡故障的主要振动特征如下。

(1) 振动的时域波形近似为正弦波（图1-2）。

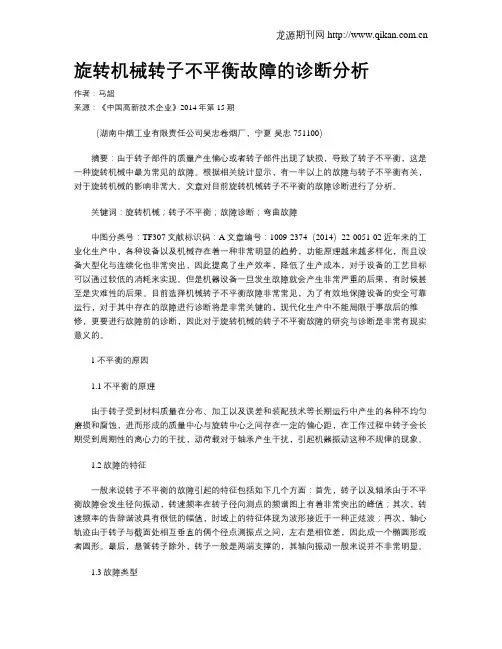

旋转机械转子不平衡故障的诊断分析作者：马超来源：《中国高新技术企业》2014年第15期（湖南中烟工业有限责任公司吴忠卷烟厂，宁夏吴忠 751100）摘要：由于转子部件的质量产生偏心或者转子部件出现了缺损，导致了转子不平衡，这是一种旋转机械中最为常见的故障。

根据相关统计显示，有一半以上的故障与转子不平衡有关，对于旋转机械的影响非常大。

文章对目前旋转机械转子不平衡的故障诊断进行了分析。

关键词：旋转机械；转子不平衡；故障诊断；弯曲故障中图分类号：TF307文献标识码：A文章编号：1009-2374（2014）22-0051-02近年来的工业化生产中，各种设备以及机械存在着一种非常明显的趋势，功能原理越来越多样化，而且设备大型化与连续化也非常突出，因此提高了生产效率，降低了生产成本，对于设备的工艺目标可以通过较低的消耗来实现。

但是机器设备一旦发生故障就会产生非常严重的后果，有时候甚至是灾难性的后果。

目前选择机械转子不平衡故障非常常见，为了有效地保障设备的安全可靠运行，对于其中存在的故障进行诊断将是非常关键的，现代化生产中不能局限于事故后的维修，更要进行故障前的诊断，因此对于旋转机械的转子不平衡故障的研究与诊断是非常有现实意义的。

1不平衡的原因1.1不平衡的原理由于转子受到材料质量在分布、加工以及误差和装配技术等长期运行中产生的各种不均匀磨损和腐蚀，进而形成的质量中心与旋转中心之间存在一定的偏心距，在工作过程中转子会长期受到周期性的离心力的干扰，动荷载对于轴承产生干扰，引起机器振动这种不规律的现象。

1.2故障的特征一般来说转子不平衡的故障引起的特征包括如下几个方面：首先，转子以及轴承由于不平衡故障会发生径向振动，转速频率在转子径向测点的频谱图上有着非常突出的峰值；其次，转速频率的告辞谐波具有很低的幅值，时域上的特征体现为波形接近于一种正炫波；再次，轴心轨迹由于转子与截面处相互垂直的俩个径点测振点之间，左右是相位差，因此成一个椭圆形或者圆形。

汽轮机转子不平衡的诊断及治理王占国摘要：汽轮机转子属于汽轮机重要组成结构，汽轮机在使用过程中，往往会因为转子出现故障而影响汽轮机的正常使用，比如说转子重心偏离、转子破损等。

根据统计分析，旋转机械绝大多数故障都与转子不平衡有密切的联系，在汽轮机方面同样如此。

因此，对于汽轮机转子的不平衡诊断有着非常重要的作用和意义。

关键词：汽轮机；转子不平衡；诊断；治理1汽轮机转子运行原理汽轮机是一种将蒸汽的热能转换成机械功的旋转式原动机，蒸汽膨胀后压力降低，速度提升，把热能转化成动能，机械能，带动发动机。

转子在瞬间的加热冷却后，得到较大热应力，蒸汽对转子的换热系数影响很大，以及转子的结构，轴承等要素。

汽轮机启动过程需要控制转子的热应力，冲动力影响运动物体的质量和速度变化和转子的临界转速、不平衡响应和稳定性。

一维模型以及二维模型的计算需要使用有限元来求解固有频率以及瞬态响应，重点分析温度场。

在温度的冷热交换中，转子承受交变热应力，计算机控制监测转子热应力，优化了启动程序，提升汽轮机的经济性和发电效率。

热血原理中，温度升高导致循环次数减少，气温气压都是影响转子系统动力特性的计算因素，汽轮机进汽，引起转子震动，从盘车转速上升为同步转速，降低热应力。

热分析计算出各个节点温度，计算方法主要有有限元、传递矩阵法、模态综合法和刚度法。

转子温度升高会加大偏差，材料也会影响数值，但决定因素还是转子的内外温差。

转子寿命预测考虑屈服极限问题，当转速值超过报警极限，就当即产生转速保持。

温度要低于蒸汽饱和度，中心无内热源，蠕变与疲劳交互作用，转子热应力，热流密度，热梯度等，结合计算出热应力和位移。

热量凝结后传递转子表面，热能与其它形式能量转换，推算出向量公式。

過程复杂，温度升高参数变化，热应力的寿命损耗计算，转轴的升温，保持应力裕度，温度的分布随时间变化的载荷，设置时间曲线，与温度曲线相互作用。

大容量的汽轮机应用双层杠结构，因此要减薄壁厚，放热系数也随着转子的温度表换，无论轴向还是径向都较平缓。

转动设备常见振动故障频谱特征及案例分析一、不平衡转子不平衡是由于转子部件质量偏心或转子部件出现缺损造成的故障，它是旋转机械最常见的故障。

结构设计不合理，制造和安装误差，材质不均匀造成的质量偏心，以及转子运行过程中由于腐蚀、结垢、交变应力作用等造成的零部件局部损坏、脱落等，都会使转子在转动过程中受到旋转离心力的作用，发生异常振动。

转子不平衡的主要振动特征：1、振动方向以径向为主，悬臂式转子不平衡可能会表现出轴向振动；2、波形为典型的正弦波；3、振动频率为工频，水平与垂直方向振动的相位差接近90度。

案例：某装置泵轴承箱靠联轴器侧振动烈度水平13.2 mm／s，垂直11.8mm／s，轴向12.0 mm／s。

各方向振动都为工频成分，水平、垂直波形为正弦波，水平振动频谱如图1所示，水平振动波形如图2所示。

再对水平和垂直振动进行双通道相位差测量，显示相位差接近90度。

诊断为不平衡故障，并且不平衡很可能出现在联轴器部位。

解体检查未见零部件的明显磨损，但联轴器经检测存在质量偏心，动平衡操作时对联轴器相应部位进行打磨校正后振动降至2.4 mm／s。

二、不对中转子不对中包括轴系不对中和轴承不对中两种情况。

轴系不对中是指转子联接后各转子的轴线不在同一条直线上。

轴承不对中是指轴颈在轴承中偏斜，轴颈与轴承孔轴线相互不平行。

通常所讲不对中多指轴系不对中。

不对中的振动特征：1、最大振动往往在不对中联轴器两侧的轴承上，振动值随负荷的增大而增高；2、平行不对中主要引起径向振动，振动频率为2倍工频，同时也存在工频和多倍频，但以工频和2倍工频为主；3、平行不对中在联轴节两端径向振动的相位差接近180度；4、角度不对中时，轴向振动较大，振动频率为工频，联轴器两端轴向振动相位差接近180度。

案例：某卧式高速泵振动达16.0 mm／s，由振动频谱图(图3)可以看出，50 Hz（电机工频）及其2倍频幅值显着，且2倍频振幅明显高于工频，初步判定为不对中故障。

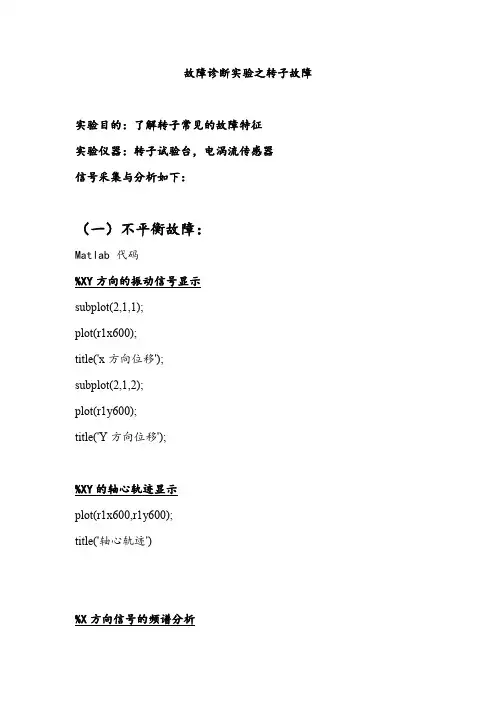

故障诊断实验之转子故障实验目的：了解转子常见的故障特征实验仪器：转子试验台，电涡流传感器信号采集与分析如下：（一）不平衡故障：Matlab 代码%XY方向的振动信号显示subplot(2,1,1);plot(r1x600);title('x方向位移');subplot(2,1,2);plot(r1y600);title('Y方向位移');%XY的轴心轨迹显示plot(r1x600,r1y600);title('轴心轨迹')%X方向信号的频谱分析t1=1/SampleFrequency:1/SampleFrequency:DataCount/SampleFrequenc y;subplot(2,1,1);plot(t1,r1x600);title('X方向位移信号')N=length(t1);subplot(2,1,2);plot((-N/2:N/2-1)*2000/N,abs(fftshift(fft(r1x600,N)))*2/N)title('x方向频谱图')axis([0 50 0 100]);% Y方向信号的频谱分析t1=1/SampleFrequency:1/SampleFrequency:DataCount/SampleFrequenc y;subplot(2,1,1);plot(t1,r1y600);title('Y方向位移信号')N=length(t1);subplot(2,1,2);plot((-N/2:N/2-1)*2000/N,abs(fftshift(fft(r1y600,N)))*2/N)title('Y方向频谱图')axis([0 50 0 100]);实验数据分析：600转时的X,Y位移信号600转时的轴心轨迹X方向振动频谱Y方向振动频谱1200转时的XY位移信号：1200转时的轴心轨迹1200转时的频谱分析1800转时的XY位移信号：1800转时的轴心轨迹1800转时的频谱分析：转子不平衡故障实验结论：（1）X,Y方向振动的时域波形近似为正弦波（2）从频谱图上观察发现能量集中在基频，会出现小的高次谐波（如图600转时能量集中在10HZ，1200转时能量集中在20HZ，1800转时能量集中在30HZ，且在二倍频三倍频上有微小分量）（3）转子轴心轨迹近似椭圆（1800转时椭圆扭曲情况较为严重）（4）振动强烈程度随转速变化㈡不对中故障Matlab代码：同不平衡故障实验数据分析：1200转时的时域波形：1200转时的轴心轨迹1200转时的频谱分析X方向Y方向1500转时的时域波形1500转时的轴心轨迹1500转时的频谱分析X方向Y方向1800转时的时域波形1800转时的轴心轨迹1800转的频谱分析X方向Y方向转子不对中故障实验结论：（1）时域波形为两个正弦信号的叠加（2）频谱上能量集中在一倍频和二倍频，这是由于联轴器的转频为转子转频的二倍（3）轴心轨迹为8字形或香蕉形（4）从本次实验结果来看，1500转时不对中信号最明显，即不对中状态受到转速的影响㈢动静碰磨故障Matlab代码：同不平衡故障实验数据分析：600转时的时域波形600转时的轴心轨迹600转时的频谱分析X方向Y方向1200转时的时域波形1200转时的轴心轨迹1200转时的频谱分析X方向Y方向1800转时的时域波形1800转时的轴心轨迹1800转时的频谱分析X方向Y方向转子动静碰磨故障实验结论：（1）时域波形为正弦波与噪声的叠加（2）轴心轨迹不规则扩散，且有突变点（3）能量分布较为分散，一倍频，二倍频，三倍频均匀能量分布小结：通过本次实验，我对转子故障特征的认识更为深刻，对测试系统如何搭建，信号如何处理有了初步的了解，通过用matlab分析采集的信号，实践结合理论，印证了课堂上讲述的知识，感觉收获很多。

第6章旋转机械故障诊断机械卓越1401唐广——2017.11.07目录1旋转机械及转子特性介绍认识机械振动23转子的不平衡振动不平衡分析案例41.1 旋转机械定义旋转机械指主要功能由旋转运动完成的机械 汽轮机、电动机、离心式水泵、风机等 核心部分：转子组件转轴及固定安装在其上的各类盘状零件1.2 转子系统分类刚性转子系统转动频率低于转子一阶横向固有频率 如：电动机、中小型离心风机柔性转子系统转动频率低于转子一阶横向固有频率如：燃气轮机转子固有频率任何结构都具有固有频率，其值由本身的结构所决定结构具有多阶固有频率每一阶固有频率对应一个临界转速1.3 保证安全运行的轴系转速一般要求 刚性转子系统N < 0.75N c1柔性转子系统1.4N c1 < N < 0.7N c2N c2表示轴系的一阶、二阶临界转速式中，N c1 、临界转速（与固有频率对应）机组临界转速可以由产品样本查到，但可能改变； 与产品结构、刚度、质量有关机械振动可分为 自由振动 受迫振动自激振动2、认识机械振动2.1自由振动 在经历某一初始扰动后，不再受外界力的激励和干扰的情形下所发生的振动2.2受迫振动 指在外来力函数的激励下而产生的振动。

通常，受迫振动按照激励力的频率振动。

2.2自激振动 指由振动体自身所激励的振动。

维持振动的交变力是由运动本身产生或控制的。

自激振动的频率以转子的固有频率为主，或在固有频率附近3.1 不平衡故障原因分析•制造时几何尺寸不同心，材质不匀•安装方式不好，如用斜键等•轴水平放置太久，或受热不均，造成永久或暂时变形•工作中液、固杂质或腐蚀，使转子不对称磨损或不对称沉积•零件配合过松，旋转时间隙变大，造成偏心3.2 不平衡的原因3.2 不平衡的原因3.2 不平衡的原因3.2 不平衡的原因3.3 不平衡的分类按发生不平的过程可分为•原始性不平衡•渐发性不平衡•突发性不平衡按机理可分为•静不平衡•偶不平衡（力偶不平衡）•动不平衡不平衡特征表现为一个与转动频率同步的离心矢量，离心力 F = Mew2从而激发转子的振动3.4 不平衡故障的信号特征3、转子的不平衡振动频时域波形为近似的等幅正弦波轴心轨迹为比较稳定的圆或椭圆，这是由轴承座及基础的水平刚度和垂直刚度不同造成的频谱图上转子转动频率处的振幅增大，能量集中于1x频处例6-1某厂大功率离心式氢气压缩机，经停机大检修后开机，运行后不到两天出现故障。

转子不对中的故障诊断大型机组通常由多个转子组成，各转子之间用联轴器联接构成轴系，传递运动和转矩。

由于机器的安装误差、工作状态下热膨胀、承载后的变形以及机器基础的不均匀沉降等，有可能会造成机器工作时各转子轴线之间产生不对中。

具有不对中故障的转子系统在其运转过程中将产生一系列有害于设备的动态效应，如引起机器联轴器偏转、轴承早期损坏、油膜失稳、轴弯曲变形等，导致机器发生异常振动，危害极大。

一、转子不对中的类型如图1-1所示，转子不对中包括轴承不对中和轴系不对中两种情况。

轴颈在轴承中偏斜称为轴承不对中。

轴承不对中本身不会产生振动，它主要影响到油膜性能和阻尼。

在转子不平衡情况下，由于轴承不对中对不平衡力的反作用，会出现工频振动。

机组各转子之间用联轴节连接时，如不处在同一直线上，就称为轴系不对中。

通常所讲的不对中多指轴系不对中。

造成轴系不对中的原因有安装误差、管道应变影响、温度变化热变形、基础沉降不均等。

由于不对中，将导致轴向、径向交变力，引起轴向振动和径向振动。

由于不对中引起的振动会随不对中严重程度的增加而增大。

不对中是非常普遍的故障，即使采用自动调位轴承和可调节联轴器也难以使轴系及轴承绝对对中。

当对中超差过大时，会对设备造成一系列有害的影响，如联轴节咬死、轴承碰磨、油膜失稳、轴挠曲变形增大等，严重时将造成灾难性事故。

图1-1 转子不对中的受力情况如图1-2所示，轴系不对中一般可分为以下三种情况:(1)轴线平行位移，称为平行不对中;(2)轴线交叉成一角度，称为角度不对中;(3)轴线位移且交叉，称为综合不对中。

图1-2 齿式联轴器转子不对中形式二、不对中振动的机理大型高速旋转机械常用齿式联轴器，中小设备多用固定式刚性联轴器，不同类型联轴器及不同类型的不对中情况，振动特征不尽相同，在此分别加以说明。

1(齿式联轴器连接不对中的振动机理齿式联轴器由两个具有外齿环的半联轴器和具有内齿环的中间齿套组成。

两个半联轴器分别与主动轴和被动轴连接。

不对中故障诊断及案例（图）一、什么是不对中？机组各转子之间由联轴器联接构成轴系，传递运动和转矩。

由于机器的安装误差、承载后的变形以及机器基础的沉降不均等，造成机器工作状态时各转子轴线之间产生轴线平行位移、轴线角度位移或综合位移等对中变化误差，统称为不对中。

不对中这个术语在有些场合会引起歧义。

在状态监测中不对中通常指的是由联轴器联接转子引起的不对中。

（在一个设备两端轴承中心不在一个轴线上有的场合也叫做轴承不对中）。

1.1 什么是对中什么是联轴器不对中：从上面不对中的定义可以看出，实际中是不可能存在理想的完全在一条直线上的转子联接。

因此，实际运行的转子总是存在一定的不对中量的。

在工业现场使用的旋转机械设备有“二不一有”的说法，就是任何运动的机械设备总是有“不平衡”，“不对中”，有“摩擦”。

因此，和不平衡一样，不对中只有在不对中量超过一定程度才称之为不对中故障，只有超过一定程度成为故障后才需要进行维修维护处理。

二、不对中的类型和危害2.1 不对中的类型1.平行不对中轴线产生平行位移，叫做平行不对中。

2.角度不对中轴线角度位移，叫做角度不对中。

3.综合不对中轴线即产生平行位移又产生角度位移，叫做综合不对中。

综合不对中=平行不对中+角度不对中2.2 不对中的危害有文献记录，几乎50%的旋转机械的停机故障是由不对中引起的。

也有资料称转子系统机械故障的60%是由不对中引起的。

上图为对两种联轴器不同对中情况的红外成像图，右侧的不对中情况明显的产生更大的热量。

良好的对中将带来：●减少生产损失●延长设备的生产时间●减少轴承和密封失效●减少设备的振动●减少联轴节的磨损●降低维修成本●解决对中不良故障将使您节约运行成本一个联轴节对中偏差0.5mm的电机的电流是12.2 A，使用激光对中仪对中后，联轴节对中偏差降为0.05mm，此时电机电流降为11.8 A，节约了3.28%的能量。

我们只按节约1%的能量来进行下面的计算。

设备不平衡诊断案例
设备不平衡是设备故障的一种常见形式，它会导致设备振动增大，磨损加剧，甚至可能引起设备故障或事故。

以下是一个设备不平衡的诊断案例：
某化工厂有一台大型离心机，用于分离化学物质。

在过去的一年中，操作员发现该离心机在运行过程中振动逐渐增大，同时伴随着异常的噪音。

尽管离心机仍在正常工作，但这种振动和噪音的增加表明可能存在设备故障。

工厂维修人员首先检查了离心机的机械部分，如轴承、齿轮等，未发现明显异常。

然后他们对离心机的旋转部分进行了检查，发现转子不平衡。

转子不平衡可能是由于转子材料不均匀、转子受到外力作用、转子热变形等原因引起的。

维修人员对转子进行了重新平衡校准，并对离心机进行了整体检查和维修。

经过这些工作后，离心机的振动和噪音问题得到了解决，设备运行恢复正常。

这个案例表明，对于设备故障的诊断，需要综合考虑多个因素，包括设备的运行历史、故障现象、机械结构等。

同时，也需要采用各种检测和诊断技术，如振动分析、声发射技术、油液分析等，以准确地定位故障原因，制定合理的维修方案，保证设备的正常运行。

转机械转子不平衡故障诊断与处理哎呀，这转机械转子不平衡故障可真让人头疼啊！你说要是这转子不平衡，那机器还能正常运转吗？肯定不能啊！那怎么办呢？别着急，我这就来给你说说怎么诊断和处理这个问题。

咱们得弄清楚什么叫转机械转子不平衡。

简单来说，就是转子的重心和旋转轴之间的距离不相等，导致转子在运转过程中产生振动和噪音。

这可不是一个小问题，如果不及时处理，可能会导致机器损坏甚至出现安全事故。

那么，如何诊断这种故障呢？其实也很简单，只要用一个叫做动平衡仪的工具就行了。

动平衡仪是一种专门用来检测物体平衡性能的仪器，它可以通过测量转子的振动情况来判断是否存在不平衡现象。

如果你没有动平衡仪，也可以用手摸一摸转子，感觉一下有没有明显的摇晃感。

不过这个方法比较费时间，而且准确性可能不如动平衡仪高。

找到问题所在之后，接下来就是处理了。

处理转机械转子不平衡的方法有很多种，这里我就给你介绍几种常见的方法吧。

第一种方法是增加转子的重量。

这种方法的原理是通过增加转子的重量，使得转子的重心下降，从而达到平衡的目的。

不过这种方法需要重新设计和制造转子，成本比较高，而且对于某些特殊场合可能不太适用。

第二种方法是减少转子的重量。

这种方法的原理是通过减轻转子的重量，使得转子的重心上升，从而达到平衡的目的。

不过这种方法同样需要重新设计和制造转子，成本也比较高。

第三种方法是给转子加装偏心块。

偏心块是一种专门用来调整转子平衡的装置，它可以在一定程度上抵消转子的不平衡力矩，从而达到平衡的目的。

这种方法操作简单，成本较低，但是对于一些高速旋转的转子可能不太适用。

第四种方法是给转子做动平衡校正。

动平衡校正是通过专业的技术和设备，对转子进行精确的平衡调整，使得转子的重心和旋转轴之间的距离达到最佳状态。

这种方法效果最好，但是成本也最高。

处理转机械转子不平衡故障需要根据具体情况选择合适的方法。

如果你对这个问题不是很了解，建议还是找专业人士来处理吧。

毕竟安全第一嘛！。

转机械转子不平衡故障诊断与处理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!机械转子不平衡故障是导致旋转机械振动的主要原因之一。

转子不平衡故障诊断实例发布时间：2021-10-09T01:13:36.168Z 来源：《中国电业》2021年第15期作者：谢春燕[导读] 旋转设备故障的多样性以及故障因果关系的非对应性，使得旋转设备故障诊断较为复杂。

谢春燕国家能源集团宁夏煤业有限责任公司煤制油化工安装检修分公司宁夏灵武， 750411摘要：旋转设备故障的多样性以及故障因果关系的非对应性，使得旋转设备故障诊断较为复杂。

本文故障诊断实例来自化工单位真实的案例，对转子不平衡故障特征进行了详细的分析和描述，同时验证了转子不平衡故障分析结论，对旋转设备故障诊断有实际的参考意义。

关键词：压缩机；故障；诊断；不平衡1 设备基本情况由GE新比隆公司设计制造的甲醇合成气压缩机，包括一台4.0MPa中压过热蒸汽驱动的透平、一台BCL455型（低压缸）和一台2BCL506型（高压缸）离心式压缩机，其中蒸汽透平布置在中间，压缩机高压缸分二段。

该压缩机2017年更换了高低压缸转子、干气密封，2020年更换干气密封、检查了轴瓦，正常运行时转速保持在9500rpm左右（额定转速9725rpm），一直以来机组的振动、位移、瓦温等未发现异常情况。

2 机组故障情况说明该机组高压缸两侧振动幅值正常在10um左右稳定运行，2021年7月28日高压缸两侧振动同时突增15um左右，瞬间突增后振动幅值稳定在25μm左右继续运行。

此过程中低压缸及汽轮机振动幅值稳定。

7月29日08:40计划停机检修，09:50退气降转速至8100RPM时高压缸振动高高联锁跳车（H=50um,HH=70um)，非正常停机。

3 机组故障特征分析（1）高压缸两侧振动测点在7月28日10:31分同时上涨约15um左右。

低压缸及汽轮机各振动测点稳定。

说明故障只发生在高压缸上。

（2）高压缸两侧振动测点波动的同时，四个测点相位同时也发生了变化。

具体变化见下表：（3）高压缸振动突变主要成分表现为1X。

（4）高压缸振动突变前后轴心轨迹表现为椭圆形，正进动。
