电路的作用及基本组成 一、什么是电路？

电路的基本概念和基本定律一、电路基本概述1.电流流经的路径叫电路，它是为了某种需要由某些电工设备或元件按一定方式组合起来的，它的作用是A：实现电能的传输和转换；B：传递和处理信号（如扩音机、收音机、电视机）。

一般电路由电源、负载和连接导线（中间环节）组成。

（1）电源是一种将其它形式的能量转换成电能或电信号的装置，如：发电机、电池和各种信号源。

（2）负载是将电能或电信号转换成其它形式的能量或信号的用电装置。

如电灯、电动机、电炉等都是负载，是取用电能的设备，它们分别将电能转换为光能、机械能、热能。

（3）变压器和输电线是中间环节，是连接电源和负载的部分，它起传输和分配电能的作用。

2. 电路分为外电路和内电路。

从电源一端经过负载再回到电源另一端的电路，称为外电路；电源内部的通路称为内电路。

3．电路有三种状态：通路、开路和短路。

（1）通路是连接负载的正常状态；（2）开路是R→∝或电路中某处的连接导线断线，电路中的电流I＝0，电源的开路电压等于电源电动势，电源不输出电能。

例如生产现场的电流互感器二次侧开路，开路电压很高，将对工作人员和设备造成很大威胁；（3）短路是相线与相线之间或相线与大地之间的非正常连接，短路时，外电路的电阻可视为零，电流有捷径可通，不再流过负载。

因为在电流的回路中仅有很小的电源内阻，所以这时的电流很大，此电流称为短路电流。

短路也可发生在负载端或线路的任何处。

产生短路的原因往往是由于绝缘损坏或接线不慎，因此经常检查电气设备和线路的绝缘情况是一项很重要的安全措施。

为了防止短路事故所引起的后果，通常在电路中接入熔断器或自动断路器，以便发生短路时，能迅速将故障电路自动切除。

4、电路中产生电流的条件：（1）电路中有电源供电；（2）电路必须是闭合回路；5、电路的功能：（1）传递和分配电能。

如电力系统，它是由发电机，升压变压器，输电线、降压变压器、供配电线路和各种高、低压电器组成。

（2）传递和处理信号。

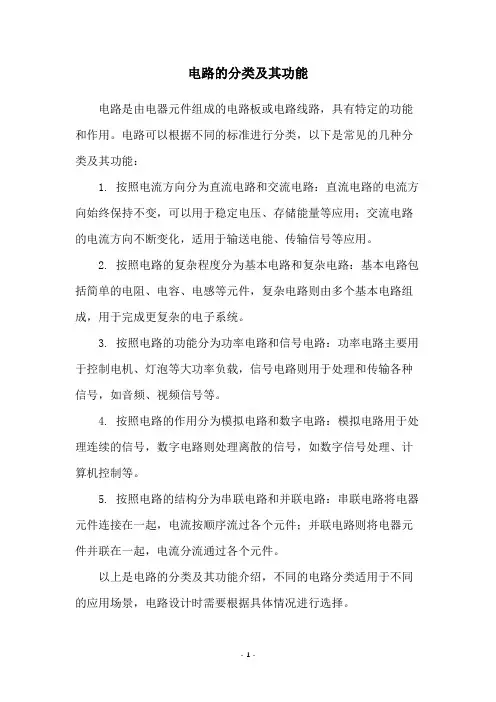

电路的分类及其功能
电路是由电器元件组成的电路板或电路线路，具有特定的功能和作用。

电路可以根据不同的标准进行分类，以下是常见的几种分类及其功能：
1. 按照电流方向分为直流电路和交流电路：直流电路的电流方向始终保持不变，可以用于稳定电压、存储能量等应用；交流电路的电流方向不断变化，适用于输送电能、传输信号等应用。

2. 按照电路的复杂程度分为基本电路和复杂电路：基本电路包括简单的电阻、电容、电感等元件，复杂电路则由多个基本电路组成，用于完成更复杂的电子系统。

3. 按照电路的功能分为功率电路和信号电路：功率电路主要用于控制电机、灯泡等大功率负载，信号电路则用于处理和传输各种信号，如音频、视频信号等。

4. 按照电路的作用分为模拟电路和数字电路：模拟电路用于处理连续的信号，数字电路则处理离散的信号，如数字信号处理、计算机控制等。

5. 按照电路的结构分为串联电路和并联电路：串联电路将电器元件连接在一起，电流按顺序流过各个元件；并联电路则将电器元件并联在一起，电流分流通过各个元件。

以上是电路的分类及其功能介绍，不同的电路分类适用于不同的应用场景，电路设计时需要根据具体情况进行选择。

- 1 -。

电路基础思考题（开放性题）思考题1.电路的基本作⽤是什么？答：作⽤是电能的传输、转换与分配，信号的传递与处理2.什么是理想电路元件？电路模型能完全表⽰实际电路吗？或者说，能否对⼀个实际电路建⽴多套电路模型？试举例说明。

答：理想元件是实际器件理想化、抽象化的模型；不能，电路模型只能表⽰实际电路的主要电磁特性；可以，例如⼀个线状电阻在低频时主要表现为电阻特性，⾼频时会显⽰出电感特性3.什么是集总参数电路？为什么⼯作在很⾼频率的集成电路或电⼦系统，通常也有很⾼的集成度或较⼩的体积？答：由集总参数元件构成的电路称为集总参数电路；集总电路的假设是：电路或元件的尺⼨远⼩于电路⼯作信号的波长。

由c=λv知，当v很⼤时，λ就会很⼩，这是较⼩体积的电路元件也可以满⾜集总假设，构成集总参数电路4.如果⼀段通信电缆（结构如下图所⽰）的长度⼤于信号波长，则电缆导线上各处的电流及1-1'、2-2'、…、n-n'处的电压是否相等？若不等，你能否对该电缆建⽴⼀个较有说服⼒的等效电路模型？答:电流电压均相等（若不满⾜集总假设则电压处处都不相等）5.你怎样理解电路的“正常⼯作”与“⾮正常⼯作”？如果⼀个电路不能正常⼯作，可能是哪⼏⽅⾯的问题（对不同原因归纳出3种以上类别）？答：当电路满⾜正常⼯作的条件时可以正常⼯作，⽐如说，电流不能超过电流表的额定电流值，当部分电路元件不能正常⼯作时电路即“⾮正常⼯作”；⼀个电路不能正常⼯作的原因是多⽅⾯的，如下⾯三种类型：①结构变化：断路，开路，元件烧坏②环境因素：环境过于潮湿，灰尘多③内部因素：电源没电了6.举例说明什么是电压、电流的实际⽅向、参考⽅向、关联参考⽅向。

实际电压与电流有正负之分吗？电功率正负的意义是什么？答：电压的实际⽅向是元件两端的电流的实际⽅向；电流的实际⽅向是⽀路中的电⼦定向移动的反⽅向；实际的电压和电流没有正负之分；电功率的正负表⽰的是电能的吸收或释放。

电路的基本概念
1.电路：为了某种目的，把电源与电子元件与负载连接起来即成为
电路。

（举例）
2.实际电路：是为完成某种预期的目的而设计、安装、运行的，由
电路器件和电路部件相互连接而成，具有特定的功能。

3.电路的功能：传输与处理信息、能量的传递、电量的测量、存贮
信息以及控制计算等功能。

4.电源和负载：在实际电路中，电能或电信号的发生器称为电源，
用电设备称为负载。

5.激励和响应：激励是对电源
．．而言的，电压和电流是在电源的作用
下产生的，因此电源又称为激励源；响应是对负载
．．而言的，由激励作用而在电路中产生的电压和电流称为响应。

有时，根据激励和响应之间的因果关系，把激励称为输入，响应称为输出。

6.电路模型：实际电路的电路模型是由理想电路元件
．．．．．．相互连接而成的。

7.理想元件：即在一定条件下对实际元件加以理想化，忽略它的次
要的性质，并用一个足以表征其主要性能的模型来表示它。

理想电路元件是组成电路模型的最小单元，是一种理想化的模型且具有精确的数学定义。

第一章 电路的基本概念和基本定律本章是学习电工技术的理论基础，介绍了电路的基本概念和基本定律：主要包括电压、电流的参考方向、电路元件、电路模型、基尔霍夫定律和欧姆定律、功率和电位的计算等。

主要内容： 1．电路的基本概念（1）电路：电流流通的路径，是为了某种需要由电工设备或电路元件按一定方式组合而成的系统。

（2）电路的组成：电源、中间环节、负载。

（3）电路的作用：①电能的传输及转换；②信号的传递及处理。

2．电路元件及电路模型（1）电路元件：分为独立电源和受控电源两类。

①无源元件：电阻、电感、电容元件。

②有源元件：分为独立电源和受控电源两类。

（2）电路模型：由理想电路元件所组成反映实际电路主要特性的电路。

它是对实际电路电磁性质的科学抽象和概括。

采用电路模型来分析电路，不仅使计算过程大为简化，而且能更清晰地反映该电路的物理本质。

（3）电源模型的等效变换①电压源及电阻串联的电路在一定条件下可以转化为电流源及电阻并联的电路，两种电源之间的等效变换条件为：0R I U S S =或0R U I SS =②当两种电源互相变换之后，除电源本身之外的其它外电路，其电压和电流均保持及变换前完全相同，功率也保持不变。

3．电路的基本物理量、电流和电压的参考方向以及参考电位 （1）电路的基本物理量包括：电流、电压、电位以及电功率等。

（2）电流和电压的参考方向：为了进行电路分析和计算，引入参考方向的概念。

电流和电压的参考方向是人为任意规定的电流、电压的正方向。

当按参考方向来分析电路时，得出的电流、电压值可能为正，也可能为负。

正值表示所设电流、电压的参考方向及实际方向一致，负值则表示两者相反。

当一个元件或一段电路上的电流、电压参考方向一致时，称它们为关联参考方向。

一般来说，参考方向的假设完全可以是任意的。

但应注意：一个电路一旦假设了参考方向，在电路的整个分析过程中就不允许再作改动。

（3）参考电位：人为规定的电路种的零电位点。

简述电路各组成部分的作用【分析】电路专指：由金属导线和电气以及电子部件组成的导电回路,称其为电路。

直流电通过的电路称为“直流电路”；交流电通过的电路称为“交流电路”。

电路通常由电源，负载，连接导线和辅助设备四大部分组成。

1.电源的作用：电源是提供电能的设备。

电源的作用是把非电能转变成电能。

例如，电池是把化学能转变成电能；发电机是把机械能转变成电能。

2.负载的作用：负载就是用电器，在电路中使用电能的各种设备统称为负载。

负载的作用是把电能转变为其他形式能。

例如，电炉把电能转变为内能；电动机把电能转变为机械能，等等。

通常使用的照明器具、家用电器、机床等都可称为负载。

3.导线的作用：连接导线用来把电源、负载和其他辅助设备连接成一个闭合回路，起着传输电能的作用。

4.辅助设备的作用：辅助设备是用来实现对电路的控制、分配、保护及测量等作用的。

辅助设备包括各种开关、熔断器、电流表、电压表及测量仪表等。

电源：提供电能；开关：控制电路的通断；导线：连接电路元件；用电器：消耗电能，把电能转化成其它形式的能。

【解析】电路一般包括四个主要部分，即电源、开关、导线、用电器。

电源：提供电能；开关：控制电路的通断；导线：连接电路元件；用电器：消耗电能，把电能转化成其它形式的能。

电路的组成及各组成部分的作用1.电路的组成及各组成部分的作用2.电路的三个状态及其定义并说出他们的共同点和不同点3.电路的连接及其定义和特点1、组成：电源、开关、导线、用电器.这四个是基本组成.其它的还有电度表,保险装置（这个是很多种的）插座等.作用：电源：提供电压；开关：控制电路的通断.导线：连接和电路元件.用电器：把电能转化成其它形式的能.电度表：测量电路中所消耗的电能.2、开路：断开的电路,特点是电路中无电流通路：连通的电路.特点是电路中用电器在工作短路；电流不经过用电器而直接构成回路.特点是可能损坏导线或电源.这种情况是不允许出现的.3、串联：电路元件逐个顺次连接.特点：所有用电器同时工作,也同时停止工作.并联：电路元件并列连接.特点：各支路相互不会影响.家庭电路就是这样的。

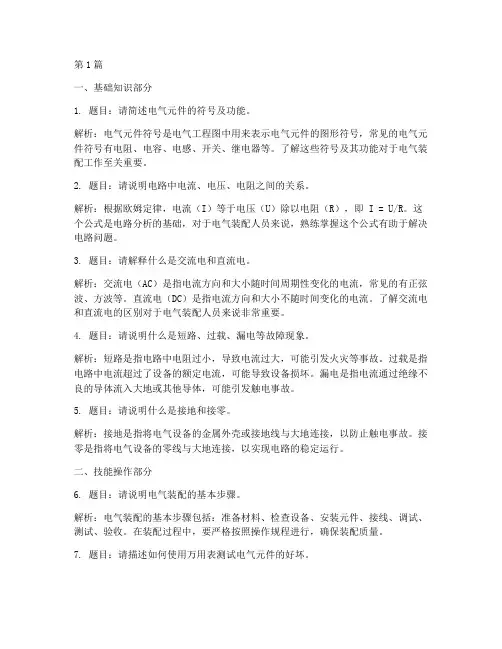

第1篇一、基础知识部分1. 题目：请简述电气元件的符号及功能。

解析：电气元件符号是电气工程图中用来表示电气元件的图形符号，常见的电气元件符号有电阻、电容、电感、开关、继电器等。

了解这些符号及其功能对于电气装配工作至关重要。

2. 题目：请说明电路中电流、电压、电阻之间的关系。

解析：根据欧姆定律，电流（I）等于电压（U）除以电阻（R），即 I = U/R。

这个公式是电路分析的基础，对于电气装配人员来说，熟练掌握这个公式有助于解决电路问题。

3. 题目：请解释什么是交流电和直流电。

解析：交流电（AC）是指电流方向和大小随时间周期性变化的电流，常见的有正弦波、方波等。

直流电（DC）是指电流方向和大小不随时间变化的电流。

了解交流电和直流电的区别对于电气装配人员来说非常重要。

4. 题目：请说明什么是短路、过载、漏电等故障现象。

解析：短路是指电路中电阻过小，导致电流过大，可能引发火灾等事故。

过载是指电路中电流超过了设备的额定电流，可能导致设备损坏。

漏电是指电流通过绝缘不良的导体流入大地或其他导体，可能引发触电事故。

5. 题目：请说明什么是接地和接零。

解析：接地是指将电气设备的金属外壳或接地线与大地连接，以防止触电事故。

接零是指将电气设备的零线与大地连接，以实现电路的稳定运行。

二、技能操作部分6. 题目：请说明电气装配的基本步骤。

解析：电气装配的基本步骤包括：准备材料、检查设备、安装元件、接线、调试、测试、验收。

在装配过程中，要严格按照操作规程进行，确保装配质量。

7. 题目：请描述如何使用万用表测试电气元件的好坏。

解析：使用万用表测试电气元件的好坏，首先要选择合适的测试档位，然后根据测试对象的不同，进行相应的测试。

例如，测试电阻时，选择电阻档位，将测试笔分别接触电阻的两端，读取阻值；测试二极管时，选择二极管档位，将测试笔分别接触二极管的两端，读取正向和反向电阻值。

8. 题目：请说明如何进行电路接线。

解析：电路接线要按照电路图进行，注意线号、颜色、位置等。

化工工艺电气知识点总结一、电气基础知识1. 电路的基本概念和组成：电路由电源、导线和电器设备组成，其作用是将电能传输到电器设备中，实现电器设备的正常运行。

2. 电压、电流和电阻的关系：电压是电路中的动力，电流是电路中的流动载体，电阻是电路中的阻碍电流流动的物质。

3. 串联电路和并联电路的特点和区别：串联电路是电流只有一条路径流动，而并联电路是电流有多条路径流动，两者的电压和电流的关系不同。

4. 电路的基本定律：包括欧姆定律、基尔霍夫定律和节点分析法等，这些定律是电路分析和计算的基础。

5. 电气设备的基本原理和分类：主要包括发电机、变压器、电动机和电器设备，它们分别具有不同的工作原理和应用场合。

二、电气安全知识1. 电气安全的重要性和原则：电气安全是生产过程中的重要环节，其原则主要包括安全第一、预防为主和综合治理。

2. 电气设备的维护和保养：包括定期检查、清洁、润滑和更换损坏零部件等，以确保电气设备的安全运行。

3. 高压电气设备的操作规程和注意事项：对于高压电气设备的操作和检修需要严格遵守规程和注意事项，以确保操作人员的安全。

4. 事故应急处理：针对电气事故，需要及时采取措施进行应急处理，以最大程度减少事故损失。

三、电气控制系统1. 电气控制系统的基本组成：包括传感器、执行元件、控制器和调节器等，其作用是实现对生产过程的准确控制。

2. 传感器的种类和原理：包括接近开关、光电传感器、压力传感器等，它们通过感知环境参数，将环境参数转化为电信号进行反馈。

3. PLC控制系统：它是一种全数字化的工业控制系统，可以实现复杂的控制策略和逻辑运算，广泛应用于化工生产过程中。

4. 变频调速系统：通过改变电动机的运行频率，可以实现对电动机速度的控制，以满足不同生产过程对电机速度的要求。

四、电气传动系统1. 电动机的种类和特点：包括直流电动机、交流电动机和特种电动机等，它们分别具有不同的工作原理和适用范围。

2. 电动机的安装和调试：包括电动机的基本安装要求、接线和保护装置的设置等，以确保电动机的安全和稳定运行。

电路分析的基础知识【内容提要】电路理论一门是研究由理想元件构成的电路模型分析方法的理论。

本章主要介绍：精心整理精心整理1、电路的组成及电路分析的概念；2、电路中常用的基本物理量；3、电路的基本元件；4、基尔霍夫定律；5、简单电阻电路的分析方法6、简单RC 电路的过渡过程本章重点：简单直流电路的分析方法。

第一节 电路的组成及电路分析的概念一、电路及其作用1、电路：电路是为了某种需要，将各种电气元件和设备按一定的方式连接起来的电的建立过程。

（1）手电筒电路由电池、筒体、开关和灯泡组成；（2）将组成部件理想化：即将电池视为内阻为S R ，电源电动势为S U ；忽略筒体的电阻，筒体开关S 视为理想开关；将小灯泡视为阻值为L R 的负载电阻；（3）筒体是电池、开关和灯泡的联接体，用规定的图形符号画出各理想部件的联接精心整理关系；（4）在图中标出电源电动势、电压和电流的方向便得到手电筒电路模型如图2.1。

四、电路的常用术语①支路：将两个或两个以上的二端元件（只有两个端钮的元件）依次连接称为串联。

单个电路元件或若干个电路元件的串联构成电路的一个分支，一个分支上所通过的电流大小是相等的。

电路中的每个分支都称作支路。

如下图中ab 、ad 、aec 、bc 、bd 、cd 都mA A 10001=； A mA μ10001=2、电流的方向 电流是一个有大小和方向的基本物理量，当大小和方向都不随时间变化的电流称为恒定电流，简称直流电流，用大写字母I 表示，则：tQ I =3、电流的参考方向在简单电路中，可以直接判断电流的方向，如图3.1所示。

但在如图R上电流的实际方向有时难以判4.1所示的较为复杂的电路中，流过电阻5定。

为了方便对电路进行分析和计算，有必要先假设一个电流流动的方向，这个假设的方向叫电流的参考方向。

⑤测量电流时，必须将电流表串联在被测电路中。

二、电压的大小和极性1、电压电压又叫电位差，是衡量电场力做功能力大小的物理量。

电路的基本组成及各部分的作用
电路是由电子元件和电路连接所构成的。

基本的电子元件有电源、电阻、电容和电感，它们的作用分别是提供电力、限制电流、储存电荷和储
存电能。

不同的电子元件通过电路连接起来，可以实现电流的流动、信号
的放大和控制等功能。

1.电源：电源是提供电力的装置，可以将电能转换为电流。

电源通常
采用电池、发电机或电力插座等形式。

电源的作用是为电路提供所需的电
压和电流。

2.电阻：电阻是电流流过时产生阻碍电流流动的元件，通过限制电流
流动来达到控制电路的目的。

电阻的主要作用是消耗电能、产生热量和控
制电流。

3.电容：电容是储存电荷的元件，具有存储和释放电荷的能力。

电容
的主要作用是储存电能、滤波和实现信号的延迟。

4.电感：电感是以线圈为主要结构的元件，可以存储电能并在电流变
化时产生电动势。

电感的作用是储存电能、抑制电流的变化和实现信号的
滤波。

5.开关：开关是控制电路通断的元件，可以打开或关闭电路。

开关的
作用是控制电流的流动和实现电路的开关功能。

6.电路连接线：电路连接线将电子元件连接在一起，使电流能够流动，信号能够传输。

电路连接线的作用是连接电子元件，构成闭合的电路路径。

以上是电路中一些基本的组成部分及其作用。

电路的设计离不开这些
基本元件的使用，通过调整元件的参数和连接方式，可以实现各种不同的
电路功能，如放大电流信号、滤波、数据处理等。

电路技术的应用非常广泛，涉及到电子设备、通信、计算机、医疗器械等各个领域。
