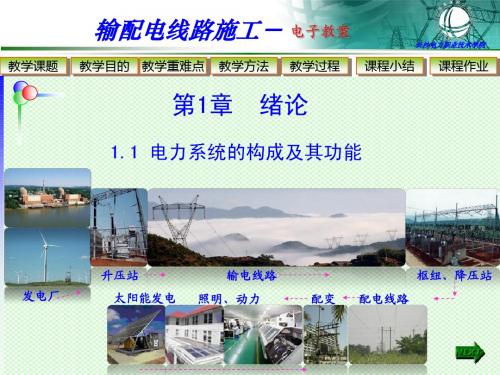

第一课 电力系统的组成及其作用

电力系统是指供应电力的设施和设备的总称，它是支持现代社会运转的重要基础设施。

本文将介绍电力系统的基本构成并解释其部件的功能，希望能为读者提供全面的电力系统知识。

一、电力系统的基本构成电力系统由多个部件组成，主要包括发电厂、输电网络和配电网。

下面将逐一介绍这些部件的功能。

1. 发电厂发电厂是电力系统的起点，它通过燃煤、燃气、水力、核能等能源转化成电能。

发电厂的主要任务是将机械能转化为电能，并通过输电线路将电能传输至各个用户。

2. 输电网络输电网络是连接发电厂和用户的桥梁，它由高压输电线路、变电站和配电线路组成。

高压输电线路用于远距离输送电能，变电站则负责将高压电能转换成适合配电的低压电能，配电线路则将电能传输至用户的家庭或工业设施。

3. 配电网配电网负责将电能送达用户的终端设备，它包括变电站、配电线路以及用户的电表和开关等设备。

配电网的主要任务是确保用户能够获取可靠的电力供应。

二、各部件的功能解释1. 发电厂发电厂的主要功能是将燃料或能源转化为电能，不同类型的发电厂有着不同的工作原理和特点。

燃煤发电厂通过燃烧煤炭产生高温高压蒸汽驱动涡轮发电机发电，燃气发电厂则利用燃气发动机或燃气轮机来产生电能，而水力发电厂则利用水流驱动水轮机发电。

2. 输电网络高压输电线路的作用是将发电厂产生的电能输送至各地，它通常采用高压交流输电或直流输电技术，以降低输电损耗。

变电站则负责将输送至变电站的高压电能通过变压器转换成适合配电的低压电能，同时也对电能进行调控和保护。

3. 配电网配电网将输送至用户家庭或工业设施的电能送达用户终端，它通过变电站、配电线路和用户的电表和开关等设备来完成电能的分配和传输。

配电网也负责对用户进行电能的计量和计费，并确保用户能够获得稳定可靠的电力供应。

三、电力系统的重要性电力系统是现代社会运转的基础设施，它为人们的生活和工业生产提供了必不可少的电能资源。

电力系统的稳定运行也关乎国家经济发展和社会稳定。

电力系统基础知识电力系统是由发电厂、送变电线路、供配电所和用电单位组成的整体，在同一瞬间，发电厂将发出的电能通过送变电线路，送到供配电所，经过变压器将电能送到用电单位，供给工农业生产和人民生活。

因此掌握电力系统基础知识和电力生产特点，是对进网作业电工的基本要求。

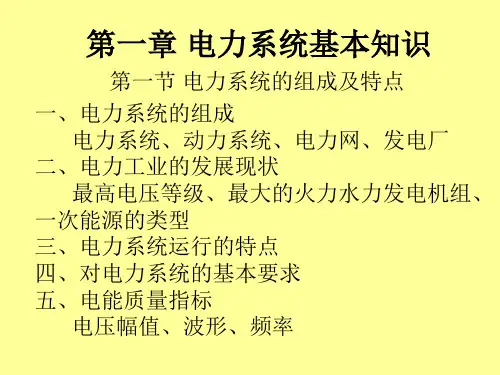

第一节电力系统、电力网构成发电厂将燃料的热能、水流的位能或动能以及核能等转换为电能。

电力经过送电、变电和配电到各用电场所，通过各种设备在转换成为动力（机械能）热、光、等不同形式的能量，为国民经济、工农业生产和人民生活服务。

由于目前电力不能大量储存，其生产、输送、分配和消费都在同一时间内完成，因此，必须将各个环节有机的联成一个整体。

这个由发电、送电、变电、配电和用电组成的整体称为电力系统。

电力系统中的送电、变电、配电三个部分称为电力网。

什么叫电力网？电力网是将各电压等级的输电线路和各个类型的变电所连接而成的网络，简称电网。

配电网中又分为高压配电网指110KV及以上电压、中压配电网指（35KV）10KV、6KV、3KV 电压及低压配电网220V、380V。

我国标准：0.38，3，6，10，35，66，110，220，（330），500，750，1000 KV。

辽宁电网的电压中枢点为：南关岭、红旗堡、沙河营、沈东变、清河厂220KV母线及辽阳变500KV母线辽宁沈阳电网一次系统结线图什么叫电力系统？电力系统：是指由发电厂（不包括动力部分）、变电站、输配电线路直到用户等在电气上相互联结的整体，它包括了发电、输电、配电直到用电这样一个全过程。

10kV输电线路动力系统与电力系统、电力网关系示意图为什么要采用高压输电低压配电？采用高压输电，可以减小功率损耗、电能损耗和电压降落，保证电能质量，提高运行中的经济性。

P=√3UI （U↑I ↓）一、大型电力系统优点1提高了供电可靠性2减少了系统的备用容量3通过合理地分配负荷4提高了供电质量5形成大的电力系统，便于利用大型动力资源，特别是能充分发挥水力发电厂的作用。

2023-11-03CATALOGUE 目录•电力系统概述•电力系统的基本元件•电力系统的工作原理•电力系统的安全与保护•电力系统的发展趋势与挑战01电力系统概述定义电力系统是指通过发电、输电、配电和用电等环节，将电能从电源输送到用户的系统。

组成电力系统由发电设备、输电线路、变压器、配电设施以及用电设备等组成。

电力系统的定义与组成利用各种能源（如煤炭、水力、风能、太阳能等）进行发电，产生电能。

发电环节通过输电线路将电能从发电环节传输到配电环节。

输电环节在配电所对电能进行分配，通过配电线路输送到最终用户。

配电环节用户使用各种用电设备消耗电能。

用电环节电力系统的基本环节电力系统是现代社会经济运行的基础，保障了工业、农业、服务业等各行业的正常运转，对经济发展具有重要影响。

电力系统的重要性经济重要性电力系统为人们提供了照明、电力设备等生活必需品，保障了社会的基本运转。

社会重要性随着能源结构的转变，电力系统的环保性日益受到关注，通过发展清洁能源和高效电力技术，可以减少对环境的影响。

环境重要性02电力系统的基本元件发电机包括水轮发电机、汽轮发电机、风力发电机等。

种类工作原理额定容量发电机利用磁场和导线的相对运动产生电流。

发电机的额定容量是指其输出的最大有功功率。

030201变压器主要用于升高或降低电压。

作用基于电磁感应原理，通过改变线圈匝数来改变电压。

工作原理变压器有并联、串联等连接方式。

连接方式工作原理利用磁场和导线的相对运动产生电流，通过热效应切断电流。

作用断路器用于在电路中切断电流，防止过载和短路。

类型断路器包括空气断路器、真空断路器、SF6断路器等。

断路器输电线路包括架空输电线路和地下输电线路。

类型输电线路用于将电能从发电机输送到负荷中心。

作用输电线路的额定输电容量是指其能够传输的最大功率。

额定输电容量输电线路03电力系统的工作原理电力系统的运行方式通过发电机将其他形式的能源转化为电能。

发电输电配电电力消费通过输电线路将电能从发电厂输送至负荷中心。

电力系统的组成及功能;
电力系统是由多个组成部分组成的，它们共同完成将电能从发电厂传输到终端用户的功能。

以下将详细介绍电力系统的组成及其功能。

一、发电厂
发电厂是电力系统的起点，它通过能源转换将非电能转化为电能。

发电厂可以利用多种能源，如化石燃料、水力、风能、太阳能等，将能源转化为机械能或热能，再通过发电机将其转化为电能。

发电厂的主要功能是稳定可靠地供应电力。

二、输电系统
输电系统是连接发电厂和配电系统的桥梁，它主要由输电线路、变电站和变压器组成。

输电线路是将发电厂产生的高压电能传输到各地的关键部件，它们通常由高压输电塔和导线组成。

变电站则起到电能转换和分配的作用，通过变压器将高压电能转换为适合输送的中压或低压电能。

三、配电系统
配电系统是将输电系统输送的电能分配给各个终端用户的系统，它主要由配电变压器、配电线路和配电设备组成。

配电变压器起到将输电系统的中压或低压电能转换为适合用户使用的低压电能的作用。

配电线路则将电能从变压器传输到各个用户，配电设备则起到保护电路和控制电能流动的作用。

四、用电设备
用电设备是电力系统的终端用户，它们包括家庭、企事业单位、工厂等各种场所。

用电设备的功能各不相同，可以是照明设备、电动机、电热器具等。

通过电力系统供电，这些设备可以正常运行，满足人们的生活和工作需求。

以上是电力系统的主要组成及其功能。

电力系统的建立和运行，为人们提供了稳定可靠的电力供应，支撑着现代社会的各个方面。

它的重要性不可忽视，也需要不断发展和改进，以适应未来的需求。

通过电力系统，人类的生活将变得更加便利和舒适。

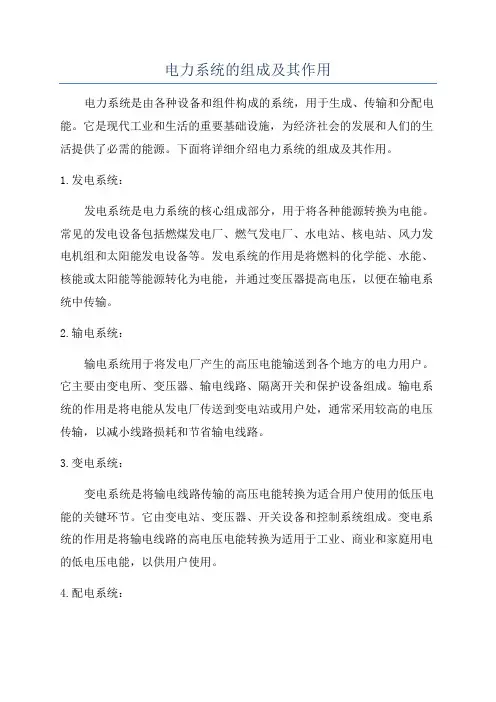

电力系统的组成及其作用电力系统是由各种设备和组件构成的系统，用于生成、传输和分配电能。

它是现代工业和生活的重要基础设施，为经济社会的发展和人们的生活提供了必需的能源。

下面将详细介绍电力系统的组成及其作用。

1.发电系统：发电系统是电力系统的核心组成部分，用于将各种能源转换为电能。

常见的发电设备包括燃煤发电厂、燃气发电厂、水电站、核电站、风力发电机组和太阳能发电设备等。

发电系统的作用是将燃料的化学能、水能、核能或太阳能等能源转化为电能，并通过变压器提高电压，以便在输电系统中传输。

2.输电系统：输电系统用于将发电厂产生的高压电能输送到各个地方的电力用户。

它主要由变电所、变压器、输电线路、隔离开关和保护设备组成。

输电系统的作用是将电能从发电厂传送到变电站或用户处，通常采用较高的电压传输，以减小线路损耗和节省输电线路。

3.变电系统：变电系统是将输电线路传输的高压电能转换为适合用户使用的低压电能的关键环节。

它由变电站、变压器、开关设备和控制系统组成。

变电系统的作用是将输电线路的高电压电能转换为适用于工业、商业和家庭用电的低电压电能，以供用户使用。

4.配电系统：配电系统负责将变电站输送的低压电能进行进一步的分配和传递，以供用户直接使用。

它包括配电变压器、配电线路、配电柜等。

配电系统的作用是将变电站输送来的低压电能按照用户需求进行分配，通过配电箱或输电线路将电能供应给各个用户。

5.用户系统：用户系统是电力系统的末端，主要由电力用户组成。

用户系统通过接入室内配电装置，将电能供应给各个用户设备和终端用电设备。

用户系统的作用是接收供电系统提供的电能，为各个领域的用户提供所需的电力。

除了上述主要组成部分之外，电力系统还包括监控与控制系统、保护系统和调度系统等，用于监测和管理电力系统的运行状态，确保电能的可靠供应和安全运行。

总之，电力系统的组成包括发电系统、输电系统、变电系统、配电系统和用户系统等，它们共同协作，将能源转化为电能并将其传输到用户。

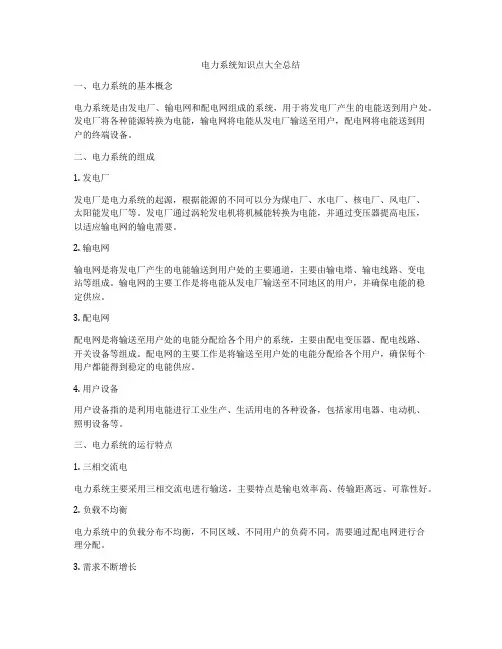

电力系统知识点大全总结一、电力系统的基本概念电力系统是由发电厂、输电网和配电网组成的系统，用于将发电厂产生的电能送到用户处。

发电厂将各种能源转换为电能，输电网将电能从发电厂输送至用户，配电网将电能送到用户的终端设备。

二、电力系统的组成1. 发电厂发电厂是电力系统的起源，根据能源的不同可以分为煤电厂、水电厂、核电厂、风电厂、太阳能发电厂等。

发电厂通过涡轮发电机将机械能转换为电能，并通过变压器提高电压，以适应输电网的输电需要。

2. 输电网输电网是将发电厂产生的电能输送到用户处的主要通道，主要由输电塔、输电线路、变电站等组成。

输电网的主要工作是将电能从发电厂输送至不同地区的用户，并确保电能的稳定供应。

3. 配电网配电网是将输送至用户处的电能分配给各个用户的系统，主要由配电变压器、配电线路、开关设备等组成。

配电网的主要工作是将输送至用户处的电能分配给各个用户，确保每个用户都能得到稳定的电能供应。

4. 用户设备用户设备指的是利用电能进行工业生产、生活用电的各种设备，包括家用电器、电动机、照明设备等。

三、电力系统的运行特点1. 三相交流电电力系统主要采用三相交流电进行输送，主要特点是输电效率高、传输距离远、可靠性好。

2. 负载不均衡电力系统中的负载分布不均衡，不同区域、不同用户的负荷不同，需要通过配电网进行合理分配。

3. 需求不断增长随着工业化和城市化的发展，电力需求不断增长，电力系统需要不断扩容、升级。

4. 运行稳定性电力系统的运行稳定性对供电质量和供电可靠性有重要影响，需要进行合理的运行和调度。

5. 电力损耗输电线路、变压器等设备会产生一定的电力损耗，需要通过合理设计和运行来减少损耗。

四、电力系统的运行参数1. 电压电压是电力系统中的重要参数，一般分为额定电压、工作电压和电压偏差。

电力系统中的设备和用户设备都需要在合适的电压下运行，以确保设备的安全和稳定性。

2. 电流电流是电力系统中的另一个重要参数，用于描述电能在输电过程中的传输情况。
