电路的作用与组成部分

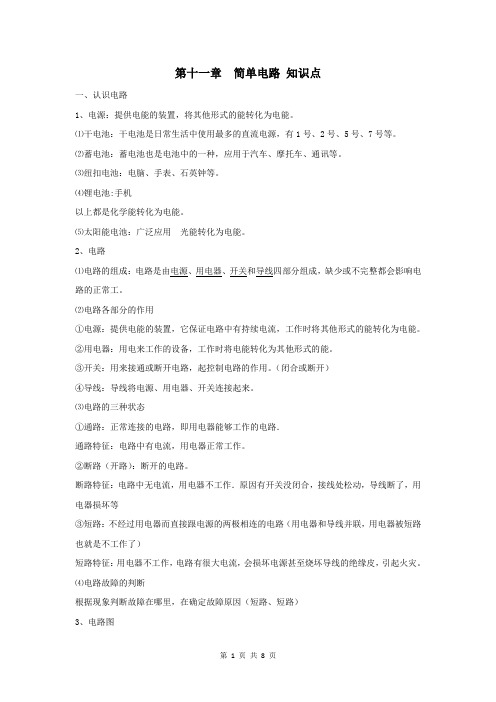

第十一章简单电路知识点一、认识电路1、电源：提供电能的装置，将其他形式的能转化为电能。

⑴干电池：干电池是日常生活中使用最多的直流电源，有1号、2号、5号、7号等。

⑵蓄电池：蓄电池也是电池中的一种，应用于汽车、摩托车、通讯等。

⑶纽扣电池：电脑、手表、石英钟等。

⑷锂电池:手机以上都是化学能转化为电能。

⑸太阳能电池：广泛应用光能转化为电能。

2、电路⑴电路的组成：电路是由电源、用电器、开关和导线四部分组成，缺少或不完整都会影响电路的正常工。

⑵电路各部分的作用①电源：提供电能的装置，它保证电路中有持续电流，工作时将其他形式的能转化为电能。

②用电器：用电来工作的设备，工作时将电能转化为其他形式的能。

③开关：用来接通或断开电路，起控制电路的作用。

（闭合或断开）④导线：导线将电源、用电器、开关连接起来。

⑶电路的三种状态①通路：正常连接的电路，即用电器能够工作的电路．通路特征：电路中有电流，用电器正常工作。

②断路（开路）：断开的电路。

断路特征：电路中无电流，用电器不工作．原因有开关没闭合，接线处松动，导线断了，用电器损坏等③短路：不经过用电器而直接跟电源的两极相连的电路（用电器和导线并联，用电器被短路也就是不工作了）短路特征：用电器不工作，电路有很大电流，会损坏电源甚至烧坏导线的绝缘皮，引起火灾。

⑷电路故障的判断根据现象判断故障在哪里，在确定故障原因（短路、短路）3、电路图①电路图：用规定的符号表示电路连接情况的图叫做电路图。

②记住常见电学元件符号（电源、单刀单置/双置、交叉导线/连接、电动机、伏特表、安培表、电铃、电阻、互动变阻器等）③电路图要规范，画成矩形。

元件不能放在拐角处。

注意开关的状态。

④双控电路图、楼道感应灯电路图。

4、实物图与电路图互相转化⑴根据实物图画电路图看实物画电路图，关键是在看图，实物图实际上只有两种电路，一种串联，另一种是并联。

①串联电路非常容易识别，先找电源正极，沿电流方向顺序前进直到电源负极为止，明确每个元件的位置，然后作图。

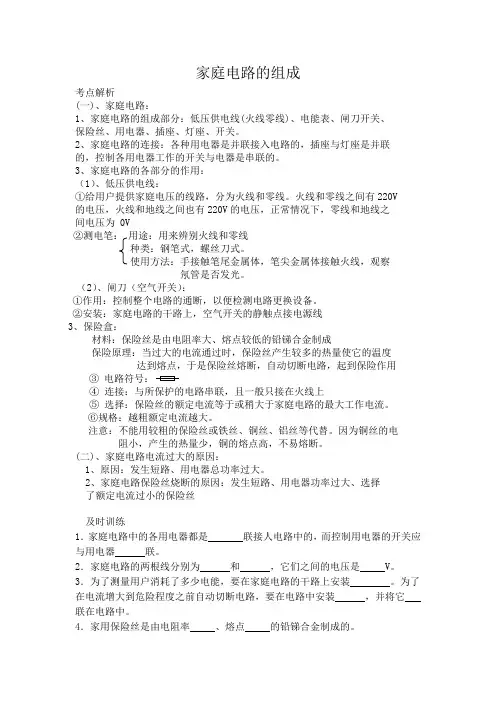

家庭电路的组成考点解析(一)、家庭电路：1、家庭电路的组成部分：低压供电线(火线零线)、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。

2、家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。

3、家庭电路的各部分的作用：（1）、低压供电线：①给用户提供家庭电压的线路，分为火线和零线。

火线和零线之间有220V的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为 0V②测电笔：用途：用来辨别火线和零线种类：钢笔式，螺丝刀式。

使用方法：手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。

（2）、闸刀（空气开关）：①作用：控制整个电路的通断，以便检测电路更换设备。

②安装：家庭电路的干路上，空气开关的静触点接电源线3、保险盒：材料：保险丝是由电阻率大、熔点较低的铅锑合金制成保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用③④连接：与所保护的电路串联，且一般只接在火线上⑤选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。

⑥规格：越粗额定电流越大。

注意：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。

因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。

(二)、家庭电路电流过大的原因：1、原因：发生短路、用电器总功率过大。

2、家庭电路保险丝烧断的原因：发生短路、用电器功率过大、选择了额定电流过小的保险丝及时训练1．家庭电路中的各用电器都是联接人电路中的，而控制用电器的开关应与用电器联。

2．家庭电路的两根线分别为和，它们之间的电压是 V。

3．为了测量用户消耗了多少电能，要在家庭电路的干路上安装。

为了在电流增大到危险程度之前自动切断电路，要在电路中安装，并将它联在电路中。

4．家用保险丝是由电阻率、熔点的铅锑合金制成的。

5．三孔插座比两孔插座多的那个孔是跟相连的。

用电器的三脚插头插在三孔插座里，不仅把用电部分接入了电路，还把用电器的与连接起来。

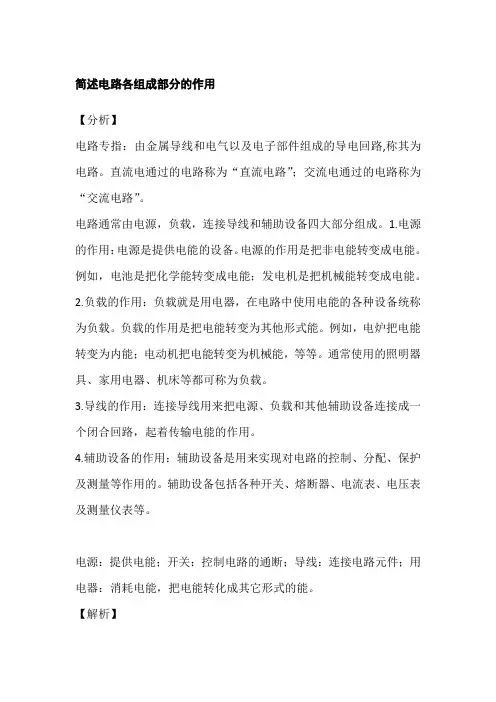

简述电路各组成部分的作用【分析】电路专指：由金属导线和电气以及电子部件组成的导电回路,称其为电路。

直流电通过的电路称为“直流电路”；交流电通过的电路称为“交流电路”。

电路通常由电源，负载，连接导线和辅助设备四大部分组成。

1.电源的作用：电源是提供电能的设备。

电源的作用是把非电能转变成电能。

例如，电池是把化学能转变成电能；发电机是把机械能转变成电能。

2.负载的作用：负载就是用电器，在电路中使用电能的各种设备统称为负载。

负载的作用是把电能转变为其他形式能。

例如，电炉把电能转变为内能；电动机把电能转变为机械能，等等。

通常使用的照明器具、家用电器、机床等都可称为负载。

3.导线的作用：连接导线用来把电源、负载和其他辅助设备连接成一个闭合回路，起着传输电能的作用。

4.辅助设备的作用：辅助设备是用来实现对电路的控制、分配、保护及测量等作用的。

辅助设备包括各种开关、熔断器、电流表、电压表及测量仪表等。

电源：提供电能；开关：控制电路的通断；导线：连接电路元件；用电器：消耗电能，把电能转化成其它形式的能。

【解析】电路一般包括四个主要部分，即电源、开关、导线、用电器。

电源：提供电能；开关：控制电路的通断；导线：连接电路元件；用电器：消耗电能，把电能转化成其它形式的能。

电路的组成及各组成部分的作用1.电路的组成及各组成部分的作用2.电路的三个状态及其定义并说出他们的共同点和不同点3.电路的连接及其定义和特点1、组成：电源、开关、导线、用电器.这四个是基本组成.其它的还有电度表,保险装置（这个是很多种的）插座等.作用：电源：提供电压；开关：控制电路的通断.导线：连接和电路元件.用电器：把电能转化成其它形式的能.电度表：测量电路中所消耗的电能.2、开路：断开的电路,特点是电路中无电流通路：连通的电路.特点是电路中用电器在工作短路；电流不经过用电器而直接构成回路.特点是可能损坏导线或电源.这种情况是不允许出现的.3、串联：电路元件逐个顺次连接.特点：所有用电器同时工作,也同时停止工作.并联：电路元件并列连接.特点：各支路相互不会影响.家庭电路就是这样的。

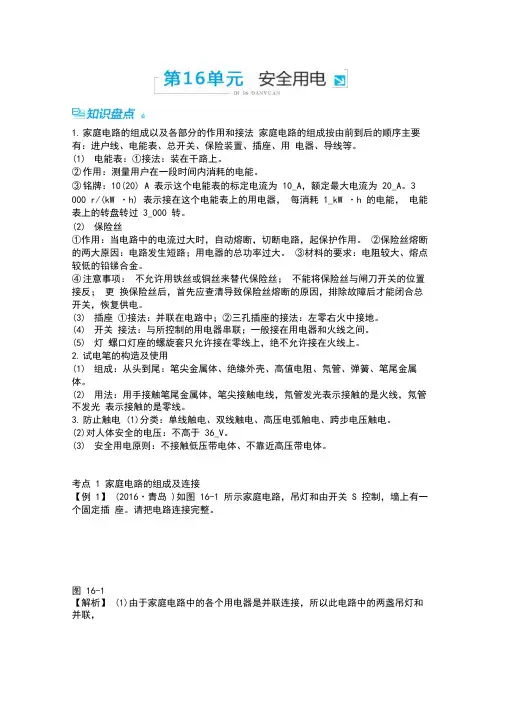

1.家庭电路的组成以及各部分的作用和接法家庭电路的组成按由前到后的顺序主要有：进户线、电能表、总开关、保险装置、插座、用电器、导线等。

(1)电能表：①接法：装在干路上。

②作用：测量用户在一段时间内消耗的电能。

③铭牌：10(20) A 表示这个电能表的标定电流为 10_A，额定最大电流为 20_A。

3 000 r/(kW ·h) 表示接在这个电能表上的用电器，每消耗 1_kW ·h 的电能，电能表上的转盘转过 3_000 转。

(2)保险丝①作用：当电路中的电流过大时，自动熔断，切断电路，起保护作用。

②保险丝熔断的两大原因：电路发生短路；用电器的总功率过大。

③材料的要求：电阻较大、熔点较低的铅锑合金。

④注意事项：不允许用铁丝或铜丝来替代保险丝；不能将保险丝与闸刀开关的位置接反；更换保险丝后，首先应查清导致保险丝熔断的原因，排除故障后才能闭合总开关，恢复供电。

(3)插座①接法：并联在电路中；②三孔插座的接法：左零右火中接地。

(4)开关接法：与所控制的用电器串联；一般接在用电器和火线之间。

(5)灯螺口灯座的螺旋套只允许接在零线上，绝不允许接在火线上。

2.试电笔的构造及使用(1)组成：从头到尾：笔尖金属体、绝缘外壳、高值电阻、氖管、弹簧、笔尾金属体。

(2)用法：用手接触笔尾金属体，笔尖接触电线，氖管发光表示接触的是火线，氖管不发光表示接触的是零线。

3.防止触电 (1)分类：单线触电、双线触电、高压电弧触电、跨步电压触电。

(2)对人体安全的电压：不高于 36_V。

(3)安全用电原则：不接触低压带电体、不靠近高压带电体。

考点 1 家庭电路的组成及连接【例 1】 (2016·青岛 )如图 16-1 所示家庭电路，吊灯和由开关 S 控制，墙上有一个固定插座。

请把电路连接完整。

图 16-1【解析】 (1)由于家庭电路中的各个用电器是并联连接，所以此电路中的两盏吊灯和并联，开关接在干路上同时控制两灯。

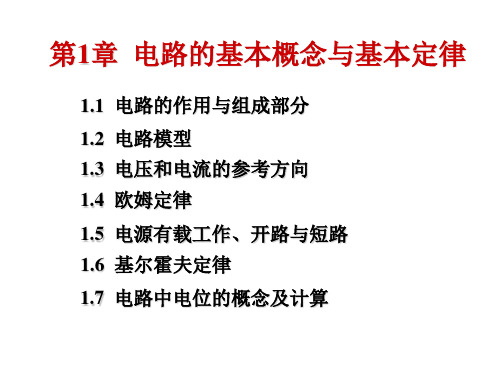

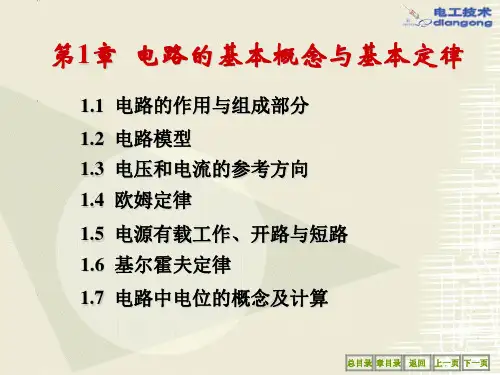

第一章 电路的基本概念及基本定律第一节 电路的概念、组成和作用一、电路的概念电路是电流的通路，是为了某种需要而由一些电工设备或元件按照一定方式联接而成的闭合回路。

二、电路的组成电路由电源、负载和中间环节三个基本部分组成的（一）电源电源是供应电能的设备。

它把其他形式的能量转化为电能。

（二）负载负载，是对取用电能设备的统称。

（三）中间环节中间环节是指联接电源和负载的部分.三、电路的作用（一）电路能够实现电能的传输、分配和转换。

（二）电路能够实现信号的传递和处理。

四、电路的激励与响应激励(输入):作用在电路上的电源或信号源的电压或电流.响应(输出):由于激励在电路各部分产生的电压和电流。

第二节 电路的基本物理量一、电流（一）电流的概念把电荷有规则的定向运动现象，称为“电流”。

（二）电路的大小和种类所谓电流强度就是单位时间内通过导体横截面的电量。

电流分直流电流和交流电流两种。

1．直流电流大小和方向都不随时间的变化而变化的电流，称为直流电流.2．交流电流大小和方向都随时间的变化而变化的电流，称为“交流电流.对于直流，其电流强度（I ）等于单位时间（t ）内通过导体横截面的电量（Q ）。

I=tQ （1-1） （三）电流的单位在国际单位制中，电流(I)----安（A ）；电量（Q ）----库仑（C ）；时间（t ）----秒（s ）(四)电流的方向习惯上规定正电荷运动的方向为电流的方向。

二、电压（一）电压的概念定义：a 、b 两点间的电压U ab 在数值上等于把单位正电荷从a 点移到b 点，电场力所作的功。

（二）电压的大小和单位用公式表示为（1-2） 上式说明：（1）a 、b 两点间的电压U ab 在数值上等于电场力把单位正电荷从a点移到b 点所作的功，也就是单位正电荷从a 点到b 点所失去的能量。

（2）电路中任意两点间的电压等于这两点的电位之差，所以电压又叫做“电位差”。

（三）电压的方向电压方向规定为高电位点指向低电位点。

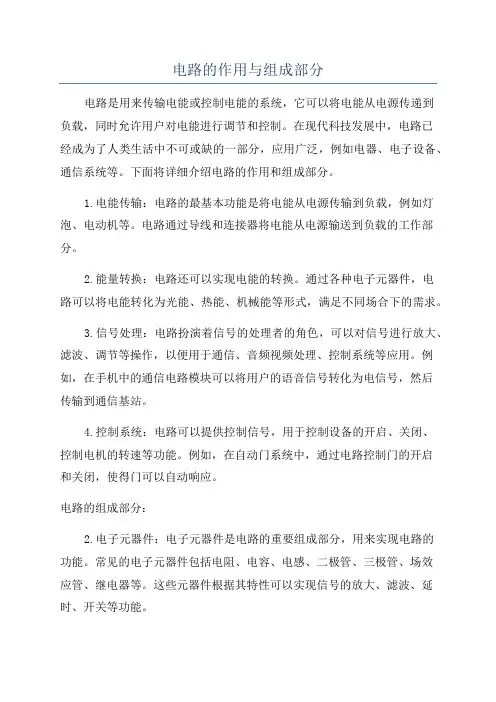

电路的作用与组成部分电路是用来传输电能或控制电能的系统，它可以将电能从电源传递到负载，同时允许用户对电能进行调节和控制。

在现代科技发展中，电路已经成为了人类生活中不可或缺的一部分，应用广泛，例如电器、电子设备、通信系统等。

下面将详细介绍电路的作用和组成部分。

1.电能传输：电路的最基本功能是将电能从电源传输到负载，例如灯泡、电动机等。

电路通过导线和连接器将电能从电源输送到负载的工作部分。

2.能量转换：电路还可以实现电能的转换。

通过各种电子元器件，电路可以将电能转化为光能、热能、机械能等形式，满足不同场合下的需求。

3.信号处理：电路扮演着信号的处理者的角色，可以对信号进行放大、滤波、调节等操作，以便用于通信、音频视频处理、控制系统等应用。

例如，在手机中的通信电路模块可以将用户的语音信号转化为电信号，然后传输到通信基站。

4.控制系统：电路可以提供控制信号，用于控制设备的开启、关闭、控制电机的转速等功能。

例如，在自动门系统中，通过电路控制门的开启和关闭，使得门可以自动响应。

电路的组成部分：2.电子元器件：电子元器件是电路的重要组成部分，用来实现电路的功能。

常见的电子元器件包括电阻、电容、电感、二极管、三极管、场效应管、继电器等。

这些元器件根据其特性可以实现信号的放大、滤波、延时、开关等功能。

3.连接器：连接器用来连接电路中的各个组件。

它可以是导线、插头、插座等。

连接器保证了电能在电路中的传输，同时也方便了电路的维护和更换元器件。

4.电路板：电路板是电子元器件的载体，通过导线将电路中的元器件连起来。

电路板可以分为单面板和双面板。

电路板上的元器件之间通过印刷电路来连接。

5.控制器：控制器是一种特殊的电路，它可以根据输入信号的大小和变化来控制输出信号的状态。

控制器可以是集成电路、单片机等。

例如，在汽车中的引擎控制单元(ECU)就是一个控制器，通过监测各个传感器的输入信号，来控制发动机的运转状态。

以上是电路的作用和组成部分的简要介绍。

二、组装电路一、串联和并联1.串联：把电路中的元件依次连接起来的电路叫做串联。

2.串联电路的特点：（1）电流只有一条路径，没有分支。

（2）开关可以控制整个电路，跟其所处位置无关。

（3）用电器工作时互相影响，其中一个发生故障，整个电路不能正常工作。

3.并联：把电路中的元件并列地连接在电路中的两点之间，电路中的电流分为几个分支，分别流经几个元件，这种连接方式叫做并联。

4.并联电路的特点（1）电路有若干个分支，干路和任意支路可构成一条电流路径，电流有若干条路径。

（2）干路上的开关控制整个电路，支路上的开关控制所在支路。

（3）各条支路中的用电器工作时互不影响，一条支路中的用电器发生故障，其它支路中的用电器可以正常工作。

注意：判断串并联电路的方法①定义法：用电器逐个顺次连接且互相影响的是串联电路，用电器并列连接起来再连入电路，能各自独立工作互不影响的是并联电路。

②电流法：凡是电路中电流只有一条路径的，一定是串联电路，电路中电流有两条或两条以上路径的是并联电路。

③拆除法：断开用电器，若其它用电器不能工作，则该用电器与其它用电器串联，若其它用电器仍能工作，则该用电器与其它用电器并联。

④短路法：用一根导线将某一用电器短路，如果其它用电器仍能工作，这几个用电器与该用电器是串联；如果其它用电器都不能工作，则这几个用电器与该用电器是并联。

5.串联电路和并联电路的特点对比比较项目串联电路并联电路连接方式电路元件顺次连接并列地连接在两点之间电流路径只有一条不止一条，有多条支路相互影响一用电器发生故障，其它用电器也不工作一条支路用电器发生故障，不影响其它支路用电器开关作用一个开关同时控制所有的用电器支路开关控制该支路用电器，干路开关控制所有支路二、生活中的电路实际生活中有关串联电路和并联电路的应用十分广泛，如用来装饰殿堂、居室、圣诞树的小彩灯，有些就是串联的，街上的路灯、家中的电视、电灯、洗衣机、电冰箱等都是并联的。

1.电压表是测量电压大小的仪表，电路中的符号是常用电压表有三个接线柱：“-”、“3”、“15”，两个量程“0～3V”、“0～15V”。

电路的作用与组成部分电路是一系列电子元件的连接，用于实现电子设备的功能。

它可以完成电流的控制、信号的放大、信号的处理等任务。

电路的主要组成部分包括电源、连接线、开关、电阻、电容、电感、二极管、三极管、集成电路等。

1.电源：电源是提供电能的装置，它将其他形式的能量转化为电能，为电路提供所需的电压和电流。

常见的电源包括电池、直流电源和交流电源。

2.连接线：连接线用于连接电子元件，将信号传输到指定位置。

连接线通常由金属导体制成，如铜线。

在电路中，连接线也被称为导线。

3.开关：开关用于控制电流的通断。

它可以分为机械开关和电子开关两类。

常见的开关有按钮开关、电门开关、晶体管等。

4.电阻：电阻是电路中常用的元件之一，它用来限制电流的大小。

根据它对电流的阻碍程度不同，电阻可以分为固定电阻和可变电阻。

常见的电阻有电阻器、热敏电阻等。

5.电容：电容是一种存储电能的元件，它由两个导体板之间的绝缘介质隔开。

电容器的两个导体板上存储了相等大小的异号电荷，在电容两端会产生电场。

电容通常用于储存电荷、滤波器等电路。

6.电感：电感是一种存储磁能的元件，它由线圈组成。

当电流通过电感时，它会产生一个磁场。

电感通常用于滤波器、振荡器等电路。

7.二极管：二极管是一种最简单的电子器件，它具有单向导电性。

二极管的主要作用是将交流电转换为直流电，并控制电流的正向和反向流动。

二极管常用于整流器、信号检测等电路。

8.三极管：三极管是一种具有放大功能的电子元件，它由一个PN结和两个PN结组成。

它可以将小信号放大到较大信号，并用于调节和放大电路。

9.集成电路：集成电路是将大量的电子元件集成在一个芯片上的电子器件。

它极大地减小了电路的体积，提高了可靠性和效率。

集成电路通常用于计算机、手机、电视等电子设备。

1.信号处理：电路可以处理信号，包括滤波、放大、调节等。

滤波器可以去除杂波，使得信号更加纯净；放大器可以将弱信号放大到可用范围；调节器可以调整信号的幅度、频率等。
