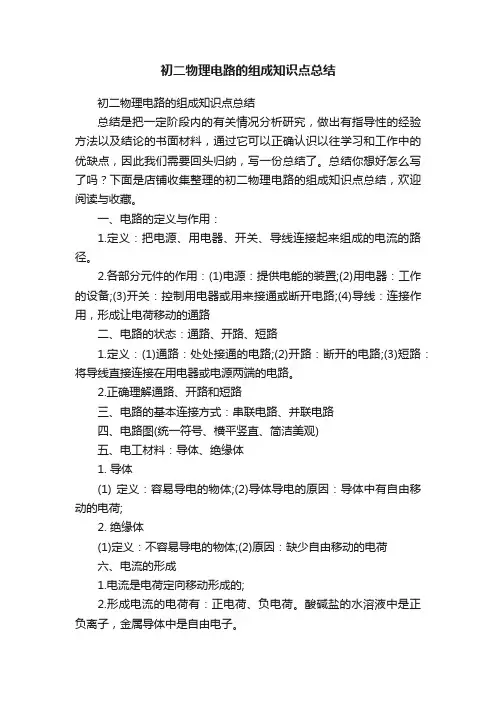

初二物理电路的组成知识点总结初二物理电路的组成知识点总结总结是把一定阶段内的有关情况分析研究,做出有指导性的经验方法以及结论的书面材料,通过它可以正确认识以往学习和工作中的优缺点,因此我们需要回头归纳,写一份总结了。
总结你想好怎么写了吗?下面是店铺收集整理的初二物理电路的组成知识点总结,欢迎阅读与收藏。
一、电路的定义与作用:1.定义:把电源、用电器、开关、导线连接起来组成的电流的路径。
2.各部分元件的作用:(1)电源:提供电能的装置;(2)用电器:工作的设备;(3)开关:控制用电器或用来接通或断开电路;(4)导线:连接作用,形成让电荷移动的通路二、电路的状态:通路、开路、短路1.定义:(1)通路:处处接通的电路;(2)开路:断开的电路;(3)短路:将导线直接连接在用电器或电源两端的电路。
2.正确理解通路、开路和短路三、电路的基本连接方式:串联电路、并联电路四、电路图(统一符号、横平竖直、简洁美观)五、电工材料:导体、绝缘体1. 导体(1) 定义:容易导电的物体;(2)导体导电的原因:导体中有自由移动的电荷;2. 绝缘体(1)定义:不容易导电的物体;(2)原因:缺少自由移动的电荷六、电流的形成1.电流是电荷定向移动形成的;2.形成电流的电荷有:正电荷、负电荷。
酸碱盐的水溶液中是正负离子,金属导体中是自由电子。
七.电流的方向1.规定:正电荷定向移动的'方向为电流的方向;2.电流的方向跟负电荷定向移动的方向相反;3.在电源外部,电流的方向是从电源的正极流向负极。
八、电流的效应:热效应、化学效应、磁效应九、电流的大小:i=q/t十、电流的测量1.单位及其换算:主单位安(a),常用单位毫安(ma)、微安(μa)2.测量工具及其使用方法:(1)电流表;(2)量程;(3)读数方法(4)电流表的使用规则。
十一、电流的规律:(1)串联电路:i=i1+i2;(2)并联电路:i=i1+i2【方法提示】1.电流表的使用可总结为(一查两确认,两要两不要)(1)一查:检查指针是否指在零刻度线上;(2)两确认:①确认所选量程。

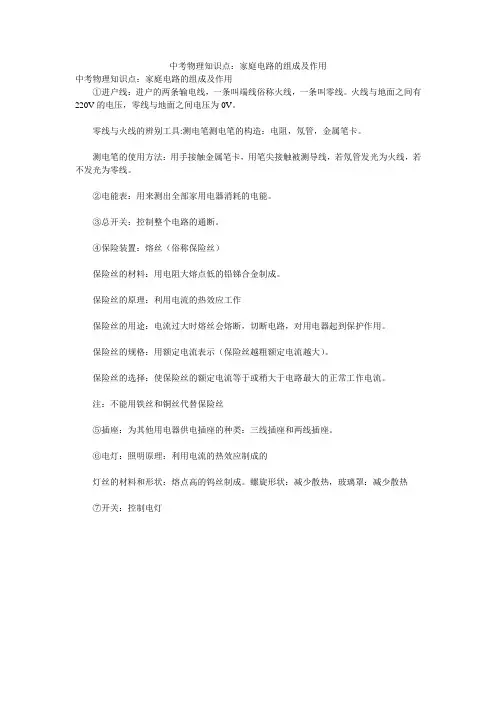

中考物理知识点:家庭电路的组成及作用
中考物理知识点:家庭电路的组成及作用
①进户线:进户的两条输电线,一条叫端线俗称火线,一条叫零线。
火线与地面之间有220V的电压,零线与地面之间电压为0V。
零线与火线的辨别工具:测电笔测电笔的构造:电阻,氖管,金属笔卡。
测电笔的使用方法:用手接触金属笔卡,用笔尖接触被测导线,若氖管发光为火线,若不发光为零线。
②电能表:用来测出全部家用电器消耗的电能。
③总开关:控制整个电路的通断。
④保险装置:熔丝(俗称保险丝)
保险丝的材料:用电阻大熔点低的铅锑合金制成。
保险丝的原理:利用电流的热效应工作
保险丝的用途:电流过大时熔丝会熔断,切断电路,对用电器起到保护作用。
保险丝的规格:用额定电流表示(保险丝越粗额定电流越大)。
保险丝的选择:使保险丝的额定电流等于或稍大于电路最大的正常工作电流。
注:不能用铁丝和铜丝代替保险丝
⑤插座:为其他用电器供电插座的种类:三线插座和两线插座。
⑥电灯:照明原理:利用电流的热效应制成的
灯丝的材料和形状:熔点高的钨丝制成。
螺旋形状:减少散热,玻璃罩:减少散热
⑦开关:控制电灯
相关推荐: 中考物理知识点:串并联电路中的电流规律。

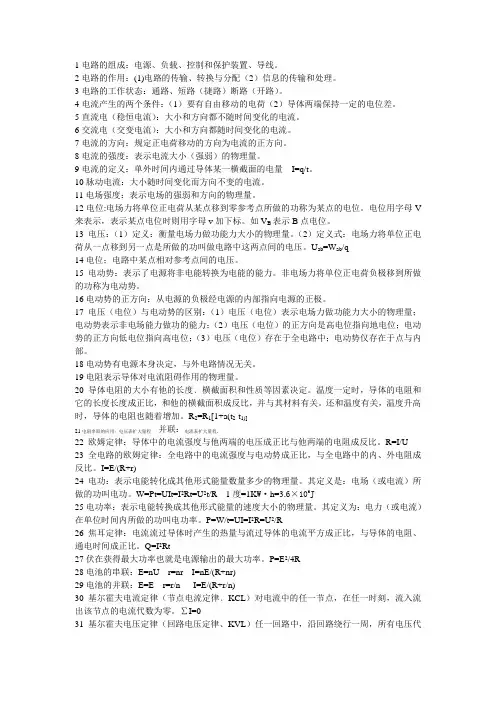

1电路的组成:电源、负载、控制和保护装置、导线。
2电路的作用:(1)电路的传输、转换与分配(2)信息的传输和处理。
3电路的工作状态:通路、短路(捷路)断路(开路)。
4电流产生的两个条件:(1)要有自由移动的电荷(2)导体两端保持一定的电位差。
5直流电(稳恒电流):大小和方向都不随时间变化的电流。
6交流电(交变电流):大小和方向都随时间变化的电流。
7电流的方向:规定正电荷移动的方向为电流的正方向。
8电流的强度:表示电流大小(强弱)的物理量。
9电流的定义:单外时间内通过导体某一横截面的电量I=q/t。
10脉动电流:大小随时间变化而方向不变的电流。
11电场强度:表示电场的强弱和方向的物理量。
12电位:电场力将单位正电荷从某点移到零参考点所做的功称为某点的电位。
电位用字母V 来表示,表示某点电位时则用字母v加下标。
如V B表示B点电位。
13电压:(1)定义:衡量电场力做功能力大小的物理量。
(2)定义式:电场力将单位正电荷从一点移到另一点是所做的功叫做电路中这两点间的电压。
U ab=W ab/q14电位;电路中某点相对参考点间的电压。
15电动势:表示了电源将非电能转换为电能的能力。
非电场力将单位正电荷负极移到所做的功称为电动势。
16电动势的正方向:从电源的负极经电源的内部指向电源的正极。
17电压(电位)与电动势的区别:(1)电压(电位)表示电场力做功能力大小的物理量;电动势表示非电场能力做功的能力;(2)电压(电位)的正方向是高电位指向地电位;电动势的正方向低电位指向高电位;(3)电压(电位)存在于全电路中;电动势仅存在于点与内部。
18电动势有电源本身决定,与外电路情况无关。
19电阻表示导体对电流阻碍作用的物理量。
20导体电阻的大小有他的长度﹑横截面积和性质等因素决定。
温度一定时,导体的电阻和它的长度长度成正比,和他的横截面积成反比,并与其材料有关。
还和温度有关,温度升高时,导体的电阻也随着增加。
R2=R1[1+a(t2-t1)]并联:电流表扩大量程。
1.家庭电路的组成以及各部分的作用和接法家庭电路的组成按由前到后的顺序主要有:进户线、电能表、总开关、保险装置、插座、用电器、导线等。
(1)电能表:①接法:装在干路上。
②作用:测量用户在一段时间内消耗的电能。
③铭牌:10(20) A 表示这个电能表的标定电流为 10_A,额定最大电流为 20_A。
3 000 r/(kW ·h) 表示接在这个电能表上的用电器,每消耗 1_kW ·h 的电能,电能表上的转盘转过 3_000 转。
(2)保险丝①作用:当电路中的电流过大时,自动熔断,切断电路,起保护作用。
②保险丝熔断的两大原因:电路发生短路;用电器的总功率过大。
③材料的要求:电阻较大、熔点较低的铅锑合金。
④注意事项:不允许用铁丝或铜丝来替代保险丝;不能将保险丝与闸刀开关的位置接反;更换保险丝后,首先应查清导致保险丝熔断的原因,排除故障后才能闭合总开关,恢复供电。
(3)插座①接法:并联在电路中;②三孔插座的接法:左零右火中接地。
(4)开关接法:与所控制的用电器串联;一般接在用电器和火线之间。
(5)灯螺口灯座的螺旋套只允许接在零线上,绝不允许接在火线上。
2.试电笔的构造及使用(1)组成:从头到尾:笔尖金属体、绝缘外壳、高值电阻、氖管、弹簧、笔尾金属体。
(2)用法:用手接触笔尾金属体,笔尖接触电线,氖管发光表示接触的是火线,氖管不发光表示接触的是零线。
3.防止触电 (1)分类:单线触电、双线触电、高压电弧触电、跨步电压触电。
(2)对人体安全的电压:不高于 36_V。
(3)安全用电原则:不接触低压带电体、不靠近高压带电体。
考点 1 家庭电路的组成及连接【例 1】 (2016·青岛 )如图 16-1 所示家庭电路,吊灯和由开关 S 控制,墙上有一个固定插座。
请把电路连接完整。
图 16-1【解析】 (1)由于家庭电路中的各个用电器是并联连接,所以此电路中的两盏吊灯和并联,开关接在干路上同时控制两灯。

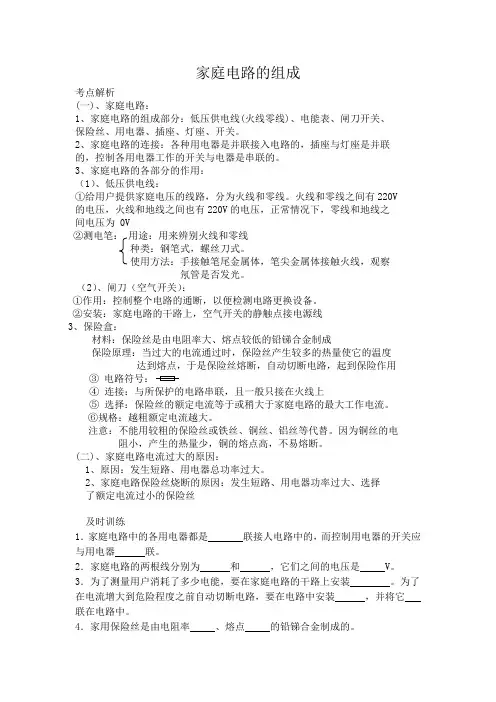

家庭电路的组成考点解析(一)、家庭电路:1、家庭电路的组成部分:低压供电线(火线零线)、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。
2、家庭电路的连接:各种用电器是并联接入电路的,插座与灯座是并联的,控制各用电器工作的开关与电器是串联的。
3、家庭电路的各部分的作用:(1)、低压供电线:①给用户提供家庭电压的线路,分为火线和零线。
火线和零线之间有220V的电压,火线和地线之间也有220V的电压,正常情况下,零线和地线之间电压为 0V②测电笔:用途:用来辨别火线和零线种类:钢笔式,螺丝刀式。
使用方法:手接触笔尾金属体,笔尖金属体接触火线,观察氖管是否发光。
(2)、闸刀(空气开关):①作用:控制整个电路的通断,以便检测电路更换设备。
②安装:家庭电路的干路上,空气开关的静触点接电源线3、保险盒:材料:保险丝是由电阻率大、熔点较低的铅锑合金制成保险原理:当过大的电流通过时,保险丝产生较多的热量使它的温度达到熔点,于是保险丝熔断,自动切断电路,起到保险作用③④连接:与所保护的电路串联,且一般只接在火线上⑤选择:保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑥规格:越粗额定电流越大。
注意:不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。
因为铜丝的电阻小,产生的热量少,铜的熔点高,不易熔断。
(二)、家庭电路电流过大的原因:1、原因:发生短路、用电器总功率过大。
2、家庭电路保险丝烧断的原因:发生短路、用电器功率过大、选择了额定电流过小的保险丝及时训练1.家庭电路中的各用电器都是联接人电路中的,而控制用电器的开关应与用电器联。
2.家庭电路的两根线分别为和,它们之间的电压是 V。
3.为了测量用户消耗了多少电能,要在家庭电路的干路上安装。
为了在电流增大到危险程度之前自动切断电路,要在电路中安装,并将它联在电路中。
4.家用保险丝是由电阻率、熔点的铅锑合金制成的。
5.三孔插座比两孔插座多的那个孔是跟相连的。
用电器的三脚插头插在三孔插座里,不仅把用电部分接入了电路,还把用电器的与连接起来。

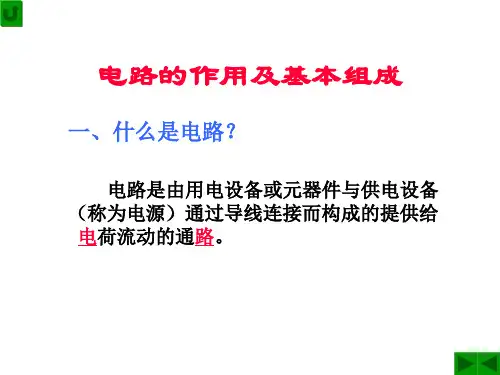

电路的组成和作用
电路由电源、导线、元器件和负载等组成,其作用是将电能转化成其他形式的能量,并实现控制、传输、处理和存储等功能。
电源是电路的能量来源,可以是电池、变压器或发电机等。
导线是连接电路元器件的导体,用于传输电能和信号,通常采用金属材料制成。
元器件是电路中的各种电子元件,如电阻器、电容器、电感器、二极管、晶体管、集成电路等,它们负责控制和处理电流和电压的大小和方向。
负载是电路的输出部分,通常是发光二极管、电机、喇叭、显示器等,其作用是将电路处理后的能量转化为光、热、声音或动力等形式的能量。
电路可以根据其功能分为不同的类型,如电源电路、放大电路、滤波电路、控制电路等,它们各自有不同的作用。
电路的组成和作用是相互联系的,要实现特定的功能,需要选择适当的元器件和负载,并合理布置和连接电路。
