light field lab原理-回复Light Field Lab原理：Light Field Lab是一家位于加利福尼亚州圣荷西的公司，致力于研究和开发光场显示技术。
光场显示技术是一项新兴的显示技术，可以呈现出逼真的三维视觉效果。
光场显示技术利用了物理学原理以及先进的图像处理算法，通过将光线的传播和交互模拟出来，使观察者获得沉浸式的视觉体验。
光学原理是光场显示技术的核心。
了解光场的传播和交互是理解光场显示技术的关键。
光场是由不同波长和强度的光线组成的集合，它可以传播和交互，从而造成有关深度、方向和角度的视觉感知。
在传统的2D显示技术中，我们只能观察到一个平面的图像，而无法感知到深度和方向上的变化。
然而，光场技术可以模拟光线传播和交互的过程，从而让观察者能够从不同的角度和位置观察到真实的三维场景。
实现光场显示的关键是捕捉和呈现光场。
光场的捕捉需要使用特殊的摄像设备，这些设备能够记录下光线传播和交互的信息。
目前，广泛使用的光场捕捉技术包括微透镜阵列、多摄像机阵列和Time-of-Flight传感器。
这些技术可以同时捕捉到多个视点的信息，并用于后续的图像处理和光场合成。
光场的呈现需要使用高分辨率的显示设备。
传统的2D显示设备无法满足光场显示的需求，因此需要使用特殊的光场显示设备。
Light Field Lab 公司正在研发的光场显示设备采用了大量的光学元件和像素驱动器，以实现高像素密度和快速的像素响应。
这些设备可以根据光场信息，将光线模拟出来，使观察者能够在不同的角度和位置观察到真实的三维场景。
为了实现高质量、真实感的光场显示，图像处理算法也起着重要的作用。
光场图像处理算法可以从捕捉到的光场数据中提取出深度和角度的信息，并将其与高分辨率的图像合成在一起。
这种合成图像可以在光场显示设备上进行展示，从而呈现出逼真的三维视觉效果。
除了在硬件上的创新，Light Field Lab还将光场显示技术与其他显示技术相结合，以开发出更加先进和多样化的产品。

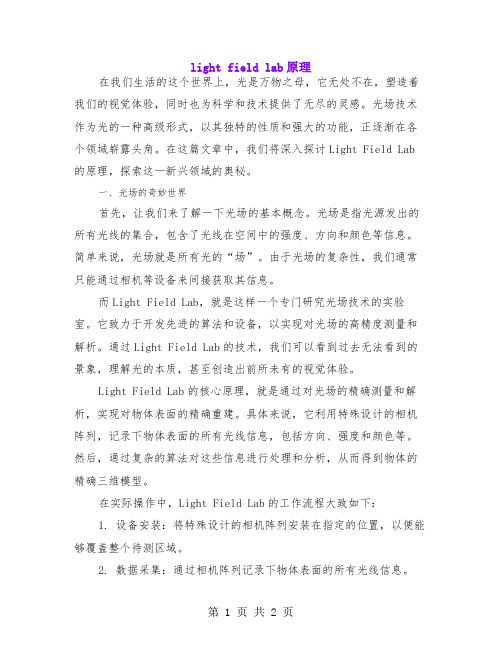

light field lab原理在我们生活的这个世界上，光是万物之母，它无处不在，塑造着我们的视觉体验，同时也为科学和技术提供了无尽的灵感。
光场技术作为光的一种高级形式，以其独特的性质和强大的功能，正逐渐在各个领域崭露头角。
在这篇文章中，我们将深入探讨Light Field Lab 的原理，探索这一新兴领域的奥秘。
一、光场的奇妙世界首先，让我们来了解一下光场的基本概念。
光场是指光源发出的所有光线的集合，包含了光线在空间中的强度、方向和颜色等信息。
简单来说，光场就是所有光的“场”。
由于光场的复杂性，我们通常只能通过相机等设备来间接获取其信息。
而Light Field Lab，就是这样一个专门研究光场技术的实验室。
它致力于开发先进的算法和设备，以实现对光场的高精度测量和解析。
通过Light Field Lab的技术，我们可以看到过去无法看到的景象，理解光的本质，甚至创造出前所未有的视觉体验。
Light Field Lab的核心原理，就是通过对光场的精确测量和解析，实现对物体表面的精确重建。
具体来说，它利用特殊设计的相机阵列，记录下物体表面的所有光线信息，包括方向、强度和颜色等。
然后，通过复杂的算法对这些信息进行处理和分析，从而得到物体的精确三维模型。
在实际操作中，Light Field Lab的工作流程大致如下：1. 设备安装：将特殊设计的相机阵列安装在指定的位置，以便能够覆盖整个待测区域。
2. 数据采集：通过相机阵列记录下物体表面的所有光线信息。
3. 数据处理：利用先进的算法对采集到的数据进行处理和分析，以提取出有用的信息。
4. 三维模型生成：将处理后的数据转化为精确的三维模型，以便后续的视觉应用。
三、网址链接的重要性在阐述Light Field Lab原理的过程中，我们将会涉及许多相关领域的学术研究和产品介绍。
为了帮助读者更深入地了解这一新兴领域，我们将提供一些相关的网址链接，以供大家查阅更多的信息和资源。
Lytro发布了神奇的“光场相机（LightFieldCamera）”Lytro发布了神奇的“光场相机（Light Field Camera）”
Lytro公司近日发布了号称拥有革命性拍照技术的“光场相机（Light Field Camera）”。
用Lytro光场相机拍摄照片时，镜头可以同时捕捉到整个背景的光场（光场是指在每一个方向照来的每束光线），而不仅仅捕捉到一片光线。
用这种相机拍摄的照片你可以随意改变焦点，移动视角，甚至还可以将照片转为3D显示。
这也就是说，使用Lytro的相机，用户可以真正地捕捉那个瞬间的全部影像，或者说是捕捉到可以代表那一刻的所有光线。
可以先拍照，后对焦，神不神奇？！
1100 万像素的Lytro 光场相机拥有铝合金外壳，镜头支持8倍光学变焦，等效焦距35～280mm，最大光圈恒定f/2。
机身上只有2个按钮，一个是快门，另一个是电源。
该公司也在这台造型可爱的相机上加入了触控屏幕的功能。
Lytro光场相机分别有8G和16G 2款，售价分别为399美元（约合人民币2,548元）和499美元（约合人民币3,186元）。
预计2012年年初正式上市销售。
下面请观看几段相关视频：。
3D成像方法汇总（原理解析）---双目视觉、激光三角、结构光、ToF、光场、全息3D成像方法汇总介绍：这里要介绍的是真正的3D成像，得到物体三维的图形，是立体的图像。
而不是利用人眼视觉差异的特点，错误感知到的假三维信息。
原理上分类：主要常用有：1、双目立体视觉法(Stereo Vision)2、激光三角法(Laser triangulation)3、结构光3D成像(Structured light 3D imaging)4、飞行时间法ToF（Time of flight）5、光场成像法（Light field of imaging）6、全息投影技术(Front-projected holographic display)7、补充：戳穿假全息上面原理之间可能会有交叉。
而激光雷达不是3D成像原理上的一个分类，而是一种具体方法。
激光雷达的3D成像原理有：三角测距法、飞行时间T oF法等。
激光雷达按照实现方式分类有：机械式、混合固态、基于光学相控阵固态、基于MEMS式混合固态、基于FLASH式固态等。
1、双目立体视觉法：就和人的两个眼睛一样，各种两个摄像头的手机大都会用这种方法来获得深度信息，从而得到三维图像。
但深度受到两个摄像头之间距离的限制。
视差图：双目立体视觉融合两只眼睛获得的图像并观察它们之间的差别，使我们可以获得明显的深度感，建立特征间的对应关系，将同一空间物理点在不同图像中的映像点对应起来，这个差别，我们称作视差(Disparity)图像。
对于视差的理解可以自己体验一下：将手指头放在离眼睛不同距离的位置，并轮换睁、闭左右眼，可以发现手指在不同距离的位置，视觉差也不同，且距离越近，视差越大。
提到视差图，就有深度图，深度图像也叫距离影像，是指将从图像采集器到场景中各点的距离（深度）值作为像素值的图像。
深度图与点云的区别，点云：当一束激光照射到物体表面时，所反射的激光会携带方位、距离等信息。
若将激光束按照某种轨迹进行扫描，便会边扫描边记录到反射的激光点信息，由于扫描极为精细，则能够得到大量的激光点，因而就可形成激光点云。
光场相机原理
光场相机原理是一种新兴的摄影技术，其主要原理是利用多个微透镜阵列捕捉光线进入相机的方向和强度信息。
与传统相机不同，光场相机通过在图像传感器上放置微透镜阵列来记录光线的路径和方向信息，从而实现对光场的高精度记录。
在光场相机中，每个微透镜都可以看作一个微型相机，它能够接收到特定方向上的光线并将其聚焦到相应的像素上。
通过记录每个微透镜上进入相机的光线方向和强度信息，光场相机可以得到一组包含了光线传播的完整信息的图像数组，也被称为光场数据。
在获得了光场数据后，利用光场相机的软件算法可以进行后续的图像处理。
其中最常见的应用是改变焦点和景深。
传统相机在拍摄时需要通过调整镜头的焦距来改变焦点位置，而光场相机则可以通过解析光场数据在后期进行对焦，从而实现在不同距离上的物体都能保持清晰的成像效果。
此外，光场相机还可以通过对光场数据进行相应运算，实现改变景深的效果，使得被拍摄物体的前景和背景都能保持清晰，并且可以在后期进行灵活的调整。
除了改变焦点和景深，光场相机还有其他一些应用领域。
例如，通过对光场数据进行解析和处理，可以实现三维立体图像的生成，从而为虚拟现实、增强现实和全息投影等领域提供更丰富的图像数据。
此外，光场相机还可以利用光线传播信息来进行深度感知，实现跟踪和识别目标物体的功能，在机器视觉和自动驾驶等领域有着广泛的应用前景。
总之，光场相机通过多个微透镜阵列记录光线的方向和强度信息，实现了对光场的高精度捕捉。
借助光场数据的处理和算法，光场相机可以实现改变焦点、景深以及其他一些特殊效果的功能。
随着技术的不断发展和创新，相信光场相机在未来将为摄影领域带来更加出色的成像效果和更广泛的应用空间。
光场相机成像质量评价方法研究杨凡;袁艳;周志良【摘要】Light field camera is a new imaging device which could capture 4D light field information including both the 2D spatial distribution information of objecr radiation and 2D directional information of the radiance propagation. It can get larger depth of field than traditional cameras, The imaging quality evaluation is important for researching on light field camera. The imaging model of light field camera is analyzed in combination with the characteristic of light field imaging. The process of light ray tracing in an actual camera was accomplished. The point spread function model was calculated. The experimental results show that the method is accurate and effective.%光场相机应用一种新的成像技术,利用光学手段获取四维光场信息,包括目标辐射的二维空间分布信息和辐射传播的二维方向信息.与传统相机相比,光场相机在实际应用中可以获得大的景深范围.由此成像质量评价是光场相机研究中一项十分关键的工作.结合光场成像的特点,对光场相机成像模型进行了分析,完成了实际系统中的光场追迹过程,并时点扩散模型进行了计算,仿真实验结果表明该评价方法有效.【期刊名称】《现代电子技术》【年(卷),期】2011(034)006【总页数】3页(P4-6)【关键词】光场相机;成像模型;点扩散函数;成像质量【作者】杨凡;袁艳;周志良【作者单位】北京航空航天大学,精密光机电一体化技术教育部重点实验室,北京,100191;北京航空航天大学,精密光机电一体化技术教育部重点实验室,北京,100191;中国科学技术大学,安徽,合肥,230026【正文语种】中文【中图分类】TN919-34;TP3910 引言光场相机作为一种新的成像装置，将计算机技术与精密光机电技术紧密结合，将获取光波场信息作为研究重点，通过对获得的光场数据进行特殊处理，实现了对一定范围内的目标清晰图像，加强了拍摄的实时性，实现先拍照后对焦的功能。
光场相机Lytro 的运作原理和运算方法A Light Field Camera“ Lytro ” , the Principle and Algorithms概略Lytro 以在照片拍摄后，照片的对焦点可以自由变换的相机而被知晓 .Lytro 称其为光场相机.成像部分是由图像感应器和微型镜头所构成，并得到入射光束集中的光场•然后从光场再处理成最终的画面，光线集中相当于计算镜头的运作.本文就Lytro 的动作原理和画面生成的运算方法进 行解释.1 .前言数码相机是在摄像像素点上形成鲜亮的光 像，并把此光像忠实的反应成数码影像的装 置。
但是光场相机则是采用与数码相机完全不 同的原理所被认知。
此相机是采用光场（光线 空间）得到多条光线，再将光线集合并经过一 种图像处理得到最终成像的相机。
其代表机能 为利用摄影后的后处理，变更相机焦点距离的 再对焦机能。
初期的光场相机是用多台相机纵横排列成 的相机矩阵的实配.相机矩阵对机能有验证作 用，但是没有实用性•另一方面， Ng 式做了在 成像像素的前面配置微镜头，通过致密的框体 集中光线的光场相机.之后， Ng 为了将此技术 商品化而成立了公司，在2012年开发了 Lytro . 本文是根据Ng 的论文及实际的分析解析为基 础解释Lytro 的运作原理，机能，运算方法图1为Lytro 的影像感应器的扩大照片影像感应器是数 码相机用的CMOS 感应器，内间距为1.4卩m ，影像 感应器上覆盖蜂巢结构的微镜头，微镜头的内间距 为14卩m 。
影像感应器3280*3280像素的面积上覆盖 330*380个微镜头，一个微镜头的直径大约是 10个 像素点的长度。
2. Lytro 的影像感应器 図］测廿一豁e 扭;大写卓豊迪工iz 夕卜口二夕乂 卜十一）微镜头和保护用玻璃一体成型， CMOS 感 应器上面有少量空间，保护玻璃上面平坦，底 面排列微镜头。
保护玻璃和微镜头的厚度约为 430卩m ,另外CMOS 表面设置了拜尔型彩色滤 膜。
