导线载流量计算公式
导线载流量是指导线可以承受的最大电流。
它是电力系统设计和运行中非常重要的参数,正确计算导线载流量可以保证电力系统的安全稳定运行。
下面将介绍导线载流量的计算公式。
导线载流量计算公式可以使用安全载流量法:I=K*S
其中,I表示导线的载流量(单位:安培A),K是载流量系数,S代表导线的截面积(单位:平方毫米mm²)。
具体计算步骤如下:
1. 确定导线材料和规格:根据导线所用材料(如铝、铜等)和导线的型号、直径或截面积确定导线材料参数,并将导线截面积转换为平方毫米。
2. 查找载流量系数:根据导线的材料、环境温度、敷设方式等因素,在电力行业标准或相关手册中查找对应的载流量系数K。
3. 计算载流量:根据公式I=K*S,将K和S代入公式计算得到导线的载流量。
需要注意的是,不同导线在相同条件下具有不同的载流量。
因此,在实际计算中,需要根据导线参数和环境条件,选择合适的载流量系数K。
同时,导线的载流量也要满足系统电压损耗、导线发热和电流稳定等方面的要求。
综上所述,导线载流量可以通过公式I=K*S来计算。
准确计算导线载流量有助于保证电力系统的安全运行和提高电网的可靠性。

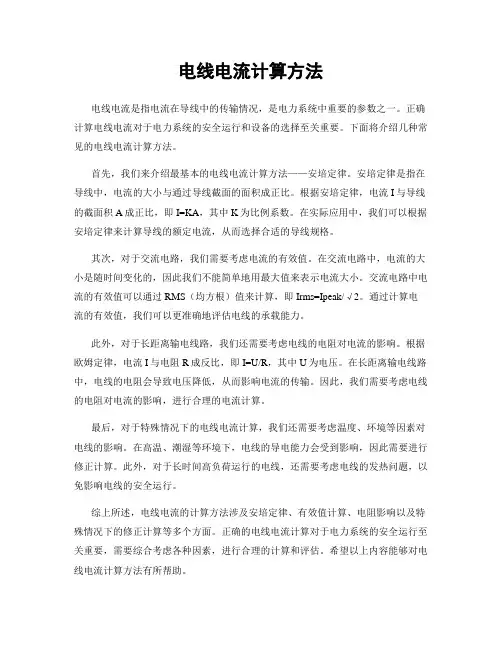

电线电流计算方法电线电流是指电流在导线中的传输情况,是电力系统中重要的参数之一。
正确计算电线电流对于电力系统的安全运行和设备的选择至关重要。
下面将介绍几种常见的电线电流计算方法。
首先,我们来介绍最基本的电线电流计算方法——安培定律。
安培定律是指在导线中,电流的大小与通过导线截面的面积成正比。
根据安培定律,电流I与导线的截面积A成正比,即I=KA,其中K为比例系数。
在实际应用中,我们可以根据安培定律来计算导线的额定电流,从而选择合适的导线规格。
其次,对于交流电路,我们需要考虑电流的有效值。
在交流电路中,电流的大小是随时间变化的,因此我们不能简单地用最大值来表示电流大小。
交流电路中电流的有效值可以通过RMS(均方根)值来计算,即Irms=Ipeak/√2。
通过计算电流的有效值,我们可以更准确地评估电线的承载能力。
此外,对于长距离输电线路,我们还需要考虑电线的电阻对电流的影响。
根据欧姆定律,电流I与电阻R成反比,即I=U/R,其中U为电压。
在长距离输电线路中,电线的电阻会导致电压降低,从而影响电流的传输。
因此,我们需要考虑电线的电阻对电流的影响,进行合理的电流计算。
最后,对于特殊情况下的电线电流计算,我们还需要考虑温度、环境等因素对电线的影响。
在高温、潮湿等环境下,电线的导电能力会受到影响,因此需要进行修正计算。
此外,对于长时间高负荷运行的电线,还需要考虑电线的发热问题,以免影响电线的安全运行。
综上所述,电线电流的计算方法涉及安培定律、有效值计算、电阻影响以及特殊情况下的修正计算等多个方面。
正确的电线电流计算对于电力系统的安全运行至关重要,需要综合考虑各种因素,进行合理的计算和评估。
希望以上内容能够对电线电流计算方法有所帮助。
一平方的电源线最大能过多少安的电流,多大的功率。
对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。
对于16、25mm2的导线可将其截面积数乘以4倍。
对于35、50mm2的导线可将其截面积数乘以3倍。
对于70、95mm2的导线可将其截面积数乘以2.5倍。
对于120、150、185mm2的导线可将其截面积数乘以2倍工作温度30℃,长期连续90%负载下的载流量如下:1.5平方毫米――18A2.5平方毫米――26A4平方毫米――26A6平方毫米――47A10平方毫米――66A16平方毫米――92A25平方毫米――120A35平方毫米――150A功率P=电压U×电流I=220伏×18安=3960瓦标GB4706.1-1992/1998规定的电线负载电流值(部分)铜芯电线:..铜芯线截面积..允许长期电流..2.5平方毫米(16A~25A)..4平方毫米(25A~32A)..6平方毫米(32A~40A)铝芯电线:铝芯线截面积..允许长期电流..2.5平方毫米(13A~20A)4平方毫米(20A~25A)..6平方毫米(25A~32A)///举例说明:////1、每台计算机耗电约为200~300W(约1~1.5A),那么10台计算机就需要一条2.5平方毫米的铜芯电线供电,否则可能发生火灾。
2、大3匹空调耗电约为3000W(约14A),那么1台空调就需要单独的一条2.5平方毫米的铜芯电线供电。
3、现在的住房进线一般是4平方毫米的铜线,因此,同时开启的家用电器不得超过25A(即5500瓦),有人将房屋内的电线更换成6平方毫米的铜线是没有用处的,因为进入电表的电线是4平方毫米的。
4、早期的住房(15年前)进线一般是2.5平方毫米的铝线,因此,同时开启的家用电器不得超过13A(即2800瓦)。
5、耗电量比较大的家用电器是:空调5A(1.2匹),电热水器10A,微波炉4A,电饭煲4A,洗碗机8A,带烘干功能的洗衣机10A,电开水器4A在电源引起的火灾中,有90%是由于接头发热造成的,因此所有的接头均要焊接,不能焊接的接触器件5~10年必须更换(比如插座、空气开关等)。
电缆及电线的电流计算公式1、电线的载流量是这样计算的:对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。
对于16、25mm2的导线可将其截面积数乘以4倍。
对于35、50mm2的导线可将其截面积数乘以3倍。
对于70、95mm2的导线可将其截面积数乘以2.5倍。
对于120、150、185mm2的导线可将其截面积数乘以2倍.看你的开关是多少安的用上面的工式反算一下就可以了.2、二点五下乘以九,往上减一顺号走.三十五乘三点五,双双成组减点五。
条件有变加折算,高温九折铜升级。
穿管根数二三四,八七六折满载流。
说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是“截面乘上一定的倍数"来表示,通过心算而得。
由表5 3可以看出:倍数随截面的增大而减小.“二点五下乘以九,往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。
如2.5mm’导线,载流量为2.5×9=22.5(A).从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。
从50mm'及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5.即50、70mm'导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2.5倍,依次类推。
“条件有变加折算,高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。
导线载流量计算根据电流来选截面1.用途各种导线的截流量(安全用电)通常可以从手册中查找。
但利用口诀再配合一些简单的心算,便可直接算出,不必查表。
导线的截流量与导线的截面有关,也与导线的材料(铝或铜)、型号(绝缘线或裸线等)、敷设方法(明敷或穿管等)以及环境温度(25C左右或更大)等有关,影响的因素较多,计算也较复杂。
2.口诀铝心绝缘线截流量与截面的倍数关系:S (截面)=*D(直径)的平方10下5,100上二,25、35,四三界,70、95,两倍半。
① 穿管、温度,八九折。
②裸线加一半。
③ 铜线升级算。
④3.说明口诀是以铝芯绝缘线、明敷在环境温度25C的条件为准。
若条件不同,口诀另有说明。
绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。
口诀对各种截面的截流量(电流,安)不是直接指出,而是用“截面乘上一定倍数”来表示。
为此,应当先熟悉导线截面(平方毫米)的排列:1 4 6 10 16 25 35 50 70 95 120 150 185生产厂制造铝芯绝缘线的截面通常从开始,铜芯绝缘线则从1开始;裸铝线从16开始,裸铜线则从10开始。
①这口诀指出:铝芯绝缘线截流量,安,可以按“截面数的多少倍”来计算。
口诀中阿拉伯数字表示导线截面(平方毫米),汉字数字表示倍数。
把口诀的“截面与倍数关系”排列起来便如下:... 10*5 16、25*4 35、45*3 70、95* 120*2 ..............现在再和口诀对照就更清楚了,原来“ 10下五”是指截面从10以下,截流量都是截面数的五倍。
“100上二”是指截面100以上,截流量都是截面数的二倍。
截面25与35是四倍和三倍的分界处。
这就是口诀“ 25、35四三界”。
而截面70、95则为二点五倍。
从上面的排列可以看出:除10以下及100以上之处,中间的导线截面是每每两种规格属同一种倍数。
下面以明敷铝芯绝缘线,环境温度为25C,举例说明:【例1】6平方毫米的,按“ 10下五”算得截流量为30安。
导线载流量计算口诀
这里列举了一些常用的导线载流量计算口诀:
1.皮纳法则:P=I²R,即导线的功率损耗与电流的平方成正比。
2.雷亚法则:R=ρL/A,即导线的电阻与材料的电阻率、长度和横截
面积成反比。
3.赫门内斯法则:I=√(P/R),即导线的电流与功率损耗和电阻的平
方根成正比。
4.安普法则:I=√(P/AρL),即导线的电流与功率损耗、横截面积、
电阻率和长度的乘积的平方根成正比。
5.昆特法则:A=ρL/IJ,即导线的横截面积与电阻率、长度、电流和
电流密度的乘积成正比。
6.门位孟格法则:I=SJ/ρL,即导线的电流与导线截面积、电流密度、电阻率和长度的乘积成正比。
7.赫顿法则:P=IJ²ρL/A,即导线的功率损耗与电流密度、电流的平方、电阻率、长度和横截面积的乘积成正比。
这些口诀可以帮助我们在导线载流量计算时快速记忆和应用相关公式,从而得到准确的结果。
在进行计算时,我们需要根据实际情况选择合适的
口诀和公式进行运算。
此外,还需要注意单位的转换,并结合实际应用场
景进行综合考虑。
总之,导线载流量计算是电气工程中的重要内容之一、通过掌握相关
口诀和计算方法,可以更好地理解和应用导线载流量的概念,为实际工程
应用提供帮助。

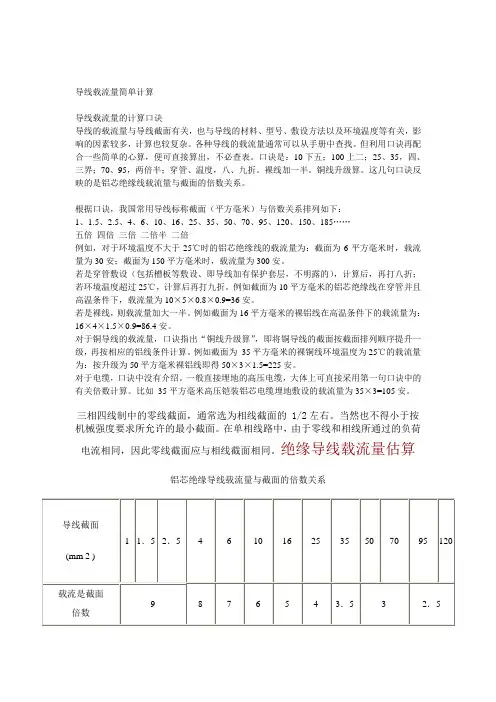

导线载流量简单计算导线载流量的计算口诀导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度等有关,影响的因素较多,计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算,便可直接算出,不必查表。
口诀是:10下五;100上二;25、35,四、三界;70、95,两倍半;穿管、温度,八、九折。
裸线加一半。
铜线升级算。
这几句口诀反映的是铝芯绝缘线载流量与截面的倍数关系。
根据口诀,我国常用导线标称截面(平方毫米)与倍数关系排列如下:1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……五倍四倍三倍二倍半二倍例如,对于环境温度不大于25℃时的铝芯绝缘线的载流量为:截面为6平方毫米时,载流量为30安;截面为150平方毫米时,载流量为300安。
若是穿管敷设(包括槽板等敷设、即导线加有保护套层,不明露的),计算后,再打八折;若环境温度超过25℃,计算后再打九折。
例如截面为10平方毫米的铝芯绝缘线在穿管并且高温条件下,载流量为10×5×0.8×0.9=36安。
若是裸线,则载流量加大一半。
例如截面为16平方毫米的裸铝线在高温条件下的载流量为:16×4×1.5×0.9=86.4安。
对于铜导线的载流量,口诀指出“铜线升级算”,即将铜导线的截面按截面排列顺序提升一级,再按相应的铝线条件计算。
例如截面为35平方毫米的裸铜线环境温度为25℃的载流量为:按升级为50平方毫米裸铝线即得50×3×1.5=225安。
对于电缆,口诀中没有介绍。
一般直接埋地的高压电缆,大体上可直接采用第一句口诀中的有关倍数计算。
比如35平方毫米高压铠装铝芯电缆埋地敷设的载流量为35×3=105安。
三相四线制中的零线截面,通常选为相线截面的 1/2左右。
当然也不得小于按机械强度要求所允许的最小截面。

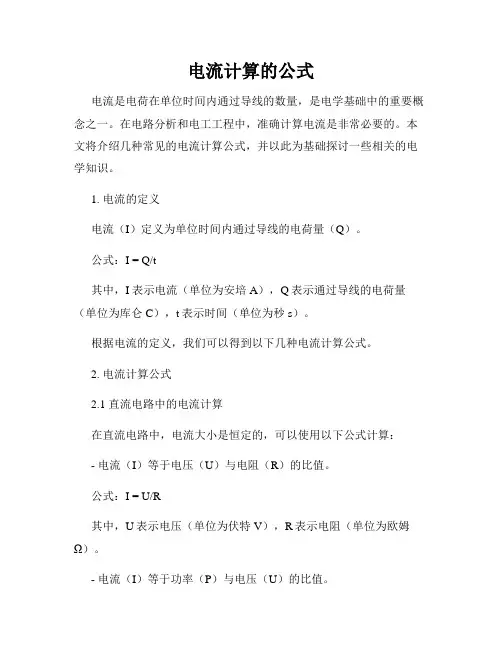

电线电流计算公式
电线电流计算的常用公式是:电流(I)等于电压(U)除以电阻(R),即
I=U/R。
在电线电缆工作的情况下,还有以下两个计算公式:
1. 单相电流计算公式:I=P÷(U×cosΦ),其中P代表功率(W),U代表电压(220V),cosΦ代表功率因素(),I代表相线电流(A)。
2. 三相电流计算公式:I=P÷(U××cosΦ),其中P、U和cosΦ的含义同上。
此外,一般铜导线的安全截流量为5-8A/平方毫米,铝导线的安全截流量为3-5A/平方毫米。
在单相220V线路中,每1KW功率的电流在4-5A左右,在三相负载平衡的三相电路中,每1KW功率的电流在2A左右。
请注意,不同线径的导线有着不同的载流量,具体的载流量建议参照相关资料或者咨询专业电工,以保证安全使用。
导线载流量的计算口诀导线载流量的计算是电力工程中的重要内容,通过计算可以确定导线的截面积和合适的导线尺寸,以保证电能传输的安全与稳定。
导线载流量的计算可以根据不同的电流类型和导线种类采用不同的方法和公式。
下面我将详细介绍几种常见的导线载流量计算方法。
直流电流导线载流量计算:直流电流载流量的计算相对较简单,只需要根据导线的材料、截面积和电流大小来计算。
直流电流在导线中的传输不会引起电感和电容的影响,因此计算起来较为简单。
其计算公式如下:载流量(A)= 导线截面积(mm²)× 电流密度(A/mm²)其中,电流密度通常根据导线的材料选择确定,常用的电流密度数值如下:铜导线:2.5 A/mm²铝导线:1.6 A/mm²交流电流导线载流量计算:交流电流的导线载流量计算则需要考虑导线的电阻、电感和电容等因素。
交流电流在导线中的传输会引起多种电磁现象的产生,因此计算起来相对复杂一些。
常用的计算方法有热稳定法、热瞬时法以及皮肤效应计算法等。
热稳定法:热稳定法是一种常用的交流电流导线载流量计算方法,其基本思想是通过计算导线截面的感应热量和散热热量的平衡,得到导线的可持续载流量。
其计算步骤如下:1.计算导线的感应热量:感应热量(W)=I²×R×导线长度(m)其中,I为电流(A),R为导线的电阻(Ω/m)。
2.计算导线的散热热量:散热热量(W)=K×S×ΔT其中,K为导线的散热系数(根据导线材料选择),S为导线的表面积(㎡),ΔT为导线的温升(℃)。
3.比较感应热量和散热热量,并确定合适的导线截面积。
热瞬时法:热瞬时法通过考虑导线温升的时间变化过程来计算导线的载流量。
其基本思想是导线的温升随时间的变化满足下列方程:I²×R×t=K×S×ΔT其中,t为电流持续时间(s)。
电缆及电线的电流计算公式1、电线的载流量是这样计算的:对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。
对于16、25mm2的导线可将其截面积数乘以4倍。
对于35、50mm2的导线可将其截面积数乘以3倍。
对于70、95mm2的导线可将其截面积数乘以2.5倍。
对于120、150、185mm2的导线可将其截面积数乘以2倍。
看你的开关是多少安的用上面的工式反算一下就可以了。
2、二点五下乘以九,往上减一顺号走。
三十五乘三点五,双双成组减点五。
条件有变加折算,高温九折铜升级。
穿管根数二三四,八七六折满载流。
说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得。
由表53可以看出:倍数随截面的增大而减小。
“二点五下乘以九,往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。
如2.5mm’导线,载流量为2.5×9=22.5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。
从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。
即50、70mm’导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2.5倍,依次类推。
“条件有变加折算,高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。
