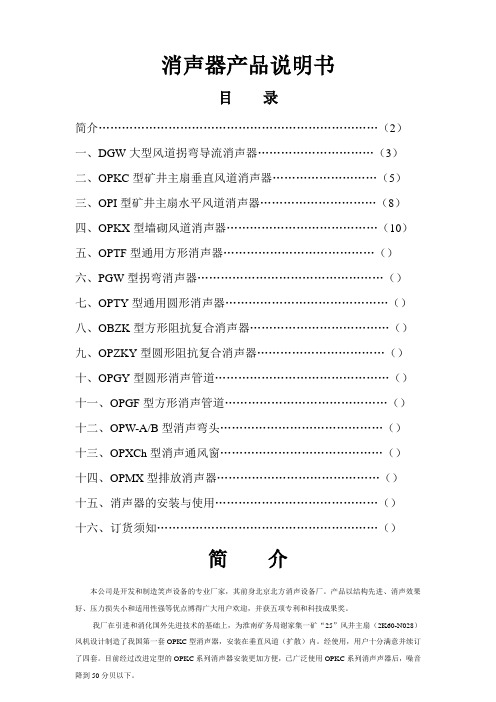

消声器产品说明书目录简介 (2)一、DGW大型风道拐弯导流消声器 (3)二、OPKC型矿井主扇垂直风道消声器 (5)三、OPI型矿井主扇水平风道消声器 (8)四、OPKX型墙砌风道消声器 (10)五、OPTF型通用方形消声器…………………………………（）六、PGW型拐弯消声器…………………………………………（）七、OPTY型通用圆形消声器……………………………………（）八、OBZK型方形阻抗复合消声器………………………………（）九、OPZKY型圆形阻抗复合消声器……………………………（）十、OPGY型圆形消声管道………………………………………（）十一、OPGF型方形消声管道……………………………………（）十二、OPW-A/B型消声弯头……………………………………（）十三、OPXCh型消声通风窗……………………………………（）十四、OPMX型排放消声器……………………………………（）十五、消声器的安装与使用……………………………………（）十六、订货须知…………………………………………………（）简介本公司是开发和制造笑声设备的专业厂家，其前身北京北方消声设备厂。
产品以结构先进、消声效果好、压力损失小和适用性强等优点博得广大用户欢迎，并获五项专利和科技成果奖。
我厂在引进和消化国外先进技术的基础上，为淮南矿务局谢家集一矿“25”风井主扇（2K60-N028）风机设计制造了我国第一套OPKC型消声器，安装在垂直风道（扩散）内。
经使用，用户十分满意并续订了四套。
目前经过改进定型的OPKC系列消声器安装更加方便，已广泛使用OPKC系列消声声器后，噪音降到50分贝以下。
为了适应水平风道安装需要，我厂开发了OPI型水平风道自联式组合消声器，安装在北京地铁前门站及和平门站，消声值达到35dB（A），受到北京地铁公司，上海地铁公司、北京地铁设计院以及各煤矿设计院等有关方面的广泛好评，目前已获国家专利权（专利号：.2）。
2000t/d水泥余热发电工程消音器技术规范书1．总则1.1 本技术规范书适用于贵州水城瑞安水泥有限公司2000t/d水泥余热发电工程锅炉上的排汽消音器。
它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准和规范的条文。
供方应保证提供符合本技术规范书和相关的国际工业标准的优质产品。
1.3 如供方没有对本技术规范书提出书面异议，需方则可认为供方提供的产品完全满足本技术规范书的要求。
1.4 如需方有除本技术规范书以外的其他要求，应以书面形式提出，经供需双方讨论、确认后，载于本技术规范书。
1.5 本技术规范书所引用的标准若与供方所执行的标准发生矛盾时，按较严格的标准执行。
1.6 本技术规范书经供、需双方共同确认和签字后作为订货合同的技术附件，与定货合同正文具有同等效力。
1.7 供方对安全阀的成套系统设备（含辅助系统与设备）负有全责，即包括分包（或采购）的产品。
分包（或采购）的产品制造商应事先征得需方的认可。
1.8 在合同签定后，需方有权因规范、标准、规程发生变化而提出一些补充要求。
2．设计与环境条件（1）厂址：海拔：1782.6m（2）气象条件气候属于冬春干旱寒冷，夏秋潮湿温凉，气温最高极值31.4℃，最低极值-7.6℃，年内每月平均气温以7月最高，为19.8℃，1月最低，为3.6℃，11月至次年的2月多为雾罩及凌冻，年平均冷冻天数约18天；6～9月为主要降雨季节，占年降雨量的84％，年平均降雨量1250mm，属湿度适中带，潮湿系数0.08，年平均相对湿度82.5％。
区内风向以南东、南东东为主，雨天则为北西方向，风速2.4m/s。
气象参数a、室外计算（干球）温度通风计算温度：夏季： 23.0℃冬季： 3℃夏季空调计算温度： 26.4℃（干球）夏季空调日平均温度： 22℃（干球）冬季空调计算温度： -5℃（湿球）b、室外计算相对湿度；冬季空气调节：85%最热月月平均：84%夏季通风：68%c、大气压力：大气压：冬季：80.92KPa夏季：80.04KPa（3）地震烈度地震烈度为6度。

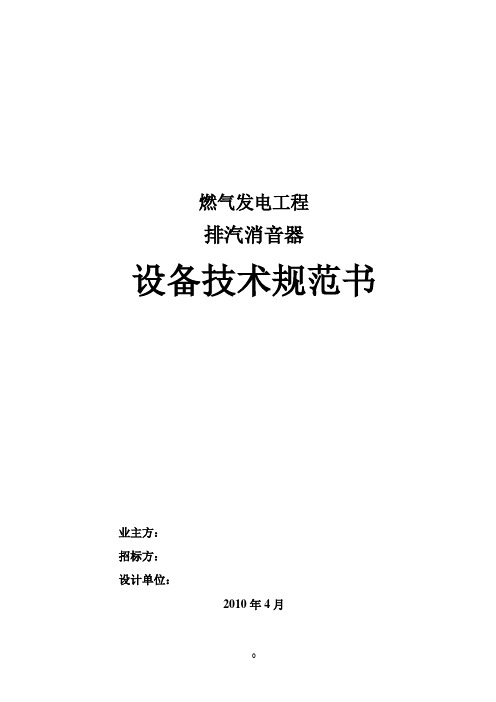

燃气发电工程排汽消音器设备技术规范书业主方：招标方：设计单位：2010年4月目录一、技术规范二、供货范围三、技术资料及交付进度四、设备监造（检验)和性能验收试验五、技术服务和联络六、分包与外购七、差异表一、技术规范1 总则1.1 本规范书适用于xxxxxxxxxxxxxxxxx锅炉安全排汽及点火排汽消音器设备。
它包括本体、辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本规范书提出的是最低限度的技术要求，并没有对所有技术细节作出规定，也未充分引述有关标准和规范的条文。
投标方应保证提供符合本规范书和现行工业标准的优质产品。
1.3 如果招标方有除规范书以外的特殊要求，应以书面形式提出，并对每一点都作详细说明，载入本规范书之后。
1.4 如投标方没有以书面形式对本规范书的条文提出异议，那么招标方可以认为投标方提出的产品完全满足本规范书的要求。
1.5 本规范书为订货合同的附件，与合同正文具有同等效力。
1.6 投标方产品应在相应工程或相似条件下有1～2台运行并超过两年，已证明安全可靠。
2设备规范2.1设备名称：2.1.1汽包安全排汽消音器 2个P=4.45MPa(安全阀整定压力) t=260℃ Q=40t/h接管尺寸：Φ108×4 20号钢2.1.2 集汽集箱安全排汽消音器 2个P=3.98MPa(安全阀整定压力) t=455℃ Q=10t/h接管尺寸：Φ89×4 15CrMoG2.1.3锅炉点火排汽安全排汽消音器 1个P=3.82MPa t=455℃ Q=35t/h接管尺寸：Φ108×4 15CrMoG2.2 其他参数型式：立式型号： _____ (三种参数分别列出)消声器消声量：≥60dB(A)消音器阻力：<0.5MPa3 设备的运行环境条件3.1 布置位置：室外3.2 厂址气象和地理条件3.2.1 厂址：江西省萍乡市3.2.2 气象特征极端最高气温38.8℃极端最低气温-8.6℃最热月平均温度28.7℃最冷月平均温度 4.8℃最热月平均湿度84%最冷月平均湿度78%一日最大降雨量178.4mm年平均降雨量178.3mm主导风向西南、东北地震基本烈度 6 度海拔高度75m4 技术要求4.1 设备性能要求4.1.1 设备在第2节的参数和第3节的运行环境条件下，保证消声性能稳定和安全可靠地运行。

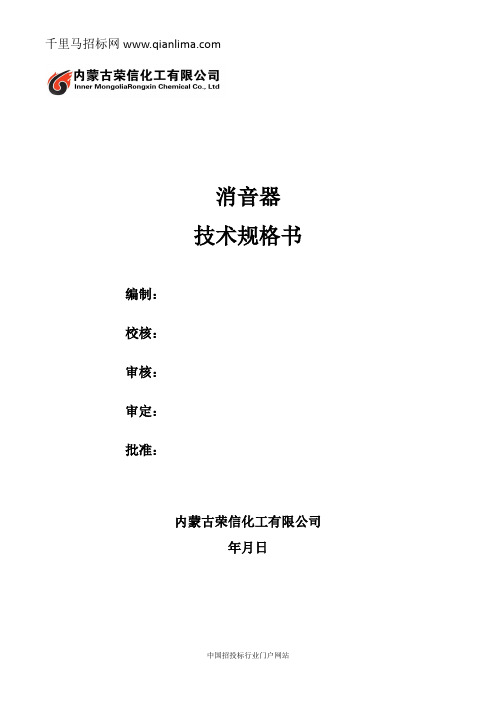

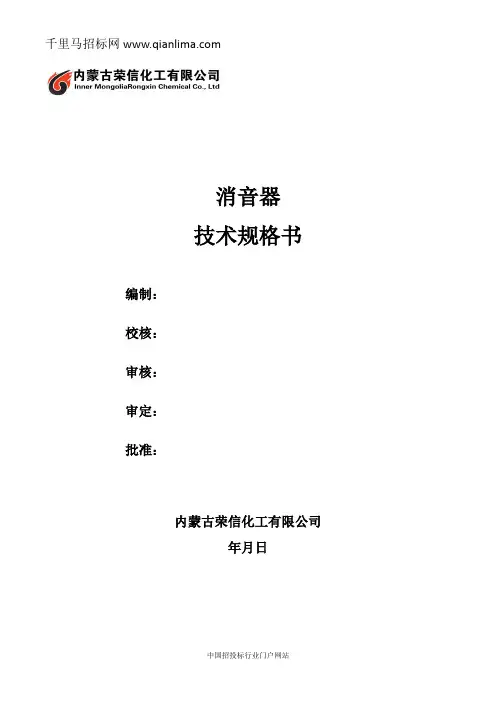

消音器技术规格书编制：校核：审核：审定：批准：内蒙古荣信化工有限公司年月日消音器技术规格书总则.本技术规格书适用于内蒙古荣信化工有限公司所需的台消音器。
消音器的设计、制造、检验、装运、供货范围、性能保证、卖方图纸、资料和验收必须遵循本技术协议。
. 本技术规格书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及规范的条文。
投标方应保证提供符合本规格书和国家、行业标准的全新的、技术先进、生产实用、运行可靠、便于维修、适合项目所在地天气、经济合理的优质产品。
. 本技术规格书所使用的标准，如遇与投标方所执行的标准不一致时，按较高的标准执行；如果与现行使用的有关国家标准以及行业标准有明显抵触的条文，投标方应及时书面通知招标方进行协商解决。
所有技术文件均以中文为准，采用国际单位。
. 设备制造过程中，无论因何种原因需要对本技术规格书的条款或设备图样进行修改或者补充时，应先征得招标方的书面同意。
在签订合同之后，招标方有权提出因规格标准和规程发生变化而产生的一些补充要求，具体项目由双方共同商定。
. 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，设备制造单位在设计、制造、检验等过程中不得侵犯另外任一单位的专利，设备制造单位应保证招标方不承担该设备设计、制造、检验等方面专利的一切责任。
. 投标方应按照技术规格书给定的工艺条件进行设计、制造和试验，并对质量承担全部责任。
其所选外购配套设备、部件承担本技术规格书及相关合同项下的全部责任，即包括分包（或采购）的产品。
分包（或采购）的产品投标方需征得招标方的认可。
、设计条件.气象条件达拉特旗属典型的温带大陆性气候，总的气候特点为干燥少雨，冬寒夏热，昼夜温差大，年均日照时数约小时，无霜期-天，具体气象资料如下。
（）气温历年最高气温 .℃历年最低气温 -.℃全年平均气温 .℃最冷月平均气温 -.℃月平均最低气温的最低值 -.℃/// 月平均干球温度 .℃/// 月平均湿球温度 .℃（）相对湿度年平均相对湿度 .%月平均最大湿度 %月平均最小湿度 %（）气压历年最高气压 .百帕最低气压 .百帕平均气压 .百帕（）降水年平均降水量 .毫米年平均降雨量：. 毫米月最大降雨量：. 毫米（年月）日最大降雨量：. 毫米（年月日）分钟最大降雨量：. 毫米（年月日）一次最大降雨量： . 毫米（年月日~ 日）（）降雪最大积雪深度：cm（年）、厘米（年月日）最大雪压.kN/m （年月日）基本雪压 .kpa雪压： .g/cm（）蒸发年平均蒸发量 .mm（）风速、风压最大风速 .米/秒年平均风速 .米/秒基本风压.kpa主导风向为西风、东风，本地区全年无台风风玫瑰图：（）土壤参数及冻土深度历年平均冻结期：天左右历年最大冻土深度：cm(./，月)（）日照及气候条件历年平均日照时数：.h（）风向主导风向为西风、东风，本地区全年无台风（）沙尘暴对于沙尘暴频发地区，在装置规格说明中需要包括以下内容：需要在锅炉、电炉、空分等等装置的空气入口加装过滤器并考虑清洗方式；需要在电气设备的空冷入口考虑防护措施；需要对冷却水池考虑进行日常清理；需要对阀门特别是控制阀门的气封考虑防护措施；需要对转动设备的密封箱考虑防护措施。

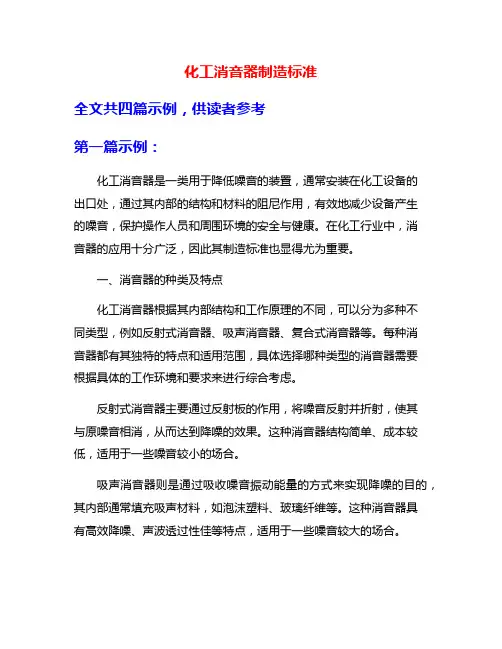

化工消音器制造标准全文共四篇示例，供读者参考第一篇示例：化工消音器是一类用于降低噪音的装置，通常安装在化工设备的出口处，通过其内部的结构和材料的阻尼作用，有效地减少设备产生的噪音，保护操作人员和周围环境的安全与健康。
在化工行业中，消音器的应用十分广泛，因此其制造标准也显得尤为重要。
一、消音器的种类及特点化工消音器根据其内部结构和工作原理的不同，可以分为多种不同类型，例如反射式消音器、吸声消音器、复合式消音器等。
每种消音器都有其独特的特点和适用范围，具体选择哪种类型的消音器需要根据具体的工作环境和要求来进行综合考虑。
反射式消音器主要通过反射板的作用，将噪音反射并折射，使其与原噪音相消，从而达到降噪的效果。
这种消音器结构简单、成本较低，适用于一些噪音较小的场合。
吸声消音器则是通过吸收噪音振动能量的方式来实现降噪的目的，其内部通常填充吸声材料，如泡沫塑料、玻璃纤维等。
这种消音器具有高效降噪、声波透过性佳等特点，适用于一些噪音较大的场合。
复合式消音器结合了反射式和吸声式的特点，既能有效地反射噪音，又能吸收噪音振动能量，具有更好的降噪效果。
这种消音器适用范围广泛，通常可以根据具体要求进行定制。
二、化工消音器制造标准为了确保消音器的质量和性能，制造过程中需要遵循一系列的标准和规范，下面介绍一些关于化工消音器制造标准的相关内容：1. 材料选择：消音器的材料选择对其性能和使用寿命具有重要影响。
通常消音器的主要构成材料有金属、陶瓷、塑料等，需要根据消音器的具体用途和工作环境选择合适的材料。
金属材料一般具有较好的耐高温性能和耐腐蚀性能，适用于高温、腐蚀性较强的环境；陶瓷材料具有良好的隔热性能和抗腐蚀性能，适用于高温环境；塑料材料具有重量轻、成本低的优点，适用于一些一般要求的消音器。
2. 结构设计：消音器的结构设计直接影响其降噪效果和安装维护的便捷性。
一般来说，消音器的结构应该合理，具有良好的声学性能和稳定的工作状态。
备案号：210221.KF.852Q/DZH 大连兆和科技发展有限公司企业标准Q/DZH.003-2003代替 Q/DZH.J.002-2002通风空调消声器及静压箱2003-08-10 发布 2003-08-10 实施大连兆和科技发展有限公司发布Q/DZH.003-2003编制说明本标准是大连兆和科技发展有限公司为本公司生产通风消声器（以下简称消声器）、静压箱而编制的。
在编制过程中，参考了国家现行出版的手册、标准及规范，并结合公司几年来发展的实际状况及顾客提出的有关要求。
本标准是兆和科技有限公司指导性技术文件，凡本公司涉及消声器、静压箱制作的工艺及要求不得低于本标准，确保消声器、静压箱满足使用要求。
本标准实施之日后，随国家和行业新标准、规范的发布而修正。
当本标准与顾客要求不一致时，按照合同要求执行。
Q/DZH.003--2003前言本标准是大连兆和科技发展有限公司为本公司生产通风消声器及静压箱(以下简称消声器)而编制的。
在编制过程中，依据国家现行出版的手册、标准及规范，并结合公司几年来发展的实际以及顾客提出的有关要求。
本标准是大连兆和科技发展有限公司指导性技术文件，凡本公司涉及消声器制作的工艺及要求不得低于本标准，确保消声器、静压箱满足使用要求。
本标准实施之日后，随国家和行业新标准、规范的发布而修正。
当本标准与顾客要求抵触时，执行顾客要求。
本标准属第一次修订。
修订的原因是国家验收规范的换版和格式的修订。
本标准由大连兆和科技发展有限公司提出。
本标准由大连兆和科技发展有限公司起草。
本标准由大连兆和科技发展有限公司批准。
本标准主要起草人：才效辉Q/DZH.003-2003 通风消声器及静压箱1 范围本标准规定了通风消声器、静压箱（以下简称消声器）的分类，基本规格，要求，试验方法，检验规则，标识，使用说明及包装，运输，贮存。
本标准适用于通风空调系统中的各类消声器、静压箱。
2 分类与命名2.1 按消声特性分类：2.1.1阻性消声器2.1.2微孔板消声器2.1.3复合消声器2.1.4室式消声器（消声静压箱、静压箱）2.2 基本规格2.2.1 矩形基本规格用其法兰内边长A×B乘消声器L(总长度)表示，单位mm。

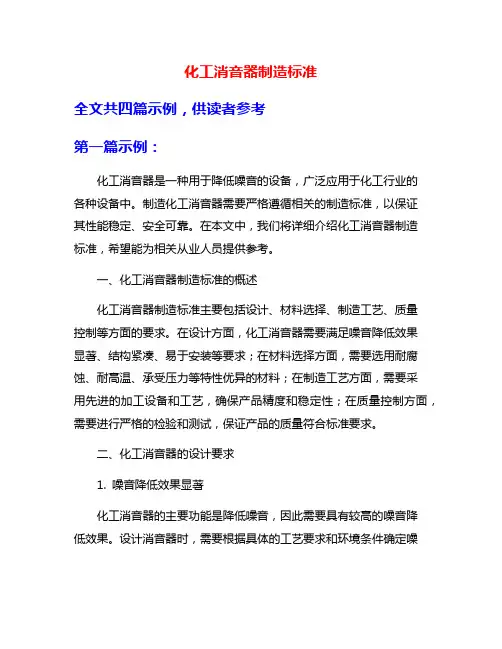

化工消音器制造标准全文共四篇示例，供读者参考第一篇示例：化工消音器是一种用于降低噪音的设备，广泛应用于化工行业的各种设备中。
制造化工消音器需要严格遵循相关的制造标准，以保证其性能稳定、安全可靠。
在本文中，我们将详细介绍化工消音器制造标准，希望能为相关从业人员提供参考。
一、化工消音器制造标准的概述化工消音器制造标准主要包括设计、材料选择、制造工艺、质量控制等方面的要求。
在设计方面，化工消音器需要满足噪音降低效果显著、结构紧凑、易于安装等要求；在材料选择方面，需要选用耐腐蚀、耐高温、承受压力等特性优异的材料；在制造工艺方面，需要采用先进的加工设备和工艺，确保产品精度和稳定性；在质量控制方面，需要进行严格的检验和测试，保证产品的质量符合标准要求。
二、化工消音器的设计要求1. 噪音降低效果显著化工消音器的主要功能是降低噪音，因此需要具有较高的噪音降低效果。
设计消音器时，需要根据具体的工艺要求和环境条件确定噪音降低目标，合理选用消音器的结构和材料，以达到较好的噪音降低效果。
2. 结构紧凑化工消音器通常安装在管道或设备上，因此需要具有较小的外形尺寸和重量，以便安装和维护。
设计消音器时，需要考虑到实际安装位置的空间限制，尽量做到结构紧凑。
3. 易于安装化工消音器的安装需要考虑到实际工艺要求和环境条件，设计时应尽量降低安装难度，便于工程师和技术人员进行安装和调试。
1. 耐腐蚀化工消音器通常用于化工行业的各种设备中，因此需要具有较好的耐腐蚀性能。
消音器的材料选择应考虑到所处环境的化学性质和温度要求，选用能够耐受腐蚀的材料。
2. 耐高温化工消音器在使用过程中可能面临高温的情况，因此需要选用耐高温的材料来制造。
常见的耐高温材料有不锈钢、合金钢等。
3. 承受压力化工消音器在运行过程中会面临一定的压力，因此需要能够承受一定压力的材料来制造。
消音器的压力等级应根据具体工艺要求和环境条件确定，选用适合的材料。
1. 先进的加工设备和工艺化工消音器的制造需要采用先进的加工设备和工艺，以确保产品的精度和稳定性。
备案号：210221.KF.852Q/DZH 大连兆和科技发展有限公司企业标准Q/DZH.003-2003代替 Q/DZH.J.002-2002通风空调消声器及静压箱2003-08-10 发布 2003-08-10 实施大连兆和科技发展有限公司发布Q/DZH.003-2003编制说明本标准是大连兆和科技发展有限公司为本公司生产通风消声器（以下简称消声器）、静压箱而编制的。
在编制过程中，参考了国家现行出版的手册、标准及规范，并结合公司几年来发展的实际状况及顾客提出的有关要求。
本标准是兆和科技有限公司指导性技术文件，凡本公司涉及消声器、静压箱制作的工艺及要求不得低于本标准，确保消声器、静压箱满足使用要求。
本标准实施之日后，随国家和行业新标准、规范的发布而修正。
当本标准与顾客要求不一致时，按照合同要求执行。
Q/DZH.003--2003前言本标准是大连兆和科技发展有限公司为本公司生产通风消声器及静压箱(以下简称消声器)而编制的。
在编制过程中，依据国家现行出版的手册、标准及规范，并结合公司几年来发展的实际以及顾客提出的有关要求。
本标准是大连兆和科技发展有限公司指导性技术文件，凡本公司涉及消声器制作的工艺及要求不得低于本标准，确保消声器、静压箱满足使用要求。
本标准实施之日后，随国家和行业新标准、规范的发布而修正。
当本标准与顾客要求抵触时，执行顾客要求。
本标准属第一次修订。
修订的原因是国家验收规范的换版和格式的修订。
本标准由大连兆和科技发展有限公司提出。
本标准由大连兆和科技发展有限公司起草。
本标准由大连兆和科技发展有限公司批准。
本标准主要起草人：才效辉Q/DZH.003-2003 通风消声器及静压箱1 范围本标准规定了通风消声器、静压箱（以下简称消声器）的分类，基本规格，要求，试验方法，检验规则，标识，使用说明及包装，运输，贮存。
本标准适用于通风空调系统中的各类消声器、静压箱。
2 分类与命名2.1 按消声特性分类：2.1.1阻性消声器2.1.2微孔板消声器2.1.3复合消声器2.1.4室式消声器（消声静压箱、静压箱）2.2 基本规格2.2.1 矩形基本规格用其法兰内边长A×B乘消声器L(总长度)表示，单位mm。
