电炉炼钢新工艺新技术,电炉炼钢质量控制实用手册

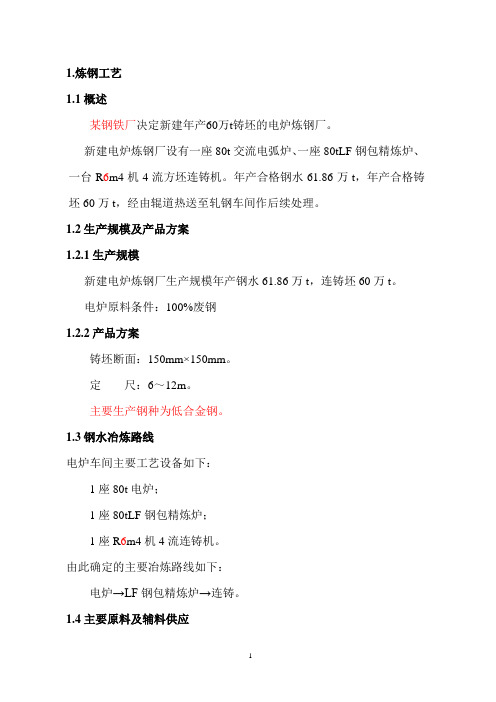

1.炼钢工艺1.1概述某钢铁厂决定新建年产60万t铸坯的电炉炼钢厂。

新建电炉炼钢厂设有一座80t交流电弧炉、一座80tLF钢包精炼炉、一台R6m4机4流方坯连铸机。

年产合格钢水61.86万t，年产合格铸坯60万t，经由辊道热送至轧钢车间作后续处理。

1.2生产规模及产品方案1.2.1生产规模新建电炉炼钢厂生产规模年产钢水61.86万t，连铸坯60万t。

电炉原料条件：100%废钢1.2.2产品方案铸坯断面：150mm×150mm。

定尺：6～12m。

主要生产钢种为低合金钢。

1.3钢水冶炼路线电炉车间主要工艺设备如下：1座80t电炉；1座80tLF钢包精炼炉；1座R6m4机4流连铸机。

由此确定的主要冶炼路线如下：电炉→LF钢包精炼炉→连铸。

1.4主要原料及辅料供应1.4.1 废钢炼钢车间年需废钢：69.278万t。

1.4.2 辅助原料（1）铁合金炼钢车间年需铁合金0.866万t（含LF钢包精炼炉），常用的铁合金有硅铁、锰铁、硅锰合金、铝等，块度5~40mm。

（2）石灰炼钢车间年需石灰37116 t。

（3）白云石炼钢车间年需白云石0.309万t。

（4）萤石萤石年需量3093 t。

（5）耐火材料炼钢车间年需各种耐火材料（电炉、钢水罐、LF炉、连铸）0.835万t。

（6）合成渣炼钢车间年需合成渣12372 t。

（7）电极炼钢车间年需电极1237 t。

（8）铝丝和Si－Ca线炼钢车间年需铝丝和Si－Ca线分别为247.44t和927.9t。

1.5金属物料平衡电炉车间金属平衡图见图1-1。

图1-1 电炉车间金属平衡图（单位：×104t）1.6工艺流程1.6.1 炼钢工艺流程见图1-2图1-2 炼钢工艺流程图1.6.2 LF钢包精炼炉工艺流程见图1-3图1-3 LF生产流程图1.7 炼钢车间组成及工艺布置新建电炉炼钢车间主要由废钢堆存、主厂房、公用系统和辅助设施等组成，炼钢主厂房由以下几跨组成：上料跨、电炉跨、连铸跨和出坯跨；废钢配料区由废钢一跨和废钢二跨组成，包括生铁、重废钢和轻废钢堆放区。

电弧炉炼钢1. 简介电弧炉炼钢是一种在电弧能量的作用下将废钢或者生铁炼制成钢的方法。

相对于传统的炼钢方法，电弧炉炼钢有着更高的灵活性和效率，成为现代钢铁行业中的重要工艺。

2. 炼钢工艺电弧炉炼钢的基本工艺如下：1.物料准备：选择适合的废钢或者生铁作为原料，通常这些原料已经经过预处理，去除了杂质和杂质。

2.炉料装入：将准备好的炉料装入电弧炉。

3.炉顶封闭：封闭电弧炉顶，确保炉内的温度不会外泄。

4.电弧点火：通过电极在炉料上方产生电弧，产生高温并使炉料融化。

5.炼炉过程：炉料在高温下逐渐融化，并通过冶炼炉底部的出渣口排出产生的渣滓。

6.合金添加：根据需要，在炼钢过程中添加合金元素，调整钢水的成分。

7.取样分析：在炼钢过程中，定期通过取样分析来检查钢水的成分和质量。

8.真空处理（可选）：根据需要，对钢水进行真空处理以去除氧化物和杂质。

9.浇注：当钢水达到目标成分和质量后，将钢水倒入浇注设备中，制成所需要的铸件。

3. 电弧炉的种类电弧炉可以根据不同的工艺要求分为多种类型：•直接电弧炉：直接电弧炉是最常见的电弧炉类型，通常用于钢铁和合金的炼制。

它通过电弧加热和炉底加热来融化原料。

•感应电弧炉：感应电弧炉利用高频感应加热原理，通常用于特殊钢和高合金钢的生产。

它的优点是加热快速且能耗低。

•氧气底吹电弧炉：氧气底吹电弧炉是在直接电弧炉的基础上改进而来的。

它通过在炉底喷吹氧气来增加炉内氧含量，以减少杂质和提高钢水的纯度。

4. 电弧炉炼钢的优势相对于传统的炼钢方法，电弧炉炼钢具有以下优势：•灵活性：电弧炉炼钢可以使用废钢或者生铁作为原料，既能够回收再利用废钢，又能够降低对矿石的需求。

•高效率：电弧炉炼钢的加热速率较快，炉内温度控制比较容易，可以更快地完成冶炼过程，提高生产效率。

•环保：电弧炉炼钢过程中的废气和废渣可以进行处理和回收利用，减少对环境的污染。

•精准调控：电弧炉炼钢可以通过调整电弧的电流和电压来精确控制温度，并可以添加合金元素，灵活调节钢水的成分。

电炉炼钢工艺技术操作规程电炉炼钢是一种利用电能将原生铁水或钢铁加热至一定温度后进行冶炼的工艺技术。

下面是一份电炉炼钢工艺技术操作规程。

一、安全操作1. 操作人员必须穿戴好防护装备，包括耐热手套、安全鞋、护目镜等。

2. 在操作过程中，必须注意室内通风，保持空气流通。

3. 熔炉操作前，必须检查电源线路和电气设备是否正常。

二、炉前准备1. 将电炉炉前和炉内清理干净，移除残留物和杂质。

2. 将炉料按炼钢配方要求准备好，如废钢、生铁、合金等。

3. 检查吊机和钢包的状态，确保吊装安全。

三、炉料装入1. 使用吊机将预先准备好的炉料依次装入电炉。

2. 在装入过程中，要注意均匀分布炉料，避免炉内上下不同温度区域的产生。

四、加热过程1. 打开电炉电源，调节电压和功率，控制加热速度。

2. 监测炉内温度，根据炉料情况适时调整加热参数。

3. 确保加热过程中炉料能充分融化，并保持适宜的温度。

五、冶炼过程1. 在炉料融化达到一定程度后，加入调温剂、脱硫剂等。

2. 控制加热和冷却速率，使炉料冶炼达到理想状态。

3. 根据需要，进行合金调整，如加入锰、铬、钒等元素。

六、出钢操作1. 钢料冶炼完毕后，停止加热，关闭电源，将电炉内压力降至常压。

2. 采用吊机将电炉钢水倒入钢包中，注意均匀倒入，防止喷溅。

3. 保持钢包温度，进行后续加工和浇铸操作。

七、炉后清理1. 关闭电炉主电源，断开电源线路。

2. 清理炉前、炉后区域，移除炉渣和废物，保持工作环境整洁。

3. 检查电炉设备和配件的状态，进行维修和保养。

以上是一份电炉炼钢工艺技术操作规程，对于电炉炼钢操作过程中需要注意安全、控制加热参数和冶炼过程中加入合适的冶炼剂等方面都进行了详细说明。

在实际操作中，操作人员还需要根据具体生产情况和炼钢配方要求进行调整，以确保炼钢工艺技术的顺利进行。

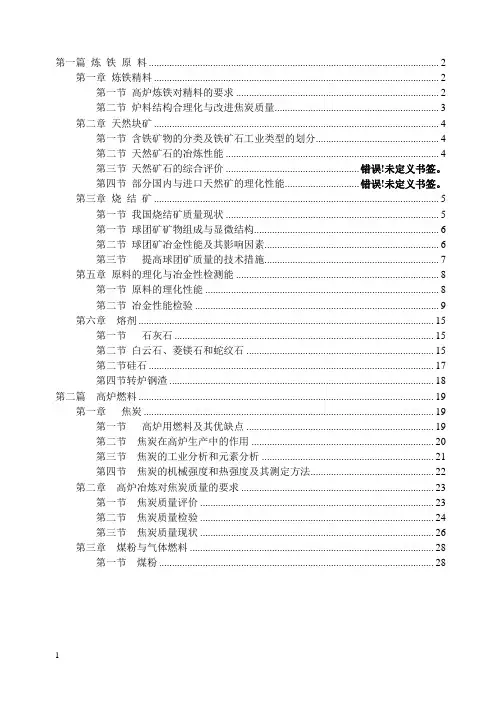

第一篇炼铁原料 (2)第一章炼铁精料 (2)第一节高炉炼铁对精料的要求 (2)第二节炉料结构合理化与改进焦炭质量 (3)第二章天然块矿 (4)第一节含铁矿物的分类及铁矿石工业类型的划分 (4)第二节天然矿石的冶炼性能 (4)第三节天然矿石的综合评价 ................................................. 错误！未定义书签。

第四节部分国内与进口天然矿的理化性能.......................... 错误！未定义书签。

第三章烧结矿 (5)第一节我国烧结矿质量现状 (5)第一节球团矿矿物组成与显微结构 (6)第二节球团矿冶金性能及其影响因素 (6)第三节提高球团矿质量的技术措施 (7)第五章原料的理化与冶金性检测能 (8)第一节原料的理化性能 (8)第二节冶金性能检验 (9)第六章熔剂 (15)第一节石灰石 (15)第二节白云石、菱镁石和蛇纹石 (15)第二节硅石 (17)第四节转炉钢渣 (18)第二篇高炉燃料 (19)第一章焦炭 (19)第一节高炉用燃料及其优缺点 (19)第二节焦炭在高炉生产中的作用 (20)第三节焦炭的工业分析和元素分析 (21)第四节焦炭的机械强度和热强度及其测定方法 (22)第二章高炉冶炼对焦炭质量的要求 (23)第一节焦炭质量评价 (23)第二节焦炭质量检验 (24)第三节焦炭质量现状 (26)第三章煤粉与气体燃料 (28)第一节煤粉 (28)第一篇炼铁原料第一章炼铁精料第一节高炉炼铁对精料的要求精料就是全面改进原燃料的质量，为降低焦比和提高冶炼强度打下物质基础。

保证高炉能在大风、高压、高风温、高负荷的生产条件下仍能稳定，顺行。

周传典同志说：“高炉必须采用精料，这是两千多年来中外炼铁人员反复认识的共同结论。

”它是一条根本的准则。

精料的具体内容可概括为“高、熟、净，匀、小、稳”六个字，此外，应重视高温冶金性能及合理的炉料结构。

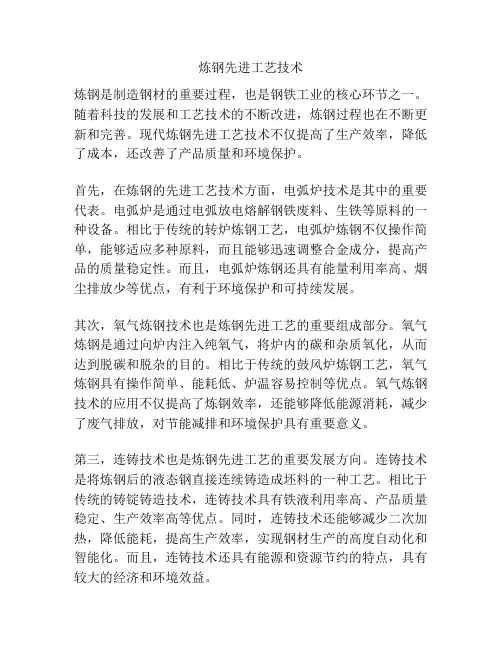

炼钢先进工艺技术炼钢是制造钢材的重要过程，也是钢铁工业的核心环节之一。

随着科技的发展和工艺技术的不断改进，炼钢过程也在不断更新和完善。

现代炼钢先进工艺技术不仅提高了生产效率，降低了成本，还改善了产品质量和环境保护。

首先，在炼钢的先进工艺技术方面，电弧炉技术是其中的重要代表。

电弧炉是通过电弧放电熔解钢铁废料、生铁等原料的一种设备。

相比于传统的转炉炼钢工艺，电弧炉炼钢不仅操作简单，能够适应多种原料，而且能够迅速调整合金成分，提高产品的质量稳定性。

而且，电弧炉炼钢还具有能量利用率高、烟尘排放少等优点，有利于环境保护和可持续发展。

其次，氧气炼钢技术也是炼钢先进工艺的重要组成部分。

氧气炼钢是通过向炉内注入纯氧气，将炉内的碳和杂质氧化，从而达到脱碳和脱杂的目的。

相比于传统的鼓风炉炼钢工艺，氧气炼钢具有操作简单、能耗低、炉温容易控制等优点。

氧气炼钢技术的应用不仅提高了炼钢效率，还能够降低能源消耗，减少了废气排放，对节能减排和环境保护具有重要意义。

第三，连铸技术也是炼钢先进工艺的重要发展方向。

连铸技术是将炼钢后的液态钢直接连续铸造成坯料的一种工艺。

相比于传统的铸锭铸造技术，连铸技术具有铁液利用率高、产品质量稳定、生产效率高等优点。

同时，连铸技术还能够减少二次加热，降低能耗，提高生产效率，实现钢材生产的高度自动化和智能化。

而且，连铸技术还具有能源和资源节约的特点，具有较大的经济和环境效益。

总之，炼钢先进工艺技术的不断发展和应用为钢铁工业的发展提供了有力保障。

电弧炉、氧气炼钢和连铸技术的应用不仅提高了炼钢效率，降低了生产成本，还改善了产品质量和环境保护。

未来，随着科技的不断进步，炼钢技术还将不断创新和完善，为钢铁工业的可持续发展贡献更多力量。

电炉炼钢工艺流程图电炉炼钢是一种通过电力加热原料来进行钢铁冶炼的工艺，其工艺流程图如下：1. 原料准备阶段。

在电炉炼钢的工艺流程中，首先需要进行原料的准备工作。

通常情况下，原料主要包括废钢、铁合金、脱氧剂等。

这些原料需要经过分类、清洁、切割等处理，以确保其符合炼钢工艺的要求。

2. 上料阶段。

在原料准备完成后，需要将原料通过吊车或其他设备，装入电炉的炉膛中。

在上料的过程中，需要注意原料的均匀分布和合理堆放，以确保炉料的均匀加热和炼钢质量的稳定。

3. 加热熔化阶段。

一旦原料装入炉膛后，电炉开始加热炉料，直至原料完全熔化。

在这个阶段，炉料的温度和化学成分会发生变化，需要通过严格的控制和监测，以确保炉料的熔化过程符合炼钢工艺的要求。

4. 合金加入阶段。

在炉料完全熔化后，需要根据炼钢的要求，加入合金来调整炉料的成分和性能。

通常情况下，合金的加入需要根据炼钢工艺流程图中的配料比例和时间节点进行，以确保炉料的成分达到设计要求。

5. 脱氧合金加入阶段。

除了合金外，还需要在炉料熔化后，加入脱氧剂来去除炉料中的氧化物。

脱氧剂的加入需要根据炼钢工艺流程图中的规定进行，以确保炉料中的氧化物得到有效去除，从而提高钢水的质量。

6. 渣化阶段。

在炉料熔化和合金、脱氧剂加入完成后，需要进行渣化处理。

渣化是指将炉料中的渣和杂质通过化学反应和物理分离，从而得到高质量的钢水。

渣化的过程需要根据炼钢工艺流程图中的温度、时间和操作要求进行，以确保渣化效果的最大化。

7. 出钢阶段。

最后，经过炉料加热、合金加入、脱氧、渣化等一系列工艺处理后，可以通过倒钢机将炉料中的钢水倒出，进入连铸机进行连铸成型。

出钢的过程需要根据炼钢工艺流程图中的操作要求进行，以确保钢水的质量和生产的连续性。

总结：电炉炼钢工艺流程图涵盖了原料准备、上料、加热熔化、合金加入、脱氧合金加入、渣化和出钢等多个阶段。

在实际生产中，需要严格按照工艺流程图的要求进行操作，以确保炼钢工艺的稳定性和钢水质量的可控性。

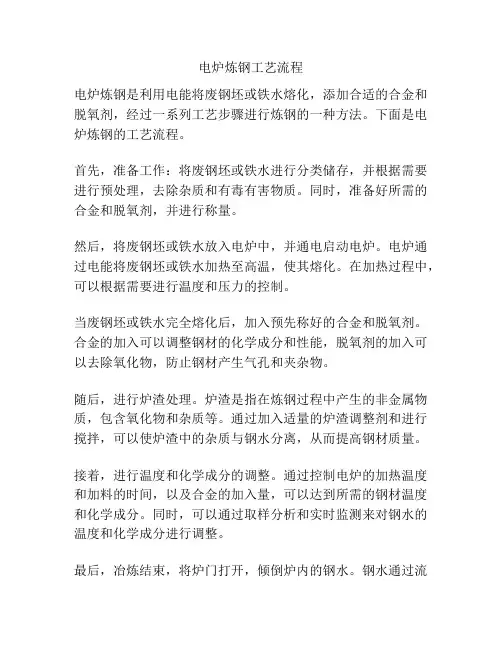

电炉炼钢工艺流程
电炉炼钢是利用电能将废钢坯或铁水熔化，添加合适的合金和脱氧剂，经过一系列工艺步骤进行炼钢的一种方法。

下面是电炉炼钢的工艺流程。

首先，准备工作：将废钢坯或铁水进行分类储存，并根据需要进行预处理，去除杂质和有毒有害物质。

同时，准备好所需的合金和脱氧剂，并进行称量。

然后，将废钢坯或铁水放入电炉中，并通电启动电炉。

电炉通过电能将废钢坯或铁水加热至高温，使其熔化。

在加热过程中，可以根据需要进行温度和压力的控制。

当废钢坯或铁水完全熔化后，加入预先称好的合金和脱氧剂。

合金的加入可以调整钢材的化学成分和性能，脱氧剂的加入可以去除氧化物，防止钢材产生气孔和夹杂物。

随后，进行炉渣处理。

炉渣是指在炼钢过程中产生的非金属物质，包含氧化物和杂质等。

通过加入适量的炉渣调整剂和进行搅拌，可以使炉渣中的杂质与钢水分离，从而提高钢材质量。

接着，进行温度和化学成分的调整。

通过控制电炉的加热温度和加料的时间，以及合金的加入量，可以达到所需的钢材温度和化学成分。

同时，可以通过取样分析和实时监测来对钢水的温度和化学成分进行调整。

最后，冶炼结束，将炉门打开，倾倒炉内的钢水。

钢水通过流
动底吹炉洗炼钢和连铸的方式进行下一步的加工和成型，制成不同规格和性能的钢材。

总结来说，电炉炼钢工艺流程主要包括废钢坯或铁水的准备工作、电炉的加热、合金和脱氧剂的加入、炉渣处理、温度和化学成分的调整，以及最后的钢水倾倒。

这些步骤相互配合，使得电炉炼钢可以高效地进行，生产出优质的钢材。

同时，电炉炼钢还具有环保的特点，减少了废气和废水的排放，对环境友好。

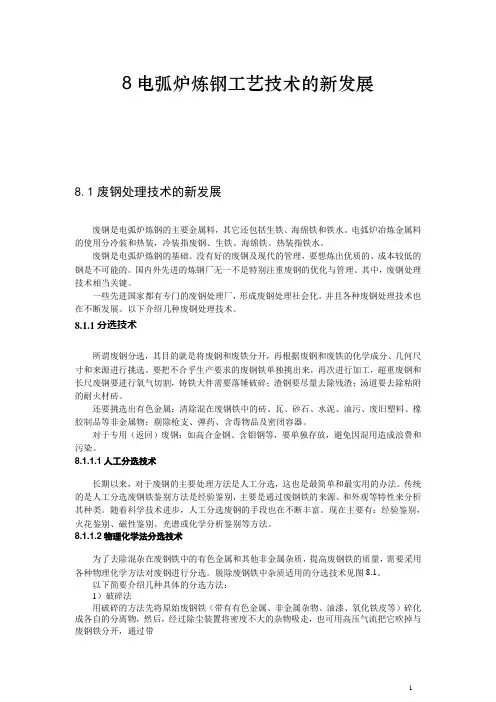

8电弧炉炼钢工艺技术的新发展8.1废钢处理技术的新发展废钢是电弧炉炼钢的主要金属料，其它还包括生铁、海绵铁和铁水。

电弧炉冶炼金属料的使用分冷装和热装，冷装指废钢、生铁、海绵铁。

热装指铁水。

废钢是电弧炉炼钢的基础。

没有好的废钢及现代的管理，要想炼出优质的、成本较低的钢是不可能的。

国内外先进的炼钢厂无一不是特别注重废钢的优化与管理。

其中，废钢处理技术相当关键。

一些先进国家都有专门的废钢处理厂，形成废钢处理社会化。

并且各种废钢处理技术也在不断发展。

以下介绍几种废钢处理技术。

8.1.1分选技术所谓废钢分选，其目的就是将废钢和废铁分开，再根据废钢和废铁的化学成分、几何尺寸和来源进行挑选。

要把不合乎生产要求的废钢铁单独挑出来，再次进行加工，超重废钢和长尺废钢要进行氧气切割，铸铁大件需要落锤破碎；渣钢要尽量去除残渣；汤道要去除粘附的耐火材砖。

还要挑选出有色金属；清除混在废钢铁中的砖、瓦、砂石、水泥、油污、废旧塑料、橡胶制品等非金属物；剔除枪支、弹药、含毒物品及密闭容器。

对于专用（返回）废钢：如高合金钢、含钼钢等，要单独存放，避免因混用造成浪费和污染。

8.1.1.1人工分选技术长期以来，对于废钢的主要处理方法是人工分选，这也是最简单和最实用的办法。

传统的是人工分选废钢铁鉴别方法是经验鉴别，主要是通过废钢铁的来源、和外观等特性来分析其种类。

随着科学技术进步，人工分选废钢的手段也在不断丰富。

现在主要有：经验鉴别，火花鉴别、磁性鉴别、光谱或化学分析鉴别等方法。

8.1.1.2物理化学法分选技术为了去除混杂在废钢铁中的有色金属和其他非金属杂质，提高废钢铁的质量，需要采用各种物理化学方法对废钢进行分选。

脱除废钢铁中杂质适用的分选技术见图8.1。

以下简要介绍几种具体的分选方法：1）破碎法用破碎的方法先将原始废钢铁（带有有色金属、非金属杂物、油漆、氧化铁皮等）碎化成各自的分离物，然后，经过除尘装置将密度不大的杂物吸走，也可用高压气流把它吹掉与废钢铁分开，通过带有磁的辊子转动，将黑色金属带走而留下有色金属的磁选法，将有色金属分开。
