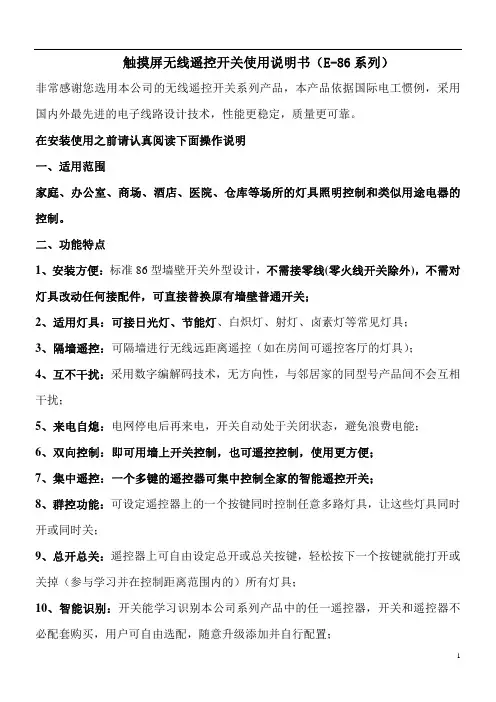

二路无线遥控开关使用说明和使用范围

2024年起重机无线遥控的安全操作方法现在起重机广泛应用无线遥控的方式，采用遥控操作方式具有改善劳动条件及方便操作的特点。

特别是在一些石板材生产企业内广泛采用无线遥控操作方式。

避免了起重机脱轨或重物坠落可能引起的司机人身事故。

但是采用无线遥控方式时，在安全使用方面与采用传统的电缆线的手控器是有区别的。

一、起重机无线遥控的安全要求1、采用无线遥控的起重机应具有原起重机的各种保护功能，如零位、过流、行程等各种保护。

当遥控器采用非自动复位的操纵手柄时．操作前要求所有的操纵手柄均应在零位时，才能发出控制指令。

主令控制器和接触器控制时．主令控制器必须处于零位时，遥控器才能接通起重机总电源网路。

当起重机意外断电，遥控器应停止工作。

当恢复供电后，遥控器必须通过正确的起动程序才能接通起重机总电源回路。

遥控器的电源电压不足时．应能通过白控功能发出停止指令。

2、采用无线遥控的起重机应设总接触器或失压脱扣的空气断路器来切断起重机的总电源。

所有机构的动力电源必须全部从总电源接触器的出线端引出。

总电源接触器或带失压脱扣线罔的断路器动作，应能切断所有机构的总电源，所有机构运行停止。

3、采用无线遥控的起重机．起重机上应设有明显的遥控指示灯，表明该机用遥控器操作。

4、当一台起重机既用遥控又有司机室操纵时．二者之间应实现联锁。

必须在司机室的人口处设置转换开关。

5、正向和反向运行的继电器和接触器应有电气联锁．必要时接触器可加设机械联锁，接收处理器中运动机构正向与反向运行代码应有软件联锁。

6、无线电遥控系统应具有抗同频干扰信号的能力，受到同频干扰时不允许出现误动作。

控制接收端与强电系统直接相联接．各种干扰将会非常多，所以其可靠性与抗干扰性就显得十分重要，它是系统能够投入的基础。

山于系统的输出是驱动继电器和接触器控制电机运行，因此必须进行弱电和强电系统隔离。

由于工业现场的干扰太大了．经常有脉冲干扰出现．因此应注意在控制端接收器芯片上的选择。

F24-60系列工业用无线电遥控器操作手册F24-60安装及操作说明书保固质量保证禹鼎公司保证本产品出厂时，完全符合其所公布之各项规格，只要适当地安装,都可以正常使用，但是禹鼎公司并不保证本产品的操作是亳无中断或零错误。

保证期间本产品自出厂日起享有一年的保固期，保证客户在一年内不会有任何产品上的问题，若在保固期间内，只要证明产品质量有瑕疵，禹鼎公司愿意维修。

任何需要修护的产品都必需送往禹鼎公司指定的服务处，该客户必须负担产品运往服务处的单程运费，而禹鼎公司的服务处在保证期间内将会负担回程费用，寄还该产品。

未包含事项前述的保证范围，并未包含按键、继电器、保险丝、电池等损耗性零件或是装机错误所造成的基板损坏等，且未包含因客户不当使用、维修不足、操作环境规格的忽略、未经许可的变更、错误的使用或客户自行设置接口而造成之故障。

备注◎前述之保证事项,并无其它明述或隐含的保固事项。

◎保固所提供的赔偿是客户唯一的赔偿，禹鼎公司并不负任何直接、间接、特殊、意外或因果的损毁责任。

注意事项一般注意事项◎未经专业训练之人员，不得拆开本机器，否则可能损坏。

◎使用后天车总电源应关闭，以切断接收机电源，并将发射器之钥匙开关拔除。

◎天车应有总电源继电器、极限开关，及其它安全性设施。

安装注意事项(一)接收机安装位置必须远离变频器、马达及其连接电缆越远越好以避免接收机受到噪声之干扰。

安装注意事项(二)接收机不可安装于电控箱内，正确之安装方式是将接收机固定于电控箱顶部(或外部)之适当位置，然后再将接收机输出电缆穿入电控箱内做适当之接线。

紧急状况之处理当紧急状况出现时，请依下列步骤处理，并立刻通知经销商。

1.按下STOP紧急停止按键。

2.将发射机之钥匙开关拔除。

3.关闭天车总电源。

4.通知经销商，找出原因。

平常操作1. 将电量饱满之AA 型(5号)电池四颗放入电池盒内。

2. 依正确方向将电池盒放入发射器之电池放置区内，并锁上电池盖。

3. 放置钥匙开关于发射器上后转至ON 的位置。

GN-R315-NSW多路无线遥控开关【使用说明书】概述GN-R315-NSW无线遥控开关，采用微电脑控制,多路开关控制、无线智能对码等功能。

具有省电、性能稳定、待机功耗低、使用方便的特点，一个遥控器对应数百路开关控制广泛应用于各类电器的电源开关控制。

产品特点接收器：（采用超外差接收）电源输入：AC85-256V 50/60Hz待机功耗：<0.08W(年耗电量<0.6度)外形尺寸: 58*30*22 毫米重量: 100克发射器: (采用声表面滤波器稳频频率315MHz)待机功耗：<0.1uA发射功率：<10mW外形尺寸: 145*42*18mm重量: 100G遥控距离: >200米(可视距离)外形图16键发射器遥控接收器功能说明遥控器按键操作说明：例如：实现第80号遥控开关的控制，遥控器操作如下：按一下按键8后，再按一下按键0，后再按ENTER按键。

则第80号遥控开关接通，通过ON或OFF按键实现开与关控制，.在上述基础上，如果要对79号遥控开关的控制，按下A-既可,再通过ON或OFF按键实现开与关控制，如果要运行内部效果81，则按下A+既可，输入数字对应功能如下：1：对第1号遥控开关的控制，通过ON或OFF按键实现开与关功能2-89：2-89号遥控开关们功能同第1号遥控开关90：对第1-9号遥控开关的同时控制，通过ON或OFF按键实现开与关功能91：对第10-19号遥控开关的同时控制，通过ON或OFF按键实现开与关功能92：对第20-29号遥控开关的同时控制，通过ON或OFF按键实现开与关功能93：对第30-39号遥控开关的同时控制，通过ON或OFF按键实现开与关功能94：对第40-49号遥控开关的同时控制，通过ON或OFF按键实现开与关功能95：对第50-59号遥控开关的同时控制，通过ON或OFF按键实现开与关功能96：对第60-69号遥控开关的同时控制，通过ON或OFF按键实现开与关功能97：对第70-79号遥控开关的同时控制，通过ON或OFF按键实现开与关功能98：对第80-89号遥控开关的同时控制，通过ON或OFF按键实现开与关功能99：对第1-89号遥控开关的同时控制，通过ON或OFF按键实现开与关功能如果按BACKUP按钮，则关闭所有的输出.遥控对码：每个遥控器发射器允许有65536组不同的地址码，同程式随机生成。

2路4工作方式的学习型无线遥控开关使用说明书（2007版本）2路4种工作方式选择的无线遥控开关是我公司根据用户要求推出的一款人性化、理想化的实用无线控制装置。

学习功能方便用户更换遥控器，更方便用户通过学习按键的顺序来更换输出端口；有4工作方式的自由设置，更方便用户用于不同的场合和不同控制功能，扩大了应用范围，增大了应用灵活性。

本无线遥控开关不但适应本公司的普通和加强型无线遥控发射器，而且兼容市场上的各种固定编码的无线遥控发射器。

其接收板不但适用于遥控发射器与接收板一对一操作，而且能够实现一个遥控器来控制多块接收板的组合控制。

本遥控开关如果使用4路遥控发射器操作时，不但可以设置成两个按键功能并联控制一路操作，将遥控器的按键开关使用寿命提高两倍，而且可以设置成独立的开按键和独立的关按键，更适应不同的使用习惯的人操作。

输出方式中的单稳态输出和暂态非锁输出，可以电控锁，以及中间继电器的开关操作。

电路输出具有常闭、常开两种输出方式也方便了用户不同用途的选择。

该无线遥控开关广泛应用到家庭中，工业控制中，对于学生学习自动化控制，启迪开发思路也是一个良好的教具。

一、2路4工作方式选择的无线遥控开关的控制分布图家庭使用建议使用的遥控器：（理由：2按键遥控器与4按键遥控器的价格相同或基本相同）二、学习与设置：在无线遥控接收板未通电之前按下学习开关，接通电源，状态指示灯点亮，松开学习按键开关，状态指示灯保持点亮。

先学习的按键控制第一路，后学习的按键控制第二路。

一般用户按数字的顺序进行学习或者按字母的顺序进行学习。

如果你使用的是2按键遥控器，当按下一个按键后，状态指示灯闪烁一次，表示此时第一路学习完毕，按下第二个按键后，状态指示灯闪烁两下，表示第二路操作学习完毕。

因为本接收板有四种工作方式需要选择，你再次重复上面的操作，按一次第一按键，再按一次第二按键。

之后学习状态指示灯快速闪烁数次后，仍然保持点亮状态，表示此时已经进入了该接收板工作方式的学习状态。

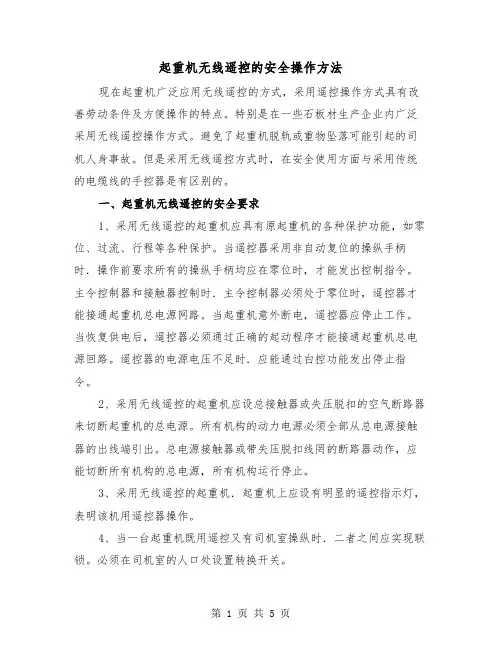

起重机无线遥控的安全操作方法现在起重机广泛应用无线遥控的方式，采用遥控操作方式具有改善劳动条件及方便操作的特点。

特别是在一些石板材生产企业内广泛采用无线遥控操作方式。

避免了起重机脱轨或重物坠落可能引起的司机人身事故。

但是采用无线遥控方式时，在安全使用方面与采用传统的电缆线的手控器是有区别的。

一、起重机无线遥控的安全要求1、采用无线遥控的起重机应具有原起重机的各种保护功能，如零位、过流、行程等各种保护。

当遥控器采用非自动复位的操纵手柄时．操作前要求所有的操纵手柄均应在零位时，才能发出控制指令。

主令控制器和接触器控制时．主令控制器必须处于零位时，遥控器才能接通起重机总电源网路。

当起重机意外断电，遥控器应停止工作。

当恢复供电后，遥控器必须通过正确的起动程序才能接通起重机总电源回路。

遥控器的电源电压不足时．应能通过白控功能发出停止指令。

2、采用无线遥控的起重机应设总接触器或失压脱扣的空气断路器来切断起重机的总电源。

所有机构的动力电源必须全部从总电源接触器的出线端引出。

总电源接触器或带失压脱扣线罔的断路器动作，应能切断所有机构的总电源，所有机构运行停止。

3、采用无线遥控的起重机．起重机上应设有明显的遥控指示灯，表明该机用遥控器操作。

4、当一台起重机既用遥控又有司机室操纵时．二者之间应实现联锁。

必须在司机室的人口处设置转换开关。

5、正向和反向运行的继电器和接触器应有电气联锁．必要时接触器可加设机械联锁，接收处理器中运动机构正向与反向运行代码应有软件联锁。

6、无线电遥控系统应具有抗同频干扰信号的能力，受到同频干扰时不允许出现误动作。

控制接收端与强电系统直接相联接．各种干扰将会非常多，所以其可靠性与抗干扰性就显得十分重要，它是系统能够投入的基础。

山于系统的输出是驱动继电器和接触器控制电机运行，因此必须进行弱电和强电系统隔离。

由于工业现场的干扰太大了．经常有脉冲干扰出现．因此应注意在控制端接收器芯片上的选择。

接收传感器用电缆绳与接收机主机连接，该电缆应有良好屏蔽功能。

多用无线遥控开关电图图及说明 本遥控开关采用无线电编译码方式，不受方向性限制，直线控制距离100m。

可控制功率在400W左右的电器的开／关。

它由遥控器与接收电路两部分组成。

遥控器体积小巧、外形美观，可挂于钥匙串上，随身携带。

其上有四个按键，可分别发射四路控制信号。

图1为遥控发射器电路。

ICl是采用CMOS技术的低功耗编码发射芯片，①—⑧脚是8位3态地址设定脚，每个引脚可以接高电平、低电平或者悬空，从而可，提供6561个地址码，可有 效地避免重码。

另外，10---13脚为4位数据引脚，可产生四路控制信号。

当任一按键按下时，由ICl形成的与按键对应的编码脉冲串便从⑥脚输出，去调制高频振荡电路，JTl为高频谐振器，它与VTl组成稳定的高频振荡电路。

另外，VTl还兼作高频发射，信号通过Ll发射出去。

图2、图3分别为高频接收和译码控制电路。

图2中天线接收到的信号经VTl高频放大之后进入VT2进行选频，选出与发射器载波频率相同的信号，进入ICIA 放大，放大后的信号进入ICIB整形后由Dout输出至图3的Din，再经过IC2A的进一步滤波整形送人FPT2272的④脚。

PT2272是与PT2262配套使用的译码集成电路，它也有8位3态地址引脚，只有与FPT2262的地址引脚设置相同时，才能正确译出数据信号，在PT2272的对应输出端输出高电平。

D1、R2、R3、C1组成消除按键抖动的电路，以保证遥控操作的可靠性。

D1的正端可以接在PT2272的⑩脚至13脚之任一处，它们分别与发射器的4个按键对应。

C2和R4完成对CD4013的预置，使初次加电时CD4013的输出端为低电平，即受控电器处于断电状态。

IC4为带过零触发功。

两路点动无线遥控开关使用说明书使用前请认真阅读此说明书两路点动无线遥控开关使用说明特别提醒：在安装使用之前，请仔细阅读领会说明书，小心接错交流电源烧坏接收机！！！一、适用范围1、工程机械2、照明设备3、工业电器4、电动大门5．起重机6．电动葫芦、行车、吊车等二、功能单稳：按遥控器启动键，接收板启动继电器吸合；松开启动键，接收板启动继电器释放；其它键功能同上。

（功能为购买时选定）该控制器是单稳控制模式。

双稳：按一下遥控器启动键，接收板启动继电器吸合；再按一下遥控器启动键，接收板启动继电器释放；其它键功能同上。

（功能为购买时选定）互锁：按一下遥控器启动键，接收板启动继电器吸合；再按一下遥控器停止键，接收板启动继电器释放，接收板停止继电器吸合，依次类推。

单稳/双稳并存功能：可按客户要求订做，例如两路双稳，另两路为单稳单稳/双稳/互锁并存功能：可按客户要求订做。

注：双稳或单稳功能具有0.5秒延时功能，有效的克服继电器火花干扰，防止继电器频闪。

使遥控开关工作性能更加稳定可靠！三、特点KWPC-2GX型点动无线遥控开关采用独有专门用于点动控制程序，完全避免了瞬时连续间断触发的缺陷。

接收主机采用高级塑料外壳安装在防水配电箱内，采用学习型解码芯片免去人工对码，内置直流开关电源能虑除外来电源杂波对接收机的干扰适应电源范围更宽，抗干扰电路有效的克服继电器触点火花的干扰使其工作更加稳定，继电器无源触点输出使用更为灵活方便。

四、接收器技术参数1、体积：180X90X62mm2、重量：600g3、使用温度：-10-40度4、工作电压范围：交流380V220V直流36V24V可选5、工作频率：315/433MHz6、触点电流：220V7A7、输出方式：无源两路常开常闭输出8、常开输出：绿灰两根线为一组9、常闭输出：红黄两根线为一组10、遥控器按扭对应常开输出线颜色：遥控器绿按扭对应绿灰两根线、遥控器红按扭对应红黄两根线10、遥控状态：单稳11、遥控通道：2通道五、通过外接交流接触器控制电机启动停止接线示意图如下图所示，具有自锁功能的电机控制线路，当起动电动机时合上电源开关Q，按下起动按钮酗SB1接触器KM线圈有电，KMJ主触点闭合使电动机M运转；松开SB1由于接触器KMJ常开辅助触点闭合自锁，控制电路仍保持接通电动机M继续运转。

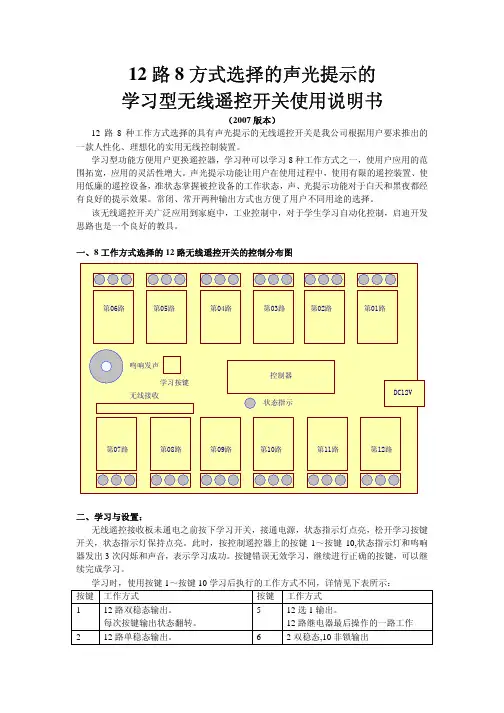

12路8方式选择的声光提示的学习型无线遥控开关使用说明书（2007版本）12路8种工作方式选择的具有声光提示的无线遥控开关是我公司根据用户要求推出的一款人性化、理想化的实用无线控制装置。

学习型功能方便用户更换遥控器，学习种可以学习8种工作方式之一，使用户应用的范围拓宽，应用的灵活性增大。

声光提示功能让用户在使用过程中，使用有限的遥控装置、使用低廉的遥控设备，准状态掌握被控设备的工作状态，声、光提示功能对于白天和黑夜都经有良好的提示效果。

常闭、常开两种输出方式也方便了用户不同用途的选择。

该无线遥控开关广泛应用到家庭中，工业控制中，对于学生学习自动化控制，启迪开发思路也是一个良好的教具。

一、8工作方式选择的12路无线遥控开关的控制分布图二、学习与设置：无线遥控接收板未通电之前按下学习开关，接通电源，状态指示灯点亮，松开学习按键开关，状态指示灯保持点亮。

此时，按控制遥控器上的按键1～按键10,状态指示灯和鸣响器发出3次闪烁和声音，表示学习成功。

按键错误无效学习，继续进行正确的按键，可以继续完成学习。

学习时，使用按键1～按键10学习后执行的工作方式不同，详情见下表所示：按键工作方式按键工作方式1 12路双稳态输出。

每次按键输出状态翻转。

5 12选1输出。

12路继电器最后操作的一路工作2 12路单稳态输出。

62双稳态,10非锁输出按键输出开始，延时2秒钟输出停止。

1、2路双稳态，3-12非锁输出3 12路非锁输出。

按键不放有输出，按键松开输出停止。

7 6组互斥输出。

1～2……11～12,每两个互斥，间1秒4 6路双稳态，6路非锁输出。

1-6路双稳态，7-12路非锁。

8 2组6选1输出。

1-6为一组；7-12为一组。

学习之后再未进行下次学习之前，学习状态保持不变。

三、无线遥控开关的接线：12路无线遥控开关可以连接12路负载，没路输出均有常闭输出和常开输出两种方式，应用于遥控后开启时，使用常开触点，应用于遥控后断电，平时供电情况，使用常闭触点。
