教你轻松看懂结构平面图新手总结：结构平面图有两种划分方法：按“梁柱表法”绘图时,各层结构平面可分为模板图和板配筋图(当结构平面不太复杂时可合并为一图)；按“平法”绘图时，各层结构平面需分为墙柱定位图、各类结构构件的平法施工图(模板图、板配筋图以及梁、柱、剪力墙、地下室侧壁配筋图等）.各层的“模板图”及“板配筋图"可按本节所述方法绘制。
⒈尺寸线标注：通常分为结构平面总尺寸线、柱网尺寸线、构件定位尺寸线及细部尺寸线等。
标注要求同前所述。
⒉平面图中梁、柱、剪力墙等构件的画法:原则是从板面以上剖开往下看,看得见的构件边线用细实线，看不见的用虚线.剖到的承重结构断面应涂黑色。
凡与梁板整体连接的钢筋混凝土构件如窗顶装饰线、花池、水沟、屋面女儿墙等，必须在结构图中表示。
构件大样图应加索引。
对平面中凹下去的部分（如凹厕、孔洞等）,要用阴影方法表示，并在图纸背面用红色铅笔在阴影部分轻涂.如有凹板，应标出其相对标高及板号。
楼梯间在楼层处的平台梁板应归入楼层结构平面之内。
对梯段板及层间平台，应用交叉细实线表示,并写上“梯间”字样。
⒊绘图顺序：一般按底筋、面筋、配筋量、负筋长度、板号标志、板号、框架梁号、次梁号、剪力墙号、柱号的顺序进行.板底、面钢筋均用粗实线表示,宜画在板的1/3处。
文字用绘图针笔书写，字体大小要均匀（可用数字模板），当受到位置限制时，可跨越梁线书写，以能看清为准。
所有直线段都不应徒手绘制。
双向板及单向板应采用表示传力方向的符号加板号表示。
在板号下中应标出板厚.当大部分板厚度相同时,可只标出特殊的板厚,其余在本图内用文字说明。
在各层模板图中，应标出全部构件(板、框架梁、次梁、剪力墙、柱）的编号，不得以对称性等为由漏标。
过梁（GL）应编注于过梁之上的楼层平面中.梁上起柱（LZ），要标出小柱的定位尺寸,说明其做法。
⒋底筋的画法结构平面图中，同一板号的板可只画一块板的底筋（应尽量注于图面左下角首先出现的板块），其余的应标出板号。
基础详图CONTENTS•引言•建筑结构施工图概述•基础平面图解读•基础详图解读•建筑结构施工图中常见问题及解决方案•建筑结构施工图优化方向探讨•总结与展望引言01目的和背景目的为了明确建筑结构施工图基础平面图及基础详图的设计要求，提供施工人员准确的施工依据，确保建筑物的安全、稳定和经济性。
背景随着建筑行业的快速发展，建筑结构施工图作为工程建设的重要技术文件，对于保障施工质量和安全具有重要意义。
基础平面图及基础详图作为建筑结构施工图的重要组成部分，对于建筑物的地基基础和地下部分设计具有指导作用。
03与建筑结构相关的其他内容如地基处理、地下室防水、桩基设计等。
01基础平面图包括建筑物地下部分的平面布置、基础类型、基础尺寸、基础标高、基础配筋等。
02基础详图包括基础各部分的详细构造、钢筋配置、预埋件、预留孔洞等。
汇报范围建筑结构施工图概述02定义与作用定义建筑结构施工图是表达建筑物各组成部分的结构布置、构造做法、材料选用、施工要求等内容的图纸。
作用建筑结构施工图是指导施工的重要依据，也是编制工程预算、施工组织设计和进行施工准备的基础。
施工图组成要素图框包括图纸名称、图号、比例、日期等基本信息。
图例表示各种建筑材料、构配件和设备的统一符号或图形。
尺寸标注表示建筑物各部分的尺寸和相互位置关系。
文字说明对图纸中无法表达清楚的内容进行补充说明。
设计原则与规范设计原则建筑结构施工图设计应遵循安全、适用、经济、美观的原则，同时考虑施工方便和节能环保等因素。
设计规范建筑结构施工图设计应符合国家相关规范标准，如《建筑制图标准》、《建筑结构荷载规范》等。
此外，还应遵循行业标准和地方标准等相关规定。
基础平面图解读03基础平面图内容建筑红线、定位轴线及轴网编号基础平面图中应明确标注建筑红线位置、各定位轴线及其编号，以便确定建筑物在场地中的具体位置。
基础轮廓线及基础底标高图中应清晰表示出基础的轮廓线，并标注基础底面的设计标高，以便施工定位。

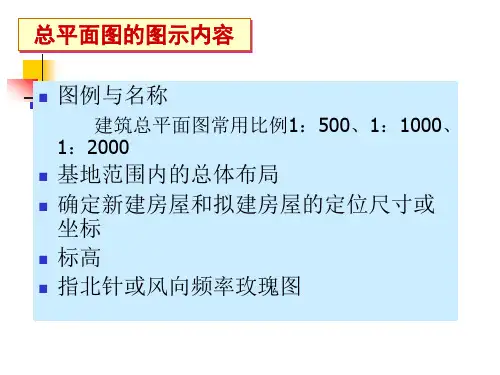

1. 建筑平面图1.1 定义建筑平面图，又可简称平面图，是将新建建筑物或构筑物的墙、门窗、楼梯、地面及内部功能布局等建筑情况，以水平投影方法和相应的图例所组成的图纸。
1.2 绘制用一个假象的水平剖切平面沿略高于窗台的位置剖切房屋后，移去上面的部分，对剩下部分向H面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。
1.3 作用建筑平面图是建筑施工图的基本样图，它是假想用一水平的剖切面沿门窗洞位置将房屋剖切后，对剖切面以下部分所作的水平投影图。
它反映出房屋的平面形状、大小和布置；墙、柱的位置、尺寸和材料；门窗的类型和位置等。
1.4 意义建筑平面图作为建筑设计、施工图纸中的重要组成部分，它反映建筑物的功能需要、平面布局及其平面的构成关系，是决定建筑立面及内部结构的关键环节。
其主要反映建筑的平面形状、大小、内部布局、地面、门窗的具体位置和占地面积等情况。
所以说，建筑平面图是新建建筑物的施工及施工现场布置的重要依据，也是设计及规划给排水、强弱电、暖通设备等专业工程平面图和绘制管线综合图的依据。
1.5 类别建筑平面图按照其反映的内容可分为：1.5.1 底层平面图又称一层平面图或首层平面图。
它是所有建筑平面图中首先绘制的一张图。
绘制此图时，应将剖切平面选放在房屋的一层地面与从一楼通向二楼的休息平台之间，且要尽量通过该层上所有的门窗洞。
1.5.2 中间标准层平面图由于房屋内部平面布置的差异，对于多层建筑而言，应该有一层就画一个平面图。
其名称就用本身的层数来命名，例如“二层平面图”或“四层平面图”等。
但在实际的建筑设计过程中，多层建筑往往存在许多相同或相近平面布置形式的楼层，因此在实际绘图时，可将这些相同或相近的楼层合用一张平面图来表示。
这张合用的图，就叫做“标准层平面图”，有时也可以用其对应的楼层命名，例如“二至六层平面图”等。
1.5.3 顶层平面图房屋最高层的平面布置图，也可用相应的楼层数命名。
1.5.4其他平面图除了上面所讲的平面图外，建筑平面图还应包括屋顶平面图和局部平面图。
1.6 内容（1）建筑物及其组成房间的名称、尺寸、定位轴线和墙壁厚等。
（2）走廊、楼梯位置及尺寸。
（3）门窗位置、尺寸及编号。
门的代号是M，窗的代号是C。
在代号后面写上编号，同一编号表示同一类型的门窗。
如M-1；C-1。
（4）台阶、阳台、雨篷、散水的位置及细部尺寸。
（5）室内地面的高度。
（6）首层地面上应画出剖面图的剖切位置线，以便与剖面图对照查阅。
1.7 读图（1）了解图名，比例和朝向；（2）了解定位轴线，轴线编号及尺寸；（3）了解墙柱配置；（4）了解房屋名称及用途；（5）了解楼梯配置；（6）了解剖切符号，散水，雨水管，台阶，坡度，门窗和索引符号；1.8 样图2. 结构平面图2.1 定义结构平面图是假想沿着楼板面将房屋水平剖开后所作的楼层的水平投影。
表示建筑各构件的平面布置的图样。
可分为基础平面图、楼层结构平面图、屋面结构平面图。
结构平面图是表示房屋各层承重构件布置的设置情况及相互关系的图样，它是施工时布置或安放各层承重构件、制作圈梁和浇筑现浇板的依据。
原则上每层建筑都需画出它的结构平面图，但一般因底层地面直接做在地基上，它的做法、材料等已在建筑详图中表明，无需再画底层结构布置图，因此—般民用建筑主要有楼层结构平面图和屋面结构平面图等。
2.2 结构平面图的形成结构平面图的形成是假想楼板铺设后，上面未做处理所绘的水平投影图。
它是根据各层建筑平而的布置或上部结构而确定的平面布置图，若各层平面布置不同，则需要绘出不同层的结构平面图；若各层平面布置均相同，可只绘一个结构平面图，称标准层结构平面图。
2.3 结构平面图的内容和画法结构平面图的内容包括平面布置图、局部剖面、截面图、构件统计表及文字说明。
画图时采用轮廓线表示铺设的板与板下不可见的墙、梁、柱等，如能用单线表示清楚时，也可用单线表示。
常用比例采用1：50或1：100，可见的墙、梁、柱的轮廓线用中粗实线表示，不可见的墙、梁、柱用中粗虚线表示，门窗洞口省略不表示。
如若干部分相同时，可只绘一部分，并用大写拉丁字母(A、B、C……)外加直径8—10mm 的细实线圆圈表示相同部分的分类符号。
图2-25中表示了楼层板下面的墙、梁、柱及阳台的投影，预制楼板的平面布置如图中①—④轴线之间所示，细水平线表示板的布置情况，斜线是结构单元中楼板所铺位置的轮廓线，轮廓线一侧注写的数字依次是楼板的宽度、楼板代号、楼板长度及荷载级别。
如6YKB33—2b中的6表示板宽为600；KB表示空心板；33表示板长为3300；2b表示板的荷载级别。
图中其它位置楼板的铺设与①—④轴线之间相同，因此仅标注分类符号。
【注意】楼层结构平面图中，对于现浇楼板应表示出楼板的厚度、配筋情况。
板中的钢筋用粗实线表示，板下的墙用细线表示，梁、圈梁、过梁等用粗点划线表示。
柱、构造柱用断面（涂黑）表示。
在楼层结构平面图中，未能完全表示清楚之处，需绘出结构剖面图。
2.4 结构平面图的尺寸标注结构平面图上标注的尺寸较简单，仅标注与建筑平面图相同的轴线编号和轴线间尺寸、总尺寸、一些次要构件的定位尺寸及结构标高。
图2—26是板下各梁和阳台下悬臂梁的截面图，其形状、尺寸、配筋如图所示。
2.4.1 屋面结构平面图屋面结构平面图是表示屋顶面承重构件平面布置的图样，其内容和图示要求基本同楼层结构平面图。
但因屋面有排水要求，或设天沟板，或将屋面板按一定坡度设置，还有楼梯间屋面的铺设。
另外，有些屋面上还设有人孔及水箱等结构，因此需单独绘制，如图2—27所示。
图2—28是屋面结构构件中另一悬臂梁和阳台梁的截面配筋图。
从图中可知阳台梁宽为200mm，高350mm，梁的上部、下部均置配了3根直径为14mm的II级钢筋，箍筋为直径6mm的I级钢筋，间距为150mm。
2.4.2其它结构平面图在民用建筑中，常见的结构平面图除了楼层、屋面外，还有圈梁平面图等。
在单层工业厂房中，另有屋架及支撑结构平面图，柱、吊车梁等构件平面图，它们反映这些构件的平面位置，包括连系梁、圈梁、过梁、门板及柱间支撑等构件的布置。
由于这些图样较简单，常以示意的单线绘制，单线应为粗实线，并采用1：200或1：500的比例，如图2-29的圈梁平面图，它表示了圈梁的布置情况及尺寸等。
2.3 读图注意事项在一套图纸中，一般在首页有总说明，每张图纸中一般又有附注或局部说明。
在总说明中一般包括：设计依据、设计原则、技术经济指标，结构特征、构件选型、采用材料施工要求、注意事项等内容。
图中附注是对图中某些表达不清楚的地方或特定部位的要求加以补充和说明，它是图纸中不可缺少的部分。
在看图前，首先应看首页总说明。
看了总说明，就会对整个工程有一个初步的较为完整的概念。
在看图过程中，应注意每张图中的附注。
这对看懂施工图是会有好处的。
施工图反映了建筑物的外貌和内部结构型式、具体做法。
它是施工的依据。
在看图时，不能把建筑施工图和结构施工图割裂开，要联系起来看，参照着看。
也就是说，在看建筑施工图时，要联想到结构型式；在看结构施工图时，要知道构件布置在建筑图中什么位置。
同时看图要有侧重，对钢筋工来说，就必须把结构平面布置图和构件详图看懂，才能正确地进行钢筋加工和安装。
怎样看结构平面图结构平面布置图主要是表示建筑物结构的平面布置情况。
一般民用建筑的结构平面图包括基础图、楼层和屋面结构布置图等。
基础平面图中反映了基础的放线宽度、墙柱轴线位置、地梁和上下水留洞位置。
考虑图面的布置，也可以将基础详图画在一张图纸上。
楼层及屋面结构平面图主要表示梁、板、过梁、圈梁、楼梯、阳台、雨篷、天沟等的编号数量、安装位置以及各种构件详图的图号或采用标准图的图集号。
识图必须具备基本的识图知识。
如图幅、图标、比例、标高、轴线等是什么意思?图中各种代号表示什么?分别介绍如下：1．图幅。
就是图纸的大小。
有A0号，A1号、A2号，A3号、A4号之分。
A0号图纸尺寸为，长1189毫米，宽841毫米。
A1号图纸只有A0号图纸的一半，其余类推。
A0号图纸用作画总图。
建筑及结构施工图以A1号、A2号图用得较多，A3号和A4号图纸很少采用。
2．图标。
在图纸的右下角。
图标栏内有设计单位、工程名称、图纸内容、设计人员签名，图号比例、日期等内容。
3．比例。
施工图一般都是按缩小比例画的，也就是说，将建筑物按实际尺寸，短小一定的倍数画到图纸上，这缩小的倍数就叫做比例。
如1：100，说明图纸上的大小比建筑物的实际大小缩小了100倍。
建筑图中的平、立，剖面图一般用1：100的比例，大样图(详图)一般用1：20或1：30的比例。
尽管图是按比例画的，但不要在图上用比例尺直接量尺寸，应以图上标注的尺寸为准，以免发生误差。
4．轴线。
建筑物墙体、柱子的平面定位线。
一般用点画线表示，在其一端用一个圆圈内加一个数或一个大写拼音字母代表。
从左至右用阿拉伯数字依次注写，表示开间、柱距。
从下至上用大写拼音字母注写，表示建筑物的进深和跨度。
构件中心线一般用点划粗实线表示，基本上与轴线重合，但轴线也不一定是构件的中心线。
看图时，要仔细看清构件的位置，不要与轴线混为一谈，以免在钢筋配料和安装时发生错误。
