家用缝纫机主要机构和工作过程第一节缝纫的线迹形成过程初次接触缝纫机的人可能会提出这样一个问题：缝纫机是怎样把线缝在衣料上的？要弄清这个问题，首先要掌握手工缝纫的线迹和缝纫机缝纫的线迹不同的地方（见图1）。

图1 手工缝纫线迹和缝纫机线迹的不同（a）手工缝纫缝迹；（b）缝纫机线迹手工缝纫由于针眼在针尾端，针穿上线后，在缝料的正、反两个方向朝前移动，见图1a；而缝缝机的线迹则由两根线（面线和底线）象搓绳一样绞合而成，由于它象锁环，见图1b，因此，称它为双线连锁线迹。

怎样才能形成双线连锁线迹呢？先从图2中看它的绞合情况。

要使两根线绞合，必须把面线绕在布上面的线团①上，底线绕在缝料下面的轮②上，当面线从布的上面线团拉出，通过缝纫机针引入缝料的下面并形成一个线环，绕过轮②，然后再向上收紧，在两层缝料间和底线组成一个绞合点。

周而复始上述动作，即形成一组双线连锁线迹。

从两根线的绞合达到缝纫目的道理虽然简单，可是用机械方法在极短时间内完成，就不那么容易，它要求缝纫机的各机构动作配合必须十分准确和协调。

否则，轻则影响缝纫效果，重则无法工作。

图2 上下两根线的绞合（a）（b）（c）（d）（e）图3 线迹的形成过程（a）摆梭尖在左端极限位置；（b）摆梭与机针中心线重合；（c）线环绕过梭心中线；（d）挑线杆向上运动；（e）线环从摆梭尾部脱出缝纫机是怎样形成双线连锁线迹的？要达到这一目标，首先要使缝纫机上轮旋转一周，各机构完成一个周期的动作，从而形成一个线迹。

下面通过摆梭钩线形成一个线迹的过程来分析各机构的动作要求（见图3）。

（1）线环的形成机针从最高位置向下运动，在缝针没有接触缝料之前，挑线杆向上运动完成收紧上一个线迹的工作，并从线团里拉出形成下一个线环所需的面线。

与此同时，送布牙也完成向前推送缝料的动作，开始向针板下方运动。

此时摆梭已经开始逆时针方向旋转（面对摆梭而言），当机针刺布、穿过缝料并达到最低位置时，摆梭逆时旋转也到极限位置，见图3a。

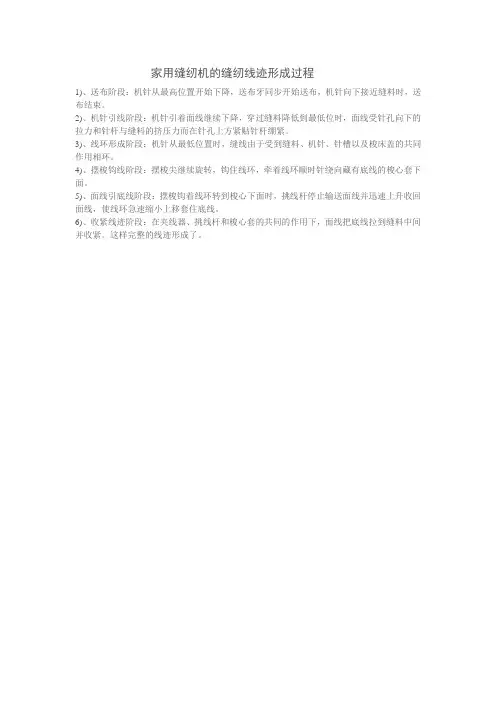

家用缝纫机的缝纫线迹形成过程
1)、送布阶段：机针从最高位置开始下降，送布牙同步开始送布，机针向下接近缝料时，送布结束。

2)、机针引线阶段：机针引着面线继续下降，穿过缝料降低到最低位时，面线受针孔向下的拉力和针杆与缝料的挤压力而在针孔上方紧贴针杆绷紧。

3)、线环形成阶段：机针从最低位置时，缝线由于受到缝料、机针、针槽以及梭床盖的共同作用相环。

4)、摆梭钩线阶段：摆梭尖继续旋转，钩住线环，牵着线环顺时针绕向藏有底线的梭心套下面。

5)、面线引底线阶段：摆梭钩着线环转到梭心下面时，挑线杆停止输送面线并迅速上升收回面线，使线环急速缩小上移套住底线。

6)、收紧线迹阶段：在夹线器、挑线杆和梭心套的共同的作用下，面线把底线拉到缝料中间并收紧。

这样完整的线迹形成了。

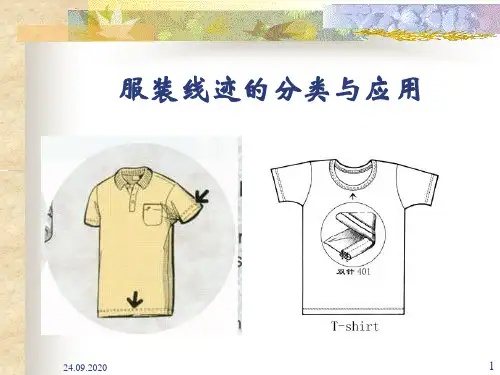

服装缝制线迹图解（中英文版）
常用线迹分类，共分了6类：
100系列：链式缝迹
其中101是单线链状线，用于假缝（如西装袋的封口）
200系列：仿手工缝迹
300系列：锁式缝迹
其中301单线是平车线步、双线是双针平车线步；304是人字线步；
400系列：多线链式缝迹
其中401是单针/双针锁链底；406是双针网底；407是三针网底；
500系列：包缝缝迹
其中503是两线及骨，504三线及骨；516五线及骨又叫安全线步
600系列：覆盖缝迹，绷缝机（=冚車）冚出来的. 其中
602是两针四线绷缝,针距可调1/8"或3/16"；其中1/8"的又叫窄虾苏/小虾苏，
605是三针五线绷缝，是最普通的绷缝，叫冚虾苏，针距一般宽1/4"，又叫宽虾苏/大虾苏；
607是四針六線繃縫。
