一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 施工部位：____________________4. 施工内容：____________________5. 施工日期：____________________二、安全技术交底内容1. 施工准备- 材料准备：确保所有母线、附件、配件齐全，并符合设计要求。
- 机具准备：准备液压升降车、脚手架、卷扬机、滑轮、大绳、台虎钳、钢锯、手锤、电钻、电锤、电焊机、液压弯管器、活扳手、厂家专用工具、扭矩扳手等。
- 作业条件：确保室内场所干燥，安装部位的建筑装饰工程已全部结束，门窗齐全。
2. 施工工艺- 设备开箱检查：检查封闭、插接母线是否具备出厂合格证、安装技术文件，包括额定电压、额定容量、试验报告等技术数据。
- 支架制作安装：按照设计要求制作支架，并确保支架安装牢固。
- 封闭、插接母线安装：按照施工图纸和技术要求进行安装，确保母线与支架连接牢固。
- 通电测试检验：完成安装后，进行通电测试，确保母线系统运行正常。
3. 安全技术要求- 高处作业安全：上、下架子时要设防滑装置或有旁人监护；工人严禁穿肥大的衣服，禁止赤脚及穿硬底或易滑的鞋从事高处作业；高空作业时注意带好安全带；使用人字梯时应注意梯子四个腿要缠上胶皮或布条防止滑倒；拉链连接必须牢固可靠。
- 物体打击防护：施工时注意高空落物，不得随意抛洒，以免造成伤害事故；施工时注意其它专业预留洞口，防止高空坠落。
- 电器安全：进入施工现场前必须正确佩带安全帽和安全带等相关安全防护用品；不准乱动电器机械，爱护安全防护设施，服从工地负责人统一安排。
- 物料管理：施工作业场所有坠落可能的物件，应一律先行撤除或加以固定；处作业中所用的物料，均应堆放平稳，不妨碍通行和装卸；工具应随手放入工具袋；作业中的走道、通道板和登高用具，应随时清扫干净。
4. 应急措施- 发生触电事故：立即切断电源，进行急救；同时，通知相关部门进行救援。
技术及安全交底记录
④母线的涂色：交流，A相为黄色、B相为绿色、C相为红色；直流，正极为赭色、负极为蓝色；在连接处或支持件边缘两侧IOnim以内不涂色。
7、母线在绝缘子上安装应符合下列规范规定：
①金具与绝缘子间的固定平整牢固，不使母线受额外应力；
②交流母线的固定金具或其他支持金具不形成闭合铁磁回路；
③除固定点外，当母线平置时,母线支持夹板的上部压板与母线间有1~L5mm的间隙;当母线立置时，上部压板与母线间有L5~2mm的间隙；
④母线的固定点，每段设置1个，设置于全长或两母线伸缩节的中点；
⑤母线采用螺栓搭接时，连接处距绝缘子的支持夹板边缘不小于50mmo。

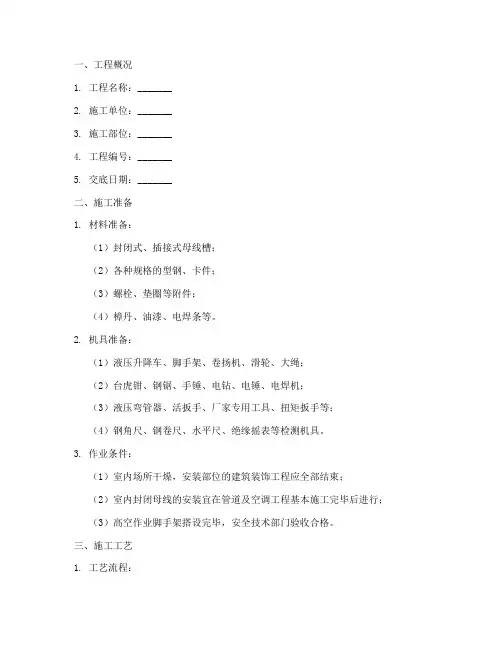

一、工程概况1. 工程名称：_______2. 施工单位：_______3. 施工部位：_______4. 工程编号：_______5. 交底日期：_______二、施工准备1. 材料准备：（1）封闭式、插接式母线槽；（2）各种规格的型钢、卡件；（3）螺栓、垫圈等附件；（4）樟丹、油漆、电焊条等。
2. 机具准备：（1）液压升降车、脚手架、卷扬机、滑轮、大绳；（2）台虎钳、钢锯、手锤、电钻、电锤、电焊机；（3）液压弯管器、活扳手、厂家专用工具、扭矩扳手等；（4）钢角尺、钢卷尺、水平尺、绝缘摇表等检测机具。
3. 作业条件：（1）室内场所干燥，安装部位的建筑装饰工程应全部结束；（2）室内封闭母线的安装宜在管道及空调工程基本施工完毕后进行；（3）高空作业脚手架搭设完毕，安全技术部门验收合格。
三、施工工艺1. 工艺流程：设备开箱检查→ 支架制作安装→ 封闭、插接母线安装→ 通电测试检验2. 施工要点：（1）母线开箱检查：封闭、插接母线应有出厂合格证、安装技术文件，包装及封闭应良好，母线规格应符合要求，各种型钢、卡具，各种螺栓、垫圈等附件、配件齐全。
（2）支架制作安装：根据设计要求，制作支架并安装到位，确保支架的牢固性。
（3）封闭、插接母线安装：按照设计要求，将母线安装到支架上，确保母线的连接牢固、导电良好。
（4）通电测试检验：在母线安装完成后，进行通电测试，确保母线的正常运行。
四、安全技术交底1. 安全生产方针：认真贯彻执行“安全第一、预防为主、综合治理”的方针政策。
2. 安全注意事项：（1）施工人员必须佩戴安全帽、安全带等个人防护用品；（2）高处作业时，必须使用安全带，严禁攀爬、跳跃等危险行为；（3）施工过程中，注意高空落物，不得随意抛洒；（4）施工时，注意其他专业预留洞口，防止高空坠落；（5）不准乱动电器机械，爱护安全防护设施，服从工地负责人统一安排；（6）施工作业场所有坠落可能的物件，应一律先行撤除或加以固定。
：：341.1 封闭插接母线应按设计和产品技术文件规定进行组装，组装前应对每段进行绝缘电阻的测定，测量结果应符合设计要求，并做好记录。
3.4.1.2 母线槽，固定距离不得大于 2.5m。
水平敷设距地高度不应小于 2.2m。
3.4.1.3母线槽的端头应装封闭罩（图 3.4.1.3 ），各段母线槽的外壳的连接应是可拆的，外壳间有跨接地线，两端应可靠接地。
图 3.4.1.33.4.1.4 母线与设备联接宜采用软联接（图 3.4.1.4 ）。
母线紧固螺栓应由厂家配套供应，应用力矩搬手紧固。
图 3.4.1.4342母线槽沿墙水平安装（图 342 ）。
安装高度应符合设计要求，无要求时不应距地小于母线应可靠固定在支架上。
3.4.3母线槽悬挂吊装。
（图3.4.3.1 、图3.4.3.2 ）吊杆直径应与母线槽重量相适应，螺母应能调节。
3.4.4封闭式母线的落地安装（图 3.4.4 ）。
安装高度应按设计要求，设计无要求时应符合规范要求。
立 柱可采用钢管或型钢制作。
3.4.5封闭式母线垂直安装。
沿墙或柱子处，应做固定支架，过楼板处应加装防震装置，并做防水台（图3.4.5 ）。
3.4.6封闭式母线敷设长度超过40m 时，应设置伸缩节，跨越建筑物的伸缩缝或沉降缝处，宜采取适应的措施（图3.4.6），设备定货时，应提出此项要求。

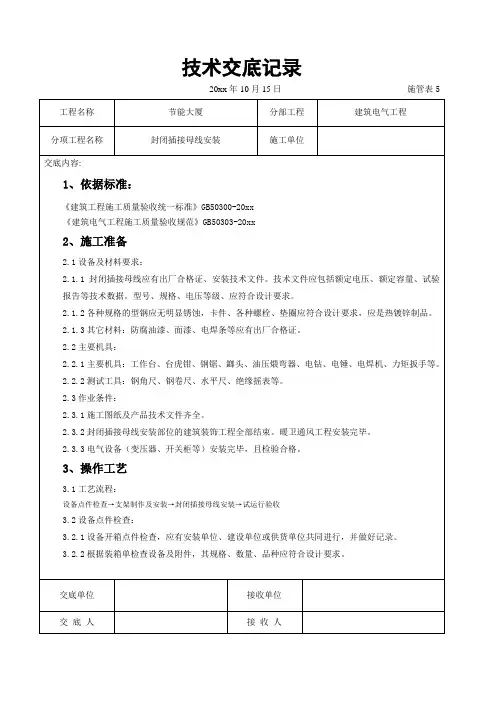

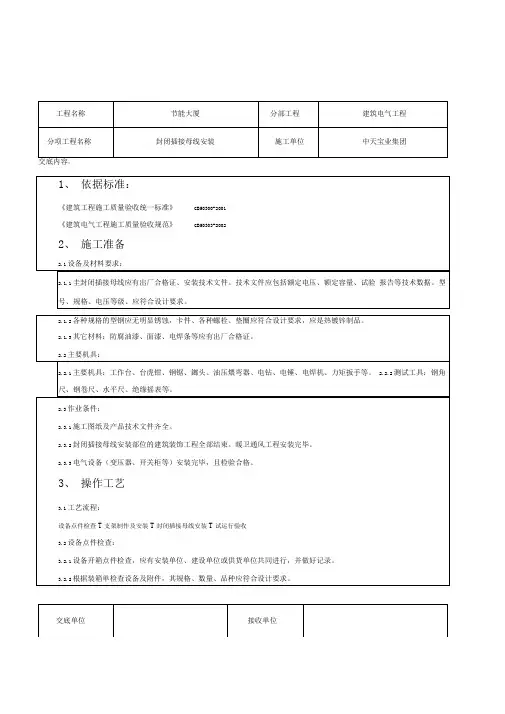

交底单位接收单位接收人工程名称 分项工程名称 交底内容：节能大厦 封闭插接母线安装分部工程 施工单位建筑电气工程 中天宝业集团2.2m,交底人图 3.4.2工程名称分项工程名称交底内容：交底单位交底人技术交底记录2008年10月15日施管表5节能大厦分部工程建筑电气工程封闭插接母线安装施工单位中天宝业集团母址图343.2荃■金具円-、T、1 I ■" - 1立住式鸯跌图 3.4.4接收单位接收人2008年10月15日施管表5交底内容：图 3.4.5I薛裁畫板图 3.4.63.4.7圭寸闭式母线插接箱安装应可靠固定，垂直安装时，安装高度应符合设计要求，设计无要求时，插接箱底口宜为1.4m （图3.4.7 ）。
最小抗拉强度(N/Vmm) 20℃时最大电阻率（Ω·mm/m）工程名称北京金地华府1#楼交底日期年月日施工单位北京一建工程有限公司分部/分项工程名称交底摘要风云唐朝(2）绝缘子上下要各垫一个石棉垫。
(3）绝缘子夹板、卡板的制作规格要与母线的规格相适应。
绝缘子夹板、卡板的安装要牢固。
5 母线的加工。
(1)母线的调直与切断。
①母线调直采用母带调直器进行调直，手工调直时必须用木锤，下面垫道木进行作业，不得用铁锤。
②母线切断可使用手锯或砂轮锯作业，不得用电弧或乙炔进行切断。
(2）母线的弯曲。
①母线的弯曲应用专用工具（母线煨弯器）冷煨，弯曲处不得有裂纹及显著的皱折。
不得进行热弯。
②母线平弯及立弯的弯曲半径（下图）不得小于下表工程名称北京金地华府1#楼交底日期年月日施工单位北京一建工程有限公司分部/分项工程名称交底摘要风云唐朝矩形母线最小弯曲半径(R)值项目母线规格a×b（mm）最小弯曲半径R铝铜钢平弯50×50及以下＞50×50至120×102b2.5b2b2b2b2b立弯50×50及以下＞50×50至120×101.5a2aa0.5a0.5aa③母线扭弯、扭转部分的长度不得小于母线宽度的2.5～5倍（下图）。
图母线弯曲示意图6 母线的连接。
母线的连接可采用焊接或螺栓连接方式。
(1)母线的焊接。
①焊接的位置。
（mm）工程名称北京金地华府1#楼交底日期年月日施工单位北京一建工程有限公司分部/分项工程名称交底摘要风云唐朝30 31.5 31.5-25 11 1 M1031 25 22 9 1 M8图矩形母线搭接L—母线两支持点之间的距离③母线与母线，母线与分支线，母线与电器接线端子搭接时，其搭接面必须平整、清洁并涂以电力复合脂，并符合下列规定：铜与铜：室外、高温且潮湿或对母线有腐蚀性气体的室内必须搪锡。
干燥室内可直接连接。
铝与铝：直接连接。
工作行为规范系列封闭式母线安装技术要求规程（标准、完整、实用、可修改）编号：FS-QG-37348封闭式母线安装技术要求规程Technical requirements for closed busbar installation说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
封闭式母线安装技术要求(1)施工顺序母线槽检查→测量定位→支吊架制作安装→绝缘测试→母线槽拼接→相位校验(2)主要施工方法及技术措施A.母线槽的检查应严格检查母线槽的质量，重点检查以下内容:a.母线槽外壳应完整、无损坏。
母线槽和配电箱型号、规格符合设计要求。
附件配套正确、数量足。
b.母线接头的连接面平整，连接孔对称，离边缘距离一致。
c.母线之间的绝缘板不能缺损破裂。
d.应用500V兆欧表全数测量每节母线槽的相间、相与中性排、PE排、相与外壳之间的绝缘，不低于20MΩ。
施工现场应清洁，并尽量减少现场搁置时间。
做好防水、防潮工作。
B.母线槽测量定位a.母线槽的走向，要按设计图和工程实际综合确定，原则是不与大口径管道、桥架有矛盾，尽量按直线最短路径敷设，至地面的距离不宜低于2.5m。
与建筑物表面，其他电气线路和各种管道的最小净距按国家现行标准。
b.水平安装母线槽支吊架间距一般为2~3m，按母线槽每米重量决定。
母线槽转弯和配电箱连接处应增设支架。
C.支吊架制作安装a.支吊架的型式按母线槽安装部位和重量决定。
一般用槽钢、角钢、全螺牙吊杆和扁钢制作，并做好防腐处理。
支吊架间距均匀，支吊架的水平度应满足母线槽水平度偏差的要求。
b.母线槽垂直安装，一般采用母线槽生产厂的定型弹簧支架。
D.母线槽拼接a.吊装拼接时必须注意不损坏母线槽，吊装时应用尼龙绳，用钢丝绳必须套橡皮或塑料套管。
接头部位要包扎好，防止杂物、垃圾落入。
b.拼装顺序可按母线槽的排列图和母线槽编号。
拼装连接时，垫上配套的绝缘板，穿入绝缘套管及连接螺栓，加垫圈、弹簧垫圈，用手拧上螺母。
圭寸闭式母线槽安装技术交底技术交底记录共8页第1页母线开箱检查① 封闭、插接母线应有出厂合格证、安装技术 文件。
技术文件应包括额定电压、额定容量、试验报告等技术数据② 包装及封闭应良好，母线规格应符合要求，施表7.2工程名称 施工单位杏林湾营运中心12#楼 1 二、 施工工艺各种型钢、卡具，各种螺栓、垫圈等附件、配件齐全。
、、、、、一③成套供应的封闭母线的各段应标志清晰，附件齐全，外壳无变形，内部无损伤。
④封闭、插接母线螺栓固定搭接面应镀锡。
搭接面应平整，其镀锡层不应有麻面，起皮及未覆盖部分。
⑤圭寸闭、插接母线的外壳内表面涂无光泽黑漆，外表面涂浅色漆。
2）、母线支架制作母线支架的形式是由母线的安装方式决定的，母线安装方式有垂直式安装，水平侧装和水平悬吊式安装二种。
支架可以根据用户要求由厂家配套供应，也可以自制。
支架的制作安装，应按设计和产品技术文件的规定进行，如设计和技术文件无规定时，可按下列要求制作和安装。
技术交底记录施表7.2 共8页第2页同，钻成的孔径与套管外径的差值不大于1mm②一字形角钢支架安装一字形角钢支架适用于母线在墙上水平安装，支架采用预埋的方法埋设在墙体内，角钢支架埋设深度为120mn和150mm角钢外露长度在母线直立式安装时为母线宽度加140mm当母线侧卧式安装时为母线高度加160mm如图1所示。
技术交底记录施表共页第页图2 L形支架安装技术交底记录施表7.2共8页第4页图4母线在门型支架上安装⑺母线在支架上平侧卧安安装(b)母线在支架上技术交底记录 工程名称 杏林湾营运中心12#楼 施工单位 中建三局集团有限公司施表7.2共8页第5页 (b) ■■-躺 _压板jF a ■ir - / L'Z-L ■ "Tl 1 LX …■ \母线\ ___六茅3=— F I 』 jM1N 110膨胀螺栓 A J •- 4臼咅/ r 压板母线 / 一 M1N 110膨胀螺栓BM （型封闭式母线100A 〜500A 垂直安装，如图4 所示，母线用抱箍和M10X 25六角螺栓固定支架上。

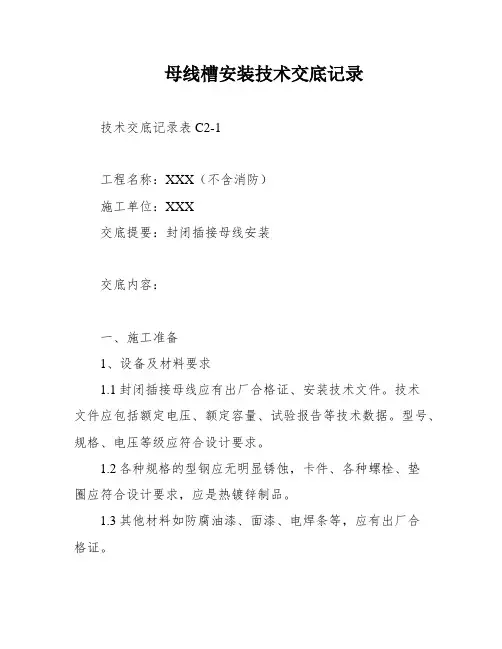

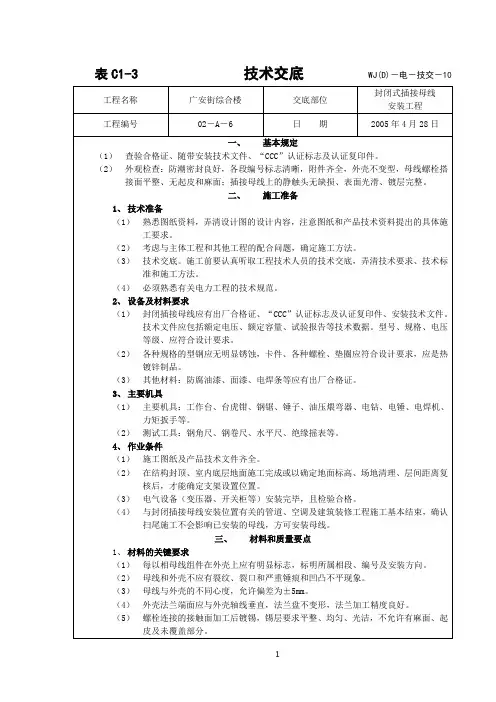

母线槽安装技术交底记录技术交底记录表C2-1工程名称：XXX（不含消防）施工单位：XXX交底提要：封闭插接母线安装交底内容：一、施工准备1、设备及材料要求1.1封闭插接母线应有出厂合格证、安装技术文件。
技术文件应包括额定电压、额定容量、试验报告等技术数据。
型号、规格、电压等级应符合设计要求。
1.2各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品。
1.3其他材料如防腐油漆、面漆、电焊条等，应有出厂合格证。
2、主要机具和测试工具主要机具：工作台、台虎钳、钢锯、鎯头、油压煨弯器、电钻、电锤、电焊机、力矩扳手。
测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。
二、操作工艺1、工艺流程设备点件检查→支架制作及安装→封闭插接母线安装→插接箱安装→绝缘电阻测试→试运行验收2、设备点件检查2.1设备开箱点件检查，应由安装单位、建设单位或供货单位共同进行，并做好记录。
2.2根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。
2.3检查设备及附件，分段标志应清晰齐全，外观无损伤变形，母线绝缘电阻应符合设计要求。
2.4检查发现设备及附件不符合设计和质量要求时，必须进行妥善处理，经过设计认可后再进行安装。
3、支架制作和安装3.1支架制作：3.1.1根据施工现场结构类型，支架应采用角钢或槽钢制作，应采用“一”字型、“1”型、“U”字型、“T”字型四种型式。
3.1.2支架的加工制作按选好的型号，测量好的尺寸断料制作，断料严禁气焊切割，加工尺寸最大误差5mm。
3.1.3型钢架的煨弯宜使用台钳用鎯头打制，也可使用油压煨弯器用模具顶制。
3.1.4支架上钻孔应用台钻或手电钻钻孔，不得用气焊割孔，孔径不得大于固定螺栓直径的2mm。
3.1.5螺杆套扣应用套丝机或套丝板加工，不允许断丝。
3.2支架的安装：3.2.1封闭插接母线的另弯处以及与箱（盘）连接处必须加支架。
直线段母线支架的距离不应大于2m。
3.2.2膨胀螺栓固定支架不少于两条。
20xx年10月15日施管表5
20xx年10月15日施管表5
20xx年10月15日施管表5
