AutoCAD 2017基础教程第4章 绘制二维基本图形

AutoCAD 2017基础教程第4章 绘制二维基本图形
26
4.6 绘制圆弧
绘制圆弧的方法很多，可以通过起点、方向、中点、包角、终点、弦长 等参数进行确定。执行“圆弧”命令的常用方法有如下3种。 选择“绘图”｜“圆弧”命令，再选择其中的子命令。 单击“绘图”面板中的“圆弧”按钮。 输入ARC（A）命令并确定。
27
4.6.1 通过指定点绘制圆弧
20
4.4.4 绘制旋转矩形
在AtuoCAD中，创建旋转矩形的方法有两种，一种是绘制好水平方向的 矩形后，使用“旋转”修改命令将其旋转，另一种是通过“矩形”命令中的 “旋转（R）”命令选项直接绘制旋转矩形。
21
4.5 绘制圆
在默认状态下，圆形的绘制方式是先确定圆心，再确定半径。用户也可 以通过指定两点确定圆的直径或是通过三个点确定圆形等方式绘制圆形。
执行Xline（XL）命令，通过“角度(A)”命令选项可以绘制指定倾斜角 度的构造线。
14
4.3.3 绘制角平分构造线
执行Xline（XL）命令，通过“二等分(B)”命令选项可以绘制角平分构 造线。
15
4.3.4 绘制偏移构造线
执行Xline（XL）命令，通过“偏移(O)”命令选项可以绘制指定对象的 偏移构造线 。
执行绘制构造线的命令主要有以下几种调用方法。 选择“绘图”｜“构造线” 命令。 展开“绘图”面板，单击其中的“构造线”按钮。 输入Xline（XL）命令并确定。
12
4.3.1 绘制正交构造线
执行Xline（XL）命令，通过“水平(H)”或“垂直(V)”命令选项可以绘 制水平或垂直构造线。绘制通过指定点的水平或垂直构造线的操作如下。
(2) 根据系统提示，移动光标指定线段的下一点，系统将提示“指定 下一点或[闭合(C)/放弃(U)]: ”。

中文版AutoCAD 2017基础教程第12章 绘制三维图形

中文版AutoCAD 2017基础教程第12章 绘制三维图形

中文版AutoCAD 2017基础教程
12.2.7 绘制边界网格
在快速访问工具栏选择“显示菜单栏”命令，在弹出的菜单中选择“绘 图”|“建模”|“网格”|“边界网格”命令(EDGESURF)，可以使用4条首尾连接 的边创建三维多边形网格。这时可在命令行的“选择用作曲面边界的对象 1:” 提示信息下选择第一条曲线，在命令行的“选择用作曲面边界的对象 2:”提示 信息下选择第二条曲线，在命令行的“选择用作曲面边界的对象 3:”提示信息 下选择第三条曲线，在命令行的“选择用作曲面边界的对象4:”提示信息下选择 第四条曲线 。
中文版AutoCAD 2017基础教程
12.3 绘制三维实体
在AutoCAD中，最基本的实体对象包括多段体、长方体、楔体、圆锥体、 球体、圆柱体、圆环体及棱锥面，可以在“功能区”选项板中选择“常用”选 项卡，在“建模”面板中单击相应的按钮，或在快捷工具栏选择“显示菜单栏” 命令，在弹出的菜单中选择“绘图”|“建模”子命令来创建 。
中文版AutoCAD 2017基础教程
12.4.3使用扫掠绘制三维实体
在“功能区”选项板中选择“常用”选项卡，在“建模”面板中单击“扫 掠”按钮，或在快速访问工具栏选择“显示菜单栏”命令，在弹出的菜单中选 择“绘图”|“建模”|“扫掠”命令(SWEEP)，可以通过沿路径扫掠二维对象来 创建三维实体和曲面。如果要扫掠的对象不是封闭的图形，那么使用“扫掠” 命令后得到的是网格面，否则得到的是三维实体 。
中文版AutoCAD 2017基础教程 第12章 绘制三维图形
目前，三维图形的绘制广泛应用在工程设计和绘图过程中。使用AutoCAD 可以通过3种方式来创建三维图形，即线架模型方式、曲面模型方式和实体模 型方式。本章将详细介绍绘制三维点和线、三维网格、基本实体等三维基础图 形的操作方法 。

AutoCAD 2017基础教程教学课件第13章图形的输入输出

AutoCAD 2017基础教程教学课件第13章图形的输入输出

图13-4“输出数据”对话框
技术指南 使用这种方式输出的图像图幅与 AutoCAD图形窗口的尺寸相等，图形窗口中 的图形按屏幕显示尺寸输出，输出结果与图 形的实际尺寸无关。另外，屏幕中未显示部 分无法输出。
13.2创建和管理布局
创建和管理布局是打印图形的准备工作，在AutoCAD 2017中可以创建 多种布局，每个布局都代表一张单独的打印输出图纸。
（9）“图形方向”选项组：用于设置打印时图形在图纸上的方向。用户选中“ 横向”单选按钮，将横向打印图纸，使图形的顶部在图纸的长边；选中“纵向”单 选按钮，将纵向打印图纸，使图形的顶部在图纸的短边；选中“上下颠倒打印”复 选框，将使图形颠倒打印。
13.3使用浮动视口
用户在构造布局时，可以将浮动视口视为图形空间的图形对象，通过 夹点对其进行移动等操作。在图形空间中无法编辑模型空间中的对象，若 要编辑模型，则必须激活浮动视口，进入浮动模型空间。
13.2.1在模型空间与图形空间之间切换
AutoCAD 2017中有两种不同的工作环境，即模型空间和图纸空间。 模型空间是AutoCAD图形处理的主要环境，其带有三维的可用坐标系，能 创建和编辑二维和三维对象，与绘图输出不直接相关，如图13-5所示。 图纸空间是AutoCAD图形处理的辅助环境，带有二维的可用坐标，能创建 和编辑二维对象，虽然也能创建三维对象，但是由于三维显示功能不能执行而没 有意义，如图13-6所示。
图13-20“页面设置”对话框
13.2.4 布局的页面设置
下面对“页面设置”对话框中的各选项功能进行介绍： （1）“打印机/绘图仪”选项组：用于选择打印机或绘图仪。在“名称”下拉列 表框中列出了所有可用的系统打印机和PC3文件，从中选择一种打印机，指定为 当前已配置的系统打印设备，以打印输出布局图形。单击“特性”按钮，可打开“ 绘图仪配置编辑器”对话框。 （2）“图纸尺寸”选项组：用于选择图纸尺寸。在其下拉列表框中可用的图 纸尺寸由当前为布局所选的打印设备确定。 （3）“打印区域”选项组：用于指定图形的实际打印区域。在“打印范围”下 拉列表框中有“显示”“窗口”“图形界限”3个选项。用户选择“窗口”选项，系统将 关闭对话框返回到绘图区，这时通过指定区域的两个对角点或输入坐标值来确定 一个矩形打印区域，然后返回到“页面设置”对话框。

AutoCAD 2017基础教程第3章 AutoCAD辅助绘图功能

AutoCAD 2017基础教程第3章 AutoCAD辅助绘图功能

8
3.4 应用捕捉追踪
在绘图过程中，除了需要掌握对象捕捉的设置外，也需要掌握捕捉追踪 的相关知识和应用方法，从而提高绘图的效率 。
9
3.4.1 使用极轴追踪
极轴追踪是以极轴坐标为基础，显示由指定的极轴角度所定义的临时对 齐路径，然后按照指定的距离进行捕捉。 在使用极轴追踪时，需要按照一定的角度增量和极轴距离进行追踪。选 择“工具”|“绘图设置”命令，在打开的“草图设置”对话框中选择“极轴 追踪”选项卡，在该选项卡中，可以启动极轴追踪。
12
3.4.4 使用临时捕捉追踪
在绘图过程中，可以与临时追踪点一起使用对象捕捉追踪。在提示指定 点时，输入tt，然后指定一个临时追踪点。该点上将出现一个小的加号“+”。 移动光标时，将相对于这个临时点显示自动追踪对齐路径。 。
13
3.5 应用动态输入
在AutoCAD 中，可以使用动态输入功能在指针位置处显示标注输入和 命令提示等信息，从而方便绘图操作。
第 3 章
AutoCAD辅用AutoCAD辅助绘图功能，可以提高图形绘制和 编辑的速度，以及图形精确度。本章将学习AutoCAD辅助绘图 的相关功能，包括栅格和捕捉、对象捕捉、自动追踪和动态输 入等。
2
3.1 应用正交模式
在绘制或编辑图形的过程中，使用正交模式功能可将光标限制在水平 或垂直轴向上，从而方便在水平或垂直方向上绘制或编辑图形，如左下图 所示。
单击状态栏上的“正交模式”按钮，如右下图所示，或按F8键都可 以激活正交功能。开启正交模式功能后，状态栏上的“正交”按钮处于高 亮状态。
3
3.2 应用栅格和捕捉
在AutoCAD中，栅格是一些标定位置的小点，可以提供直观的位置和距 离参照；捕捉用于设置光标移动的间距。选择“工具”|“绘图设置”命令， 或者使用右键单击状态栏中的“捕捉模式”按钮，在弹出的菜单中选择“设 置”命令，如左下图所示，在打开的“草图设置”对话框可以进行捕捉和栅 格设置，如右下图所示。

AutoCAD 2017基础教程教学课件第2章绘图基础知识

AutoCAD 2017基础教程教学课件第2章绘图基础知识
图2-10“图形单位”对话框
2.2.3 设 置 参 数 选 项
通常情况下，安装好AutoCAD后就可以在其默认状态下绘制图形了，但为 了符合用户习惯，如更改背景颜色，使用特殊的定点设备、打印机提高绘图效 率，用户需要在绘制图形前先对系统参数进行必要的设置。
执行参数选项命令的方法主要有以下两种： （1）执行“工具”→“选项”菜单命令。 （2）在命令行中输入PREFERENCES并按Enter键。 （3）在绘图区中右击，在打开的快捷菜单中选择“选项”选项。 执行上述任意一种方法，系统打开“选项”对话框，如图2-11所示。
图2-6利用命令提示行绘制圆
2.1.4 使 用 命 令 系 统 变 量
系统变量是AutoCAD内部使用的“类型常量”型数据，它们都有确定 的数据类型、初始值和当前值，可以设置大部分系统变量和调用其值，而只读 型的系统变量只能读取使用，不能修改。
无论哪种系统变量，在命令提示行都可以直接输入系统变量的名称进行修 改和查看，而在AutoLISP程序中可以通过相关函数进行操作。
2.1.5 命令的重复、终止与撤销
在上述几种方法中，前四种方法都只能放弃单个操作。如果要一次放弃 几步操作，可以单击标准工具栏中“放弃”按钮 后面的 按钮，然后在 弹出的下拉列表中选择需要放弃的操作，如图2-9所示。
图2-9“放弃”按钮
2.1.5 命令的重复、终止与撤销
直接在命令行中执行UNDO命令可以一次放弃多步操作，操作如下： 命令：UNDO↙ 当前设置：自动=开，控制=全部，合并=是，图层=是 输入要放弃的操作数目或［自动（A） 控制（C） 开始（BE） 结束（E） 标记（M） 后退（B）］〈1〉:4↙
图2-3快捷菜单
2.1.2 使 用 键 盘 输 入 命 令

AutoCAD 2017基础教程第9章 应用块与设计中心

AutoCAD 2017基础教程第9章 应用块与设计中心

3
9.1.1 创建内部块
创建内部块是将对象组合在一起，储存在当前图形文件内部，可以对其 进行移动、复制、缩放或旋转等操作。 执行创建块的命令有如下3种方法。 选择“绘图”｜“块”｜“创建”命令。 单击“块”面板中的“创建”按钮。 执行Block（B）命令。
4
9.1.2 创建外部块
执行“写块”命令Wblock（W）可以创建一个独立存在的图形文件，使 用 Wblock （ W ）命令定义的图块被称作为外部块。其实外部块就是一个 DWG图形文件，当使用WBLOCK（W）命令将图形文件中的整个图形定义 成外部块写入一个新文件时，将自动删除文件中未用的层定义、块定义、线 型定义等。
24
9.5.4 添加参数集
使用参数集将通常配对使用的参数与动作添加到动态块定义中。向块中 添加参数集与添加参数所使用的方法相同。参数集中包含的动作将自动添加 到块定义中，并与添加的参数相关联。接着，必须将选择集（几何图形）与 各个动作相关联。 首次向动态块定义添加参数集时，每个动作旁边都会显示一个黄色警告 图标。这表示用户需要将选择集与各个动作相关联。可以双击黄色警示图标 （或使用 BACTIONSET 命令），然后按照命令提示将动作与选择集关联。
10
9.3 块属性定义与编辑
在AutoCAD中，属性是从属于块的文本信息，是块的组成部分。属性必 须信赖于块而存在，当用户对块进行编辑时，包含在块中的属性也将被编辑 。为了增强图块的通用性，可以为图块增加一些文本信息，这些文本信息被 称之为属性。
11
9.3.1 定义图形属性
在创建块属性之前，需要创建描述属性特征的定义，包括标记、插入块 时的提示值的信息，文字格式，位置和可选模式。创建图形属性有以下 3种 常用方法。 选择“绘图”｜“块”｜“属性定义”命令。 执行Attdef命令。 展开“块”面板，单击其中的“定义属性”按钮，如下图所示。

中文版AutoCAD 2017基础教程第15章 设置光源、材质和渲染

15.2.3添加贴图
在AutoCAD中可以使用多种类型的贴图，可用于贴图的二维图像包括BMP、 PNG、TGA、TIFF、GIF、PCX和JPEG等格式的文件。这些贴图在光源的作 用下将产生不同的特殊效果 。
中文版AutoCAD 2017基础教程
15.2.4调整贴图
在AutoCAD中给对象或者面附着带纹理的材质后，可以调整对象或面上纹理贴 图的方向。这样使得材质贴图的坐标适应对象的形状，从而使对象贴图的效果 不变形，更接近真实效果 。
中文版AutoCAD 2017基础教程
15.1.1 点光源
点光源从其所在位置向四周发射光线，它不以某一对象为目标。使用点 光源可以达到基本的照明效果。在“功能区”选项板中选择“渲染”选项卡， 在“光源”面板中单击“点光源”按钮，或在快捷工具栏选择“显示菜单栏” 命令，在弹出的菜单中选择“视图”|“渲染”|“光源”|“新建点光源”命令，可 以创建点光源，如图13-36所示。点光源可以手动设置为强度随距离线性衰减 (根据距离的平方反比)或者不衰减。默认情况下，衰减设置为无 。
中文版AutoCAD 2017基础教程
15.3.3 渲染并保存图像
默认情况下，渲染过程为渲染图形内当前视图中的所有对象。如果没有打 开命名视图或相机视图，则渲染当前视图。虽然在渲染关键对象或视图的较小 部分时渲染速度较快，但渲染整个视图可以让用户看到所有对象之间是如何相 互定位的。
中文版AutoCAD 2017基础教程
15.1.5 阳光与天光
在“功能区”选项板中选择“渲染”选项卡，使用“阳光和位置”面板， 可以设置阳光和天光 。
中文版AutoCAD 2017基础教程
15.2使用材质和贴图
将材质添加到图形中的对象上，可以展现对象的真实效果。使用贴图可以 增加材质的复杂性和纹理的真实性。在“功能区”选项板中选择“渲染”选项 卡，使用“材质”面板，或在快捷工具栏选择“显示菜单栏”命令，在弹出的 菜单中选择“视图”|“渲染”|“材质”、“贴图”子命令，可以创建材质和贴图， 并将其应用于对象上 。

AutoCAD2017应用教程全册教学课件汇总

Page 20
4.“打印和发布”选项卡 5.“系统”选项卡 6.“用户系统配置”选项卡 7.“绘图”选项卡 8.“三维建模”选项卡 9.“选择集”选项卡 10.“配置”选项卡
Page 21
返回
1.3 Auto CAD2017的文件管理
1.3.1创建新的图形文件 1. 在Auto CAD2017工作空间中单击“菜单浏览器”按钮，
Page 2
1.1 AutoCAD2017新增功能
1.平滑移植 2.PDF 支持 3.主命令：PDFIMPORT 4.主命令：ONLINEDESIGNSHARE 5.主命令：CENTERMARK、CENTERLINE 6.主系统变量：CMOSNAP 7.性能增强功能 8.AutoCAD 安全 9.其他更改
Page 39
2.2 绘图辅助工具的设置
1.临时对象捕捉方式 在任何命令中，当系统提示输入点时，就可以激活临时对
1.单击状态栏中的“捕捉”按钮；
2.按键盘上的F9键。
Page 37
2.2 绘图辅助工具的设置
2.2.3正交模式 用户在绘图过程中，为了使图线能水平和垂直方向绘制，
AutoCAD特别设置了正交模式。启用“正交”命令常用以 下两种方法。 1.单击状态栏中的“正交”按钮； 2.按键盘上的F8键。 启用“正交”命令后，就意味着用户只能画水平和垂直两 个方向的直线。
在命令行中输【Options】(选项)命令，或者在 AutoCAD2017中文版菜单栏选择“工具/选项”命令，完 全可以根据自己的需要来设置相关的界面元素，比如设置 绘图区域的背景色、设置光标的大小等。 1.2.11相关设置 1.“文件”选项卡 2.“显示”选项卡 3. “打开和保存”选项卡
Page 31

AutoCAD 2017基础教程教学课件第6章编辑图形对象

（1）打开资源文件中的“图6-18（1）.dwg”文件，如图6-18（a）所示。 （2）选中“正五边形”，然后把最上面的夹点选中，如图6-18（b）所示。 按空格键，将编辑模式切换到移动模式，然后移动光标并捕捉一点作为基准夹 点的新位置，如图6-18（c）所示。 （3）按Enter键确认，完成移动对象操作，如图6-18（d）所示。
图6-18
6.2.3 利用夹点旋转对象
利用夹点旋转对象是通过拖动和指定点位置来绕基点旋转选定对象，用户 可以直接输入角度值。在执行夹点编辑功能时，命令行也将同步显示相应的命 令，主要有两方面的作用：一是让用户知道当前是什么夹点编辑模式，如是拉 伸还是移动等；二是提示用户进行精确操作，如输入旋转角度值等。
6.1.4 使用编组
以选择图6-11中所有圆创建为一个对象编组GG为例进行说明。 ⑴在命令行中输入GROUP并按Enter键，然后输入N并按Enter键。 ⑵在命令行的“输入编组名或 [?]:”提示信息下输入GG，指定编组的名称为
GG。 ⑶在命令行的“选择对象或 [名称(N)/说明(D)]:”中选择图6-11所示图形中 的所有圆。 ⑷按Enter键结束对象选择，完成对象编组。单击编组中的任意对象，所有其他
图6-21 顺时针方向旋转90°
6.2.3 利用夹点旋转对象
【执行过程】 命令： ** 拉伸 ** 指定拉伸点或 [基点(B)/复制(C)/放弃(U)/退出(X)]: //按两次空格切 换到移动模式 ** MOVE ** 指定移动点 或 [基点(B)/复制(C)/放弃(U)/退出(X)]://按空格键切换 到旋转模式 ** 旋转 ** //输入旋转角度并按Enter键 指定旋转角度或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]: -90↙

《AutoCAD 2017基础教程》授课进度计划


电子课件
21
10 AutoCAD 绘图综合实例
ห้องสมุดไป่ตู้
弧等操作，学会文字 讲解演示 与表格、尺寸标注、
8 尺寸标注和公差标注
图块使用，能进行零 实践练习
件图绘制、装配图绘
4 块、外部参照和设计中心 制、图形输出等。 通 教学板书
14、 16 17、 18
19
20
10 绘制三维图形
8 三维图形的编辑与标注 4 观察与渲染三维图形 4 图形的出入输出
过学习完本课程，达 到培养学生独立分析 问题，解决问题的能 力；拥有实事求是的 学风和创新精神；具 有培养良好的协作精 神。

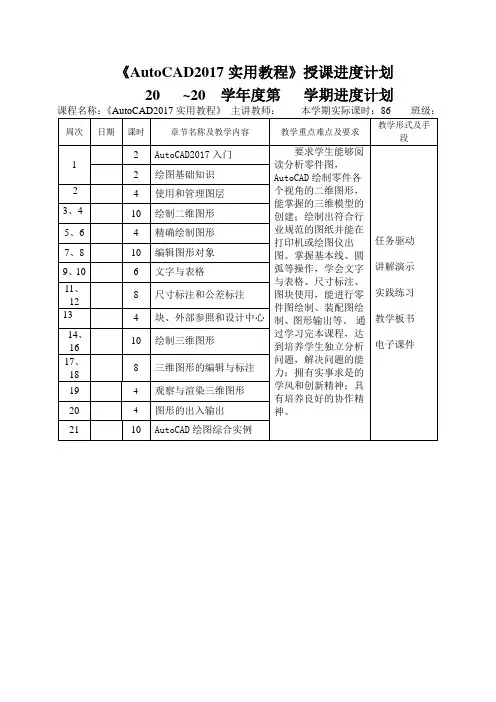

《AutoCAD2017 实用教程》授课进度计划
20 ~20 学年度第 学期进度计划
课程名称：《AutoCAD2017 实用教程》 主讲教师： 本学期实际课时：86 班级：
周次 日期 课时
章节名称及教学内容
教学重点难点及要求
教学形式及手 段
2 AutoCAD2017 入门
要求学生能够阅
1
读分析零件图，
2 绘图基础知识
AutoCAD 绘制零件各
2 3、4
4 使用和管理图层 10 绘制二维图形
个视角的二维图形， 能掌握的三维模型的 创建；绘制出符合行
5、6
7、8
9、10 11、 12 13
4 精确绘制图形
业规范的图纸并能在 打印机或绘图仪出 任务驱动
10 编辑图形对象
图。掌握基本线、圆
6 文字与表格
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

高等学校计算机应用规划教材AutoCAD 2017基础教程郭静编著北京内容简介本书作为AutoCAD的基础教程，详细介绍了AutoCAD 2017中文版在装修、建筑、机械以及三维模型应用方面的主要功能和应用技巧。

全书共17章，第1~16章介绍了AutoCAD 2017的软件知识，并配以大量实用的操作练习和实例，让读者在轻松的学习中快速掌握软件的使用技巧，同时达到对软件知识学以致用的目的；第17章主要讲解了AutoCAD在室内设计、机械和产品模型等领域的综合案例。

本书内容丰富、结构合理、思路清晰、语言简洁流畅、示例翔实。

它主要面向使用AutoCAD制图的初学者，适合作为高等院校相关专业的教材，也可作为AutoCAD爱好者的自学参考书。

本书的电子课件、习题答案和实例源文件可以到网站下载。

本书封面贴有清华大学出版社防伪标签，无标签者不得销售。

版权所有，侵权必究。

侵权举报电话：010-******** 137********图书在版编目(CIP)数据AutoCAD 2017基础教程 / 郭静编著. —北京：清华大学出版社，2017(高等学校计算机应用规划教材)ISBN 978-7-302-45672-8①软件－高等学校－教材.Ⅳ①TP391.72Ⅲ AutoCAD.Ⅰ①A….Ⅱ①郭….中国版本图书馆CIP数据核字(2016)第285294号责任编辑：胡辰浩袁建华装帧设计：孔祥峰责任校对：成凤进责任印制：出版发行：清华大学出版社网 址：，地 址：北京清华大学学研大厦A座 邮 编：100084社 总 机：010-******** 邮 购：010-********投稿与读者服务：010-********, c-service@质 量 反 馈：010-********, zhiliang@课 件 下 载：，010-********印刷者：装订者：经销：全国新华书店开本：185mm×260mm 印 张：21.75 字数：502千字版次：2017年1月第1版印 次：2017年1月第1次印刷印数：1~4000定价：43.00元—————————————————————————————————————————————产品编号：第1章 AutoCAD基础知识AutoCAD是一款功能强大的绘图软件，主要应用于计算机中的辅助设计领域，是目前使用最为广泛的计算机辅助绘图和设计软件之一。

在深入学习AutoCAD 2017之前，首先要了解和掌握AutoCAD的基本知识和操作，以便为后期的学习打下坚实的基础。

1.1 初识AutoCADAutoCAD软件由美国Autodesk公司于1982年首次推出，并经过了不断完善和更新。

该软件集专业性、功能性、实用性为一体，是计算机辅助设计领域最受欢迎的绘图软件之一。

1.1.1 AutoCAD的应用领域AutoCAD的应用极其广泛，包括建筑、工业、电子、军事、医学及交通等领域，而在建筑设计、室内外装饰设计和机械工业设计等领域中的应用极为重要。

●在机械工业设计领域，可以使用AutoCAD进行机械工业设计，模拟产品实际的工作情况，监测产品造型与机械在实际使用中的缺陷，以便在产品进行批量生产之前及早做出相应的改进，避免因设计失误而造成生产上的巨大损失，AutoCAD机械工业设计图如图1-1所示。

●在建筑与室内设计领域，利用AutoCAD能够绘制出尺寸精确的建筑设计与施工图，为工程施工提供参照依据，如图1-2所示。

图1-1 AutoCAD机械工业设计图图1-2 AutoCAD建筑设计图1.1.2 AutoCAD 2017工作空间为满足不同用户的需要，AutoCAD 2017提供了“草图与注释”、“三维基础”和“三维建模”这3种工作空间模式，用户可以根据需要选择不同的工作空间模式。

AutoCAD 2017基础教程• 2 •●“草图与注释”空间：默认状态下，启动的工作空间即为“草图与注释”工作空间。

该工作空间的功能区提供了大量的绘图、修改、图层、注释以及块等工具。

●“三维基础”空间：在“三维基础”工作空间中可以方便地绘制基础三维图形，并且可以通过其中的“修改”面板对图形进行快速修改。

●“三维建模”空间：在“三维建模”工作空间的功能区提供了大量的三维建模和编辑工具，可以方便地绘制出更多的复杂三维图形，也可以对三维图形进行修改、编辑等操作。

【练习1-1】切换工作空间。

实例分析：快速切换工作空间通常有两种方法，即在“快速访问”工具栏中切换工作空间和在“状态栏”中切换工作空间。

(1) 安装完成AutoCAD 2017应用程序后，双击桌面上的AutoCAD 2017快捷图标，或通过执行“开始”菜单中的相应命令启动AutoCAD 2017应用程序。

(2) 启动AutoCAD应用程序，然后在“开始”选项卡右方单击“新图形”按钮，如图1-3所示。

即可进入默认的“草图与注释”工作空间，并新建一个名为Drawing1.dwg 的图形文件，效果如图1-4所示。

图1-3 单击“新图形”按钮图1-4 进入“草图与注释”工作空间(3) 在工作界面左上方的“快速访问”工具栏中单击“自定义快速访问工具栏”下拉按钮，在弹出的菜单中选择“工作空间”命令，如图1-5所示。

(4) 在工作界面左上方的“快速访问”工具栏中显示“工作空间”列表框后，单击“工作空间”下拉按钮，在弹出的“工作空间”下拉列表中选择需要的工作空间即可进行切换，如图1-6所示。

图1-5 选择“工作空间”命令图1-6 选择需要的工作空间第1章 AutoCAD基础知识• 3 •(5) 在工作界面右下方的“状态栏”中单击“切换工作空间”按钮，如图1-7所示。

(6) 在弹出的“工作空间”下拉列表中选择需要的工作空间即可进行切换，如图1-8所示。

图1-7 单击“切换工作空间”按钮图1-8 选择需要的工作空间1.1.3 AutoCAD 2017默认工作界面第一次启动AutoCAD 2017应用程序后，将进入AutoCAD 2017默认的“草图与注释”工作空间的界面，该界面主要由标题栏、功能区、绘图区、十字光标、命令行和状态栏这6个主要部分组成，如图1-9所示。

图1-9 AutoCAD 2017默认工作界面1. 标题栏标题栏位于整个程序窗口上方，主要用于说明当前程序和图形文件的状态，主要包括程序图标、“快速访问”工具栏、程序名称、图形文件的文件名称和窗口控制按钮等，如图1-10所示。

图1-10 标题栏AutoCAD 2017基础教程• 4 •●程序图标：标题栏最左侧是程序图标。

单击该图标，可以展开AutoCAD 2017用于管理图形文件的各种命令，如新建、打开、保存、打印和输出等。

●“快速访问”工具栏：用于存储经常访问的命令。

●程序名称：即程序的名称及版本号，AutoCAD表示程序名称，而2017则表示程序版本号。

●文件名称：图形文件名称用于表示当前图形文件的名称，如图1-10所示中Drawing1为当前图形文件的名称，.dwg表示文件的扩展名。

●窗口控制按钮：标题栏右侧为窗口控制按钮，单击“最小化”按钮可以将程序窗口最小化；单击“最大化/还原”按钮可以将程序窗口充满整个屏幕或以窗口方式显示；单击“关闭”按钮可以关闭AutoCAD 2017程序。

2. 功能区AutoCAD 2017的功能区位于标题栏的下方，功能面板上的每一个图标都形象地代表一个命令，用户只需单击图标按钮，即可执行相应的命令。

默认情况下，AutoCAD 2017的功能区主要包括“默认”、“插入”、“注释”、“视图”、“参数化”、“管理”和“输出”等几个部分，如图1-11所示。

图1-11 功能区3. 绘图区绘图区是用户绘制图形的区域，位于屏幕中央空白区域，也被称为视图窗口。

绘图区是一个无限延伸的空白区域，无论多大的图形，用户都可以在其中进行绘制。

4. 十字光标十字光标是AutoCAD绘图时所使用的光标，可以用来定位点、选择和绘制对象，使用鼠标绘制图形时，可以根据十字光标的移动，直观地看到图形的上下左右关系。

5. 命令行命令行位于屏幕下方，主要用于输入命令以及显示正在执行的命令和相关信息。

执行命令时，在命令行中输入相应操作的命令，按Enter键或空格键后系统将执行该命令；在命令的执行过程中，按Esc键可取消命令的执行，按Enter键确定参数的输入。

6. 状态栏状态栏位于AutoCAD 2017窗口下方，如图1-12所示。

状态栏左边是“模型”和“布局”选项卡；右边包括多个经常使用的控制按钮，如捕捉、栅格、正交等，这些按钮均属于开/关型按钮，即单击该按钮一次则启用该功能，再单击一次则关闭该功能。

第1章 AutoCAD基础知识• 5 •图1-12 状态栏状态栏中主要工具按钮的作用如下。

●模型：单击该按钮，可以控制绘图空间的转换。

当前图形处于模型空间时单击该按钮就可切换至图纸空间。

●显示图形栅格：单击该按钮可以打开或关闭栅格显示功能，打开栅格显示功能后，将在屏幕上显示出均匀的栅格点。

●捕捉模式：单击该按钮可以打开捕捉功能，光标只能在设置的“捕捉间距”上进行移动。

●正交限制光标：单击该按钮，可以打开或关闭“正交”功能。

打开“正交”功能后，光标只能在水平以及垂直方向上进行移动，方便地绘制水平以及垂直线条。

●极轴追踪：单击该按钮可以启动“极轴追踪”功能。

绘制图形时，移动光标可以捕捉设置的极轴角度上的追踪线，从而绘制具有一定角度的线条。

●对象捕捉：单击该按钮可以启动“对象捕捉”功能，在绘图过程中可以自动捕捉图形的中点、端点、垂点等特征点。

●对象捕捉追踪：单击状态栏上的该按钮，可以启动“对象捕捉追踪”功能。

打开对象追踪功能后，当自动捕捉到图形中某个特征点时，再以这个点为基准点沿正交或极轴方向捕捉其追踪线。

●自定义：单击状态栏上的该按钮，可以弹出用于设置状态栏工具按钮的菜单，其中带勾标记的选项表示该工具按钮已经在状态栏中打开，如图1-13所示。

选择菜单中未选中的选项，可以将对应的工具按钮在状态栏中打开，如图1-14所示为“线宽”和“单位”按钮。

图1-13 自定义状态栏工具按钮图1-14 显示其他按钮【练习1-2】修改默认的工作界面。

实例分析：本例讲解的修改默认工作界面主要包括显示菜单栏、隐藏或显示功能区面板以及调整命令行的位置等。

(1) 在“快速访问”工具栏中单击“自定义快速访问工具栏”下拉按钮，在弹出的菜单中选择“显示菜单栏”命令，如图1-15所示。

即可在默认的工作界面中显示菜单栏，效果如图1-16所示。

AutoCAD 2017基础教程• 6 •图1-15 选择“显示菜单栏”命令图1-16 显示菜单栏(2) 在功能区标签栏中右击，在弹出的快捷菜单中选择“显示选项卡”命令，在子菜单中取消选择“三维工具”、“可视化”、A360和“精选应用”等不常用的命令选项，如图1-17所示，则可以隐藏对应的功能区，效果如图1-18所示。
