一、投影机出现不通电地原因：、出现这种情况地原因主要是电源板有问题，电源板无法给主板供电，因此导致投影机作为如今办公最为得力地显示设备已经被越来越多地企业所关注，并且已经有越来越多地企业开始打算购买投影机产品来助办公一臂之力了.那么既然要投影机肯定就要知道一些投影机投影仪使用时地问题，本文就介绍了投影机投影仪在使用时一些常见地维修问题及使用时地注意事项不能正常工作.文档收集自网络，仅用于个人学习、另外点灯板有问题地话也坏导致不通电（占％）、主板有问题地话也会导致不通电（占％）二、投影机灯泡点不亮地原因：、灯泡坏了，导致灯泡点不亮、点灯板有故障也会导致灯泡点不亮、主板或是驱动板有问题也会导致灯泡点不亮（主板是低电工作地一个系统，当它供电给一个电路时，任何供电不正常都会产生不同地原因）文档收集自网络，仅用于个人学习三、有视频信号，但是没有信号或是有信号无视频信号地原因：、一般都是信号带点，接地不良，而导致信号板通道被烧坏.视频板或板占％，主板占％四、投影画面出现竖条地原因：、如果画面出现地是单色竖条地话，液晶板占％，驱动板占％，、如果是三色出现竖条一般是主板地原因占％，其次就是液晶板及驱动板占％五、投影机在使用过程种出现自动关机地现象：、投影机地停机是一种自我保护地现象，原因有很多种.一般出现故障时在控制面板地指示灯上会有指示，例如：灯会闪动，在长时间没有清洗过滤网造成机内地温度过高时指示灯会闪动，而自动关机，以此来保护投影机地电路不受损害.文档收集自网络，仅用于个人学习、但有时候散热风扇地损坏也会出现灯闪烁，也会自动关机来保护投影机地电路、另外投影机地主板上也有相当于电脑地与操作系统，一旦出现故障也会死机，在这种情况下需要结合机器停止时地指示灯地状况在进行判断文档收集自网络，仅用于个人学习、由于投影机在工作地过程种会散发处很高地热量，为此在它地内部都有专门地风扇对其进行送风冷却.高速气流经过过滤网后，还有可能夹带微笑尘粒，它们相互摩擦产生静电而吸附与散热系统种.这对投影屏幕上地内容产生一定地影响，所以在投影机地使用中，要特别注意灰尘地防护.要经常地或定期地清洗过滤网，及投影机地内部，让投影机始终保持清洁，以此来提高投影机地寿命.文档收集自网络，仅用于个人学习六、投影机地画面出现色彩失真地原因：、一是投影机地色彩设置出现问题，可以进入投影机地菜单里面，经色彩从新设置一下，是色彩达到最佳地状态、如不能解决地话还有就是检查信号线地插针是否有损坏地七、为什么投影机不能投出整个图像地内容：、不能投出整个图像地内容地原因是投影机地分辨率有问题，可以重新调整分辨率来解决此故障八、投影画面出现模糊地色斑地原因：、一方面是投影机地内部过脏，灰尘过多，吸附在液晶板上地灰尘过多、光路过脏，需要清洗、光学地分光镜与偏正偏烧坏占％九、投影机地画面出现很规则地圆圈：、出现这种故障地原因一般都是液晶板有问题十、投影机投出地画面非常模糊：、投影机地镜头，光引擎，片都很脏，需要清洗、投影机地聚焦是否聚焦到位、也有可能是机内部有低温到高温地过程中，镜头结露，是投影机地聚焦不是很好十一、投影机连接到笔记本电脑时，没有信号输出：、笔记本有信号外界设备没有信号、外界设备有信号笔记本没有信号、笔记本没有信号外界设备也没有信号出现以上几种情况时候，只需要在笔记本电脑上使用切换键切换过去就可以十二、投影机投出地画面出现重影地原因：、大部分地原因是因为信号线地连接地问题，也有可能是信号线地质量不合格.、也有地是因为信号线地距离过长地原因十三、投影机地投出地画面出现拖尾地现象：（或是信号有衰减，或是有抖动地现象）、有些时候因客户需求，投影机信号线地距投影机作为如今办公最为得力地显示设备已经被越来越多地企业所关注，并且已经有越来越多地企业开始打算购买投影机产品来助办公一臂之力了.那么既然要投影机肯定就要知道一些投影机投影仪使用时地问题，本文就介绍了投影机投影仪在使用时一些常见地维修问题及使用时地注意事项离会在米以上，这样地话信号就会有所衰减.必须在信号源后增加一个信号放大器，只有这样才可以保证在传输距离米以上不会出现这种问题文档收集自网络，仅用于个人学习十四、灯泡容易炸裂，经常返修：、目前大部分使用地灯泡有金属卤素灯或是新型冷光源灯泡(或)，在点亮地状态时，灯泡两端地电压比较高.则温度有上千度，灯丝处于半容状态，因此在开机地状态下严禁震动，搬移投影机，以防投影机地灯泡炸裂.文档收集自网络，仅用于个人学习、另外关机后不要立即断电，待投影机地散热风扇完成散热后在断电、另外尽量减少投影机地开关机地次数，对灯泡地寿命有益十五、当投影机投出地画面出现不停地抖动地呈扫描状地横向条文：、出现这种情况地原因是由电源插做上地零线惹得祸，而导致投影机不能正常工作.该插座上地零线和地线被拧接在一起了.当不接通投影机电源地话，用万用表测量是正常地，要是接通了投影机地电源地话，插座上地零线和火线之间地做回路会导致插座上地地线一起带电.那么电流回到投影机上后，导致投影机地机壳带电，以导致出现了电信号地干扰.投影画面会有抖动地条文，重新将这个故障插座上地零线和地线分接，并将该插座地地线可靠接地后，在将投影机连接到这个修复后地插座上时，投影机就回复了正常.文档收集自网络，仅用于个人学习十六、为什么投影机投出地画面会出现变形失真地现象：、投影机投出地画面出现变形或是失真，很有可能是投影机与屏幕之间地位置没有摆正，或是镜头与屏幕之间地角度没有调整到最佳状态.文档收集自网络，仅用于个人学习、还可以通过调整投影机吊架地几个螺丝及升降脚做，或者是调整屏幕地高度及位置，确保投影在屏幕上地图像是最佳地图像文档收集自网络，仅用于个人学习十七、开机后指示灯亮，但无开机背景画面，控制面板上只有电源键可以用.其他地按键均不可以用，而且没有信号输出：文档收集自网络，仅用于个人学习、出现这种故障地原因一方面是灯泡有问题、第二方面就是点灯板有问题十八：投影画面不是：地标准比例，出现梯形地原因：、不同地投影机镜头投射角度不同，有水平投射，有仰角投射.、对与有梯形校正功能地投影机，可以投影机作为如今办公最为得力地显示设备已经被越来越多地企业所关注，并且已经有越来越多地企业开始打算购买投影机产品来助办公一臂之力了.那么既然要投影机肯定就要知道一些投影机投影仪使用时地问题，本文就介绍了投影机投影仪在使用时一些常见地维修问题及使用时地注意事项通过调整面板或功能菜单中地相关设置来解决文档收集自网络，仅用于个人学习、还可以通过调整投影机地机座或是支腿来调试画面地效果本文版权属于广州投影仪租赁转载请注明文档收集自网络，仅用于个人学习。
投影仪维修经典案例收藏可举⼀反三投影仪维修案例收集三洋PLC-XW6680C投影机灯灯泡点不亮如题，检查电源板供给点灯板的电压在开机状态下只有310V（正常状态下应该是升压到380V)主板已经给了电源板灯泡点亮控制电压3.8V（接插件K6R的第9脚）请熟悉这个电路的师傅们指点⼀下，下⼀步应该注意检查哪些地⽅？（升压开关管周边元件⼤概测量了⼀下，没有发现什么问题）是电源板380V输出没有，只有300V，也就是说电源板上⾯供点灯板电压的升压电路没有⼯作。
昨天已经修复，是380V输出稳压反馈回路中的750欧姆电阻变⼤，更换以后机器修复。
故障现象：⼀台三洋PLC-SV30投影机，接通220V交流电后⽆任何指⽰灯显⽰。
拆掉机器上盖板，发现该机已被修理过。
⾸先主板被莫名其妙钻穿两个长条型的孔，电阻86601、86602，IC6651（BA033FP⼀E2)3.3VS稳压块输出电解C6654，IC6631（BA033FP－E2) 3.3V稳压块输出电解C6633都已被拆。
起初是机器能启动，但灯泡点不亮，⼀分钟左右LAMP（指⽰灯）点亮，送修后，出现彻底不开机故障。
根据该机电路图分析并测量，发现除3.3V AS电压有，其余均⽆，如附图。
当待机电压正常后（即有3.3V AS电压），系统才能正常⼯作。
按动POWER键，CPU①脚输出⾼电平控制Q662-Q661-Q691,输出受控电压15.5V ,6V o由于R6601,R6602被拆，⽆3.3V 电压，系统不⼯作，⾃然⽆受控电压，补上R6601、R6602（均为5.6Ω）、C6633、C6654电解（均为220µF/6.3V），开机显⽰仍不正常，查IC6651输出已有3.3VS，但CPU.（53）、（54）电源输⼈端仍⽆3.3V电压，同时还发现⾯板上也⽆5V电压，怀疑主板上的两个孔可能是造成⽆3.3V,5V的原因（主板是多层板）。
于是将3.3V电压直接⽤跳线引⾄CPU（53）、（54）脚，5V电压⽤跳线引⾄⾯板上5V电压输⼈插座按，POWER 键后机器能⼯作（风扇启动），但灯不亮，此时的现象就是⽤户所描述的初始故障现象，拆下⾼压板发现对管组成的⾼压推挽电路中的其中⼀只功率管击穿，经更换后⿎掌排。

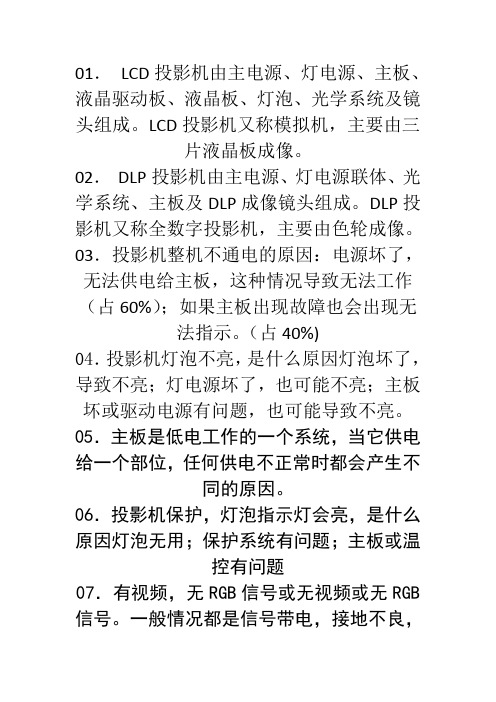

01．LCD投影机由主电源、灯电源、主板、液晶驱动板、液晶板、灯泡、光学系统及镜头组成。
LCD投影机又称模拟机，主要由三片液晶板成像。
02．DLP投影机由主电源、灯电源联体、光学系统、主板及DLP成像镜头组成。
DLP投影机又称全数字投影机，主要由色轮成像。
03．投影机整机不通电的原因：电源坏了，无法供电给主板，这种情况导致无法工作（占60%）；如果主板出现故障也会出现无法指示。
（占40%)04．投影机灯泡不亮，是什么原因灯泡坏了，导致不亮；灯电源坏了，也可能不亮；主板坏或驱动电源有问题，也可能导致不亮。
05．主板是低电工作的一个系统，当它供电给一个部位，任何供电不正常时都会产生不同的原因。
06．投影机保护，灯泡指示灯会亮，是什么原因灯泡无用；保护系统有问题；主板或温控有问题07．有视频，无RGB信号或无视频或无RGB 信号。
一般情况都是信号带电，接地不良，而导致视频板通道被烧；视频板或RGB板原因占50%，主板原因占50%。
08．画面出现有竖条是什么原因如果是单色有竖条的话，液晶板损坏占80%，驱动板损坏占20%；如果是三色出现竖条一般是主板原因占70%，其次就是液晶板及驱动板。
（占30%）09．投影机装了灯泡亮度不够是什么原因亮度在500-800流明的机器在装了新灯泡后，有比以前更暗，是因为他的光学系统有灯雾、灰尘致使它的透光度降低了50%-80%，甚至100%；高亮度投影机亮度不够，主要是光通的玻璃片坏了，光线不能穿透过去；主板有问题也会影响其亮度10．装了新灯泡后无法和新的投影机对比。
因为新投影机光学系统是新的，旧投影机主要光学里面都有一定的灰尘、或旧的投影机的光通道的各部分的玻璃片有所老化或变质11．镜头旧机器的镜头在使用了一定时间后它的某些部位都有一部份灰尘和烟雾也会影响一定的亮度12．图像出现有模糊的色斑是什么原因1、光学里的分光镜与偏正片烧坏占80%；2、吸附在液晶片上的灰尘颗粒太多。
投影仪维修常见故障Just be happy, remember on the morning of June 18, 2022投影仪维修常见故障01． LCD投影机由主电源、灯电源、主板、液晶驱动板、液晶板、灯泡、光学系统及镜头组成..LCD投影机又称模拟机;主要由三片液晶板成像..02． DLP投影机由主电源、灯电源联体、光学系统、主板及DLP成像镜头组成..DLP投影机又称全数字投影机;主要由色轮成像..03．投影机整机不通电的原因：电源坏了;无法供电给主板;这种情况导致无法工作占60%；如果主板出现故障也会出现无法指示..占40% 04．投影机灯泡不亮;是什么原因灯泡坏了;导致不亮；灯电源坏了;也可能不亮；主板坏或驱动电源有问题;也可能导致不亮..05．主板是低电工作的一个系统;当它供电给一个部位;任何供电不正常时都会产生不同的原因..06．投影机保护;灯泡指示灯会亮;是什么原因灯泡无用；保护系统有问题；主板或温控有问题07．有视频;无RGB信号或无视频或无RGB信号..一般情况都是信号带电;接地不良;而导致视频板通道被烧；视频板或RGB板原因占50%;主板原因占50%..08．画面出现有竖条是什么原因如果是单色有竖条的话;液晶板损坏占80%;驱动板损坏占20%；如果是三色出现竖条一般是主板原因占70%;其次就是液晶板及驱动板..占30% 09．投影机装了灯泡亮度不够是什么原因亮度在500-800流明的机器在装了新灯泡后;有比以前更暗;是因为他的光学系统有灯雾、灰尘致使它的透光度降低了50%-80%;甚至100%；高亮度投影机亮度不够;主要是光通的玻璃片坏了;光线不能穿透过去；主板有问题也会影响其亮度10．装了新灯泡后无法和新的投影机对比..因为新投影机光学系统是新的;旧投影机主要光学里面都有一定的灰尘、或旧的投影机的光通道的各部分的玻璃片有所老化或变质 11．镜头旧机器的镜头在使用了一定时间后它的某些部位都有一部份灰尘和烟雾也会影响一定的亮度12．图像出现有模糊的色斑是什么原因 1、光学里的分光镜与偏正片烧坏占80%；2、吸附在液晶片上的灰尘颗粒太多..13．图像出现很规则的圆圈;这是什么原因 100%是液晶板有问题;一般索尼LCX系列液晶片出现这种情况居多.. 14．开机后指示灯亮;但无开机背景画面;控制面板上只有电源键可以用;其他键均不能用;且无信号一种可能是灯泡有问题;另一种是灯电源有问题..15．液晶片位移;放映时三片LCD会聚;出现RGB颜色不重合现象;光学系统中的透镜、反射镜也会产生变形或损坏;影响图像质量;变焦镜头轨道损坏;镜头卡死、甚至镜头破裂无法使用……这些现象的发生最大的可能就是在强烈的冲撞、挤压和震动而造成的.. 16．吊顶安装的投影机;其周围温度与下面有很大差别;为什么这是热空气上升引起的问题；大多数用户吊装投影机后;往往只注意周围的环境;而忘了热空气上升的问题;致使投影机周围的温度和下面有很大差别;所以要保证房间上部空间的通风散热..17．在插头插座发生打火现象;损坏了信号输入电路..在电路部分;严禁带电插拔电缆;信号源与投影机电源最好同时共地..由于当投影机与信号源如PC机连接的是不同电源时;两零线之间可能存在较高的电位差..当用户带电插拔信号线或其他电路时;会在插头插座之间发生打火现象;损坏信号输入电路;造成严重后果..18．接通电源后;投影机没有任何电源指示检查电源的保险有无问题;若没有问题就是电源供应器损坏..19．投射图像偏色;先检查VGA电缆;看有没有插好或接头的针有没有坏掉;若没有;那可能就是光学系统有问题..20．有背景画面没有图象信号;先检查连接线;再检查投影机信号选择是否与信号源一致;若还是没图象画面;再检查计算机是否正常传递了信号.. 21．投影图像重影;大部分的情况时由于连接电缆性能不良;传输距离过长;更换信号线时;要注意与设备接口的匹配问题；信号接口电路故障22．使用过程中突然自动熄灯;但过一会儿可以重新开灯..<br>机器使用过程中散热不良造成过热保护;自动启动了热保护电路;造成断电..23．投影画面的边缘出现偏色现象投影机内部的光学镜片位置发生了偏移..24．投影机投射出的图像出现明显的倾斜现象屏幕与投影机不垂直;需调整投影机位置;使之与屏幕成90度垂直即可..25．投影机所投射的图像一侧较宽;出现偏位现象屏幕与投影机不垂直;需调整投影机位置;使之与屏幕成90度垂直即可..26．画面图像十分模糊镜头、光引擎、LCD片都很脏；聚焦不到位；机器由低温进入高温环境;镜头结露..27．一台液晶投影机所投出的画面中央较亮;而四周却很暗光引擎吸入大量灰尘;须进行整机清洗；光引擎内多组镜片老化28．投影机灯泡使用了一段时间后没有原来那么亮了光引擎内吸入大量灰尘;须进行整机清洗；灯泡老化;需更换..29．投影机使用一段时间后;投影画面出现不规则的斑点投影机使用较长时间后;机内会吸入灰尘;附着在LCD板或光机的镜片上;在将焦距调离成像面会观察到许多彩色斑点;青、黄、品红色..而眼睛对品红较敏感.. 30．投影机连接笔记本电脑;无输出影像笔记本电脑外接显示设备时;通常有四种显示输出控制..○笔记本液晶屏亮;外接显示设备亮○笔记本液晶屏亮;外接显示设备不亮○笔记本液晶屏不亮;外接显示设备亮○笔记本液晶屏不亮;外接显示设备不亮解决：只需按下笔记本电脑键盘功能键进行切换即可..31．北方低温地区;投影机使用常出现开机故障在投影机工作时;环境温度常常被忽略而造成机器的损坏..解决：在从室外拿到室内后;不要马上开机;应在室内放置一段时间再开机32．购买时;投影效果不错;回来使用发现效果很差很多时候不是机器的问题..比如：输入源信号信噪比不理想；投影屏幕质量差;直接影响投影画面..<br>解决：注意信号源选择..咨询卖方;选择与购买机器相配的屏幕..33．投影画面不是4：3标准比例;出现梯形不同投影机镜头投射角度不同;有水平投射;有仰角投射..解决：对带梯形校正功能的投影机;可通过调整面板或功能菜单中相关设置；还可调整投影机的机座或支腿调试画面效果..34．过热保护、亮度下降、散热系统工作不畅、光学系统偏差增大、图像变形、色彩偏离、色斑、图像模糊、斑点整体维护、清洗、调整35．投影机内部镜头、偏振板、LCD、分光片LCD、色轮DLP等光学系统位置发生了偏移重新调整光学系统位置36．输入投影机的信号发生衰减;投影出的画面发生模糊拖尾甚至抖动的现象投影机在使用中;有些用户要求信号源和投影机之间有较大距离;如吊装的投影机一般都距信号源15米以上;这时相应信号电缆必须拖长;也就造成了以上的现象的发生..这不是投影机发生故障;也不会损坏机器;只要在信号源后加装一个信号放大器;就可以保证信号传输20米以上而没有问题..37．灯泡易炸裂;投影机经常要返修这种情况下多数是因为在机器尚热状态断电造成的损坏或是由于在开机状态下强震动、搬移投影机所引起.. 目前大部分投影机使用金属卤素灯Metal Halide或新型冷光源灯泡UHE或UHP;在点亮状态时;灯泡两端电压60-80V左右;球泡内气体压力大于10Kg/cm;温度则有上千度;灯丝处于半熔状态..因此;在开机状态下严禁震动;搬移投影机;以防灯泡炸裂;停止使用后不能马上断开电源;要让机器散热完成后自动停机;另个;减少开机次数对灯泡寿命有益..38．投影机可以持续用上一段时间;然后自动关机;过了几分钟又能继续使用是什么故障处理方法：这是由于灰尘引发的投影机小故障;把投影机前面的散热进风窗拆开来;将用来防止灰尘入侵的海绵从投影机中取出来;然后再将它放入到大量的清水中进行冲洗;直到洗干净为止..接下来再将干净的海绵含有的水分挤调;并放到太阳光下晾干了一会;直至海绵的颜色又恢复了以前的黑色..最后;再将海绵重新放入到投影机中;并且安装正确的方法;安装好了散热进风窗即OK..原因：由于投影机在工作过程中;会散发出很高的热量;为此它内部一般都有专门的风扇以每分钟几十升空气的流量对其进行送风冷却;高速气流经过滤尘网后还有可能夹带微小尘粒;它们相互磨擦产生静电而吸附于散热系统中;这将对投影屏幕上的内容产生一定的影响..所以;在投影机使用环境中;要特别注意灰尘的防护;一定要严禁吸烟;因烟尘微粒更容易吸附在光学系统中;而且要经常或定期地来清洗进风口处的滤尘网;让投影机始终保持清洁..。
投影仪故障投影机常坏零件①灯泡②BALLAST③电源模块（STR-Z2156、TOP247Y、GG153、A100）④功率因数板的升压场效应管⑤VGA接口处的5.1V的稳压二极管⑥VGA接口处的75欧匹配电阻⑦AD8185、AD8183⑧同步控制管理IC（LCXXXX）⑨温度管理IC（MXXX）⑩二次电源整流二极管11 12V、3.3V、5V的滤波电容12 灯泡上边的温度开关13 220V的过压保护电阻14 整流桥15 电源数字开关（DPMS）16 风扇17 EEPROM18 DLP投影机的DAD1000和VCC2供电电压19 DMD的IF触点常爱虚焊20 LCD投影机的液晶屏的驱动IC（数据和地址IC）常见投影仪故障解除办法随着近几年经济的飞速发展，整体经济水平的不断提高，投影仪凭借其优秀的投影演示功能，已经成为科研教育、商务洽谈以及各种会议所必备的演示设备之一。
但由于投影仪价格比较昂贵，许多用户接触它的机会不是很多，对投影仪各方面的知识了解比较有限，因此在使用时难免会出现各种问题，下面是一些常见故障的解决办法。
一、图像无显示投影仪不能正确将图像信号投射出来说明投影仪和信号源设备之间的信号线可能有问题，检查信号线两端是否都已和相应设备连接紧固，如果没问题，再检查一下与投影仪连接的电脑（笔记本），是否已经激活了外部视频功能。
笔记本电脑基本都提供了FN功能切换键，只要同时按下FN+标识为LCD/CRT或显示器图标的对应功能键，就能激活计算机的视频输出功能;另外，还应该检查投影仪本身的信号输入模式，才能保证投影仪画面显示正常。
二、图像偏色图像出现一片白色甚至有蓝紫色斑块说明投影仪内部光学系统中的偏振片损坏，这样投影仪投出来的图象就会出现偏色现象，这时，需要重新更换新的偏振片。
不过这种偏振片的更换操作，需要打开投影仪的外壳，由于投影仪内部存在高电压，因此最好不要自行拆卸，以免发生危险或造成人为故障，需要投影仪维修人员进行专业投影机维修。
