11数控机床基本概念

第一章数控机床概论第一章数控机床概论1．简述数控机床、数控技巧的全然概念2．简述数控机床的产生过程以及数控技巧的成长趋势3．与传统机床比拟,数控机床有何特点？4．数控机床有哪几部分构成?各部分的感化是什么？5．简述数控机床的加工道理、应用范畴6．按操纵体系的特点数控机床分哪几类？7．按伺服体系的操纵道理数控机床分哪几类？8．什么是点位操纵、直线操纵、轮廓操纵数控机床？第二章运算机数控体系1．CNC体系重要由哪几部分构成？CNC装配重要由哪几部分构成？2．试述CNC装配的工作过程。

3．单微处理器构造的CNC装配与多微处理器构造的CNC装配有何差别？多微处理器构造的CNC装配有哪些全然功能模块？4．共享总线构造的CNC装配与共享储备器构造的CNC装配各有何特点？5．试分析现代CNC装配的硬件构造的特点？6．CNC装配中常用的CPU有哪几类？其特点若何？7．CNC装配中常用的储备器有哪几类？其特点若何？8．CNC装配与机床电气设备之间的接口按功能分为哪几类？各传送什么信息？9．CNC装配的I/O接口电路中常用哪些抗干扰技巧？10．CNC装配的软件构造可分为哪两类？各有何特点？11．中断型构造的软件中，各中断办事法度榜样的优先级是若何安排的？12．CNC装配常用的输入输出设备有哪些？13．CNC装配常用的通信接口有哪些？各有什么特点？14．现代CNC装配的诊断技巧有哪些成长偏向?15．CNC装配的重要技巧指标有哪些？16．简述我国应用较多的几种典范CNC装配的功能和特点？17．何谓刀具长度补偿、刀具半径补偿？其履行过程若何？18．B功能刀具半径补偿与C功能刀具半径补偿的差别在何处？19．什么叫插补？今朝应用较多的插补算法有哪些？20．试述逐点比较法插补的四个节拍，并推导第Ⅱ象限直线插补公式。

21．设欲加工第一象限直线OE、起点坐标为O（0，0），终点坐标为E（11，8），脉冲当量δ＝1，试用逐点比较法插补之并画出插补轨迹。

广州市XXXX技工学校教案册( 生产实习 )课题数控车床基本知识教师时间课题学习要求（引言)本课题的教学目的掌握数控加工的入门知识、组成及工作原理,及数控编程的基础知识;熟练数控的基本功能。

掌握数控编程通用G代码、M功能、S功能、T功能。

一、数控车床加工特点以及加工流程（0.3课日）1、数控的定义:数控是指用数字来控制，通过计算机进行自动控制的技术通称为数控技术。

2、数控机床的特点:1)、具有高度柔性,2）、加工精度高，3）、加工质量稳定、可靠.4）、生产率高.5)、改善劳动条件。

6）、利于生产管理现代化。

3、数控机床的组成和工作原理1）、数控机床的组成数控机床一般由输入输出设备、CNC装置（或称CNC单元）、伺服单元、驱动装置（或称执行机构)、可编程控制器PLC及电气控制装置、辅助装置、机床本体及测量装置组成。

下图是数控机床的组成框图，其中除机床本体之外的部分统称为计算机数控(CNC）系统。

2)、工作步骤在数控机床上加工零件通常经过以下几个步骤：4、数控车床编程的基础知识数控车床之所以能够自动加工出不同形状、尺寸及高精度的零件，是因为数控车床按事先编制好的加工程序，经其数控装置“接收”和“处理”,从而实现对零件的自动加工的控制。

使用数控车床加工零件时，首先要做的工作就是编制加工程序。

从分析零件图样到获得数控车床所需控制介质（加工程序单或数控带等）的全过程，称为程序编制，其主要内容和一般过程如下图所示：1）图样分析根据加工零件的图纸和技术文件，对零件的轮廓形状、有关标注、尺寸、精度、表面粗糙度、毛坯种类、件数、材料及热处理等项目要求进行分析并形成初步的加工方案。

2）辅助准备根据图样分析确定机床和夹具、机床坐标系、编程坐标系、刀具准备、对刀方法、对刀点位置及测定机械间隙等。

3) 制定加工工艺拟定加工工艺方案、确定加工方法、加工线路与余量的分配、定位夹紧方式并合理选用机床，刀具及切削用量等.4）数值计算在编制程序前,还需对加工轨迹的一些未知坐标值进行计算，作为程序输入数据,主要包括：数值换算、尺寸链解算、坐标计算和辅助计算等.对于复杂的加工曲线和曲面还须使用计算机辅助计算. 5）编写加工程序单根据确定的加工路线、刀具号、刀具形状、切削用量、辅助动作以及数值计算的结果按照数控车床规定使用的功能指令代码及程序段格式,逐段编写加工程序.此外，还应附上必要的加工示意图、刀具示意图、机床调整卡、工序卡等加工条件说明。

数控机床是什么工作
数控机床是一种通过预先编写好的程序来控制机床运动和加工过程的自动化加工设备。

它是在传统机床的基础上发展而来的，通过数字控制系统来实现对机床加工过程的精确控制，大大提高了加工效率和加工精度。

数控机床在现代制造业中扮演着非常重要的角色，成为了生产加工的主力设备之一。

首先，数控机床是一种高精度、高效率的加工设备。

传统机床需要操作工人手动操作，而数控机床则可以通过预先编写好的程序来实现自动加工，大大提高了加工效率。

同时，数控机床的加工精度也远远高于传统机床，可以满足更高精度要求的加工任务。

其次，数控机床具有灵活性和多样性。

通过改变不同的加工程序，数控机床可以实现不同形状、不同尺寸的零件加工，具有较强的适应性。

而且，数控机床还可以实现多种加工方式的切换，如铣削、钻孔、车削等，满足了不同加工需求的多样性。

另外，数控机床还具有自动化程度高、生产环境清洁、操作简便等特点。

相比传统机床，数控机床可以实现大部分加工过程的自动化操作，减少了人工操作的繁琐和劳动强度。

同时，数控机床的加工过程中产生的废料少，生产环境相对清洁，有利于保护环境。

操作数控机床只需要对加工程序进行编写和设定，相对简便，降低了操作难度。

总的来说，数控机床是一种高精度、高效率、灵活多样、自动化程度高的加工设备，广泛应用于汽车制造、航空航天、电子通讯、模具制造等领域。

随着科技的不断进步，数控机床的发展也在不断完善和提高，为制造业的发展和进步做出了重要贡献。

在未来，数控机床将继续发挥重要作用，推动制造业的发展。

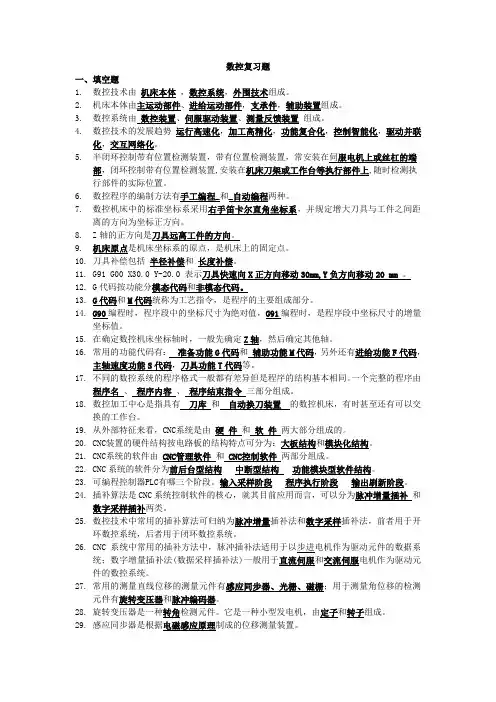

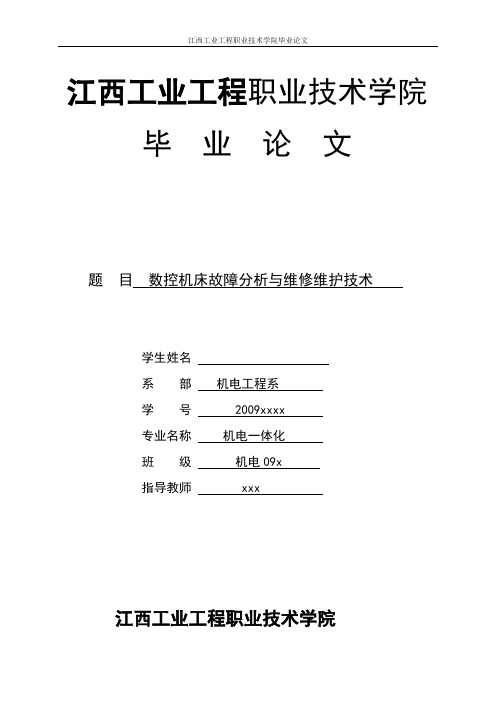

江西工业工程职业技术学院毕业论文题目数控机床故障分析与维修维护技术学生姓名系部机电工程系学号 2009xxxx专业名称机电一体化班级机电09x指导教师 xxx江西工业工程职业技术学院数控机床故障分析与维修维护技术【摘要】全文共分三章节，主要介绍了数控机床基本知识，数控机床故障与维修的基本知识，数控机床故障规律，故障诊断的一般步骤及方法，包括直观检查法，仪器检查法，信号和报警指示分析法，参数调整法，接着讲述数控机床的常见故障，包括机械故障、伺服系统故障、PLC等电气故机械零件的修理方法，机床电气设备维修与故障故障排除，数控机床故障诊断与维修内容。

并将传统设备维修技术与现代维修新技术，新工艺相结合，最后通过实例具体介绍数控机床故障产生后分析处理的过程，可以熟悉数控机床的各个部分和机械设备中机、液、电装置故障诊断与维修的基本思路方法和技术，以及必要的基本理论加加实践，提高工作效率。

关键词：数控机床，维护，故障处理、诊断前言数控机床是一种高效的自动化机床，它综合了计算机技术、自动化技术、何服驱动技术、气动与液压传动技术、精密测量与检测技术、精密机械设计与制造技术等各个领域的新技术成果，是一门新兴的工业控制技术。

数控机床以其高精度、高效率、高柔性所带来的巨大效益引起了世界各国科技界和工业界的广泛重视。

但是，随着社会的进步和科技的发展，数控机床正朝着大型化、自动化、高精度化方向发展，生产系统的规模变得越来越大，设备的结构也变得越来越复杂。

数控机床是集高、精、尖技术于一体，集机、电、光、液于一身的高技术产物。

具有加工精度高、加工质量稳定可靠、生产效率高、适应性强、灵活性好等众多优点，在各个行业受到广泛欢迎，在使用方面，也是越来越受到重视。

但由于它是集强、弱电于一体，数字技术控制机械制造的一体化设备，一旦系统的某些部分出现故障，就势必使机床停机，影响生产，所以如何正确维护设备和出现故障时能及时抢修就是保障生产正常进行的关键系统可靠性是指数控系统在规定的条件和规定的时间内完成规定功能的能力。

任务认识数控机床教案
一、数控机床简介
数控机床是指通过数据输入控制机床进行加工的一种机床。

它是一种具有高效率、节省材料、提高产品质量的机床，已经成为现代机械加工的主导。

数控机床包括数控机床主机以及其附件，主机由主轴、工作桌、基座三部分组成，附有配件有夹头、直流电机、传动装置、油缸及液压站等，控制单元主要有电脑控制系统、伺服控制系统、PLC控制系统等，使数控机床可以根据控制系统的程序自动完成加工。

二、数控机床加工原理
数控机床是将车加工程序、运动控制程序以及加工参数等计算机控制程序进行控制的机床，数控机床的加工过程可以分为四个步骤：
1、机床加工程序编写。

首先分析加工零件、确定工件坐标系、指定刀具等，然后编写加工程序，根据加工要求编写CRT程序或G码程序。

2、数据输入。

加工程序编写完毕后，将程序以及相关数据输入至控制系统，如：刀具尺寸、加工深度、切削参数等。

3、系统控制。

控制系统根据输入程序或数据，控制机床主轴的驱动电机，实现机床自动运动，完成加工要求。

4、质量管理和安全保护。

第四单元数控机床编程基础第一节数控机床编程的基本概念一、何谓数控编程普通机床加工，一般在加工前先由工艺人员制订零件加工工艺规程（工艺卡）。

在工艺规程中规定了工艺顺序、切削参数以及机床、刀具、夹具等内容，操作工人按工艺规程进行加工。

在用凸轮控制的自动机床上加工时，则必须根据零件图及工艺要求设计和制造凸轮的运动曲线，并调整各凸轮的相对位置，然后进行加工。

这可称为自动、半自动机床的程序编制。

在数控机床上加工零件时，要把零件的全部工艺过程，工艺参数及其它辅助动作，按动作顺序，根据数控机床规定的指令格式编写加工程序，记录于控制介质，然后输入数控装置，从而指挥机床。

这种将从零件图纸到获得数控机床所需的控制介质的全过程，称为程序编制即编程。

如图4-1所示为数控机床加工零件过程的示意图。

图4-1 数控机床加工零件的过程二、编程的一般步骤1．分析零件图纸和制定工艺过程及工艺路线该步骤主要包括：对零件图纸要求的形状、尺寸、精度、材料及毛坯形状和热处理进行分析，明确加工内容和要求；确定加工方案；选择适合的数控机床；确定工件的定位基准；选用刀具及夹具；确定对刀方式和选择对刀点；确定合理的走刀路线及选择合理的切削用量等。

在安排工序时，要根据数控加工的特点按照换刀次数少、空行程路线短及工序集中的原则，尽可能在一次装夹中就能完成所有工序。

2．数值处理该步骤是根据零件的几何尺寸、加工路线，计算出零件轮廓线上的几何元素的起点、终点、圆弧的圆心坐标。

如果数控系统无刀具补偿功能，还应该计算刀具运动的中心轨迹。

当用直线、圆弧来逼近非圆曲线（如渐开线、阿基米德螺旋线等）时，应计算曲线上各节点的坐标值。

对于列表曲线、空间曲面的程序编制，其数学处理更为复杂，一般需要使用计算机辅助计算，否则难以完成。

3．编写加工程序该步骤是在完成上述工艺处理及数值计算工作后，按照数控系统规定使用的功能指令代码及程序段格式，逐段编写加工程序单。

程序编制人员应对数控机床的性能、程序指令及代码非常熟悉，才能编写出正确的加工程序。

1、数控技术是指用数字量及字符发出指令并实现自动控制的技术，它是制造业实现自动化、柔性化和集成化生产的基础技术。

2、数控技术是指用计算机通过数字信息来自动控制机械产品加工过程的一类机床。

3、数控机床的组成：数控机床一般由输入/输出装置、数控装置、伺服系统、机床本体和检测反馈装置组成。

4、数控机床的工作原理：先将加工零件的几何信息和工艺信息编制成数控加工程序，然后由输入部分送入数控装置，经过数控装置的处理、运算，按各坐标轴的分量送到各轴的驱动电路，经过转换、放大驱动伺服电动机，带动机床各轴运动，并进行反馈控制，使刀具与工件及其他辅助装置严格的按照加工程序规定的顺序、轨迹和参数有条不紊的工作，从而加工出零件的全部轮廓。

5、数控机床的分类：按功能用途分类“金属切削类数控机床、成形加工类数控机床、特种加工类数控机床、其他类型加工机床” 按运动轨迹分类“点位控制数控机床、直线控制数控机床、轮廓控制数控机床” 按伺服系统的控制原理分类“开环控制数控系统、全闭环控制数控系统、半闭环控制数控系统”6、内槽圆角的大小决定着刀具直径的大小，因而内槽圆角半径不应过小。

7、切削速度和主轴转速d n v cπ1000=8、数控机床坐标轴的确定：确定机床坐标轴时，一般是先确定Z 轴，然后再确定X 轴和Y 轴。

；旋转轴：旋转轴的定义也按照右手定则，绕X轴旋转为A轴，绕Y轴旋转为B轴，绕Z轴旋转为C轴。

A、B、C以外的转动轴用D、E表示。

9、机床的参考点：有的机床在返回参考点（称“回零”）时，显示为，z0），则表示该机床零点被建立在参考点上。

零（x0，y10、刀位点：所谓刀位点是指加工和编制程序时，用于表示刀具特征的点，也是对刀和加工的基准点。

铣刀和车刀的刀位点通常指刀具的刀尖；钻头的刀位点通常指钻尖；立铣刀、端面铣刀和键槽铣刀的刀位点指刀具底面的中心；而球头铣刀的刀位点指球头中心。

11、程序结构：数控程序由程序编号、程序内容和程序结束段组成。
