数控机床的基本概念

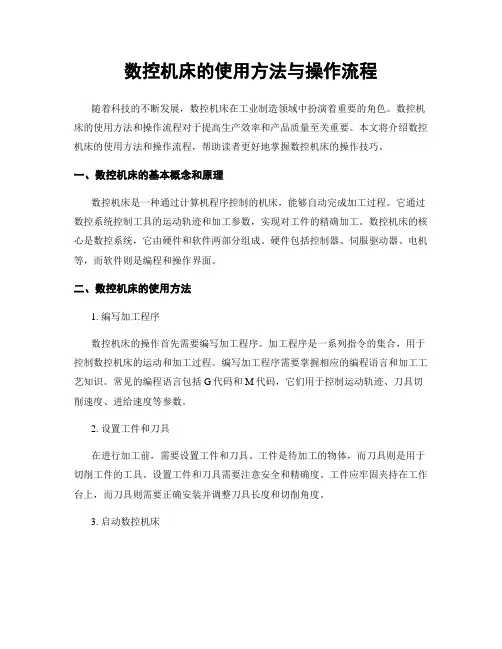

数控机床的使用方法与操作流程随着科技的不断发展，数控机床在工业制造领域中扮演着重要的角色。

数控机床的使用方法和操作流程对于提高生产效率和产品质量至关重要。

本文将介绍数控机床的使用方法和操作流程，帮助读者更好地掌握数控机床的操作技巧。

一、数控机床的基本概念和原理数控机床是一种通过计算机程序控制的机床，能够自动完成加工过程。

它通过数控系统控制工具的运动轨迹和加工参数，实现对工件的精确加工。

数控机床的核心是数控系统，它由硬件和软件两部分组成。

硬件包括控制器、伺服驱动器、电机等，而软件则是编程和操作界面。

二、数控机床的使用方法1. 编写加工程序数控机床的操作首先需要编写加工程序。

加工程序是一系列指令的集合，用于控制数控机床的运动和加工过程。

编写加工程序需要掌握相应的编程语言和加工工艺知识。

常见的编程语言包括G代码和M代码，它们用于控制运动轨迹、刀具切削速度、进给速度等参数。

2. 设置工件和刀具在进行加工前，需要设置工件和刀具。

工件是待加工的物体，而刀具则是用于切削工件的工具。

设置工件和刀具需要注意安全和精确度。

工件应牢固夹持在工作台上，而刀具则需要正确安装并调整刀具长度和切削角度。

3. 启动数控机床当加工程序编写完毕并设置好工件和刀具后，可以启动数控机床。

启动数控机床前需要检查各个部件是否正常工作，并确保安全措施已经采取。

启动数控机床后，根据加工程序的要求进行操作。

4. 监控加工过程在数控机床加工过程中，需要不断监控加工过程的变化。

可以通过数控系统的监控界面查看加工过程中的各项参数，如刀具位置、切削速度、进给速度等。

如果发现异常情况，应及时停止加工并进行调整。

5. 完成加工并检验结果当加工完成后，需要进行加工结果的检验。

可以使用测量工具对工件进行尺寸和形状的检测，以确保加工结果符合要求。

如果不符合要求，可以对加工程序进行修改并重新加工。

三、数控机床的操作流程1. 准备工作在进行数控机床的操作前，需要进行一些准备工作。

数控机床系统故障诊断与维修摘要：本文主要介绍了数控机床系统故障诊断与维修相关的知识。

首先，介绍了数控机床的基本概念和应用领域。

然后，探讨了数控机床系统的结构和工作原理，重点介绍了数控系统的主要组成部分。

接着，讨论了数控机床故障的分类和诊断方法。

最后，介绍了数控机床故障维修的基本步骤和注意事项。

关键词：数控机床；系统结构；故障分类；诊断方法；维修步骤正文：一、数控机床的基本概念和应用领域数控机床是一种利用数字控制技术实现数控运动的机床，它可以实现高精度、高效率、高自动化的加工过程。

数控机床广泛应用于航空航天、汽车、电子、微电子、光学等制造领域，成为现代工业生产的重要装备之一。

二、数控机床系统的结构和工作原理数控机床系统主要由数控系统、电气系统、机械系统、液压系统组成。

其中，数控系统是整个系统的核心，它控制着机床的运动、加工和现场控制等操作。

电气系统负责调节机床的电气信号和电动机的转速、转向等参数。

机械系统则是机床的机械部分，包括工作台、主轴、进给机构等。

液压系统主要是用来控制机床液压元件的工作。

三、数控机床故障的分类和诊断方法数控机床的故障分类主要包括电气故障、机械故障、液压故障、数控系统故障等。

诊断方法一般分为四个步骤：信息采集、现象分析、故障定位、原因分析。

四、数控机床故障维修的基本步骤和注意事项数控机床故障维修一般分为五个步骤：现场查看、设备检查、故障排除、恢复正常加工、故障分析。

在进行维修时，需要注意安全措施、操作规程、使用工具等，以避免二次故障的发生。

综上所述，数控机床系统故障诊断与维修是数控技术应用过程中不可避免的一部分，只有熟练掌握故障诊断和维修技巧，才能更好地保障生产效率和质量，为工业现代化做出积极贡献。

五、数控机床系统故障维修的总结与展望数控机床作为现代制造业的重要装备，已成为实现高精度、高效率、高自动化生产的关键技术。

然而，由于其复杂的结构和工作原理，故障和维修也成为了其使用和维护过程中难以避免的问题。

第一章、概述第一节、数控机床的基本概念1.1、数控机床分类数控机床的种类、型号繁多，按机床的运动方式进行分类，现代数控机床可分为点位控制（Position Control）、二维轮廓控制（2D Contour Control）和三维轮廓控制（3D Contour Control）数控机床三大类。

点位控制数控机床的数控装置只能控制刀具从一个位置精确地移动到另一个位置，在移动过程中不作任何加工。

这类机床有数控钻床、数控镗床、数控冲孔机床等。

二维轮廓控制数控机床的数控系统能同时对两个坐标轴进行连续轨迹控制，加工时不仅要控制刀具运动的起点和终点，而且要控制整个加工过程中的走刀路线和速度。

二维轮廓控制数控机床也称为两坐标联动数控机床。

三维轮廓控制数控机床的数控系统能同时对三个或三个以上的坐标轴进行连续轨迹控制。

三维轮廓控制数控机床又可进一步分为三坐标联动、四坐标联动和五坐标联动数控机床。

1.2、数控加工及数控编程数控加工（NC Machining）——根据零件图样及工艺要求等原始条件编制零件数控加工程序（简称为数控程序），输入数控系统，控制数控机床中刀具与工件的相对运动，从而完成零件的加工。

数控程序（NC Program）——输入NC或CNC机床，执行一个确定的加工任务的一系列指令，称为数控程序或零件程序。

数控编程（NC Programming）——生成用数控机床进行零件加工的数控程序的过程，称为数控编程。

第二节、数控机床的坐标系统数控机床的坐标系统，包括坐标系、坐标原点和运动方向，对于数控加工及编程，是一个十分重要的概念。

每一个数控编程员和数控机床的操作者，都必须对数控机床的坐标系统有一个完整且正确的理解，否则，程序编制将发生混乱，操作时更会发生事故。

2.1、坐标系数控机床的坐标系采用右手直角坐标系，其基本坐标轴为X、Y、Z直角坐标，相对于每个坐标轴的旋转运动坐标为A、B、C。

2.2、坐标轴及其运动方向不论机床的具体结构是工件静止、刀具运动，还是工件运动、刀具静止，数控机床的坐标运动指的是刀具相对静止的工件坐标系的运动。

第1章 绪 论教学提示：数控机床是采用数字控制技术对机床各移动部件相对运动进行控制的机床，它是典型的机电一体化产品，是现代制造业的关键设备。

计算机、微电子、信息、自动控制、精密检测及机械制造技术的高速发展，加速了数控机床的发展。

目前数控机床正朝着高速度、高精度、高工序集中度、高复合化和高可靠性等方向发展，同时其应用范围也越来越广泛。

教学要求：本章主要讲述数控机床的基本概念和特点、主要技术参数、分类以及技术与发展水平等。

本章内容是数控机床的基本知识和内容，要求学生理解并掌握数控机床的基本概念、组成与特点以及分类，了解其发展趋势和在先进制造技术中的作用。

1.1 概 述1.1.1 数控机床的定义数控即数字控制(Numerical Control ，NC)。

数控技术是指用数字信号形成的控制程序对一台或多台机械设备进行控制的一门技术。

数控机床，简单的说，就是采用了数控技术的机床。

即将机床的各种动作、工件的形状、尺寸以及机床的其他功能用一些数字代码表示，把这些数字代码通过信息载体输入给数控系统，数控系统经过译码、运算以及处理，发出相应的动作指令，自动地控制机床的刀具与工件的相对运动，从而加工出所需要的工件。

实际上，数控机床就是一种具有数控系统的自动化机床。

所以说数控机床是最典型的机电一体化产品。

1.1.2 数控机床的组成及特点1. 数控机床的组成 数控机床主要由程序介质、数控装置、伺服系统、机床主体四部分组成，如图1.1所示。

图1.1 数控机床的组成机床数控技术其中，程序介质用于记载机床加工零件的全部信息。

如零件加工的工艺过程、工艺参数、位移数据、切削速度等。

常用的程序介质有磁带、磁盘等。

也有一些数控机床采用操作面板上的按钮和键盘将加工程序直接输入或通过串行接口将计算机上编写的加工程序输入到数控系统。

在计算机辅助设计与计算机辅助制造(CAD/CAM)集成系统中，加工程序可不需要任何载体而直接输入到数控系统。

数控机床操作员的基础知识要求数控机床操作员是制造业中重要的一员，他们的工作是操作数控机床，进行机械加工生产。

作为一个合格的数控机床操作员，需要具备一定的基础知识。

下面是数控机床操作员应具备的一些基础知识要求。

一、数控机床的基本概念数控机床是通过计算机控制的自动机床，它具有高精度、高效率的特点，在现代制造业中得到广泛应用。

数控机床由机床本体、数控装置和刀具等组成，通过计算机编程，实现对工件进行加工。

二、数控编程基础知识数控编程是数控机床操作员必备的技能之一。

数控编程是将工件的加工要求转化为机床能够理解和执行的指令，通常采用G代码和M代码进行编程。

数控编程需要掌握坐标系、进给速度、刀具半径补偿等基本要素，熟悉各种加工指令的使用方法。

三、数控机床的操作技能数控机床操作技能是数控机床操作员的核心竞争力之一。

数控机床操作技能包括机床的开机与关机操作、手动操作、自动操作等，熟练掌握各种操作技巧，能够熟练调整数控机床的各项参数，确保机床能够正常运行和加工。

四、数控机床的维护保养数控机床的维护保养对于机床的正常运行至关重要。

数控机床操作员需要掌握机床的日常维护保养技巧，包括对机床进行清洁、润滑、紧固等操作，及时排除机床故障，确保机床的稳定性和使用寿命。

五、数控机床的安全知识在操作数控机床的过程中，安全是首要考虑的因素之一。

数控机床操作员需要具备一定的安全知识，熟悉机床的安全操作规程，正确使用防护设备，遵守操作规范，切勿违反安全操作规定，确保人身安全和机床的正常运行。

六、相关专业知识数控机床操作员还需要具备一定的相关专业知识，例如材料学、机械学、工艺学等方面的知识。

熟悉不同材料的特性和加工工艺，能够根据加工要求选择合适的工艺和刀具，并进行合理的加工方案设计。

总结：以上是数控机床操作员应具备的基础知识要求，通过学习和实践，不断提高自己的技能水平，才能成为一个优秀的数控机床操作员。

在实际工作中，可以结合实际需求，不断学习和掌握更多的知识和技能，提高自身的竞争力，在制造业中获得更多的机会和发展。

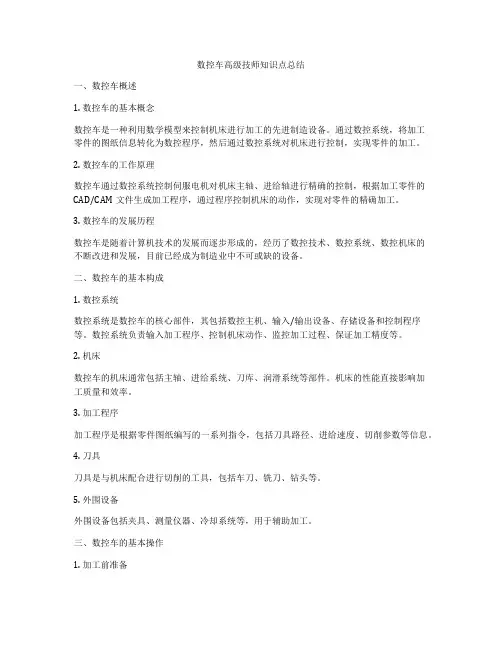

数控车高级技师知识点总结一、数控车概述1. 数控车的基本概念数控车是一种利用数学模型来控制机床进行加工的先进制造设备。

通过数控系统，将加工零件的图纸信息转化为数控程序，然后通过数控系统对机床进行控制，实现零件的加工。

2. 数控车的工作原理数控车通过数控系统控制伺服电机对机床主轴、进给轴进行精确的控制，根据加工零件的CAD/CAM文件生成加工程序，通过程序控制机床的动作，实现对零件的精确加工。

3. 数控车的发展历程数控车是随着计算机技术的发展而逐步形成的，经历了数控技术、数控系统、数控机床的不断改进和发展，目前已经成为制造业中不可或缺的设备。

二、数控车的基本构成1. 数控系统数控系统是数控车的核心部件，其包括数控主机、输入/输出设备、存储设备和控制程序等。

数控系统负责输入加工程序、控制机床动作、监控加工过程、保证加工精度等。

2. 机床数控车的机床通常包括主轴、进给系统、刀库、润滑系统等部件。

机床的性能直接影响加工质量和效率。

3. 加工程序加工程序是根据零件图纸编写的一系列指令，包括刀具路径、进给速度、切削参数等信息。

4. 刀具刀具是与机床配合进行切削的工具，包括车刀、铣刀、钻头等。

5. 外围设备外围设备包括夹具、测量仪器、冷却系统等，用于辅助加工。

三、数控车的基本操作1. 加工前准备在进行数控车操作前，需要进行机床、刀具、夹具等设备的检查和调整，确保设备的正常运行。

2. 数据输入根据零件图纸编写加工程序，并通过数控系统输入到数控车中。

3. 机床设置根据加工程序设定机床的各项参数，包括主轴转速、进给速度、刀具位置等。

4. 开始加工启动数控车后，根据程序控制机床进行自动加工，监控加工过程，及时调整参数保证加工质量。

5. 加工结束加工完毕后，进行加工质量检测和机床的清洁保养工作。

四、数控车的加工工艺1. 刀具选择根据零件的不同形状和加工要求，选择合适的刀具。

2. 刀具路径规划根据零件轮廓和加工工艺，规划刀具的运动路径，确保刀具在加工过程中不会碰撞到工件或夹具。

第1章数控机床概述学习目标：数控机床是典型的机电一体化产品，是现代制造业的关键设备。

本章主要讲述数控机床的基本概念、数控机床的分类以及数控机床的技术与发展水平等。

本章要求理解并掌握数控机床的基本概念和分类，了解数控技术的发展趋势以及以数控机床为基础的自动化生产系统的发展。

1.1 数控机床的基本概念1.1.1 数控机床及其特点数控（Numerical Control，NC）——数字控制，用数字和符号构成的数字化信息自动控制机床运转的技术。

数控机床（Numerically Controlled Machine Tool ）——采用了数控技术的机床。

数控机床是一种高效、新型的自动化机床，具有广泛的应用前景。

它与普通机床相比具有以下特点：（1）适应性、灵活性好（2）精度高、质量稳定（3）生产效率高（4）劳动强度低、劳动条件好（5）有利于现代化生产和管理（6）使用、维护技术要求高1.1.2 数控机床的组成数控机床的种类很多，但任何一种数控机床主要由控制介质、数控系统、伺服系统和机床主体四部分组成，如图1-1所示。

此外数控机床还有许多辅助装置，如自动换刀装置，自动工作台交换装置自动对刀仪，自动排屑装置及电、液、气、冷却、润滑、防护等装置。

图1-1 数控机床的组成（1）控制介质是指将零件加工信息传送到控制装置中去的程序载体。

（2）数控系统是数控机床的核心。

（3）伺服系统是数控系统的执行机构之一，执行由CNC装置输出的运动指令。

（4）机床主体也称主机，它包括机床的主运动部件、进给运动部件、执行部件和基础部件。

（5）辅助装置是数控机床在实现整机的自动化控制中，为了提高生产效率、加工精度、还需要配备许多辅助装置，如液压和气动装置、自动换刀装置、自动工作台交换装置、自动对刀装置、自动排屑装置等。

1.1.3 数控机床的工作过程如图1-2所示，数控机床的加工，首先要将被加工零件图样上的几何信息和工艺信息用规定的代码和格式编写成加工程序，然后将加工程序输入到数控系统，在数控系统控制软件的支持下，经过处理与计算后，发出相应的控制命令，再通过伺服系统使机床按预定的轨迹运动，从而完成零件的加工。

模块一数控机床概论§1-1 数控机床简介数控技术是综合了计算机、自动控制、电机、电气传动、测量、监控、机械制造等学科领域最新成果而形成的一门边缘科学技术。

在现代机械制造领域中，数控技术较早地应用于机床装备中，本课程中的数控技术具体指机床数控技术。

一、基本概念1.数字控制：用数字化信号进行控制的一种现代控制方法，简称数控。

2.计算机数字控制（CNC）：由工业计算机控制程序来实现部分或全部基本控制。

3.数控机床就是采用了数字控制技术的机床。

国际信息处理联盟第五技术委员会对数控机床作了如下定义：“数控机床是一个装有程序控制系统的机床，该系统能够逻辑地处理具有使用代码，或其它符号编码指令规定的程序。

”换言之，数控机床是一种采用计算机，利用数字信息进行控制的高效、能自动化加工的机床，它能够按照机床规定的数字化代码，把各种机械位移量、工艺参数、辅助功能(如刀具交换、冷却液开与关等)表示出来，经过数控系统的逻辑处理与运算，发出各种控制指令，实现要求的机械动作，自动完成零件加工任务。

在被加工零件或加工工序变换时，它只需改变控制的指令程序就可以实现新的加工。

所以，数控机床是一种灵活性很强、技术密集度及自动化程度很高的机电一体化加工设备。

二、数控机床的组成数控机床是由程序载体、数控装置、伺服系统和机床本体组成，如图1-1所示。

图1-1 数控机床的组成1.程序载体：是人与机床之间联系的中间媒介物质，反映了数控加工中的全部信息。

2.人机交换装置：通过人机交换装置对数控机床进行操作和控制。

3.数控系统：由I/O接口线路，PLC、主控系统等组成。

4.伺服系统：是数控系统和机床本体之间的纽带。

5.机床本体：数控机床的机械结构实体。

6.辅助装置：自动换刀装置、自动交换工作台、润滑排屑装置。

§1-2 数控机床的分类数控机床的品种规格繁多，分类方法不一。

根据数控机床的功能、结构、组成不同，可从控制方式、伺服系统类型、功能水平、工艺方法几个方面进行分类，如表1-1所示。
