NE5532中文资料(引脚图,特点及电气参数介绍)

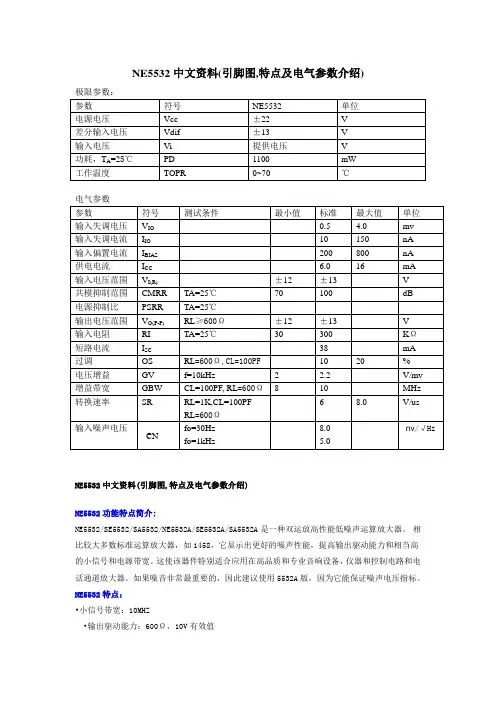

电气参数
NE5532中文资料(引脚图,特点及电气参数介绍)
NE5532功能特点简介:
NE5532/SE5532/SA5532/NE5532A/SE5532A/SA5532A是一种双运放高性能低噪声运算放大器。

相比较大多数标准运算放大器，如1458，它显示出更好的噪声性能，提高输出驱动能力和相当高的小信号和电源带宽。

这使该器件特别适合应用在高品质和专业音响设备，仪器和控制电路和电话通道放大器。

如果噪音非常最重要的，因此建议使用5532A版，因为它能保证噪声电压指标。

NE5532特点：
•小信号带宽：10MHZ
•输出驱动能力：600Ω，10V有效值
•输入噪声电压：5nV/√Hz(典型值)
•直流电压增益：50000
•交流电压增益：2200-10KHZ
•功率带宽： 140KHZ
•转换速率： 9V/μs
•大的电源电压范围：±3V-±20V
•单位增益补偿
NE5532引脚图：
图1 NE5532 8脚引脚图图2 NE5532 16脚封装引脚功能图NE5532内部原理图:
图3 5532内部电路图
NE5532电气参数:
DC ELECTRICAL CHARACTERISTICS直流电气特性
AC ELECTRICAL CHARACTERISTICS交流电气特性
ELECTRICAL CHARACTERISTICS电气特性
测试电路：
.
图4 闭环频率响应图5 电压跟随电路。

基于NE5532的前置放大器的设计

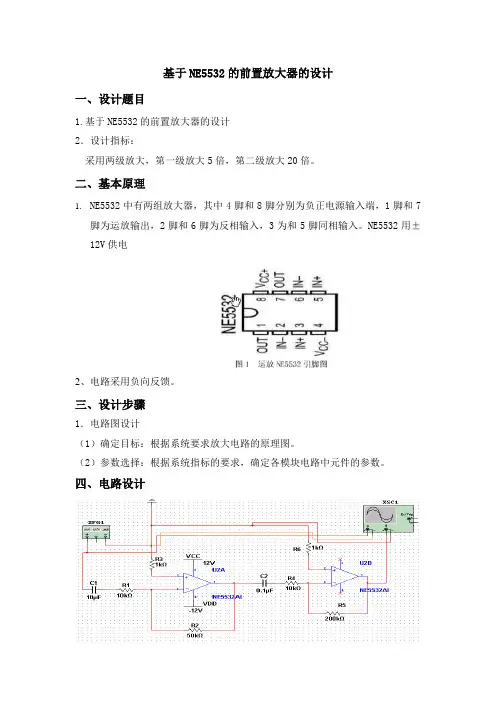

一、设计题目
1.基于NE5532的前置放大器的设计
2．设计指标：
采用两级放大，第一级放大5倍，第二级放大20倍。

二、基本原理
1.NE5532中有两组放大器，其中4脚和8脚分别为负正电源输入端，1脚和7
脚为运放输出，2脚和6脚为反相输入，3为和5脚同相输入。

NE5532用±12V供电
2、电路采用负向反馈。

三、设计步骤
1．电路图设计
（1）确定目标：根据系统要求放大电路的原理图。

（2）参数选择：根据系统指标的要求，确定各模块电路中元件的参数。

四、电路设计
1、放大倍数的理论分析:第一级放大的倍数51112=+
=R R A
第二级放大倍数201245
≈+=R R A 。

两级的放大倍数：10021=⨯=A A A
将放大器封装的到电路图如下：
五、调试及其仿真结果
电阻：R1=10K R3=R6=1k R2=50k R5=200K 滤波电容：C1=10uF C2=0.1uf
仿真得到的通频带为：0～300KHZ 4.2～286KHZ。

功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰,而且缺乏力度和清晰感,听起来非常浑浊杂乱,听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意,如果有动手能力的话,很有必要花几十元对其动动手术(摩机）–––––制作一款高品质的音调板来替换原机音调部分。

下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。

其中以LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品,笔者建议首选LM4610N。

图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为:信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率,当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节 RP1–––RP3就是提升或衰减了高中低音,从而实现了音频调节作用.需要说明一点是所采用的NE5532N必须是正宗品,如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。

(欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了). 字串4字串5图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。

利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。

相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了高低音扬声器的发声效率；③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题;④音调调节的动态范围明显变大。

用TDA2030和NE5532制作的功放电路（自己用手工焊接的）前段时间突然想做一个音响，所以就从网上找电路资料，找到了这篇功放电路，觉得很不错，拿出来分析，我按照这个电路用面包板焊了一块，试听了一下效果不错，可惜LM1875太贵，所以就用TDA2030替代的。

LM1875T是美国国家半导体公司九十年代初推出的一款音频功放电集成电路，采用TO-220封装，外围元件少，但是性能优异，具有频率响应宽和速度快等特点,从九十年代初一直到现在还被广大音响爱好者推荐。

最可贵的是其价格已从当初的十几元降至现在的八九元，最适合于不想花太多的钱又想过过发烧隐的爱好者业余制作。

该IC最的优点是在小功率输出时的音质能直逼中高档音响的听音效果，在标准工作电压下能获得30Ｗ的平均功率，这在一般家用情况下已经足够，笔者曾用NE5532前级音调电路推动该集成功放，正如各类电子报刊评价那样获得极佳的效果，遗憾的是这样性格高的集成电路却很少见于市售的功放和多媒体有源音箱中，虽然其外表是如何的赏心悦目和精致漂亮，但是打开外壳，却很难发现它的芳影，而是生产厂家为了节省那几元钱的成本，大都采用诸如2030或其它名不见经传的廉价电路，由于和TDA2030的封装完全一样，可以直接的代替它，可以获得立竿见影的效果，但是必须是正品。

以下是应用电原理图：JP1为音频输入端，在这里省去耦合电容，因为考虑到现在的音源CD ，VCD ，DVD，TURN，电脑声卡等，基本上输出级都有隔直电容，U2 和前面的阻容元件组成反馈式音调电路，，U1为前级线性放大部分，设为2倍的放大倍数。

可根据实际情况来改变它的增益大小，DW1，DW2为稳压管，如果电源变器为双12V ，则可以省去它。

后级功放部分：在以往电子报刊中常介绍给功放集成电路取消负反馈电容，再加上一个由运算放大器构成的直流伺服电路，使其变成一个纯直流功放电路，事实对LM1875,根本不需多此一举,直接取消该电容即可,用数字万用表实际测量输出端,发现它的零点偏移很少,只有几毫伏左右,本人用这样的电路多年还没有烧坏集成块和扬声器的事件发生,况且该集成电路具有过热过流短路保护功能,该电路中取消了负反馈电路中下面的负反馈电容，变成了纯直流放大电路，大大地拓宽了频率响应，事实证明，只要前级音频输入电容选好，一般用ＣＢＢ１Ｕ，或者用别的发烧品牌如ＷＩＭＡ，等，后级电位就很稳定，不能用一般的电解电容，因为那样有可能有小电流通过，通过放大后造成后级的不稳定，你可以通过对比试听出取消前后的音质绝然不同的效果，特别是高频和低音的拓宽，该电路取消了一般采用运放做伺服电路，使制作变得容易。

NE5532 电子分频电路重低音高音1.我们去音响市场时总能听到一些很强的低音很锐耳的高音，他那音箱也不见得很夸张，老板说那是什么什么功放块的音响，可是当我们好奇DIY的板子时，就算接的喇叭再好也没他那效果，那就困惑了。

我们也挺喜欢买2.1音响，这2。

1又是个啥意思？其实一切源于前级分频（后及分频也行，只是可能分频不是很突出）。

你说这前级分频那个复杂？可不是，只要你会做板子，这个同样可以轻松搞定。

NE5532做的就是不错的分频器了上图为NE5532做成的二阶高通和低通波器，也就我们要的高音和低音前级分频器，对于低音有C6=1.41 4/（2π f R），R=R1=R6=10K,可见改变公式里的参数就可以得到不同的分频点。

就是说低于f（上图大约为250Hz）的波形顺利通过，大于f频率的波形会大大衰减，就是低通。

至于高通，不用说了吧。

那47K 的电阻可以不要，其上的电容电阻可以根据听觉来选取大小，输入端可以加入缓冲级，输出端最好加个后级运放，不然不好去推功放块。

还有中频是不能少的，要是少了中频声音就没那么好听了，这中频怎么做看了上面应该懂了吧。

当然，NE5532换成其他也可以，只要引脚对的上。

2. 如图为三分频电路图，是一个比较经典的三分频电路。

电路元件较为简单。

图2是3分频电路，用JK-FF实现3分频很方便，不需要附加任何逻辑电路就能实现同步计数分频。

但用D-FF实现3分频时，必须附加译码反馈电路，如图2所示的译码复位电路，强制计数状态返回到初始全零状态，就是用NOR门电路把Q2，Q1=“11B”的状态译码产生“H”电平复位脉冲，强迫FF1和FF2同时瞬间（在下一时钟输入Fi的脉冲到来之前）复零，于是Q2，Q1=“11B”状态仅瞬间作为“毛刺”存在而不影响分频的周期，这种“毛刺”仅在Q1中存在，实用中可能会造成错误，应当附加时钟同步电路或阻容低通滤波电路来滤除，或者仅使用Q2作为输出。

D-FF 的3分频，还可以用AND门对Q2，Q1译码来实现返回复零。

功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意，如果有动手能力的话，很有必要花几十元对其动动手术（摩机）–––––制作一款高品质的音调板来替换原机音调部分。

下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。

其中以LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品，笔者建议首选LM4610N。

图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为：信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率，当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节RP1–––RP3就是提升或衰减了高中低音，从而实现了音频调节作用。

需要说明一点是所采用的NE5532N必须是正宗品，如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。

（欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了）。

字串4字串5图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。

利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。

相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了高低音扬声器的发声效率；③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题；④音调调节的动态范围明显变大。

功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰,而且缺乏力度和清晰感,听起来非常浑浊杂乱,听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意,如果有动手能力的话,很有必要花几十元对其动动手术(摩机）–––––制作一款高品质的音调板来替换原机音调部分。

下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。

其中以LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品,笔者建议首选LM4610N。

图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为:信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率,当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节 RP1–––RP3就是提升或衰减了高中低音,从而实现了音频调节作用.需要说明一点是所采用的NE5532N必须是正宗品,如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。

(欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了). 字串4字串5图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。

利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。

相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了高低音扬声器的发声效率；③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题;④音调调节的动态范围明显变大。

NE5532功放说到小功率的耳放，不得不提到20世纪的运放之王NE5532，曾经出现在无数的优秀前级放大、调音电路之中，中频温暖细腻厚实，胆味十足，性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。

由于其体积小、电路简单，所以是讲究实用性、低投入的动手派的首选。

因为NE5532从面世到如今已历经数载，大家对其电路也非常熟悉，有着多种多样的玩法。

在此介绍的耳放的特点是简单、功率小，侧重的是制作的过程。

一、原理分析NE5532是典型的双极型输入运算放大器，用单个NE5532组成的小功率电路有很多版本，本人通过不断地对比和思考，对那些五花八门的电路图作了修改，最终确定了原理图(图1)。

放大倍数是由R3(R4)和R5(R6)来控制的，理论上说如果R3(R4)为1kΩ，R5(R6)为100kΩ，则其放大倍数为100倍，但对于耳放来说，这会引起自激，再说就算真的能达到100倍，效果也不可能好，所以这个电路用于前级时也最好别调成100倍。

当然，对于耳放定2～3倍可以让负反馈适量、音质柔和、清晰更通透，但放大倍数也不能太小，否则也会影响音质，大家可以反复调试，达到自己满意的效果。

笔者是将R3(R4)定为1kΩ，R5(R6)定为20 kΩ，即2倍。

C5(C6)是输入回路的对地通路，在用于耳放电路时应该加大，原理图中的值为22 uF，但用于此耳放应该加大到100 uF。

在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件。

二、PCB绘制笔者使用Protel 99 SE进行布线设计，大家看到的这个PCB图(图2)是我画的第三版，也是我最满意的一版，前几版都存在着飞线，而这一版是没有的，网上的很多版本都存在着飞线的问题，这对挑剔的动手派是不能容忍的。

由于面积小，所以在接地方面要尽量争取一点接地，输入和输出端也可以根据实际情况进行改动。

D类功率放大器一．原理D类功放也称为数字功放，与模拟功放的主要差别在于功放管的工作状态。

传统模拟放大器有甲类、乙类、甲乙类和丙类等。

一般的小信号放大都是甲类功放，即A类，放大器件需要偏置，放大输出的幅度不能超出偏置范围，所以，能量转换效率很低，理论效率最高才25%。

乙类放大，也称B类放大不需要偏置，靠信号本身来导通放大管，理想效卒高达78 5%。

但因为这样的放大，小信号时失真严重实际电路都要略加一点偏置，形成甲乙类功放，这么一来效率也就随之下降。

虽然高频发射电路中还有一种丙类，即C类放大，效率可以更高，但电路复杂、音质更差，音频放大中一般都不采用。

这几种模拟放大电路的共同特点是晶体管都工作在线性放大区域中，它按照输入音频信号的大小控制输出的大小，就像串在电源与输出间的一只可变电阻，控制输出，但同时自身也在消耗电能。

D类功放采用脉宽调制（PWM）原理设计，其功放管工作在开关状态。

在理想情况下，功放管导通时内阻为零，两端没有电压，因此没有功率损耗；而截止时，内阻无穷大，电流又为零，也没有功率损耗。

它在实际的工作中的功率消耗主要由两部分构成：转换损耗和I2R损耗。

转换损耗如图1-1所示：图1-1 转换损耗的产生当开关式放大器输出在接通和断开之间切换，或断开和接通之间切换时通过线性区域而消耗功率。

在D类功放中开关管如果采用的是金属氧化物半导体场效应晶体管（MOSFET管），它的开关导通电阻较小一般远远小于1Ω，所以I2R损耗相对来说还是很小的。

当达到最大额定功率时，D类放大器的效率在80％到90％的范围内。

在典型的听音条件下，效率也可达到65％到80％左右，约为AB 类放大器的两倍以上。

D类放大器可分为数字D类放大器与模拟D类放大器两类，数字D类放大器一般用于数字音响领域，如CD信号的功率放大。

模拟D类放大器一般可分为前置放大级、PWM调制、功率放大与低通滤波四个部分。

其中PWM调制和功率放大是D类放大器的核心，PWM调制的一般方案有：（1）采用PWM调制芯片产生PWM信号，此类芯片可方便的产生PWM信号，但一般对电源有要求，不利于整机单5v供电，并且很多情况下产生的PWM 型号为方波。

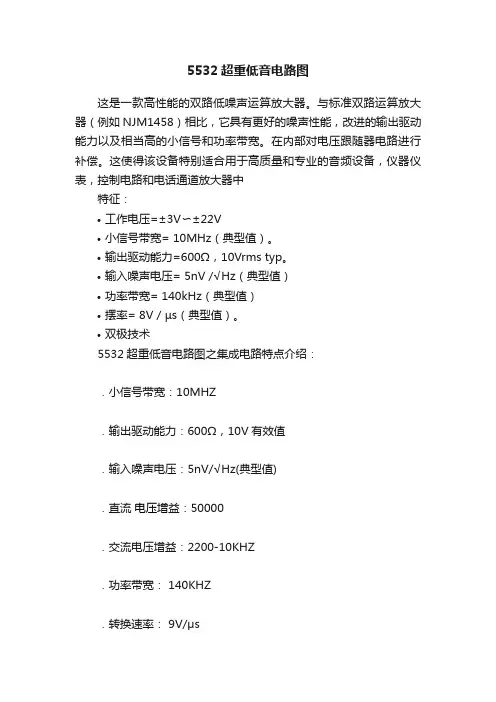

5532超重低音电路图这是一款高性能的双路低噪声运算放大器。

与标准双路运算放大器（例如NJM1458）相比，它具有更好的噪声性能，改进的输出驱动能力以及相当高的小信号和功率带宽。

在内部对电压跟随器电路进行补偿。

这使得该设备特别适合用于高质量和专业的音频设备，仪器仪表，控制电路和电话通道放大器中特征：•工作电压=±3V〜±22V•小信号带宽= 10MHz（典型值）。

•输出驱动能力=600Ω，10Vrms typ。

•输入噪声电压= 5nV /√Hz（典型值）•功率带宽= 140kHz（典型值）•摆率= 8V / µs（典型值）。

•双极技术5532超重低音电路图之集成电路特点介绍：．小信号带宽：10MHZ．输出驱动能力：600Ω，10V有效值．输入噪声电压：5nV/√Hz(典型值)．直流电压增益：50000．交流电压增益：2200-10KHZ．功率带宽： 140KHZ．转换速率：9V/μs．大的电源电压范围：±3V-±20V．单位增益补偿5532超重低音电路图:5532超重低音电路图引脚功能:NE5532电路设计问题小弟用NE5532搭了个简单的放大电路，要求放大500倍，输入10mv，点亮二极管，电路图如图所示，请问大侠有没有错误？为什么我一接上VCC，不输入电压，二极管都发光？求指点…那有问题？反向输入端10K为1K，答：测测输出端的电压，另外注意正负电源等大反向，如果还有微小的输出电压可能是失调电压的原因，可以尝试对运放调零或者换用高精度运放。

问：耳放NE5532电路能否做功放前置放大?答：完全可以.不知你所说的详细电路是什么样的，因为这个会涉及到输出端的驱动方式，所以要看电路具体区别。

不过，一般来说，驱动耳机的时候每通道多半会加一个或一对驱动管，这样输出的阻抗就比较低，适合于驱动低阻耳机(通常为8-40欧之间)，但前置的输出阻抗就比较高，以适应LINE-OUT到LINE-IN 的电平和阻抗标准。
