3.0mm SMD Hyper White Top LED 3.0mm 贴片超亮白色发光二极管Features 特征•Package Size：3.0(L)×1.4(W)×0.8(T)mm 封装尺寸： 3.0(长)×1.4(宽)×0.8(厚)mm •Silicone Packed 采用硅胶封装•Super long lifetime 超长寿命•Anti UV 防紫外线•White colors are available in(2200K-12000K)可供白光(2200K-12000K)•High CRI products 高显色性产品•Wide viewing angle (2θ1/2=120°)宽角度(2θ1/2=120°)Applications •产品应用•Indoor lighting:Fluorescent lamp,tube •室内照明：日光灯管、灯条•Commercial illumination and displays:•商业照明显示：广告字、广告灯箱Advertising words,light box •LCD Backlighting •LCD背光源•Decorative lighting:light strip •装饰照明：柔性灯条•Automotive interior auxiliary lighting •Other illumination and displays •其它照明和显示类O OBin Range of CRI 显色性等级代码(at I F =30mA,T a =25OC )Top View 顶视Back View 底视Bin Range of Luminous Intensity显指等级代码(T=25O C)a（Luminous flux luminous intensity for the corresponding reference以上光强对应的光通量仅供参考）F a Array=25O C)Bin Range of Luminous Intensity电压等级代码(Ta（Luminous flux luminous intensity for the corresponding reference以上光强对应的光通量仅供参考）Typical Electro-Optical Characteristics Curves 典型光-电特性曲线图PACKAGE OUTLINE 外形尺寸(Units:mm)Recommended Soldering Pattern推荐焊接模式3.00±0.081.400.50G a t e s 9-16r o w sG a t e s 1-8r o w s0.740.70±0.050.80±0.05+-P O L A R I T YP a c k a g e m a r k i n g0.74一、PRECAUTONS IN USE LED/使用LED 注意事项；LED Soldering condition/LED 焊接条件；1：烙铁焊接：烙铁最高30W 尖端温度不超过300℃；焊接时不超过3秒；焊接位至少离胶体2毫米。

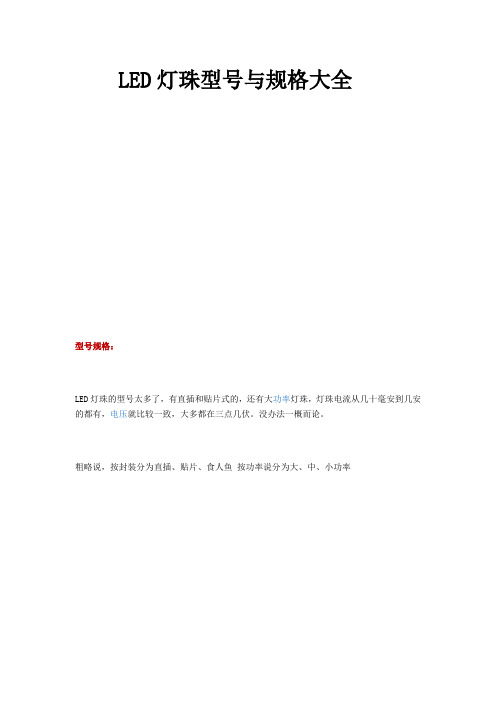

LED灯珠型号与规格大全型号规格：LED灯珠的型号太多了，有直插和贴片式的，还有大功率灯珠，灯珠电流从几十毫安到几安的都有，电压就比较一致，大多都在三点几伏。
没办法一概而论。
粗略说，按封装分为直插、贴片、食人鱼按功率说分为大、中、小功率大功率白光LED（比如CREE的XML-T6）单颗功率已经达到10W，电压3.3v电流3A，小功率红光LED（比如常见的5MM直插）电压2v，电流15毫安如果实在找不到元件型号，可以按照光色推断工作电压：红光1.8~2.2v黄光2.0~2.4v绿光2.2~2.8v蓝光和白光2.8~3.5v贴片封装为0805、1206等小功率管，工作电流一般为10毫安，但也有例外；贴片封装为3014、3528、3535等小功率管，工作电流一般为20~50毫安，但也有例外；贴片封装为5050、5060、5630等中功率管，工作电流一般为50~150毫安，但也有例外；大功率LED全是贴片封装，各公司不同品牌不同系列参数有很大不同；但标称1W的一般工作电流都是350mA小功率的直插式LED灯珠一般都是按直径分型号的，3mm 4mm 5mm 8mm 10mm 12mm不论直径大小，其工作电压和工作电流都是一样的颜色分：红光黄光 1.7--2.1V白光蓝光暖白光粉红光紫色光 2.8--3.6V绿光2.6--3.4VLED灯珠有多种规格1、0.06W的，电压是2.5-3.5V，电流是20mA。
2、0.5W的，电压是2.5-3.77V，电流是150mA。
3、1W的，电压是2.79-3.99V，电流是350mA。
4、3W的，电压是3.05-4.47V，电流是700mA。
5、5W的，电压是3.16-4.88V，电流是1000mA。
灯珠1W的电流：320-350mA ，选驱动一般是选300mA电流的，芯片大小30mil 、35mil、 40mil、45mil 。
灯珠3W的电流：700mA ，驱动一般600mA ，芯片大小45mil 。
贴⽚led灯珠型号对照表，贴⽚led灯珠型号对照表0805灯珠参数有哪些？单⾊、双⾊，三⾊。
贴⽚led灯珠型号对照表，贴⽚led灯珠型号对照表0805灯珠参数有哪些？单⾊、双⾊，三⾊全彩灯珠都在这⾥!⼀、贴⽚led灯珠型号对照表0805灯珠参数有哪些？0805贴⽚发光⼆极管参数有哪些啊？单⾊0805，双⾊0805，3⾊0805RGB全彩和侧发单⾊0805led灯珠，是⽐较常见的0805灯珠系列。
0805贴⽚发光⼆极管规格型号⽐较多。
0805灯珠应⽤⼴。
指⽰灯，背光源，数码产品应⽤很多都会选择0603或0805灯珠系列类型。
0805灯珠体积⼩，亮度⾼，散热性能不错，所以，很多⼈选型都会优选0603灯珠或0805灯珠。
0805灯珠主要应⽤在哪⾥啊。
背光显⽰，数码显⽰配件，电⼦仪表指⽰，家⽤电器，车载汽车仪表上都有0805灯珠的⾝影。
有需求，0805灯珠的规格型号就多。
0805冷⽩光，0805红光，0805橙光，0805黄光，0805翠绿，0805黄绿，0805蓝光、0805双⾊灯珠、0805三⾊、0805全彩灯珠等。
都是LED灯珠封装⼚家常规或定做⽐较常见的颜⾊，有些特殊的彩光波长定做前要先确认光⾊。
这也是LED灯珠⼚家台宏光电⼀直在⼩批量出货前提醒客户先使⽤样品测试的原因。
接下来，我们看看具体的0805灯珠参数有哪些吧。
⼆、贴⽚led灯珠型号对照表0805灯珠参数有哪些？主要有4种 :1、0805单⾊灯珠，2、0805双⾊灯珠，3、0805三⾊RGB全彩灯珠，4、0805侧发单⾊灯珠，我们来⼀起看看。
1、0805单⾊LED灯珠，有单⾊红、橙、黄、绿、青、蓝、紫多种颜⾊。
2、0805双⾊led灯珠，有0805红普绿双⾊，0805红蓝双⾊，0805红翠绿双⾊。
3、0805三⾊RGB全彩灯珠，0805红绿蓝3⾊灯珠。
4、0805LED侧发单⾊灯珠，有⽩光，红光，橙光，黄光，翠绿光，黄绿光。
0805灯规格型型号多，普亮，⾼亮，常规款，定做款，也是LED灯珠⼚家做的⽐较多的⼀个规格型号。
常用贴片LED型号及参数1.3528型贴片LED- 尺寸：3.5mm x 2.8mm-入光角度：120度- 亮度范围：约1000-5000mcd-工作电流：20mA-工作电压：3.0-3.4V-发光颜色：红、黄、绿、蓝、白2.5050型贴片LED- 尺寸：5.0mm x 5.0mm-入光角度：120度-工作电流：20mA-工作电压：3.0-3.4V-发光颜色：红、黄、绿、蓝、白3.2835型贴片LED- 尺寸：2.8mm x 3.5mm-入光角度：120度-工作电流：20mA-工作电压：3.0-3.6V-发光颜色：红、黄、绿、蓝、白4.3014型贴片LED- 尺寸：3.0mm x 1.4mm-入光角度：120度- 亮度范围：约4000-8000mcd-工作电流：20mA-工作电压：2.8-3.4V-发光颜色：红、黄、绿、蓝、白5.2835EPI型贴片LED- 尺寸：2.8mm x 3.5mm-入光角度：120度-工作电流：20mA-工作电压：3.0-3.6V-发光颜色：红、黄、绿、蓝、白6.3528EPI型贴片LED- 尺寸：3.5mm x 2.8mm-入光角度：120度- 亮度范围：约1500-3000mcd-工作电流：20mA-工作电压：3.0-3.4V-发光颜色：红、黄、绿、蓝、白7.4014型贴片LED- 尺寸：4.0mm x 1.4mm-入光角度：120度- 亮度范围：约4000-8000mcd-工作电流：20mA-工作电压：2.8-3.4V-发光颜色：红、黄、绿、蓝、白8.5730型贴片LED- 尺寸：5.7mm x 3.0mm-入光角度：120度-工作电流：20mA-工作电压：3.0-3.4V-发光颜色：红、黄、绿、蓝、白以上是常用的一些贴片LED型号及其参数，这些型号广泛应用于各种LED显示屏、照明灯具和电子产品中。
在选择使用LED时，需要根据具体的需求和应用场景选择合适的尺寸、亮度、电流和电压等参数。
贴片3014/3020/3528/5050 的区别3014/3020/3528/5050指的是贴片元件的外形尺寸：3014：元件长3.0mm，宽1.4mm 功率：0.1W 9-13LM一两个LM一个档工作电压：3.0-3.43528：元件长3.5mm，宽2.8mm 功率：0.06W 6-9LM 一个LM一个档工作电压：3.0-3.45050：元件长和宽都是5mm. 功率：0.2W 17-27LM两三个LM一个档工作电压：3.0-3.4尺寸不一样，功率也不一样，各厂家标准都不太一样。
工厂从产品的芯片来源控制，封装用的高导热硅胶体，及采用台湾最前沿的光衰控制技术，环环相扣，从而生产出符合照明灯具高流明、高散热、低光衰的LED 灯珠。
3014灯珠LED日光灯，球泡灯，吸顶灯，面板灯,筒灯专用（3014）灯珠。
从成本，及性能上来看，它更具有目前许多型号无法比似的特点：高流明，高亮度，体积小，散热快，在照明灯具设计上，更加灵活，成本更低，对高要求的客户，能满足一些以往无法达到的高流明要求，目前已获LED日光灯、LED背光，照明灯具方面的厂家的青睐，已经开始大批量在生产，特殊的散热技术,从整灯具成本比较高，3014占有绝对的优势。
因此，目前在LED日光灯散热导上是比较好的产品选择。
3014/3020/3528/5050贴片的区别有以下几点：欢迎大家补充说明一、体积尺寸小：3.0*1.4*0.8mm（长*宽*高）二、散热结构不一样：3014采用独特的LED散热结构，其芯片放置于接脚上，有助于芯片节点的散热，芯片节点温度不会产生累积。
从而保证灯珠的使用寿命和良好使用性，低光衰。
另外3014的热阻低于同类产品，在常温下测试，优于同类产品（3020/3528/5050）。
三、工作的正向电流不一样：3014 IF=30MA3020 IF=20MA3528 IF=20MA5050 IF=60MA更省成本：3014产品芯片具有特殊的散热技术，电流可以在30MA正常使用，灯珠亮度高达9-11LM，相对同类亮度的产品来说，流明更高，使用颗数更少，从整体灯具成本来看，3014具有绝对优势，同时3014在散热方面也比同类产品要好很多，完全可以超越3528等同类产品。

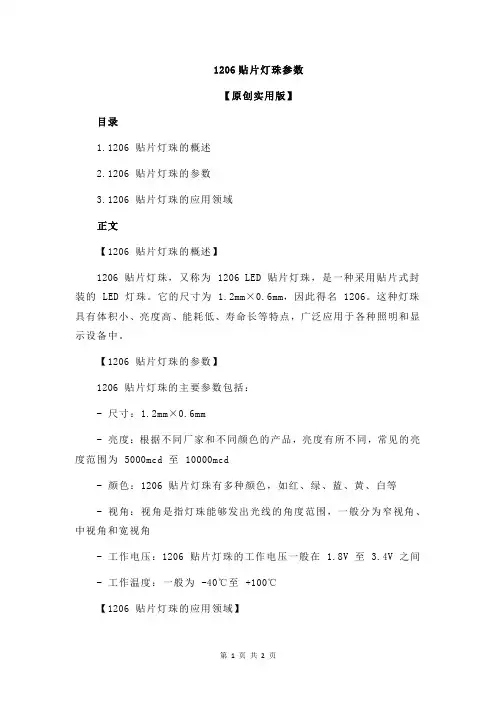

1206贴片灯珠参数
【原创实用版】
目录
1.1206 贴片灯珠的概述
2.1206 贴片灯珠的参数
3.1206 贴片灯珠的应用领域
正文
【1206 贴片灯珠的概述】
1206 贴片灯珠，又称为 1206 LED 贴片灯珠，是一种采用贴片式封装的 LED 灯珠。
它的尺寸为 1.2mm×0.6mm，因此得名 1206。
这种灯珠具有体积小、亮度高、能耗低、寿命长等特点，广泛应用于各种照明和显示设备中。
【1206 贴片灯珠的参数】
1206 贴片灯珠的主要参数包括：
- 尺寸：1.2mm×0.6mm
- 亮度：根据不同厂家和不同颜色的产品，亮度有所不同，常见的亮度范围为 5000mcd 至 10000mcd
- 颜色：1206 贴片灯珠有多种颜色，如红、绿、蓝、黄、白等
- 视角：视角是指灯珠能够发出光线的角度范围，一般分为窄视角、中视角和宽视角
- 工作电压：1206 贴片灯珠的工作电压一般在 1.8V 至 3.4V 之间- 工作温度：一般为 -40℃至 +100℃
【1206 贴片灯珠的应用领域】
1206 贴片灯珠广泛应用于各种照明和显示设备中，如：
- 背光：手机、电脑、电视等显示器的背光
- 照明：室内外照明、装饰照明、车灯等
- 显示屏：LED 显示屏、交通信号灯、广告牌等
- 专用设备：如生物医学设备、工业控制设备等
总之，1206 贴片灯珠凭借其优异的性能和广泛的应用领域，在 LED 行业具有举足轻重的地位。

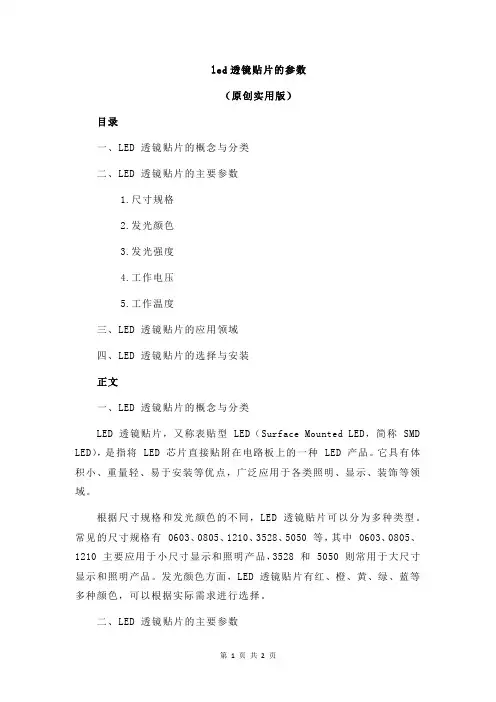

led透镜贴片的参数（原创实用版）目录一、LED 透镜贴片的概念与分类二、LED 透镜贴片的主要参数1.尺寸规格2.发光颜色3.发光强度4.工作电压5.工作温度三、LED 透镜贴片的应用领域四、LED 透镜贴片的选择与安装正文一、LED 透镜贴片的概念与分类LED 透镜贴片，又称表贴型 LED（Surface Mounted LED，简称 SMD LED），是指将 LED 芯片直接贴附在电路板上的一种 LED 产品。
它具有体积小、重量轻、易于安装等优点，广泛应用于各类照明、显示、装饰等领域。
根据尺寸规格和发光颜色的不同，LED 透镜贴片可以分为多种类型。
常见的尺寸规格有 0603、0805、1210、3528、5050 等，其中 0603、0805、1210 主要应用于小尺寸显示和照明产品，3528 和 5050 则常用于大尺寸显示和照明产品。
发光颜色方面，LED 透镜贴片有红、橙、黄、绿、蓝等多种颜色，可以根据实际需求进行选择。
二、LED 透镜贴片的主要参数1.尺寸规格：如前所述，LED 透镜贴片的尺寸规格有多种，其中 0603、0805、1210 等表示 LED 元件的长度和宽度，单位为英寸。
例如，0603 表示 LED 元件的长度为 0.06 英寸，宽度为 0.03 英寸。
2.发光颜色：LED 透镜贴片的发光颜色有多种，包括红、橙、黄、绿、蓝等。
不同颜色的 LED 透镜贴片具有不同的发光特性和应用领域。
3.发光强度：LED 透镜贴片的发光强度是指 LED 元件在特定方向上的发光强度，单位为坎德拉（cd）。
发光强度越高，LED 透镜贴片的亮度就越高。
4.工作电压：LED 透镜贴片的工作电压通常在 2-3.4V 之间，具体值取决于 LED 芯片的类型和制造工艺。
在应用中，需要根据 LED 透镜贴片的工作电压选择合适的电源电压，以确保其正常工作。
5.工作温度：LED 透镜贴片的工作温度范围通常为 -20℃至 +80℃。

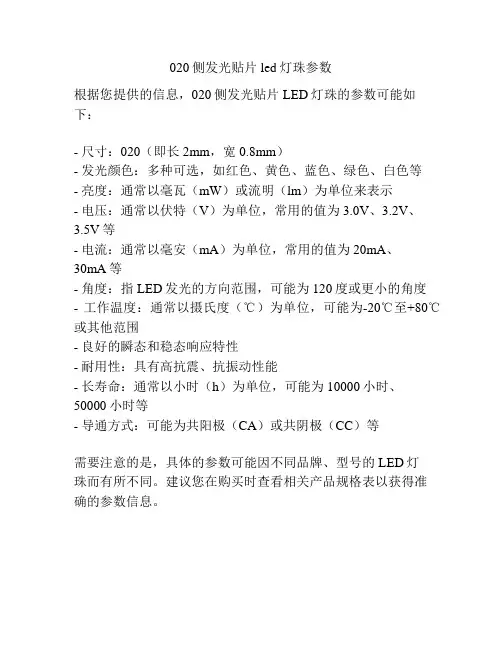

020侧发光贴片led灯珠参数
根据您提供的信息，020侧发光贴片LED灯珠的参数可能如下：
- 尺寸：020（即长2mm，宽0.8mm）
- 发光颜色：多种可选，如红色、黄色、蓝色、绿色、白色等
- 亮度：通常以毫瓦（mW）或流明（lm）为单位来表示
- 电压：通常以伏特（V）为单位，常用的值为3.0V、3.2V、3.5V等
- 电流：通常以毫安（mA）为单位，常用的值为20mA、
30mA等
- 角度：指LED发光的方向范围，可能为120度或更小的角度- 工作温度：通常以摄氏度（℃）为单位，可能为-20℃至+80℃或其他范围
- 良好的瞬态和稳态响应特性
- 耐用性：具有高抗震、抗振动性能
- 长寿命：通常以小时（h）为单位，可能为10000小时、50000小时等
- 导通方式：可能为共阳极（CA）或共阴极（CC）等
需要注意的是，具体的参数可能因不同品牌、型号的LED灯
珠而有所不同。
建议您在购买时查看相关产品规格表以获得准确的参数信息。
东莞市荧月电子科技有限公司2835绿光规格书2835GREEN SPECIFICATION产品型号 Model NO.:YLT-led2835GC-520描述:led2835绿光贴片发光二极管是行业内标准的封装产品，此类产品为高可靠性及应用范围非常广泛，此高可靠性的产品非常适用于半户外及户外灯具相关,高可靠性要求的应用场合。
特性:尺寸(mm): 2.8 x 3.5 x 0.8mm 表面贴片发光二极管胶体颜色:透明发光颜色:绿光发光角度:120°版次 REV NO.:V01版文件编号Document NO.:TY-C030002日期 DATE :2015.3.11.外形尺寸D imensions单位(Units):毫米(mm)2.光电特性Electrical / Optical characteristics1/10周期, 0.1 msec脉宽IFP Conditions : 1/10 Duty Cycle, 0.1 msec Pulse Width.½ Rja = Heat resistance from Dice to Ambient temperature (Ta) Rjs = Heat resistance from Dice to Solder temperature of Cathode Side (Ts) (3) 原始光电参数Initial Electrical/Optical Characteristics (TA=25ºC)(4)发光强度范围Luminous Intensity Ranking (TA=25ºC)允许误差± 10%Luminous Intensity Measurement allowance is ± 10%.(5)颜色范围Color Ranking (TA=25ºC)允许误差± 0.01Color Coordinates Measurement allowance is ± 0.01.3.包装PACKAGING(1)LEDS在装带之后纸箱包装. The LEDs are packed in cardboard boxes after taping.(2)装带规格Taping Specifications (单位:毫米Units:mm)(3)卷轴尺寸Reel Dimension装带数量2000个/卷2000Pcs/Reel(3) 最小包装标签注明以下:产品名称.批号.光电范围.数量.The label on the minimum packing unit shows ; Part Number, Lot Number, Ranking, Quantity.(4)请注意防水防潮Keep away from wate r, moisture in order to protect the LEDs.(5) 须采取适当防护措施,以防包装箱跌落或受到强力撞击造成对产品的损伤.The LEDS may be damaged if the boxes are dropped or receive a strong impact against them. so precautions must be taken to prevent any damage.4.可靠性RELIABILITY*) U.S.L.：Upper Standard Level **) L.S.L.：Lower Standard Level 5.注意事项Cautions(1) 焊接条件Soldering Conditions本产品最多只可回焊两次,且在首次回焊后须冷却至室温之后方可进行第二次回焊.Number of reflow process shall be less than 2 times and cooling process to normal temperature is required between first and Second soldering process. 推荐焊接条件(Recommended soldering conditions)有铅回焊（Lead Solder ） 无铅回焊(Lead-Free Solder)推荐焊盘式样(Recommended Soldering Pattern ) 单位:毫米( Units:mm)(2)静电 Static Electricity触摸LED 时,推荐使用防静电手腕带或防静电手套.It is recommended that a wrist band or an anti-electrostatic glove be used when handling the LEDs. 所有装置、设备、机器均应接地.All devices, equipment and machinery must be properly grounded.静电损坏的LED 会显示出异常特征:正向电压变低或在低电流时死灯.标准: I F =0.5mA 时, V F > 2.0VDamaged LEDs will show some unusual characteristics such as the forward voltage becomes lower, or the LEDs do not light at the low current. Criteria : (V F > 2.0V at I F =0.5mA) (3)防潮包装Moisture Proof Package使用防潮包装It is recommended that moisture proof package be used .(4)储藏Storage打开包装袋之前,LED在温度为30°C或更低湿度70%RH以下,可保存一年.Before opening the package ,The LEDs should be kept at 30°C or less and 70%RH or less. The LEDs should be used within a year.（5）打开包装之后,应在24hrs 内焊接完毕.After opening the package, The LEDs should be soldered within 24 hours (1days) after opening the package. If unused LEDs remain, they should be stored in moisture proof packages, such as sealed containers with packages of moisture absorbent material (silica gel).下列情况发生时，须要在焊接前重新烘烤60 ± 5°C,24小时以上。
2835贴片LED灯珠规格书
2835贴片LED灯珠是中功率贴片超亮发光二极管,有0.1W 0.2W 和 0.5W.因其尺寸为2.8 （长）×3.5（宽）×0.8（厚） mm，故按照帖片LED灯珠尺寸命名方法，命名为2835灯珠。
2835贴片LED灯珠功率：0.1W,白光/蓝光/绿光等电压：2.8-3.6V之间，红光和黄光电压1.8-2.3V。
电流30mA，白光光通量10-15LM.
2835贴片LED灯珠功率：0.2W,白光/蓝光/绿光等电压：2.8-3.6V之间，红光和黄光电压1.8-2.3V。
电流60mA，白光光通量20-25LM.
2835贴片LED灯珠功率：0.5W,白光/蓝光/绿光等电压：2.8-3.6V之间，红光和黄光电压1.8-2.3V。
电流150mA，白光光通量50-60LM.
2835暖白/白光(1500-10000K)：光通量20-30流明2835贴片是继3014后的升级产品，综合性能更好，更有市场竞争力。
2835的线路板和3528的是不一样的，但也能更换使用，亮度、散热都比3528更好。
现已经被广泛应用， 2835在led行业已经成为了做日光灯、球泡灯、面板灯等灯具指定选择的LED灯珠，使用2835灯珠的灯具在市场上显得更新奇更特别更有吸引力，在市场上的竞争力在不断加强。
