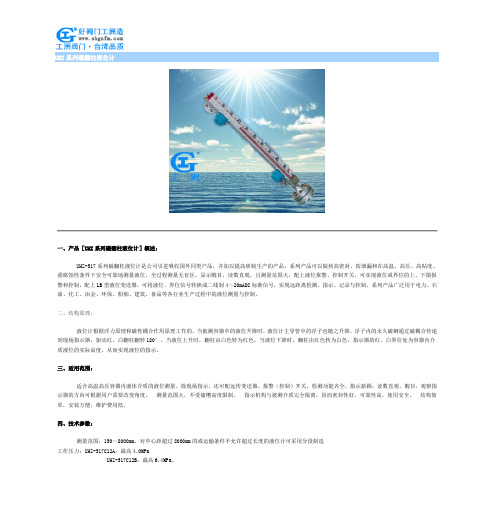

UHZ系列磁翻柱液位计

UHZ系列磁翻柱液位计

UHZ系列磁翻柱液位计一、产品［UHZ系列磁翻柱液位计］概述：UHZ-517系列磁翻柱液位计是公司引进吸收国外同类产品，并加以提高研制生产的产品。

系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区，显示醒目，读数直观，且测量范围大，配上液位报警、控制开关，可实现液位或界位的上、下限报警和控制，配上LB型液位变送器，可将液位、界位信号转换成二线制4～20mADC标准信号，实现远距离检测、指示、记录与控制。

系列产品广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。

二、结构原理：液位计根据浮力原理和磁性耦合作用原理工作的。

当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

三、适用范围：适合高温高压容器内液体介质的液位测量。

除现场指示，还可配远传变送器、报警（控制）开关，检测功能齐全。

指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。

测量范围大，不受储槽高度限制。

指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。

结构简单，安装方便，维护费用低。

四、技术参数：测量范围：150～8000mm，对中心距超过8000mm的或运输条件不允许超过长度的液位计可采用分段制造工作压力：UHZ-517C12A：最高4.0MPaUHZ-517C12B：最高6.4MPa。

UHZ-517C12C：最高10.0MPa。

UHZ-517C12D：最高16.0MPa。

UHZ-517C12E：最高25.0MPa。

工作温度：≤420℃精确度：±10mm介质密度：UHZ-517C12A≥500kg/m3UHZ-517C12B、C、D、E≥600kg/m3环境振动：频率≤25Hz振幅≤0.5mm跟随速度：≤0.08m/s介质粘度：≤0.4Pa.S过程连接：旁路侧面安装法兰：DN25，PN4.0法兰标准：HG20592～20635-97其它法兰标准请用户注明。

磁翻板液位计简介

磁翻板液位计简介

磁翻板液位计的7个使用注意事项
1.UHZ-517C系列磁翻板液位计的对超过一定长度（普通型>3米、防腐型 >2米）的液位计，需增加中间加固法兰或耳攀作固定支撑，以增加强度和 克服自身重量； 2.UHZ-517C系列磁翻板液位计的安装位置，应避开或远离物料介质进出 口处，避免物料流体局部区域的急速变化，影响液位测量的准确性； 3.当配有远传配套仪表时需做到如下几条： 4.应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁 质）； 5.远传配套仪表上感应面应面向和紧贴主导管； 6.调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进 入主导管（运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显 示准确性），观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开 排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入 运行（腐蚀性等特殊液体除外）； 7.应根据介质情况，不定期清洗磁翻板液位计的主导管清除杂质；


磁翻板液位计配件组装流程
江苏杰控UHZ-517C系列磁翻板液位计配件组装流程 1. 本体周围不容许有导磁物质接近，禁用铁丝固定，否则会影响磁翻板液 位计的正常工作； 2. 如用户自行采用伴热管路时，必须选用非导磁材料，如紫铜管等。伴热温度根据介质 情况确定； 3. UHZ-517C系列磁翻板液位计安装必须垂 直，磁翻板液位计与容器引管间应装有球阀，便于检修 和清洗； 4. 介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻； 5. 使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色； 6. 打开底法兰，装入磁性浮子(注意：重端带磁性一端向上，不能倒装。)； 7. 调试时应质平稳进入主导管(运 行中应避免介 质急速冲击浮子，引起浮子剧列波动，影响显示准确性)，观察磁性红白球 翻转是否正常，然后关闭 下引管阀门，打开排污阀，让主导管内液位下降，据此方法操 作三次，确属正常，即可投入运行(腐 蚀性等特殊液体除外)； 8. 应根据介质情况，不定期清洗主导管清除杂质； 9. 对超过一定长度(普通型>3米、防腐型>2米)的液位计，需增加中间加固法兰或耳攀 作固定支撑， 以增加强度和克服自身重量； 10. UHZ-517C系列磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部 区 域的急速变化，影响液位测量的准确性； 11. 当配有远传配套仪表(UB或UK )时需做到如下几条： a) 应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定(禁用铁质)； b) 远传配套仪表上感应面应面向和紧贴主导管； c) 远传配套仪表零位应与液位计零位指示处在同一水平线上； d) 远传配套仪表与显示仪表或工控机之间的连线最好单独穿保护管敷设或用屏蔽二芯电 缆敷设； e) 接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能 正常工作， 接线盒在检修或调试完成后应及时盖上。

日用油箱翻柱液位计选型及技术规格

日用油箱翻柱液位计选型及技术规格

翻柱液位计技术规格说明一、翻柱液位计选型液位计品牌/产地： 浙江；液位计型号： UHM-F/UHM-FY；数量： 4套UHM-F，4套UHM-FY；安装方式: 侧装式。

说明：8个日用油箱，分成两组，每组4个，每组中加装2个UHM-F 型、2个UHM-FY型，即共有4个4~20mA摸拟信号到PLC，经模数转换通过通信送SCADA系统，同时提供四组干接点信号供油泵系统补油启动停止控制用。

二、翻柱液位计技术规格说明1、UHM-F（侧装式）翻柱液位计侧装式翻柱液位计的工作原理采用磁性原理及阿基米德浮力定律，巧妙地结合机械传动特性在一个能容纳浮球的腔体（即主体管）外装上一个由红白两色，圆柱型翻柱显示器的液位装置，主体管通过法兰或其他方式与用户的装液容器连接组成一个连通器。

主体管内的浮球随着装液容器内液体的升降利用磁性和机械原理，推动翻柱旋转180。

使其改变颜色（液面以下为红色，液面以上为白色，两色交界处即为液面高度）从而达到显示液体位置的目的。

2、UHM-FY（侧装式）翻柱远传液位计翻柱远传液位计的工作原理是在侧装翻柱液位计的基础上加装捆绑式变送传感器，在对其液位现场显示的同时，通过仪表或微机对容器内的液位进行全程数码监控，实现自动化控制的目的。

特点：结构简单合理，测量精确，有效量程全面。

型号UHM-FY 测量范围（L）法兰中心距 用户提供 连接法兰规格 用户提供 接液材质1Gr18Ni9Ti、304316L 不锈钢PP\PVC 塑料 不锈钢衬四氟 1Gr18Ni9Ti 用户提供 介质密度（g/cm 3） ≥0.53 工作温度（。

C） ≤350。

C 工作压力（MPa) ≤4.0MPa 输出信号 4-20mADC (分辨率：约10-20mm) 适用电压/电流 24VDC 馈电 接线盒电气接口 M20*1.5mm。

uhz-517cuhz-517系列侧装型磁性翻柱液位计.doc

UHZ-517/C UHZ-517系列侧装型磁性翻柱液位计UHZ-517C10侧装普通型磁性翻柱液位计UHZ-517C14液态气体专用磁翻柱液位计UHZ-517C15不锈钢衬PTFE磁翻柱液位计UHZ-517C16耐腐蚀PPR型磁翻柱液位计UHZ-517C17耐腐蚀UPVC型磁翻柱液位计UHZ-517C19不锈钢衬PPR磁翻柱液位计UHZ-517C20液态硫磺专用磁翻柱液位计UHZ-517C23卫生标准型磁翻柱液位计UHZ-517F60内浮子高粘度磁翻柱液位计C12系列高温高压低密度磁翻柱液位计UHZ-517C12T高温150lbs磁翻柱液位计UHZ-517C12A高温300lbs磁翻柱液位计UHZ-517C12B高温400lbs磁翻柱液位计UHZ-517C12C高温600lbs磁翻柱液位计UHZ-517C12D高温900lbs磁翻柱液位计UHZ-517C12E高温1500lbs磁翻柱液位计C13系列耐低温防霜型磁性翻柱液位计UHZ-517C13耐低温型磁翻柱液位计UHZ-517C13A超低温型磁翻柱液位计UHZ-517T系列顶装型磁性翻柱液位计UHZ-517T32通用顶装型磁翻柱液位计UHZ-517T33顶装导向柱型磁翻柱液位计UHZ-517T34 内衬PPR型磁翻柱液位计UHZ-517T35内衬PTFE型磁翻柱液位计UHZ-517T36顶装高粘度型磁翻柱液位计UHZ-517T14液态气体顶装磁翻柱液位计UHZ-517系列磁翻柱液位计的选配件LB型液位变送器BX-1/EX三磁驱动型液位开关B50系列智能磁性浮子型液位变送器UHZ-517B54 标准型磁浮子液位变送器UHZ-517B53 防腐PPR磁浮子液位变送器UHZ-517B57 衬PTFE磁浮子液位变送器UHZ-517B58卫生型磁浮子液位变送器UHZ-517B59高粘度磁浮子液位变送器UHZ-517/C普通型侧装式磁性液位计可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。

磁翻板液位计说明书

磁翻柱液位计使用说明书●工作原理与结构磁性翻柱（磁翻柱）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。

在此基础上，不断扩大其使用范围，延伸出多种类型的产品，在检测液位的同时我们赋予它们更多的实用功能。

该类型的仪表都有一个容纳浮球的腔体（称为主体管或外壳），腔体通过法兰或其他接口与容器组成一个连通器。

这样，仪表的腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。

为了扩大它的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号（如：电阻信号、电压信号、或者电流信号）。

其中，4～20mA电流信号是比较常用的一种。

比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了4~20mA 变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。

●产品特点本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。

产品具有：测量范围大，读数直观清晰；密封结合面少，不易渗漏,安全可靠；指示部分与被测介质完全隔离；易于安装、维修方便。

●适用范围：随着市场需求的变化公司产品也在不断地实现质量技术的升级和生产工艺的改进、拓宽本液位计的应用领域及适用范围。

另外，本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。

UHZ-519系列磁性翻柱液位计-修改

UHZ-519系列磁性翻柱液位计C侧装式、D(T)顶装式、600浮标式1.概述UHZ-519/C侧装式、UHZ-519/D(T)顶装式、UHT-600浮标式、磁性翻柱液位计是本公司引进吸收国外同类产品，并加以提高研制生产的成品，可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测，该系列磁性液位计，可以做到高密封、防泄漏和适应高温、高压、腐蚀性条件下的液位测量，具有可靠的安全性，全过程测量无盲区；红白翻柱双色显示，红色便是液位高度，由于指示器不与液体直接接触，所以对高温、高压、高粘度、有毒、有害，强腐蚀性介质易燃易爆场合，绝对安全可靠。

广泛适用于电力、石油、液化气、化工冶金、环保、船舶、建筑、染织、医药、食品等行业。

UHZ-519系列磁性翻柱液位计，C型侧装式主要用于各种可侧面安装观察的容器。

D型顶装式主要用于各种地下槽、罐、池和容器及不宜侧面开孔的容器。

注：T型是适合槽罐底部开孔、安装观测的容器。

600型浮标式磁性液位计主要适用于超高容器的测量和石油化工系统中储有腐蚀性介质的槽罐的测量，特别适用于重油、焦油、原油、树脂等高粘度物料的检测。

UHZ-519系列液位计不仅指示直观方便，若再配上我公司生产的（UQK-92-101型）UB型、UK型或UA型系列自控装置，可方便地实现远距离检测控制和报警。

1.结构原理? ??液位计的主体为不锈钢材质，防腐型PP（聚丙烯）、F46型（四氟乙烯）材质可选。

磁性浮子在主体导管内，随被测介质液位的升降而上下浮动，利用磁耦合原理指示红、白翻柱转动，从而实现液面高度清晰的双色显示。

1.技术参数2.测量精度：±10mm3.测量范围：0.6000-20000mm4.介质密度：≥0.45g/5.工作温度：-20~80℃—≤280℃6.工作压力：1.0、1.6、2.5、4.0mPa7.出厂法兰标准：DN20、DN25注：有特殊要求可在订货时联系产品选型标记附：辅助装置1.UB捆绑式远传液位变送器由传感器、转换模块组成，该变送器和UQK-92-101插入式液位变送器原理相同，利用磁浮子随液位升降，使对应位置的磁控制开关动作而将电阻信号转换成二线制4-20mADC标准信号输出，配接我公司生产的XMT智能光柱表或与PLC系统连接，可达到液位的远距离检测、控制和报警。

UHZ-2300磁翻板说明书_武汉天康(DOC)

为了更好的使用本仪表，敬请在使用前务必仔细阅读本手册！UHZ-2300系列磁翻板液位计安装使用说明书武汉天康仪表有限公司LIQUISYS UHZ-2300用户手册1UHZ-2300 系列磁翻板（柱）液位计 承蒙惠购本公司仪表产品不胜感激！本仪表为磁耦合原理液位测量仪表，安装及维护极为重要！为避免失误，确保仪表正常工作，请您在安装和使用之前，仔细阅读本手册，定将给您带来帮助和方便。

您所得到的仪表是本公司尽可能认真地按技术要求制造的，所用的材料都处于连续的质量控制下，仪表在出厂前根据预定的技术规格已精确地调整过。

尽管我们很努力，可能还会有失误。

如果您的仪表有问题，请与本公司联系，并请详述仪表的故障现象，如能附上图和数据则更有益于我们的故障处理。

我们将最大限度的为用户承担我们应尽的责任！请勿将仪表置于强磁环境，用户在安装时请轻拿轻放！ 如待测介质中含有导磁的如铁屑等杂物，请定期清洗仪表接液部分和浮子，以免因铁屑附着在浮子上将浮子卡住无法测量。

远传型详见第 7、1 章，零点位置确定请参见第 11 页。

注：本手册内容因为改进将会不经预告予以变更，敬请谅解。

如有不详之处，请与本公司技术部联系。

LIQUISYS UHZ-2300用户手册目录一、概述 (3)二、结构形式与测量原理 (3)三、主要技术指标 (4)四、外形尺寸 (5)五、选型表 (7)六、安装示意图 (8)七、系统组成 (9)八、安装与使用 (13)九、质量保证和保存 (14)2LIQUISYS UHZ-2300用户手册一、概述UHZ-2300系列磁翻板（柱）液位计是本公司引进、吸收国外同类产品，并加以改进，按原化学工业部颁布的《磁性液位计标准HG／T21584-95》研制生产的产品，属多功能融合为一体型仪表。

它将液位变化通过磁耦合给现场指示器指示出液位的实际高度，可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测。

仪表可选配液位报警、控制开关，实现液位或界面的上、下限越位报警，控制或联锁；或选配本公司UQB-2220型浮球液位变送器、UYB-2110型电容式液位变送器或FDP-4120型压力式液位变送器，将液位、界面信号转换成4～20mA.DC标准信号，供给显示、记录、多点巡检、控制、调节等仪表或PLC、DCS、FCS系统，实现对液位、界面的远距离显示、检测、记录、调节与控制。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

产品使用、维护
z 使用 1. 配套仪表及附件详细内容具体见相应仪表附件说明书。 2. 为防止运输或搬运过程中浮子上下移动造成损坏，特用液位计出厂配套的校正磁钢在主导管外
侧（贴有彩色标识）将磁性浮子吸住。所以在收到产品或安装后，请将校正磁钢取下，以便浮子能随
UHZ-517C 系列侧装式磁性液位计
４
液位上下移动，使用前若磁翻柱翻转颜色不一致，可用校正磁钢将其吸顺，仪表即可正常工作。 3. 液位计安装完毕后，需用磁钢进行校正，对磁翻柱导引一次，使零位以下显示红色，零位以上
UHZ-517C 系列侧装式磁性翻柱液位计
概述
UHZ-517C 系列侧装式磁性翻柱液位计适合于安装在各种塔、罐、槽、球形容器及锅炉等设备的侧面， 用于各种介质的液位检测。产品可以做到高密封、防泄漏，由于液体介质与指示器完全隔离，测量液位非 常安全、可靠、耐用。全过程测量无盲区，显示醒目，读 数直观，且测量范围大，配上液位报警、控制开关，可实 现液位或界位的上、下限报警和控制，配上 LB 型液位变 送器，可将液位信号转换成二线制 4～20mADC 标准信号， 实现远距离检测、指示、记录与控制。产品广泛用于电力、 石油、化工、冶金、环保、船舶、建筑、食品等各行业生 产过程中的液位测量与控制。
产品安装
1. 液位计安装必须垂直，以保证磁性浮子在主导管内上下运动自如。 2. 用户设备上的配接法兰应注意保证制造和焊接时的形位公差，否则将影响安装和使用。 3. 液位计与容器之间应装有截止阀，以便清洗和检修时切断物料。 4. 对测量中心距超过 3m 的液位计，为防止产品使用一段时间后出现变形，中间的加固法兰必须固定， 且与上下引管法兰保持在同一垂直线上，以保证液位计主导管不会变形。 5. 对 UHZ-517C23 卫生型液位计安装时注意符合卫生标准，接口及卡口处不应有垃圾或污垢。 6. 对 UHZ-517C15A 型液位计，安装过程中注意保护好浮子表面的 PTFE 涂层不被损坏，以免影响浮 子的防腐效果及产品的正常使用。 7. 对带蒸汽夹套的液位计，最好能在蒸汽进口处安装一小口径（如 DN6）的针型阀，同时蒸汽压力小 于 0.6MPa。 8. 液位计筒体周围不容许有导磁体靠近，否则会直接影响液位计正常工作。 9. 对中心距超过 8000mm 或运输长度受限的液位计采用分段制造，用户在装配安装时应注意 2 段液位 计必须在一条垂直线上，液位计间的连接法兰装配时垫片应放置在法兰的密封面上，紧固连接螺栓时 对称均匀用力以保证密封可靠，同时应使指示面板对齐在同一方向。 10. 对分段型带蒸汽夹套的液位计，当中的蒸汽法兰必须连接。 11. 产品安装示意图如下：
6. 对带蒸汽夹套的产品，外部蒸汽接口位于液位计上下引液管旁，上部为蒸汽进口，下部为冷凝 水出口，使用时蒸汽必须上进下出。
7. 高温高压液位计特别说明 1）对高温高压液位计，如果被测容器在常温、常压时启用液位计，应注意让液位计与容器同
时进液，同时加热，同时升压。 2）如被测容器在高温高压时启用液位计，应按如下步骤： （1） 非常缓慢地开启与液位计连接的上阀门，阀门的开启量越小越好，让高温、高压的汽 相很慢地进入液位计，使液位计逐步升温、升压，这一过程控制在 30 分钟左右。用 手触摸液位计底部的法兰，烫手了说明汽相已经进入液位计；（注意烫伤！） （2） 缓慢开启下面的阀门，让液体慢慢地进入液位计； （3） 观察液位计中液位的变化，此时可看到液位在慢慢地上升； （4） 当液位不再上升时，将下、上阀门缓慢全开。 特别提醒：液位计若受到高温、高压的突然冲击，可能会因产生巨大的热应力而发生破坏。 3）停车 （1） 当被测容器停车或液位计保养维修时，被测容器应缓慢降温、降压； （2） 关闭与液位计连接的所有阀门； （3） 当液位计冷却到 100℃以下时才可开启液位计底部的排污阀，排尽后应马上关闭，以 免杂物被磁性浮子吸入。 注意：液位计在 150℃以上时，禁止卸压。
z 磁性液位计的“沉筒距”，是用户必须了解的一个液位计基本参数中的一个重要参数。根据阿基米德定
理，液位计的磁性浮子的浮力取决于磁性浮子的长度和被测液体介质的密度， 液体介质密度越小，磁
性浮子越长，相应主导管自下引液管至底部“沉筒距”的长度也就越长，反之就越短。
① 下表为 UHZ-517C10/C10A/C13/C13A/C14/C23 型液位计典型的液体介质密度与沉筒距对照表，供设
25MPa
-40～100 -196～100 -20～100 -30～200 -30～200
-20～90
≤4.0 ≤4.0 ≤4.0 ≤2.5 ≤2.5 ≤1.0
C17
耐腐型
PP、CPVC:-20~100℃ UPVC：-20～60
≤0.6
C19
耐腐型
-20～80
≤0.6
C20 液体硫磺专用型
≤250
≤1.6
计安装参考。液体介质密度与沉筒距对照表，供设计安装参考。
液体介质密度（kg/m3） 450～470 480～510 520～540 550～580 590～630 640～690
沉筒距长度（mm） 470 410 360 330 290 230
液体介质密度（kg/m3） 700～790 800～890 900～1090 1100～1200 1210 以上
选型表
UHZ-517C□□
系列号
L 排污阀
排污阀
G BK-1/Ex 凸轮磁驱动型液位开关
M CK-1 干簧式液位开关
液位开关
-□ 开关点数（用数字表示）
R 配 LB 型变送器，输出 4～20mA 二线制
R1 配 AT600 型磁致伸缩变送器，输出 4～20mA 二线制 远传变送器 R2 配 AT200 型磁致伸缩变送器，输出 4～20mA 二线制，
C23
卫生标准型
-20～150
≤0.6
密度 g/cm3
0.5~2.0
0.5~2 0.38~2 0.6~2 0.6~2 0.6~2 0.6~2 0.38~1.2 0.38~1.2 0.4~1.2 0.5~2.0 0.5~2.0 0.5~2
0.5~2
0.6~2 0.9~2 0.9~1.2
法兰连接
重量
接液材质 基重 加重
主要技术参数
测量范围：150～8000mm，对中心距超过 8000mm 的或运输条件不允 许超过长度的液位计可采用分段制造 对 UHZ-517C15A 型，中心距超过 6000mm 采用分段制造
精确度：±10mm 介质密度：≥380kg／m3（参见系列表） 介质密度差：≥150kg／m3（测量界位） 工作温度：-40~450℃（参见系列表及产品温－压表） 工作压力：-0.1~25MPa（参见系列表及产品温－压表） 介质粘度：≤0.4Pa.S，对于粘度大的介质或温度低时易结晶的介质，可选用加热夹套型液位计 连接法兰：DN20~DN50 PN0.6~25 法兰标准：采用化工部 1998 年最新颁布的 HG20592-20635-97 法兰标准，其它法兰标准(如 GB、ANSI、
640～690
230
工作压力大于 4.0 MPa 小于 16.0MPa，“沉筒距”的长度见下表：
液体介质密度（kg/m3） 沉筒距长度（mm） 液体介质密度（kg/m3）
沉筒距长度（mm）
550～580
1000
800～890
350
590～630
750
900～1090
300
640～690
680
1100～1200
DN PN
kg kg/m
25
1.0,2. 1Cr18Ni9Ti
5
304
6
5
25 2.5
6.8 6
25 4.0 25 6.4
7.5 6 8.5 7
25 10.0
8.5 7
25
16.0
00Cr17Ni14 M2,304,316L
8.5
7
25 16.0
8.5 7
25 4.0
8.5 4
25 4.0
8.5 5
液体介质密度（kg/m3） 沉筒距长度（mm） 液体介质密度（kg/m3） 沉筒距长度（mm）
450～470
500
700～790
190
480～510
450
800～890
170
520～540
400
900～1090
150
550～580
360
1100～1200
130
590～630
290
1210 以上
110
显示白色。 4. 液位计可根据用户要求配加热夹套或电伴热装置，如用户订货时没有选择该选项，而在安装后
自行采用伴热管路时，必须选用非导磁材料，且自配伴热装置产生的温度不能超过液位计的额定温度。 5. 液位计投入运行时，应先打开上引液管阀门，然后，漫漫开启下引液管阀门，让液体介质平稳
地进入主导管，避免液体介质带着浮子急速上升，造成磁翻柱翻转失灵或翻乱(若遇此现象，可用磁钢 重新校正)。
温度℃
常温
100
150
200
250
300 350～450
压力 MPa
25
18
11
10
12
12.5
13.5
应用须知
z 磁性液位计与容器的上、下引液管间应装有阀门，一方面为开、停表用，另一方面可给检修液位计带
来方便。
z 液位计测量中心距超过 3m，需用加固法兰或耳攀做中间支撑。
z 如果介质温度很高需要配远传变送器或液位控制开关，必须采用真空夹套型产品。
