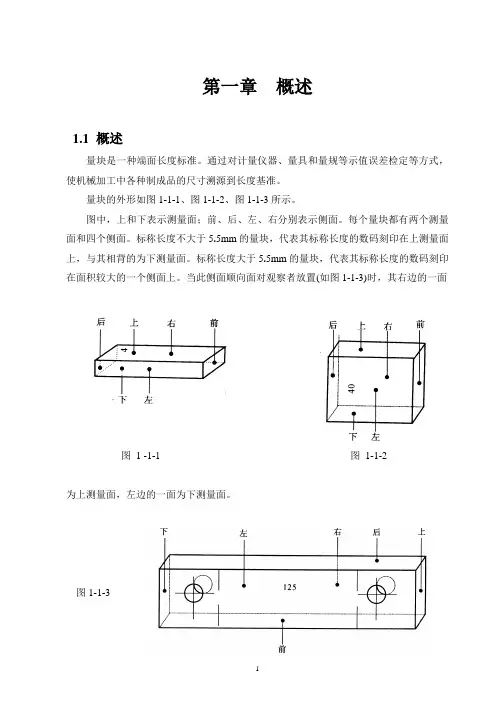

第一章概述1.1 概述量块是一种端面长度标准。

通过对计量仪器、量具和量规等示值误差检定等方式，使机械加工中各种制成品的尺寸溯源到长度基准。

量块的外形如图1-1-1、图1-1-2、图1-1-3所示。

图中，上和下表示测量面；前、后、左、右分别表示侧面。

每个量块都有两个测量面和四个侧面。

标称长度不大于5.5mm的量块，代表其标称长度的数码刻印在上测量面上，与其相背的为下测量面。

标称长度大于5.5mm的量块，代表其标称长度的数码刻印在面积较大的一个侧面上。

当此侧面顺向面对观察者放置(如图1-1-3)时，其右边的一面图 1 -1-1 图1-1-2为上测量面，左边的一面为下测量面。

图1-1-3量块主要以其长度的测量不确定度分等，以量块长度的偏差分级，同时量块各等、级对量块长度变动量和其它性能也有相应要求。

1.2 范围JJG146-2003《量块》检定规程适用于标称长度从0.5mm到1000mm，1等到5等，K级和0级到3级量块的首次检定和后续检定。

第二章 量块的主要计量特性2、术语2.1 量块用耐磨材料制造，横截面为矩形，并具有一对相互平行测量面的实物量具。

量块的测量面可以和另一量块的测量面相研合而组合使用，也可以和具有类似表面质量的辅助体表面相研合而用于量块长度的测量。

2.2 量块的长度l量块一个测量面上的任意点到与其相对的另一测量面相研合的辅助体表面之间的垂直距离。

辅助体的材料和表面质量应与量块相同，见图2-2-1。

注：1 量块任意点不包括距测量面边缘为0.8mm 区域内的点。

2 量块长度包括单面研合的影响。

3 量块长度l 是由数值和长度单位构成的物理量。

2.3 量块的中心长度c l对应于量块未研合测量面中心点的量块长度，见图2-2-1。

2.4 量块的标称长度n l标记在量块上，用以表明其与主单位(m)之间关系的量值。

也称为量块长度的示值。

2.5 任意点的量块长度偏差e任意点的量块长度与标称长度的代数差，即n l l e -=2.6 量块的长度变动量v量块测量面上任意点中的最大长度max l 与最小长度min l 之差，见图2-2-2。

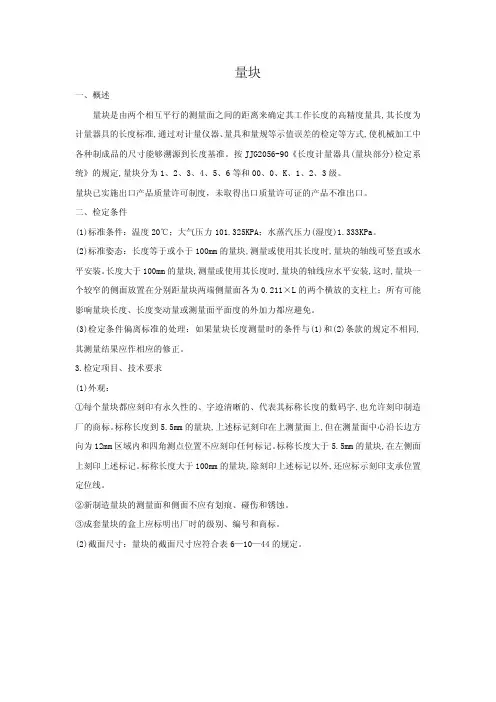

量块一、概述量块是由两个相互平行的测量面之间的距离来确定其工作长度的高精度量具,其长度为计量器具的长度标准,通过对计量仪器、量具和量规等示值误差的检定等方式,使机械加工中各种制成品的尺寸能够溯源到长度基准。

按JJG2056-90《长度计量器具(量块部分)检定系统》的规定,量块分为1、2、3、4、5、6等和00、0、K、1、2、3级。

量块已实施出口产品质量许可制度，未取得出口质量许可证的产品不准出口。

二、检定条件(1)标准条件：温度20℃；大气压力101.325KPA；水蒸汽压力(湿度)1.333KPa。

(2)标准姿态：长度等于或小于100mm的量块,测量或使用其长度时,量块的轴线可竖直或水平安装。

长度大于100mm的量块,测量或使用其长度时,量块的轴线应水平安装,这时,量块一个较窄的侧面放置在分别距量块两端侧量面各为0.211×L的两个横放的支柱上；所有可能影响量块长度、长度变动量或测量面平面度的外加力都应避免。

(3)检定条件偏离标准的处理：如果量块长度测量时的条件与(1)和(2)条款的规定不相同,其测量结果应作相应的修正。

3.检定项目、技术要求(1)外观：①每个量块都应刻印有永久性的、字迹清晰的、代表其标称长度的数码字,也允许刻印制造厂的商标。

标称长度到5.5mm的量块,上述标记刻印在上测量面上,但在测量面中心沿长边方向为12mm区域内和四角测点位置不应刻印任何标记。

标称长度大于5.5mm的量块,在左侧面上刻印上述标记。

标称长度大于100mm的量块,除刻印上述标记以外,还应标示刻印支承位置定位线。

②新制造量块的测量面和侧面不应有划痕、碰伤和锈蚀。

③成套量块的盒上应标明出厂时的级别、编号和商标。

(2)截面尺寸：量块的截面尺寸应符合表6—10—44的规定。

表6—10—44量块的截面尺寸ba&Nb sp;标称尺寸(mm)截面长度a截面宽度b大于到0.5300-0.39-0.05-0.20.510101000350-0.390.05-0.2(3)侧面的平面度、侧面对测量面和侧面之间的垂直度、平行度和倒棱。

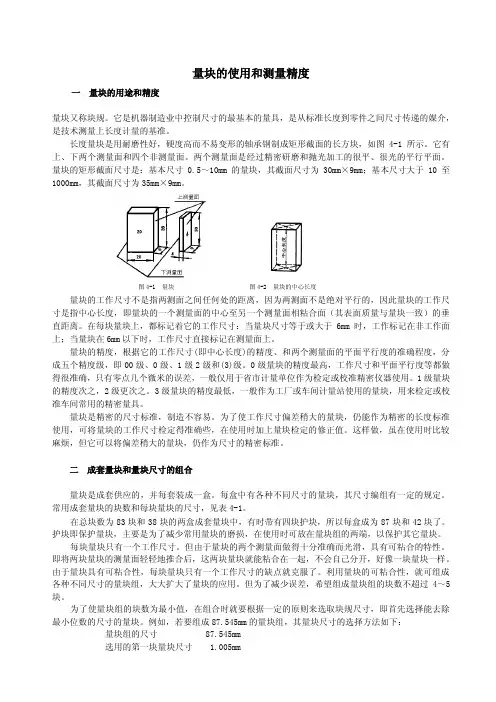

量块的使用和测量精度一量块的用途和精度量块又称块规。

它是机器制造业中控制尺寸的最基本的量具，是从标准长度到零件之间尺寸传递的媒介，是技术测量上长度计量的基准。

长度量块是用耐磨性好，硬度高而不易变形的轴承钢制成矩形截面的长方块，如图4-1所示。

它有上、下两个测量面和四个非测量面。

两个测量面是经过精密研磨和抛光加工的很平、很光的平行平面。

量块的矩形截面尺寸是：基本尺寸0.5～10mm的量块，其截面尺寸为30mm×9mm；基本尺寸大于10至1000mm，其截面尺寸为35mm×9mm。

图4-1 量块图4-2 量块的中心长度量块的工作尺寸不是指两测面之间任何处的距离，因为两测面不是绝对平行的，因此量块的工作尺寸是指中心长度，即量块的一个测量面的中心至另一个测量面相粘合面（其表面质量与量块一致）的垂直距离。

在每块量块上，都标记着它的工作尺寸：当量块尺寸等于或大于6mm时，工作标记在非工作面上；当量块在6mm以下时，工作尺寸直接标记在测量面上。

量块的精度，根据它的工作尺寸(即中心长度)的精度、和两个测量面的平面平行度的准确程度，分成五个精度级，即00级、0级、1级2级和(3)级。

0级量块的精度最高，工作尺寸和平面平行度等都做得很准确，只有零点几个微米的误差，一般仅用于省市计量单位作为检定或校准精密仪器使用。

1级量块的精度次之，2级更次之。

3级量块的精度最低，一般作为工厂或车间计量站使用的量块，用来检定或校准车间常用的精密量具。

量块是精密的尺寸标准，制造不容易。

为了使工作尺寸偏差稍大的量块，仍能作为精密的长度标准使用，可将量块的工作尺寸检定得准确些，在使用时加上量块检定的修正值。

这样做，虽在使用时比较麻烦，但它可以将偏差稍大的量块，仍作为尺寸的精密标准。

二成套量块和量块尺寸的组合量块是成套供应的，并每套装成一盒。

每盒中有各种不同尺寸的量块，其尺寸编组有一定的规定。

常用成套量块的块数和每块量块的尺寸，见表4-1。

量块一、概述量块是由两个相互平行的测量面之间的距离来确定其工作长度的高精度量具,其长度为计量器具的长度标准,通过对计量仪器、量具和量规等示值误差的检定等方式,使机械加工中各种制成品的尺寸能够溯源到长度基准。

按JJG2056-90《长度计量器具(量块部分)检定系统》的规定,量块分为1、2、3、4、5、6等和00、0、K、1、2、3级。

量块已实施出口产品质量许可制度，未取得出口质量许可证的产品不准出口。

二、检定条件(1)标准条件：温度20℃；大气压力101.325KPA；水蒸汽压力(湿度)1.333KPa。

(2)标准姿态：长度等于或小于100mm的量块,测量或使用其长度时,量块的轴线可竖直或水平安装。

长度大于100mm的量块,测量或使用其长度时,量块的轴线应水平安装,这时,量块一个较窄的侧面放置在分别距量块两端侧量面各为0.211×L的两个横放的支柱上；所有可能影响量块长度、长度变动量或测量面平面度的外加力都应避免。

(3)检定条件偏离标准的处理：如果量块长度测量时的条件与(1)和(2)条款的规定不相同,其测量结果应作相应的修正。

3.检定项目、技术要求(1)外观：①每个量块都应刻印有永久性的、字迹清晰的、代表其标称长度的数码字,也允许刻印制造厂的商标。

标称长度到5.5mm的量块,上述标记刻印在上测量面上,但在测量面中心沿长边方向为12mm区域内和四角测点位置不应刻印任何标记。

标称长度大于5.5mm的量块,在左侧面上刻印上述标记。

标称长度大于100mm的量块,除刻印上述标记以外,还应标示刻印支承位置定位线。

②新制造量块的测量面和侧面不应有划痕、碰伤和锈蚀。

③成套量块的盒上应标明出厂时的级别、编号和商标。

(2)截面尺寸：量块的截面尺寸应符合表6—10—44的规定。

表6—10—44量块的截面尺寸ba&Nb sp;标称尺寸(mm)截面长度a截面宽度b大于到0.5300-0.39-0.05-0.20.510101000350-0.390.05-0.2(3)侧面的平面度、侧面对测量面和侧面之间的垂直度、平行度和倒棱。

第一章概述1.1 概述量块是一种端面长度标准。

通过对计量仪器、量具和量规等示值误差检定等方式，使机械加工中各种制成品的尺寸溯源到长度基准。

量块的外形如图1-1-1、图1-1-2、图1-1-3所示。

图中，上和下表示测量面；前、后、左、右分别表示侧面。

每个量块都有两个测量面和四个侧面。

标称长度不大于5.5mm的量块，代表其标称长度的数码刻印在上测量面上，与其相背的为下测量面。

标称长度大于5.5mm的量块，代表其标称长度的数码刻印在面积较大的一个侧面上。

当此侧面顺向面对观察者放置(如图1-1-3)时，其右边的一面图 1 -1-1 图1-1-2为上测量面，左边的一面为下测量面。

图1-1-3量块主要以其长度的测量不确定度分等，以量块长度的偏差分级，同时量块各等、级对量块长度变动量和其它性能也有相应要求。

1.2 范围JJG146-2003《量块》检定规程适用于标称长度从0.5mm到1000mm，1等到5等，K级和0级到3级量块的首次检定和后续检定。

第二章 量块的主要计量特性2、术语2.1 量块用耐磨材料制造，横截面为矩形，并具有一对相互平行测量面的实物量具。

量块的测量面可以和另一量块的测量面相研合而组合使用，也可以和具有类似表面质量的辅助体表面相研合而用于量块长度的测量。

2.2 量块的长度l量块一个测量面上的任意点到与其相对的另一测量面相研合的辅助体表面之间的垂直距离。

辅助体的材料和表面质量应与量块相同，见图2-2-1。

注：1 量块任意点不包括距测量面边缘为0.8mm 区域内的点。

2 量块长度包括单面研合的影响。

3 量块长度l 是由数值和长度单位构成的物理量。

2.3 量块的中心长度c l对应于量块未研合测量面中心点的量块长度，见图2-2-1。

2.4 量块的标称长度n l标记在量块上，用以表明其与主单位(m)之间关系的量值。

也称为量块长度的示值。

2.5 任意点的量块长度偏差e任意点的量块长度与标称长度的代数差，即n l l e -=2.6 量块的长度变动量v量块测量面上任意点中的最大长度m ax l 与最小长度min l 之差，见图2-2-2。

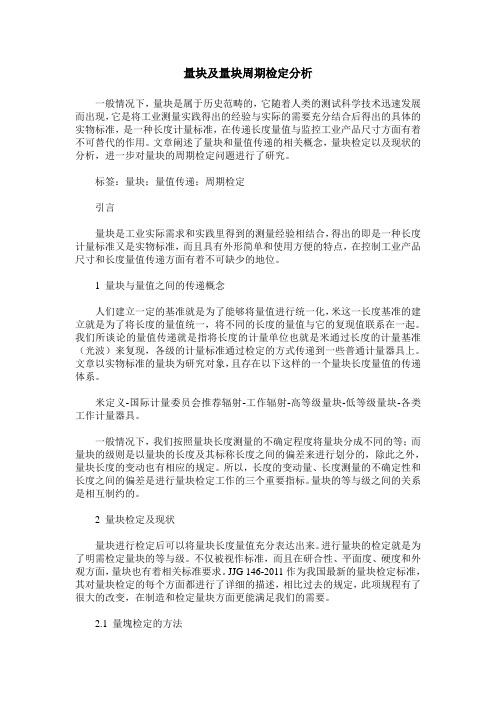

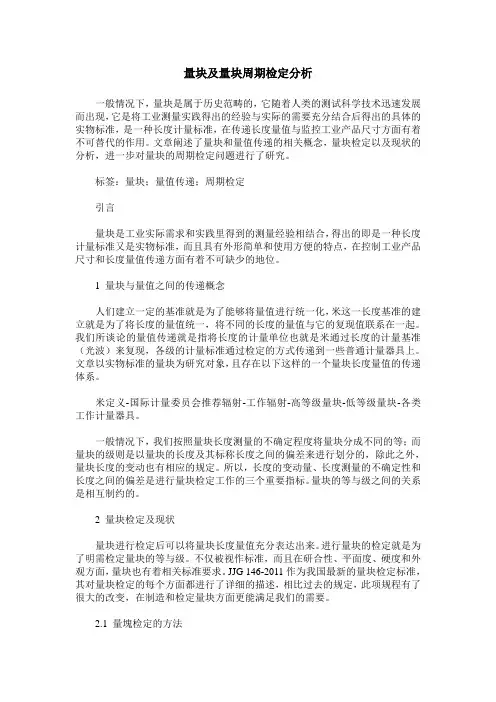

量块及量块周期检定分析一般情况下，量块是属于历史范畴的，它随着人类的测试科学技术迅速发展而出现，它是将工业测量实践得出的经验与实际的需要充分结合后得出的具体的实物标准，是一种长度计量标准，在传递长度量值与监控工业产品尺寸方面有着不可替代的作用。

文章阐述了量块和量值传递的相关概念，量块检定以及现状的分析，进一步对量块的周期检定问题进行了研究。

标签：量块；量值传递；周期检定引言量块是工业实际需求和实践里得到的测量经验相结合，得出的即是一种长度计量标准又是实物标准，而且具有外形简单和使用方便的特点，在控制工业产品尺寸和长度量值传递方面有着不可缺少的地位。

1 量块与量值之间的传递概念人们建立一定的基准就是为了能够将量值进行统一化，米这一长度基准的建立就是为了将长度的量值统一，将不同的长度的量值与它的复现值联系在一起。

我们所谈论的量值传递就是指将长度的计量单位也就是米通过长度的计量基准（光波）来复现，各级的计量标准通过检定的方式传递到一些普通计量器具上。

文章以实物标准的量块为研究对象，且存在以下这样的一个量块长度量值的传递体系。

米定义-国际计量委员会推荐辐射-工作辐射-高等级量块-低等级量块-各类工作计量器具。

一般情况下，我们按照量块长度测量的不确定程度将量块分成不同的等；而量块的级则是以量块的长度及其标称长度之间的偏差来进行划分的，除此之外，量块长度的变动也有相应的规定。

所以，长度的变动量、长度测量的不确定性和长度之间的偏差是进行量块检定工作的三个重要指标。

量块的等与级之间的关系是相互制约的。

2 量块检定及现状量块进行检定后可以将量块长度量值充分表达出来。

进行量块的检定就是为了明需检定量块的等与级。

不仅被视作标准，而且在研合性、平面度、硬度和外观方面，量块也有着相关标准要求。

JJG 146-2011作为我国最新的量块检定标准，其对量块检定的每个方面都进行了详细的描述，相比过去的规定，此项规程有了很大的改变，在制造和检定量块方面更能满足我们的需要。
