煤矿瓦斯等级基本情况表

矿井瓦斯情况及瓦斯防治资金投入****煤矿2010、2011、2012年度经河南省工业和信息化厅批复，属瓦斯矿井，2013年我矿按照《煤矿瓦斯等级鉴定暂行办法》，选择7个测点进行了瓦斯等级鉴定，鉴定结果：矿井总回风巷绝对瓦斯涌出量为2.86m3/min，矿井相对瓦斯涌出量为4.12m3/t。

矿井属瓦斯矿井，已将鉴定结果报集团公司备案。

矿井目前布置两个采区，即11生产采区、21开拓准备采区。

11采区实测瓦斯含量在1.22—9.56m³/t之间，其中仅11191回风顺槽瓦斯含量大于8m³/t，已在井下建立瓦斯抽放泵站，采用顺层瓦斯抽放措施，解决瓦斯问题。

21采区目前施工的三条下山（21采区轨道运输巷、21采区回风下山、21采区运输下山），根据三条下山揭煤期间瓦斯参数测试结果，瓦斯含量在2.27—7.9m³/t之间；结合《河南省新密市超化井田范围外围勘探报告》钻孔资料，21采区范围内最大瓦斯含量为12.94m³/t。

经分析，21采区可能会存在局部高瓦斯区域，为防止发生瓦斯超限与煤与瓦斯突出事故，待21采区专用回风巷及中央风井施工完成后，按照设计要求将建立不小于300m³/min地面瓦斯抽放系统，在施工21采区21041、21081、21021、21061四个工作面布置平行工作面的顺层瓦斯预抽钻孔需投入资金1386.144万元，瓦斯抽采系统需投入685.156万元，具体如下：一、2017年顺层钻孔工程量、资金投入根据计划，2017年21041工作面施工上副巷664米，施工下副巷660米。

设计切巷长120m，煤厚5.5米，平行工作面布置钻孔2层，孔间距3米，需施工钻孔882个，单孔深65米，共计工程量57330米。

每米钻孔需投入资金30元，每个钻孔封孔所需抽放材料费用510元，2017年治理瓦斯共需投入资金216.972万元。

二、2018年顺层钻孔工程量、资金投入1、21041工作面顺层钻孔工程量、资金投入根据计划，2018年21041工作面施工上副巷300米，施工下副巷165米。

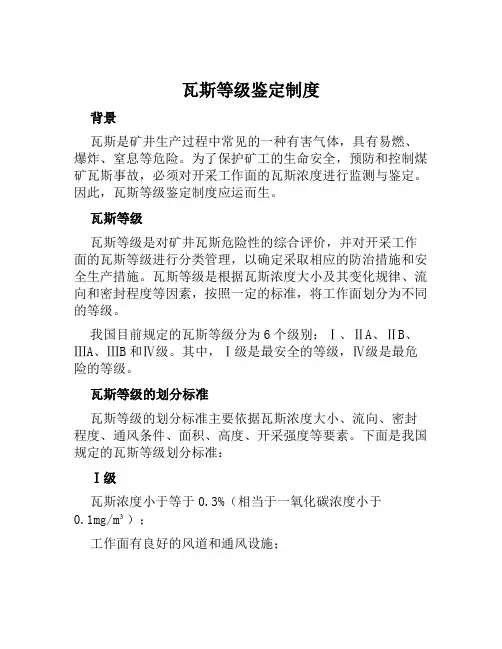

瓦斯等级鉴定制度背景瓦斯是矿井生产过程中常见的一种有害气体，具有易燃、爆炸、窒息等危险。

为了保护矿工的生命安全，预防和控制煤矿瓦斯事故，必须对开采工作面的瓦斯浓度进行监测与鉴定。

因此，瓦斯等级鉴定制度应运而生。

瓦斯等级瓦斯等级是对矿井瓦斯危险性的综合评价，并对开采工作面的瓦斯等级进行分类管理，以确定采取相应的防治措施和安全生产措施。

瓦斯等级是根据瓦斯浓度大小及其变化规律、流向和密封程度等因素，按照一定的标准，将工作面划分为不同的等级。

我国目前规定的瓦斯等级分为6个级别：Ⅰ、ⅡA、ⅡB、ⅢA、ⅢB和Ⅳ级。

其中，Ⅰ级是最安全的等级，Ⅳ级是最危险的等级。

瓦斯等级的划分标准瓦斯等级的划分标准主要依据瓦斯浓度大小、流向、密封程度、通风条件、面积、高度、开采强度等要素。

下面是我国规定的瓦斯等级划分标准：Ⅰ级瓦斯浓度小于等于0.3%（相当于一氧化碳浓度小于0.1mg/m³）；工作面有良好的风道和通风设施；采掘规模和采煤工艺确定，具有较清晰的工作面和煤柱、风道和水坑等空间结构。

ⅡA级瓦斯浓度大于0.3%且小于等于0.6%（相当于一氧化碳浓度大于0.1mg/m³且小于等于0.2mg/m³）；无瓦斯存量或瓦斯量较小时；工作面具有较完备的风道和通风设施；采掘规模和采煤工艺大体确定，具有足够清晰的工作面和煤柱、风道和水坑等空间结构。

ⅡB级瓦斯浓度小于等于0.6%（相当于一氧化碳浓度小于等于0.2mg/m³）；工作面需设置部分中间风巷，或者采取大直径钻孔、贯通巷等方式通风；采掘规模和采煤工艺大体确定，或经过试采确定，具有较为清晰的工作面和煤柱、风道和水坑等空间结构。

ⅢA级瓦斯浓度大于0.6%且小于等于1.0%（相当于一氧化碳浓度大于0.2mg/m³且小于等于0.4mg/m³）；工作面需设置多条中间风巷或者采取大量钻孔通风，且采取一定的防爆措施；采掘规模和采煤工艺大体确定，或经过试采确定，但是存在一定的瓦斯地质条件和采煤工艺等不确定因素。

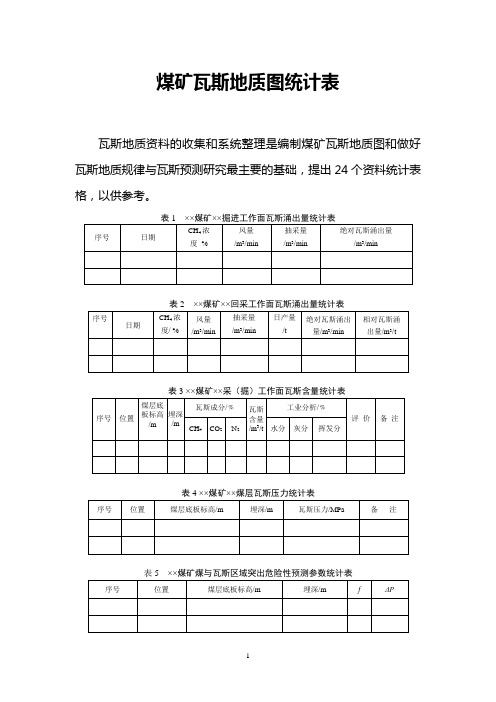

煤矿瓦斯地质图统计表
瓦斯地质资料的收集和系统整理是编制煤矿瓦斯地质图和做好瓦斯地质规律与瓦斯预测研究最主要的基础，提出24个资料统计表格，以供参考。

表2 ××煤矿××回采工作面瓦斯涌出量统计表
表7 ××煤矿××采（掘）工作面煤与瓦斯突出点统计表
表8 ××煤矿××采（掘）工作面煤与瓦斯突出点位置与断层、
煤体结构、顶底板岩性统计表
表9 ××煤矿××采（掘）工作面断层统计表
表10 ××煤矿××采（掘）工作面瓦斯抽放量统计表
表13 ××煤矿大中型断层情况一览表
表17 ××煤矿突水点统计一览表
表18 ××煤矿井下水文钻孔基本情况一览表
注：抗压强度、抗拉强度均在自然状态下测定；抗剪强度在30℃的温度条件下测定。

附录 A 名词解释矿井瓦斯等级：根据矿井的瓦斯涌出量和涌出形式等所划分的矿井瓦斯危险程度等级。

突出煤（岩）层：在矿井井田范围内发生过煤（岩）与瓦斯（二氧化碳）突出的煤（岩）层或者经过鉴定、认定为有突出危险的煤（岩）层。

煤（岩）与瓦斯（二氧化碳）突出矿井：在矿井开拓、生产范围内有突出煤（岩）层的矿井。

正常生产条件：测定区域（矿井、煤层、翼、水平或采区）的实际产量（包括回采和掘进煤产量）达到该区域核定（设计）产量或正常产量60%以上的条件。

非突出煤（岩）层：未被鉴定或认定为突出煤（岩）层的煤（岩）层。

非突出矿井：矿井开拓、生产范围内的煤（岩）层均为非突出煤（岩）层的矿井。

包括低瓦斯和高瓦斯矿井。

高瓦斯矿井等级鉴定：根据实际测定的瓦斯涌出量、瓦斯涌出形式等确定是高瓦斯矿井或低瓦斯矿井的工作。

三期工程：从施工采区车场开始到整个采区布置的掘进工程，包括采区车场、采区上下山、采区变电所、采煤工作面上下顺槽、切眼、运煤通道等工程。

瓦斯喷出：从煤体或岩体裂隙、孔洞、钻孔或爆破孔中大量涌出瓦斯（二氧化碳）的异常涌出现象。

在20m 巷道范围内，涌出瓦斯（二氧化碳）量大于或等于1.0m3/min 且持续8h 以上时定为瓦斯（二氧化碳）喷出。

瓦斯动力现象：指煤矿井下发生的有瓦斯参与或伴随大量瓦斯涌出，且产生明显动力效应的现象。

地质单元：指地质特征相近、未受大的地质构造阻隔的整片煤层区域。

在同一地质单元内，有基本相同的煤质和相近似的地质构造复杂程度、煤层破坏程度、软分层厚度等，区域内煤层基本连续，瓦斯能够沿煤层在区域内顺利流动。

喷孔：钻孔施工过程中，在瓦斯压力的作用下，从钻孔短时、断续喷出瓦斯和煤粉，且喷出距离一般大于0.5m 的异常动力现象。

1茴礼（Q 回i -C 回「Q 进」C 进i）(2)i ――测定班序号，采用三班制的矿井i=1，2，3;采用四班制的矿井i=1，2,3, 4；附录B 矿井瓦斯等级鉴定中瓦斯涌出量计算方法B1绝对瓦斯涌出量计算方法:矿井、采区或工作面等测定区域绝对瓦斯涌出量是指单位时间内该区域涌出的瓦斯总 量，取鉴定月3个测定日中最大的日平均值。

报告编号辽宁省（区、市）调兵山市（县）矿井瓦斯等级测定报告矿井名称：测定年度：测定单位：编制日期：年月日报告编号辽宁省（区、市）调兵山市（县）矿井瓦斯等级测定报告（**年度）矿井名称：**煤矿测定机构（公章）：**公司测定单位负责人（签字）：测定负责人（签字）：测定审核人（签字）：报告审批人（签字）：编制日期：**年8 月5 日**煤矿 **年度瓦斯等级测定人员表测定月份（**年7月）产量统计表矿井：**矿1.矿井基本情况345**矿** 年 7 月62.瓦斯和二氧化碳涌出量测定基础数据表（2-5）**矿** 年 7 月72.瓦斯和二氧化碳涌出量测定基础数据表（2-6）**矿** 年 7 月82.瓦斯和二氧化碳涌出量测定基础数据表（2-7）**矿** 年 7 月92.瓦斯和二氧化碳涌出量测定基础数据表（2-8）**矿** 年 7 月102.瓦斯和二氧化碳涌出量测定基础数据表（2-9）**矿** 年 7 月112.瓦斯和二氧化碳涌出量测定基础数据表（2-10）**矿** 年 7 月122.瓦斯和二氧化碳涌出量测定基础数据表（2-11）**矿** 年 7 月132.瓦斯和二氧化碳涌出量测定基础数据表（2-12）**矿** 年 7 月142.瓦斯和二氧化碳涌出量测定基础数据表（2-13）**矿** 年 7 月152.瓦斯和二氧化碳涌出量测定基础数据表（2-14）**矿** 年 7 月162.瓦斯和二氧化碳涌出量测定基础数据表（2-15）**矿** 年 7 月172.瓦斯和二氧化碳涌出量测定基础数据表（2-16）**矿** 年 7 月183.矿井瓦斯等级测定和二氧化碳测定结果报告表（3-1）**矿** 年 7 月193.矿井瓦斯等级测定和二氧化碳测定结果报告表（3-2）**矿** 年 7 月203.矿井瓦斯等级测定和二氧化碳测定结果报告表（3-3）**矿** 年 7 月213.矿井瓦斯等级测定和二氧化碳测定结果报告表（3-4）**矿** 年 7 月223.矿井瓦斯等级测定和二氧化碳测定结果报告表（3-5）**矿** 年 7 月233.矿井瓦斯等级测定和二氧化碳测定结果报告表（3-6）**矿** 年 7 月243.矿井瓦斯等级测定和二氧化碳测定结果报告表（3-7）**矿** 年 7 月254、矿井通风系统示意图及测点布置情况5、矿井瓦斯来源分析6、矿井煤尘爆炸性鉴定情况7、矿井火灾及煤层自燃倾向性鉴定情况8、煤与瓦斯突出、瓦斯喷出情况9、测定月生产状况及测定结果简要分析10、矿井瓦斯测定结果。

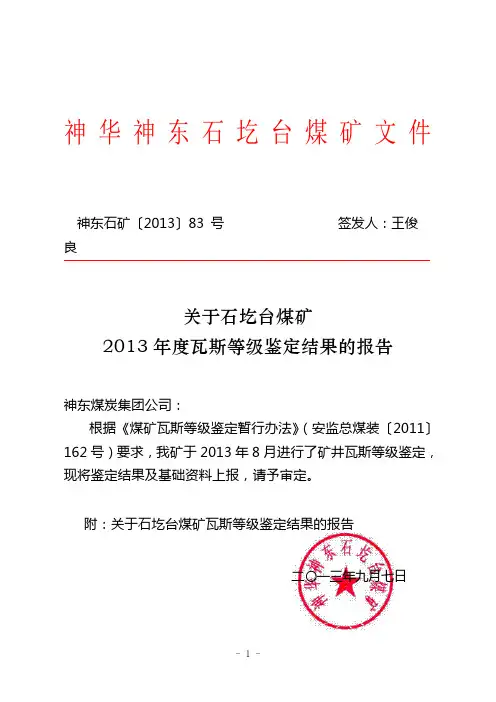

神华神东石圪台煤矿文件神东石矿〔2013〕83号签发人：王俊良关于石圪台煤矿2013年度瓦斯等级鉴定结果的报告神东煤炭集团公司：根据《煤矿瓦斯等级鉴定暂行办法》（安监总煤装〔2011〕162号）要求，我矿于2013年8月进行了矿井瓦斯等级鉴定，现将鉴定结果及基础资料上报，请予审定。

附：关于石圪台煤矿瓦斯等级鉴定结果的报告二〇一三年九月七日神东石圪台煤矿 2013年09月07日印发报告编号陕西省（区、市）榆林市（县）石圪台煤矿瓦斯等级鉴定报告矿井名称：神华神东石圪台煤矿鉴定年度：2013鉴定单位：神华神东煤炭集团有限责任公司编制日期：2013 年09 月01 日报告编号陕西省（区、市）榆林市（县）石圪台煤矿瓦斯等级鉴定报告（2013年度）矿井名称：神华神东石圪台煤矿鉴定机构（公章）：神华神东煤炭集团有限责任公司鉴定单位负责人（签字）：鉴定负责人（签字）：鉴定审核人（签字）：报告审批人（签字）：编制日期：2013 年09 月01日石圪台煤矿2013 年度瓦斯等级鉴定人员表鉴定岗位姓名职称专业主要工作签字组长马俊田高级工通风与安全通风副总副组长王珑助理级采矿工程通风科主任组员何帅印助理级安全工程科员组员刘斌助理级机电科员组员王宁无安全工程科员组员张军助理级安全工程通风副队长组员徐晓洋助理级安全工程通风技术员组员王亮亮助理级安全工程测风员组员何超平无安全工程测风员组员王江平技术员机电一体化测风员组员郑富贵无无瓦检员组员王文无无瓦检员1.矿井基本情况-1矿井交通位置、隶属关系：石圪台煤矿隶属中国神华能源股份有限公司神东煤炭集团公司，位于陕西省榆林市神木县大柳塔镇最北部，行政隶属于神木县大柳塔镇管辖，毗邻内蒙古自治区。

东距包府路30Km，西距包茂高速40Km，大石公路、包神铁路通过矿区，包神铁路沿乌兰木伦河东岸从本井田的西侧通过，交通及运输便利。

矿井煤层、地质构造概况：可采煤层共8层，目前开采12煤、22上、22煤、31煤；神北矿区内总体为一缓缓西倾的大单斜层，在此基础上发育宽缓的波状起伏。

矿井瓦斯等级鉴定规范Specification for identifition of classification ofgaseous mine矿井瓦斯等级鉴定规范1 范围本标准规定了矿井瓦斯等级鉴定的一般要求、鉴定方法和鉴定报告内容。

本标准适用于煤矿井工开采的瓦斯矿井进行矿井瓦斯等级的鉴定。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

AQ 1024煤与瓦斯突出矿井鉴定规范AQ 1018 矿井瓦斯涌出量预测方法3定义本标准采用下列定义。

3.1矿井瓦斯等级 Classification of gaseous mine根据矿井的瓦斯涌出量和涌出形式所划分的矿井等级。

3.2正常生产条件 Condition of normal production测定区域（矿井、煤层、翼、水平或采区）的实际产量（包括回采和掘进煤产量）达到该区域设计产量（或正常产量）的60%以上的条件。

3.3瓦斯喷出 Gas blowout从煤体或岩体裂隙、孔洞、钻孔或炮眼中大量涌出瓦斯（二氧化碳）的异常涌出现象。

在20 m巷道范围内，涌出瓦斯（二氧化硪）量大于或等于1．o m:3／min且持续8h以上时的区域定为瓦斯（二氧化碳）喷出危险区域。

4 鉴定的一般要求4.1 矿进瓦斯等级鉴定以自然井为单位。

4.2 生产矿井和正在建设的矿井应当每年进行矿井瓦斯等级鉴定。

确因矿井长期停产等特殊原因没能进行等级鉴定的矿井，应经省（自治区、直辖市）级负责煤炭行业管理的部门指准后，按上年度瓦斯等级确定。

4.3 矿井在设计前，设计单位根据地质勘探部门提供的煤层瓦斯含量等资料预测的瓦斯涌出量和邻近生产矿井的瓦斯涌出量资料，预测矿井瓦斯等级，作为计算风量和设计的依据。
