服务器IDC液冷机组厂家介绍冷却类型

数据中心常见的制冷方式概述及解释说明1. 引言1.1 概述数据中心是现代社会不可或缺的基础设施，用于存储、处理和传输大量的数据。

然而，随着计算机和服务器的不断发展，它们所产生的热量也越来越多，对数据中心进行有效的制冷成为了一项迫切需要解决的问题。

各种制冷方式因此应运而生，以确保数据中心能够正常运行并保持理想的工作温度。

1.2 文章结构本文将首先对常见的数据中心制冷方式进行概述及解释说明。

然后在接下来的章节中详细介绍每种制冷方式的原理、应用以及优缺点，并进行比较与分析。

最后，文章将展望未来发展趋势并给出结论。

1.3 目的本文旨在提供关于数据中心常见制冷方式的全面介绍，并对每种方式进行详细解释说明。

读者可以通过本文了解到不同制冷方式之间的差异和适用场景，帮助其选择合适的方案来满足自己数据中心制冷需求。

同时，本文也为进一步研究和改进数据中心制冷技术提供了一定程度的参考。

2. 常见的制冷方式2.1 空调制冷方法空调制冷是目前使用最广泛的一种数据中心制冷方式。

它采用了压缩循环制冷系统，利用制冷剂进行热量的吸收和释放。

该方法通过将新鲜空气进入数据中心并经过过滤、降温后供应给设备以保持其正常工作温度。

在此过程中，空调系统将热量排出建筑物外部或转移到其他区域。

2.2 液冷制冷方法液冷制冷方法是另一种常见的数据中心制冷技术。

与空调制冷不同，液冷系统通过将液体直接引入数据中心设备或机架内部来实现散热。

这些液体可以是水或者具有良好热传导性能的液态金属（如液态铜）等。

利用此方法，数据中心可以更高效地移除设备产生的热量。

相较于空调制冷方式，液态散热具有更高的换热效率和更少的能量消耗。

2.3 相变材料制冷方法相变材料制冷是一种新兴而有潜力的数据中心制冷技术。

相变材料是一种可以在特定温度范围内完成相变（如固态到液态）的物质。

当相变材料吸收热量时，它会发生相变并储存大量的热能。

而当环境温度下降时，相变材料会释放储存的热量从而保持设备的正常工作温度。

数据中心大型冷冻水系统介绍随着互联网行业高速发展，数据业务需求猛增，数据中心单机柜功率密度增加至6~15kw，数据中心的规模也逐渐变大，开始出现几百到上千个机柜的中型数据中心。

随着规模越来越大，数据中心能耗急剧增加，节能问题开始受到重视。

在办公建筑中大量采用的冷冻水系统开始逐渐应用到数据中心制冷系统中，由于冷水机组的COP 可以达到6以上，大型离心冷水机组甚至更高，采用冷冻水系统可以大幅降低数据中心运行能耗。

冷冻水系统主要由冷水机组、板式换热器、冷却塔、冷冻水泵、冷却水泵以及通冷冻水型专用空调末端组成。

系统采用集中式冷源，冷水机组制冷效率高，冷却塔放置位置灵活，可有效控制噪音并利于建筑立面美观，达到一定规模后，相对于直接蒸发式系统更有建造成本和维护成本方面的经济优势。

1、冷水机组冷水机组包括四个主要组成部分：压缩机，蒸发器，冷凝器，膨胀阀，从而实现了机组制冷制热效果。

中大型数据中心多采用离心式水冷冷凝器冷水机组。

冷水机组的作用：为数据中心提供低温冷冻水。

原理：冷水机组是利用壳管蒸发器使水与冷媒进行热交换，冷媒系统在蒸发器内吸收高温冷冻水（21℃）水中的热量，使水降温产生低温冷冻水（15℃）后，通过压缩机的作用将热量带至壳管式冷凝器，由冷媒与低温冷却水水进行热交换，使冷却水吸收热量后通过水管将热量带出到外部的冷却塔散热。

如图，开始时由压缩机吸入蒸发制冷后的低温低压制冷剂气体，然后压缩成高温高压气体送冷凝器；高压高温气体经冷凝器冷却后使气体冷凝变为常温高压液体；当常温高压液体流入热力膨胀阀，经节流成低温低压的湿蒸气，流入壳管蒸发器，吸收蒸发器内的冷冻水的热量使水温度下降；蒸发后的制冷剂再吸回到压缩机中，又重复下一个制冷循环。

2、板式换热器当过渡季节及冬季室外湿球温度较低时，可以使用板式换热器利用间接水侧自然冷却技术为数据中心制冷。

间接水侧自然冷却技术指利用室外较低的湿球温度通过冷却塔来制备冷水，部分或全部替代机械制冷的一项技术，冷却塔自然冷却属于水侧自然冷却，冷却塔自然冷却是目前数据中心采用最多的自然冷却技术之一。

数据中心常见冷却方式介绍（4）：双冷源型精密空调系统数据中心机房内部温湿度环境的控制要依靠室内空调末端得以实现，机房空调具有高效率、高显热比、高可靠性和灵活性的特点，能满足数据中心机房日益增加的服务器散热、湿度恒定控制、空气过滤及其他方面的要求。

随着不同地域PUE的严苛要求以及高密度服务器的广泛应用，数据中心新型的冷却方式被越来越开发及使用。

下面分别介绍几种数据中心传统与新型的冷却方式。

1. 双冷源精密空调系统组成
双冷源精密空调配置两套不同/独立的制冷盘管组成，本文主要介绍风冷直接蒸发式/冷冻水型双冷源精密空调机组，机组组成如下图所示。

机组主要由框架、室内EC风机、控制系统、进出风温湿度传感器、冷冻水盘管、电磁两通调节阀（电动球阀）、冷冻水管路；氟利昂蒸发器盘管、冷凝器盘管、压缩机、节流阀、干燥过滤器、氟利昂管路等组成。

图1 双冷源精密空调机组结构图
2.系统运行控制原理图
该机组由风冷直接蒸发制冷系统和冷冻水盘管组成。

机组正常运行时优先使用冷冻水系统，当冷冻水系统无法满足制冷需求（回风温度、出风温度持续偏高）或冷冻水系统故障（冷冻水中断、冷冻水供水温度持续偏高）时，机组控制器自动启动风冷直接蒸发制冷系统。

水冷双冷源系统与风冷双冷源系统结构类似，只是冷凝器的冷却方式不同，具体差异可查看前几篇文章。

3.产品特点及应用
（1）一般核心IT设备机房会配置双冷源精密空调，提高制冷的连续性。

（2）设备投资成本较高，提高了制冷安全系数。

（3）由于在同一框架内安装两套盘管，体积较大，设备重量较大，对空间及荷载有较高要求。

数据中心常见冷却方式介绍数据中心机房内部温湿度环境的控制要依靠室内空调末端得以实现，机房专用精密空调具有高效率、高显热比、高可靠性和灵活性的特点，能满足数据中心机房日益增加的服务器散热、湿度恒定控制、空气过滤及其他方面的要求。

数据中心传统冷却方式主要有：风冷型直接蒸发式空调机组、水冷型直接蒸发式空调机组、冷冻水型空调系统、双冷源空调系统。

传统数据中心冷却方式存在传热效率低、局部热点难以消除以及制冷系统能耗大等问题。

针对常规机房能耗较高及使用局限性的问题，数据中心行业新型的冷却方式被越来越开发及使用。

新型的冷却方式有：风侧自然冷却技术、水侧自然冷却技术和热管自然冷却技术等。

下面分别介绍这几种数据中心传统与新型的冷却方式。

1. 风冷型直接蒸发式空调系统风冷型直接蒸发式空调系统如图一所示，机组主要有框架、压缩机、蒸发器、冷凝器、电子调节阀、室内风机、室外风机、机组控制系统、温湿度传感器等组成室外侧翅片换热器作为冷凝器，室内侧翅片换热器作为蒸发器，压缩机排出的制冷剂高温气体在室外侧翅片换热器冷凝成液体后，经膨胀阀节流降压成为低温气液混合体，再流入室内侧翅片换热器，吸收热量蒸发后回到压缩机，完成一个制冷循环; 同时，从室内来的回风经过室内侧蒸发器后则被冷却降温，处理后的冷风由室内侧风机再送入室内。

2. 水冷型直接蒸发式空调系统水冷型直接蒸发式空调系统，室内机配置水冷冷凝器，由室外冷却塔提供冷却水。

机组冷凝器、蒸发器均在室内机组内，制冷循环系统管路短。

风冷型与水冷型直接蒸发式空调系统的主要区别在于冷凝器的冷却方式。

所有机组的冷却水可以做到一个系统当中，由水泵为冷却水循环提供动力。

3. 冷冻水型空调系统冷冻水型精密空调系统一般由冷水机组、冷却塔、冷冻水泵、冷却水泵、冷冻水型精密空调、管路及附件组成。

冷冻水型空调机组，采用冷水机组或板式换热器提供冷冻水，对机房进行温湿度控制。

冷冻水型精密空调具有高能效、结构紧凑、可远距离输送冷量的特点。

服务器水冷方案1. 引言服务器的散热问题一直是服务器设计与运维中的重要问题之一。

目前，常见的服务器散热方式有空气散热和水冷散热两种。

本文将重点介绍服务器水冷方案，在保证服务器性能的同时提高散热效果。

2. 水冷散热原理水冷散热是利用水的高导热性能，通过水冷系统将热量从散热源传递至冷却介质，最终散热出去，以达到散热降温的目的。

其主要原理如下： - 首先，热源物体（如服务器CPU）产生热量； - 热量通过水冷系统中的冷却液吸收，转化为热量携带的液体； - 冷却液在管道中流动，将热量带到散热设备（如散热器）； - 散热器将热量传递给空气或其他冷却介质，并进行散热； - 冷却介质带走热量，散热降温。

3. 服务器水冷方案实施步骤要实施服务器水冷方案，需要以下步骤：3.1 选择合适的水冷散热设备选择适用于服务器的水冷散热设备是实施水冷方案的首要步骤。

一般来说，需要考虑以下几个因素： - 散热器尺寸：确保散热器大小适应服务器内部空间； - 散热效率：要选择具有良好散热效果的散热器，以确保服务器的稳定性和性能； - 噪音：尽量选择噪音较小的散热器，避免干扰到服务器工作环境。

3.2 安装水冷设备安装水冷设备时需要注意以下几点： - 检查服务器内部空间，并确保安装水冷设备不会影响其他硬件组件的正常工作； - 安装散热器并与服务器CPU或其他热源连接，确保连接牢固； - 安装冷却介质的水泵和水箱，并确保水流畅通； - 安装冷却系统的管道，保证冷却液的流动和循环。

3.3 测试与维护安装完成后，需要进行测试和维护以确保水冷方案正常运行： - 运行服务器并监控温度，确保散热效果良好； - 定期检查水冷系统，保证水流畅通和水泵正常工作； - 定期清理散热器和冷却系统，防止灰尘和污垢堵塞管道； - 定期更换冷却液，保证冷却液的良好热传导性能。

4. 服务器水冷方案的优势与劣势服务器水冷方案相比于空气散热方案，具有以下优势： - 散热效果好：水的高导热性能使得水冷方案能更快速地带走热量，有效降低服务器温度； - 降噪效果好：相比于风扇噪音，水泵的噪音更低，提供了更安静的工作环境； - 可扩展性强：水冷方案可以通过增加散热器和冷却管道等方式进行扩展，以应对未来服务器性能提升的需求。

数据中心设备散热水冷机风冷和液冷冷却方式介绍随着数据中心的进展建设中，其能耗要求在不绝降低，数据中心设备散热水冷机的液冷冷却方式是使用液体作为冷媒为发热部件散热的一种技术，接下来为您介绍风冷和液冷的冷却方式。

一、数据中心风冷冷却方式介绍以前数据中心设备散热水冷机以风冷为主，风冷是将空气作为冷媒，把服务器主板、CPU等散发出的热量传递给散热器模块，再利用风扇或空调制冷等方式将热量吹走，这也是散热系统消耗数据中心近半电力的重要原因。

风冷包含直接空气自然冷技术和间接空气自然冷技术。

直接空气自然冷可以依据室外温度结合机械制冷给数据中心内部设备散热，这种技术能效高，但空气质量的不确定性会带来较大风险，特别是室外空气湿度过高或者有害气体过多会对IT设备造成损坏。

为了躲避这种情况发生，近些年的数据中心开始采纳间接空气自然冷技术，将室外冷空气通过空气热换器对室内热空气进行冷却，躲避室外空气进入数据中心内部，受环境影响较直接冷较小。

这两种风冷技术效率都比较高，但对环境和安装要求较高，会对IT设备造成损耗降低牢靠性。

随着数据中心规模加添及单机柜功率密度加添，对制冷也提出了更高要求，面对下一代IT系统的液冷技术应运而生。

二、数据中心液冷冷却方式介绍液冷作为当前数据中心设备散热水冷机的散热方式，通过外部冷却水或冷冻水系统实现系统换热，实在是使用高比热容的液体作为传热工作介质来充足IT设备（如服务器）的冷却需求。

目前，基于液冷技术的主流方案包含冷板式液冷和浸没式液冷两种。

冷板式液冷也称间接式液冷，也就是冷媒和被冷却对象分别，不会直接接触。

通过液冷等热传导部件，将被冷却对象的热量传递到冷媒中。

一般冷板式液冷只用于冷却CPU、内存等关键器件，只占总发热量的一半左右，因此还需要搭配风冷散热，可以削减IT设备自带风扇的数量和电耗，实现很大程度的。

浸没式液冷也叫直接式液冷，是将IT设备包含服务器主板、CPU、内存等发热量大的元器件全部浸入冷却液中，用冷却液体替代空气给IT设备降温，让被冷却对象与冷媒直接接触，因发热元器件冷却均匀度更好，可以选择肯定温度下相变的液体。

数据中心冷却[1]：热回收数据中心热回收是对数据中心空调系统的余热进行收集并回收利用，进而达到能源高效利用，提升热经济性。

由于数据中心全年处在运行状态，产生的余热量大且品质稳定，但温度水平较低，使得热利用面临效益低下问题，故数据中心余热回收利用是一个值得探讨的挑战性问题。

目前，数据中心热回收技术主要是通过收集冷凝器产生的余热满足周围建筑的供暖和生活热水需求。

图1数据中心典型的冷却系统数据中心热回收过程可分成三个组成部分。

首先是在数据中心侧，对其进行冷却，收集产生的余热。

接着将数据中心收集到的余热与热回收循环水换热，循环水温度通过热泵提升达到供暖设计温度后进入蓄热水箱进行统一的热管理，最后经水箱调节后进入民用供暖管网。

图2热回收过程示意图以冷板式液冷数据中心的热回收过程为例。

其散热包括两部分——冷板芯片散热及其他电气元器件的风冷散热。

由于液冷可以达到承受较高的水温，因此室外可采用干冷器直接散热，在液冷高温回水返回干冷器前进入串联的液冷散热热回收换热器，与管网回水换热，再送至用户端完成整个热回收过程。

同时冷板式液冷数据中心还有20%-30%左右的热量需通过风冷散热。

风冷散热可采用传统冷冻水精密空调末端制冷，利用全热回收冷水机组在制冷同时进行热回收，并配置闭式冷却塔平衡散热及热回收量。

此外，在闭式冷却塔与冷冻水系统之间可设置自然冷却换热器，供低温季节进行自然冷却。

图3冷板式液冷数据中心热回收示意图在目前的数据中心中使用冷凝热回收，满足周围建筑供暖和生活热水已经有许多成功的案例，例如瑞典的斯德哥尔摩数据中心，其产生的热量可满足2万套现代住宅公寓的供暖；国内腾讯在天津滨海的数据中心，其产生的余热可满足5100多户居民的用热需求。

热回收技术在数据中心中的应用，能够有效解决因数据中心散热导致的热岛效应，同时提高能源利用效率。

相信随着热回收技术的发展，还会有更多不同的余热利用形式在数据中心得以成功应用。

数据中心冷却[2]：冰蓄冷冰蓄冷技术是一种利用夜间用电低谷时段，把冷量以冰的形式储存起来，在白天用电高峰时段将储存的冷量释放出来，通过“削峰填谷”的运作方式，提高能源利用效率，优化资源配置的制冷技术。

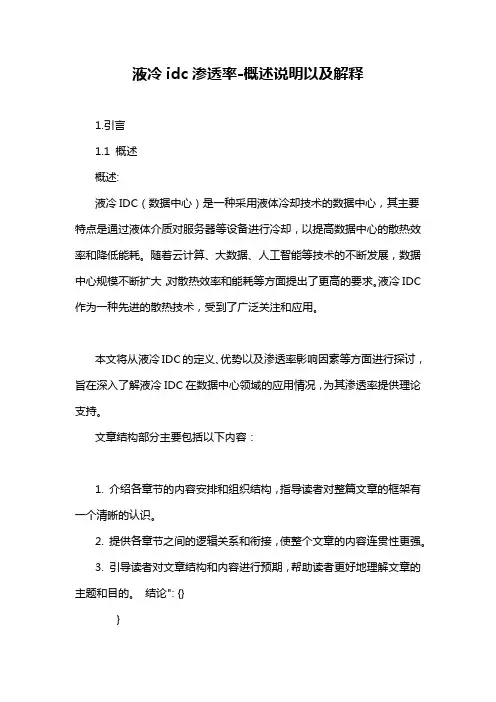

液冷idc渗透率-概述说明以及解释1.引言1.1 概述概述:液冷IDC（数据中心）是一种采用液体冷却技术的数据中心，其主要特点是通过液体介质对服务器等设备进行冷却，以提高数据中心的散热效率和降低能耗。

随着云计算、大数据、人工智能等技术的不断发展，数据中心规模不断扩大，对散热效率和能耗等方面提出了更高的要求。

液冷IDC 作为一种先进的散热技术，受到了广泛关注和应用。

本文将从液冷IDC的定义、优势以及渗透率影响因素等方面进行探讨，旨在深入了解液冷IDC在数据中心领域的应用情况，为其渗透率提供理论支持。

文章结构部分主要包括以下内容：1. 介绍各章节的内容安排和组织结构，指导读者对整篇文章的框架有一个清晰的认识。

2. 提供各章节之间的逻辑关系和衔接，使整个文章的内容连贯性更强。

3. 引导读者对文章结构和内容进行预期，帮助读者更好地理解文章的主题和目的。

结论": {}}}}请编写文章1.2 文章结构部分的内容1.3 目的：本文旨在探讨液冷IDC的渗透率问题，通过分析液冷IDC的定义、优势以及影响渗透率的因素，进一步了解液冷技术在数据中心领域的应用和发展情况。

同时，通过对液冷IDC渗透率特点的总结和未来发展趋势的展望，为相关行业提供参考和借鉴，推动液冷技术在数据中心建设中的应用和推广，实现数据中心的高效运行和可持续发展。

2.正文2.1 液冷IDC的定义液冷IDC是指利用流体冷却技术，通过将液体直接引入数据中心设备或系统中，以达到降低温度、提高散热效率的目的。

液冷IDC通常包括液冷板、冷却管路、冷凝器等主要组件，通过循环流动的冷却剂实现对设备的冷却。

相比于传统的空气冷却方式，液冷IDC能够更有效地吸收设备产生的热量，提高了数据中心的运行效率和稳定性。

液冷IDC的设计和实施需要充分考虑设备的散热需求、冷却系统的可靠性和安全性等因素，以确保数据中心的稳定运行和长期发展。

液冷IDC在近年来逐渐成为数据中心建设的一种重要趋势，为满足数字化时代对于高性能计算和大数据处理的需求提供了重要支持。

数据中心冷板式液冷随着信息技术的快速发展，数据中心的规模和功耗也不断增加。

为了应对数据中心散热问题，冷板式液冷技术应运而生。

冷板式液冷技术通过将液体直接引入服务器内部，将热量快速带走，提高散热效率，保证数据中心的稳定运行。

冷板式液冷技术是一种高效的散热方式，其原理是将液体通过散热板直接与服务器内部的散热片接触，通过传热来带走服务器产生的热量。

相比传统的空气散热方式，冷板式液冷技术具有更好的散热效果和更低的噪音。

冷板式液冷技术具有许多优势。

首先，它可以提高散热效率。

由于液体的导热性能比空气要好得多，因此冷板式液冷技术可以更快速地将热量从服务器中带走，降低服务器温度，提高数据中心的整体散热效果。

冷板式液冷技术可以降低能耗。

相比传统的空气散热方式，冷板式液冷技术可以更精确地控制服务器的温度，避免过度冷却或过热，从而减少能耗。

此外，冷板式液冷技术还可以减少风扇的使用，降低噪音，提升工作环境的舒适度。

冷板式液冷技术还具有空间利用率高的优势。

由于冷板式液冷技术可以将液体引入服务器内部进行散热，无需额外的空间来放置散热设备，因此可以更好地利用数据中心的空间。

冷板式液冷技术还具有良好的可扩展性。

随着数据中心规模的不断扩大，冷板式液冷技术可以根据需求增加液冷设备的数量，以适应数据中心的发展。

尽管冷板式液冷技术有许多优势，但也存在一些挑战。

首先是成本问题。

相比传统的空气散热方式，冷板式液冷技术需要投入更多的成本来建设和维护。

其次是液体泄漏的风险。

液体泄漏可能对服务器和数据中心的安全造成威胁，因此需要采取相应的安全措施来防止泄漏事故的发生。

为了克服这些挑战，研究人员和厂商们正在不断改进冷板式液冷技术。

他们致力于提高冷板式液冷技术的安全性和可靠性，并降低成本。

同时，他们还在研发更加高效的液冷设备，以提高散热效率。

总的来说，数据中心冷板式液冷技术是一种高效、节能、可扩展的散热技术。

它可以提高数据中心的散热效果，降低能耗，提升工作环境的舒适度。

机房液冷机柜水冷机介绍不同冷却方式的区分机房液冷机柜水冷机（液冷CDU调配单元）是冠亚制冷生产的为数据中心供给液冷解决方案。

除了液冷的冷却方式外，市面上还有风冷的冷却方式，那么，这两种冷却方式有什么特点以及区分呢？一、风冷冷却风冷系统比液体系统便宜得多，它们不需要调整或专用流体而且由较少组件构成，这些组件比液体系统的组件更加经济实惠。

由于它们不存在液体泄漏而且削减了组件损坏，所以它们的故障方式也较少。

除了具有更高的牢靠性和更低的本钱以外，风冷系统还更易于改装或升级。

风冷的局限在典型应用中，空气冷却系统由挤压或粘合的翅片散热器构成，通常还有风扇。

当牢靠性是一个紧要因素时，工程师可能会放弃风扇，而是选择无源解决方案。

自然对流和强制对流都有局限性。

自然对流受到散热所需的总表面积的限制；这需要大型，沉重的解决方案，这些解决方案通常是不切实际的。

强制对流解决方案受到压降的限制。

具有大表面积的散热器在可行的体积中产生大量的空气阻力，从而拦阻流量，从而拦阻风扇可以产生的传热。

较大的强制对流解决方案也需要更大或更多的风扇，从而加添了解决方案产生的噪声量。

然而，风冷解决方案的限制是热性能，空气不具有与液体相同的汲取和传递热量的本领。

在肯定的阈值下，空气冷却成为一种不足的解决方案，液体冷却是必须的。

二、液体冷却机房液冷机柜水冷机的液体转移热量的本领比相同质量的空气的本领高，这样就能在更小解决方案中实现更高的热性能。

液体冷却系统是液压回路，通常由以下各元件构成：冷板，与热源和设备相互作用；泵，使流体循环通过系统；和热交换器，从设备排出液体所汲取的热量。

液体冷板的工作包络远小于风冷为相同应用所采纳的散热片。

另外，机房液冷机柜水冷机可以在对性能造成影响小的情况下，将多个冷板连接至同一交换器。

液体冷却允许对冷却系统进行额外掌控，由于它能掌控冷却板的入口温度以及流速。

机房液冷机柜水冷机应用于半导体生产过程中及测试环节的温度掌控，冠亚制冷在系统中应用多种算法（PID、前馈PID、无模型自建树算法），实现系统快速响应、较高的掌控精度。

数据中心常见冷却方式介绍（5）：AHU风墙空调数据中心机房内部温湿度环境的控制要依靠室内空调末端得以实现，机房空调具有高效率、高显热比、高可靠性和灵活性的特点，能满足数据中心机房日益增加的服务器散热、湿度恒定控制、空气过滤及其他方面的要求。

随着不同地域PUE的严苛要求以及高密度服务器的广泛应用，数据中心新型的冷却方式被越来越开发及使用。

下面分别介绍几种数据中心传统与新型的冷却方式。

1. AHU风墙空调系统组成AHU（Air Handle Unit）组合式空调箱:主要是抽取室内空气(return air) 和部份新风以控制出风温度和风量来并维持室内温度。

AHU机组组成如下图所示。

机组主要由框架、两到多组冷冻水盘管、室内EC风机、电磁两通调节阀、控制系统、进出风温湿度传感器、室外新风温湿度传感器、室外新风调节阀、室内回风调节阀、加湿系统、冷冻水管路等组成。

图1 AHU机组结构图2. 运行原理2.1 AHU风墙空调本体两种运行模式第一种模式为内循环模式，AHU机组放置在空调机房，侧送风至主机房，冷却IT服务器，热排风经热通道顶部设置的回风口进入吊顶静压箱，回至空调机组。

每台AHU机组配有空气过滤段，多个冷冻水盘管，多个EC风机，控制单元。

第二种运行模式为风侧自然冷却模式，AHU机组放置在空调机房，侧送风至主机房，冷却IT服务器，热排风经热通道顶部设置的回风口进入吊顶静压箱，根据室外空气焓值（温度、湿度计算得出）控制新风、回风、排风的比例，充分利用室外新风，节约能源。

图2 AHU系统原理图2.2 AHU风机转速控制逻辑送风机转速控制主要依据是AHU回风温度进行转速调速，当控制器检测到回风温度升高后，控制器将发指令让风机转速提高，同时根据监测到的送风静压值异常时可晋级停止风机运转。

空调检测到的实际的回风温度与设定的回风温度的差值作为风机转速调节的依据。

图3 风机转速控制逻辑2.3 AHU电磁两通阀控制逻辑冷冻水流量控制主要依据为空调的送风温度，当送风温度高于送风温度设定值时增大水流量；当送风温度低于送风温度设定值时减小水流量；冷冻水流量的控制也可以设为依据远程IT机房的温度值控制。

浸没式液冷系统的液冷技术分类应对大数据、超密度计算的能耗，浸没式液冷系统使用浸没式液冷技术替代传统空气冷却技术，来对计算机设备进行冷却，是一种相对成熟的散热解决方案。

浸没式液冷系统的液冷技术的分类目前浸没式液冷系统的浸没式液冷有以下几种分类：冷板式、喷淋式、浸没式（又分两相、单相液冷）。

1、冷板式：浸没式液冷系统将液冷冷板固定在服务器的重要发热器件上，依靠流经冷板的液体将热量带走实现散热目的。

冷板液冷解决了服务器里发热量大的器件的散热，其他散热器件还得依靠风冷。

所以浸没式液冷系统采纳冷板式液冷的服务器也称为气液双通道服务器。

冷板的液体不接触被冷却器件，中心采纳导热板传热，安全性高。

2、喷淋式：在浸没式液冷系统顶部储液和开孔，依据发热体位置和发热量大小不同，让冷却液对发热体进行喷淋，实现浸没式液冷系统冷却的目的。

喷淋的液体和被冷却器件直接接触，冷却效率高；但液体在喷淋的过程中碰到高温物体会有飘逸和蒸发觉象，雾滴和气体沿机箱孔洞缝隙散发到机箱外面，造成机房环境清洁度下降或对其他设备造成影响。

3、浸没式：浸没式液冷系统将发热元件直接浸没在冷却液中，依靠液体的流动循环带走服务器等设备运行产生的热量。

浸没式液冷是典型的直接接触型液冷。

由于发热元件与冷却液直接接触，散热效率更高，噪音更低，可解决防高热谜底。

浸没式液冷分为两相液冷和单相液冷，散热方式可以采纳干冷器和冷却塔等形式。

（1）两相液冷浸没式液冷系统的冷却液在循环散热中发生相变。

两相液冷传热效率更高，但掌控相对多而杂。

相变过程中压力会发生变更，对容器要求高，使用过程中冷却液易受污染。

（2）单相液冷浸没式液冷系统的冷却液在循环散热过程中始终维持液态，不发生相变，故要求冷却液的沸点较高，这样冷却液挥发流失掌控相对简单，与IT设备的元器件兼容性比较好，但相比两相液冷，其效率较低。

依据实际应用场景，可采纳干冷器或冷却塔散热。

常见数据中心冷却系统（二）引言概述：数据中心是现代信息技术的重要基础设施，为了保障数据中心设备的正常运行，冷却系统是不可或缺的。

本文将探讨常见的数据中心冷却系统，以便更好地了解和选择适合的冷却系统。

一、空调冷却系统1. 精密空调系统：采用高精度温度控制和湿度控制，保证数据中心的环境稳定性。

2. 风冷式空调系统：利用强制循环冷却的原理，通过风扇将热空气带出，保持数据中心的良好散热效果。

3. 水冷式空调系统：利用冷却水循环系统，通过水冷却设备将热量带走，确保数据中心的正常工作温度。

二、自然冷却系统1. 自然风冷却系统：利用室外空气的自然对流，通过设计合理的进气口和出气口，提供充足的新鲜空气和散热效果。

2. 冷水柜系统：通过提供冷却水来冷却设备，而冷却水则是通过地下水或蓄冷塔来提供的，既节能又环保。

三、间接蒸发冷却系统1. 蒸发式冷却系统：通过蒸发冷却原理，将冷却水喷洒在热交换器上，通过风扇将热空气带走，实现数据中心的降温。

2. 吸附式冷却系统：利用化学吸附材料吸附水分和热量，通过脱附过程将热量带走，达到冷却效果。

四、直接蒸发冷却系统1. 直接蒸发冷却系统：将冷却介质和空气直接接触，通过物质的蒸发吸热原理，将数据中心的热量带走。

2. 溴化锂吸收式制冷系统：利用溴化锂和水的吸收－脱吸附过程，实现对热能的吸收和释放，对数据中心进行冷却。

五、液体冷却系统1. 直接水冷系统：将冷却介质直接引入设备，通过水管将热量带走，有效降低设备的工作温度。

2. 直接液体冷却系统：利用低沸点液体来吸收设备的热量，通过循环将热量带走，确保数据中心的正常运行。

总结：选择适合的数据中心冷却系统对于数据中心的正常运行至关重要。

通过本文的讨论，我们了解到了常见的数据中心冷却系统，包括空调冷却系统、自然冷却系统、间接蒸发冷却系统、直接蒸发冷却系统和液体冷却系统。

根据具体需求和资源条件，可以选择适合的冷却系统来提高数据中心的运行效率和稳定性。

数据中心（IDC机房）空调冷却系统分类及散热特点合理、有效、最大化利用室外天然自然冷源，降低空调系统的能耗、提高空调系统全年运行效率是空调系统设计建设的基本原则。

在满足服务器设备正常安全运行需要的空气温度、湿度、洁净度的条件下，空调系统的冷却热交换环节少、各环节换热效率高、换热距离短，快速地把服务器散热带出机房，是数据中心选择空调冷却系统形式、提高冷却效率的关键，也是今后数据中心冷却系统发展的方向。

1、数据中心机房的散热特点数据中心机房内服务器设备散热属于稳态热源，服务器全年不间断运行，这就需要有一套全年不间断运行的空调冷却系统，把服务器散热量排至室外大气或其他自然冷源中。

为保证服务器的冷却需要，即使在冬季也需要提供相应的冷却系统运行。

随着IT 技术的不断发展，机柜的功率密度不断提高。

几年前，服务器机柜功率大多在1~2kW/机架，现在绝大多数数据中心的服务器功率达到了5~6kW , 最高的功率已高达35kW/机架，随着未来服务器技术进步，其功率密度还将进一步提高。

因此，数据中心需要根据数据中心功率密度的不同，同时考虑到建筑规模、负荷特点、当地气候条件、能源状况、节能环保要求等因素，综合比较后确定合理的空调冷却系统。

2、数据中心冷却系统组成数据中心空调冷却系统由空调末端设备、输配系统、冷源部分以及控制系统等几部分组成。

3、数据中心冷却系统冷源冷源分为自然冷源和人工冷源两大类，任何冷却系统在设计建设运行中，条件许可时应首选自然冷源，自然冷源不满足冷却需要时，才采用人工冷源。

在现有的冷却系统中，除了芯片级冷却方式采用纯自然冷源外，其他冷却系统一般采用相结合的方式，自然冷源和人工冷源在系统中相互融合配合使用。

4、数据中心冷却系统冷量输配空调系统冷量输配系统是冷源和末端之间能量交换的一个桥梁和渠道，通过流体（物质）的转运与分配，把冷源设备产生的冷量输送到空调末端，通过末端的热交换带走机房的IT 设备产生的热量。

数据中心暖通设备冷水机组介绍随着信息技术的快速发展，数据中心已成为现代社会的重要基础设施。

数据中心因其高密度、大功率的特点，对环境及设备冷却要求极高。

暖通设备是数据中心必不可少的组成部分，而冷水机组则是暖通设备的关键部分，对于保障数据中心的稳定运行和节能减排具有重要意义。

一、冷水机组概述冷水机组是一种制冷设备，通过制冷循环，将数据中心的热量转移，以维持数据中心内部适宜的温度。

冷水机组主要由压缩机、冷凝器、膨胀阀和蒸发器等组成。

二、冷水机组的工作原理冷水机组的工作原理主要是利用制冷剂在蒸发器中吸收热量，然后被压缩机压缩成高温高压气体，再经过冷凝器将热量散发出去，最后经过膨胀阀节流降压，进入蒸发器再次吸收热量，形成制冷循环。

制冷剂的不断循环，使得数据中心的热量被持续带走，维持数据中心内部适宜的温度。

三、冷水机组的优点1、高效冷却：冷水机组能够提供大流量、低水温的冷却水，能够有效地将数据中心的热量带走，保证数据中心的稳定运行。

2、节能环保：冷水机组采用先进的制冷技术，能够有效地提高制冷效率，降低能源消耗，减少碳排放。

3、维护方便：冷水机组结构简单，操作维护方便，能够有效地降低运营成本。

四、冷水机组的选型要点1、匹配性：选择冷水机组时，需要考虑其与数据中心的匹配性。

具体来说，需要考虑到数据中心的面积、功率、发热量等因素，选择合适的冷水机组型号和规格。

2、能效比：能效比是衡量冷水机组性能的重要指标。

选择能效比高的冷水机组，能够有效地降低能源消耗和运营成本。

3、可靠性：冷水机组是数据中心的关键设备之一，因此需要选择可靠性高的产品。

选择知名品牌、质量可靠的产品，能够有效地保证冷水机组的稳定运行。

4、噪音控制：冷水机组运行时会产生一定的噪音。

对于要求安静的数据中心，需要选择噪音控制好的产品。

5、售后服务：良好的售后服务能够有效地保证冷水机组的长期稳定运行。

选择具有完善售后服务的品牌和产品，能够减少后顾之忧。

五、总结在数据中心中，暖通设备是保障其稳定运行的重要设施之一，而冷水机组则是暖通设备的核心组成部分。

地面大服务器的液冷参数地面大服务器的液冷参数是指使用液体冷却技术的大型服务器的一些关键参数。

液体冷却技术是一种相对于传统的空气冷却技术来说更为高效的冷却方式，能够提供更好的散热能力，从而提高服务器的性能和稳定性。

下面是一些地面大服务器液冷参数的介绍。

1.流体类型：液冷服务器使用多种不同的冷却液体，包括水、乙二醇和电子润滑润滑油等。

这些液体可以在服务器内部形成流动，吸热并将热量带走。

2.流体循环方式：地面大服务器采用不同的流体循环方式，包括直接水冷和间接水冷。

直接水冷是指将冷却液直接引入至服务器内部进行热交换，而间接水冷是通过热交换器将热量传递给传统的冷却系统。

3.冷却系统功率：地面大服务器的液冷参数通常有着较高的冷却功率，可以达到几千瓦甚至更高。

这样的功率可以提供足够的冷却能力，以应对服务器的高负载和高频率运算。

4.稳定性：地面大服务器的液冷系统需要具备良好的稳定性，以确保在长时间运行和高负载下能够保持持续的冷却效果。

这也包括系统的可靠性和可维护性。

5.散热性能：液冷系统的散热性能是决定服务器性能和稳定性的关键因素之一、地面大服务器的液冷系统通常具备优秀的散热性能，能够有效地将服务器的热量带走，从而保持服务器的工作温度在可接受的范围内。

6.环境适应能力：地面大服务器的液冷参数还需要适应不同的环境条件，包括温度、湿度和空气质量等。

液冷系统需要能够应对不同环境条件下的冷却需求，并保持稳定的性能。

7.节能性：地面大服务器的液冷参数通常也被要求具备较高的节能性能。

相较于传统的空气冷却技术，液体冷却技术能够提供更高的热效率，从而减少能源消耗。

总结起来，地面大服务器的液冷参数包括流体类型、流体循环方式、冷却系统功率、稳定性、散热性能、环境适应能力和节能性等。

这些参数决定了液冷系统的性能和可靠性，对于提高服务器性能和稳定性至关重要。

DLP拼墙系统液冷技术方案X 公司液冷方案简介3BARCO BARCO液冷方案简介液冷方案简介IDC IDC主流液冷方案简介主流液冷方案简介214X 公司液冷技术与公司液冷技术与IDC IDC液冷技术对比液冷技术对比散热形式散热、节能效果风道形式地板送风，无冷热通道最低地板送风，密闭冷通道较低地板送风，密闭冷热通道低传统传统IDC IDC数据中心散热解决方案数据中心散热解决方案完全利用环境冷风免费自然冷源进行制冷无需空调等高耗电机械制冷设备 上风帽送风，冷风/热风通道完全隔离，提高热交换效率 PUE=1.073机房级散热解决方案Facebook Facebook直通风自然冷却技术直通风自然冷却技术完全利用海水免费自然冷源进行制冷无需空调等高耗电机械制冷设备地板送风，冷风/热风通道完全隔离，提高热交换效率PUE=1.13机房级散热解决方案GoogleGoogle海水自然冷却技术海水自然冷却技术直接利用楼宇中的冷却水塔免费冷源或增加冷水机组进行循环冷媒冷却无需空调等高耗电机械制冷设备 被动式相变制冷，制冷效率高 PUE=1.4热管背板工作示意图热管背板示意图机柜级散热解决方案Huawei Huawei热管背板冷却技术热管背板冷却技术X 公司液冷方案简介3BARCO BARCO液冷方案简介液冷方案简介IDC IDC主流液冷方案简介主流液冷方案简介214X 公司液冷技术与公司液冷技术与IDC IDC液冷技术对比液冷技术对比智能监控制冷智能启动 风扇智能调速 液面智能告警高可靠性5年免加液，无腐蚀、不变质冷却系数：0.305w/m.k显示单元MTBF≥180,000小时防漏液•高压检测•漏液防护•漏液告警散热性能对比风冷温度更低3~5℃水泵散热水排风扇水箱 风扇制冷系统选配导管水冷头X 公司液冷方案简介X 公司液冷方案简介3BARCO BARCO液冷方案简介液冷方案简介IDC IDC主流液冷方案简介主流液冷方案简介214X 公司液冷技术与公司液冷技术与IDC IDC液冷技术对比液冷技术对比冷却液冷却系数：0.29w/m.k 显示单元MTBF≥150,000小时水泵水箱散热水排风扇导管水冷头BARCO 液冷方案简介X 公司液冷方案简介3BARCO BARCO液冷方案简介液冷方案简介IDC IDC主流液冷方案简介主流液冷方案简介214X 公司液冷技术与公司液冷技术与IDC IDC液冷技术对比液冷技术对比X 公司液冷技术与公司液冷技术与IDC IDC液冷技术对比液冷技术对比名称方案描述环境要求可操作性维护性X 公司一级制冷：一级制冷：利用泵驱动制冷液循环制冷二级制冷：二级制冷：TEC半导体深度制冷低简单较好IDC 1、免费冷源+密闭冷热通道2、免费冷源+被动式热管相变散热高一般一般谢谢。
