数据中心液冷原理

数据中心常见的制冷方式概述及解释说明1. 引言1.1 概述数据中心是现代社会不可或缺的基础设施，用于存储、处理和传输大量的数据。

然而，随着计算机和服务器的不断发展，它们所产生的热量也越来越多，对数据中心进行有效的制冷成为了一项迫切需要解决的问题。

各种制冷方式因此应运而生，以确保数据中心能够正常运行并保持理想的工作温度。

1.2 文章结构本文将首先对常见的数据中心制冷方式进行概述及解释说明。

然后在接下来的章节中详细介绍每种制冷方式的原理、应用以及优缺点，并进行比较与分析。

最后，文章将展望未来发展趋势并给出结论。

1.3 目的本文旨在提供关于数据中心常见制冷方式的全面介绍，并对每种方式进行详细解释说明。

读者可以通过本文了解到不同制冷方式之间的差异和适用场景，帮助其选择合适的方案来满足自己数据中心制冷需求。

同时，本文也为进一步研究和改进数据中心制冷技术提供了一定程度的参考。

2. 常见的制冷方式2.1 空调制冷方法空调制冷是目前使用最广泛的一种数据中心制冷方式。

它采用了压缩循环制冷系统，利用制冷剂进行热量的吸收和释放。

该方法通过将新鲜空气进入数据中心并经过过滤、降温后供应给设备以保持其正常工作温度。

在此过程中，空调系统将热量排出建筑物外部或转移到其他区域。

2.2 液冷制冷方法液冷制冷方法是另一种常见的数据中心制冷技术。

与空调制冷不同，液冷系统通过将液体直接引入数据中心设备或机架内部来实现散热。

这些液体可以是水或者具有良好热传导性能的液态金属（如液态铜）等。

利用此方法，数据中心可以更高效地移除设备产生的热量。

相较于空调制冷方式，液态散热具有更高的换热效率和更少的能量消耗。

2.3 相变材料制冷方法相变材料制冷是一种新兴而有潜力的数据中心制冷技术。

相变材料是一种可以在特定温度范围内完成相变（如固态到液态）的物质。

当相变材料吸收热量时，它会发生相变并储存大量的热能。

而当环境温度下降时，相变材料会释放储存的热量从而保持设备的正常工作温度。

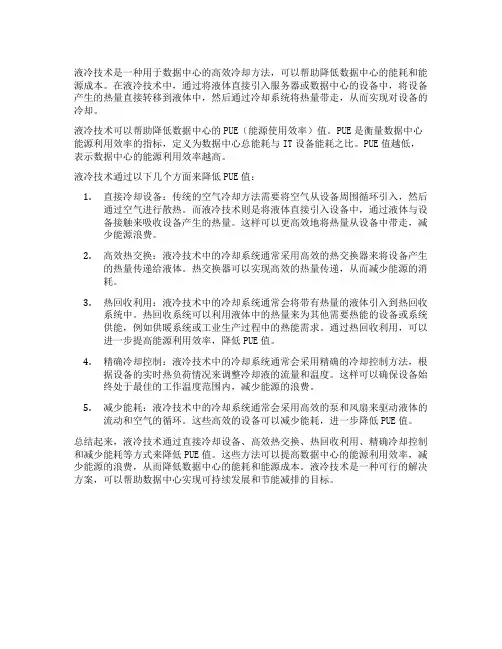

液冷技术是一种用于数据中心的高效冷却方法，可以帮助降低数据中心的能耗和能源成本。

在液冷技术中，通过将液体直接引入服务器或数据中心的设备中，将设备产生的热量直接转移到液体中，然后通过冷却系统将热量带走，从而实现对设备的冷却。

液冷技术可以帮助降低数据中心的PUE（能源使用效率）值。

PUE是衡量数据中心能源利用效率的指标，定义为数据中心总能耗与IT设备能耗之比。

PUE值越低，表示数据中心的能源利用效率越高。

液冷技术通过以下几个方面来降低PUE值：1.直接冷却设备：传统的空气冷却方法需要将空气从设备周围循环引入，然后通过空气进行散热。

而液冷技术则是将液体直接引入设备中，通过液体与设备接触来吸收设备产生的热量。

这样可以更高效地将热量从设备中带走，减少能源浪费。

2.高效热交换：液冷技术中的冷却系统通常采用高效的热交换器来将设备产生的热量传递给液体。

热交换器可以实现高效的热量传递，从而减少能源的消耗。

3.热回收利用：液冷技术中的冷却系统通常会将带有热量的液体引入到热回收系统中。

热回收系统可以利用液体中的热量来为其他需要热能的设备或系统供能，例如供暖系统或工业生产过程中的热能需求。

通过热回收利用，可以进一步提高能源利用效率，降低PUE值。

4.精确冷却控制：液冷技术中的冷却系统通常会采用精确的冷却控制方法，根据设备的实时热负荷情况来调整冷却液的流量和温度。

这样可以确保设备始终处于最佳的工作温度范围内，减少能源的浪费。

5.减少能耗：液冷技术中的冷却系统通常会采用高效的泵和风扇来驱动液体的流动和空气的循环。

这些高效的设备可以减少能耗，进一步降低PUE值。

总结起来，液冷技术通过直接冷却设备、高效热交换、热回收利用、精确冷却控制和减少能耗等方式来降低PUE值。

这些方法可以提高数据中心的能源利用效率，减少能源的浪费，从而降低数据中心的能耗和能源成本。

液冷技术是一种可行的解决方案，可以帮助数据中心实现可持续发展和节能减排的目标。

科技成果——数据中心用DLC浸没式液冷技术所属类别重点节能技术适用范围电子设备散热成果简介数据中心用DLC浸没式液冷技术由液冷机柜、液冷主机、冷却塔组成。

服务器等电子信息设备放置于定制的液冷机柜中，机柜内注满绝缘的冷却液，直到把所有服务器浸泡完全在冷却液里面。

冷却液吸收了服务器的热量后，通过冷却液循环泵，把散热柜内的高温液体经过管路送至热交换器内，经过冷热交换，高温液体变成低温液体，再重新回流至散热柜，继续吸收服务器热量；同时，进入热交换器的水（普通自来水）经过热交换后温度升高，经过管路输送至室外冷却塔中，经过冷却塔往大气散热后，温度降低，再经过水泵（二次冷媒循环泵）送至热交换器，继续吸收热交换器的热量。

至此，通过冷却液和水的两个冷热循环，把服务器产生的热量置换到室外大气中去。

关键技术（1）本技术取代了传统数据IT设备以空气作为散热介质的冷却方式，直接以液体作为散热冷却介质，简化了散热过程，IT设备的热量直接传递给冷却液，冷却液与水循环系统换热，水循环将热量散发到空气中或者回收利用。

使用本技术的数据中心不再需要精密空调，数据中心的PUE值可达1.1以下，制冷因子CLF（制冷设备耗电/IT设备耗电）0.05-0.1。

相比PUE为1.5、1.8的数据中心，空调系统节能率分别为约88.9%、93.3%，数据中心整体节能率分别为约26.7%、38.9%（供电因子PLF统一按0.05计算，PLF=供电系统耗电/IT设备耗电）。

（2）冷却液的高效换热特性，使得单机柜可容纳更高的IT设备功率，有效破解未来的高功率、高发热量服务器散热问题，服务器运行更稳定。

传统风冷却服务器方式，常规单机柜IT功率一般最大为10kW，个别定制超算服务器单机柜可达到20kW，但冷却成本大幅上升。

采用浸没式液冷方式，单机柜IT功率可达轻松达到20-50kW以上。

在人工智能、智慧城市、工业互联网、5G、高性能计算、边缘计算等领域，浸没式液冷技术可有效解决高功率密度的散热问题，且流体温场更稳定。

数据中心冷机制冷原理
数据中心是许多企业和组织存储、管理和处理大量数据的关键
设施。

为了确保数据中心的正常运行和数据的安全性，必须保持适
宜的温度和湿度。

而冷机制冷是数据中心中常用的一种制冷方法。

冷机制冷的原理是利用蒸发冷却的物理原理，通过循环系统将
热量从数据中心中抽出，从而降低数据中心的温度。

这种制冷方法
主要包括以下几个步骤：
1. 蒸发器，在数据中心中安装蒸发器，蒸发器中充满了制冷剂。

当热空气通过蒸发器时，制冷剂会吸收热量并蒸发成为低温的气体。

2. 压缩机，蒸发器中的制冷剂蒸发后成为低温低压的气体，然
后被压缩机压缩成高温高压的气体。

3. 冷凝器，高温高压的制冷剂气体通过冷凝器，与外部空气接触，散发热量并冷却成为高压液体。

4. 膨胀阀，高压液体通过膨胀阀减压成为低温低压的制冷剂，
然后再次进入蒸发器，完成制冷循环。

通过这样的循环过程，冷机制冷系统能够持续地将热量从数据中心中排出，从而保持数据中心的适宜温度。

冷机制冷在数据中心中的应用有许多优势，例如可以精确控制温度和湿度、能够适应不同规模的数据中心、具有较高的制冷效率等。

然而，也需要注意的是，冷机制冷系统的运行需要消耗大量的能源，因此在设计和运行中需要考虑能源消耗和环保等因素。

总的来说，冷机制冷是数据中心中常用的一种制冷方法，通过循环系统将热量从数据中心中排出，保持数据中心的适宜温度。

在数据中心的设计和运行中，合理利用和优化冷机制冷系统，可以有效地保障数据中心的正常运行和数据的安全性。

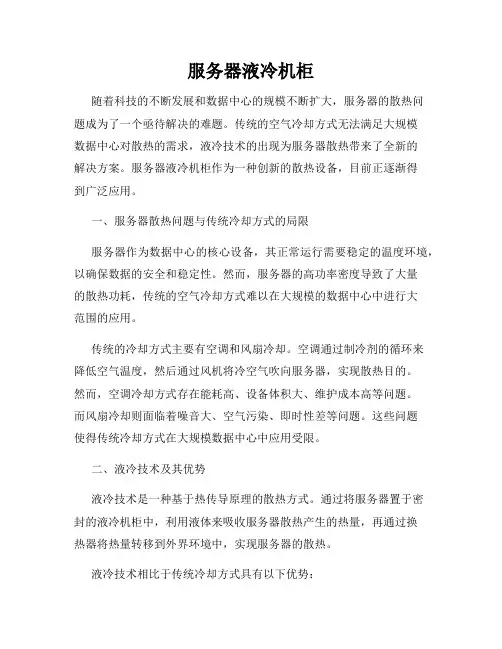

服务器液冷机柜随着科技的不断发展和数据中心的规模不断扩大，服务器的散热问题成为了一个亟待解决的难题。

传统的空气冷却方式无法满足大规模数据中心对散热的需求，液冷技术的出现为服务器散热带来了全新的解决方案。

服务器液冷机柜作为一种创新的散热设备，目前正逐渐得到广泛应用。

一、服务器散热问题与传统冷却方式的局限服务器作为数据中心的核心设备，其正常运行需要稳定的温度环境，以确保数据的安全和稳定性。

然而，服务器的高功率密度导致了大量的散热功耗，传统的空气冷却方式难以在大规模的数据中心中进行大范围的应用。

传统的冷却方式主要有空调和风扇冷却。

空调通过制冷剂的循环来降低空气温度，然后通过风机将冷空气吹向服务器，实现散热目的。

然而，空调冷却方式存在能耗高、设备体积大、维护成本高等问题。

而风扇冷却则面临着噪音大、空气污染、即时性差等问题。

这些问题使得传统冷却方式在大规模数据中心中应用受限。

二、液冷技术及其优势液冷技术是一种基于热传导原理的散热方式。

通过将服务器置于密封的液冷机柜中，利用液体来吸收服务器散热产生的热量，再通过换热器将热量转移到外界环境中，实现服务器的散热。

液冷技术相比于传统冷却方式具有以下优势：1. 散热效果显著：液冷技术能够有效地吸收和传导服务器散热产生的热量，使得服务器的工作温度得到有效控制，大大降低了服务器故障率。

2. 节能环保：相比于传统冷却方式，液冷技术能够显著降低能源消耗和碳排放量。

由于液冷技术可以直接吸收热量，避免了传统空调冷却过程中能量转换的损耗，具有较高的能源利用效率和较低的能耗。

3. 噪音降低：相比于传统的风扇冷却方式，液冷技术减少了散热设备运行过程中的噪音，提高了数据中心的工作环境。

4. 可扩展性强：液冷技术可以根据需要进行灵活的扩展，可以适应数据中心的不断增长的需求，并可以与现有的空气冷却系统相结合。

三、液冷机柜的构成及工作原理液冷机柜由机柜本身和散热系统组成。

机柜具有密封的外壳和内部的液体回路，可以容纳多台服务器。

常见数据中心冷却系统日期:目录•引言•风冷系统•水冷系统•液冷系统•蒸发冷却系统•数据中心冷却系统的设计和实施引言保证设备稳定运行数据中心内的服务器和其他IT设备在运行过程中会散发出大量的热量。

如果热量不能得到有效的控制，可能会导致设备过热，影响其稳定性和可靠性。

因此，冷却系统是保证数据中心设备正常运行的重要环节。

延长设备使用寿命过高的温度会对IT设备的硬件和软件产生负面影响，导致设备老化和故障。

良好的冷却系统可以降低设备的工作温度，延长其使用寿命。

提高能源效率在高温环境下，IT设备需要消耗更多的电能来维持正常运行。

相比之下，在适宜的温度下运行可以降低设备的能耗，提高能源效率。

数据中心冷却系统的重要性自然对流利用自然对流原理，将服务器和其他IT设备产生的热量传递到外部环境。

这种方法的优点是简单、节能，但受限于空间高度和设备布局。

热量传递冷却系统通过将数据中心的热量传递到外部环境来降低室内温度。

这通常通过使用冷媒（如水、乙二醇等）和散热器等组件来实现。

强制风冷通过风扇或其他机械装置产生的气流将IT设备的热量带走。

这种方法适用于大型数据中心，但需要较高的维护成本。

冷却系统的基本原理风冷系统风冷系统是利用空气作为冷却介质来冷却数据中心内的设备。

空气通过冷通道上的散热器，将设备产生的热量带走，再通过热通道上的排风口将热量排出室外。

风冷系统通常采用行间冷却方式，即冷空气从设备上方进入，经过设备后，热空气从设备下方排出。

这种方式可以更有效地利用冷却空气，提高冷却效率。

风冷系统的基本原理1. 散热器：用于将设备产生的热量传递给冷却空气。

2. 风扇：用于将冷却空气吹向散热器，将热量带走。

4. 控制装置：用于控制风扇和排风口的开关，以及调节冷却空气的流量和速度。

3. 排风口：用于将热空气排出室外。

风冷系统主要由以下几个部分组成风冷系统的组成风冷系统的优缺点结构简单、易于维护、成本低等。

此外，风冷系统还可以根据实际需要灵活地布置设备，适用于各种不同规模的数据中心。

数据中心冷板式液冷技术原理
首先呢，冷板式液冷就是想办法给数据中心里那些发热的设备降温。

大家都知道，数据中心里的设备一直工作就会产生好多热量，如果不降温，那可就会出问题喽！
冷板式液冷系统有个很重要的部分，就是冷板。

这个冷板啊，就像是一个超级吸热器。

它一般会安装在那些容易发热的芯片或者模块附近。

为啥要在这附近呢？当然是为了能最快地把热量吸走呀！我觉得这是个很巧妙的设计呢。

那这些带着热量的冷却液接下来要去哪儿呢？它们会流到冷却设备那里。

这个冷却设备就像是一个大空调，把冷却液里的热量散发出去，让冷却液又能变回凉凉的状态，再回去继续吸收热量。

这里面的过程其实挺复杂的，但咱们只要知道大概是这么个事儿就行啦。

在整个过程中，有一点要特别注意！就是冷板和设备之间的接触一定要良好。

如果接触不好，热量就不能很好地传导，那整个液冷系统的效果就会大打折扣了。

我见过有的时候就是因为这个小细节没做好，结果整个系统的散热都出问题了呢。

还有啊，有人可能会问，为啥不直接用风冷呢？风冷不是也能降温吗？风冷当然可以降温啦，但是对于数据中心那些高发热密度的设备来说，液冷的效率可就高多了！这就像是你用扇子扇风解热和用空调制冷的区别一样呢。

数据中心液冷原理
数据中心液冷技术是一种通过液体介质来散热的技术，常见的液体包
括水、油、液氮等。

其原理是利用液态介质传导热量，将热量从散热器中
的高温部件转移至散热器中的低温部件，使得CPU、内存和其他硬件能够
稳定运行。

在数据中心中，液冷技术的应用主要分为两类：单机液冷和机房液冷。

单机液冷指的是将液冷模块直接放置在单台服务器内部，通过散热模块对
部件进行散热。

机房液冷则是将液冷模块安装在机房内部，通过管道将液
体介质分配到每台服务器的散热模块中，使得机房内的所有服务器均能得
到液冷散热的优势。

与传统的风冷散热技术相比，液冷技术具有更高的散热效率和更低的
噪音。

液体介质的传导热量能力比空气高出很多，同时液冷系统中几乎没
有机械运动的部件，因此噪音也比风冷系统低得多。

此外，液冷系统中的
液体也具有很好的热容性能，能够在短时间内吸收和释放大量的热量，保
证了整个数据中心的稳定运行。

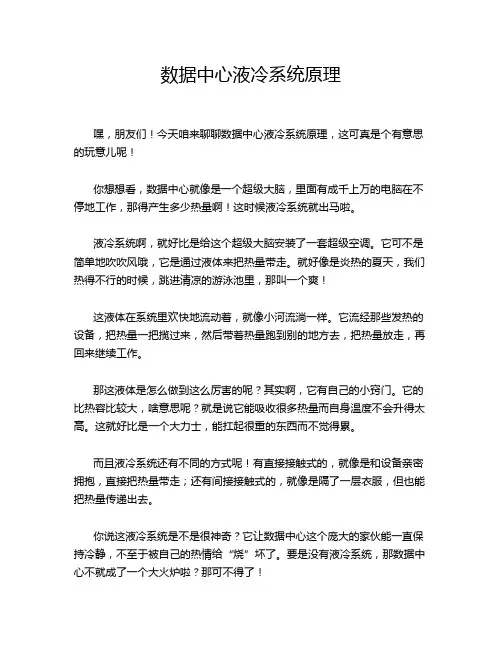

数据中心液冷系统原理嘿，朋友们！今天咱来聊聊数据中心液冷系统原理，这可真是个有意思的玩意儿呢！你想想看，数据中心就像是一个超级大脑，里面有成千上万的电脑在不停地工作，那得产生多少热量啊！这时候液冷系统就出马啦。

液冷系统啊，就好比是给这个超级大脑安装了一套超级空调。

它可不是简单地吹吹风哦，它是通过液体来把热量带走。

就好像是炎热的夏天，我们热得不行的时候，跳进清凉的游泳池里，那叫一个爽！这液体在系统里欢快地流动着，就像小河流淌一样。

它流经那些发热的设备，把热量一把揽过来，然后带着热量跑到别的地方去，把热量放走，再回来继续工作。

那这液体是怎么做到这么厉害的呢？其实啊，它有自己的小窍门。

它的比热容比较大，啥意思呢？就是说它能吸收很多热量而自身温度不会升得太高。

这就好比是一个大力士，能扛起很重的东西而不觉得累。

而且液冷系统还有不同的方式呢！有直接接触式的，就像是和设备亲密拥抱，直接把热量带走；还有间接接触式的，就像是隔了一层衣服，但也能把热量传递出去。

你说这液冷系统是不是很神奇？它让数据中心这个庞大的家伙能一直保持冷静，不至于被自己的热情给“烧”坏了。

要是没有液冷系统，那数据中心不就成了一个大火炉啦？那可不得了！这液冷系统的好处还多着呢！它能让设备运行得更稳定，不会因为过热而出故障。

这就像人一样，要是一直处于高温环境下，肯定会不舒服，会生病的呀。

它还能节约能源呢！相比于传统的风冷系统，液冷系统更高效，能省下不少电呢。

这可不是小数目呀，日积月累下来，能省好多钱呢！所以说呀，数据中心液冷系统原理虽然听起来有点复杂，但其实很容易理解的嘛！它就像是一个默默守护在数据中心背后的英雄，让一切都能有条不紊地进行。

咱可得好好感谢它呢，不是吗？总之，液冷系统对于数据中心来说那是至关重要的呀！没有它，数据中心可就没法好好工作啦！。
