[鲁班奖]天津大型综合项目弱电施工方案101页_secret

一、工程概述本工程位于天津市，主要涉及弱电系统的施工，包括网络布线、电话布线、监控系统、报警系统等。

工程总面积约为10000平方米，施工周期为60天。

为确保工程顺利进行，特制定以下施工方案。

二、施工准备1. 组织机构成立弱电工程施工领导小组，负责工程的组织、协调和管理工作。

下设技术组、施工组、材料组、安全组等，明确各小组职责。

2. 施工人员施工人员应具备相应的专业知识和技能，通过培训考核后上岗。

施工人员应熟悉工程图纸、施工方案和相关规范。

3. 材料设备根据工程需求，提前采购各类弱电材料、设备和工具，确保材料质量符合国家标准，设备运行稳定。

4. 施工图纸施工前，组织施工人员进行图纸会审，确保施工人员对图纸有充分的理解。

三、施工工艺及流程1. 网络布线（1）根据设计图纸，确定网络布线位置，进行现场勘查。

（2）在墙面上画出网络布线走向，确定布线点。

（3）安装信息插座，并连接至配线架。

（4）铺设双绞线，连接至信息插座。

（5）测试网络布线质量，确保网络畅通。

2. 电话布线（1）根据设计图纸，确定电话布线位置，进行现场勘查。

（2）在墙面上画出电话布线走向，确定布线点。

（3）安装电话插座，并连接至配线架。

（4）铺设电话线，连接至电话插座。

（5）测试电话布线质量，确保电话畅通。

3. 监控系统（1）根据设计图纸，确定监控摄像头安装位置，进行现场勘查。

（2）安装监控摄像头，连接至监控主机。

（3）铺设监控线路，连接至监控主机。

（4）测试监控系统，确保图像清晰、传输稳定。

4. 报警系统（1）根据设计图纸，确定报警设备安装位置，进行现场勘查。

（2）安装报警设备，连接至报警主机。

（3）铺设报警线路，连接至报警主机。

（4）测试报警系统，确保报警功能正常。

四、施工质量控制1. 施工过程中，严格执行国家和行业相关规范、标准。

2. 对施工材料、设备进行严格检验，确保质量合格。

3. 施工过程中，定期进行自检和互检，发现问题及时整改。

鲁班奖项目施工方案1. 项目背景介绍鲁班奖项目是一个以促进建筑产业现代化为目标的全国性评选活动，旨在评选出优秀的建筑工程项目和施工方案。

本文档旨在详细说明鲁班奖项目的施工方案。

2. 项目目标本次鲁班奖项目的目标是在规定的时间内完成高质量的建筑工程，满足设计要求并达到相关标准。

具体目标如下：•准确理解项目要求，确保施工方案与设计方案一致；•合理规划施工进度，保证项目按时完工；•优化施工流程，提高施工效率；•确保施工质量，以确保项目达到相关标准。

3. 施工组织结构为了保证项目的顺利进行，本项目将建立以下施工组织结构：•项目经理：负责项目整体管理和决策；•技术负责人：负责施工技术方案的制定和组织实施；•施工队伍：包括工程师、技术工人、施工人员等，负责具体施工工作。

4. 施工方案4.1 施工准备阶段在施工准备阶段，我们将完成以下工作：•确认项目施工范围和目标；•准备施工所需的设备和材料；•制定施工计划和进度表；•确定施工人员安排；•开展安全培训和安全措施的制定。

4.2 施工执行阶段在施工执行阶段，我们将按照以下步骤进行工作：1.地基工程施工：–进行场地平整和测量；–进行基坑开挖；–进行地基处理和桩基施工。

2.主体结构施工：–安装施工脚手架和支撑结构；–进行混凝土浇筑；–进行钢结构安装。

3.安装工程施工：–进行管道布置和连接；–进行设备安装和调试。

4.装饰装修施工：–进行墙面、天花板的施工；–进行地面铺装和装饰工作。

4.3 施工质量控制为确保施工质量，我们将采取以下控制措施：•设立质量管理小组，负责监督施工过程中的质量控制；•进行施工过程中的质量检查，确保施工符合相关标准；•严格执行施工规范和操作规程，确保施工质量；•定期组织质量会议，及时解决质量问题。

5. 项目风险管理在项目施工过程中，可能会遇到一些风险和问题，为了降低风险，我们将采取以下措施：•制定风险管理计划，明确各项风险的应对措施；•定期进行风险评估和监测，及时发现和解决问题；•加强施工安全管理，确保施工人员的安全；•与相关单位和部门合作，共同解决项目中的问题。

XX一号工程弱电施工方案编制：审批：日期：2010.10.20目录1综合说明.......................................... 错误!未指定书签。

1.1 编制原则..................................... 错误!未指定书签。

1.2 编制依据..................................... 错误!未指定书签。

1.3 工程概况..................................... 错误!未指定书签。

1.4 开、竣工时间................................. 错误!未指定书签。

1.5 施工要求..................................... 错误!未指定书签。

1.6 施工准备..................................... 错误!未指定书签。

2项目管理班子...................................... 错误!未指定书签。

2.1 综合说明..................................... 错误!未指定书签。

2.2 项目管理机构配备情况......................... 错误!未指定书签。

2.3 施工组织机构说明............................. 错误!未指定书签。

3劳动力计划、材料投入计划及施工机械设备投入计划 .... 错误!未指定书签。

3.1 劳动力计划................................... 错误!未指定书签。

3.2 材料投入计划................................. 错误!未指定书签。

3.3 施工机械设备投入计划......................... 错误!未指定书签。

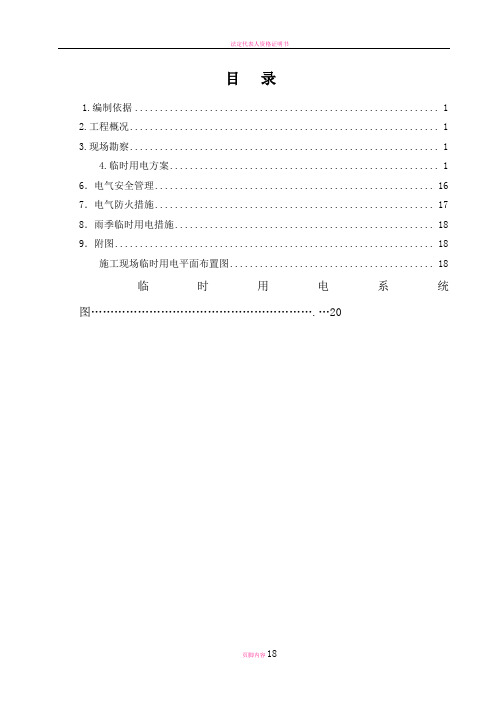

目录1.编制依据 (1)2.工程概况 (1)3.现场勘察 (1)4.临时用电方案 (1)6．电气安全管理 (16)7．电气防火措施 (17)8．雨季临时用电措施 (18)9．附图 (18)施工现场临时用电平面布置图 (18)临时用电系统图 (20)1.编制依据1.1《低压配电设计规范》GB50054-95中国建筑工业出版社1.2《施工现场临时用电安全技术规范》（JGJ46—2005）1.3《建设工程施工现场供用电安全规范》（GB50194—93）1.4 《通用用电设备配电设计规范》（GB50055—93》1.5 《供配电系统设计规范》（GB50052—95》1.6 《建筑施工安全检查标准》（JGJ59—99》1.7 拟建工程施工图及施工组织设计2.工程概况本工程位于武汉阳逻经济开发区宝露棉公司南侧，东邻余泊北路，南侧约700处为汉施公路。

工程占地面积为128276.459平方米，建筑面积约37000平方米。

单位工程项目有钢结构联合厂房、办公楼及其他附属设施。

3.现场勘察现场北面有一315KVA变压器可提供电源，但变压器额定容量需经核算后确定是否可用。

4.临时用电方案4.1、确定电源进线、变压器根据甲方提供变压器安装的地理位置，使用一台箱式变压器，（具体布置见附图）。

根据用电量的实际计算，主电源线均采用BX型（铜芯橡皮线）电缆供电，既可保证施工用电。

4.2、配电箱的位置及走向由于施工现场路线较长，实施工期紧任务重，跨越路口多等不利因素的影响，所有电缆线路均采用埋地敷设，过路口时采取特殊保护措施敷设（加保护钢套管），以确保车辆及人员的通行安全。

在变压器处设总控制配电盘，分配电箱设置在用电设备或负荷相对集中的区域，供施工使用。

其所有用电设备均采用采用三级配电，两级防护，其开关箱漏电保护器的额定漏电动作电流不大于30毫安，其漏电动作时间不大于0.1秒；总配电箱中漏电保护器的额定漏电动作电流应大于30毫安，一般为100～200毫安，其漏电动作时间应大于0.1秒，一般为0.15～0.3秒，但要保证其额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。

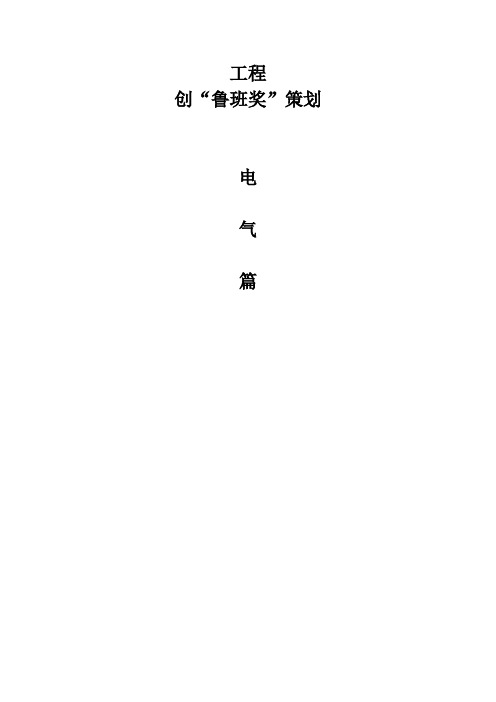

工程创“鲁班奖”策划电气篇创“鲁班奖”策划——灯具安装施工策划本科技大厦工程为办公大楼，所用灯具数量多、种类繁杂、安装部位随装修不同也随之不断变化。

灯具包括：设计要求1、灯具安装符合施工规范2、灯具安装高度低于2.4米时，需增加一根PE线接至灯具外壳；3、除图纸注明外，变电室灯具距地3.2米，其它由吊顶的场所选用嵌入式格栅灯；无吊顶场所选用日光灯链吊式安装，距地3.5m；4、航空障碍灯符合《民用机场飞行区技术标准》要求，控制纳入建筑设备监控系统统一管理，并根据室外光照及时自动控制。

施工规范1、花灯吊勾圆钢直径不应小于灯具挂销直径，且不应小于6mm。

大型花灯的固定及悬吊装置，应按灯具重的2倍做过载试验；2、当钢管做灯杆时，钢管内径不应小于10mm，钢管厚度不应小于1.5mm；3、固定灯具带电部件的绝缘材料以及提供防触电保护的绝缘材料，应耐燃烧和防明火；4、当灯具距地面高度小于2.4m时，灯具的可接近裸露导体必须接地（PE）或接零（PEN）可靠，并应有专用接地螺栓，且有标识；5、变电所内，高低压配电设备及裸母线的正上方应安装灯具；6、安装在重要场所大型灯具的玻璃罩，应采取防止玻璃罩碎裂后向下溅落的措施；7、安装在室外的壁灯应有泄水孔，绝缘台与墙面之间应有防水措施；措施为了达到设计要求和规范要求，我们从以下几个方面进行施工一、设备及材料1、灯具的型号、规格必须符合设计要求和国家标准的规定。

所有灯具应有CCC认证及产品合格证。

2、对成套灯具的绝缘电阻、内部接线等性能进行现场随机抽样检测。

数量控制在10%左右灯具的绝缘电阻值不小于10（2）MΩ，内部接线为铜芯绝缘电线，芯线截面积不小于0.5mm2，橡胶或聚氯乙烯（PVC）绝缘电线的绝缘层厚度不小于0.6mm。

3、因有异议送有资质试验室进行抽样检测，试验室应出具检测报告，确认符合本标准和相关技术标准规定，才能在施工中应用。

4、吊管：采用钢管作为灯具的吊管时，钢管内径不应小于10mm，钢管厚度不应小于1.5mm。

第1节 空调、通风及防排烟系统2.2.1系统概况本建筑物裙房的首层、二层教育馆采用低速单风道全空气系统,散流器上送风,回风由设在吊顶上的条缝形回风口和侧墙下部的单层百叶回风口集中回至回风干管。

五层报告厅采用低速单风道全空气系统,风口选用旋流风口顶送,风口在冬夏季可调节不同的角度,回风由设在舞台下的回风口集中回至空调机房回风干管,排风由屋顶风机排至室外。

该系统过渡季节全新风运行。

主楼首层至十五层、裙房餐厅及活动大厅等均采用风机盘管加新风系统。

风机盘管卧式安装于吊顶内,经送风散流器送至室内。

所有外墙上的新、排风百叶均采用防雨型,并内衬防虫网。

主楼卫生间、会议室机房等的排风通过设在吊顶内的排气扇和屋顶上的排风机排至室外。

裙房卫生间淋浴设有吊顶式排气扇。

厨房设有独立的排风系统,并设一台新风机组为厨房补风。

主楼消防电梯合用前室、楼梯间分别设置机械加压送风系统,加压送风机设在顶层屋面上,防烟楼梯间每隔两层设一个自垂百叶加压送风口,前室每层设一个PSK-OZYSDW型多叶送风口,与加压送风机联锁,由消防控制中心进行控制。

排烟防火阀为PYFH－OZYSDW型,防火阀为FYH－OZSDW型。

地下室设备用房设机械通风系统,排风系统同时兼作机械排风系统。

地下汽车库设机械排风系统,排风系统兼作机械排烟系统,支管上装有电动阀,着火时关闭相应的电动阀。

电梯机房设机械排风系统。

排风机入口处设280℃排烟防火阀。

空调风管在穿越防火分区、新风机房和空调机房处；垂直风管与每层水平风管交接处的水平管道上；穿越变形缝处的两侧及楼板处均设置防火阀,动作温度为70℃。

锅炉房内设事故排风机,排风机为防爆风机,与可燃气体探测报警器联动。

2.2.2空调水系统概况本工程空调水系统为两管制,各层水平干管为同程式。

供至群房的供回主立管为异程式,供至十五层的主立管为同程式,各层回水水平干管与主立管连接处的阀门采用手动平衡阀。

新风机组、空调机组凝结水管接至机房地漏,风机盘管凝结水管排至各凝结水立管,由建筑专业、水专业配和接至地下室集水坑、室外屋面或室外检查井。

第1篇本工程为某大型综合楼项目，建筑面积约为10万平方米，共分为地上30层，地下2层。

强电系统主要包括电力供应、照明、动力、弱电等。

为确保工程质量、安全、进度，特制定以下强电施工方案。

二、施工准备1.组织准备：成立强电施工项目部，明确项目经理、技术负责人、施工员等人员职责，确保施工组织有序。

2.技术准备：根据设计图纸、规范要求，编制强电施工方案，明确施工工艺、技术要求、质量标准等。

3.材料准备：采购符合设计要求、质量合格的电线、电缆、配电箱、开关、灯具等材料。

4.设备准备：配置施工所需的各种设备，如卷扬机、电缆敷设机、电缆桥架安装机等。

5.人员准备：组织施工人员培训，提高施工技能和安全意识。

三、施工工艺及措施1.电力供应：采用三相五线制供电，由外部高压线路接入变压器，通过配电室分配至各楼层。

2.照明：采用T5荧光灯、LED灯具等，满足各区域的照明需求。

灯具安装要求牢固、美观、便于维护。

3.动力：动力电缆采用YJV型电缆，敷设于电缆桥架或线槽内，确保动力设备正常运行。

4.弱电：弱电线路采用屏蔽电缆，敷设于线槽或桥架内，避免电磁干扰。

5.配电箱安装：配电箱采用固定式，安装位置合理，便于操作和维护。

6.电缆敷设：电缆敷设前，需清理敷设路径，确保电缆敷设畅通。

电缆敷设时，注意电缆弯曲半径，防止电缆损伤。

7.接地：接地系统采用TN-S接地方式，接地电阻小于4Ω。

8.安全措施：施工过程中，严格执行安全操作规程，确保施工人员安全。

四、质量控制1.材料质量：严格控制材料进场验收，确保材料质量符合设计要求。

2.施工质量：严格按照施工工艺进行施工，确保施工质量达到国家标准。

3.检验检测：施工过程中，进行定期检验检测，确保工程质量。

4.隐蔽工程验收：隐蔽工程完成后，进行验收，合格后方可进行下一道工序。

五、进度安排1.施工准备阶段：2个月2.强电施工阶段：4个月3.验收阶段：1个月总计：7个月六、安全文明施工1.施工现场设置安全警示标志，确保施工安全。

某项目鲁班奖安全施工方案一、项目背景某项目是一项大型城市建设项目，包括道路、桥梁、楼房等多个建筑物。

为了确保项目施工的安全性，保障工人的生命安全，本文将详细介绍某项目的安全施工方案，以达到预防事故的目的。

二、施工组织安排1.项目管理–项目由建设公司负责管理和组织，制定相关政策和措施，明确责任和权限。

–在项目组织中设立安全指挥部，负责全面控制安全事故，制定应急预案和演练。

2.人员配备–设立专职安全人员，负责监督施工现场安全。

–每个作业班组配备专职安全员，负责班组的安全管理工作。

–对施工人员进行安全培训，提高其安全意识和技能。

3.施工计划–制定详细的施工计划，明确工序和施工方法，避免施工冲突和交叉。

–给予施工人员合理的工期和劳动强度，避免因疲劳导致事故发生。

三、施工环境安全措施1.周边设施–在施工路段设置标示牌和警示标志，警示过往车辆，避免发生交通事故。

–按规定设置路堑、护坡等设施，确保施工现场不会对周边环境造成损害。

2.高风险区域–对脚手架、施工井道、高处作业等高风险区域采取临边防护措施，设置栏杆和安全网，确保工人的人身安全。

–强制施工人员佩戴防护帽、安全带、防护眼镜等个人防护装备。

3.现场管理–制定严格的施工指导书，规范施工流程，明确各工种的职责和要求。

–定期组织安全会议，交流施工中的安全问题和经验，提高管理水平。

–定期检查施工现场，发现问题及时整改，并对施工过程进行抽检和验收。

四、应急预案1.事故预防与应急预案–制定完善的事故预防和应急预案，包括消防、事故处理、紧急疏散等内容。

–组织应急救援演练，提高工人应对突发事件的能力和素质。

–配备应急救援设备，如消防器材、急救箱等，并定期检查其有效性和状态。

2.事故报告与处理–要求所有事故和隐患必须立即报告，并追溯其原因，制定措施防止再次发生。

–完善事故调查制度，对事故进行调查和分析，找出事故根源，提出改进建议。

五、班组安全管理1.安全培训–对班组成员进行系统的安全培训，包括安全意识教育和安全技能培训。

鲁班奖机电安装工程的施工做法鲁班奖机电安装工程的施工做法⒈施工前准备⑴概述在进行鲁班奖机电安装工程的施工之前，必须进行充分的准备工作，包括项目规划、资源调配、材料采购等。

⑵项目规划在项目规划阶段，需要制定详细的施工计划，包括工期安排、施工顺序、人员分工等。

⑶资源调配根据项目规划，合理调配人力资源、物资资源和设备资源，确保施工过程中的顺利进行。

⑷材料采购根据施工计划和工程要求，进行材料的选择和采购。

采购的材料必须符合相关标准和要求。

⒉施工过程⑴基础工程根据施工图纸和设计要求，进行基础工程的施工，包括土建工程、地基处理、钢筋混凝土结构等。

⑵机电设备安装按照施工图纸和设备安装要求，进行机电设备的安装工作，包括设备安装、管道连接、电气接线等。

⑶强弱电工程根据设计要求，进行强弱电工程的施工和安装，包括照明系统、电力系统、通信系统等。

⑷完工验收在施工完成后，进行工程的验收工作，确保工程质量符合规定要求，并办理相应的手续。

⒊施工安全⑴安全管理在施工过程中，必须严格遵守安全管理规定，制定安全措施和应急预案，确保工作人员的生命安全。

⑵劳动保护为保护劳动者的合法权益，必须按照相关法律法规的要求，提供必要的劳动保护设施和个人防护用品。

⑶施工现场管理对施工现场进行合理布局，设置警示标志和安全标识，确保施工过程中的安全性和无障碍施工。

附件：⒈施工计划表⒉设备清单⒊图纸及设计文件法律名词及注释：⒈机电安装工程：指机电设备、设施的安装工程，包括设备安装、管道连接、电气接线等。

⒉基础工程：指建筑物、工程的地基处理和土建工程。

⒊强弱电工程：指电力系统和通信系统等的施工和安装工程。

一、工程概况本工程为某大型综合办公楼，总建筑面积约10万平方米，地上20层，地下2层。

电气工程包括高低压配电、照明、动力、消防、安防、通信、网络等多个子系统。

为确保工程质量，特制定本施工方案。

二、施工准备1. 施工组织（1）成立电气工程施工项目部，负责组织、协调、指挥电气工程施工。

（2）明确各岗位人员职责，确保施工顺利进行。

2. 施工材料（1）按照设计要求，选用符合国家标准的电气设备及材料。

（2）对进场的电气设备及材料进行严格检查，确保质量合格。

3. 施工工具（1）配备齐全的电气施工工具，如剥线钳、电线剪、测电笔等。

（2）定期对施工工具进行检查、维护，确保其正常使用。

4. 施工技术（1）熟悉电气工程施工规范、标准和工艺流程。

（2）对施工人员进行技术培训，提高施工技能。

三、施工工艺1. 高低压配电（1）按照设计要求，进行高低压配电柜安装、母线桥架敷设、电缆敷设等施工。

（2）严格检查配电设备，确保其安装牢固、接线正确。

2. 照明（1）按照设计要求，进行照明灯具安装、电缆敷设、配电箱安装等施工。

（2）确保照明灯具安装牢固，线路敷设整齐，接线正确。

3. 动力（1）按照设计要求，进行动力配电箱安装、电缆敷设、动力设备安装等施工。

（2）确保动力设备安装牢固，线路敷设整齐，接线正确。

4. 消防（1）按照设计要求，进行消防报警系统、消防联动系统、消防应急照明系统等施工。

（2）确保消防系统安装牢固，线路敷设整齐，接线正确。

5. 安防（1）按照设计要求，进行安防监控系统、门禁系统、停车场管理系统等施工。

（2）确保安防系统安装牢固，线路敷设整齐，接线正确。

6. 通信、网络（1）按照设计要求，进行通信系统、网络系统、综合布线等施工。

（2）确保通信、网络系统安装牢固，线路敷设整齐，接线正确。

四、质量控制1. 严格按照设计要求和施工规范进行施工。

2. 对施工过程中的关键工序进行严格控制，确保工程质量。

3. 加强对施工材料、设备的检查，确保其质量合格。
