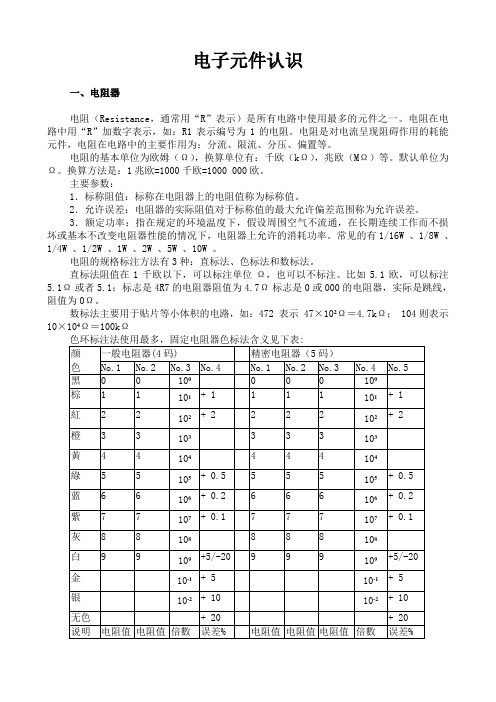

电子元件认识一、电阻器电阻（Resistance，通常用“R”表示）是所有电路中使用最多的元件之一。
电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。
电阻是对电流呈现阻碍作用的耗能元件，电阻在电路中的主要作用为：分流、限流、分压、偏置等。
电阻的基本单位为欧姆（Ω），换算单位有：千欧（kΩ），兆欧（MΩ）等。
默认单位为Ω。
换算方法是：1兆欧=1000千欧=1000 000欧。
主要参数：1．标称阻值：标称在电阻器上的电阻值称为标称值。
2．允许误差：电阻器的实际阻值对于标称值的最大允许偏差范围称为允许误差。
3．额定功率：指在规定的环境温度下，假设周围空气不流通，在长期连续工作而不损坏或基本不改变电阻器性能的情况下，电阻器上允许的消耗功率。
常见的有1/16W 、1/8W 、1/4W 、1/2W 、1W 、2W 、5W 、10W 。
电阻的规格标注方法有3种：直标法、色标法和数标法。
直标法阻值在1千欧以下，可以标注单位Ω，也可以不标注。
比如5.1欧，可以标注5.1Ω或者5.1；标志是4R7的电阻器阻值为4.7Ω标志是0或000的电阻器，实际是跳线，阻值为0Ω。
数标法主要用于贴片等小体积的电路，如：472 表示47×102Ω＝4.7kΩ； 104则表示10×104Ω＝100kΩ二、电容器电容器，顾名思义，是‘装电的容器’，是一种容纳电荷的器件。
英文名称：capacitor。
电容是电子设备中大量使用的电子元件之一。
电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。
电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
主要用于电源滤波、信号滤波、信号耦合、谐振,滤波,补偿,充放电,储能、隔直流等电路中。
电容的基本单位法拉（F）表示，换算单位有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。
默认单位是pF。
换算方法是：1法拉=1000毫法=1000 000微法=1000 000 000纳法=1000 000 000 000皮法。
常⽤电⼦元器件（电阻器、电容、电感、晶体⼆极管、晶体三极管） 电⼦元器件是电⼦元件和电⼩型的机器、仪器的组成部分，其本⾝常由若⼲零件构成，可以在同类产品中通⽤；常指电器、⽆线电、仪表等⼯业的某些零件，如电容、晶体管、游丝、发条等⼦器件的总称。
常见的有⼆极管等。
电⼦元器件包括：电阻、电容器、电位器、电⼦管、散热器、机电元件、连接器、半导体分⽴器件、电声器件、激光器件、电⼦显⽰器件、光电器件、传感器、电源、开关、微特电机、电⼦变压器、继电器、印制电路板、集成电路、各类电路、压电、晶体、⽯英、陶瓷磁性材料、印刷电路⽤基材基板、电⼦功能⼯艺专⽤材料、电⼦胶（带）制品、电⼦化学材料及部品等。
五个最常⽤的电⼦元器件识别及使⽤常识 ⼀、电阻 电阻在电路中⽤“R”加数字表⽰，如：R13表⽰编号为13的电阻。
电阻在电路中的主要作⽤为分流、限流、分压、偏置、滤波（与电容器组合使⽤）和阻抗匹配等。
电阻器使⽤注意事项： （1）为提⾼电阻器的稳定性，电阻器使⽤前应进⾏⼈⼯⽼化处理。
常⽤的⽼化处理⽅法是给电阻器两端加⼀直流电压，使电阻器承受的功率为额定功率的1.5倍，处理时间为5分钟，处埋后测量电阻值。
M36LLR8760D1ZAQ;;; （2）电阻器在使⽤前，应对电阻器的阻值及外观进⾏检查，将不合格的电阻器剔除掉，以防电路存在隐患。
（3）电阻器的安装。
电阻器安装前应先对引线挂锡，以确保焊接的牢固性。
电阻器安装时，电阻器的引线不要从根部打弯，以防折断。
较⼤功率的电阻器应采⽤⽀架或螺钉固定，以防松动造成短路。
电阻器焊接时动作要快，不要使电阻器长期受热，以防引起阻值变化。
电阻器安装时，应将标记向上或向外，以便于检及维修。
（4）电阻器的功率⼤于10W时，应保证有散热的空间。
（5）存放和使⽤电阻器时，都应保证电阻器外表漆膜的完整，以免降低它们的防潮性能。
（6）电阻器的更换。
电阻器的符号： 参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。
