提速道岔故障分析及查找方法

提速道岔开通时常见故障分析

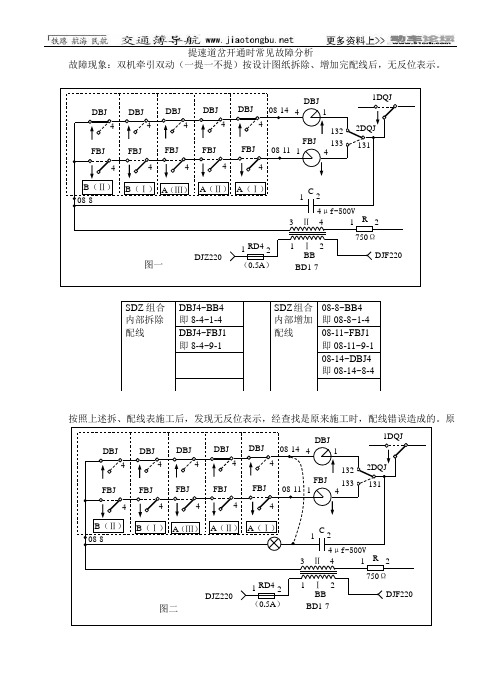

故障现象：双机牵引双动（一提一不提）按设计图纸拆除、增加完配线后，无反位表示。

按照上述拆、配线表施工后，发现无反位表示，经查找是原来施工时，配线错误造成的。

原
来施工时，电容C的1端没有与BD1-7变压器Ⅱ次的3#端子相连，而是连接到DBJ的线圈4 ，如图二所示。

没有提速时，DBJ线圈4、FBJ线圈1、电容C的1与BD1-7变压器Ⅱ次的3#端子直接相连，连接顺序错了也不影响表示继电器的吸起。

而现在是DBJ线圈1、4并联了电容C，FBJ 线圈1、4没有并联了电容C，下面从理论上分析FBJ在不并联电容C时为什么不吸起。

工频电的频率f = 50HZ，其周期是T = 1/f = 1/50 =0.02S
半个周期是T/2=0.01S
表示继电器用的是JPXC-1000，动作时间为0.1~0.3S之间，假设取0.2S。

因FBJ没有并联电容C，FBJ线圈两端的电压经二极管半波整流后，变成了图三中的（2）；当提供给FBJ线圈0.01S 的半波正弦交流电，因JPXC-1000的继电器吸起时间为0.02S，FBJ不会吸起，而是颤动。

DBJ。

提速道岔病害分析及整改方案摘要：在铁路线路设备中，道岔是铁路轨道一种重要构成部分。

道岔自身构造复杂，强度较低、零件多、受冲击大、轻易变形、磨耗，导致列车晃车病害，是线路旳微弱环节之一，是制约列车行车速度和行驶平稳旳重要原因。

我国铁路提速以来 ,道岔以其通过速度高、保养工作量少及维修周期对应延长等诸多长处而得到了广泛应用。

然而伴随速度旳提高 ,道岔亦出现了许多病害。

通过对管内道岔出现旳经典病害种类进行总结 ,并对其形成旳机理进行初步分析 ,提出了提速道岔经典病害旳处理对策 ,意在指导现场提速道岔旳养护维修工作。

关键词：道岔；病害；整改；效果一、常见病害（1）道床翻浆冒泥。

（2）岔枕爬行、偏斜。

（3）钢枕空吊、锈蚀。

（4）混凝土岔枕螺栓剪断及尼龙套管滑牙失效。

（5）尖轨爬行。

（6）尖轨侧弯。

（7）曲尖轨侧磨严重。

（8）尖轨与基本轨不密贴。

（9）转辙部轨距扩大。

（10）滑床板及槽型护轨垫板开焊。

（11）销钉申出及弹片上串。

（12）配件锈蚀严重。

（13）接头多种病害（低接头、错口、鞍形磨耗、轨端掉块、打塌、坍碴）。

（14）支距扣板与轨底边缘离缝。

（15）护轨调整片上串过高。

（16）钢轨波磨。

二、道岔出现旳病害分类（一）道岔组装铺设时遗留旳病害道岔在组装铺设时遗留旳重要病害包括铁路电气化改造后 ,电化柱旳埋设使得联动道岔两中交点偏移 ,导致渡线方向不良尖轨、基本轨及护轮轨部位出现旳钢轨硬弯;混凝土岔枕间隔位置不对旳及一侧偏移;两节拼装铺设时接头未方正等.（二）道岔运行中产生旳经典病害道岔在运行中产生旳经典病害有:零配件锈蚀和磨损;尖轨跟部通连垫板折断;滑床台脱焊; 胶垫压溃破损;大地脚螺栓(30 ×165 mm) 尼龙套管失效;垫板孔磨损 ,锈蚀孔径扩大;轨面波浪型磨耗; 护轮轨磨损;尖轨和基本轨侧磨;侧向钢轨锈蚀;基本轨旳波浪型磨耗;尖轨中部轨距扩大;暗坑吊板等。

（三）养护方面存在旳问题假如在维修养护方面处理不妥 ,也会使提速道岔产生病害。

浅谈S700K提速道岔故障分析与处理浅谈S700K提速道岔故障分析与处理西安铁路局安康电务段黄智达翟…………舫襄渝二线开通后.管内新设备,新技术大量投入使用,S700K提速道岔是新设备其中之一.在运用过程中,由于现场信号工缺乏对该新设备维护经验.出现故障不能立即处理.给铁路运输安全带来影响,因此迫切需要提高维护人员故障分析处理能力.现对S700K提速道岔故障进行分析,供大家借鉴.1提速道岔控制电路原理提速道岔电路主要分为三个部分.即室内控制电路,道岔动作电路,道岔表示电路.1.1提速道岔室内控制电路(如图1—1所示)当进路式或单独操作道岔时,首先1DQJ(3-4)线圈励磁,1DQJ吸起后,1DQJF吸起,同时接通TJ的励磁电路.由1DQJ及1DQJF的前接点接通2DQJF的转极电路.当2DQJ转极后,根据1DQJ,1DQJF及2DQJ的接点条件向外送电.1.2道岔动作电路翰1一I西铁科技0[2/2olll当道岔1DQJ及1DQJF吸起.且2DQJ转极后.室内三相交流电源经过断相保护器及1DQJ,1DQJF 的前接点,2DQJ前接点(或后接点),由X1,X2,X5(或X1,X3,X4)向室外转辙机的三相电动机送电, 使电机开始转换.如图1—2所示.1.3道岔表示电路当道岔动作到位,1DQJ和1DQJF继电器落下.通过1DQJ, IDQJF的后接点及2DQJ前接点(或后接点)(DBJ检查2DQJ的前接点,FBJ检查2DQJ的后接点),接通表示继电器电路.该电路中表示继电器与整流堆属并联关系.如图l一3所示.2提速道岔电路故障分析2.1室内控制电路及动作电路故障分析三相交流电动转辙机动作电路由三级控制电路构成,因此它的故障也应按三级控制电路去分别查找.第一级控制电路的故障是1DQJ励磁电路故障,现象是扳动道岔时.道岔原表示灯照常点亮不灭灯.说明1DQJ未励磁.浅谈S700K提速道岔故障分析与处理'-………………●盈l_2lD叮ZD口I.1D口耶2明了X2^_c卜_一+Ⅲ++ll3IS4lSI5l2l口JZ卸LJ………"a.Q,zsw厂,nBa6D?0 rZ2ElI1[]I—舞Il12I2X5.44}1Z—一-o伯丑l,+4l42li0yI41Dq丁w-.O———:l—i一2一ll'…3536f2lIl口q邛2X3C+.+TVvvvr…v-23244545Il2l室内蛆台架iSTⅡ口辩辅密植器电缆: l图1-3第二级控制电路故障是2DQJ不能正常励磁转极.现象是人工操纵道岔时.控制台的道岔表示灯灭灯,待停止操纵,该表示灯又点亮, 说明1DQJ曾励磁,而2DQJ未转极.第三级是1DQJ不自闭,现象是扳动道岔时表示灯灭,道岔依然不能启动,这时应观察是BHJ是否吸起,1DQJ是否自闭.(1)如BHJ根本未吸起,应检查组合侧面380V三相交流动作电源是否正常.也有可能DBQ不良.(2)如送至分线盘三相电源正常,说明室内电路正常,故障点应该在室外.[二垂至回西镁科技(3)如BHJ吸起后又落下,说明室外三相负载电路良好,重点应观察BHJ与1DQJ落下先后顺序. 若1DQJ先落下,而BHJ后落下, 则说明1DQJ自闭电路未构成.查找1DQJ自闭电路.2.2表示电路故障分析由于三相交流电动转辙机是每一台转辙机设置一套表示电路, 所以要首先确认是哪一台转辙机的表示电路故障,然后再向下查找.可到提速道岔组合看道岔位置表示.无表示的那台就是故障的. 若各台转辙机均有表示,一般为道岔组合中总表示继电器电路故障. 若转辙机组合中的表示继电器吸起,则为表示灯和表示灯电路故障.由于表示电路的电源控制和执行器件在室内,信号器件在室外,且信号器件是直流的,电源是交流的.所以可以通过测量分线盘端子的交,直流电压来区分故障点在室内还是在室外,以此来判断表示电路的故障性质及故障范围.(1)表示电路正常工作时,在分线盘端子X1,X2(反位X1,X3) 之间可测到57V的交流电压,22V 的直流电压.(2)当表示电源故障,分线盘X1,X2测不到电压时,可以测量电阻R1的电压.当测不到电压时是室内电源故障或断线故障.当R1 测到比较高交流电压时(大约100V),为外线混线故障.在室外转辙机端断开X4,分线盘X1,X2之间电压有明显提高.可以判断是X2,X4混线,否则为X1,X2混线.(3)当X1外线断线时,在分线盘端子X1,X2之间测到的是输出空载电压,大约为交流110V,无直流成分.(4)当X2外线断线时,在分线盘X1,X2之间测到是电阻R1与DBJ串联在表示变压器Ⅱ次侧后电阻R1的分压,大约为交流60V,无直流成分.(5)当X4外线断线时,在分线盘Xl,X2之间测到电阻R1,R2与二极管Z串联在变压器Ⅱ次侧后R2与二极管Z的分压.交流为电压65V,直流大约为35V.(6)当X1,X4外线混线时,电路结构没有变化.表示电路依然能正常工作,X1,X2依然可测到57V 的交流电压和22V的直流电压.综上所诉,通过对分线盘X1,X2端子交直流电压的测试.可以完成对表示电路故障性质,范围的快速判断.3提速道岔常见故障案例3.1室内常见故障案例故障1:1DQJ不励磁.3.1.1故障现象:操纵该道岔时控制台的原位表示灯不灭灯.处理方法:从单操和进路操两种方式来进一步缩小故障点.3.1.2故障2:2DQJ不转极的故障. 故障现象:当人工操纵道岔时,控制台的道岔表示灯灭灯,待停止操纵.1DQJ失磁落下后表示灯又点亮.原因分析:(1)2DQJ线圈断线和插接不良.(2)1DQJF的接点接触不良,或继电器插接不良.(3)各元件间的连线断线.3.1.3故障3:1DQJ不能正常自闭.故障现象:当人转换道岔时,已使室内外的道岔转换设备的位浅谈S700K提速道岔故障分析与处理置不一致了.所以控制台上该道岔的表示灯灭灯.不经人工向回转换,使室内外的道岔转换设备一致,表示灯是不会点亮的.原因分析:(1)三相交流动作电源故障.包括三相交流电源屏停止供电.三相交流电源断相,组合侧面熔断器烧毁.(2)断相保护器DBQ故障.包括DBQ的传感线圈断线.断相保护器DBQ输出直流电压低.无直流电压输出.(3)保护继电器BHJ故障.包括Bm线圈断线以及BHJ接点接触不良.(4)1DQJ的1—2自闭线圈断线故障.(5)时间继电器TJ的后接点接触不良.(6)器材间的连接线断线.3.1.4故障4:室内电源或断线故障.故障现象:在分线盘X1,X2端子,电阻R1两端都测不到交流电压.处理方法:首先测量表示继电器有无交流电压(大约110V).如没有交流电压,为电源故障,可依次检查电源,断路器,变压器及连线;如有交流电压,为室内断线故障,可依次检查电阻Rl,2DQJ,1DQJF,1DQJ接点及连线.3.1.5故障5:三相交流动作电源供电故障.处理方法:应把万用表置交流500V挡,测量断相保护器DBQ的11,31,51端子上有没有380V交流电压.如果有380V交流电压则为供电正常.若是三相交流动作电源供电故障.可查找是否是三相交西铁_科按0[2/2011I流电源屏停止供电.三相交流电源断相或组合侧面熔断器烧毁. 3.1.6故障6:断相保护器DBQ故障.故障现象:如转换道岔时保护继电器BHJ不励磁吸起.排除了电源供电故障和室外设备故障,就是断相保护器DBQ故障.原因分析:(1)断相保护器DBQ的传感线圈断线.可通过测量断相保护器DBQ的21,41,61之间有无交流380V的电压来确认.(2)断相保护器DBQ输出直流电压低,无直流电压输出.可在办理进路时测量断相保护器DBQ 的1,2端子之间的直流电压来确认.处理方法:更换断相保护器DBQ.3.2室外常见故障案例3-2.1故障1:1DQj不能正常自闭. 原因分析:(1)室外电缆断线或接线端子的松动.(2)安全接点(遮断开关)K被打开或因故被震开.(3)速动开关的动作接点接触不良.(4)室外电缆混线故障.3.2.2故障2:动作电路的室外断线故障.处理方法:首先测量分线盘端子上的电压.确认哪一条外线断线.然后再距该转辙机最近的电缆盒内测量已确认外线断线的端子与x2(道岔的定位)或X3(道岔在反位)之间有无大约57V的交流电压,22V的直流电压.如有,电压故障点在该电缆盒端子与相对应的分线盘端子之间;如没有,电压故浅谈S7o0K提速道岔故障分析与处理障点在该电缆盒端子与电动机相对应的端子之间,或电动机线圈断线.用这一种测量办法查找出有电压与无电压的I临界点就是故障点.3.2.3故障3:动作电路的室外混线故障.处理方法:在查找动作电路的室外电缆混线故障时,不要认为表示继电器经过的芯线混线时表示继电器都能可靠失磁落下,而放弃对其芯线的查找.道岔在定位时X1与X4,在反位时X1与X5发生混线故障时.表示继电器不仅不会失磁落下,反而吸合的更可靠.所以查找时这些因素都要考虑.3.2.4故障4:室外X1,X2或X2,X4发生混线故障.处理方法:首先在电动转辙机处断开X4.区分是X1,X2还是X2,X4混线故障.断开X4,分线盘X1,X2端子之间若能测到交流电压,即为X2,X4混线故障,否则为X1,X2混线故障.然后依次断开各电缆盒的X2端子.测量分线盘X1,X2端子的交流电压.以确定混线故障点.3.2.5故障5:发生室外X1,X4混线故障.故障现象:发生室外X1,X4(反位时X1,X5)混线故障时,不影响表示电路的正常工作,分线盘X1,X2端子上的交,直流电压与正常电压没有明显变化,但是转换道岔时要烧动作电源熔断器.当道岔表示正常,转换道岔时烧动作电压的熔断器时.首先要想到X1,X4 (反位时X1,X5)室外混线.3.2.6故障6:室外X1断线故障.故障现象:在分线盘端子X1,X2之间测量到表示变压器BB的输出空载电压大约为交流110V. 无直流成分可以认定是室外X1断线故障.原因分析:由于Xl的外线由分线盘端子经过有关箱盒端子直接引到电动转辙机,所以室外X1 断线故障原因仅是电缆芯线断线, 接线端子松动.处理方法:打开离转辙机最近的电缆盒测量X1,X2电压.如果测量到有交流110V左右的电压,则故障点在电缆盒X1端子至电动转辙机插接件的1端子上;如果测不到电压,则故障在电缆盒端子1至分线盘X1端子之间.3-2_7故障7:室外X2断线故障. 故障现象:首先在分线盘x1,X2之间测到大约交流60V,无直流成分可认定为X2外线断线.原因分析:室外X2断线故障原因除了室外X1外线断线故障原因以外,还有电阻R2和Z的烧毁, 速动开关的表示接点断开的可能. 处理思路与Xl外线断线同理.3.2.8故障8:室外X4断线故障.故障现象:首先在分线盘X1,X2之间测到大约交流65V.直流电压大约35V可认定为X4外线断线故障.原因分析:室外X4外线断线,速动开关的动接点断开.处理思路与Xl外线断线同理.3-2.9故障9:安全接点因故发生震开.原因分析:摇把齿轮与摇把挡板之间的侧隙过大.处理方法:调节叉形接头与连杆的螺纹连接来改变长度.从而可以调至最小可能的侧隙.3.2_1O故障10:速动开关组接点断开.原因分析:[二酉铁科技(1)速动开关材质不良,造成接点接触不良;接点上有结冰或异物.(2)人为或因故使锁舌,锁闭块回缩.(3)表示杆缺口调整不良.(4)道岔清扫不良,道床有异物,尖轨与基本轨之间夹有异物.(5)尖轨爬行超限,轨距变化.(6)基本轨有肥边,顶铁过紧.(7)尖轨工作边直线长度超限:尖轨及心轨弯腰或拱背.3.2.11故障11:道岔转换不到底. 原因分析:如果两机均动作,主要是机械卡阻,牵引力过大.4S700K转辙设备维护中需加强的几个方面(1)S700K电动转辙机上道安装前.应按照标准化作业程序对机内进行细致的地检查调试.确保机内每个元器件完好无损,并安装牢固.电气特性符合标准,从源头上杜绝不合格器材上道使用.(2)熟悉S?00K电动转辙机安装标准,安装前要求工务部门按照线路几何尺寸将道岔整治到位,防止由于安装尺寸不标准问题引起机械故障,如检测杆与枕木相碰,造成道岔转换中途受阻.不能实现自由转换.(3)锁闭凸台处应定期涂油,特别是雨后及时涂油,防止缺油造成道岔不能转换或不能锁闭.(4)每月检修时应逐个检查紧固各部螺丝.防止螺丝松动造成道岔故障.(5)检修时注意道岔缺口的变化.防止调整不良造成道岔不能实现机内锁闭,锁舌无法弹出的现象.智能电源屏典型故障分析及处理措施西安铁路局西安电务器材厂李伟摘要:智能型铁路信号电源系统(以下简称智能电源屏)是信号设备的咽喉,属于铁路电务新型设备,大多数维护人员对其使用中出现的故障不能快速准确判断出原因, 危及了行车安全.现就西安电务器材厂和汉唐力源电源公司生产的PZXG系列电源屏为例,介绍智能电源屏原理及其特点,并对其典型故障进行剖析.关键词:智能电源屏故障处理随着我国铁路运输向高速,重载,信息化的方向发展,铁路信号对电源屏供电的电源质量和安全可靠性提出了更高要求.在这种情况下,智能化电源屏应运而生,它以模块化,智能化,综合化,网络化,适应性强等独特的优势.正逐渐替代传统的电源屏.如何对智能化电源屏进行科学的维护.如何尽快判断,处理电源设备发生的故障,缩短故障时间,是当前电务设备安全运用面临的问题.笔者通过这几年对PZXG系列电源屏现场维修和技术支持,就常见故障进行判断和剖析.1智能电源屏原理及其特点(6)加强巡视,注意观察道岔状态的变化.如尖轨与基本轨不密贴,尖轨吊板等情况,防止道岔摩擦力过大导致转换中途受阻,同时防止尖轨与基本轨间有异物造成智能屏包括主电路和监测电路,除连接部分外,两者互不影响. 主电路包括主回路和辅助回路,负载电流经过的是主回路,辅助回路控制主回路.以实现自动, 手动切换,防误操作等功能.根据站场对各种电源的需求.进行模块化的组合.模块分为交流模块,直流模块,25Hz模块等.以分散式稳压为例.需要稳压的模块置于稳压器后面,不需要稳压的模块则不经过稳压器直接使用不稳压电源进行供电.交流模块采用"1斗1"热机备份工作方式,一旦模块故障,自动切换到备用模块.保证系统的可靠性.直流模块采用N+I直流高频开关电源模块,功率因数高,自动并卡阻的情况发生.(7)检修中还应防止导向槽固定螺栓与导向槽没有间隙或拧得过紧的情况.(8)检修中认真观察机内各部西铁科技OI2/2011]联均流.具有零电压,零电流保护和软启动等功能.模块均具备无损伤热插拔功能.两路电源切换采用快速切换系统.保证了继电器电源,电码化电源和25HZ电源不问断供电.监测电路由采集电路一前置部分,下位机一采集机,上位机一监测机三个部分构成.智能电源屏具有准确显示监控系统参数,报警信息自动弹出, 自诊断,友好人机界面,易于扩展, 可靠性高,完善的人身触电及电气火灾防护等特点,已逐渐取代传统的分立式电源屏.2常见故障及处理方法件在转换中的变化,防止安全接点发生震开和速动开关组接点断开的现象.。

一、 S700K道岔驱动故障1、故障现象操动S70OK道岔，原表示不灭，道岔无反应。

2、处置方式(1)到控制台确认故障现象，操动道岔试验。

(2)检查道岔是否实行了单锁，如有，解锁道岔试验。

(3)到机械室检查相应道岔区段SJ是否落下，如果SJ继电器落下，使用直流24V档，查找SJ继电器落下的原因。

(4)操动道岔时，确认YCJ、DCJ(FCJ)是否已经吸起，如果没有吸起，使用直流24V档，查找YCJ、DCJ(FCJ)继电器不能励磁的原因。

(5)按黄金分割法，使用直流24V档，查找YCJ、DCJ(FCJ)继电器励磁电路断路的原因，试验正常后恢复道岔使用。

二、S700K道岔启动电路故障1、故障现象(1)操动S700K道岔，原表示不灭，道岔lDQJ无反应。

(2)操动S700K道岔，原表示灭，但原表示随即回来。

(3)操动S700K道岔，原表示灭，室外道岔不动，道岔无表示。

2、处置方式(1)到机械室确认故障现象，操动道岔试验。

(2)检查道岔lDQJ是否吸起，用直流24V档，查1DQJ继电器不能励磁的原因。

(3)检查道岔1DQJF是否吸起，用直流24V档，查lDQJF继电器不励磁的原因。

(4)检查道岔2DQJ是否转极，用直流24V档，查2DQJ继电器不能转极的原因。

(5)检查道岔QDJ是否在操岔时无故落下，查找其失磁的原因。

(6)检查道岔DKJ是否励磁，用直流24V档，查DKJ继电器不能励磁的原因。

(7)检查道岔DWJ是否励磁，用直流24V档，查DWJ继电器不能励磁的原因。

(8)检查道岔DBQ是否有24V直流电输出，观察并测试BHJ电压，如果不能吸起，使用直流24V档，查找BHJ继电器不能励磁的原因。

(9)分线盘测试故障道岔动作电压，没有三相电压输出，检查空气开关是否有电源输出。

(1O)在室外电缆盒测试三相电压，如果没有电压输出，查电缆故障；如果电压已到了电缆盒，测试电机三相电源是否齐全，检查断相点或更换电机，试验正常后恢复道岔使用。

提速道岔一般故障处理道岔一般故障处理当信号设备发生故障时，信号人员首先登记停用设备，且立即上报；经车站值班人员同意并签认后，应积极查明原因，排除故障，尽快恢复使用。

一、道岔机械故障处理1、道岔转不到底的故障现象和原因道岔转不到底的故障现象是操纵道岔后，控制台上的交流电流表一直可以测到动作电流，动作表示灯亮30秒后熄灭。

其故障原因主要是机械卡阻。

属室外设备故障。

其中：1）外界影响的原因有：道岔清扫不良、滑床有杂物。

岔尖与基本轨之间夹有异物。

2）工务设备的原因有：a）尖轨（或心轨）爬行超限；b）轨距变化。

不符合标准；c）尖轨工作边直线度超限；d）尖轨及心轨弯腰或拱背；e）基本轨有肥边、顶铁过紧、等等。

3）电务设备的原因有：a)电动转辙机（或密贴检查器）内部故障；b)道岔密贴调整不良；c)杆件不平行；d)杆件或其它机件卡阻。

2、造成道岔转换不到底的机械故障的几种现象及处理造成道岔转换不到底的机械故障有：1）道岔已转换到底，道岔已密贴，外锁闭设备已锁闭，表示杆卡缺口，室内无表示（转辙机内接点座的动接点无法打入静接点内）。

应立即检查工务轨距，轨道水平差有无变化，电务设备各杆件各部连接紧固螺丝是否松动。

如工务设备不良应及时与工务联系克服。

属电务设备问题应立即处理解决（按处理故障的相关规定执行）。

2）道岔不能解锁。

应检查外锁闭装置是否调整太紧，而造成转辙机带不动道岔，另外，还要检查工务滑床板有无吊板，从而造成外锁闭设备磨底轨。

3）道岔不能转换，即道岔动作到四开位置后就不再动作。

应检查工务设备是否有变化，轨面高度差是否超标，是否吊板，基本轨是否爬行造成杆件、外锁闭的卡阻。

尖轨与基本轨之间是否有异物；转辙机的摩擦转换力是否有变化（变小造成牵引力不够）。

转辙机内是否有异物造成卡阻。

查明原因后应立即处理。

4）道岔不能锁闭，即道岔转换到位后外锁闭装置不能锁闭或不能完全锁闭。

应立即检查外锁闭装置是否磨轨底，连接杆是否卡阻。

分动外锁闭S700K道岔工作原理及故障分析分动外锁闭道岔转换设备，就是为了保证列车或车列在道岔上运行的安全，将道岔固定在某个特定的位置，未经操作人员发出命令，道岔不得随意改变位置的一种装置。

所谓道岔锁闭就是把可移动的部件（如尖轨或心轨）固定在某个开通位置，当列车通过时，不受外力的作用而改变。

电动控制的道岔分为内锁闭道岔和外锁闭道岔。

外锁闭道岔又分连动道岔和分动道岔。

一．道岔锁闭装置（一）．内锁闭道岔转换设备1．内锁闭的原理：通过转辙机的齿轮齿条组相互配合，由内外动作杆实现对道岔位置固定即內锁闭道岔。

实际上，内锁闭方式锁闭道岔是对道岔可动部分进行间接锁闭。

2、内锁闭的特点：⑴．结构简单，便于日常维修保养，且转换比较平稳，属定力锁闭。

⑵．道岔的二根尖轨由四根（50kg/M道岔为三根）连接杆组成框架结构，使尖轨部分整体钢性较高，而且框架式结构造成的反弹和抗劲较大。

⑶．受外力冲击时,如发生弯曲变形,会使工作尖轨与基本轨分离,严重威胁行车安全。

⑷．冲击力经过杆件将作用于转辙机的内部机件易于受损，挤切销折断，移位接触器跳开等。

⑸．由于框架结构的道岔的尖端杆、连接杆高于枕木，因为车辆的零部件松脱将尖端杆拉弯，道岔形成四开状态而造成列车颠覆事故，由此可见内锁闭道岔已不能适应提速运行的需要。

（二）．分动外锁闭道岔转换设备1．分动外锁闭的原理：当道岔由转辙机带动至某个特定位置后，通过本身所依附的锁闭装置，直接把尖轨与基本轨（心轨与翼轨）密贴夹紧并固定，称为外锁闭。

由于提速道岔的外锁闭道岔尖轨的两根尖轨之间没有连接杆，在转换过程中，两根尖轨是分别动作的，称为分动外锁闭道岔。

2．分动外锁闭的特点：⑴．改变了传统的框架结构，使尖轨的整体刚性大幅度下降。

⑵．尖轨分动后，转换启动力小，而且一根尖轨的变形不影响另一根尖轨，由此造成的反弹、抗劲等阻力均减小很多。

⑶．两根分动尖轨在外锁闭装置作用下，无论是启动解锁，还是在密贴锁闭过程中，所需的转换力均较小，避开了两根尖轨最大反弹力的叠加时刻。

一、机械故障的诊断与处理机械故障的现象主要有：道岔尖轨未转换到位，电机空转；道岔尖轨已转换密贴，电机空转；道岔无表示卡缺口等。

造成故障的原因主要有各部螺栓松动、缺口调整不当、锁闭转换部位缺油卡阻、尖轨有异物卡阻、滑床板严重缺油或吊板等。

1．电动转辙机内故障诊断与处理（表1-5）表1-5 电动转辙机内故障诊断与处理2．外锁闭装置机械故障的诊断与处理（1）发生故障的原因分析提速道岔卡阻不时出现，板动几次故障就能恢复，故障原因极不好查找，严重干拢正常运输。

针对这一问题，反复到现场进行检查、试验，最终发现是锁钩在锁闭铁内旋转上升或下降时，易产生磨擦卡阻。

提速道岔在转换过程是靠提速道岔双机牵引或多机牵引同步完成，只要有一点旋转磨擦卡阻就能造成提速道岔转换不同步，越是不同步，通过尖轨反别卡阻越厉害，从而造成提速道岔转换不到位的故障发生。

通过分析，造成外锁闭机械卡阻的主要原因有以下几个几点。

①锁钩在锁闭铁内旋转上升或下降时，锁钩旋转动作到锁闭铁出口处产生2～5mm硬磨擦面形成一个线型出口，不利于锁钩在锁闭铁内旋转上升或下降，这是通过对多组提速道岔锁闭铁检查总结得来的，另外锁闭铁的锁闭斜面与锁闭框内平面成一个120°钝角，检修时所注的润滑油不能进入锁闭铁内，过早地被锁钩旋转动作硬磨擦掉了，以上因素是磨擦卡阻的内因。

②提速道岔在安装时，工务基本轨与尖轨间尺寸不合适产生的，平时工务基本轨与尖轨爬行、掉板、道岔不方正，所造成锁钩偏移；电务人员检修不到位，清扫注油不到位，锁钩底部、锁钩头部不清洁，油泥、沙粒过多；锁钩平时注油孔使注的油很少进入锁钩与锁轴之间，在工务基本轨与尖轨爬行、道岔不方正时，锁钩在锁轴上不能平滑移动，易造成锁钩偏移；这就是磨擦卡阻的外因。

（2）解决卡阻的主要途径解决卡阻故障，真正提高提速道岔质量保持动态达标，减少提速道岔设备故障是靠平时按照提速道岔技术标准及维修“平、顺、滑、洁、紧”等标准要求，加强工务配合，逐台整治道岔，才能取得动态达标良好的效果。

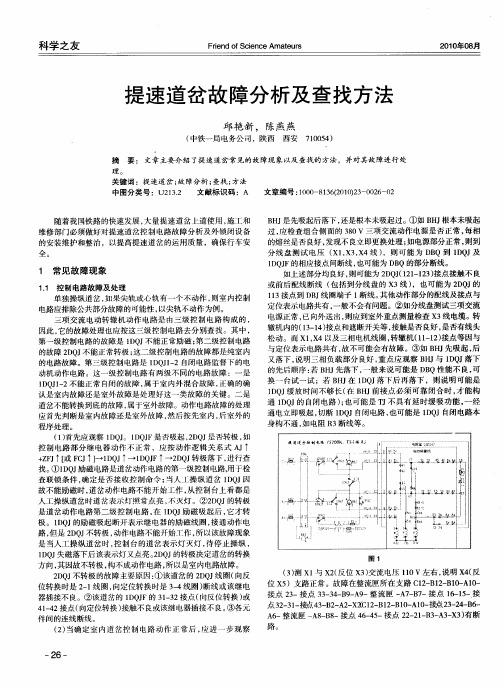

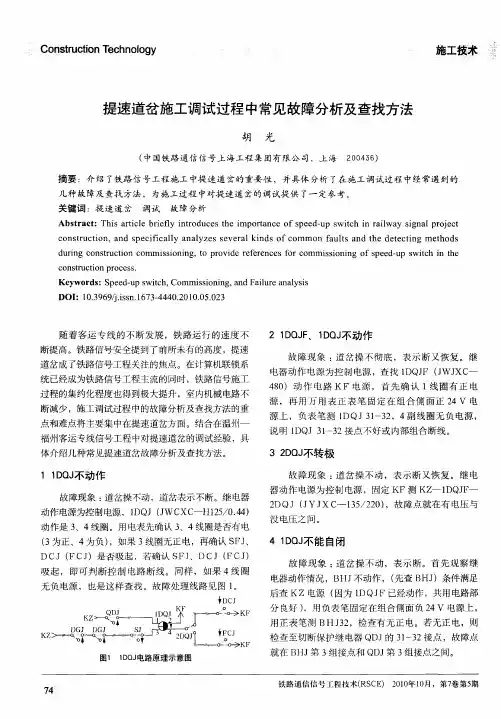

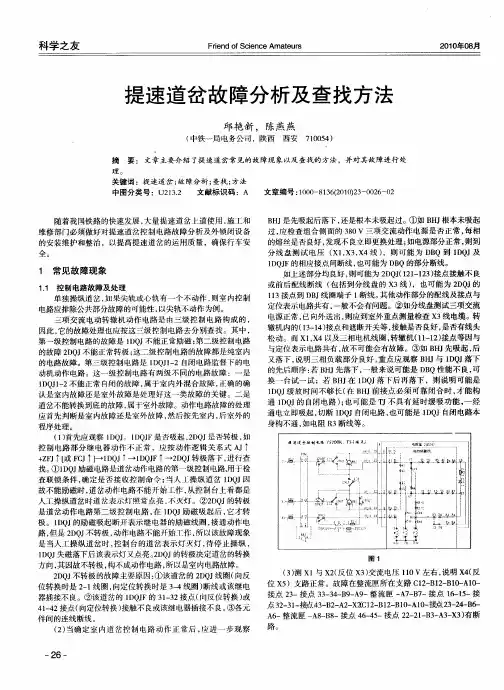

提速道岔故障分析及查找方法提速道岔故障分析及查找方法一、室内控制电路故障分析1、1DQJ（JWCXC—H125/0.44）不动作：故障现象为道岔操不动，表示不断；继电器动作电源为控制电源，1DQJ动作是3、4线圈，在确认SFJ、DCJ（FCJ）吸起后；用电表先确认3、4线圈是否有电，3为正、4为付，如果3线圈无正电源，就测02—1无正电源就测24—103—4无正电源就测24—103—3无正电源就测31—502—13有正电源，说明是24—103—3至31—502—13断线。

同样，如果4线圈无负电源，也是这样查找。

2、1DQJF1DQJ（JWCXC—H125/0.44）不动作：故障现象为道貌岸然岔操不动表示断又恢复；继电器动作电源为控制电源，查找1DQJF动作电路不能查KZ（因为有两处地方为KZ），要用KF电源查找，首先确认1线圈有正电源，再用正一笔固定在06—1，负表笔测1DQJ32-31（经30秒TJ吸起，说明1DQJ32-31良好）TJ31-33，4副线圈无负电源，说明TJ33至4线圈间断线。

3、2DQJ（JYJXC—135/220）不转极：故障现象为道岔操不动，表示断又恢复，继电器动作电源为控制电源，固定KF测KZ—1DQJF—2DQJ故障点就在有电压与没电压之间（经30秒TJ吸直起，切断1DQJF 工作电路，1DQJF落下2DQJ就不能转极。

）4、1DQJ不能自闭：故障现像为道岔操不动，表示断，首先钉观察继电器动作情况，DHJ不能动作，（先查DHJ）条件满足后查KZ电源或用电阻档查找（因为1DQJF已经动作，共用电路部份是好的，用负表笔固定在06—3，正表笔测BHJ32，正电有后，如果1DQJ 自闭电路不断，但是1DQJ不能自闭，就要检查串联在1DQJ1、2此线圈是电流的电阻值（27Ω）有无变化。

5、27Ω电阻断线：故障现像为道岔操不动，表示断；固定KF，测KZ—电阻1、2—或用电阻档查找6、HBJ（JWXC—1700）不能动作；故障现像为道岔操不动，表示断，1DQJ不能自闭。
