一、概念解释(每题3分，共12分)。
1. 数控编程根据被加工零件的图纸和技术要求、工艺要求等切削加工的必要信息，按数控系统所规定的指令和格式编制成加工程序文件。
2. 特征是设计者对设计对象的功能、形状、结构、制造、装配、检验、管理与使用等信息及其关系的具有确切工程含义的高层次抽象描述。
3. 建模技术是将现实世界中的物体及其属性转化为计算机内部数字化表达的原理和方法。
4. 窗口在用户空间中定义的确定显示内容的一个矩形区域。
二、简答题（每题5分，共25分）1. 请列出你所知道的CAD/CAM支撑软件系统。
SolidWorks, Pro/E, UG, CATIA, MasterCAM等。
2. 列出几种消隐算法的基本测试方法重叠测试包容性测试深度测试可见性测试3. 获取质量数据的主要方法有哪些？手工检测半自动检测（数字化量仪与机器人测量）自动检测（红外头测量系统）三坐标测量机4. 请总结制造技术的发展趋势全球化、敏捷化、虚拟化、智能化、网络化、标准化、绿色化5. 列出几种线图的程序化方法（1）找到曲线的原始理论公式编程（在理论公式存在的条件下）；（2）对线图进行离散化处理，变为表格形式，按表格程序化方法处理；（3）拟合经验公式，按经验公式编程。
三、简述对CAD/CAM系统集成的概念的理解，并总结主要集成方法（10分）。
CAD/CAM系统集成是指将基于信息技术的CAD/CAM各组成部分以及制造系统与CAD/CAM 有关的其它子系统有机地组织和管理起来，形成一个协同工作的整体，集成包括功能交互、信息共享以及数据通信三个方面的管理与控制。
CAD/CAM系统的集成方法主要包括如下几种：(1) 基于专用接口的CAD/CAM集成(2) 基于STEP的CAD/CAM集成(3)基于数据库的CAD/CAM集成(4)基于PDM的CAD/CAM集成四、为什么曲线和曲面一般采用参数方程进行表示，B样条曲线有何优点（10分）。
曲线和曲面一般采用参数方程进行表示的优点：(1)具有规范化参数区域[0，1]，容易确定曲线的边界；(2)参数方程的形式不依赖于坐标系的选取，具有不变性；(3)对参数表示的曲线、曲面进行几何变换比较方便；(4)在非参数表示中，以斜率表示变化率，可能会出现∞；而在参数表示中，变化率以切矢量表示，不会出现∞。
资阳科学技术学校 二年级 数控专业 《mastercam9.0》 试卷 第 1页( 共2 页) 资阳科学技术学校 二年级 数控专业 《mastercam9.0》 试卷 第2页( 共2 页) 资
阳科学技术学校_________专业__________层次________形式________级________班__________姓名____________学号____________ ………………………………（密）
………………………………（封）………………………………（线）………
……………………… 密
封 线
内

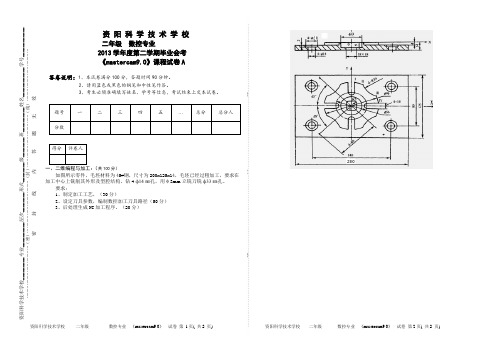

答 题 无 效 资 阳 科 学 技 术 学 校 二年级 数控专业 2013学年度第二学期毕业会考
《mastercam9.0》课程试卷A 答卷说明：1、本试卷满分100分，答题时间90分钟。
2、请用蓝色或黑色的钢笔和中性笔作答。
3、考生必须准确填写姓名、学号等信息，考试结束上交本试卷。
题号 一 二 三 四 五 … 总分 总分人
分数
得分 评卷人
一、二维编程与加工：（共100分） 如图所示零件，毛坯材料为45#钢，尺寸为200x125x14，毛坯已经过粗加工，要求在加工中心上铣削其外形及型腔结构，钻4-ф14㎜孔，用φ5mm 立铣刀铣ф33㎜孔。
要求： 1、制定加工工艺，（30分）
2、设定刀具参数，编制数控加工刀具路径（50分）
3、后处理生成NC 加工程序。
（20分）。

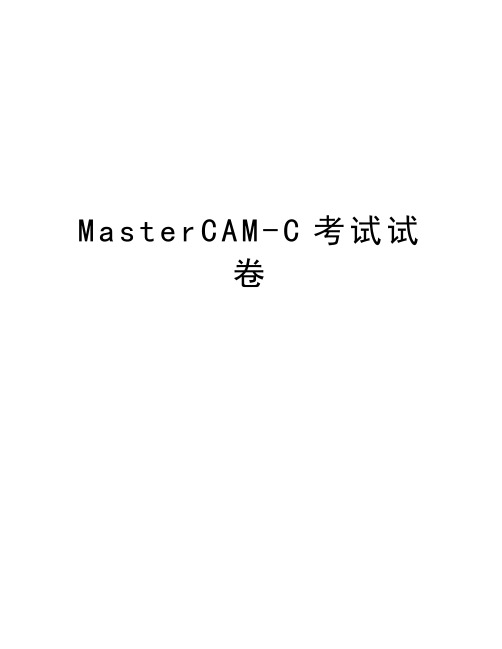

M a s t e r C A M-C考试试卷收集于网络，如有侵权请联系管理员删除期末考试《MasterCAM 》试卷(C) 适用15年级专业：_数控技术_总分：100分 时间：100分钟分，共15分。
以下每题只有一个正确答案，请将正确答案填写在相应位置。
）1、下列哪项不属于构图平面（ ）A .前视图 B.俯视图 C ．等角视图 D.侧视图2、要让视图向左移动，应在键盘上按（ ）键A ．↑B .↓ C.← D.→ 3、结束正在进行的操作，并返回上一级菜单的快捷键是（ ）A 、EndB 、EscC 、F1D 、F24、下列哪项不属于实体布林运算（ ）。
A. 结合B. 切割C. 挤出D. 交集5、一个串连图素在绕某直线旋转产生旋转曲面后，该串连图素将 （ ）。
．A.被隐藏B.被删除C.还存在D.不一定6、对实体进行（ ）操作时，不需要指定方向。
A.并集运算B.牵引实体面C.实体抽壳D.加厚薄壁实体7、在Mastercam 中，用户可以直接捕捉（ ）的中心点。
A ．矩形 B.椭圆 C.正多边形 D.圆弧8、对实体进行（ ）操作时，需要指定方向。
A.并集运算B.实体圆角C.实体倒角D.修剪实体9、下面选项中，不属于三维曲面加工方法的是（ ）。
A.五轴曲面加工 B.平行式精加工C.插削粗加工D.外形铣削 10、在绘制圆柱曲面时，其中心轴可用多种方式，但不包括以下（ ）方式。
A.坐标轴B.直线 C 圆弧 D.未绘制的任意两点 1分，共10分。
请将正确答案填写在相应位置。
）1、MasterCAM9.1分为 CAD 和CAM 两部分，其中CAD 部分即是计算机辅助设计部分。
（ ）2、任意线段是通过输入任意的两个端点绘制一条直线。
（ ）3、在进行外形铣削时选用的刀具是球刀。
（ ）4、在MasterCam 回复命令只能返回三次。
（ ）5、在MasterCam 中ESC 的作用是退出CAM 系统。
（ ）6、平行铣削加工是一种常用的加工方法，适合各种形态的曲面加工。
CAD／CAM模拟试题（一）一、填空题(每空2分，共20分)1．在零件分类方法中，生产流程分析法可以分为关键_______法、顺序________法和________分析法。
2．图标菜单段标题固定为________，子莱单标题之下的第______项为图标菜单的标题，图标菜单只能通过________菜单或________菜单调用。
3．数控机床的________环控制系统没有反馈测量系统，________环控制系统的测量元件装在丝杠或伺服马达端部，用来检测丝杠或伺服马达的回转角，间接测出机床运动部件的________，经反馈送回控制系统。
二、单项选择题(每小题3分，共24分。
从供选择的答案中选出正确的答案，将其编号填入括号内)1．列表框包括六个属性，下列不属于列表框的属性是( )。
A．edit-limit B．labelC．list D. tabs2．图像按钮包括三个属性，下列不属于它的属性是( )。
A. allow_acceptB. valueC. aspect_radioD. color3．FMS的管理控制系统的必备软件模块中不包括( )。
A接口模块B系统管理程序模块C网络模块D调度模块4.CIMS系统的各个子系统的联系不包括( )。
A数据联系 B 决策联系C组织联系D信息传输联系5．在AotuLISP中，(car(11StXy 2))的运算结果为( )。
A. xB.yC. zD. (yz)6．决策树又叫判定树，它不包括( )‘A．根B干C 分枝D节点7．二叉树的遍历方式中，先右后左的方式不包括是( )。
A. DLRB. RDLC. RLDD. DRL8．语句(substr(“AutoCADg 3))的执行结果是( )。
A. AutB. CADC. oCAD. uto三、简答题(共30分)1．CAD／CAM系统的配置应考虑哪些问题?(7分)2．简述在单向链表的第14个元素前插入一个数据的过程。
(8分)3．什么是码域法?(7分)4．派生式CAPP系统和创成式CAPP系统的工作原理有何不同?(8分)四、阅读理解题(每题13分，共26分)1.写出在AotuCAD编辑状态中运行函数tu时，在屏幕图形区和文本区的显示结果(de[un c:tu (/ pcl pc2 pc3 r p1 p2 p3 p4)(setq pcl (list 50.0 60.0))(setq pc2 (list 50.0 20.0))(setq r 20.0)(setq p1(polar pcl o r ))(setq p2(polar pc1 pir))(setq p3(polar pcl2 o r ))(setq p4(polar pc2 pir))(princ pcl pc2 pc3 r p1 p2 p3 p4)(command "arc" p1 “c” pc1 p2)(command "arc" p4 “c” pc2 pc3)(command "line" p1p3 “” )(command "line" p2p4 “c” ))2．绘出在AotuCAD编辑状态中下述文件在屏幕上显示的两级下拉菜单的内容*** popll[离合器][牙嵌式] *c* cyaqian[——][摩擦片式] *c* cmocapian[一>干式] *c* cgan[<一湿式] *c* cshi[——][磁粉式] *c* ccifen}参考答案一、填空题(每空2分，共20分)l。
mastercam试卷Matercam某4试卷A一、填空题（每空1分，共20分）1．MaterCAM9.1分为CAD和CAM两部分，其中CAD部分即是计算机辅助设计部分。
2．MaterCAM9.1的工作窗口主要由标题栏、工具栏、坐标显示区、次菜单区、绘图区、信息提示区几部分组成。
3．依次选取绘图、点命令将得到绘点模式子菜单。
4．绘制一段圆弧，一般采用极坐标方式绘制。
5．二维图形的编辑方法有删除、修整、转换等功能。
6．曲面的构建方法有举升曲面、昆氏曲面、直纹曲面、旋转曲面、扫描曲面、牵引曲面。
7．曲面的编辑是通过已有的曲面利用曲面倒圆角、曲面偏移、曲面修剪（延伸）及曲面熔接等创建新的平面。
8．创建实体的方法有挤出、旋转、扫描、举升等方法创建实体。
9．工件的设置包括工件的大小、原点、材料10．二维刀具路径有面铣削加工、外形铣削加工、挖槽加工、钻孔加工。
二、选择题（共10题，每题2分，共20分）1．结束正在进行的操作，并返回上一级菜单的快捷键是（B）A、EndB、EcC、F1D、F22．选取次菜单区中的“Cplane:T”命令后，在主菜单区将显示（A）A、构图面子菜单B、刀具平面菜单C、绘图菜单D、视角子菜单3.结束正在进行的操作，并返回上一级菜单的快捷键是（B）A、EndB、EcC、F1D、F24.选取次菜单区中的“Cplane：T”命令后，在主菜单区将显示（A）A、构图面子菜单B、刀具平面菜单C、绘图菜单D、视角子菜单5．要让视图向左移动，应在键盘上按（C）键。
A．↑B.↓C.←D.6.在Matercam某4中，系统没有直接提供绘制（B）图素的命令。
A．直线B.圆弧C矩形D圆7.要设置图形的尺寸标注样式，应选择（D）菜单。
A.FileB.EditC.CreateD.Setting8.对实体进行布尔运算有多种方式，但下列的（C）命令并不属于布尔运算命令。
A.并集B.交集C.逼近D.差集9.对实体进行（D）操作时，需要指定方向。

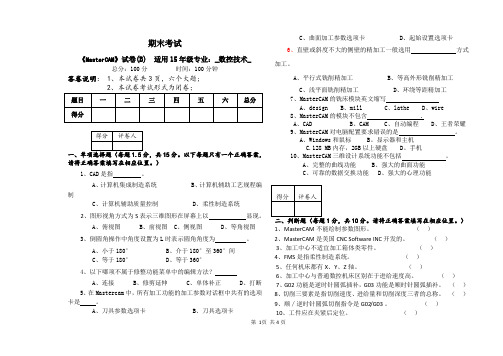

期末考试《MasterCAM》试卷(B) 适用15年级专业：_数控技术_总分：100分时间：100分钟答卷说明： 1、本试卷共3页，六个大题;15分。
以下每题只有一个正确答案，请将正确答案填写在相应位置。
）1、CAD是指。
A、计算机集成制造系统B、计算机辅助工艺规程编制C、计算机辅助质量控制D、柔性制造系统2、图形视角方式为S表示三维图形在屏幕上以显现。
A、俯视图B、前视图C、侧视图D、等角视图3、倒圆角操作中角度设置为L时表示圆角角度为。
A、小于180°B、介于180°至360°间C、等于180°D、等于360°4、以下哪项不属于修整功能菜单中的编辑方法？A、连接B、修剪延伸C、单体补正D、打断5、在Mastercam中，所有加工功能的加工参数对话框中共有的选项卡是。
A、刀具参数选项卡B、刀具选项卡C、曲面加工参数选项卡D、起始设置选项卡6、直壁或斜度不大的侧壁的精加工一般选用方式加工。
A、平行式铣削精加工B、等高外形铣削精加工C、浅平面铣削精加工D、环绕等距精加工7、MasterCAM的铣床模块英文缩写A、designB、millC、latheD、wire8、MasterCAM的模块不包含 .A、CADB、CAMC、自动编程D、王者荣耀9、MasterCAM对电脑配置要求错误的是。
A、Windows和鼠标 B。
显示器和主机C.128 MB内存，2GB以上硬盘 D。
手机10、MasterCAM三维设计系统功能不包括。
A、完整的曲线功能B、强大的曲面功能C、可靠的数据交换功能D、强大的心理功能1分，共10分。
请将正确答案填写在相应位置。
）1、MasterCAM不能绘制参数图形。
（）2、MasterCAM是美国CNC Software INC开发的。
（）3、加工中心不适宜加工箱体类零件。
（）4、FMS是指柔性制造系统。
（）5、任何机床都有X、Y、Z轴。
5．要让视图向左移动，应在键盘上按（C ）键。
A．↑ B .↓ C.← D.6. 在Mastercam X4中，系统没有直接提供绘制（ B ）图素的命令。
A．直线 B.圆弧C矩形D圆7. 要设置图形的尺寸标注样式，应选择（ D ）菜单。
A. FileB. EditC. CreateD. Settings8. 对实体进行布尔运算有多种方式，但下列的（ C ）命令并不属于布尔运算命令。
A.并集B.交集C.逼近D.差集9. 对实体进行（D ）操作时，需要指定方向。
A.并集运算B.实体圆角C.实体倒角D.修剪实体10. 下面选项中，不属于三维曲面加工方法的是（A ）。
A.5轴曲面加工B.平行式精加工C.钻削粗加工D.外形铣削三、画图题（60分）1、在MasterCAM的mill模块中，参照如下三视图，要求将其绘制成立体图（20分）2、在MasterCAM的mill模块中，参照如下五角星三视图，要求将其绘制成曲面（40分）。
注意：其中五边形的外接圆直径200mm4. 要等距离复制图素，应使用（A ）命令。
A.阵列B.旋转C平移 D.偏置6. 设置尺寸标注箭头的大小，应在Drafting Options对话框的（）标签页中进行。
A.Dimension AttirbutesB.Dimension TextC.Note TextD.Leaders/Witness7. 一个串连图素在绕某直线旋转产生旋转曲面后，该串连图素将（ C ）。
A.被隐藏B.被删除C.还存在D.不一定8. 在绘制圆柱曲面时，其中心轴可用多种方式，但不包括以下（ C ）方式。
A.坐标轴B.直线C圆弧 D.未绘制的任意两点9. 将曲面上的一个孔洞补起来，成为一个统一的曲面，应该使用（ D ）命令。
A.去除边界B.填补孔洞C.分割曲面D.曲面融接10. 下列（）命令可以在曲面的常参数方向上创建曲线。
A.绘制相交线B.创建分模线C.创建边界曲面D.创建曲面流线17. Mastercam X生成的加工程序，一般称为（）。
《CAD、CAM软件应用》模拟试题1及参考答案一、填空题（每题2分，共40分）1、最早出现的集三维设计、分析、制造一体化的系统软件为CATIA，其它常用的国内外CAD/CAM软件有MasterCAM、 UG、 Pro/E、 CAXA等。
2、Mastercam包括三大功能模块，即Design、Lathe和Mill。
其工作界面由工具栏、主功能菜单、次功能菜单、绘图区、和系统提示栏五大部分组成。
3、对话框中选项带有“…”表示还有子对话框。
呈现灰色的选项表示当前不可用。
4、屏幕操作工具按钮有视图放大、缩小、缩小0.8倍、适度化、和重画。
5、直线命令中的水平线或者垂直线都是相对于构图面、而言的。
极坐标线的角度是以构图水平方向的正方向为0，按逆时针方向定义的。
6、Mastercam可以构建的曲面类型有参数式曲面、NURBS曲面和三种，构建曲面的方法有举升曲面、昆氏曲面、曲线生成曲面、扫描曲面、旋转曲面、牵引曲面、、直纹曲面等六种。
此外，还可能过实体曲面命令直接创建圆柱面、圆锥面、立方面、球面等基本三维曲面。
7、单一物体修剪命令要求先选择要修整、修剪边界对象，再选择对象。
8、实体的布林运算方式有结合、切割、和交集三种。
9、Mastercam车削加工主要有外形车削、内孔车削、径向车削、C轴加工等加工功能。
10、Mastercam中的3个关键坐标点分别是系统原点、构图原点、和刀具原点，这三点一般设置为重合，以避免不必要的差错。
11、毛坯的大小、原点和材料等参数可在工作设定对话框中设定。
12、在数控铣中较为常用的刀具类型有平底刀、球刀、和圆刀。
13、外形铣削加工的特点是沿着轮廓线、生成切削加工的刀具轨迹。
挖槽加工的特点是移除封闭区域、内的材料，其定义方式可由外轮廓、与岛屿所组成。
14、挖槽粗铣的走刀方式有双向切削、单向切削、等距环切、平行环切等。
16、对于封闭轮廓线铣削方向有顺铣、和逆铣、两种选择，对于开放轮廓线铣削方向有单向、和双向两种选择。
云南开放大学《 CAD/CAM 软件应用技术——MasterCAM 》试卷A 一、填空题（每空1分，共30分）1、MasterCAM 是美国__________ 公司推出的CAD/CAM 产品，X 版本主要包括__________ 、__________ 、__________ 、__________ 等。
2、基准点法绘制矩形是指通过指定矩形的一个特定点及______和______来绘制矩形；两点法绘制矩形是指通过指定矩形的__________ 来绘制矩形。
3、一个完整的尺寸标注通常由__________ 、__________ 、__________ 、__________等4个部分组成。
4、曲面熔接有3种构建方式__________ 、__________ 、__________ 。
5、在MasterCAM X 中可以通过__________ 、__________ 、__________ 、__________ 、__________ 命令来构建三维实体的基本特征。
6、MasterCAM X 的机床设备种类有__________ 、__________ 、__________ 。
7、在挖槽粗铣加工路径中，可以采用__________ 、__________ 、__________ 三种下刀方式。
8、三维曲面粗加工有__________ 、__________ 、__________ 、__________ 粗加工等高外形加工，粗加工残料加工，粗加工挖槽加工、粗加工钻削式加工。
二、选择题（每题2分，共20分）1. 三维曲面加工刀具选择一般使用__________ 刀具。
A 平刀B 球刀C 圆鼻刀D 钻刀2．在MastercamX 的几大模块中，最主要的功能模块是A 、RouterB 、DesignC 、LatheD 、Mill3．在标准钻孔中，钻孔或镗盲孔，其孔深一般小于刀具直径的 陪。
A 、2 B 、5 C 、3 D 、1.54．铣刀在一次进给中所切掉工件表层的宽度，单位为mm,一般立铣刀和端铣刀的铣削宽度大约为铣刀直径的 左右。
M a s t e r C A M-B-考试试卷期末考试《MasterCAM》试卷(B) 适用15年级专业：_数控技术_ 总分：100分时间：100分钟答卷说明： 1、本试卷共3页，六个大题;分，共15分。
以下每题只有一个正确答案，请将正确答案填写在相应位置。
）1、CAD是指。
A、计算机集成制造系统B、计算机辅助工艺规程编制C、计算机辅助质量控制D、柔性制造系统2、图形视角方式为S表示三维图形在屏幕上以显现。
A、俯视图B、前视图C、侧视图D、等角视图3、倒圆角操作中角度设置为L时表示圆角角度为。
A、小于180°B、介于180°至360°间C、等于180°D、等于360°4、以下哪项不属于修整功能菜单中的编辑方法？A、连接B、修剪延伸C、单体补正D、打断5、在Mastercam中，所有加工功能的加工参数对话框中共有的选项卡是。
A、刀具参数选项卡B、刀具选项卡C、曲面加工参数选项卡D、起始设置选项卡收集于网络，如有侵权请联系管理员删除6、直壁或斜度不大的侧壁的精加工一般选用方式加工。
A、平行式铣削精加工B、等高外形铣削精加工C、浅平面铣削精加工D、环绕等距精加工7、MasterCAM的铣床模块英文缩写A、designB、millC、latheD、wire8、MasterCAM的模块不包含 .A、CADB、CAMC、自动编程D、王者荣耀9、MasterCAM对电脑配置要求错误的是。
A、Windows和鼠标 B。
显示器和主机C.128 MB内存，2GB以上硬盘 D。
手机10、MasterCAM三维设计系统功能不包括。
A、完整的曲线功能B、强大的曲面功能C、可靠的数据交换功能D、强大的心理功能1分，共10分。
请将正确答案填写在相应位置。
）1、MasterCAM不能绘制参数图形。
（）2、MasterCAM是美国CNC Software INC开发的。
（）3、加工中心不适宜加工箱体类零件。
