内蒙古科技大学电气控制PLC 2008.2009A卷

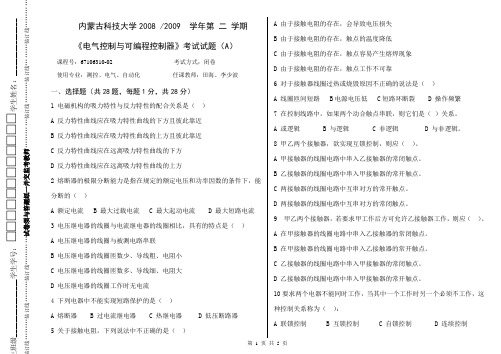

内蒙古科技大学2008 /2009 学年第 二 学期 《电气控制与可编程控制器》考试试题（A ）课程号：67106310-02考试方式：闭卷使用专业：测控、电气、自动化任课教师：田海、李少波一、选择题（共28题，每题1分，共28分）1 电磁机构的吸力特性与反力特性的配合关系是（ ）A 反力特性曲线应在吸力特性曲线的下方且彼此靠近B 反力特性曲线应在吸力特性曲线的上方且彼此靠近C 反力特性曲线应在远离吸力特性曲线的下方D 反力特性曲线应在远离吸力特性曲线的上方2 熔断器的极限分断能力是指在规定的额定电压和功率因数的条件下，能分断的（ ）A 额定电流B 最大过载电流C 最大起动电流D 最大短路电流3 电压继电器的线圈与电流继电器的线圈相比，具有的特点是（ ）A 电压继电器的线圈与被测电路串联B 电压继电器的线圈匝数少、导线粗、电阻小C 电压继电器的线圈匝数多、导线细、电阻大D 电压继电器的线圈工作时无电流4 下列电器中不能实现短路保护的是（ ）A 熔断器B 过电流继电器C 热继电器D 低压断路器5 关于接触电阻，下列说法中不正确的是（ ）A 由于接触电阻的存在，会导致电压损失B 由于接触电阻的存在，触点的温度降低C 由于接触电阻的存在，触点容易产生熔焊现象D 由于接触电阻的存在，触点工作不可靠6 对于接触器线圈过热或烧毁原因不正确的说法是（ ）A 线圈匝间短路B 电源电压低C 短路环断裂D 操作频繁7 在控制线路中，如果两个动合触点串联，则它们是（ ）关系。

A 或逻辑B 与逻辑C 非逻辑D 与非逻辑。

8 甲乙两个接触器，欲实现互锁控制，则应（ ）。

A 甲接触器的线圈电路中串入乙接触器的常闭触点。

B 乙接触器的线圈电路中串入甲接触器的常开触点。

C 两接触器的线圈电路中互串对方的常开触点。

D 两接触器的线圈电路中互串对方的常闭触点。

9 甲乙两个接触器，若要求甲工作后方可允许乙接触器工作，则应（ ）。

A 在甲接触器的线圈电路中串入乙接触器的常闭触点。

电气控制与PLC技术2010试题A卷内蒙古科技大学2010/2011学年第一学期＜＜电气控制与PLC技术＞＞考试试题课程号：67106310 考试方式：闭卷使用专业、年级：自2008-1、2、3、4 任课老师：田海考试时间：2011/1/ 备注：A卷一、名词解释（2分×5个=10分）1、整体式PLC2、自锁3、热继电器的双金属片4、熔断器的熔化系数5、能流的假设二、选择题（单选，2分×20个=40分）1、电气控制技术的主要控制思想是（）A、实现弱电对强电的控制。

B、实现强电对弱电的控制。

C、实现PLC对继电控制电路的控制。

D、实现继电控制电路对PLC的控制。

2、继电控制系统的主要缺点是（）A、开发周期长。

B、成本高。

C、不能进行模拟量处理。

D、采用固定接线，灵活性差。

3、电磁机构的组成是（）A、触点、线圈、铁心B、触点、线圈、衔铁C、铁心、线圈、衔铁D、触点、铁心、衔铁4、下列对接触器和继电器的叙述错误的是（）A、继电器的触点周围无灭弧装置。

B、接触器的辅助触点周围有灭弧装置。

C、接触器的反力是不可调的。

D、继电器的反力一般是可调的。

5、下列对过电流继电器、欠电流继电器的叙述错误的是（）A、过电流继电器线圈与负载串联，感应电流信号。

B、欠电流继电器线圈与负载并联，感应电流信号。

C、过电流继电器正常工作时处于释放状态，常用其常闭触点对电路进行控制。

D、欠电流继电器正常工作时处于释放状态，常用其常闭触点对电路进行控制。

6、一般设计法不具有特点是（）A、方法简单，适用于简单电路的设计。

B、方法复杂，适用于复杂电路的设计。

C、依靠经验积累。

D、往往需要反复修改和完善。

7、模块式的PLC结构组成是（）A、基本单元和扩展单元。

B、扩展模块和扩展单元。

C、扩展模块和基板。

B、扩展模块和基本单元。

8、S7-200PLC的定时器的精度有三种为（）A、1MS、100MS、1000MS 。

B、1MS、10MS、100MS。

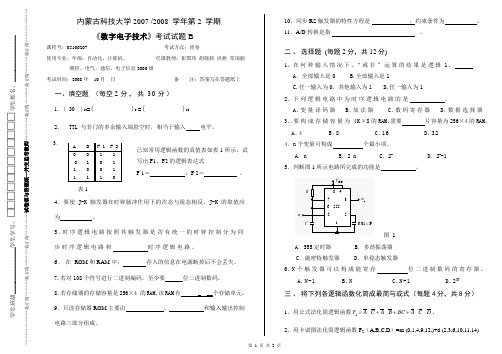

内蒙古科技大学2007 /2008 学年第2 学期《数字电子技术》考试试题B课程号：05106207 考试方式：闭卷使用专业、年级：自动化、计算机、任课教师：崔国玮胡晓莉洪燕常瑞丽测控、电气、通信、电子信息2006级考试时间：2008年10月日备注：答案写在答题纸上一、填空题（每空2分，共30分）1．( 30 )10=( )2 =( )162． TTL 与非门的多余输入端悬空时，相当于输入电平。

3．表14．要使J-K触发器在时钟脉冲作用下的次态与现态相反，J-K的取值应为。

5、时序逻辑电路按照其触发器是否有统一的时钟控制分为同步时序逻辑电路和时序逻辑电路。

6．在ROM和RAM中，存入的信息在电源断掉后不会丢失。

7.若对108个符号进行二进制编码，至少要位二进制数码。

8．若存储器的存储容量是256×4 的RAM,该RAM有 _ __个存储单元。

9．只读存储器ROM主要由、和输入输出控制电路三部分组成。

10、同步RS触发器的特性方程是，约束条件为。

11、A/D转换是指。

二、选择题(每题2分，共12分)1、在何种输入情况下，“或非”运算的结果是逻辑1。

A．全部输入是0 B.全部输入是1C.任一输入为0，其他输入为1D.任一输入为12、下列逻辑电路中为时序逻辑电路的是。

A.变量译码器B.加法器C.数码寄存器D.数据选择器3、．要构成存储容量为4K×8的RAM，需要片容量为256×4的RAM。

A.4B.8C.16D.324．n个变量可构成个最小项。

A．n B．2 n C．2n D．2n-15．判断图1所示电路所完成的功能是。

图 1A．555定时器 B．多谐振荡器C．施密特触发器 D．单稳态触发器6.N个触发器可以构成能寄存位二进制数码的寄存器。

A.N-1B.NC.N+1D.2N三、将下列各逻辑函数化简成最简与或式（每题4分，共8分）1、用公式法化简逻辑函数1F A C A B BC A C D=+++。

《电气控制及PLC》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题（每空1分、共30分）1、电气控制技术的拖动方式可以分为：、、。

2、通常低压是指交流，直流。

3、低压控制电器常用的具体灭弧方法有、、、。

4、热继电器主要参数有、、、及。

5、笼型异步电动机的电气制动方法有：、。

6、可编程控制器主要由、、、组成。

7、PLC的输入电路大都相同，通常有三种类型。

分别为、、。

8、PLC工作时采用的工作方式。

全过程扫描一次所需的时间称为。

9、PLC工作过程分为、、、、。

二、选择题（每题2分、共20分）1、速度继电器的动作转速一般不低于（）。

A、0r/mB、120r/mC、1000r/mD、3600r/m2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。

A、中间继电器B、交流继电器C、热继电器D、时间继电器3、绕线转子异步电动机一般采用（）。

A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动D、自耦变压器减压起动。

4、PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。

请问只能带直流负载是哪种输出形式。

（）A、继电器输出B、晶体管输出C、晶闸管输出D、其它5、在电气控制回路中，启动按键在多地控制中是（）联结。

A、串联B、并联C、既可串联又可并联D、其它6、在电气控制回路中，停止按键在多地控制中是（）联结。

A、串联B、并联C、既可串联又可并联D、其它7、熔断器具有（）保护。

A、短路B、过载C、欠压D、过电流8、热继电器具有（）保护。

A、短路B、过载C、欠压D、过电流9、交流继电器具有（）保护。

A、短路B、过载C、失压D、过电流10、低压断路器具有（）保护。

A、短路B、过载C、欠压D、过电流三、问答题（每题5分、共20分）1、熄灭电弧的主要措施有哪些？（5分）2、熔断器的选择的原则是什么？（5分）3、可编程明显特点是什么？（5分）4、梯形图有哪些设计规则？（5分）四、画图题（每题5分、共10分）1、如图1所示根据X0、X1开关断开或合上状态，请画出Y0的状态。

第 1 页 共 3 页内蒙古科技大学2011 /2012学年第 一 学期 《自动控制原理》（B 卷）考试试题课程号：67106308考试方式：闭卷使用专业、年级：自动化09、电气09、测控09 任课教师：李爱莲、刘丕亮、李少波 考试时间：2012年1月20日9：00-11：00 备 注：所有答案均写在答题纸上试卷须与答题纸一并交监考教师一、选择题（共15题，每题3分，共45分）1、已知下列负反馈系统的开环传递函数，应画零度根轨迹的是（ ）A.*(2)(1)K s s s -+B.*(1)(5K s s s -+）C.*2(31)K s s s +－D.*(1)(2)K s s s --2、系统特征方程为 013s s 3s s 234=++++，则系统（ ） A.稳定 B.临界稳定 C.右半平面闭环极点数2=Z D.型别1=v3、某系统的传递函数为21s，在t t r 3si n 2)(=作用下，其输出稳态分量的幅值为（ ） A.91 B.92 C.21 D.31 4、已知系统的传递函数为1s Ke TS τ-+，其幅频特性()G j ω应为（ ） A.1K e T τω-+ B.1Ke T τωω-+τω-5、某单位反馈系统开环传函为)(1a s s +，若使其成为二阶最佳模型，则a 值为（ ）A.2B.22C.2D.2/26、闭环系统特征方程为0)4(1=++s s K，其根轨迹在实轴上的分离点为（ ） A.-1.577 B.-0.423 C.-1.414 D.-27、某系统微分方程描述为)(2)(4)(3)(5)(t r t r t c t c t c +=++ ，则其传递函数为（ ）A.35242+++s s s B.4322+++s s s C.3542++s s D.141232+++s s s8、设系统开环频率特性为)12)(1(1j (G ++=ωωωωj j j ），则其频率特性的奈氏图与负实轴交点的频率值ω为（ ） A.s rad /22B.s rad /1C.s rad /2D.s rad /2 9、典型欠阻尼二阶系统超调量大于5％，则其阻尼比ξ 的范围为：（ ） A.>1 B.0<<1 C.1>>0.707 D.0<<0.7 10、单位反馈系统的开环传函为45322++s s ，则其开环增益 n K ωξ,,分别为（ ） A.32,1235,21 B.22,65,32 C.2,1225,21 D.32,65,21 11、已知某系统的型别为v ，输入为n t t r =)( (n 为正整数)，则系统稳态误差为零的条件是（ ） A. B. C. D.12、两系统传递函数分别为10100)(,1100)(21+=+=s s G s s G ，调节时间分别为1t 和 2t ，则（ ）A.21t t >B.21t t <C.21t t =D.21t t ≤13、如果高阶系统的一个极点在根平面上的位置与一个零点的位置十分靠近，则该极点对系统的动态响应（ ）A.没有影响B.几乎没有影响C.有很大影响D.是否有影响，不太清楚 14、在频域分析中，其幅值裕度反映了系统的（ ） A.幅频特性 B.相对稳定性 C.幅值变化 D.频率特性15、若希望离散系统具有良好的动态性能，在离散系统的设计时，应该把闭环极点安置在z 平面的（ ）A.左半单位圆外，且尽量靠近单位圆B.右半单位圆外，且尽量靠近单位圆学生班级________________学生学号：□□□□□□□□□□□□学生姓名：________________………………装订线………装订线………装订线…………试卷须与答题纸一并交监考教师…………装订线………装订线………装订线………………第 2 页 共 3 页C.右半单位圆内，且尽量靠近原点D.左半单位圆内，且尽量靠近原点 二、计算题（共55分）1、（本题15分）已知系统结构如图1，试求系统闭环传递函数)()(s R s C ，并计算输入信号为t t r 5.0)(=时的静态误差。

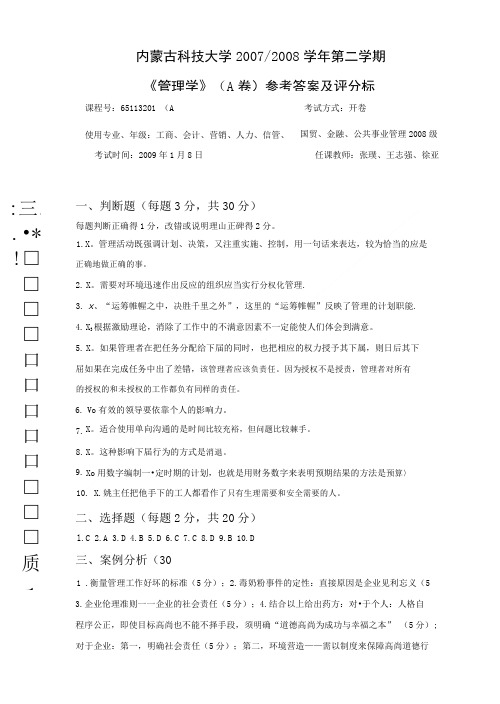

内蒙古科技大学2007/2008学年第二学期《管理学》（A卷）参考答案及评分标课程号：65113201 （A考试方式：开卷使用专业、年级：工商、会计、营销、人力、信管、国贸、金融、公共事业管理2008级考试时间：2009年1月8日任课教师：张璞、王志强、徐亚:三... .•*!□□□□口口口口口□□□质1 一、判断题（每题3分，共30分）每题判断正确得1分，改错或说明理山正碑得2分。

1.X。

管理活动既强调计划、决策，又注重实施、控制，用一句话来表达，较为恰当的应是正确地做正确的事。

2.3.4.5.X。

需要对环境迅速作出反应的组织应当实行分权化管理.X、“运筹帷幄之中，决胜千里之外”，这里的“运筹帷幄”反映了管理的计划职能.X3根据激励理论，消除了工作中的不满意因素不一定能使人们体会到满意。

X。

如果管理者在把任务分配给下届的同时，也把相应的权力授予其下属，则日后其下屈如果在完成任务中出了差错，该管理者应该负责任。

因为授权不是授责，管理者对所有的授权的和未授权的工作都负有同样的责任。

6.7.8.9.Vo有效的领导要依靠个人的影响力。

X。

适合使用单向沟通的是时间比较充裕，但问题比较棘手。

X。

这种影响下届行为的方式是消退。

Xo用数字编制一•定时期的计划，也就是用财务数字来表明预期结果的方法是预算〉10. X.姚主任把他手下的工人都看作了只有生理需要和安全需要的人。

二、选择题（每题2分，共20分）l.C 2.A 3.D 4.B 5.D 6.C 7.C 8.D 9.B 10.D三、案例分析（301 .衡量管理工作好坏的标准（5分）；2.毒奶粉事件的定性：直接原因是企业见利忘义（5 3.企业伦理准则一一企业的社会责任（5分）；4.结合以上给出药方：对•于个人：人格自程序公正，即使目标高尚也不能不择手段，须明确“道德高尚为成功与幸福之本” （5分）; 对于企业：第一，明确社会责任（5分）；第二，环境营造——需以制度来保障高尚道德行为，而不仅仅是依赖人们的觉悟（5分）。

2008/2009学年第一学期《电气控制与可编程控制器》考试试题（A）标准答案及评分标准课程号：67106310-02 标准制定人：李少波使用专业、年级：测控2006—1、2、3一、选择题（每小题答对得1分，错误不得分，共28分）1~5 A、D、C、C、B 6~10B、B、D、D、B11~15A、D、D、B、D 16~20C、A、C、C、B21~25C、D、B、A、B 26~28D、B、B二、填空题（每空1分，共39空）1 59.4%2吸引线圈和铁心、衔铁3不能、系统管理程序、用户指令解释程序、标准程序模块与系统调用、程序区、数据区4扫描周期5上电处理、扫描过程、出错处理6梯形图、指令表、功能图71ms、10ms、100ms、100ms812、16、左对齐、AIW90mA——20mA、6400——3200010I/O点数、小、中、大118128、320013SM0.114通信口中断、I/O中断、时间中断、时间中断157三（每小问3分，共6分，每小问能否控制启停1分，原因2分）1 答：可以控制启动，不能控制停止。

按下SB2，KM吸合并且自锁，电动机可以启动，但用于自锁的KM的辅助触点使停止按钮SB1失去作用，使接触器KM线圈无法断电，电动机无法停止。

2 答：不可以控制启动停止。

当按下启动按钮SB2后，接触器线圈KM得电，使其辅助触点KM闭合，零线、火线通过SB1、辅助触点KM接通，导致短路。

四 电路设计（第一问2分，第二问5分）1 答：合上开关S ，按下启动按钮，接触器KM 和星形连接启动接触器KM3吸合，KM3主触点将电动机接成星形，并通过KM 的主触点接到电源，电动机降压启动。

经过一段时间的延时，KM3线圈失电，KM2线圈得电，电动机主回路接成三角形接法，电动机投入正常运行。

2五 画梯形图 （4分） ( )( )I0.0M0.0I0.1Q0.0Q0.0I0.2I0.3M0.1M0.1六由梯形图写指令表（每小问3分，共6分）1LD I0.0O I0.1LD I0.2A I0.3LDN I0.4A I0.5OLDALDO I0.6= Q0.02LD I0.0LPSLD I0.1O I0.2ALD= Q0.0LPPA I0.3AN I0.4= Q0.1七综合设计（画出I/0分配4分，画出梯形图6分）1 I/O口分配2 梯形图I0.0T38Q0.0T37M0.0Q0.1( ) Q0.1I0.1M0.0。

内蒙古科技大学2009/2010学年第一学期 《数字信号处理》A 卷 考试试题课程号： 67118302考试方式： 闭卷 使用专业、年级： 通信、电信07任课教师：杨立东考试时间：120分钟 备注：一、填空题（共5空，每空2分，共10分）1. 当N=1024时，基2 时间抽取FFT 的信号流图由 级构成，如采用原位运算，最少需要 个存储单元。

2. Chebyshev I 型模拟低通滤波器在 带等波纹波动。

3．在利用双线性变换法设计数字滤波器的过程中，数字滤波器的角频率Ω和模拟滤波器的角频率w 的关系式为 。

4．利用DFT 对连续非周期信号频谱进行近似分析过程中一般将会出现混叠现象、泄露现象和 现象。

二、计算题（共6题，1-4每题10分，5-6每题15分，共70分）1. 设][m X 是一8点实序列][k x 的DFT ，][m X 前5个点的值为5]0[=X ，j X 23]1[+=， j X 31]2[+=，j X -=5]3[，2]4[=X ，不计算IDFT ，试确定下列表达式的值 （1）]0[x ， （2）]4[x ， （3）∑=7][k k x2.已知2个有限长序列分别为}4,2,5,1{][↓=k x ，}1,3,2{][↓=k h ，求： （1）][k x 与][k h 的线性卷积； （2）][k x 与][k h 的4点循环卷积。

3．已知一稳定的LTI 系统的H(z)为)21)(5.01()1(2)(111------=z z z z H ，试确定该系统的][k h 。

4．已知一实信号 x(t), 该信号的最高频率为m w =200 rad/s, 用sam w =600考生班级________________学生学号：□□□□□□□□□□□□学生姓名：________________……………………………………装………………………………………订…………………………………线…………………………………rad/s 对 x(t)进行抽样。

电气控制PLC题库（附参考答案）一、单选题（共60题，每题1分，共60分）1.符号KT表示A、电流继电器B、电压继电器C、时间继电器D、中间继电器正确答案：C2.FANUC 0i系统中JD1A接口表示______A、电池B、报警灯C、编码器接口D、I/O LINK接口正确答案：D3.直接启动用的闸刀开关的额定容量不小于电动机额定电流的____。

A、3B、5C、15D、10正确答案：A4.FANUC 0i数控装置由_____和I/O两个模块组成。

A、控制软件B、管理软件C、主板D、加工软件正确答案：C5.某装有自动空气开关的低压供电支路突然停电，当电源恢复时，该支路仍无电压输出，其原因是_____A、过载B、断路C、自动开关装有失压脱扣器而跳闸D、熔断器熔断正确答案：C6.电压继电器作欠压保护时，其电压—般为额定电压的____ 倍时，电压继电器动作。

A、7B、0.4-0.7C、1D、1.5正确答案：B7.低压电器按其在电气控制中的作用可以分为____A、控制类和保护类B、自动切换电器和非自动切换电器C、低压配电电器和低压控制电器D、手动和自动正确答案：A8.电磁调速异步电动机的基本结构形式分为______两大类。

A、组合式和整体式B、组合式和分立式C、整体式和分立式D、整体式和独立式正确答案：A9.数控装置的_____包括输入、I/O处理、显示、诊断等。

A、管理软件B、编程软件C、控制软件D、加工软件正确答案：A10.用两只交流接触器控制电动机的正反转控制电路，为防止电源短路，必须实现____控制A、时间B、自锁D、互锁正确答案：D11.数控机床主轴用三相交流电动机驱动时采取____方式最佳。

A、变级和调压B、调频C、调频和调压D、调频和变级正确答案：C12.HH4-15／2型号的刀开关，其中数字“15”是表示——。

A、设计序号B、额定电流C、极数D、额定电压正确答案：B13.下列对步进电动机各项性能描述中错误的有____A、步进电动机的工作频率是指步进电动机起动后，能不失步工作的最大频率B、步进电机能带动的最大转矩比最大静转矩小C、步进电动机的最大静转矩与电流的平方成正比D、步进电动机的的启动频率是指在一定的负载下不失步工作的最大频率正确答案：C14.下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B15.异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。

内蒙古科技大学2010/2011学年第二学期 《电力拖动自动控制系统》考试试题A课程号：67106303 考试方式：闭卷 使用专业、年级：自动化08级任课教师：郭荣祥，朱琳考试时间：2011.6. 备注：答案写在答题纸上第一篇 直流拖动控制系统一、 单项选择题（共10分，每题1分）1、PWM 可逆直流调速系统中，微处理器与电力电子器件之间需要增加（ d ）。

A 、整流电路B 、逆变电路C 、调节电路D 、驱动电路 2、 可逆V-M 系统中的环流指的是（ c ）。

A 、正组整流电路与负载之间的电流B 、反组整流电路与负载之间的电流C 、不经过负载的正组整流电路与反组整流电路之间的电流D 、流过负载的电流3、逻辑无环流可逆直流调速系统需要设置（ 1 ）环流电抗器。

A 、1 B 、2 C 、3 D 、44、位置随动系统与调速系统相比，（ b ）。

A 、前者抗扰性重要，跟随性次之B 、前者跟随性重要，抗扰性次之C 、前者抗扰性跟随性同样重要D 、后者抗扰性跟随性同样重要 5、智能型PI 调节器，在小偏差范围内，当偏差变大时，（ a ）。

A 、比例系数应增大，积分系数应减小 B 、比例系数应减小，积分系数应增大 C 、比例系数、积分系数都应增大 D 、比例系数、积分系数都应减小 6、弱磁调速时，（ b ）。

A 、转速增大，转矩增大B 、转速增大，转矩减小C 、转速增大，转矩不变D 、转速减小，转矩减小 7、双闭环调速系统，（ b ）主要由ASR 起作用。

A 、抑制电网电压的扰动 B 、抑制负载扰动 C 、对电机过电流起保护作用D 、在转速动态调节过程中，加快电动机的调节过程8、双闭环调速系统，ASR 、ACR 采用PI 调节器，ACR 输出取决于（ b ）。

A 、ACR 的输入偏差 B 、ASR 的输出C 、电动机的转速D 、电动机转速和电枢电流9、双闭环调速系统起动过程中，当转速上升到给定转速时，电动机电枢电流为（d ）。
