【CN209874546U】一种具备安全防护设施的建筑工程施工用支撑装置【专利】

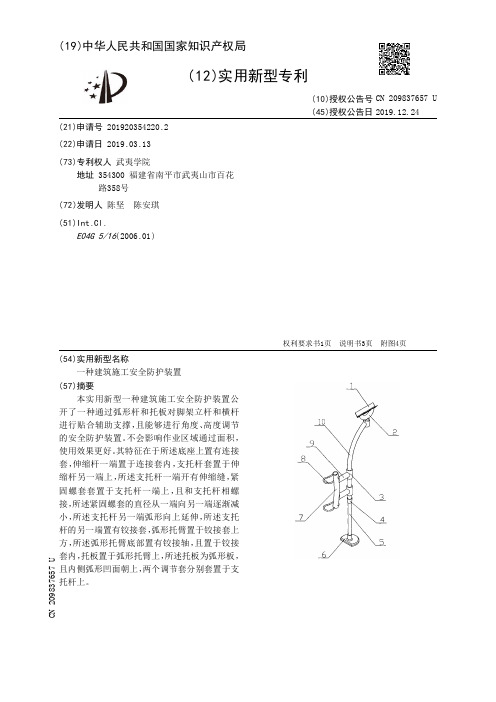

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920354220.2(22)申请日 2019.03.13(73)专利权人 武夷学院地址 354300 福建省南平市武夷山市百花路358号(72)发明人 陈坚　陈安琪　(51)Int.Cl.E04G 5/16(2006.01)(54)实用新型名称一种建筑施工安全防护装置(57)摘要本实用新型一种建筑施工安全防护装置公开了一种通过弧形杆和托板对脚架立杆和横杆进行贴合辅助支撑，且能够进行角度、高度调节的安全防护装置。

不会影响作业区域通过面积，使用效果更好。

其特征在于所述底座上置有连接套，伸缩杆一端置于连接套内，支托杆套置于伸缩杆另一端上，所述支托杆一端开有伸缩缝，紧固螺套套置于支托杆一端上，且和支托杆相螺接，所述紧固螺套的直径从一端向另一端逐渐减小，所述支托杆另一端弧形向上延伸，所述支托杆的另一端置有铰接套，弧形托臂置于铰接套上方，所述弧形托臂底部置有铰接轴，且置于铰接套内，托板置于弧形托臂上，所述托板为弧形板，且内侧弧形凹面朝上，两个调节套分别套置于支托杆上。

权利要求书1页 说明书3页 附图4页CN 209837657 U 2019.12.24C N 209837657U权　利　要　求　书1/1页CN 209837657 U1.一种建筑施工安全防护装置，其特征是：由托板、弧形托臂、调节套、紧固螺、伸缩杆、底座、弧形杆、抱紧环扣、连接杆、支托杆和卡扣槽组成，所述底座上置有连接套，伸缩杆一端置于连接套内，支托杆套置于伸缩杆另一端上，所述支托杆一端开有伸缩缝，紧固螺套套置于支托杆一端上，且和支托杆相螺接，所述紧固螺套的直径从一端向另一端逐渐减小，所述支托杆另一端弧形向上延伸，所述支托杆的另一端置有铰接套，弧形托臂置于铰接套上方，所述弧形托臂底部置有铰接轴，且置于铰接套内，托板置于弧形托臂上，所述托板为弧形板，且内侧弧形凹面朝上，两个调节套分别套置于支托杆上，所述调节套上置有紧固螺钉，两个连接杆一端分别置于两个调节套上，且相互平行，所述连接杆水平放置，弧形杆分别和两个连接杆的另一端相连接，所述弧形杆上开有两个卡扣槽，且分别位于弧形杆的顶端和底端，两个抱紧环扣分别套置于弧形杆上，且两个抱紧环扣一端分别置于两个卡扣槽内。

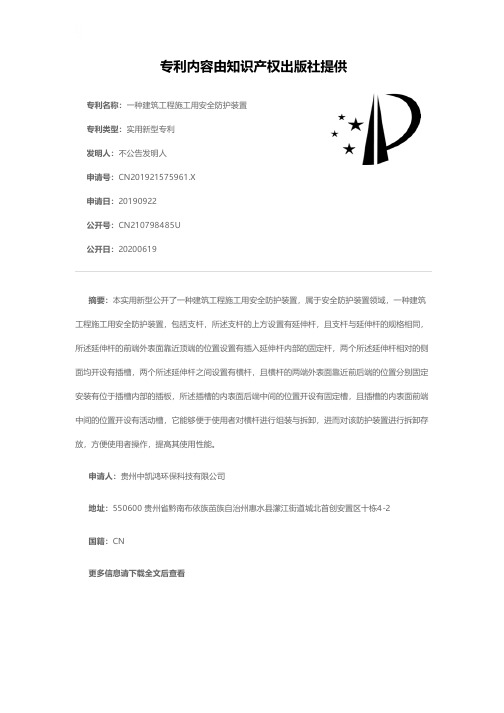

专利名称：一种建筑工程施工用安全防护装置专利类型：实用新型专利
发明人：不公告发明人
申请号：CN201921575961.X
申请日：20190922
公开号：CN210798485U
公开日：
20200619
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种建筑工程施工用安全防护装置，属于安全防护装置领域，一种建筑工程施工用安全防护装置，包括支杆，所述支杆的上方设置有延伸杆，且支杆与延伸杆的规格相同，所述延伸杆的前端外表面靠近顶端的位置设置有插入延伸杆内部的固定杆，两个所述延伸杆相对的侧面均开设有插槽，两个所述延伸杆之间设置有横杆，且横杆的两端外表面靠近前后端的位置分别固定安装有位于插槽内部的插板，所述插槽的内表面后端中间的位置开设有固定槽，且插槽的内表面前端中间的位置开设有活动槽，它能够便于使用者对横杆进行组装与拆卸，进而对该防护装置进行拆卸存放，方便使用者操作，提高其使用性能。

申请人：贵州中凯鸿环保科技有限公司
地址：550600 贵州省黔南布依族苗族自治州惠水县濛江街道城北首创安置区十栋4-2
国籍：CN
更多信息请下载全文后查看。

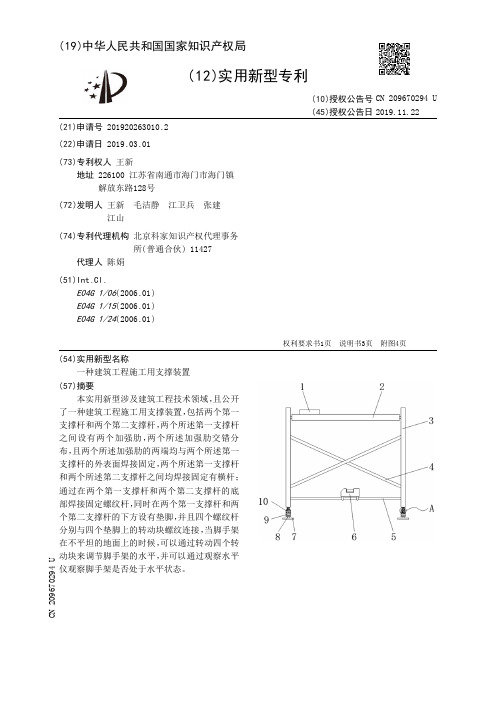

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920263010.2(22)申请日 2019.03.01(73)专利权人 王新地址 226100 江苏省南通市海门市海门镇解放东路128号(72)发明人 王新　毛洁静　江卫兵　张建　江山　(74)专利代理机构 北京科家知识产权代理事务所(普通合伙) 11427代理人 陈娟(51)Int.Cl.E04G 1/06(2006.01)E04G 1/15(2006.01)E04G 1/24(2006.01)(54)实用新型名称一种建筑工程施工用支撑装置(57)摘要本实用新型涉及建筑工程技术领域，且公开了一种建筑工程施工用支撑装置，包括两个第一支撑杆和两个第二支撑杆，两个所述第一支撑杆之间设有两个加强肋，两个所述加强肋交错分布，且两个所述加强肋的两端均与两个所述第一支撑杆的外表面焊接固定，两个所述第一支撑杆和两个所述第二支撑杆之间均焊接固定有横杆；通过在两个第一支撑杆和两个第二支撑杆的底部焊接固定螺纹杆，同时在两个第一支撑杆和两个第二支撑杆的下方设有垫脚，并且四个螺纹杆分别与四个垫脚上的转动块螺纹连接，当脚手架在不平坦的地面上的时候，可以通过转动四个转动块来调节脚手架的水平，并可以通过观察水平仪观察脚手架是否处于水平状态。

权利要求书1页 说明书3页 附图4页CN 209670294 U 2019.11.22C N 209670294U权　利　要　求　书1/1页CN 209670294 U1.一种建筑工程施工用支撑装置，包括两个第一支撑杆(3)和两个第二支撑杆(13)，两个所述第一支撑杆(3)之间设有两个加强肋(4)，两个所述加强肋(4)交错分布，且两个所述加强肋(4)的两端均与两个所述第一支撑杆(3)的外表面焊接固定，两个所述第一支撑杆(3)和两个所述第二支撑杆(13)之间均焊接固定有横杆(14)，且两个所述第一支撑杆(3)和两个所述第二支撑杆(13)之间位于所述横杆(14)的下方均焊接固定有攀爬梯(15)，两个所述横杆(14)之间可拆卸连接有支撑台(2)，其特征在于：两个所述第一支撑杆(3)和两个所述第二支撑杆(13)的底部中心处均焊接固定有螺纹杆(11)，且两个所述第一支撑杆(3)和两个所述第二支撑杆(13)的下方均设有垫脚(7)，四个所述垫脚(7)的上表面均固定有连接块(8)，四个所述连接块(8)的顶部均转动连接有转动块(9)，四个所述转动块(9)的上表面中心处均开设有螺纹孔(12)，且四个所述转动块(9)均通过所述螺纹孔(12)分别与四个所述螺纹杆(11)螺纹连接，两个所述第一支撑杆(3)之间位于两个所述加强肋(4)的下方设有连接杆(5)，所述连接杆(5)的两端分别与两个所述第一支撑杆(3)的外表面焊接固定，且所述连接杆(5)的外表面上固定有水平仪(6)。

专利名称：一种建筑工程施工用支撑装置专利类型：实用新型专利
发明人：谢晓宏
申请号：CN201920258204.3
申请日：20190301
公开号：CN210316672U
公开日：
20200414
专利内容由知识产权出版社提供
摘要：本实用新型涉及建筑工程技术领域，且公开了一种建筑工程施工用支撑装置，包括底板，所述底板的顶部固定安装有支撑柱的所述支撑柱的顶部开设有限位槽，所述限位槽的内部滑动安装有升降杆，所述限位槽的内底壁固定安装有防撞垫，所述升降杆的正面开设有齿槽。

该建筑工程施工用支撑装置，通过设置对升降杆开设了齿槽，以及对转动杆安装了齿轮，达到了方便调节支撑装置高度的效果，通过设置对固定座安装了滚珠轴承，达到了减小转动杆与固定座的摩擦力的效果，通过设置对固定座安装了限位盘，以及对连接块螺纹连接了延伸至定位槽内部的卡杆，达到了支撑装置方便调节长短和适应不同高度进行支撑的效果。

申请人：谢晓宏
地址：075000 河北省张家口市桥西区远大盛和苑小兵驿站
国籍：CN
更多信息请下载全文后查看。

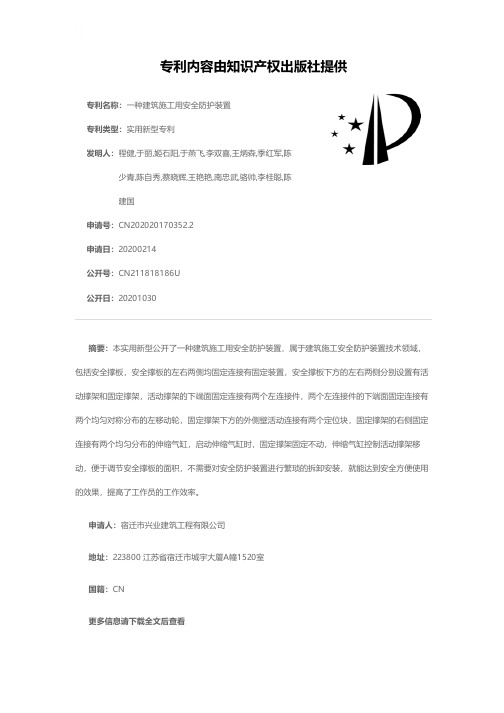

专利名称：一种建筑施工用安全防护装置
专利类型：实用新型专利
发明人：程健,于丽,姬石阳,于燕飞,李双喜,王炳森,季红军,陈少青,陈自秀,蔡晓辉,王艳艳,南忠武,骆帅,李桂聪,陈
建国
申请号：CN202020170352.2
申请日：20200214
公开号：CN211818186U
公开日：
20201030
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种建筑施工用安全防护装置，属于建筑施工安全防护装置技术领域，包括安全撑板，安全撑板的左右两侧均固定连接有固定装置，安全撑板下方的左右两侧分别设置有活动撑架和固定撑架，活动撑架的下端面固定连接有两个左连接件，两个左连接件的下端面固定连接有两个均匀对称分布的左移动轮，固定撑架下方的外侧壁活动连接有两个定位块，固定撑架的右侧固定连接有两个均匀分布的伸缩气缸，启动伸缩气缸时，固定撑架固定不动，伸缩气缸控制活动撑架移动，便于调节安全撑板的面积，不需要对安全防护装置进行繁琐的拆卸安装，就能达到安全方便使用的效果，提高了工作员的工作效率。

申请人：宿迁市兴业建筑工程有限公司
地址：223800 江苏省宿迁市城宇大厦A幢1520室
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201720329794.5(22)申请日 2017.03.31(73)专利权人 彭振阳地址 276034 山东省临沂市河东区住房和城乡建设局专利权人 侯月振　刘磊(72)发明人 彭振阳　侯月振　(74)专利代理机构 北京轻创知识产权代理有限公司 11212代理人 谈杰(51)Int.Cl.E04G 21/32(2006.01)(54)实用新型名称一种建筑施工安全防护装置(57)摘要本实用新型公开了建筑施工用具技术领域的一种建筑施工安全防护装置，包括底座，所述底座的内腔底部设有电机，所述电机的顶部设有转轴，所述转轴的顶部安装有液压泵，所述液压泵的顶部连接有液压杆，所述液压杆的顶部贯穿底座与托板的底部相连，所述托板的顶部设有护栏，所述护栏的顶部设有控制开关，所述托板的顶部设有四组支柱，所述支柱的顶部设有防护板，所述防护板的底部设有风扇，所述控制开关分别与电机、液压泵、风扇和照明灯电性连接，防护板有效防止了高空落物砸下造成的安全事故，控制开关可操控电机与液压泵使托板升降或旋转，便于工作人员施工，风扇在炎热的夏天可以给工作人员起到降温作用。

权利要求书1页 说明书2页 附图2页CN 206600016 U 2017.10.31C N 206600016U1.一种建筑施工安全防护装置，包括底座(1)，其特征在于：所述底座(1)的底部设有滑轮(2)，所述底座(1)的内腔底部设有电机(3)，所述电机(3)的顶部设有转轴(4)，所述转轴(4)的顶部安装有液压泵(5)，所述液压泵(5)的顶部连接有液压杆(6)，所述液压杆(6)的顶部贯穿底座(1)与托板(7)的底部相连，所述托板(7)的顶部设有护栏(8)，所述护栏(8)的顶部设有控制开关(9)，所述托板(7)的顶部设有四组支柱(10)，且支柱(10)位于护栏(8)的外侧，所述支柱(10)的顶部设有防护板(11)，所述防护板(11)的底部设有风扇(13)，所述防护板(11)的底部设有两组照明灯(14)，且照明灯(14)在风扇(13)的外侧，所述底座(1)的左侧安装有储物柜(15)，所述控制开关(9)分别与电机(3)、液压泵(5)、风扇(13)和照明灯(14)电性连接。

专利名称：一种用于建筑工程施工安全防护装置专利类型：发明专利
发明人：袁先念
申请号：CN202010356970.0
申请日：20200429
公开号：CN111535601A
公开日：
20200814
专利内容由知识产权出版社提供
摘要：本发明公开了一种用于建筑工程施工安全防护装置，涉及建筑防护装置技术领域。

本发明公包括四个安装在地面坑口处的固定底座，四个固定底座呈“口”字形分布；任意相邻两固定底座之间连接有一连接杆；固定底座上设置有抵接在坑口内侧壁的档杆结构；四个固定底座上设置有围栏结构。

本发明通过固定底座上设置档杆结构，在使用时通过档杆结构的档杆挡在方形坑口的拐角侧，实现对防护装置整体的防移动；同时在由固定底座、档杆结构和连接杆组成的基座上设置围栏结构，实现对基坑的防护。

申请人：芜湖等莱智能科技有限公司
地址：241009 安徽省芜湖市经济技术开发区万春新苑蓝领公寓G2#楼201(众创空间C08号)国籍：CN
代理机构：合肥洪雷知识产权代理事务所(普通合伙)
代理人：孙小华
更多信息请下载全文后查看。

专利名称：一种建筑施工用安全支护装置专利类型：发明专利
发明人：杨立妮
申请号：CN201911142276.2
申请日：20191120
公开号：CN110778148A
公开日：
20200211
专利内容由知识产权出版社提供
摘要：本发明公开了一种建筑施工用安全支护装置，包括横板和底座，所述横板水平位于底座上方，所述横板两侧均固定连接有挡板，所述底座顶部固定连接有与挡板相匹配的套筒，所述横板底部固定连接有两个支撑板，所述支撑板上水平贯穿安装有横杆，所述横杆两端均活动套设有滑环，所述滑环底部固定连接有电动推杆，所述电动推杆底部固定连接有底板，所述底座顶部开设有与支撑板相匹配的插槽，所述插槽内壁底部固定连接有第一缓冲弹簧，两个所述挡板相对的一侧均对称固定连接有连接杆，所述连接杆一端贯穿套筒固定连接有支撑腿，所述支撑腿底部固定连接有第二缓冲弹簧。

本发明减震抗压能力强，整体结构强度高，安全性能和支护效果好。

申请人：湖南安华消防有限公司
地址：411100 湖南省湘潭市岳塘区河东大道321号建鑫城国际社区6号楼1单元190101号国籍：CN
更多信息请下载全文后查看。

专利名称：一种建筑工程用支撑装置专利类型：实用新型专利
发明人：王芳
申请号：CN202120944665.3
申请日：20210507
公开号：CN215631657U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种建筑工程用支撑装置，属于建筑工程设备领域，一种建筑工程用支撑装置，包括模板，模板外侧安装有两个相对称的外壳，外壳外端螺纹连接有螺纹杆，外壳内壁开凿有两个相对称的滑动轨道，两个滑动轨道之间滑动连接有滑动挡板，滑动挡板与螺纹杆转动连接，滑动挡板靠近模板的一端固定连接有多个均匀分布的伸缩杆，伸缩杆外端固定连接有支撑挡板，伸缩杆外侧套设有压缩弹簧，左侧的外壳外端固定连接有两个相对称的凹型固定块，凹型固定块外端插设有限位杆，限位杆外端固定连接有拉环，可以实现无需消耗大量的螺丝钉进行固定，能够快速对模板进行支撑加固，提高了工作效率，降低了企业的用工成本。

申请人：伦纳德(江苏)机械工程有限公司
地址：221346 江苏省徐州市邳州市燕子埠镇工业园区7号
国籍：CN
代理机构：苏州久元知识产权代理事务所(普通合伙)
代理人：袁欣琪
更多信息请下载全文后查看。

专利名称：一种具备安全防护设施的建筑工程施工用支撑装置专利类型：实用新型专利
发明人：韩应国,汤南南,刘晓立,桂维田,曹传贤
申请号：CN201920232541.5
申请日：20190225
公开号：CN209585574U
公开日：
20191105
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种具备安全防护设施的建筑工程施工用支撑装置，涉及建筑工程设备技术领域，该具备安全防护设施的建筑工程施工用支撑装置，包括底板、支撑腿和轮子，所述底板的底部固定连接有支撑腿，支撑腿的底部设置有轮子，底板的一侧固定连接有第一固定块，第一固定块远离底板的一侧设置有第一连接柱，第一连接柱的外表面设置有钢丝绳。

该具备安全防护设施的建筑工程施工用支撑装置，一方面通过设置第一钢钎的内部开设有通孔，在使用第一钢钎固定效果不够强时，和在使用第一钢钎固定时出现微小偏移的情况发生时，能够使第二钢钎插入第一钢钎的内部与地面固定连接，有效的增强了该装置的固定效果，有效的避免了危险的发生。

申请人：韩应国
地址：272000 山东省济宁市嘉祥县大张楼镇秦氏王庄村288号
国籍：CN
代理机构：杭州知杭知识产权代理事务所(普通合伙)
代理人：陈丽嫦
更多信息请下载全文后查看。
