下载文档原格式
容量法测腐蚀速度的方法
容量法是一种常用的测量金属腐蚀速度的方法，其基本原理是通过测量金属的电容变化来确定腐蚀速度。
具体步骤如下：
1. 准备试样：选择合适的金属试样，清洗表面以去除杂质，并进行必要的抛光处理。
2. 构建电化学池：在容器中放置试样，并加入适量的电解质溶液，同时添加参比电极和工作电极。
3. 进行电化学测量：将电化学池连接到电化学测试设备，通过施加恒定的电压或电流，开始测量。
4. 记录电容变化：通过测量金属试样与参比电极之间的电容变化，可以计算出金属的腐蚀速度。
5. 数据处理与分析：根据测得的电容变化数据，可以使用合适的公式或算法进行数据处理与分析，得出金属腐蚀速度。
需要注意的是，容量法只能用于测量金属在液体介质中的腐蚀速度，对于气体介质或固体介质的腐蚀速度的测量则需要其他方法。
此外，在进行容量法测量时，
还需要注意电解质溶液的选择、温度控制等因素，以保证腐蚀速度的准确性。

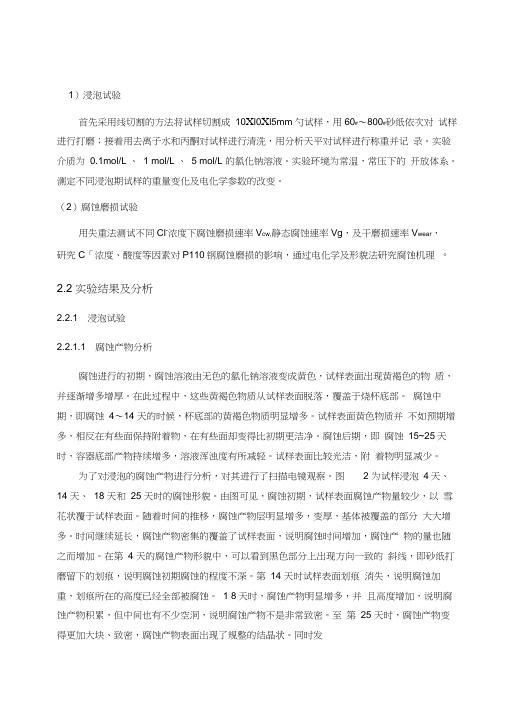

1）浸泡试验首先采用线切割的方法将试样切割成10X l0X l5mm勺试样，用60#〜800#砂纸依次对试样进行打磨；接着用去离子水和丙酮对试样进行清洗，用分析天平对试样进行称重并记录。
实验介质为0.1mol/L 、 1 mol/L 、 5 mol/L 的氯化钠溶液。
实验环境为常温，常压下的开放体系。
测定不同浸泡期试样的重量变化及电化学参数的改变。
（2）腐蚀磨损试验用失重法测试不同Cl-浓度下腐蚀磨损速率V cw,静态腐蚀速率Vg，及干磨损速率V wear，研究C「浓度、酸度等因素对P110钢腐蚀磨损的影响，通过电化学及形貌法研究腐蚀机理。
2.2 实验结果及分析2.2.1 浸泡试验2.2.1.1 腐蚀产物分析腐蚀进行的初期，腐蚀溶液由无色的氯化钠溶液变成黄色，试样表面出现黄褐色的物质，并逐渐增多增厚。
在此过程中，这些黄褐色物质从试样表面脱落，覆盖于烧杯底部。
腐蚀中期，即腐蚀4〜14 天的时候，杯底部的黄褐色物质明显增多。
试样表面黄色物质并不如预期增多，相反在有些面保持附着物，在有些面却变得比初期更洁净。
腐蚀后期，即腐蚀15~25天时，容器底部产物持续增多，溶液浑浊度有所减轻。
试样表面比较光洁，附着物明显减少。
为了对浸泡的腐蚀产物进行分析，对其进行了扫描电镜观察。
图 2 为试样浸泡4天、14 天、18 天和25 天时的腐蚀形貌。
由图可见，腐蚀初期，试样表面腐蚀产物量较少，以雪花状覆于试样表面。
随着时间的推移，腐蚀产物层明显增多，变厚，基体被覆盖的部分大大增多。
时间继续延长，腐蚀产物密集的覆盖了试样表面，说明腐蚀时间增加，腐蚀产物的量也随之而增加。
在第 4 天的腐蚀产物形貌中，可以看到黑色部分上出现方向一致的斜线，即砂纸打磨留下的划痕，说明腐蚀初期腐蚀的程度不深。
第14 天时试样表面划痕消失，说明腐蚀加重，划痕所在的高度已经全部被腐蚀。
1 8天时，腐蚀产物明显增多，并且高度增加，说明腐蚀产物积累，但中间也有不少空洞，说明腐蚀产物不是非常致密。
腐蚀机理实验测试和模型预测方法评估腐蚀是一种广泛存在于工程材料中的问题，对于各行各业的设备和结构来说，腐蚀可能会引起设备的损坏、减少设备的寿命甚至导致事故发生。
因此，了解腐蚀的机理和寻找有效的预测方法对于维护和保护工程材料具有重要意义。
本文将探讨腐蚀机理的实验测试以及模型预测方法的评估。
一、腐蚀机理的实验测试为了对腐蚀进行研究和评估，科学家和工程师们发展了许多实验测试方法。
这些方法可以帮助我们深入了解腐蚀的机理以及相应的参数。
以下是一些常见的腐蚀实验测试方法：1. 电化学测试方法电化学测试是一种常见且广泛应用于腐蚀研究中的实验方法。
它通过对材料中的电流与电压进行测量，来获得与腐蚀相关的信息。
例如，腐蚀速率可以通过极化曲线或电化学阻抗谱进行测量。
这些实验方法可以帮助我们了解腐蚀的动力学行为以及腐蚀速率与控制参数之间的关系。
2. 重量损失法重量损失法是一种简单但有效的实验方法。
该方法通过对材料的质量变化进行测量，来估计腐蚀速率。
这种方法适用于各种类型的材料，包括金属和非金属材料。
通过对实验条件的控制，例如腐蚀介质和温度等，我们可以获得不同条件下的腐蚀速率数据。
3. 金相分析法金相分析法是一种通过对材料的显微组织进行观察和分析来评估腐蚀机理的方法。
通过显微镜观察，我们可以观察到腐蚀过程中的表面特征和内部变化，从而推断腐蚀的形式和机理。
通过上述实验测试方法，我们可以获得大量的腐蚀数据并深入了解腐蚀的机理。
然而，单靠实验测试方法往往难以满足工程实践中的需求，因为它们有时过于繁琐、费时并且无法涵盖所有可能的腐蚀情况。
二、模型预测方法的评估为了弥补实验测试方法的不足，科学家们开发了许多模型预测方法，以便更快、更便捷地预测腐蚀行为和腐蚀速率。
以下是一些常见的模型预测方法：1. 统计模型统计模型是一种基于统计数据和实验结果建立的数学模型。
它可以通过分析腐蚀相关的数据，例如材料成分、环境条件和使用寿命等因素，来预测腐蚀速率和服务寿命。
无损检测技术中的涂层腐蚀检测方法涂层腐蚀是制造业中常见的问题之一，对于各种工业设备和结构来说，涂层的腐蚀会严重影响其性能和寿命。
因此，开发出准确可靠的涂层腐蚀检测方法对于确保工业设备和结构的安全运行至关重要。
在无损检测技术中，有几种常用的方法可用于检测涂层腐蚀，包括电化学阻抗谱、红外热成像、超声波检测以及X射线检测。
电化学阻抗谱是一种常用的检测涂层腐蚀的方法。
它通过测量涂层表面的电化学阻抗来评估涂层的腐蚀程度。
电化学阻抗谱测量设备可以直接放置在涂层表面，通过施加交流电压来测量电流和电压之间的关系，从而得出涂层的电化学阻抗谱。
通过分析阻抗谱的特征，可以判断涂层腐蚀的程度和类型。
电化学阻抗谱方法具有非侵入性、快速、准确等优点，成为涂层腐蚀检测中的重要方法。
红外热成像也是一种常用的检测涂层腐蚀的方法。
它通过测量涂层表面的热辐射来评估涂层的腐蚀程度。
红外热成像设备可以将表面的热辐射转化为可见的热图像，通过分析热图像的特征，可以判断涂层腐蚀的程度和位置。
红外热成像方法具有非接触、快速、全面等优点，适用于大面积涂层腐蚀的检测。
超声波检测是一种常用的检测涂层腐蚀的方法。
它通过测量涂层下方的反射信号来评估涂层的腐蚀程度。
超声波检测设备可以将超声波传输到涂层下方，通过接收反射信号来判断涂层与基材之间的界面状况。
通过分析反射信号的特征，可以判断涂层腐蚀的程度和位置。
超声波检测方法具有高精度、高灵敏度、无损伤等优点，在工业领域广泛应用于涂层腐蚀的检测。
X射线检测是一种常用的检测涂层腐蚀的方法。
它通过测量涂层下方的反射X射线来评估涂层的腐蚀程度。
X射线检测设备可以产生高能的X射线束，通过照射涂层，通过接收反射的X射线来判断涂层与基材之间的界面状况。
通过分析反射X射线的特征，可以判断涂层腐蚀的程度和位置。
X射线检测方法具有穿透性、非接触、快速等优点，在航空航天、汽车制造等领域广泛应用于涂层腐蚀的检测。
综上所述，无损检测技术中的涂层腐蚀检测方法有电化学阻抗谱、红外热成像、超声波检测和X射线检测。
1腐蚀监检测方法简介：1.1电阻法电阻法测定金属腐蚀速度，是根据金属试样由于腐蚀作用使横截面积减小，从而导致电阻增大的原理。
利用该原理己经研制出较多的电阻探针用于监测设备的腐蚀情况，是研究设备腐蚀的一种有效工具。
运用该方法可以在设备运行过程中对设备的腐蚀状况进行连续地监测，能准确地反映出设备运行各阶段的腐蚀率及其变化，且能适用于各种不同的介质，不受介质导电率的影响，其使用温度仅受制作材料的限制;它与失重法不同，不需要从腐蚀介质中取出试样，也不必除去腐蚀产物;电阻法快速，灵敏，方便，可以监控腐蚀速度较大的生产设备的腐蚀。
1.2 线性极化法线性极化法对腐蚀情况变化响应快，能获得瞬间腐蚀速率，比较灵敏，可以及时地反映设备操作条件的变化，是一种非常适用于监测的方法。
但它不适于在导电性差的介质中应用，这是由于当设备表面有一层致密的氧化膜或钝化膜，甚至堆积有腐蚀产物时，将产生假电容而引起很大的误差，甚至无法测量。
此外，由线性极化法得到腐蚀速率的技术基础是基于稳态条件，所测物体是均匀腐蚀或全面腐蚀，因此线性技术不能提供局部腐蚀的信息。
在一些特殊的条件下检测金属腐蚀速率通常需要与其它测试方法进行比较以确保线性极化检测技术的准确性。
线性极化电阻法可以在线实时监测腐蚀率。
1.3电位法作为一种腐蚀监测技术，电位监测有其明显优点:可以在不改变金属表面状态、不扰乱生产体系的条件下从生产装置本身得到快速响应，但它也能用来测量插入生产装置的试样。
电位法己在阴极保护系统监测中应用多年，并被用于确定局部腐蚀发生的条件，但它不能反映腐蚀速率。
这种方法与所有电化学测量技术一样，只适用于电解质体系，并且要求溶液中的腐蚀性物质有良好的分散能力，以使探测到的是整个装置的全面电位状态。
应用电位监测主要适用于以下几个领域:阴极保护和阳极保护、指示系统的活化-钝化行为、探测腐蚀的初期过程以及探测局部腐蚀1.4 磁阻法磁阻法即电感法：出现于九十年代，是通过检测电磁场强度的变化来测试金属试样腐蚀减薄，该技术是挂片法的技术延伸和发展，其特点是测试敏感度高，适用于各种介质，寿命较短，可以实现在线腐蚀监测。
评定金属均匀腐蚀的方法金属腐蚀是指金属与周围环境中的化学物质发生反应，产生化学变化的过程。
均匀腐蚀是金属表面在整个面积上均匀发生腐蚀，这种腐蚀通常是由于金属与周围环境中的氧气、水等物质发生反应导致的。
评定金属均匀腐蚀的方法主要包括质量损失法、电化学法和表面分析法等。
本文将对这些方法进行详细介绍。
一、质量损失法质量损失法是通过测量金属在腐蚀前后的质量变化来评定金属的均匀腐蚀程度。
具体操作步骤如下：1. 选择适当大小的金属试样，并将其表面清洗干净。
2. 将试样放置在腐蚀介质中，使其与介质充分接触。
3. 在一定时间内，定期取出试样并进行清洗、干燥和称重。
4. 计算质量损失，并根据损失量来评定金属的均匀腐蚀程度。
二、电化学法电化学法是通过测量金属在电化学腐蚀过程中的电流、电位等参数来评定金属的均匀腐蚀程度。
常用的电化学方法有极化曲线法和电化学阻抗法。
1. 极化曲线法极化曲线法是通过在一定电位范围内测量金属试样的电流和电位来绘制极化曲线。
根据极化曲线的形状和特征，可以评定金属的均匀腐蚀程度。
2. 电化学阻抗法电化学阻抗法是通过测量金属试样在交流电场中的阻抗来评定金属的均匀腐蚀程度。
根据阻抗谱的特征，可以判断金属的腐蚀速率和腐蚀机理。
三、表面分析法表面分析法是通过对金属试样表面的形貌、组成和结构等进行分析来评定金属的均匀腐蚀程度。
常用的表面分析方法有光学显微镜、扫描电子显微镜（SEM）、能谱仪（EDS）等。
1. 光学显微镜光学显微镜可以观察金属试样表面的形貌，如是否存在腐蚀坑、腐蚀痕迹等。
根据形貌特征，可以初步评定金属的均匀腐蚀程度。
2. 扫描电子显微镜（SEM）扫描电子显微镜可以观察金属试样表面的形貌和微观结构，如晶粒形貌、晶界、孔洞等。
通过观察这些特征，可以进一步评定金属的均匀腐蚀程度。
3. 能谱仪（EDS）能谱仪可以分析金属试样表面的化学元素组成。
通过分析元素组成的变化，可以评定金属的均匀腐蚀程度。
评定金属均匀腐蚀的方法主要包括质量损失法、电化学法和表面分析法等。
金属腐蚀速度的测定方法金属腐蚀速度的测定方法金属腐蚀是金属材料在环境中与氧气、水或其他化学物质相互作用而发生的化学反应，导致金属表面被破坏、腐蚀甚至损坏。
为了准确评估金属材料的耐腐蚀性能，科学家和工程师们开发了多种方法来测定金属腐蚀速度。
1. 重量损失法：这是一种最常用且简单的测定金属腐蚀速度的方法。
它基于金属腐蚀后的质量减少来计算腐蚀速率。
实验时，金属试样在特定环境中暴露一段时间后，取出并清洗，然后测量其质量变化。
通过将质量损失除以暴露时间，可以得到金属的腐蚀速率。
2. 电化学测量法：这是一种基于电化学原理的测定金属腐蚀速度的方法。
它通过测量金属试样与电解质溶液之间的电流和电势差来评估腐蚀速率。
常用的电化学测量方法包括极化曲线法、极化电阻法和交流阻抗法等。
这些方法能够提供关于金属腐蚀机理和速率的详细信息。
3. 放射性示踪法：这是一种利用放射性示踪剂来测定金属腐蚀速度的方法。
放射性示踪剂被添加到金属试样或腐蚀介质中，通过测量示踪剂的衰变速率来推断金属腐蚀的速率。
这种方法可以在实际工业应用中提供准确的腐蚀速度测量结果。
4. 表面形貌分析法：这是一种通过观察和分析金属表面形貌变化来测定腐蚀速度的方法。
它可以使用光学显微镜、扫描电子显微镜或原子力显微镜等仪器来观察金属试样的表面形貌变化。
通过比较不同时间点的表面形貌，可以间接评估金属腐蚀速度。
这些方法各有优劣，可以根据实际需求和条件选择合适的方法来测定金属腐蚀速度。
同时，为了提高测量准确性，应注意控制实验条件，如温度、湿度和溶液浓度等。
此外，还可以结合多种方法进行综合评估，以获得更全面的腐蚀速度数据。
