关于泄漏电流测试仪的检定分析泄漏电流作为国际上家用电器设备的安全性能中一个十分重要的基本电参数指标，目前在家用电器的泄漏电流检测中主要采用专用测试仪器设备，如：耐电压测试仪、泄漏电流测试仪。
在家用电器检定的实践操作中，若能够采取正确的检定方法，可确保测试仪器的技术性能达到最佳的状态[1]。
根据多年的实践检定经验，并结合国家检定规程——G843-2007《泄漏电流测量仪（表）》[2]以及国家标准——GB4706.1—1998《家用和类似用途电器的安全第一部分：通用要求》[3]，系统阐述泄漏测试仪的基本技术原理，探讨分析在家用电器的泄漏电流检定中漏电流测试仪计量检定的方法、校准，供广大同仁交流学习。
1泄漏电流测试仪原理泄漏电流测试仪属于一个综合性的技术名词，其主要包括三种不同的测试内容，即：第一个测试主要为设备的对地泄漏电流测试，第二个测试则是对设备的外壳泄漏电流测试，第三个测试则对设备的重要部件漏电流测试。
通过对电器设备进行上述项目的泄漏电流值进行准确测定，保证电器在使用过程中不会出现漏电等危险因素，可放心安全使用。
接下来我们以对地测量为例简要分析检定原理。
首先将被检定对象在额定电压下，也就说我们在设备的实际使用及故障状态下实施检定测试，通过在对地泄漏电流的测试过程中，通过对被测设备的对地引线进行测量，以此来决定在流回系统中性点的电流大小。
2 泄漏电流测试仪的检定为了便于开展检定工作，我们专门引进了一台目前实践应用中使用频率相对比较高的泄漏电流测试仪检定装置，该装置的主要技术参数如下：仪器电压量程为250V，电流的量程分别为2mA、20mA，直流电压和直流电流最大允差为0.05%x读数+0.01%x量程，交流电压和交流电流最大允差为0.1% 读数+0.05 % 量程。
该检定装置经过上级部门确定之后本单位进行验收。
在泄漏电流检定装置中有自带的250V可调交流稳压电源，因此在验收时可采用以下两种方法：其一，将泄漏电流测试仪作为标准器，比较所输出的电压、电流所获取的数据交、直流电流的电压表；其二，通过泄漏电流测试仪自带的电压源，通过自带的负载输出电流、电压到自带的电压表、电流表上，之后使用标准的数字电流、电压表对其输出的电流、电压进行持续监控，最后对监控结果进行比较通过上述两种不同的检定与校准方法，所获得的结果却存在较大的差异性，这样给标准器的溯源带来了严重的隐患，也就是说存在不合格的可能性。
1．目的：规范仪器的测试方法，为操作人员提供防护指导，能够安全的操作泄漏电流测试仪。
2．范围：适用于质检部的质检人员3．内容：3.1泄漏电流测试（低频电子脉冲治疗仪，多效经穴激活治疗仪）3.1.1测量设备和待测仪器状态测量设备：MS2621G-ⅠA医用泄漏电流测试仪待测仪器状态：开机3.1.2步骤1）首先对仪器进行设置，仪器总共有EL（对地漏电流）；EN（设备对地漏电流）；PL（外壳漏电流）；AC（患者、患者辅助漏电流AC）；DC（患者、患者辅助漏电流DC）几种模式可以选择，按“SET”则依次选中须设置各项。
通用设置：电压设置为242V，即网电源电压的110%；电流设置为2000µA；时间为60s 2）对地漏电流测试方法如下图1所示：图1将S5、S10、S7弹出或按进进行所有可能的组合，测量时将H按进：S1弹出为正常状态，S1按进为单一故障状态3）外壳漏电流测试如下图2所示图2将S5、S10、S7弹出或按进进行所有可能的组合，测量时将H按进：S1弹出为正常状态，S1按进为单一故障状态测量外壳漏电流时，若设备外壳或外壳的一部分是用绝缘材料制成的，必须将最大面积为20 cm ×10 cm的金属箔紧贴在绝缘外壳或外壳的绝缘部分上，作为外壳导体。
并用约0.5 N／cm2的力压在金属箔上。
如有可能，移动金属箔以确定外壳漏电流的最大值。
要测量单一故障状态下的外壳漏电流时，金属箔可布置得与外壳的金属部件相接触。
当患者或操作者与外壳表面接触的面积大于正常人手的尺寸时，金属箔的尺寸可按接触面积相应增加。
4）患者漏电流测试如下图3所示图3将S5、S10、S7弹出或按进进行所有可能的组合，测量时将H按进：S1弹出为正常状态，S1按进为单一故障状态若被测医用电气设备应用部分是用绝缘材料制成的，必须将最大面积为20cm×10cm的金属箔紧贴在绝缘应用部分上3.2 性能指标1)测试过程中测试仪器无报警；2)3.2.1注意事项1)测试时尽可能使用非导电材质的工作桌或工作台。

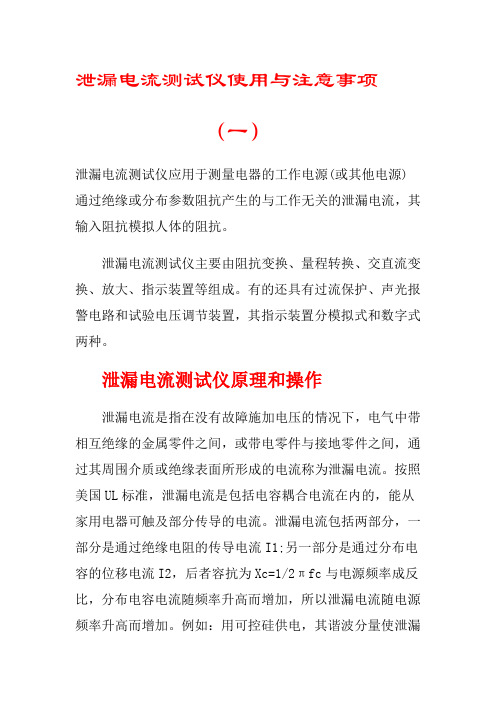

泄漏电流测试仪使用与注意事项（一）泄漏电流测试仪应用于测量电器的工作电源(或其他电源)通过绝缘或分布参数阻抗产生的与工作无关的泄漏电流，其输入阻抗模拟人体的阻抗。
泄漏电流测试仪主要由阻抗变换、量程转换、交直流变换、放大、指示装置等组成。
有的还具有过流保护、声光报警电路和试验电压调节装置，其指示装置分模拟式和数字式两种。
泄漏电流测试仪原理和操作泄漏电流是指在没有故障施加电压的情况下，电气中带相互绝缘的金属零件之间，或带电零件与接地零件之间，通过其周围介质或绝缘表面所形成的电流称为泄漏电流。
按照美国UL标准，泄漏电流是包括电容耦合电流在内的，能从家用电器可触及部分传导的电流。
泄漏电流包括两部分，一部分是通过绝缘电阻的传导电流I1;另一部分是通过分布电容的位移电流I2，后者容抗为Xc=1/2πfc与电源频率成反比，分布电容电流随频率升高而增加，所以泄漏电流随电源频率升高而增加。
例如：用可控硅供电，其谐波分量使泄漏电流增大。
在进行耐压测试时，为了保护试验设备和按规定的技术指标测试，也需要确定一个在不破坏被测设备(绝缘材料)的最高电场强度下允许流经被测设备(绝缘材料)最大电流值，这个电流通常也称为泄漏电流，但这个要领只是在上述特定场使下使用。
泄漏电流测试仪测试注意事项1、在工作温度下测量泄漏电流时，如果被测电器不是通过隔离变压器供电，被测电器应彩绝缘性能可靠的物质绝缘垫与地绝缘。
否则将有部分泄漏电流直接流经地面而不经过仪器，影响测试数据的准确性。
2、泄漏电流测量是带电进行测量的，被测电器外壳是带电的。
因此，试验人员必须注意安全，各式各样试验室应制订安全操作规程，在没有切断电流前，不得触摸被测电器。
3、应尽量减少环境对测试数据的影响，测试环境的温度、湿度和绝缘表面的污染情况，对于泄漏电流有很大影响，温度高、湿度大，绝缘表面严重污染，测定的泄漏电流值较大。
（二）泄漏电流是指在没有故障施加电压的情况下，电气中带相互绝缘的金属零件之间，或带电零件与接地零件之间，通过其周围介质或绝缘表面所形成的电流称为泄漏电流。
PA93型数字医用泄漏电流测试仪使 用 说 明 书（Ver.01）上海安标电子有限公司目 录一 概述 1二 规格和技术特性 1三 结构和工作原理 3四 安全注意事项 7五 使用和操作 7六 校验 17七 随机附件 19八 其他 191 概述PA93型数字医用泄漏电流测试仪适用于测量各种类型【Ⅰ类、Ⅱ类、IP（内部电源供电）和B 型、BF 型、CF 型】医用电气设备的对地漏电流、外壳对地漏电流、外壳对外壳漏电流，患者漏电流、患者漏电流（信号部分加压或应用部分加压）和患者辅助电流（直流或交流）等项目的检测，该仪器符合GB9706.1（IEC601）《医用电气设备第一部分：安全通用要求》国家标准相关条款的测试要求，是医疗器械生产厂家和检测部门必备的安规检测仪器。
仪器执行Q/YXYZ 7PA93型数字医用泄漏电流测试仪企业标准。
2 规格和技术特性2.1 测量装置（以下简称仪器）2.1.1 泄漏电流测量范围、基本误差和分辨力见表1。
表1基本误差名 称测量范围μA DC~10kHz>10kHz~1MHz分辨力 μA 0.1~99.9100~999.9 0.1 泄漏电流1000~9999±（2％r+3d）±（5％r+5d）1注1： r-读数值 d－个字。
注2： 基本误差范围为泄漏电流大于10μA 以上。
注3： 表中基本误差测试条件为温度23℃±2℃，相对湿度45％~75％。
2.1.2 频响范围 DC~1MHz。
2.1.3 输入阻抗 大于等于1MΩ。
2.1.4 测量阻抗电路（MD） 电阻 R 1=10kΩ 精度 ±5％R 2=1kΩ 精度 ±1％ 电容 C 1=0.015μF 精度 ±5％2.1.5 泄漏电流上限设定见表2。
表2误差设定范围μA DC~10kHz >10kHz~1MHz 分辨力μA 1～9999±（2％r+3d）±（5％r+5d）1注1： r-读数值 d－个字。
漏电流测试仪工作原理
漏电流测试仪的工作原理是基于检测电路中的漏电流和接地电流来判断电路是否存在漏电问题。
具体原理如下：
1. 检测电路：漏电流测试仪通过电路接入测量对象之后，会与测量对象形成一个回路。
一般来说，测试仪需要与电源的相位接线和负载设备的负线接线，以形成闭合的回路。
2. 检测电流：在正常情况下，电流从电源相位线经过负载设备的负线返回电源，构成一个正常的电流回路。
而当电路存在漏电问题时，一部分电流会流向地线，形成漏电流。
3. 检测漏电流：漏电流测试仪会将电路中的电流进行实时监测。
通过内部的电流传感器，测试仪可以准确地测量电路中的漏电流大小。
4. 报警功能：一旦漏电流值超过设定的阈值，漏电流测试仪会发出警报，提示用户电路存在漏电问题。
总结：漏电流测试仪通过测量电路中的漏电流和接地电流来检测电路是否存在漏电问题。
它基于电流传感器实时监测电路中的电流，并通过警报功能来提示用户存在漏电问题。
文件制修订记录为了规范操作过程，确保测试结果的准确性和使设备正常、安全运行，特制定此操作规程。
二、适用范围本文件适用于本公司对医用泄漏电流测试仪的操作。
三、规程内容3.1准备工作a.确认仪器处于有效且合格的计量状态b.仪器外壳接地良好；c.仪器外观检查无明显损坏或异常。
3.2 将测试线与后板正确连接。
3.3 按下电源开关，预热5-10分钟3.4 根据测试需要设置各项参数，直到面板上状态指示正确。
3.5 根据测试接线图接好样品，按下测试键。
3.6 测试后，电阻表显示值为样品接地电阻值。
3.7 选择定时测试时，接好线后只需按下测试按钮即可完成测试过程。
3.8 选择手动测试时，则要人工按下测试按钮结束测试。
3.9 测试结束测试时间到或再次按下测试键即结束本次测试，此时，仪器应处于复位状态。
关掉样品供电电源及仪器电源，卸下样品及相关配套四、操作方法1.0 仪器界面1.1 电源开关；1.2 启动钮：按下时，测试灯亮，泄漏测试端输出测试电压；1.3 复位钮：按下时，测试灯灭，无测试电压输出；1.4 测试装置（MD）输入端（接地端）；1.5 测试装置（MD）输入端；1.6 被测医用电气设备（FE）连接端；1.7 被测医用电器设备保护接地（PE）连接端；1.8 辅助电压输出端口，测量外壳漏电流、患者漏电流时选择使用；1.9 接地端口。
1.10 测试电源输出端；提供被测医用电气设备供电电路；1.11 泄漏测试电压调节钮；顺时针为大，反之为小；1.12 泄漏电流超漏指示灯；此灯亮表示测试的泄漏电流超过预置电流；1.13 测试状态指示灯：此灯亮表示仪器正处于测试状态；1.14 电压单位指示符；1.15 电压显示值指示窗口；1.16 泄漏电流单位指示符：点亮时为‘µA’，熄灭时为‘mA’；1.17 泄漏电源显示值指示窗口；1.18 测试时间单位指示符；1.19 测试时间显示值指示窗口；1.20 泄漏电流直流预置调节钮：当按下电流转换开关，处于DC-1.同时按下泄漏电流预置按键，根据电流量程可设定0.005-2mA任意直流电流报警值；1.21 泄漏电流交流预置调节钮：当弹起电流转换开关，处于AC-1.同时按下泄漏电流预置按键，根据电流量程可设定0.005-10mA任意交流电流报警值；1.22 泄漏电流测试与预置转换开关；按下时结合泄漏电流转换开关、泄漏电流量程可设定并显示交、直流泄漏电流报警值，常态时可测得并显示实际交、直流泄漏电流值；1.23 泄漏电流量程值开关：按下时为0-200µA，弹出时为2/10mA；1.24 泄漏电流量程值开关：按下时为0-10mA，弹出时0-2mA；1.25 泄漏电流交流、直流显示值开关：按下时为直流电流显示，弹出时为交流电流显示；1.26 定时开关：‘开’时为1s-99s内任意设定（倒计时），‘关’时为手动；1.27 时间预置拨盘：可在1s-99s内任意设定定时时间；1.28 测试工作电压、辅助电压（V2）显示值开关：按下时为测试工作电压显示（power端口电压），弹出时为辅助电压（V2）显示（S9端口）；1.29 辅助电压（V2）调节钮：顺时针为大，反之为小；1.30 测试装置（MD）输入端（接地端）的接地开关：按下该端接地，弹出该端与地开路；1.31 PE连接端的接地开关：按下PE端接地，弹出PE端与地开路；1.32 FE连接端的接地开关：按下FE端接地，弹出FE端与地开路；1.33 接地开关：按下接地，弹出与地开路；1.34 辅助电压极性转换开关；1.35 正常/单一故障切换开关：按下时为‘正常状态’，弹出时为‘单一故障状态’（工作电源切换）；1.36 测试电源供电电路极性转换开关：相当于GB9706.1第194中b）条中的S5开关（工作电源切换）；2.0 使用操作2.1 测试准备2.1.1 接通测试仪电源开关使仪器处于开机状态；2.1.2 按启动按钮，调节泄漏测试电压调节按钮。

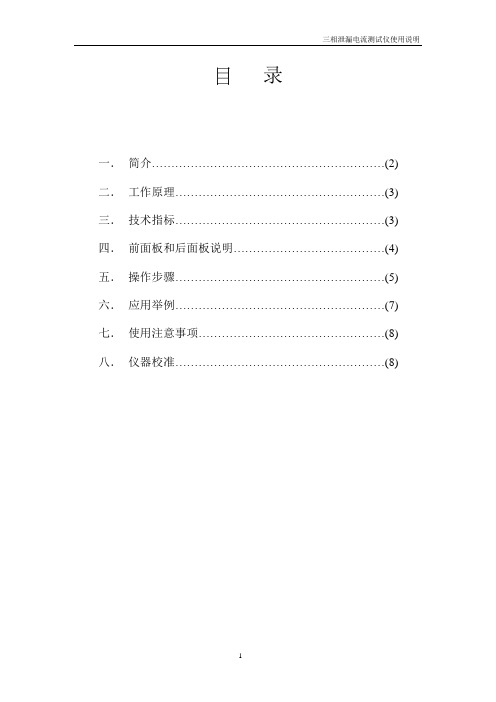

电性能测试仪操作规程-三相泄漏测试仪.docx三相泄漏测试仪操作规程引言三相泄漏测试仪是用于检测三相电力设备绝缘性能的重要工具。
通过测量设备的泄漏电流，可以评估设备的绝缘状态，预防电气故障和事故。
本操作规程旨在指导操作人员正确、安全地使用三相泄漏测试仪。
第一章总则第一条目的确保三相泄漏测试的准确性和操作人员的安全。
第二条适用范围适用于所有使用三相泄漏测试仪进行绝缘性能测试的场合。
第三条安全须知操作人员必须熟悉测试仪的使用，并严格遵守操作规程。
第二章设备与工具第四条设备要求测试仪应符合国家相关标准，并处于良好的工作状态。
测试仪应定期进行校准和维护。
第五条工具与配件准备必要的测试线缆、测试夹具、接地线等。
确保所有工具和配件均符合安全标准。
第三章操作前的准备第六条安全检查检查测试仪和配件是否有损坏或磨损。
确保测试环境符合安全要求，无高压电、易燃物品等。
第七条设备校准按照制造商的指导进行设备校准。
记录校准结果，以备后续参考。
第八条测试计划制定详细的测试计划，包括测试对象、测试时间等。
通知相关人员测试计划，确保测试期间的安全。
第四章操作步骤第九条三相泄漏测试步骤开机电测试仪：按照制造商的指导开启测试仪。
设置测试参数：根据测试要求设置测试电压、测试时间等参数。
连接测试线缆：将测试线缆连接到测试仪和被测设备。
接地：确保被测设备和测试仪正确接地。
开始测试：启动测试程序，记录测试数据。
数据分析：分析测试结果，判断设备的绝缘状态。
第十条注意事项测试过程中，非操作人员应保持安全距离。
测试过程中，避免接触测试线缆和被测设备。
第五章测试后的处理第十一条数据记录记录测试数据，包括测试时间、测试对象、测试结果等。
将测试数据整理成报告，供进一步分析和存档。
第十二条设备维护测试完成后，关闭测试仪并进行必要的清洁。
按照制造商的指导进行设备的维护和保养。
第十三条异常处理如果测试结果异常，应立即停止使用被测设备，并进行进一步检查。
根据测试结果，制定整改措施，确保设备的绝缘安全。
