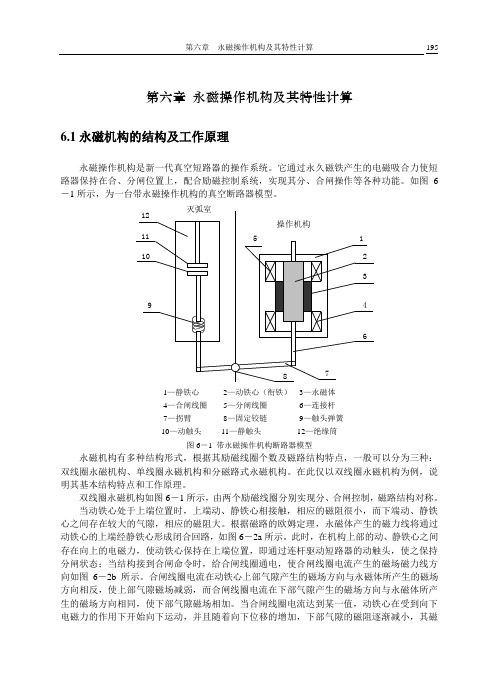

第六章永磁操作机构及其特性计算6.1 永磁机构的结构及工作原理永磁操作机构是新一代真空短路器的操作系统。

它通过永久磁铁产生的电磁吸合力使短路器保持在合、分闸位置上，配合励磁控制系统，实现其分、合闸操作等各种功能。

如图6－1所示，为一台带永磁操作机构的真空断路器模型。

1—静铁心2—动铁心（衔铁）3—永磁体4—合闸线圈5—分闸线圈6—连接杆7—拐臂8—固定铰链9—触头弹簧10—动触头11—静触头12—绝缘筒图6－1 带永磁操作机构断路器模型永磁机构有多种结构形式，根据其励磁线圈个数及磁路结构特点，一般可以分为三种：双线圈永磁机构、单线圈永磁机构和分磁路式永磁机构。

在此仅以双线圈永磁机构为例，说明其基本结构特点和工作原理。

双线圈永磁机构如图6－1所示，由两个励磁线圈分别实现分、合闸控制，磁路结构对称。

当动铁心处于上端位置时，上端动、静铁心相接触，相应的磁阻很小，而下端动、静铁心之间存在较大的气隙，相应的磁阻大。

根据磁路的欧姆定理，永磁体产生的磁力线将通过动铁心的上端经静铁心形成闭合回路，如图6－2a所示。

此时，在机构上部的动、静铁心之间存在向上的电磁力，使动铁心保持在上端位置，即通过连杆驱动短路器的动触头，使之保持分闸状态；当结构接到合闸命令时，给合闸线圈通电，使合闸线圈电流产生的磁场磁力线方向如图6－2b所示。

合闸线圈电流在动铁心上部气隙产生的磁场方向与永磁体所产生的磁场方向相反，使上部气隙磁场减弱，而合闸线圈电流在下部气隙产生的磁场方向与永磁体所产生的磁场方向相同，使下部气隙磁场相加。

当合闸线圈电流达到某一值，动铁心在受到向下电磁力的作用下开始向下运动，并且随着向下位移的增加，下部气隙的磁阻逐渐减小，其磁感应强度远远大于上部气隙的磁感应强度，动铁心向下呈加速运动。

当动铁心运动至行程的一半后，永磁体所产生的磁力线大部分将通过下部气隙，于是进一步加速动铁心的运动速度，直到合闸到位。

此时，合闸线圈电流和永磁体所产生磁场的磁力线基本上全部通过下部气隙，切断合闸线圈电流，动铁心将依靠永磁体作用可保持在合闸位置。

变压器设计原理
变压器是一种电力转换设备，通过改变交流电的电压大小实现电能传输和分配。

其设计原理基于法拉第电磁感应原理和电磁场理论。

变压器主要由铁芯和绕组组成。

铁芯通常由硅钢片等高导磁材料制成，以提高能量转换效率。

绕组则分为主绕组和副绕组，主绕组与电源相连接，副绕组与负载相连接。

当交流电通过主绕组时，电流产生的磁场会在铁芯中形成，同时在副绕组中感应出电动势。

根据法拉第电磁感应定律，电动势的大小与磁场变化率成正比。

由于绕组的匝数比例不同，副绕组中的电压将与主绕组中的电压存在着一定的比例关系。

根据电磁场理论，副绕组中的电压与主绕组中的电压之比等于副绕组的匝数与主绕组的匝数之比。

这意味着，通过合适选择绕组的匝数比例，可以实现电压的升降。

例如，当副绕组的匝数比主绕组的匝数大时，副绕组的电压将升高；反之，副绕组的匝数比主绕组的匝数小时，副绕组的电压将降低。

除了电压的变换，变压器还可以实现电流的变换。

由于电能守恒原理的存在，变压器的输入功率必须等于输出功率。

因此，主绕组和副绕组的电流也呈现相反的比例关系。

例如，在电压降低的情况下，副绕组的电流将相应增大，以保持功率平衡。

通过合理设计变压器的绕组匝数比例和电流负载能力，可以实现不同电压级别之间的电能转换。

利用变压器的特性，电力系
统可以进行输电、配电和变压操作，以满足不同电器设备的供电需求。

变压器因其高效、可靠和经济的特点而得到广泛应用，成为电力系统中不可或缺的重要组成部分。

电子变压器磁设计的基本原理基本原理如下：1.磁感应强度和磁通密度：磁场是由磁感应强度H和磁通密度B组成的。

磁感应强度H是单位长度上的电流，磁通密度B是通过截面上的磁通量。

通过控制磁感应强度和磁通密度的大小，可以控制变压器的输入电压和输出电压之间的变换比例。

2.磁芯材料：磁芯材料的选择对变压器的性能起着重要作用。

常见的磁芯材料有硅钢和铁氧体。

硅钢具有低磁导率和高磁饱和磁导率的特性，适用于低频变压器；铁氧体具有高磁导率和低磁饱和磁导率的特性，适用于高频变压器。

磁芯材料的选择要考虑变压器的工作频率和功率损耗。

3.匝数：一个变压器通常由两个绕组组成，即输入绕组和输出绕组。

输入绕组的匝数与输出绕组的匝数之比称为变压器的变压比。

变压器的变压比决定了输入电压和输出电压之间的关系。

变压比的选择要根据实际需求和电路设计要求进行确定。

4.线径：绕组的线径会影响变压器的损耗和效率。

对于高电流的绕组，需要选择较大的线径以减少电阻损耗；对于低电流高频的绕组，可以选择较小的线径以减小铜损耗。

线径的选择要根据变压器的功率、电流和工作频率进行合理的设计。

5.电感和磁耦合：电感是变压器的重要参数，它与绕组的匝数和磁芯的磁性质相关。

磁耦合是指输入绕组和输出绕组之间的磁连接程度，它决定了输入电流和输出电流之间的传递效率。

通过合理设计变压器的电感和磁耦合，可以达到理想的电压变换效果。

总之，电子变压器的磁设计是基于磁场的基本原理，在给定的输入电压和输出电压条件下，通过选择合适的磁芯材料、匝数和线径，以实现电压的变换。

这一设计过程需要考虑变压器的工作频率、功率要求、损耗和效率等方面的因素，以满足实际应用的需求。

变压器设计原理pdf随着科技的不断发展，变压器在我们的生活中扮演着重要的角色。

变压器可以将电能从一个电路传输到另一个电路中，而不会产生改变信号波形的影响。

对于想了解变压器设计原理的读者来说，本文将分步骤地阐述变压器设计的基本原理。

第一步：选定变压器的用途和性质在进行变压器设计之前，首先需要明确变压器的用途和性质。

变压器可以用于升压、降压、隔离和阻抗匹配等不同的应用。

因此，在选定变压器的用途和性质之前，需要考虑变压器所需变换的电压、电流、功率等参数。

第二步：确定变压器的类型和结构根据变压器的用途和性质，可以确定变压器的类型和结构。

变压器可分为两种类型：单相变压器和三相变压器。

单相变压器适用于小功率、单相电源和单相负载，而三相变压器适用于大功率、三相电源和三相负载。

变压器的结构包括核心、线圈、绕组和绝缘等部分。

根据不同的应用需求，还可以根据结构自行设计。

第三步：计算变压器参数在进行变压器设计之前，需要计算变压器的参数。

这些参数包括变压器的变比、绕组线圈数、匝数、磁通密度、变压器的容量等。

其中，变压器的变比是变压器的关键参数之一，它决定了输入电压和输出电压之间的比例。

因此，在计算变比时，需要根据所需的输入电压和输出电压进行合理的设计。

第四步：制作变压器并测试制作变压器时，需要根据之前计算的参数进行选择。

同时，还需要考虑变压器的绝缘等级和安全措施。

完成制作后，需要对变压器进行测试，以确保其符合设计要求和规格。

对变压器的测试项目包括空载测试和负载测试等。

结语在进行变压器的设计时，需要综合考虑变压器的用途、电气参数、结构以及生产成本等多方面因素。

本文介绍了变压器设计的基本步骤，希望能对读者们有所帮助。

电磁感应中的变压器探索电磁感应中变压器的结构和工作原理电磁感应中的变压器：探索结构与工作原理一、引言电磁感应是物理学重要的基础概念之一，而变压器作为电磁感应的一种应用，被广泛应用于电力传输与电子设备等领域。

本文将深入探索电磁感应中的变压器的结构和工作原理，旨在帮助读者更好地理解变压器的原理与应用。

二、变压器的结构变压器由两个或多个线圈（称为主线圈和副线圈）以及一个磁路构成。

主线圈与副线圈间通过磁感应作用传递能量或信号。

下面将介绍变压器的主要组成部分。

1. 铁芯铁芯是变压器的磁路部分，由磁性材料（如硅钢片）制成。

其作用是增加磁通的通量，提高变压器的效率。

铁芯通常采用环形或方形的形状，以便容纳主线圈和副线圈。

2. 主线圈主线圈是变压器中较大的线圈，通常由导电线绕制而成。

电流通过主线圈时，会在铁芯中产生磁场。

主线圈的匝数决定了变压器的变比，即输入与输出电压之间的比例关系。

3. 副线圈副线圈是变压器中较小的线圈，也是由导电线绕制而成。

副线圈中的电流受到主线圈的磁场影响，从而产生感应电动势。

变压器的输出电压与副线圈的匝数成正比。

三、变压器的工作原理变压器的工作原理基于法拉第电磁感应定律，即变化的磁通量会在闭合线圈中产生感应电动势。

下面将详细介绍变压器的工作原理。

1. 自感与互感变压器的主线圈和副线圈通过磁场耦合而产生能量传输。

主线圈中的电流产生的磁场会穿过副线圈，并在副线圈中引发感应电动势。

这种感应现象称为互感。

同时，主线圈中的电流也会在自身产生磁场，自感就是主线圈自身产生的感应电动势。

自感和互感共同作用，构成了变压器的工作原理。

2. 耦合系数与变压比变压器的耦合系数是指主线圈的磁场能够穿过副线圈的程度。

耦合系数越大，变压器的效率越高。

变压器的变压比是指主线圈的匝数与副线圈的匝数之比，决定了输入与输出电压之间的关系。

3. 电流、电压和功率关系根据电磁感应定律和欧姆定律，变压器的输入功率等于输出功率。

即输入电流乘以输入电压等于输出电流乘以输出电压。

变压器的基本工作原理与结构变压器是一种电磁装置，主要用于改变电压的大小，实现电能的传输和分配。

变压器的基本工作原理是利用电磁感应原理。

变压器的结构主要由两部分组成，即主线圈和副线圈。

主线圈通常被称为高压线圈，而副线圈通常被称为低压线圈。

两个线圈之间通过铁芯连接。

变压器的工作原理可以通过法拉第电磁感应定律解释。

当主线圈中通入交流电时，由于在线圈中形成了一个交变的磁场，这个交变磁场会通过铁芯传导到副线圈中，使得副线圈中的导体中也产生交变电流。

这个交变电流通过副线圈的导线，形成了一个交变的电场，进而使得副线圈的两端产生了不同大小的电压。

基于电磁感应原理，根据变压器的线圈匝数比例，可以实现电压的变换。

根据理论计算，副线圈电压与主线圈电压的比值等于副线圈匝数与主线圈匝数的比值。

这就是变压器的基本公式：U2/U1=N2/N1，其中U1、U2分别为主线圈和副线圈的电压，N1、N2分别为主线圈和副线圈的匝数。

另外，为了提高变压器的效率和性能，变压器还会采用铁芯结构。

铁芯可以有效地导磁，并减少能量的损失。

铁芯通常由硅钢片组成，这种材料具有良好的导磁性能和较低的铁损耗。

变压器还包括一些辅助设备和保护装置，例如冷却装置、温度探头、过流保护、过压保护等。

这些设备和装置可以确保变压器的正常运行，并防止过载和损坏。

总的来说，变压器是一种能够改变电压的电磁装置。

它的工作原理是利用电磁感应现象，通过主副线圈之间的电磁感应实现电压的变换。

变压器的结构主要由主线圈、副线圈和铁芯组成。

通过合理设计和选择不同匝数的线圈，可以实现不同变比的变压器，满足电网和电气设备对不同电压级别的需求。

电磁装置设计原理变压器设计专业：班级：设计者：学号：华中科技大学电气与电子工程学院一、变压器设计综述及其基本原理变压器是一种静止电机，由绕在共同铁芯上的两个或者两个以上的绕组通过交变的磁场而联系着。

用以把某一种等级的电压与电流转换成另外一种等级的电压与电流。

其用途是多方面的，十分广泛的应用在国民经济的各个领域。

在电力系统中，通常要将大功率的电能输送到很远的地方去，利用低电压大电流的传输是有困难的，一方面，电流大引起的输电线损耗很大；另一方面，电压的下降也会使电能无法传送出去。

因此需要用升压变压器将发电机端电压升高，而经过高压传输线到达用户端所在城市后，再利用降压变压器将电压降低，方便用户使用。

二、设计步骤1、根据设计仟务书确定各原始技术数据；2、计算铁心柱直径、铁芯柱和铁轭截面；3、绕组尺寸计算；4、绕组的确定及相关计算；5、绕组的绝缘设计；6、绝缘半径计算；7、铁芯重量计算；8、性能计算； 9、温升计算；10、主要部件价格计算。

三、设计内容已知参数有：额定容量 500n S kVA =；额定电压 10kV/0.4kV （高压绕组5±％分接头）； 额定频率 f ＝50Hz ； Dy11连接模式；高压侧：1110N N U U kV ϕ==；128.8675()N I A ==线电流；116.6667()N I ϕ==相电流 低压侧：20.4()N U kV =线电压2230.94()N U V ϕ==相电压22721.6878N N I I A ϕ===（1）技术条件 名称：变压器绝缘材料耐热等级：H 级(145℃) 容量：500kVA电压比：10±5%/0.4kV频率：50Hz硅钢片型号：DQ122G-30 导线材料: 铜导线 连接组：Dy11 短路阻抗：4%负载损耗（145℃）：9350w 空载损耗：1500w 空载电流：1.8%（2）铁心计算铁心直径根据经验公式1/41/450060()2153D K P mm =⨯=⨯=柱（）可得。

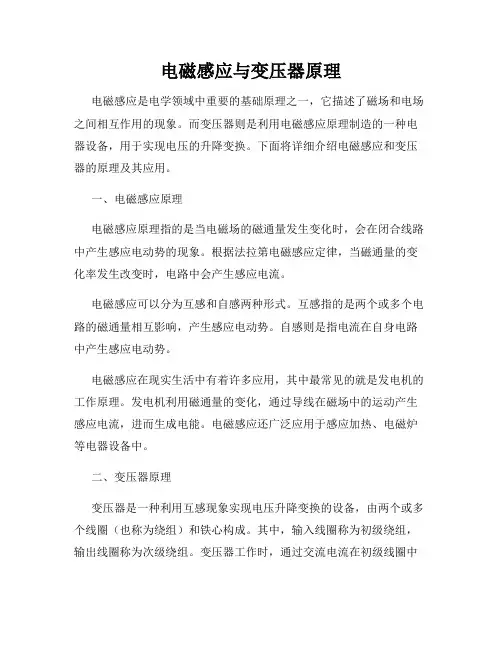

电磁感应和变压器的原理电磁感应是电磁学的一个重要概念，它描述了磁场的变化如何引起电流的产生。

而变压器则是基于电磁感应原理设计制造的一种电气设备，用于改变交流电的电压。

一、电磁感应原理电磁感应是指磁场的变化引起电流的现象。

根据法拉第电磁感应定律，当导体中的磁通量发生变化时，通过导体的电流将会产生感应电动势。

这个原理被应用于发电机、电动机和变压器等电磁设备中。

根据法拉第电磁感应定律，感应电动势的大小与磁场的变化率成正比。

可以用下式来描述：ε = -N(dΦ/dt)其中，ε表示感应电动势的大小，N表示导体的匝数，Φ表示磁场穿过导体的磁通量，t表示时间。

负号表示感应电动势的方向与磁场变化的方向相反。

二、电磁感应的应用电磁感应原理的应用非常广泛。

其中，最常见的应用之一就是发电机。

通过机械能驱动转子，使磁场的变化产生感应电动势，进而产生电流。

根据电磁感应原理，改变发电机的磁场强度、转子的旋转速度或导线的长度都能够影响到发电机输出的电压和电流的大小。

另一个重要的应用是电磁感应在变压器中的利用。

变压器是将交流电的电压从一段改变到另一段的装置。

它由一个主线圈和一个副线圈组成，两个线圈通过磁感应耦合在一起。

当主线圈中的电流改变时，会引起磁场的变化，从而在副线圈中产生感应电动势，进而改变输出电压。

三、变压器的原理变压器是基于电磁感应原理工作的一种设备。

它主要由两个线圈和铁芯组成。

其中，线圈被称为主线圈和副线圈，而铁芯则起着引导和集中磁场的作用。

变压器的工作原理是，当主线圈中的交流电流改变时，产生变化的磁场穿过副线圈，导致副线圈中的感应电动势。

根据电磁感应原理，副线圈中感应电动势的大小与主线圈中的电流变化率成正比，即：ε2 = -N2(dΦ/dt)其中，ε2表示副线圈中的感应电动势，N2表示副线圈的匝数，dΦ/dt表示主线圈中磁通量的变化率。

由于副线圈中感应电动势的存在，会导致副线圈中产生电流，进而改变输出端的电压。

变压器的输出电压与输入电压的关系可以用下式来表示：V2/V1 = N2/N1其中，V2表示副线圈的输出电压，V1表示主线圈的输入电压，N2表示副线圈的匝数，N1表示主线圈的匝数。
