参考答案 第一章 绪论一，填空题1.1 能量，物料，信息1.2运动，动力 1.3制造，运动，装配 二、选择题2.1 D 2.2 B 三，简答题第二章 机械的结构分析二、综合题1．n = 7 ，p l = 9 ，p h = 121927323=-⨯-⨯=--=h l P P n F从图中可以看出该机构有2个原动件，而由于原动件数与机构的自由度数相等，故该机构具有确定的运动。

2． （a ）D 、E 处分别为复合铰链（2个铰链的复合）；B 处滚子的运动为局部自由度；构件F 、G 及其联接用的转动副会带来虚约束。

n = 8 ，p l = 11 ，p h = 1111128323=-⨯-⨯=--=h l P P n F3． （c ）n = 6 ，p l = 7 ，p h = 313726323=-⨯-⨯=--=h l P P n F（e ）n = 7 ，p l = 10 ，p h = 0101027323=-⨯-⨯=--=h l P P n F 4． （a ）n = 5 ，p l = 7 ，p h = 010725323=-⨯-⨯=--=h l P P n FⅡ级组 Ⅱ级组 因为该机构是由最高级别为Ⅱ级组的基本杆组构成的，所以为Ⅱ级机构。

（c ）n = 5 ，p l = 7 ，p h = 010725323=-⨯-⨯=--=h l P P n FⅢ级组因为该机构是由最高级别为Ⅲ级组的基本杆组构成的，所以为Ⅲ级机构。

5． n = 7 ，p l =10 ，p h = 0101027323=-⨯-⨯=--=h l P P n FⅡ级组 Ⅲ级组当以构件AB 为原动件时，该机构为Ⅲ级机构。

Ⅱ级组 Ⅱ级组 Ⅱ级组当以构件FG 为原动件时，该机构为Ⅱ级机构。

可见同一机构，若所取的原动件不同，则有可能成为不同级别的机构。

6． （a ）n = 3 ，p l = 4 ，p h = 101423323=-⨯-⨯=--=h l P P n F因为机构的自由度为0，说明它根本不能运动。

华中科技大学机械原理课后答案【篇一：华中科技大学《机械设计基础》期末试卷及答案】s=txt>《机械设计基础》期末考试试题一、填空题(每空1分，共30分)1、构件是机器的分为______零件和_______零件；部件是机器的_______单元体。

2、运动副是使两构件，同时又具有的一种联接。

平面运动副可分为和4、绘制凸轮轮廓曲线，需已知__________、___________和凸轮的转向。

__________。

6、渐开线标准直齿圆柱齿轮正确啮合的条件为______和______分别相等。

7．斜齿圆柱齿轮的重合度______直齿圆柱齿轮的重合度，所以斜齿轮传动______，承载能力______，可用于____________的场合。

8.机械静联接又可以分为______联接和______联接，其中键联接、螺纹联接、销联接属于_________。

9.螺纹联接防松的目的是防止___________________________，按工作原理的不同有三种防松方式：_________、_________、_________。

10.按轴的承载情况不同，可以分为转轴、________、_________。

二、判断题(每题1分，共10分)1、所有构件一定都是由两个以上零件组成的。

（）3、凸轮机构中，从动件按等速运动规律运动时引起刚性冲击。

（）4、v带型号中，截面尺寸最小的是z型。

（）5、定轴轮系的传动比等于始末两端齿轮齿数之反比。

（）6、在直齿圆柱齿轮传动中，忽略齿面的摩擦力，则轮齿间受有圆周力、径向力和轴向力三个力作用。

（）7、蜗杆传动一般用于传动大功率、大速比的场合。

（）8、设计键联接时，键的截面尺寸通常根据传递转矩的大小来选择。

（）9、在螺纹联接的结构设计中，通常要采用凸台或鱼眼坑作为螺栓头和螺母的支承面，其目的是使螺栓免受弯曲和减小加工面。

（） 10、在相同工作条件的同类型滚动轴承，通常尺寸越大，其寿命越长。

习题解答第一章绪论1-1 答：1 ）机构是实现传递机械运动和动力的构件组合体。

如齿轮机构、连杆机构、凸轮机构、螺旋机构等。

2 ）机器是在组成它的实物间进行确定的相对运动时，完成能量转换或做功的多件实物的组合体。

如电动机、内燃机、起重机、汽车等。

3 ）机械是机器和机构的总称。

4 ）a. 同一台机器可由一个或多个机构组成。

b. 同一个机构可以派生出多种性能、用途、外型完全不同的机器。

c. 机构可以独立存在并加以应用。

1-2 答：机构和机器，二者都是人为的实物组合体，各实物之间都具有确定的相对运动。

但后者可以实现能量的转换而前者不具备此作用。

1-3 答：1 ）机构的分析：包括结构分析、运动分析、动力学分析。

2 ）机构的综合：包括常用机构设计、传动系统设计。

1-4 略习题解答第二章平面机构的机构分析2－1 ～2－5 （答案略）2-6(a) 自由度F＝1 (b) 自由度F＝1(c) 自由度F＝12-7题2 －7 图F ＝3 × 7 －2 × 9 －2 ＝12 -8a) n ＝7 ＝10 ＝0 F ＝3×7－2×10 ＝1b) B 局部自由度n ＝3 ＝3 ＝2 F＝3×3 －2×3－2＝1c) B 、D 局部自由度n ＝3 ＝3 ＝2 F＝3×3 －2×3－2 ＝1d) D( 或C) 处为虚约束n ＝3 ＝4 F＝3×3 －2×4＝1e) n ＝5 ＝7 F＝3×5－2×7＝1f) A 、B 、C 、E 复合铰链n ＝7 ＝10 F ＝3×7－2×10 ＝1g) A 处为复合铰链n ＝10 ＝14 F ＝3×10 －2×14＝2h) B 局部自由度n ＝8 ＝11 ＝1 F ＝3×8－2×11－1 ＝1i) B 、J 虚约束C 处局部自由度n ＝6 ＝8 ＝1 F ＝3×6 －2×8－1＝1j) BB' 处虚约束A 、C 、D 复合铰链n ＝7 ＝10 F ＝3×7－2×10＝1 k) C 、D 处复合铰链n＝5 ＝6 ＝2F ＝3×5－2×6－2 ＝1l) n ＝8 ＝11 F ＝3×8－2×11 ＝2m) B 局部自由度I 虚约束4 杆和DG 虚约束n ＝6 ＝8 ＝1 F ＝3×6－2×8－1 ＝12-9a) n ＝3 ＝4 ＝1 F ＝3 × 3 －2 × 8 －1 ＝0 不能动。

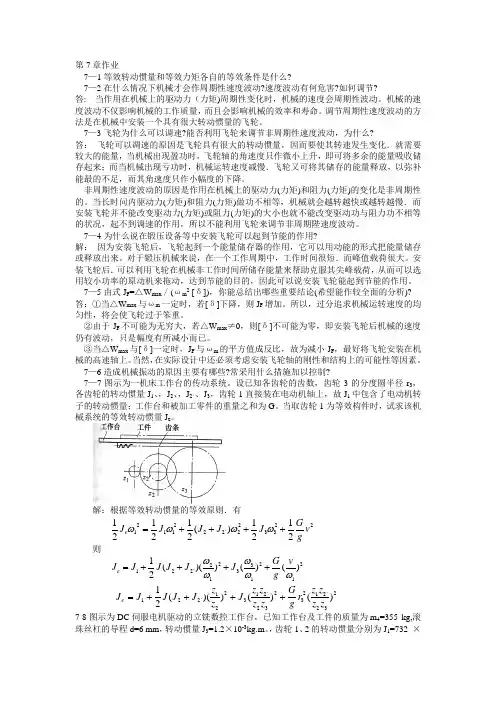

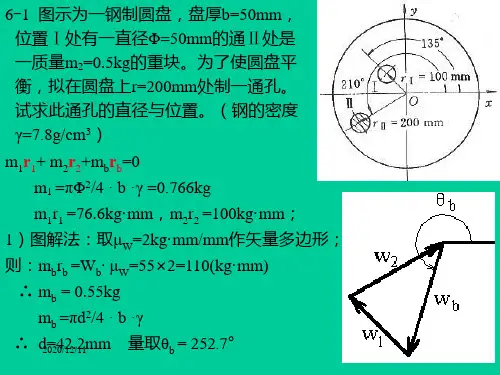

第7章作业7—1等效转动惯量和等效力矩各自的等效条件是什么?7—2在什么情况下机械才会作周期性速度波动?速度波动有何危害?如何调节?答: 当作用在机械上的驱动力（力矩)周期性变化时，机械的速度会周期性波动。

机械的速度波动不仅影响机械的工作质量，而且会影响机械的效率和寿命。

调节周期性速度波动的方法是在机械中安装一个具有很大转动惯量的飞轮。

7—3飞轮为什么可以调速?能否利用飞轮来调节非周期性速度波动，为什么?答： 飞轮可以凋速的原因是飞轮具有很大的转动惯量，因而要使其转速发生变化．就需要较大的能量，当机械出现盈功时，飞轮轴的角速度只作微小上升，即可将多余的能量吸收储存起来；而当机械出现亏功时，机械运转速度减慢．飞轮又可将其储存的能量释放，以弥补能最的不足，而其角速度只作小幅度的下降。

非周期性速度波动的原因是作用在机械上的驱动力(力矩)和阻力(力矩)的变化是非周期性的。

当长时问内驱动力(力矩)和阻力(力矩)做功不相等，机械就会越转越快或越转越慢．而安装飞轮并不能改变驱动力(力矩)或阻力(力矩)的大小也就不能改变驱动功与阻力功不相等的状况，起不到调速的作用，所以不能利用飞轮来调节非周期陛速度波动。

7—4为什么说在锻压设备等中安装飞轮可以起到节能的作用?解： 因为安装飞轮后，飞轮起到一个能量储存器的作用，它可以用动能的形式把能量储存或释放出来。

对于锻压机械来说，在一个工作周期中，工作时间很短．而峰值载荷很大。

安装飞轮后．可以利用飞轮在机械非工作时间所储存能量来帮助克服其尖峰载荷，从而可以选用较小功率的原动机来拖动，达到节能的目的，因此可以说安装飞轮能起到节能的作用。

7—5由式J F =△W max ／(ωm 2 [δ])，你能总结出哪些重要结论(希望能作较全面的分析)? 答：①当△W max 与ωm 一定时，若[δ]下降，则J F 增加。

所以，过分追求机械运转速度的均匀性，将会使飞轮过于笨重。

②由于J F 不可能为无穷大，若△W max ≠0，则[δ]不可能为零，即安装飞轮后机械的速度仍有波动，只是幅度有所减小而已。

第四章课后习题4—12图示为一曲柄滑块机构的三个位置，F为作用在活塞上的力转动副A及B上所画的小圆为摩擦圆，试决定在此三个位置时作用在连杆AB上的作用力的真实方向（构件重量及惯性力略去不计）。

解：上图中构件2受压力。

因在转动副A处2、1之间的夹角∠OAB在逐渐减小，故相对角速度ω21沿顺时针方向，又因2受压力，故FR12应切于摩擦圆的下方；在转动副B处，2、3之间的夹角∠OBA在逐渐增大，相对角速度ω23也沿顺时针方向，故FR32应切于摩擦圆的上方。

R32解：上图构件2依然受压力。

因在转动副A处2、1之间的夹角∠OAB逐渐减小，故相对角速度ω21沿顺时针方向，又因2受压力，故F R12应切于摩擦圆的下方；在转动副B处，2、3之间的夹角∠OBA逐渐减小，故相对角速度ω23沿逆时针方向，F R32应切于摩擦圆的下方。

解：上图构件2受拉力。

因在转动副A处2、1之间的夹角∠OAB在逐渐增大，故相对角速度ω21沿顺时针方向，又因2受拉力，故FR12应切于摩擦圆的上方；在转动副B处，2、3之间的夹角∠OBA逐渐减小，故相对角速度ω23沿顺时针方向，FR32应切于摩擦圆的下方。

4-13 图示为一摆动推杆盘形凸轮机构，凸轮1沿逆时针方向回转，F为作用在推杆2上的外载荷，试确定凸轮1及机架3作用给推杆2的总反力FR12及FR32方位（不考虑构件的重量及惯性力，解：经受力分析，FR12的方向如上图所示。

在FR12的作用下，2相对于3顺时针转动，故FR32应切于摩擦圆的左侧。

补充题1 如图所示，楔块机构中，已知γ＝β＝60°，Q ＝1000N 格接触面摩擦系数f ＝0.15，如Q 为有效阻力，试求所需的驱动力F 。

解:对机构进行受力分析,并作出力三角形如图。

对楔块1，R 21R310F F F ++=由正弦定理有21sin(602sin(90R F F ϕϕ+-=））o o ① 对楔块2，同理有R12R320Q F F ++=sin(90sin(602ϕϕ+-=））o o ②sin(602sin(602F Q ϕϕ+=⋅-））o o且有2112R R F F = ，8.53arctgf ϕ＝＝o ③联立以上三式，求解得F ＝1430.65N2 如图示斜面机构，已知：f （滑块1、2与导槽3相互之间摩擦系数）、λ（滑块1的倾斜角）、Q （工作阻力，沿水平方向），设不计两滑块质量，试确定该机构等速运动时所需的铅重方向的驱动力F 。

第五、六、七章作业5-2. 在下图所示齿轮系中,已知各轮齿数z1=28, z2=15, z2’=15, z3=35, z5’=1, z6=100,被切蜗轮的齿数为60,滚刀为单头.试确定齿数比z3’/z5和滚刀的旋向.(说明:用滚刀切制蜗轮相当于蜗杆蜗轮传动.)解: 以1轮为主动轮,方向如图所示,可得蜗轮6的旋向,进而得滚刀的旋向.依题意可得, i41错误!未找到引用源。

i46错误!未找到引用源。

;应有: 错误!未找到引用源。

解之,得错误!未找到引用源。

5-5. 在下图所示齿轮系中,已知各轮齿数z1=60, z2=z2’=30, z3=z3’=40, z4=120, 轮1的转速n1=30r/min(转向如图所示).试求转臂H的转速n h.解:图中的周转齿轮系,其转化轮系的传动比的计算公式为i H14错误!未找到引用源。

由此可解得: 错误!未找到引用源。

(负号表示与n1反向) ;5-8. 在下图所示齿轮系中,已知各轮齿数z1=20, z2=40, z3=20, z4=80, z4’=60, z5=50,z5’=55, z6=65, z6’=1, z7=60, 轮1、3的转速n1=n3=3000r/min(转向如图所示). 试求转速n7.解依题意, 错误!未找到引用源。

n2错误!未找到引用源。

i 34错误!未找到引用源。

对于周围齿轮系4’-5-5’-6; 此转化轮系的传动比计算公式为:i H 36错误!未找到引用源。

;由此解出 错误!未找到引用源。

(负号表示与n 2反向);进而n 7=错误!未找到引用源。

;5.12 在如图所示齿轮系中，已知各轮齿数1z =20，2z =40，3z =35，'3z =30，''3z =1，4z =20，5z =75，'5z =80，6z =30，7z =90，8z =30，9z =20，10z =50，轮1的转速1n =100r/min,试求轮10的转速10n 。

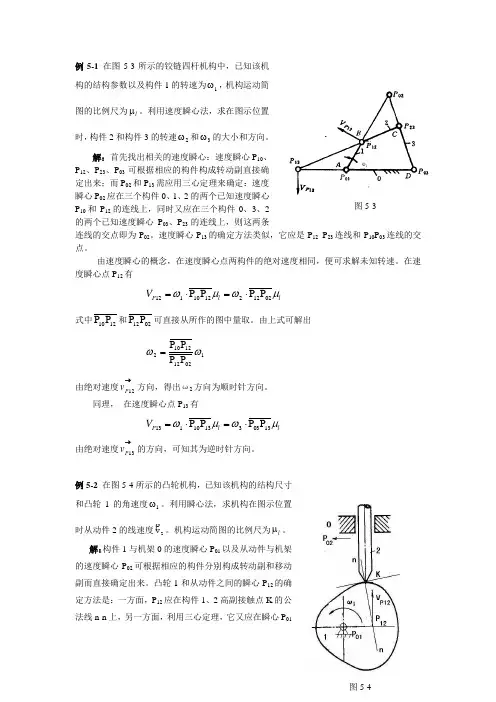

例5-1 在图5-3所示的铰链四杆机构中，已知该机构的结构参数以及构件1的转速为1ω，机构运动简图的比例尺为l μ。

利用速度瞬心法，求在图示位置时，构件2和构件3的转速2ω和3ω的大小和方向。

解：首先找出相关的速度瞬心：速度瞬心P 10、P 12、P 23、P 03可根据相应的构件构成转动副直接确定出来；而P 02和P 13需应用三心定理来确定：速度瞬心P 02应在三个构件0、1、2的两个已知速度瞬心P 10和P 12的连线上，同时又应在三个构件0、3、2的两个已知速度瞬心P 03、P 23的连线上，则这两条连线的交点即为P 02。

速度瞬心P 13的确定方法类似，它应是P 12 P 23连线和P 10P 03连线的交点。

由速度瞬心的概念，在速度瞬心点两构件的绝对速度相同，便可求解未知转速。

在速度瞬心点P 12有l l P V μωμω021*********P P P P ⋅=⋅= 式中1210P P 和0212P P 可直接从所作的图中量取。

由上式可解出1021212102P P P P ωω=由绝对速度→12P v 方向，得出ω2方向为顺时针方向。

同理， 在速度瞬心点P 13有l l P V μωμω130331310113P P P P ⋅=⋅= 由绝对速度→13P v 的方向，可知其为逆时针方向。

例5-2 在图5-4所示的凸轮机构，已知该机构的结构尺寸和凸轮1的角速度1ω。

利用瞬心法，求机构在图示位置时从动件2的线速度2v。

机构运动简图的比例尺为l μ。

解：构件1与机架0的速度瞬心P 01以及从动件与机架的速度瞬心P 02可根据相应的构件分别构成转动副和移动副而直接确定出来。

凸轮1和从动件之间的瞬心P 12的确定方法是：一方面，P 12应在构件1、2高副接触点K 的公法线n-n 上，另一方面，利用三心定理，它又应在瞬心P 01图5-4图5-3和P 02的连线上，即又应在过点P 01而垂直于从动件2与机架移动副导路的直线上。

《机械原理》课后习题答案第2章（P27）2-2 计算下列机构的自由度，如遇有复合铰链、局部自由度、虚约束等加以说明。

（a）n=3，p l=3 F=3*3-2*3=3（b）n=3，p l=3，p h=2 F=3*3-2*3-2=1 （B处有局部自由度）（c）n=7，p l=10 F=3*7-2*10=1（d）n=4，p l=4，p h=2 F=3*4-2*4-2=2 （A处有复合铰链）（e）n=3，p l=4 F=3*3-2*4=1 （A或D处有虚约束）（f）n=3，p l=4 F=3*3-2*4=1 （构件4和转动副E、F引入虚约束）（g）n=3，p l=5 F=(3-1)*3-(2-1)*5=1 （有公共约束）（h）n=9，p l=12，p h=2 F=3*9-2*12-2=1 （M处有复合铰链，C处有局部自由度）2-3 计算下列机构的自由度，拆杆组并确定机构的级别。

（a）n=5，p l=7 F=3*5-2*7=1由于组成该机构的基本杆组的最高级别为Ⅱ级杆组，故此机构为Ⅱ级机构。

（b）n=5，p l=7 F=3*5-2*7=1此机构为Ⅱ级机构。

（c）n=5，p l=7 F=3*5-2*7=1拆分时只须将主动件拆下，其它构件组成一个Ⅲ级杆组，故此机构为Ⅲ级机构。

2-4 验算下列运动链的运动是否确定，并提出具有确定运动的修改方案。

（a）n=3，p l=4，p h=1 F=3*3-2*4-1=0 该运动链不能运动。

修改方案如下图所示：（b）n=4，p l=6 F=3*4-2*6=0 该运动链不能运动。

修改方案如下图所示：或第3章（P42）3-2 下列机构中，已知机构尺寸，求在图示位置时的所有瞬心。

（a）（b）（c）(a) v3=v P13=ω1P14P13μl3-6 在图示齿轮连杆机构中，三个圆互作纯滚，试利用相对瞬心P13来讨论轮1与轮3的传动比i13。

第5章（P80）5-2 一铰接四杆机构（2）机构的两极限位置如下图：（3）传动角最大和最小位置如下图：5-3题略解：若使其成为曲柄摇杆机构，则最短杆必为连架杆，即a 为最短杆。

第二章2-1 何谓构件?何谓运动副及运动副元素?运动副是如何进行分类的?答：参考教材5~7页。

2-2 机构运动简图有何用处?它能表示出原机构哪些方面的特征?答：机构运动简图可以表示机构的组成和运动传递情况，可进行运动分析，也可用来进行动力分析。

2-3 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况?答：参考教材12~13页。

2-5 在计算平面机构的自由度时，应注意哪些事项?答：参考教材15~17页。

2-6 在图2-22所示的机构中，在铰链C、B、D处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗?为什么?答：不能，因为在铰链C、B、D中任何一处，被连接的两构件上连接点的轨迹重合是由于其他两处的作用，所以只能算一处。

2-7 何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构的级别? 答：参考教材18~19页。

2-8 为何要对平面高副机构进行“高副低代"?“高副低代”应满足的条件是什么?答：参考教材20~21页。

2-11 如图所示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮1输入，使轴 A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头上下运动以达到冲压目的。

试绘出其机构运动简图，分析其是否能实现设计意图？并提出修改方案。

解：1）取比例尺绘制机构运动简图。

2）分析其是否可实现设计意图。

F=3n-( 2P l +P h –p’ )-F’=3×3-(2×4+1-0)-0=0此简易冲床不能运动,无法实现设计意图。

3）修改方案。

为了使此机构运动，应增加一个自由度。

办法是：增加一个活动构件，一个低副。

修改方案很多，现提供两种。

※2-13图示为一新型偏心轮滑阎式真空泵。

其偏心轮1绕固定轴心A转动，与外环2固连在一起的滑阀3在可绕固定轴心C转动的圆柱4中滑动。

第二章 平面机构的结构分析题2-1 图a 所示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。

试绘出其机构运动简图（各尺寸由图上量取），分析是否能实现设计意图，并提出修改方案。

解：1)取比例尺,绘制机构运动简图。

(图2-1a) 2)要分析是否能实现设计意图,首先要计算机构的自由度。

尽管此机构有4个活动件，但齿轮1和凸轮2是固装在轴A上，只能作为一个活动件，故3=n3=l p 1=h p01423323=-⨯-⨯=--=h l p p n F原动件数不等于自由度数，此简易冲床不能运动，即不能实现设计意图。

分析：因构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架。

故需增加构件的自由度。

3)提出修改方案：可以在机构的适当位置增加一个活动构件和一个低副，或用一个高副来代替一个低副。

(1) 在构件3、4之间加一连杆及一个转动副(图2-1b)。

(2) 在构件3、4之间加一滑块及一个移动副(图2-1c)。

(3) 在构件3、4之间加一滚子(局部自由度)及一个平面高副(图2-1d)。

1(c)题2-154364(a)53221讨论：增加机构自由度的方法一般是在适当位置上添加一个构件（相当于增加3个自由度）和1个低副（相当于引入2个约束），如图2-1（b ）（c ）所示，这样就相当于给机构增加了一个自由度。

用一个高副代替一个低副也可以增加机构自由度，如图2-1（d）所示。

题2-2 图a所示为一小型压力机。

图上，齿轮1与偏心轮1’为同一构件，绕固定轴心O连续转动。

在齿轮5上开有凸轮轮凹槽，摆杆4上的滚子6嵌在凹槽中，从而使摆杆4绕C轴上下摆动。

同时，又通过偏心轮1’、连杆2、滑杆3使C轴上下移动。

最后通过在摆杆4的叉槽中的滑块7和铰链G使冲头8实现冲压运动。

试绘制其机构运动简图，并计算自由度。

7-1在如图7-32所示的轮系中，已知Z 1=15，Z 2=25，Z 2’=15，Z 3=30，Z 3’=15，Z 4=30，Z 4’=2(右旋)，Z 5=60，Z 5’=20（m=4mm ），若n 1=500r/min ，求齿条6线速度ｖ的大小和方向。

解：计算齿轮5的转速n 52345115512'3'4'253030602001515152z z z z n i n z z z z ⨯⨯⨯====⨯⨯⨯故：15155002.5 /min 200n n r i ===计算齿轮5’直径d 5’5'5'42080 d mz mm==⨯=故齿条6的线速度ｖ6为55'655'2 2.5800.01047 /602601000n d v r m s ππω⨯⨯==⋅==⨯方向如图所示。

7-2在如图7-33所示的手摇提升装置中，已知各齿轮齿数为Z 1= 20，Z 2=50，Z 3=15， Z 4=30，Z 6=40，Z 7=18，Z 8=51，蜗杆Z 1=1且为右旋，试求传动比i 18，并指出提升重物时手柄的转向。

解：246811881357503040515682015118z z z z i z z z z ωω⨯⨯⨯====⨯⨯⨯提升重物时手柄的转向如图所示。

7-3在如图7-34所示的轮系中，已知各齿轮齿数为Z 1= 20，Z 2=30，Z 3=18， Z 4=68，齿轮１的转速n 1=500r/min ，试求系杆Ｈ的转速n H 的大小及方向。

解：1241441330685.672018H H H n n z z i n n z z -⨯==-=-=--⨯40n =115.6715022.496.67 6.67H HH n n n n n -====方向与n 1相同。

7-4在如图7-35所示的双级行星齿轮减速器中，各齿轮齿数为Z 1= Z 6 =20，Z 2=30，Z 3=Z 4=40，Z 2=Z 5=10，试求：（１） 固定齿轮4时的传动比i 1H2； （２） 固定齿轮３时的传动比i 1H2。

选择填空：（1）当机构的原动件数目小于或大于其自由度数时，该机构将（ B ）确定运动。

A.有；B.没有；C.不一定；（2）在机构中，某些不影响机构运动传递的重复部分所带入的约束为（ A ）。

A.虚约束；B.局部自由度；C.复合铰链；（3）机构具有确定运动的条件是（B ）。

A.机构自由度数小于原动件数；机构自由度数大于原动件数；B.机构自由度数等于原动件数；（4）用一个平面低副联二个做平面运动的构件所形成的运动链共有（ B ）个自由度。

A.3；B.4；C.5；D.6；（5）杆组是自由度等于（ A ）的运动链。

A.0；B.1；C.原动件数。

（6）平面运动副所提供的约束为（ D ）。

A.1；B.2；C.3；D.1或2；（7）某机构为Ⅲ级机构，那么该机构应满足的必要充分条件是（ D ）。

A.含有一个原动件组；B.原动件；C.至少含有一个Ⅱ级杆组；D.至少含有一个Ⅲ级杆组；（8）机构中只有一个（D ）。

A.闭式运动链；B.原动件；C.从动件；D.机架。

（9）具有确定运动的差动轮系中其原动件数目（ C ）。

A.至少应有2个；B.最多有2个；C.只有2个；D. 不受限制。

（10）在加速度多边形中，连接极点至任一点的矢量，代表构件上相应点的____B__加速度；而其它任意两点间矢量，则代表构件上相应两点间的______加速度。

A.法向; 切向B.绝对; 相对C.法向; 相对D.合成; 切向（11）在速度多边形中，极点代表该构件上_____A_为零的点。

A.绝对速度B.加速度C.相对速度D.哥氏加速度（12）机械出现自锁是由于（ A ）。

A. 机械效率小于零；B. 驱动力太小；C. 阻力太大；D. 约束反力太大；（13）当四杆机构处于死点位置时，机构的压力角＿B ＿。

A. 为00；B. 为090；C. 与构件尺寸有关；（14）四杆机构的急回特性是针对主动件＿D ＿而言的。

D. 等速运动；E. 等速移动；F. 变速转动或变速移动；（15）对于双摇杆机构，最短构件与最长构件之和＿H ＿大于其余两构件长度之和。

第五、六、七章作业5-2.在下图所示齿轮系中,已知各轮齿数z i=28, Z2=15,Z2，=15, Z3=35, Z5=1, Z6=100,被切蜗轮的齿数为60,滚刀为单头. 试确定齿数比Z3，/Z5和滚刀的旋向.(说明：用滚刀切制蜗轮相当于蜗杆蜗轮传动•)解：以1轮为主动轮，方向如图所示，可得蜗轮6的旋向，进而得滚刀的旋向.依题意可得，i4i错误!未找到引用源。

i46错误！未找到引用源。

应有：错误!未找到引用源。

解之，得错误！未找到引用源。

5-5.在下图所示齿轮系中,已知各轮齿数Z I=60,Z2=Z2=3O, Z3=Z3 =40, Z4=12O,轮1的转速n i=30r/min（转向如图所示）.试求转臂H的转速n h.i H14错误！未找到引用源。

由此可解得：错误!未找到引用源。

（负号表示与n i 反，已知各轮齿数 z i =20, Z 2=4O, Z 3=2O,Z 4=8O, Z 4 =60, z 5=5O,Z 5=55, z 6=65, z 6=1, Z 7=60,轮 1、3 的转速n 1=n 3=3000r/min （转向如图所示）.试求转速n 7.依题意，错误!未找到引用源。

n 2错误!未找到引用源。

图中的周转齿轮系 ,其转化轮系的传动比的计算公式5-8.在下图所示齿轮系中“5“2Z 3i 34错误!未找到引用源。

对于周围齿轮系 4'-5-5'-6;此转化轮系的传动比计算公 式为:-Hi H36错误!未找到引用源。

由此解出 错误!未找到引用源。

（负号表示与“2 反向）；进而“7=错误!未找到引用源。

5.12在如图所示齿轮系中，已知各轮齿数 z i =20, Z 2=40 ,=35， Z 3'=30， Z 3'' =1， Z 4=20， Z 5=75， Z 5'=80， Z 6=30， Z 7=90，Z i0=50，轮1的转速n i =100r/min,试求轮10的转速n i0 o 解:w厂r 、#2Z 3Z 8 =30 , Z 9 =20, 1“1=100 贝y n 2=2 “1=50r/min在3-4-5-2 中“5“2 Z3第六章6.1六角自动车床的六角头外槽轮机构中，已知槽轮的槽数 Z=6，个循环中槽轮的静止时间t 2=5/6S,静止时间是运动时间的 2倍，试求：(1)槽轮机构的运动系数 T(2)所需的圆销数K 。
