悬挑式脚手架施工技术应用

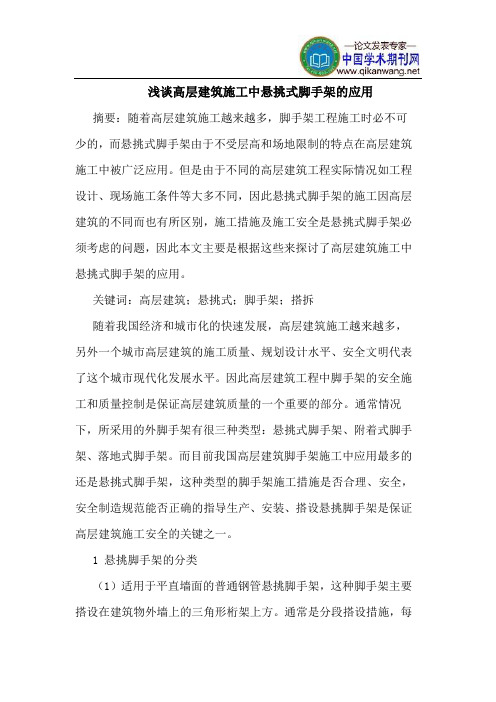

浅谈高层建筑施工中悬挑式脚手架的应用摘要：随着高层建筑施工越来越多，脚手架工程施工时必不可少的，而悬挑式脚手架由于不受层高和场地限制的特点在高层建筑施工中被广泛应用。

但是由于不同的高层建筑工程实际情况如工程设计、现场施工条件等大多不同，因此悬挑式脚手架的施工因高层建筑的不同而也有所区别，施工措施及施工安全是悬挑式脚手架必须考虑的问题，因此本文主要是根据这些来探讨了高层建筑施工中悬挑式脚手架的应用。

关键词：高层建筑；悬挑式；脚手架；搭拆随着我国经济和城市化的快速发展，高层建筑施工越来越多，另外一个城市高层建筑的施工质量、规划设计水平、安全文明代表了这个城市现代化发展水平。

因此高层建筑工程中脚手架的安全施工和质量控制是保证高层建筑质量的一个重要的部分。

通常情况下，所采用的外脚手架有很三种类型：悬挑式脚手架、附着式脚手架、落地式脚手架。

而目前我国高层建筑脚手架施工中应用最多的还是悬挑式脚手架，这种类型的脚手架施工措施是否合理、安全，安全制造规范能否正确的指导生产、安装、搭设悬挑脚手架是保证高层建筑施工安全的关键之一。

1 悬挑脚手架的分类（1）适用于平直墙面的普通钢管悬挑脚手架，这种脚手架主要搭设在建筑物外墙上的三角形桁架上方。

通常是分段搭设措施，每一个分段能搭到2层～6层楼高，一般都先制作2段～3段的悬挑架，然后再倒替翻升搭设。

这种了类型的搭设方法由于较为简单并且施工灵活快捷被广泛采用。

在搭设施工过程中用架管、扣件组成三角形桁架，这种施工过程取材可以根据就近原则能够使扣件和架管得到最大使用率，倒替翻升搭设能够在制作完二段架体之后再隔一段就拆除悬挑脚手架，使得工程所需材料的循环利用率高。

但这种类型却有安全性差，搭设的三角桁架属刚性结构，导致容易发生事故，并且由于连墙杆件多，给外墙的装修造成困难的缺点。

（2）适用于平直墙面的型钢悬挑脚手架，这种脚手架主要搭设在固定于楼板结构的型钢上面，通常也采用分段搭设法，但每一段可以搭设4层～8层楼高，搭设方法同上，这种方法由于搭设的楼层较高，所以使用也较多，但这种脚手架施工采用型钢作为承重材料，随着高层建筑高度和架体载荷逐渐的升高，架体就算发生变形也属于塑性变形，因此施工安全有保障，倒替翻升搭设能够在制作完二段架体之后再隔一段就拆除悬挑式脚手架，使得脚手架材料的循环利用率高。

新型悬挑式脚手架的计算分析和应用摘要：脚手架作为临时设施为施工人员提供安全防护功能和作业条件被广泛使用。

传统室外悬挑脚手架其型钢穿墙锚固于楼面影响材料运输，穿墙洞口后期封堵不密实易造成外墙渗水，建筑阴阳角部位型钢锚固长度不足易造成结构楼板破坏，诸多弊端给工程建设及安全施工埋下隐患，而新型悬挑式脚手架可有效解决上述问题。

以杭政储出33号地块工程悬挑工字钢—花篮拉杆斜拉受力体系的新型悬挑脚手架为例，对新型悬挑式脚手架的结构原理、受力计算分析、施工方法及施工重难点、构造要求及注意事项进行研究分析，总结出了计算分析重点和施工应用要点，为类似工程施工提供参考借鉴。

关键词：悬挑式脚手架；连墙件；型钢；花篮拉杆1 工程概况杭政储出[2019]33号地块项目位于杭州市上城区，总建筑面积130324.4㎡，其中地上建筑面积约为85522.5㎡，地下建筑面积44801.9㎡。

项目地上部分包含12幢6层叠墅，结构体系为框架-剪力墙结构；14幢高层住宅，结构体系为剪力墙结构。

建筑外墙为混凝土全现浇外墙。

充分考虑工程各因素，根据建筑高度情况并充分结合现场实际情况与经济性能要求，1-14#楼选用新型悬挑式脚手架作为室外安全操作平台。

本文以10#楼作为主要分析楼栋。

10#楼建筑高度49.88m，1至5层采用落地式单立杆双排钢管脚手架，6层往上采用新型悬挑式脚手架，单层悬挑高度小于20m，6层与12层梁(墙)侧安装16号悬挑型钢，7层与13层梁(墙)侧预埋花篮螺杆锚固套管。

脚手架立杆纵向间距为1500mm，横向间距为800mm，步距1800mm。

外墙预埋新型连墙件套管后安装连墙件，连墙件按照两步三跨原则布置。

架体外侧均设置密目网与防护栏杆，每隔6层设置一道水平安全挑网，从而加强高空防坠物保护措施。

每隔3层不超过10m在室外脚手架与主体结构空隙处设置一道水平兜网，防止坠物伤人。

脚手架布置平立面如下图所示。

图1 10#楼脚手架布置平面图图2 10#楼脚手架布置立面示意图2 重难点分析(1)新型悬挑式脚手架是一种新型的悬挑脚手架，国内研究还处于初级阶段，可以参照的资料、规范和案例并不健全，仅有部分地方和企业编制了地标和企业标准。

拉杆式悬挑脚手架应用技术摘要：以某工程为实例，介绍拉杆式悬挑脚手架施工特点，阐述了拉杆式悬挑脚手架详细施工工艺、质量验收标准等技术质量保证措施。

经过本工程实践应用，拉杆式悬挑脚手架安全可靠、技术先进，具有拆装便捷、重复利用率高等特点，有利于缩短主体结构施工工期，为后续二次结构及装修施工创造有利条件。

关键词：螺栓连接式悬挑钢梁；可调式拉杆；暗埋式连墙件；转角型钢梁；高强螺栓；悬挑脚手架1.引言随着城市建设的快速发展，高层及超高层建筑物的源源不断增加，施工环境愈趋复杂，为了满足结构施工、二次结构及装修施工的需要，悬挑式钢管扣件外脚手架因其适应性广、承载能力强、等特点受到了广泛的应用。

但传统的悬挑脚手架设置的悬挑钢梁需穿过结构墙体，且长度较长，不仅浪费钢材，同时也给后续的施工带来了不便，型钢梁拉杆式悬挑脚手架耗材少，安装时无需穿透结构墙体，减少了外墙渗漏隐患，轻量化操作，方便快捷，节约人工，且型钢梁定型化制作，周转率高，达到节能要求[1]。

1.方案选择背景1.拉杆式悬挑脚手架相比传统悬挑脚手架优点分析1.1.1.螺栓连接式悬挑钢梁设置在结构梁外侧、无需在室内楼板设置U 型预埋件、无需穿建筑物外墙，有效杜绝外墙及楼板渗漏隐患，能有效保证主体结构的施工质量。

2.节省大量型钢及 U 型预埋件，同时又节省了拆除传统型钢和预埋件后所需的切割、补砌筑等环节的费用和工时。

根据当地气候特点、结构形式等多方面因素综合考虑，选用拉杆式悬挑脚手架；方案实施前根据《住房城乡建设部办公厅关于实施〈危险性较大的分部分项工程安全管理规定〉有关问题的通知》建办质〔2018〕31号文件进行专家论证。

1.施工方案设计1.悬挑原理通过在主体结构预埋套管，后采用高强螺栓穿过悬挑钢梁锚板与建筑物连结固定，型钢悬挑梁端部采用圆钢拉杆与上部结构斜拉卸荷。

1.1.悬挑架设计概况1.1.1.根据本工程结构、建筑设计图纸等设计概况，确定外立面结构边梁、挑檐、挑板、阳台等处悬挑钢梁外挑长度，继而得出悬挑架初步设计尺寸，在按照悬挑钢梁外挑尺寸不同，绘制悬挑架平面布置图。

悬挑式脚手架专项施工方案悬挑式脚手架因其独特的悬挑结构，在高层建筑的外墙施工中得到了广泛应用。

以下是一份详细的悬挑式脚手架专项施工方案，涵盖施工准备、材料选择与检验、悬挑梁或桁架的安装、脚手架搭设、安全防护措施、施工流程、注意事项等各个环节。

一、施工准备1.技术准备o熟悉施工图纸，编制详细的施工方案，并进行技术交底。

o确定悬挑式脚手架的位置、尺寸和荷载要求。

o进行现场勘察，了解地质情况、周边环境、施工场地限制等。

2.材料准备o选购符合标准的钢管、扣件、脚手板、安全网等材料。

o确保钢管材质符合GB700—89的相应规定，壁厚和长度符合设计要求。

o扣件应选用铸铁扣件，材质符合KJ33—8的技术条件，且与钢管管径规格相统一。

o脚手板采用符合安全要求的材料，如毛竹竹笆脚手板。

3.设备准备o准备好吊车、脚手架搭设工具等设备。

4.现场准备o清理施工场地，确保作业面平整。

二、材料选择与检验对所有进场材料进行检验，包括钢管、扣件、脚手板等，确保其符合相关标准和规范。

●钢管应进行表面处理，去除锈迹和油污，并涂刷防锈漆。

●扣件应检查其规格、型号和质量，确保其能可靠地连接钢管。

●脚手板应选用符合安全要求的材料，并铺设平整，不留空隙。

三、悬挑梁或桁架的安装●悬挑梁或桁架是悬挑式脚手架的关键组成部分，其安装质量直接影响到脚手架的安全性和稳定性。

●悬挑梁或桁架应通过预埋件或后锚固方式与建筑结构可靠连接。

●连接件应具有足够的承载能力，确保安装位置和标高符合设计要求。

四、脚手架搭设1.基础处理o在建筑物上预埋悬挑脚手架的固定件。

2.立杆搭设o按照设计要求搭设立杆，立杆顶端高出结构楼层上皮一定距离，接头采用对接扣件连接。

3.横向水平杆和纵向水平杆o在立杆上设置横向水平杆和纵向水平杆，形成脚手架的基本框架。

o必须设置扫地杆，并控制大横杆和纵向水平杆的布置和长度。

4.剪刀撑和连墙件o每四列设一剪刀撑，剪刀撑接头处对接钢管长度不小于1.0m，并用两只扣件紧固。

外墙悬挑式脚手架施工方案首先，施工前需要做好相关准备工作。

这包括调查勘测，了解建筑物的结构和环境条件，确定悬挑式脚手架的具体搭设位置和规模。

同时，需要编制详细的施工方案，包括脚手架搭设的步骤和方法，工人的操作流程和安全措施等。

其次，在脚手架搭设过程中，需要选择合适的脚手架材料和搭设方式。

由于外墙悬挑式脚手架的特殊性，悬挑部分的脚手架支撑要求更高。

可以采用钢管脚手架或铝合金脚手架，具体选择取决于工程的要求和承重能力。

在悬挑部位，需要加强支撑杆、悬挑杆和斜撑等部分，确保脚手架的稳定性和安全性。

然后，根据施工方案，按照一定的顺序搭设脚手架。

首先要搭设立杆和水平杆，并确保其牢固可靠。

然后，根据需要搭设斜撑和支撑杆，以增强脚手架的稳定性。

在悬挑部位，需要设置悬挑杆和支撑杆，确保整个脚手架在悬挑状态下能够承受重量和风力的作用。

在搭设过程中，需要注意安全措施。

一方面，要确保脚手架的承重能力和稳定性，避免超载和倾斜。

另一方面，要保护施工人员的安全，包括设置防护网、安装安全带等，防止人员从高处坠落。

最后，在脚手架搭设完成后，需要进行验收和维护。

验收时要检查脚手架的稳定性、承重能力和安全设施，确保符合相关标准和规定。

维护方面，要定期检查脚手架的材料和连接件是否损坏，及时更换修理，确保脚手架的正常使用和安全。

总之，外墙悬挑式脚手架施工方案需要综合考虑施工现场的实际情况和安全要求。

通过有效的规划和措施，可以确保施工人员的安全，提高施工效率，保证工程的质量和进度。

外墙悬挑脚手架专项施工方案一、项目背景外墙悬挑脚手架是建筑施工中常见的施工设备之一，广泛应用于高层建筑外墙装修和维护工程中。

本文旨在提供一份完善的外墙悬挑脚手架专项施工方案，以确保施工过程安全、高效、顺利进行。

二、施工前准备1.确认外墙悬挑脚手架的施工图纸，了解悬挑脚手架的搭设位置、悬挑长度、承重要求等关键参数。

2.对施工区域进行现场勘测，确保悬挑脚手架的搭设位置符合设计要求。

3.检查施工现场周边环境，清除可能影响悬挑脚手架安全的障碍物。

三、悬挑脚手架搭设1.按照施工图纸要求，组装悬挑脚手架的支撑杆、连接件等构件。

2.在悬挑脚手架搭设位置设置支撑点，确保支撑点牢固、水平。

3.将悬挑脚手架一端连接到支撑点，确保连接牢固、稳定。

4.根据设计要求搭设悬挑脚手架的主体结构，同时加固支撑点。

四、悬挑脚手架使用1.使用前对悬挑脚手架的所有部件进行检查，确保各部件完好并连接稳固。

2.使用过程中，悬挑脚手架上严禁超载，严禁作业人员越界作业。

3.定期对悬挑脚手架进行检查和维护，及时修复损坏部件。

五、施工安全防护1.所有参与悬挑脚手架搭设和使用的人员必须经过专业培训，持证上岗。

2.施工现场应设置明显的安全警示标识，划定作业区域。

3.悬挑脚手架上应设置防护栏杆、安全网等安全设施，确保作业人员安全。

六、施工结束及收尾工作1.施工结束后，对悬挑脚手架进行拆除，并进行维护保养。

2.清理施工现场，规范处理废弃物料，保持施工现场整洁。

3.汇总施工过程中的经验教训，完善外墙悬挑脚手架的使用规范。

结语外墙悬挑脚手架是建筑施工中不可或缺的重要设备，正确使用和操作悬挑脚手架对确保施工效率和施工安全具有重要意义。

通过本文提供的外墙悬挑脚手架专项施工方案，希望能够为相关施工人员提供参考，促进施工质量和安全水平的提升。

第1篇一、工程概况1. 工程名称：XX大厦幕墙工程2. 工程地点：XX市XX区XX路XX号3. 工程规模：地上XX层，地下XX层，总建筑面积XX万平方米4. 施工单位：XX建筑集团有限公司5. 设计单位：XX建筑设计研究院二、悬挂式脚手架施工方案概述1. 施工依据：- 《建筑施工安全技术规范》- 《建筑施工脚手架安全技术规范》- 《建筑施工高处作业安全技术规范》- 工程施工图纸及设计说明- 相关施工合同及协议2. 施工目的：- 确保悬挂式脚手架施工安全、高效、优质完成- 防止高处坠落、物体打击等安全事故发生- 确保施工质量和施工进度3. 施工范围：- 悬挂式脚手架的搭设、拆除、维护与管理- 悬挂式脚手架的安全防护设施安装与拆除三、施工准备1. 技术准备：- 组织施工技术人员学习相关规范和施工图纸- 制定悬挂式脚手架施工方案- 编制安全技术措施2. 材料准备：- 检查脚手架、杆件、扣件、连接件等材料的质量和数量 - 检查安全防护设施，如安全网、安全带、防护栏杆等3. 人员准备：- 组织施工人员进行安全教育培训- 对施工人员进行安全技术交底- 对施工人员进行操作技能培训4. 施工机具准备：- 检查施工机具的性能和完好情况- 配置必要的检测仪器和设备四、悬挂式脚手架搭设1. 搭设顺序：- 从一端开始，逐层向上搭设- 每层搭设完成后，进行自检和互检2. 搭设要求：- 脚手架基础牢固，支撑稳定- 杆件连接紧密，扣件拧紧- 脚手架高度不超过5层- 脚手架宽度不小于1.2米- 安全防护设施齐全，符合规范要求3. 搭设注意事项：- 搭设过程中，严禁酒后作业- 严禁超负荷使用脚手架- 严禁在脚手架上堆放杂物- 严禁在脚手架上行走、跳跃五、悬挂式脚手架拆除1. 拆除顺序：- 从一端开始，逐层向下拆除- 每层拆除完成后，进行自检和互检2. 拆除要求：- 拆除过程中，严禁抛掷材料- 严禁在脚手架上作业- 严禁在拆除过程中穿越脚手架3. 拆除注意事项：- 拆除前，应将脚手架上的材料清理干净- 拆除过程中，应有人监护- 拆除后的材料应堆放整齐，便于运输六、安全技术措施1. 人员安全：- 施工人员必须佩戴安全帽、安全带等个人防护用品 - 严禁酒后作业- 严禁超负荷使用脚手架- 严禁在脚手架上行走、跳跃2. 材料安全：- 材料堆放整齐，不得超高、超宽- 材料运输过程中，应采取措施防止坠落- 材料拆除过程中，应防止材料抛掷3. 脚手架安全：- 脚手架基础牢固，支撑稳定- 杆件连接紧密，扣件拧紧- 脚手架高度不超过5层- 安全防护设施齐全，符合规范要求4. 环境安全：- 施工现场应保持整洁，防止污染- 施工现场应设置安全警示标志- 施工现场应配备消防设施七、施工进度计划1. 施工准备阶段：XX天2. 脚手架搭设阶段：XX天3. 脚手架拆除阶段：XX天4. 施工验收阶段：XX天八、施工验收1. 施工单位自检：在施工过程中，施工单位应定期进行自检，发现问题及时整改2. 监理单位验收：监理单位应按照施工图纸及规范要求，对悬挂式脚手架施工进行验收3. 政府部门验收：在施工完成后，政府部门应进行验收，合格后方可投入使用九、施工总结1. 施工单位应总结悬挂式脚手架施工过程中的经验教训2. 施工单位应总结安全技术措施的实施效果3. 施工单位应提出改进措施，提高施工质量和施工效率十、附则1. 本方案由XX建筑集团有限公司负责解释2. 本方案自发布之日起实施字数：2536字注：本方案仅供参考，具体施工方案应根据实际情况进行调整。

悬挑式盘扣式脚手架施工方案最新7篇悬挑脚手架含义悬挑脚手架分为两种，一种是多层悬挑，是将全高的脚手架分为若干段，每段的搭设高度不能超过20厘米。

利用悬挑梁或者是悬挑架作为脚手架的基础，利用这种方法可以搭设超过50厘米以上的脚手架，但是悬挑脚手架外立面必须要设交到撑。

还有一种脚手架是每层一挑，将立杆底部顶在楼板、墙体、梁等建筑部位，向外倾斜固定后，再搭设脚手板形成施工层。

施工一个层高后，再转入上层，再重新搭设教授叫提供上一层的施工。

悬挑脚手架施工方案1、外脚手架底部在公建屋面上，因荷载较大，做二次悬挑，第一次悬挑在十层屋面，第二次悬挑在十八层屋面上。

2、双排脚手架距墙300mm，架宽700mm，悬挑长度为1000mm，采用工字钢I16；在阳台位置，悬挑长度为2000mm，采用工字钢I20。

3、工字钢在楼板上锚固长度为悬挑长度的2倍，每根工字钢在楼板上锚固，悬挑1米设两点，悬挑2米设三点，锚固采用Φ20钢筋，做成U型，预埋在砼中，工字钢安装后，钢筋上口封闭焊接。

4、北侧楼梯间在外墙安装预埋件，在预埋件上焊接工字钢。

工字钢间距与外立杆间距相等（1.5米）。

5、外脚手架立杆与工字钢结点处，在工字钢上和焊接￠63钢管，长80mm与外脚手架立管插接。

6、外脚手架阳角处采用￠15钢丝绳拉吊，在悬挑脚手架上一层外墙设预埋吊环（采用￠25钢筋制作）。

7、6#楼北侧有2处，在楼梯间外侧悬挑长度为2米，上下各设1个埋件，三角形焊接。

8、构件焊缝厚度h≥6mm。

悬挑脚手架搭设规范（一）支撑杆式悬挑脚手架搭设要求支撑杆式悬挑脚手架搭设需控制使用荷载，搭设要牢固。

搭设时应该先搭设好里架子，使横杆伸出墙外，再将斜杆撑起与挑出横杆连接牢固，随后再搭设悬挑部分，铺脚手板，外围要设栏杆和挡脚板，下面支设安全网，以保安全。

（二）连墙件的设置根据建筑物的轴线尺寸，在水平方向每隔3跨（6m）设置一个。

在垂直方向应每隔3~4米设置一个，并要求各点互相错开，形成梅花状布置，连墙件的大蛇方法与落地式脚手架相同。

悬挑脚手架施工专项方案一、概述悬挑脚手架是一种常用的施工工具，广泛应用于建筑行业。

其主要特点是能够在建筑物外部悬挑一定距离，为施工人员提供便利的作业条件。

本文将介绍悬挑脚手架的施工方案，包括施工流程、安全措施等内容。

二、施工流程1.准备工作在悬挑脚手架施工前，需要进行一系列的准备工作，包括但不限于：- 施工前的材料准备：准备所需的脚手架杆件、支撑杆件、脚手架扣件等材料，并进行质量检查。

- 施工区域划定：根据实际情况划定悬挑脚手架的施工区域，并标明安全警示标志。

- 设计悬挑脚手架结构：根据施工需要，设计合理的悬挑脚手架结构，并进行结构计算和稳定性分析。

2.搭建基础脚手架在施工区域内，先搭建起基础脚手架，为后续的悬挑脚手架搭建提供支撑。

基础脚手架的搭建需按照相关规范进行，确保其稳定可靠。

3.悬挑脚手架搭建3.1 悬挑部分的搭建根据设计要求，安装悬挑脚手架的主要杆件，并采取适当的连接方式将其固定。

同时，根据需要安装可调节支撑杆件，以确保悬挑脚手架的稳定和平衡。

3.2 托盘安装在悬挑脚手架的主杆件上安装托盘。

托盘要求安装平稳，承载能力要满足施工需要。

3.3 安全措施悬挑脚手架的安全措施包括但不限于：- 安装防护栏杆：确保悬挑脚手架的周边设有坚固可靠的防护栏杆，以防止工作人员坠落。

- 设置安全标识：在悬挑脚手架的入口和凸脚处设置明显的安全警示标识，以提醒人员注意安全。

- 定期检查和维护：定期检查悬挑脚手架的材料和连接件的完整性，及时发现并解决问题。

4.使用和拆除4.1 使用在悬挑脚手架搭建完成后，施工人员可以利用悬挑脚手架进行高空作业。

在使用过程中，应注意以下事项：- 严格遵守作业规范和施工安全要求。

- 保持悬挑脚手架的整洁、无杂物，以防造成滑倒和其他危险。

- 高空作业时，必须使用安全带，并确保其正确固定。

4.2 拆除工程完工后，需要及时拆除悬挑脚手架，以减少对周围环境的影响。

拆除过程中，应注意以下事项：- 拆卸顺序：按照逆序拆卸悬挑脚手架的各个组件，确保拆除过程中的安全。

悬挑式外脚手架施工工法随着我国建筑业的飞速发展，高层建筑及超高层建筑越来越多，建筑外脚手架的选择成为施工组织设计中的一件大事，施工者除了考虑施工工艺及安全防护外，脚手架的经济效益也成为一个重要的考虑指标。

悬挑式外挑脚手架，它以构造简单，操作方便，减少钢管的投入量、节约人工费等优点，赢得了广大用户，且建筑物越高越经济。

一、特点1、悬挑式脚手架是指架体结构卸荷在附着于建筑结构的刚性悬挑梁（架）上的脚手架，用于建筑施工中的主体或装修工程的作业及其安全防护需要，每段搭设高度不得大于24m。

2、悬挑架依附的建筑结构应是钢筋混凝土结构或钢结构，不得依附在砖混结构或石结构上。

悬挑架的支承结构应为型钢制作的悬挑梁或悬挑桁架等，不得采用钢管；其节点应螺栓联结或焊接，不得采用扣件连接。

与建筑结构的固定方式应经设计计算确定，并经工程设计单位认可。

二、适应范围适应范围于钢筋混凝土结构、钢结构高层或超高层，建筑施工中的主体或装修工程的作业及其安全防护需要。

三、工艺流程1、悬挑架搭设工艺流程：施工准备→放线定位→预埋U型螺栓→悬挑架的支承结构安装→竖立杆→将纵向扫地杆与立杆扣接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装连墙件撑→安装剪刀→扎安全网→作业层铺脚手板和挡脚板。

2、悬挑架拆除工艺流程：安全网→拦杆→脚手板→剪刀撑→横向水平杆→纵向水平杆→立杆→悬挑架的支承结构。

四、悬挑架构造主要组成：悬挑梁（悬挑桁架）、架体、刚性连墙件、连续剪刀撑、安全防护。

1、悬挑梁制作采用的型钢，其型号、规格、固端和悬挑端尺寸的选用应经设计计算确定，与建筑结构连接应采用水平支承于建筑梁板结构上的形式，固端长度应不小于 1.5倍的外挑长度，与建筑物连接必须可靠（如由不少于两道的预埋U型螺栓与压板采用双螺母固定，螺杆露出螺母应不少于3扣），连接强度应经计算确定。

2、悬挑架架体应采用刚性连墙件与建筑物牢靠连接，连墙件应设置在与悬挑梁相对应的建筑物结构上。
