下载文档原格式

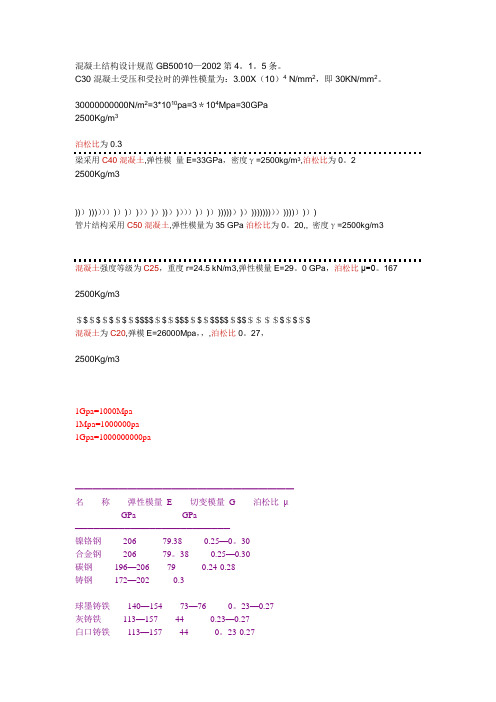

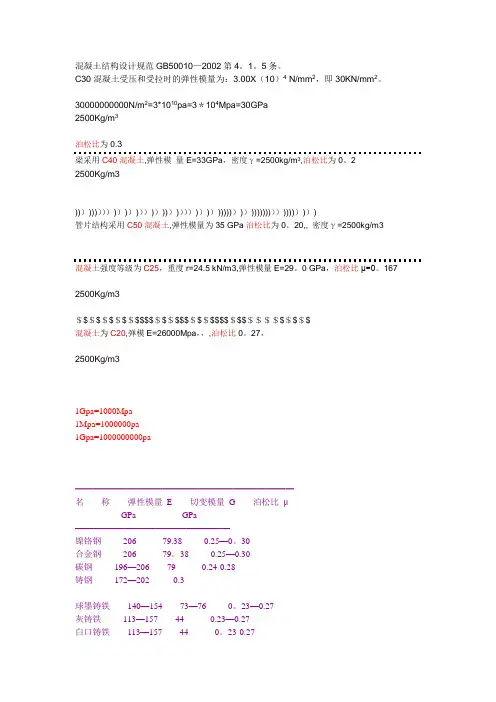

混凝土结构设计规范GB50010—2002第4。
1。
5条。
C30混凝土受压和受拉时的弹性模量为：3.00X（10）4 N/mm2，即30KN/mm2。
30000000000N/m2=3*1010pa=3＊104Mpa=30GPa2500Kg/m3泊松比为0.3梁采用C40混凝土,弹性模量E=33GPa，密度γ=2500kg/m3,泊松比为0。
22500Kg/m3))）)))）））)）)）)））)）))）)）））)）)）)))))）)）)))))))））))))）)）)管片结构采用C50混凝土,弹性模量为35 GPa泊松比为0。
20,, 密度γ=2500kg/m3混凝土强度等级为C25，重度r=24.5 kN/m3,弹性模量E=29。
0 GPa，泊松比μ=0。
1672500Kg/m3＄$＄$＄$＄$＄$$$$＄$＄$$$＄$＄$$$$＄$$＄＄＄＄$＄$＄$混凝土为C20,弹模E=26000Mpa，，,泊松比0。
27，2500Kg/m31Gpa=1000Mpa1Mpa=1000000pa1Gpa=1000000000pa━━━━━━━━━━━━━━━━━━━━━━━━━名称弹性模量E 切变模量G 泊松比μGPa GPa─────────────────────────镍铬钢206 79.38 0.25—0。
30合金钢206 79。
38 0.25—0.30碳钢196—206 79 0.24-0.28铸钢172—202 0.3球墨铸铁140—154 73—76 0。
23—0.27灰铸铁113—157 44 0.23—0.27白口铸铁113—157 44 0。
23-0.27冷拔纯铜127 48轧制磷青铜113 41 0。
32—0。
35轧制纯铜108 39 0。
31-0.34轧制锰青铜108 39 0。
35铸铝青铜103 41冷拔黄铜89-97 34—36 0。
32-0。
42轧制锌82 31 0。
27硬铝合金70 26轧制铝68 25—26 0.32—0。
铁路混凝土施工技术规程9207-2017一、前言铁路混凝土施工技术规程9207-2017是针对铁路混凝土施工的技术要求和规范，为保证铁路混凝土施工的质量和安全提供指导。
本规程适用于铁路线路、桥梁、隧道和其他建筑物的混凝土施工，对工程的质量、安全和环保提出了具体要求。
二、术语和定义1.混凝土：由水泥、砂、骨料和适量的混凝土助剂经过搅拌、浇注、振捣、养护而成的一种构造材料，具有抗压强度、抗拉强度、耐久性和耐久性等优良性能。
2.设计强度等级：混凝土设计标号的一种表示方法，用来表示混凝土的抗压强度等级，如C30混凝土表示混凝土的抗压强度为30MPa。
3.坍落度：混凝土的流动性的一个指标，用来表示混凝土的流动性，一般为3~10cm。
4.养护：混凝土浇注后需进行养护，以保证混凝土的早期强度和耐久性。
5.混凝土施工：混凝土施工包括搅拌、运输、浇注、振捣、养护等工序。
三、混凝土原材料1.水泥：混凝土中的主要胶凝材料，需符合国家标准的要求。
2.砂：混凝土中的骨料之一，需符合国家标准的要求。
3.石子：混凝土中的骨料之一，需符合国家标准的要求。
4.混凝土添加剂：用来改善混凝土的性能，如增加抗裂纤维、缓凝剂等。
5.混凝土调制：混凝土的搅拌作业要根据设计强度等级和坍落度进行配合调制。
四、混凝土施工工艺1.混凝土配合比：混凝土的配合比需根据设计强度等级和使用要求进行确定，一般通过试验进行确定。
2.浇筑方式：混凝土可以采用抛洒、泵送、自流、人工梯形等方式进行浇筑。
3.振捣：混凝土浇筑后需进行振捣，以排除混凝土内的空气和提高混凝土的密实性。
4.分层浇筑：对于大体积混凝土结构，采用分层浇筑可以避免温度裂缝和抗压强度不均匀的问题。
5.养护：混凝土浇筑后需进行养护，以保证混凝土的早期强度和耐久性。
五、施工质量控制1.施工现场管理：混凝土施工现场应具备足够的平整度、防尘措施、安全设施等。
2.混凝土质量抽查：对经过振捣的混凝土进行抽样检验，确保混凝土的配合比、坍落度、抗压强度等符合设计要求。

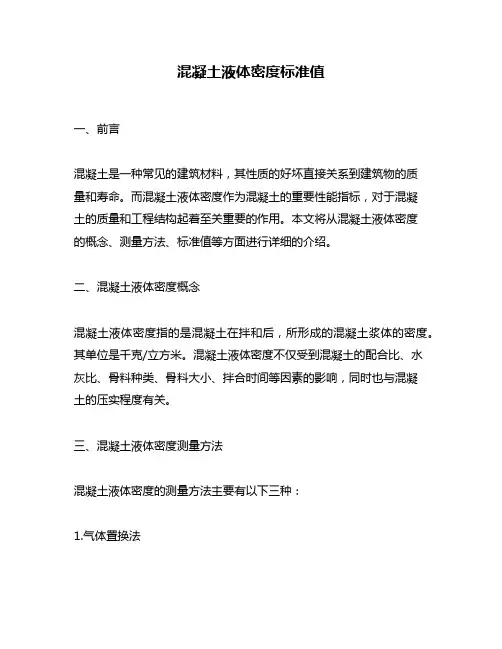

混凝土液体密度标准值一、前言混凝土是一种常见的建筑材料，其性质的好坏直接关系到建筑物的质量和寿命。
而混凝土液体密度作为混凝土的重要性能指标，对于混凝土的质量和工程结构起着至关重要的作用。
本文将从混凝土液体密度的概念、测量方法、标准值等方面进行详细的介绍。
二、混凝土液体密度概念混凝土液体密度指的是混凝土在拌和后，所形成的混凝土浆体的密度。
其单位是千克/立方米。
混凝土液体密度不仅受到混凝土的配合比、水灰比、骨料种类、骨料大小、拌合时间等因素的影响，同时也与混凝土的压实程度有关。
三、混凝土液体密度测量方法混凝土液体密度的测量方法主要有以下三种：1.气体置换法气体置换法是通过将混凝土浆体中原有的空气排出，然后将混凝土浆体浸入水中，通过水的置换来测量混凝土浆体的密度。
该方法的优点是操作简单、快捷，并且可测量混凝土浆体的密度。
但是该方法的缺点在于需要使用特殊的设备，同时也受到混凝土浆体的骨料种类和大小的影响。
2.直接测量法直接测量法是通过直接测量混凝土浆体的重量和体积来计算混凝土浆体的密度。
该方法的优点在于操作简单、准确性高，同时也可测量混凝土浆体的密度。
但是该方法的缺点在于需要使用特殊的设备，并且测量时需要注意混凝土浆体的压实程度。
3.密度计测量法密度计测量法是通过使用密度计来测量混凝土浆体的密度。
该方法的优点在于操作简单、准确性高，同时也可测量混凝土浆体的密度。
但是该方法的缺点在于需要使用特殊的设备，并且测量时需要注意混凝土浆体的压实程度。
四、混凝土液体密度标准值混凝土液体密度标准值是指在特定条件下，混凝土浆体的密度所应达到的数值。
根据不同的混凝土用途和要求，混凝土液体密度标准值也有所不同。
下面是一些常见的混凝土液体密度标准值：1.普通混凝土普通混凝土的液体密度标准值一般为2200-2500千克/立方米。
但是在一些特殊的工程中，如水下混凝土、海洋工程等，液体密度标准值一般要求在2600-3000千克/立方米。

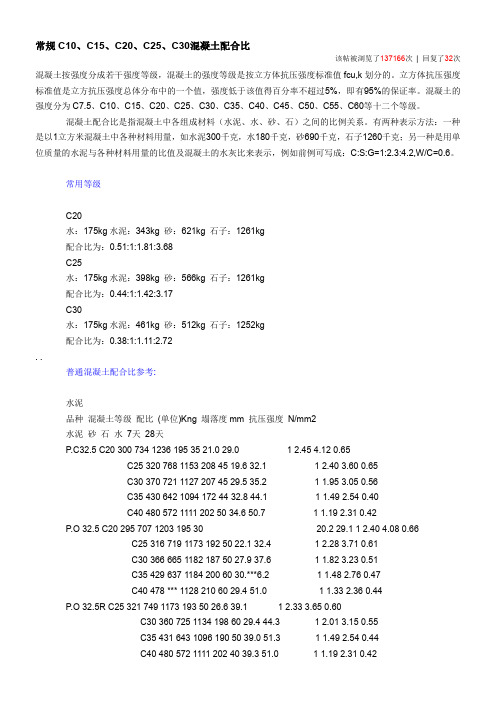

常规C10、C15、C20、C25、C30混凝土配合比该帖被浏览了137166次| 回复了32次混凝土按强度分成若干强度等级，混凝土的强度等级是按立方体抗压强度标准值fcu,k划分的。
立方体抗压强度标准值是立方抗压强度总体分布中的一个值，强度低于该值得百分率不超过5%，即有95%的保证率。
混凝土的强度分为C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60等十二个等级。
混凝土配合比是指混凝土中各组成材料（水泥、水、砂、石）之间的比例关系。
有两种表示方法：一种是以1立方米混凝土中各种材料用量，如水泥300千克，水180千克，砂690千克，石子1260千克；另一种是用单位质量的水泥与各种材料用量的比值及混凝土的水灰比来表示，例如前例可写成：C:S:G=1:2.3:4.2,W/C=0.6。
常用等级C20水：175kg水泥：343kg 砂：621kg 石子：1261kg配合比为：0.51:1:1.81:3.68C25水：175kg水泥：398kg 砂：566kg 石子：1261kg配合比为：0.44:1:1.42:3.17C30水：175kg水泥：461kg 砂：512kg 石子：1252kg配合比为：0.38:1:1.11:2.72. .普通混凝土配合比参考:水泥品种混凝土等级配比(单位)Kng 塌落度mm 抗压强度N/mm2水泥砂石水7天28天P.C32.5 C20 300 734 1236 195 35 21.0 29.0 1 2.45 4.12 0.65C25 320 768 1153 208 45 19.6 32.1 1 2.40 3.60 0.65C30 370 721 1127 207 45 29.5 35.2 1 1.95 3.05 0.56C35 430 642 1094 172 44 32.8 44.1 1 1.49 2.54 0.40C40 480 572 1111 202 50 34.6 50.7 1 1.19 2.31 0.42P.O 32.5 C20 295 707 1203 195 30 20.2 29.1 1 2.40 4.08 0.66C25 316 719 1173 192 50 22.1 32.4 1 2.28 3.71 0.61C30 366 665 1182 187 50 27.9 37.6 1 1.82 3.23 0.51C35 429 637 1184 200 60 30.***6.2 1 1.48 2.76 0.47C40 478 *** 1128 210 60 29.4 51.0 1 1.33 2.36 0.44 P.O 32.5R C25 321 749 1173 193 50 26.6 39.1 1 2.33 3.65 0.60C30 360 725 1134 198 60 29.4 44.3 1 2.01 3.15 0.55C35 431 643 1096 190 50 39.0 51.3 1 1.49 2.54 0.44C40 480 572 1111 202 40 39.3 51.0 1 1.19 2.31 0.42P.O 42.5(R) C30 352 676 1202 190 55 29.***5.2 1 1.92 3.41 0.54C35 386 643 1194 197 50 34.5 49.5 1 1.67 3.09 0.51C40 398 649 1155 199 55 39.5 55.3 1 1.63 2.90 0.50C50 496 606 1297 223 45 38.4 55.9 1 1.22 2.61 0.45PII 42.5R C30 348 652 1212 188 50 31.***6.0 1 1.87 3.48 0.54C35 380 639 1187 194 50 35.0 50.5 1 1.68 3.12 0.51C40 398 649 1155 199 55 39.5 55.3 1 1.63 2.90 0.50C45 462 618 1147 203 4***2.7 59.1 1 1.34 2.48 0.44C50 480 633 1115 192 25 45.7 62.8 1 1.32 2.32 0.40P.O 52.5R C40 392 645 1197 196 53 40.2 55.8 1 1.64 3.05 0.50C45 456 622 1156 19***2 43.5 59.5 1 1.36 2.53 0.43C50 468 626 1162 192 30 45.2 61.6 1 1.33 2.47 0.41此试验数据为标准实验室获得，砂采用中砂，细度模数为2.94，碎石为5～31.5mm连续粒级。
混凝土添加剂规格混凝土添加剂是指在混凝土施工过程中添加的一种化学物质，可以改善混凝土的性能，提高混凝土的强度和耐久性。
混凝土添加剂广泛应用于高速公路、桥梁、隧道、水利工程、建筑和地下工程等领域，是现代建筑工程中不可缺少的一部分。
本文将详细介绍混凝土添加剂的规格，包括水泥、粉煤灰、矿渣粉、膨胀剂、缓凝剂、减水剂、增塑剂和防水剂等八种常见混凝土添加剂的规格。
一、水泥1. 普通硅酸盐水泥：按照国家标准GB175-2007《普通硅酸盐水泥》进行生产和销售。
主要用于一般工程，包括住宅、商业和公用事业建筑等。
2. 高强度水泥：按照国家标准GB/T2000-2005《高强度水泥》进行生产和销售。
主要用于高层建筑、大跨度结构、水利工程和桥梁等重要工程。
3. 轻质水泥：按照国家标准GB/T20473-2006《轻质水泥》进行生产和销售。
主要用于轻质混凝土、隔墙板和保温材料等。
4. 普通硫铝酸盐水泥：按照国家标准GB12958-2006《普通硫铝酸盐水泥》进行生产和销售。
主要用于耐火材料、汉白玉和石材修补等。
5. 特种水泥：按照国家标准GB/T2015-2005《特种水泥》进行生产和销售。
主要用于特殊工程，如海洋工程、核电站和水下混凝土等。
二、粉煤灰1. Ⅰ级粉煤灰：按照国家标准GB/T1596-2005《粉煤灰》进行生产和销售。
主要用于混凝土的抗渗性和耐久性等方面。
2. Ⅱ级粉煤灰：按照国家标准GB/T1596-2005《粉煤灰》进行生产和销售。
主要用于提高混凝土的耐久性和机械性能等方面。
3. Ⅲ级粉煤灰：按照国家标准GB/T1596-2005《粉煤灰》进行生产和销售。
主要用于混凝土的早期强度和耐久性等方面。
4. Ⅳ级粉煤灰：按照国家标准GB/T1596-2005《粉煤灰》进行生产和销售。
主要用于混凝土的早期强度和抗裂性等方面。
5. Ⅴ级粉煤灰：按照国家标准GB/T1596-2005《粉煤灰》进行生产和销售。
主要用于混凝土的抗渗性和耐久性等方面。

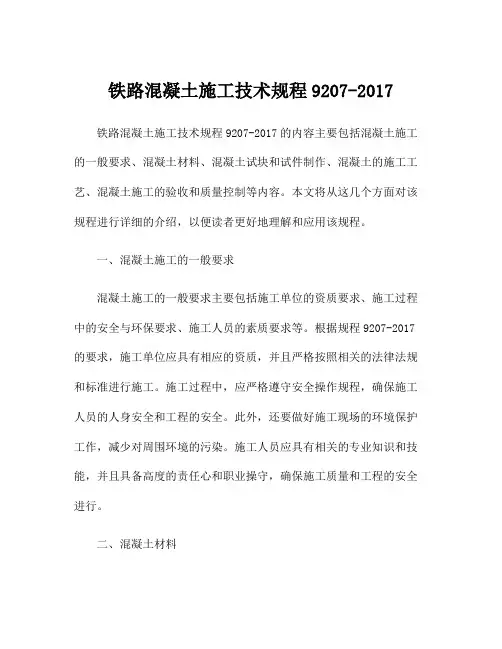

铁路混凝土施工技术规程9207-2017铁路混凝土施工技术规程9207-2017的内容主要包括混凝土施工的一般要求、混凝土材料、混凝土试块和试件制作、混凝土的施工工艺、混凝土施工的验收和质量控制等内容。
本文将从这几个方面对该规程进行详细的介绍，以便读者更好地理解和应用该规程。
一、混凝土施工的一般要求混凝土施工的一般要求主要包括施工单位的资质要求、施工过程中的安全与环保要求、施工人员的素质要求等。
根据规程9207-2017的要求，施工单位应具有相应的资质，并且严格按照相关的法律法规和标准进行施工。
施工过程中，应严格遵守安全操作规程，确保施工人员的人身安全和工程的安全。
此外，还要做好施工现场的环境保护工作，减少对周围环境的污染。
施工人员应具有相关的专业知识和技能，并且具备高度的责任心和职业操守，确保施工质量和工程的安全进行。
二、混凝土材料混凝土材料是混凝土施工的基础，其质量的好坏直接关系到混凝土工程的质量。
规程9207-2017对混凝土材料的要求主要包括水泥、骨料、粉煤灰、外加剂等几个方面。
在选择混凝土材料时，应选择符合国家标准和相关规定的材料，确保其质量。
混凝土材料的比例应根据工程的要求进行合理的设计，以保证混凝土的强度和耐久性。
三、混凝土试块和试件制作混凝土试块和试件的制作是测试混凝土强度和其他性能的重要手段。
规程9207-2017对混凝土试块和试件的制作提出了一些具体的要求，包括取样、试块成型、养护、试块强度检测等。
在取样时，要选择代表工程实际情况的样品，避免取样位置和方法对试块强度测试造成影响。
试块成型应按照相关标准进行，保证试块的成型质量。
养护过程中，要注意控制试块的湿度和温度，以防止试块强度的偏差。
试块强度检测应按照规定的方法进行，保证检测结果的准确性和可靠性。
四、混凝土的施工工艺混凝土的施工工艺包括搅拌、运输、浇筑、养护等环节。
规程9207-2017对这些环节提出了一些具体的要求。
在搅拌过程中，要注意混凝土搅拌时间和速度的控制，确保混凝土的均匀性。

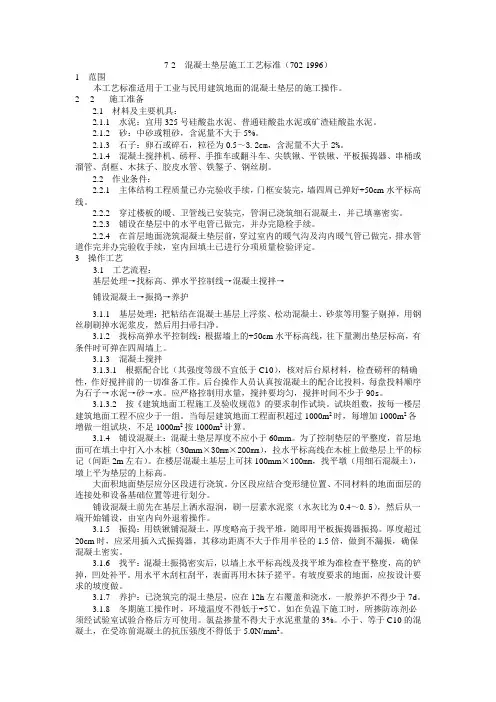

7-2 混凝土垫层施工工艺标准（702-1996）1 范围本工艺标准适用于工业与民用建筑地面的混凝土垫层的施工操作。
22施工准备2.1 材料及主要机具：2.1.1 水泥：宜用325号硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥。
2.1.2 砂：中砂或粗砂，含泥量不大于5%。
2.1.3 石子：卵石或碎石，粒径为0.5～3.2cm，含泥量不大于2%。
2.1.4 混凝土搅拌机、磅秤、手推车或翻斗车、尖铁锹、平铁锹、平板振捣器、串桶或溜管、刮框、木抹子、胶皮水管、铁錾子、钢丝刷。
2.2 作业条件：2.2.1 主体结构工程质量已办完验收手续，门框安装完，墙四周已弹好+50cm水平标高线。
2.2.2 穿过楼板的暖、卫管线已安装完，管洞已浇筑细石混凝土，并已填塞密实。
2.2.3 铺设在垫层中的水平电管已做完，并办完隐检手续。
2.2.4 在首层地面浇筑混凝土垫层前，穿过室内的暖气沟及沟内暖气管已做完，排水管道作完并办完验收手续，室内回填土已进行分项质量检验评定。
3 操作工艺3.1 工艺流程：基层处理→找标高、弹水平控制线→混凝土搅拌→铺设混凝土→振捣→养护3.1.1 基层处理：把粘结在混凝土基层上浮浆、松动混凝土、砂浆等用錾子剔掉，用钢丝刷刷掉水泥浆皮，然后用扫帚扫净。
3.1.2 找标高弹水平控制线：根据墙上的+50cm水平标高线，往下量测出垫层标高，有条件时可弹在四周墙上。
3.1.3 混凝土搅拌3.1.3.1 根据配合比（其强度等级不宜低于C10），核对后台原材料，检查磅秤的精确性，作好搅拌前的一切准备工作。
后台操作人员认真按混凝土的配合比投料，每盘投料顺序为石子→水泥→砂→水。
应严格控制用水量，搅拌要均匀，搅拌时间不少于90s。
3.1.3.2 按《建筑地面工程施工及验收规范》的要求制作试块。
试块组数，按每一楼层建筑地面工程不应少于一组。
当每层建筑地面工程面积超过1000m2时，每增加1000m2各增做一组试块，不足1000m2按1000m2计算。
第 1 页 共 123常用建筑材料热物理性能计算参数A4打印 / 可编辑UDCJGJ中华人民共和国行业标准P JGJ XX－20××轻骨料混凝土应用技术规程Technical specification for application of lightweightaggregate concrete（征求意见稿）20××－××－××发布20××－××－××实施第2页共123中华人民共和国住房和城乡建设部发布第3页共123中华人民共和国行业标准轻骨料混凝土应用技术规程Technical specification for application of lightweightaggregate concreteJGJ XX－20××批准部门：中华人民共和国住房和城乡建设部施行日期：20××年××月××日中国建筑工业出版社20×× 北京第4页共123前言根据住房和城乡建设部《关于印发2015年工程建设标准规范制订、修订计划的通知》（建标[2014]189号）的要求，编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制本规程。
本规程的主要技术内容是：1 总则；2 术语和符号；3 基本规定；4 材料；5 配合比设计；6 结构设计计算；7 构造及构件规定；8 结构构件抗震设计；9 生产与施工；10 质量检验与验收。
本规程由住房和城乡建设部负责管理，中国建筑科学研究院负责具体技术内容的解释。
执行过程中如有意见或建议，请寄送至中国建筑科学研究院（地址：北京市北三环东路30号；邮政编码：100013）。
本规程主编单位：中国建筑科学研究院杭州通达集团有限公司本规程参编单位：本规程主要起草人员：本规程主要审查人员：第5页共123目次1 总则 (1)2 术语和符号 (2)2.1 术语 (2)2.2 符号 (3)3 基本规定 (5)4 材料 (6)4.1 轻骨料混凝土原材料及钢筋 (6)4.2 轻骨料混凝土性能 (7)5 配合比设计 (15)5.1 一般要求 (15)5.2 配制强度的确定 (15)5.3 关于耐久性能和长期性能的配合比要求 (16)5.4 配合比设计参数选择 (18)5.5 配合比计算与调整 (21)6 结构设计计算 (24)6.1 基本规定 (24)6.2 正截面承载力计算的一般规定 (24)6.3 受弯构件 (28)6.4 受压构件 (30)6.5 受拉构件 (33)6.6受扭构件 (33)6.7 受冲切构件 (38)6.8 局部受压构件 (41)6.9 裂缝控制验算 (43)6.10 受弯构件的挠度验算 (47)6.11 预应力计算 (49)7 构造及构件规定 (53)7.1构造规定 (53)7.2 构件规定 (55)8 结构构件抗震设计 (60)8.1 一般规定 (60)8.2 框架梁、框架柱及节点 (61)8.3 剪力墙 (64)9 生产与施工 (67)9.1 一般规定 (67)9.2 原材料进场 (67)第1页共1239.3 计量 (67)9.4 搅拌 (68)9.5 运输 (69)9.6 浇筑成型 (69)9.7 养护和缺陷修补 (70)10 质量检验和验收 (71)10.1 原材料质量检验 (71)10.2 轻骨料混凝土性能检验 (71)10.3 验收 (72)附录A 轻骨料混凝土性能试验方法 (73)A.1 一般规定 (73)A.2 干表观密度 (73)A.3 吸水率和软化系数 (74)A.4 导热系数 (75)A.5 线膨胀系数 (79)附录B 大孔轻骨料混凝土 (80)B.1 一般规定 (80)B.2 轻粗骨料技术要求 (80)B.3 配合比及试配 (80)B.4 施工工艺 (81)B.5 应用实例 (82)本规程用词说明 (83)引用标准名录 (84)条文说明 (85)第2页共123Contents1 General Provisions........................................................................ 错误!未定义书签。
2混凝土技术2.1高耐久性混凝土高耐久性混凝土是通过对原材料的质量控制和生产工艺的优化，并采用优质矿物微细粉和高效减水剂作为必要组分来生产的具有良好施工性能，满足结构所要求的各项力学性能，耐久性非常优良的混凝土。
1.主要技术内容(1)原材料和配合比的要求1)水胶比（W/B ）≤0.38。
2)水泥必须采用符合现行国家标准规定的水泥，如硅酸盐水泥，普硅硅酸盐水泥或复合硅酸盐水泥，不得选用立窑水泥。
3)粗骨料的压碎指标值≤10％，D max ≤25mm，采用15～25mm 和5～15mm 二级配合，饱和吸水率＜2.0％,且无碱活性。
4)采用优质矿物微细粉和高效减水剂是高耐久性混凝土的特点。
矿物微细粉宜采用硅粉、粉煤灰、磨细矿渣及天然沸石粉等，所用的矿物微细粉应符合国家有关标准，且宜达到优品级。
矿物微细粉等量取代水泥的最大量一般为，硅粉≤10％，粉煤灰≤30％，矿渣≤50％，天然沸石粉≤10％，复合微细粉≤50％。
5)配合比设计强度应符合以下公式：σ645.1,,+k cu o cu f f ＞式中：o cu f ,——混凝土配置强度（MPa ）；k cu f ,——混凝土强度标准值（MPa ）；σ——强度标准差，无统计数据时，商品混凝土可取5.5～6.5MPa 。
(2)耐久性设计的要求1)处于常规环境的混凝土结构，满足所处的环境条件下服役年限提出的要求。
如抗碳化耐久性要求B W /≤%3.3883.5⎪⎭⎫ ⎝⎛+⨯t a C式中：W/B——水胶比；C——钢筋保护层厚度（cm）；a——碳化区分系数，室内1.7，室外1.0；t——结构设计使用年限。
2)对于处于严酷环境的混凝土结构的耐久性，应根据工程所处环境条件，应按《混凝土结构耐久性设计规范》GB50467进行耐久性设计，考虑的环境劣化因素有:①抗冻害耐久性要求：a）根据不同冻害地区确定最大水胶比；b）不同冻害地区的耐久性指数k；c）受除冰盐冻融循环作用时，应满足单位剥蚀量的要求；d）处于有冻害环境的,必须掺入引气剂，引气量应达到4％～5％。
②抗盐害的耐久性要求：a)根据不同盐害环境确定最大水胶比；b）抗Cl-的渗透性、扩散性，应以56d龄期，6h总导电量（库仑）确定，一般情况下，氯离子渗透性应属非常低范围（≤800库仑）；c）混凝土表面裂缝宽度符合规范要求。
③抗硫酸盐腐蚀的耐久性要求：a）用于硫酸盐侵蚀较为严重的环境，水泥中的C3A＜5％；C3S＜50％；b)根据不同硫酸盐腐蚀环境，确定最大水胶比；c）胶砂试件的膨胀率＜0.34％。
④抑制碱—骨料反应有害膨胀的要求：a）混凝土中碱含量＜3.0㎏/m3；b)在含碱环境下，要采用非碱活性骨料。
2.技术指标(1)工作性坍落度≥200mm；扩展度≥550mm；倒筒时间≤15s；无离析泌水现象；黏聚性良好；2h 坍落度损失小于30%，具有良好的充填模板和钢筋通过性能。
(2)力学性能抗压强度等级≥C40；体积稳定高，收缩小，弹性模量与同强度等级的普通混凝土基本相同。
(3)耐久性按主要技术内容中的耐久性技术指标控制，结合工程情况也可参照《混凝土耐久性检验评定标准》JGJ/T193中提出的指标进行控制；耐久性试验方法可采用《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082规定的方法，主要有：盐冻试验方法；抗氯离子渗透性试验方法；抗硫酸盐腐蚀试验方法；碱含量计算方法；骨料碱活性检验方法；骨料碱——碳酸盐反应活性检验方法；矿物微细粉抑制碱——硅反应效果检验方法。
也可参考中国工程建设标准化协会标准《高性能混凝土应用技术规程》CECS207。
3.适用范围高性能高耐久性混凝土适用于各种混凝土结构工程，如港口、海港、码头、桥梁及高层、超高层混凝土结构。
4.已应用的典型工程杭州湾大桥、山东东营黄河公路大桥、武汉武昌火车站、广州珠江新城西塔工程、湖南洞庭湖大桥等。
2.2高强高性能混凝土本节高强高性能混凝土（简称HS-HPC ）是强度等级超过C80的HPC ，其特点是具有更高的强度和耐久性，用于超高层建筑底层柱和梁，与普通混凝土结构具有相同的配筋率，可以显著地缩小结构断面，增大使用面积和空间，并达到更高的耐久性。
1.主要技术内容HS-HPC 的水胶比≤28％，用水量≥200kg/m 3，胶凝材料用量650～700kg/m 3，其中水泥用量450～500kg/m 3，硅粉及矿物微细粉用量150～200kg/m 3，粗骨料用量900～950kg/m 3，细骨料用量750～800kg/m 3，采用聚羧酸高效减水剂或氨基磺酸高效减水剂。
HS-HPC 用于钢筋混凝土结构还需要掺入体积含量2.0～2.5％的纤维，如聚丙烯纤维、钢纤维等。
2.技术指标(1）工作性：新拌HS-HPC 混凝土的工作性直接影响该混凝土的施工性能。
其最主要的特点是粘度大，流动性慢，不利于超高泵送施工。
混凝土拌合物的技术指标主要是坍落度、扩展度和倒坍落度筒混凝土流下时间（简称倒筒时间），坍落度≥240mm，扩展度≥600mm，倒筒时间≤10s，同时不得有离析泌水现象。
(2）HS-HPC 的配比设计强度应符合以下公式： k cu o cu f f ,,15.1(3）HS-HPC 应具有更高的耐久性，因其内部结构密实，孔结构更加合理。
HS-HPC的抗冻性、碳化等方面的耐久性可以免检,如按照《高性能混凝土应用技术规程》CECS207标准检验，导电量应在500库仑以下；为满足抗硫酸盐腐蚀性应选择低C3A含量（＜5％）的水泥；如存在潜在碱骨料反应的情况下，应选择非碱活性骨料。
(4）HS-HPC自收缩及其控制1)自收缩与对策当HS-HPC浇筑成型并处于密闭条件下，到初凝之后，由于水泥继续水化，吸取毛细管中的水分，使毛细管失水，产生毛细管张力，如果此张力大于该时的混凝土抗拉强度，混凝土将发生开裂，称之自收缩开裂。
水灰比越低，自收缩会越严重。
一般可以控制粗细骨料的总量不要过低，胶凝材料的总量不要过高；通过掺加钢纤维可以补偿其韧性损失，但在侵蚀环境中，钢纤维不适用；需要掺入有机纤维，如聚丙烯纤维或其他纤维；采用外掺5％饱水超细沸石粉的方法，以及充分地养护等技术措施可以有效的控制HS-HPC的自收缩和自收缩开裂。
2)自收缩的测定方法参照《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082和中国工程建设标准化协会标准《高性能混凝土应用技术规程》CECS207进行。
HS-HPC的早期开裂、自收缩开裂及长期开裂的总宽度要低于0.2mm。
普通混凝土的应变达到3‰时，其承载能力仍保持一半以上。
若HS-HPC的应变也处于3‰时，实际承载力已近于0，这就意味着在这种情况下，在HS-HPC中只观察到裂缝形成，然后是迅速的破坏。
3.适用范围适用于对混凝土强度要求较高的结构工程。
4.已应用的典型工程国内广州珠江新城西塔项目工程已大量应用HS-HPC，国外超高层建筑及大跨度桥梁也大量应用了HS-HPC。
2.3自密实混凝土技术1.主要技术内容自密实混凝土(Self-Compacting Concrete,简称SCC),指混凝土拌合物不需要振捣仅依靠自重即能充满模板、包裹钢筋并能够保持不离析和均匀性,达到充分密实和获得最佳的性能的混凝土,属于高性能混凝土的一种。
自密实混凝土技术主要包括自密实混凝土流动性、填充性、保塑性控制技术；自密实混凝土配合比设计；自密实混凝土早期收缩控制技术。
(1)自密实混凝土流动性、填充性、保塑性控制技术自密实混凝土拌合物应具有良好流动性、填充性和保水性。
通过骨料的级配控制以及高效减水剂来实现混凝土的高流动性、高填充性。
其测试方法主要有U型槽法、L型槽法、倒坍落度筒法等。
自密实混凝土工作性的控制技术是一个关键。
(2)配合比设计自密实混凝土配合比设计与普通混凝土不同，有全计算法、固定砂石法等。
配合比设计时，应注意以下几点：1）单位体积用水量宜为155～180kg。
2）水胶比根据粉体的种类和掺量有所不同，按体积比宜取0.8～1.15。
3）根据单位体积用水量和水胶比计算得到单位体积粉体量。
单位体积粉体量宜为0.16～0.23。
4）自密实混凝土单位体积浆体量宜为0.32～0.40。
(3)自密实混凝土早期收缩由于自密实混凝土水胶比较低、胶凝材料用量较高,使得混凝土早期的收缩较大,尤其是早期的自收缩。
主要包括自收缩的收缩机理、计算公式及检测技术等方面。
2.技术指标(1)原材料的技术要求1)胶凝材料水泥选用较稳定的普通硅酸盐水泥；掺合料是自密实混凝土不可缺少的组成部分之一,一般常用的有粉煤灰、磨细矿渣、硅粉、矿粉等。
胶凝材料总量不少于500kg/m3。
2)细骨料砂的含泥量和杂质,会使水泥浆与骨料的粘结力下降，需要增加用水量和增加水泥用量，所以砂必须符合规范技术。
砂率在45％以上，最高可到50％。
3)粗骨料粗骨料的最大粒径一般以小于20mm为宜,尽可能选用圆形且不含或少含针、片状颗粒的骨料。
4)外加剂自密实混凝土具备的高流动性、抗离析性、间隙通过性和填充性这四个方面都需要以外加剂的手段来实现。
因此对外加剂的主要要求为：与水泥的相容性好；减水率大；缓凝、保塑。
(2)工作性技术指标坍落度：Slf≥250mm；坍落扩展度：Lsf≥700mm；填充性：△G≤5mm；抗离析性：△h≤7％；流动性：Lf≥700mm；黏聚性：两h内满足以上各项指标要求。
3.适用范围自密实混凝土适用于浇筑量大，浇筑深度、高度大的工程结构；配筋密实、结构复杂、薄壁、钢管混凝土等施工空间受限制的工程结构；工程进度紧、环境噪声受限制、或普通混凝土不能实现的工程结构。
4.已应用的典型工程北京恒基中心过街通道工程、江苏润扬长江大桥、广州珠江新城西塔、苏通大桥承台。

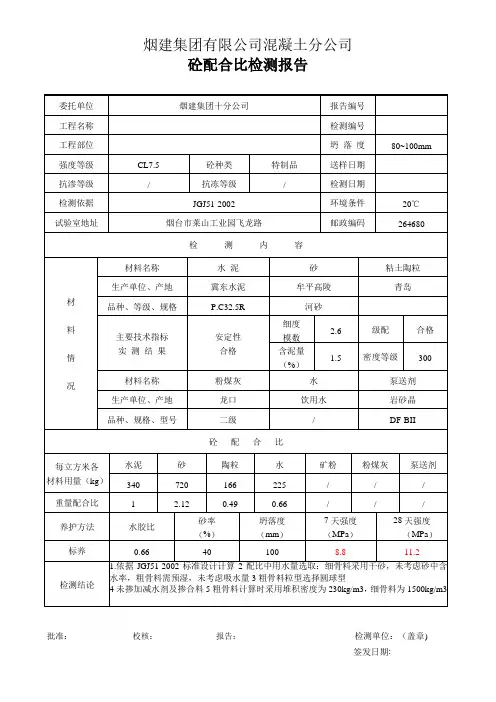

2.4轻骨料混凝土1.主要技术内容轻骨料混凝土（Lightweight aggregate concrete）是指采用轻骨料的混凝土，其表观密度不大于1900kg/m3。
所谓轻骨料是为了减轻混凝土的质量以及提高热工效果为目的而采用的骨料，其表观密度要比普通骨料低。
人造轻骨料又称为陶粒。
轻骨料混凝土具有轻质、高强、保温和耐火等特点，并且变形性能良好，弹性模量较低，在一般情况下收缩和徐变也较大。
轻骨料混凝土应用于工业与民用建筑及其他工程，可减轻结构自重、节约材料用量、提高构件运输和吊装效率、减少地基荷载及改善建筑物功能等。
轻骨料混凝土按其在建筑工程中的用途不同，分为保温轻骨料混凝土、结构保温轻骨料混凝土和结构轻骨料混凝土。
此外，轻骨料混凝土还可以用作耐热混凝土，代替窑炉内衬。
2.技术指标(1)轻骨料（陶粒）性能：粗骨料的级配和最大粒径：粉煤灰陶粒最大粒径为20mm；天然轻骨料为40mm；其他陶粒为30mm；不同用途的轻骨料混凝土对骨料级配的要求如表2.4。
