轻骨料混凝土技术完整版

超高层建筑用轻骨料混凝土应用技术规程1.引言1.1 概述概述部分的内容可以从以下几个方面进行叙述：1. 轻骨料混凝土的概念和特点：概述轻骨料混凝土的定义和其与传统混凝土的区别。

轻骨料混凝土是一种以轻骨料替代部分或全部传统骨料制备而成的混凝土，其相对密度较低，具有较轻的重量和优异的隔热性能。

由于其独特的物理性质，轻骨料混凝土在超高层建筑领域具有广泛的应用前景。

2. 超高层建筑对轻骨料混凝土的需求背景：介绍目前超高层建筑发展的趋势和对建筑材料的要求。

随着城市化进程的加快，超高层建筑在城市中日益增多。

然而，传统混凝土由于其重量和热性能等方面的限制，不足以满足超高层建筑对建筑材料的要求。

轻骨料混凝土在这一背景下应运而生，成为超高层建筑的理想选材。

3. 文章的重要性与研究意义：阐述撰写此文的目的和意义。

超高层建筑用轻骨料混凝土应用技术规程的研究对于提高超高层建筑的结构安全性、减少建筑重量、改善隔热性能具有重要意义。

通过规范化的应用技术规程，可以促进轻骨料混凝土在超高层建筑领域的推广和应用，为城市的可持续发展作出积极贡献。

通过以上内容的叙述，读者能够了解文章探讨的主题和意义，并对轻骨料混凝土在超高层建筑中的应用背景有一个初步的认识。

1.2 文章结构本文将按照以下结构进行讨论和分析超高层建筑用轻骨料混凝土的应用技术规程。

第一部分是引言部分，概述了本文的背景和目的。

在1.1概述中，介绍了超高层建筑对轻骨料混凝土的需求，说明了为什么研究和应用轻骨料混凝土在超高层建筑中具有重要的意义。

在1.2文章结构中，概括了本文的各个部分及其内容，帮助读者了解文章的整体框架。

在1.3目的中，明确了本文的目标，即为读者提供超高层建筑用轻骨料混凝土的应用技术规程。

第二部分是正文部分，将分为两个小节进行论述。

在2.1超高层建筑对轻骨料混凝土的需求中，详细介绍了超高层建筑对轻骨料混凝土的需求背景和要求。

包括轻骨料混凝土在超高层建筑中的应用优势，例如减少自重、提高抗震性能等。

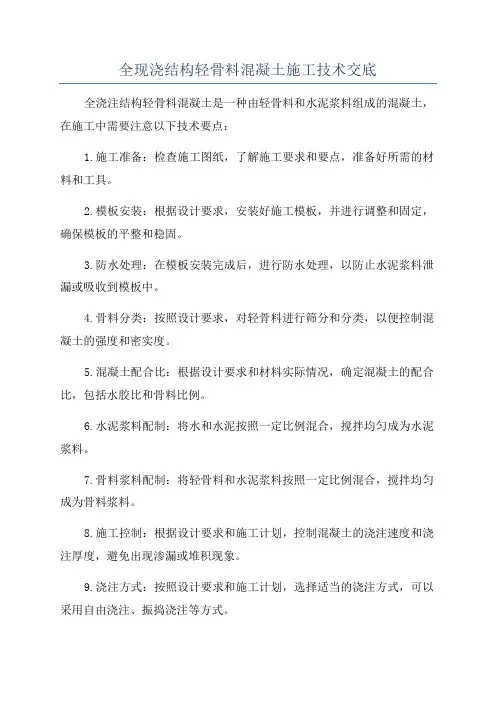

全现浇结构轻骨料混凝土施工技术交底全浇注结构轻骨料混凝土是一种由轻骨料和水泥浆料组成的混凝土，在施工中需要注意以下技术要点：1.施工准备：检查施工图纸，了解施工要求和要点，准备好所需的材料和工具。

2.模板安装：根据设计要求，安装好施工模板，并进行调整和固定，确保模板的平整和稳固。

3.防水处理：在模板安装完成后，进行防水处理，以防止水泥浆料泄漏或吸收到模板中。

4.骨料分类：按照设计要求，对轻骨料进行筛分和分类，以便控制混凝土的强度和密实度。

5.混凝土配合比：根据设计要求和材料实际情况，确定混凝土的配合比，包括水胶比和骨料比例。

6.水泥浆料配制：将水和水泥按照一定比例混合，搅拌均匀成为水泥浆料。

7.骨料浆料配制：将轻骨料和水泥浆料按照一定比例混合，搅拌均匀成为骨料浆料。

8.施工控制：根据设计要求和施工计划，控制混凝土的浇注速度和浇注厚度，避免出现渗漏或堆积现象。

9.浇注方式：按照设计要求和施工计划，选择适当的浇注方式，可以采用自由浇注、振捣浇注等方式。

10.振捣处理：在浇注完成后，使用振捣器对混凝土进行振捣处理，以提高混凝土的密实度和强度。

11.表面处理：在混凝土初始硬化后，进行表面处理，可以采用打磨、抹灰或喷涂等方式，使其具有平整和光滑的表面。

12.养护处理：对浇注完成的混凝土进行养护处理，包括保湿、覆盖保护、避免冷却等措施，以确保混凝土的强度和耐久性。

总结起来，全浇注结构轻骨料混凝土施工技术的要点包括施工准备、模板安装、防水处理、骨料分类、配合比确定、浆料配制、施工控制、浇注方式选择、振捣处理、表面处理和养护处理等。

只有严格按照要求操作，才能确保施工质量和混凝土的使用性能。

全现浇结构轻骨料混凝土施工工艺全浇注结构轻骨料混凝土是一种采用轻骨料作为骨料，硅酸盐水泥作为胶凝材料，掺入适量的助剂和控制骨料颗粒大小的添加剂，并采用全浇注工艺施工的新型混凝土结构。

下面将详细介绍全浇注结构轻骨料混凝土施工工艺。

1.施工前的准备工作在施工前，首先需要进行场地准备工作，包括清理施工区域，确保施工面净整，并弥补地基不平整的部分。

随后需要在施工面上进行防渗作业，以防止水泥浆体渗透到地面下，导致地基变得松散。

此外，还需要设置模板，确保混凝土形成所需的结构形状。

2.混凝土配合比的确定混合比是混凝土设计的重要一环，需要根据构件的要求和使用条件确定。

轻骨料混凝土的骨料主要是低密度的骨料，能够有效减小混凝土的自重，提高整体结构的抗震性能。

同时，骨料的粒度也需要进行控制，一般选择骨料的粒径在5mm以下。

添加剂的选择及掺入量也需要根据使用要求确定，以提高混凝土的工作性能和耐久性。

3.砼输送和浇筑在浇筑前，需要对混凝土进行搅拌，以确保混凝土的均匀性。

搅拌时间一般为2-3分钟，搅拌完毕后，将混凝土通过输送管道输送到施工现场。

在输送过程中，需要严格控制浇筑的速度和压力，以免混凝土发生分层或孔隙。

4.全浇注施工全浇注是指将一次性将整个构件内的混凝土全部倒入，不分段浇筑。

在施工时，需要控制浇筑的速度和浇筑的方式，以确保混凝土能够填充到每个角落并与模板充分接触，避免出现空洞和虚浆现象。

5.成型和养护在混凝土倾注至模板后，需要进行成型和养护。

成型是指对混凝土进行振捣、压实和平整处理，以提高混凝土的密实性和表面平整度。

养护是指对混凝土进行保养，以确保混凝土能够适当地进行水化反应，并达到设计强度。

全浇注结构轻骨料混凝土施工工艺具有施工周期短、成本低、施工效率高、抗震性能好等优点。

因此，在一些对结构承载能力和抗震性能要求较高的建筑项目中得到了广泛应用。

但在施工过程中，也需要采取一系列的措施，如加强施工现场管理、控制施工条件等，以确保混凝土的质量和工程安全性。

编制轻骨料混凝土现场拌制施工技术方案轻骨料混凝土是一种以轻骨料为主要骨料的混凝土材料，具有重量轻、保温隔热、吸音等优点。

本文将编制一份轻骨料混凝土现场拌制施工技术方案，详细介绍施工工艺、质量控制和安全措施等内容。

一、施工工艺流程轻骨料混凝土的施工工艺主要包括原材料准备、拌合、浇筑、养护等步骤。

1.原材料准备：(1)轻骨料：选择适宜的轻骨料，如膨胀珍珠岩、轻骨料砖等，按设计要求进行筛分和称量。

(2)粘结剂：选择适宜的水泥和外加剂，按设计要求进行称量。

2.拌合：(1)将轻骨料放入搅拌机，逐次加入粘结剂。

(2)按设计要求控制水灰比，搅拌至均匀。

3.浇筑：(1)按设计要求确定浇筑工艺，确保施工平整、结实。

(2)针对大面积浇筑，可采用小段小面积连续施工，避免浇筑浆液流失。

4.养护：(1)浇筑结束后，立即进行养护，包括水养护、保温等措施。

(2)养护期间，避免外部冲击和过早负荷。

二、质量控制为确保轻骨料混凝土的质量，需要严格控制施工中的各项参数。

1.原材料质量控制：(1)检验轻骨料的质量，包括粒径、密度、吸水率等指标。

(2)检验水泥和外加剂的质量，包括标称强度、含水率等指标。

2.施工配合比控制：(1)按设计要求确定水灰比，控制拌合过程中水的用量。

(2)严格控制骨料与水泥的配比，确保混凝土拌合均匀。

3.施工工艺控制：(1)搅拌时间控制在规定范围内，不得过长或过短。

(2)浇筑工艺要合理，确保混凝土均匀浇筑、排气顺畅。

4.养护控制：(1)养护期间定期检查混凝土的硬化情况。

(2)根据设计要求进行水养护、保温等措施。

三、安全措施在轻骨料混凝土的现场拌制施工中，需要采取一系列安全措施，保障施工人员的人身安全和施工质量。

1.施工现场安全：(1)设置合理的施工区域，明确标识警示标识，确保施工人员的安全。

(2)定期检查施工现场的设备和工具，确保使用的器材安全可靠。

2.人身安全：(1)施工人员应定期进行安全培训，并佩戴必要的个人防护设备。

在上周确定了要选择陶粒的种类和陶粒用量，本周联系了几家当地的陶粒厂，有一家说近期会运一批陶粒来福州，到时会送我们一些。

有一家提供了陶粒的检验报告，详见附件Io另外一家将陶粒的检验报告寄过来，目前还没收到。

本周对混凝土配合比进行了重新的计算。

以确定在材料到达时能及时开展实验。

配合比设计参照《轻骨料混凝土技术规程》（JGJ51-2002）。

计算过程如下所示：1、确定试配强度力”°之力办+l∙645b （I）式中fcu,o：轻骨料混凝土的试配强度（MPa）;ΛMΛ：轻骨料混凝土的立方体抗压强度标准值（即强度等级）（MPa）'本次试配的混凝土强度等级为LC30,将值带入公式（1）中可得,f cuo≥30+1.645×5=38.225MPa因此试配强度取40MPa02、选择水泥用量轻骨料混凝土的水泥用量可按表2选用。

以湖北宜昌圆形陶粒为例，当试配强度为40MPa时，水泥用量选择450kg∕n√.本次所选用的水泥为矿渣硫酸钠水泥，其中各组分的质量比为矿渣：普通硅酸盐水泥:硫酸钠=85:10:5。

因此可以算的矿渣、普通硅酸盐水泥和硫酸钠的用量分别是382.5kg、45kg、22.5kgo3、选择净用水量轻骨料混凝土的净用水量可按表3选用。

表3轻骨料混凝土的净用水量（kg∕m3）轻骨料混凝土用途坍落度（mm）净用水量（kg∕m3）现浇混凝土：（1）机械振捣（2）人工振捣或钢筋密集50-100280180-225200~230选择机械振捣的现浇混凝土，净用水量选择200kg∕m3.4、选择砂率轻骨料混凝土的砂率可按表4选用。

表4轻骨料混凝土的砂率轻骨料混凝土用途细骨料品种砂率（％）现浇混凝土轻砂—普通砂35-45以湖北宜昌圆形陶粒为例。

本次选用的是普通砂，因此砂率选取35%。

5、计算粗细骨料用量：m a=v a×Pap式中匕：每立方米混凝土的细骨料绝对体积（a?）；W c：每立方米混凝上的水泥用量（kg）,取450kg；Pc∙∙水泥的相对密度，取2.932；m wn：每立方米混凝上的净水用量（kg）,取200kg；P卬：水的密度，取=1.0；Sp：水的密度，取=1.0；匕：每立方米混凝土的轻粗骨料绝对体积（m3）；p s:砂的相对密度，取2.61；(2)(3)(4)(5)fn S =vs×PspA p ：细骨料的颗粒表观密度(kg∕r 113),取=2610kg∕m 3;P api 轻粗骨料的颗粒表观密度(kg∕m 3),取1478kg∕nΛ将数值带入式⑵、⑶、(4)、(5)中可得：K= 1÷1OOO ×35%=0.226W 3S12.9321)m s -0.226×2610=589.86女gιn u =0.42×1478=620.76Ag6、计算总用水量总用水量为净用水量加附加用水量。

轻骨料混凝土施工介绍一、轻骨料的堆放及预湿润要求轻骨料应按不同品种和不同粒径分别堆放,如果堆放混杂,会直接影响混凝土的和易性、强度和表观密度。

在采用自然级配时,轻骨料的堆放高度不宜超过2m,并防止树叶、泥土和其他有害物质的混入。

轻砂的堆放和运输时，应采取防雨措施。

轻骨料吸水量很大,会使混凝土拌合物的和易性很难控制，因此，在气温5℃以上的季节施工时，应对轻骨料进行预湿润处理。

预湿润时间可根据外界气温和来料的自然含水状态确定，一般应提前12~24h对轻骨料进行淋水、预湿润，然后滤干水分进行投料。

在气温5℃以下时，或表面无开口孔隙的轻骨料，一般可不进行预湿。

二、轻骨料混凝土的配料和拌制轻骨料混凝土的粗细骨料、水、水泥和外加剂,均应按重量配料，其中粗细骨料的允许偏差为3%,水泥、水和外加剂的允许偏差为2%β在正式拌制混凝土前,应对轻骨料的含水率进行测定;在正式拌制的过程中，应每隔Id复测1次。

雨天施工或遇到混凝土拌合物和易性反常时，应及时测定轻骨料的含水率，以调整拌合水量。

轻骨料混凝土的拌制宜采用强制式搅拌机。

轻骨料混凝土拌合物的粗骨料经预湿润处理和未经预湿润处理,应采用不同的搅拌工艺流程。

外加剂应在轻骨料吸水后加入，以免吸入骨料内部失去作用。

当用预湿润粗骨料时，液状外加剂可与净用水量同时加入;当用干粗骨料时，液状外加剂应与剩余水同时加入。

粉状外加剂可先制成溶液,采用上述方法加入,也可以与水泥混合同时加入。

对于易破碎的轻骨料，搅拌时要严格控制搅拌的时间。

合理的搅拌时间，最好通过试拌加以确定。

三、轻骨料混凝土的运输轻骨料混凝土在运输过程中，由于粗骨料的表观密度较小，很容易产生上浮现象，因此比普通混凝土更容易产生离析。

为防止混凝土拌合物的离析，运输距离应尽量缩短,若出现严重离析，浇筑前宜采用人工二次拌和。

轻骨料混凝土从搅拌至浇筑的时间,一般不宜超过45min,如运输中停放时间过长,会导致混凝土拌合物和易性变差。

轻骨料混凝土施工工艺1. 什么是轻骨料混凝土？轻骨料混凝土，听起来是不是有点高大上的感觉？其实，它就是在传统混凝土中，用一些比普通骨料轻的材料来替代。

简单来说，就像在面包里加了点儿轻巧的泡沫，这样做的好处就是能减轻混凝土的重量，增强保温性，降低热传导，让建筑物更加“轻盈”。

想象一下，如果混凝土是个壮汉，那么轻骨料混凝土就是那个灵活的小个子，虽然体型小，但也能扛起大梁，厉害吧？2. 轻骨料的种类2.1 自然轻骨料在轻骨料的大家庭里，自然轻骨料就像个老大哥，比较常见的有膨胀珍珠岩和膨胀陶粒。

这些材料通常是天然的，经过特殊处理后，就变得轻盈又坚固，堪称建筑界的“低调奢华”。

2.2 人造轻骨料然后呢，还有人造轻骨料，听起来是不是更神奇？比如说，用废弃的建筑材料加工而成的轻骨料，这不仅环保，还能为施工省钱，真是一举两得。

就像你把旧衣服改造成新款，既环保又时尚，真是巧妙！3. 施工工艺轻骨料混凝土的施工可不是随随便便的，咱们可得讲究一下流程，让它“稳稳的幸福”。

3.1 准备工作首先，施工前得做点功课。

材料要准备齐全，水泥、骨料、砂子等等都得齐备。

就像吃火锅前，你得把各种食材准备好，才好大快朵颐。

然后，咱们得确保轻骨料的质量，避免出现“假冒伪劣”的情况，得让它们出场就光鲜亮丽。

3.2 混合和浇筑接下来，就是混合的环节。

把水泥、轻骨料和水按照一定比例混合在一起，就像做蛋糕一样，得搅拌均匀，才能达到最好的效果。

这个过程可不能马虎，搅拌不均可能导致混凝土的强度下降，真是让人心急如焚啊！浇筑的时候，要确保混凝土填满每一个角落，别留下死角，就像在包饺子，包得不严实可就漏馅了。

3.3 养护最后，别急着欢呼，养护工作也很重要哦！浇筑后要保持混凝土的湿润，这样才能让它慢慢“发力”。

这个过程就像小宝宝的成长，得细心照顾，才能茁壮成长，强壮又健康。

4. 轻骨料混凝土的优势轻骨料混凝土的好处可多了，除了减轻自重之外，还有优越的隔热性和抗震性能。

精品文档2混凝土技术2.1 高耐久性混凝土高耐久性混凝土是通过对原材料的质量控制和生产工艺的优化，并采用优质矿物微细粉和高效减水剂作为必要组分来生产的具有良好施工性能，满足结构所要求的各项力学性能，耐久性非常优良的混凝土。

1.主要技术内容(1)原材料和配合比的要求1)水胶比（ W/B）≤ 0.38 。

2)水泥必须采用符合现行国家标准规定的水泥，如硅酸盐水泥，普硅硅酸盐水泥或复合硅酸盐水泥，不得选用立窑水泥。

3)粗骨料的压碎指标值≤10％， D max≤25mm，采用 15～25mm和 5～ 15mm二级配合，饱和吸水率＜ 2.0 ％ , 且无碱活性。

4)采用优质矿物微细粉和高效减水剂是高耐久性混凝土的特点。

矿物微细粉宜采用硅粉、粉煤灰、磨细矿渣及天然沸石粉等，所用的矿物微细粉应符合国家有关标准，且宜达到优品级。

矿物微细粉等量取代水泥的最大量一般为，硅粉≤ 10％，粉煤灰≤30％，矿渣≤50％，天然沸石粉≤ 10％，复合微细粉≤ 50％。

5) 配合比设计强度应符合以下公式：f cu, o＞ f cu ,k 1.645式中： f cu ,o——混凝土配置强度（MPa）；f cu, k——混凝土强度标准值（MPa）；σ——强度标准差，无统计数据时，商品混凝土可取 5.5 ～ 6.5MPa。

(2) 耐久性设计的要求1)处于常规环境的混凝土结构，满足所处的环境条件下服役年限提出的要求。

如抗碳化耐久性要求5.83CW/B≤38.3 %a t精品文档式中： W/B——水胶比；C——钢筋保护层厚度（cm）；a——碳化区分系数，室内 1.7 ，室外 1.0 ；t ——结构设计使用年限。

2) 对于处于严酷环境的混凝土结构的耐久性，应根据工程所处环境条件，应按《混凝土结构耐久性设计规范》GB50467进行耐久性设计，考虑的环境劣化因素有:①抗冻害耐久性要求：a）根据不同冻害地区确定最大水胶比；b）不同冻害地区的耐久性指数 k；c）受除冰盐冻融循环作用时，应满足单位剥蚀量的要求；d）处于有冻害环境的,必须掺入引气剂，引气量应达到4％～ 5％。

LC25轻骨料混凝土的配制技术
商品混凝土的配制技术，并简要介绍了轻骨料商品混凝土的施工技术。

3，强度等级LC25的预拌轻骨料商品混凝土，并被成功应用于高层建筑结构施工中。

为使轻骨料商品混凝土技术得到进一步的总结和推广，产生更大效益，特撰写本文对该技术的的研究及施工应用情况作一介绍。

3）3）
3）3）
3，容重1510kg/m3，细度模数2.5，含泥量1.4%，泥块含量0.3%。

水泥
2/g) 3) 3
3，需水量比98%，45m方孔筛筛余9.9%，粉煤灰的化学成分见表4。

2
2O3
2O3
3
2O 2O
外加剂
9（34）试验方案与极差计算结果
3)) 3
1
2
3
28
1 2
3
1
2
3
0.01（2，18）=6.01
0.05（2，18）=3.55 0.10（2，18）=2.62
e
28
0.01（2，18）=6.01 0.05（2，18）=3.55
0.10（2，18）=2.62
e τ
0.01（2，18）=6.01 0.05（2，18）=3.55
0.10（2，18）=2.62
e τ
2B1C2D3，即陶粒密度等级700,水胶比0.35，砂率42%，粉煤灰掺量25%。

确定的配合比见表8。

3)) 3))
3)) 3)) 3) 3)) 28。

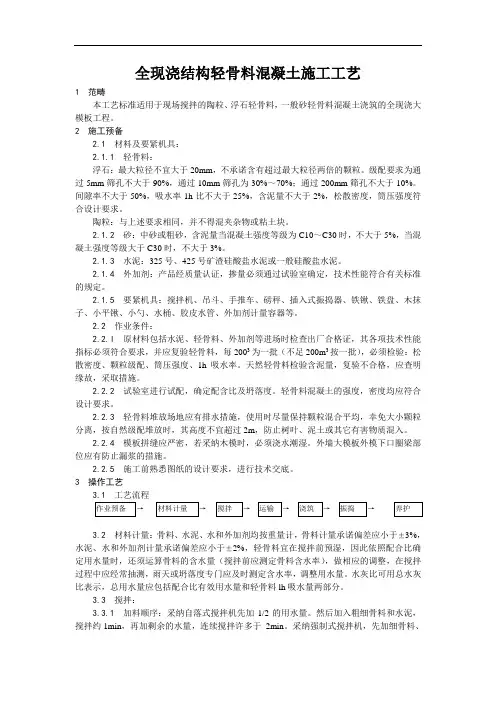

全现浇结构轻骨料混凝土施工工艺1 范畴本工艺标准适用于现场搅拌的陶粒、浮石轻骨料，一般砂轻骨料混凝土浇筑的全现浇大模板工程。

2 施工预备2.1 材料及要紧机具：2.1.1 轻骨料：浮石：最大粒径不宜大于20mm，不承诺含有超过最大粒径两倍的颗粒。

级配要求为通过5mm筛孔不大于90%，通过10mm筛孔为30%～70%；通过200mm筛孔不大于10%。

间隙率不大于50%，吸水率1h比不大于25%，含泥量不大于2%，松散密度，筒压强度符合设计要求。

陶粒：与上述要求相同，并不得混夹杂物或粘土块。

2.1.2 砂：中砂或粗砂，含泥量当混凝土强度等级为C10～C30时，不大于5%，当混凝土强度等级大于C30时，不大于3%。

2.1.3 水泥：325号、425号矿渣硅酸盐水泥或一般硅酸盐水泥。

2.1.4 外加剂：产品经质量认证，掺量必须通过试验室确定，技术性能符合有关标准的规定。

2.1.5 要紧机具：搅拌机、吊斗、手推车、磅秤、插入式振捣器、铁锹、铁盘、木抹子、小平锹、小勺、水桶、胶皮水管、外加剂计量容器等。

2.2 作业条件：2.2.l 原材料包括水泥、轻骨料、外加剂等进场时检查出厂合格证，其各项技术性能指标必须符合要求，并应复验轻骨料，每2003为一批（不足200m3按一批），必须检验：松散密度、颗粒级配、筒压强度、1h吸水率。

天然轻骨料检验含泥量，复验不合格，应查明缘故，采取措施。

2.2.2 试验室进行试配，确定配含比及坍落度。

轻骨料混凝土的强度，密度均应符合设计要求。

2.2.3 轻骨料堆放场地应有排水措施，使用时尽量保持颗粒混合平均，幸免大小颗粒分离，按自然级配堆放时，其高度不宜超过2m，防止树叶、泥土或其它有害物质混入。

2.2.4 模板拼缝应严密，若采纳木模时，必须浇水潮湿。

外墙大模板外模下口圈梁部位应有防止漏浆的措施。

2.2.5 施工前熟悉图纸的设计要求，进行技术交底。

3 操作工艺3.1 工艺流程3.2 材料计量：骨料、水泥、水和外加剂均按重量计，骨料计量承诺偏差应小于±3%，水泥、水和外加剂计量承诺偏差应小于±2%，轻骨料宜在搅拌前预湿，因此依照配合比确定用水量时，还须运算骨料的含水量（搅拌前应测定骨料含水率），做相应的调整，在搅拌过程中应经常抽测，雨天或坍落度专门应及时测定含水率，调整用水量。

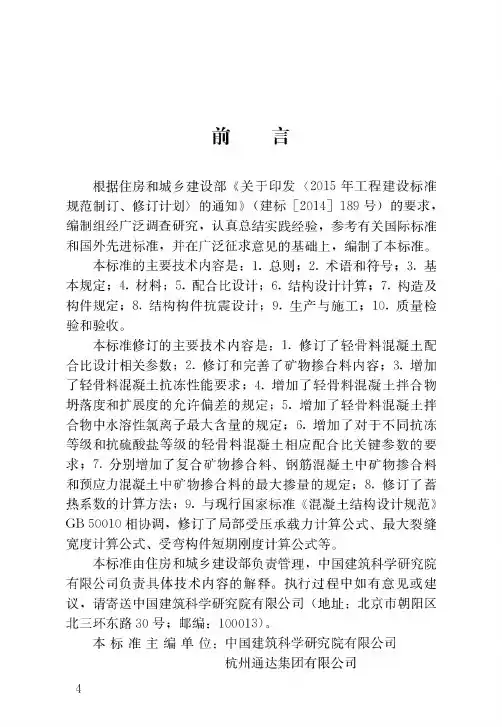

jgj 51-2002 轻骨料混凝土技术规程轻骨料混凝土技术规程是指在轻骨料混凝土工程中应遵循的一系列规范和要求。

本文将就轻骨料混凝土技术规程进行详细说明，分为以下几个方面进行叙述。

一、轻骨料混凝土的定义和分类轻骨料混凝土是一种由水泥、骨料、搅拌水和外加剂等材料按一定比例混合制成的混凝土。

根据骨料的不同，轻骨料混凝土可分为有机轻骨料混凝土和无机轻骨料混凝土两类。

有机轻骨料混凝土主要由有机骨料（如秸秆、木屑等）和水泥等材料制成。

无机轻骨料混凝土则主要由无机骨料（如珍珠岩、膨胀珍珠岩等）和水泥等材料组成。

二、轻骨料混凝土的特点和优势1.轻质性：轻骨料混凝土的密度较低，比普通混凝土轻，适用于要求轻质结构的建筑和工程。

2.保温性：轻骨料混凝土的低导热系数使其具有良好的保温性能，适用于要求保温隔热的场所。

3.吸音性：轻骨料混凝土具有良好的吸音性能，可以有效减少噪音干扰。

4.抗震性：轻骨料混凝土因其低密度和柔软性能，具有较好的抗震性，能够减少因地震而导致的损坏。

三、轻骨料混凝土的施工工艺和方法1.骨料的选择和配比：根据工程需求，选择合适的轻骨料和混凝土配比，保证施工效果。

2.混合设备的选择和使用：选择合适的混合设备（如搅拌机等），按要求进行均匀搅拌，确保混凝土质量。

3.浇注和振实：在浇注轻骨料混凝土时，应采取适当的浇注方法和振实措施，使混凝土牢固紧密。

4.表面处理和养护：施工完成后，对混凝土表面进行必要的处理和养护，确保其强度和耐久性。

四、轻骨料混凝土的质量控制和验收1.原材料质量的控制：对水泥、骨料等原材料进行质量把关，确保其符合技术要求。

2.混凝土配比的控制：严格按照配比要求进行混凝土配比，确保其强度和稳定性。

3.施工工艺的控制：对施工过程中的各个环节进行监督和控制，确保施工质量。

4.施工现场的验收：对施工现场进行验收，检查混凝土质量是否符合规范要求。

五、轻骨料混凝土的应用范围和前景展望轻骨料混凝土广泛应用于建筑、交通、水利等领域，如桥梁、隧道、地铁站等。

jgj 51-2002 轻骨料混凝土技术规程轻骨料混凝土技术规程是指在建筑和工程领域中广泛应用的一种混凝土材料。

它以轻质骨料为主要原料，通过适当的掺合料和外加剂，采用特定的生产工艺，制备出具有一定强度和轻质特性的混凝土。

该技术规程规定了轻骨料混凝土的配合比、工艺流程、施工要求、质量控制等方面的内容，为工程施工提供了可靠的技术指导。

一、轻骨料混凝土的特点轻骨料混凝土具有烧蚀轻质、导热系数低、保温隔热性能好、吸水率低、强度高、弹性模量大、抗冻性好、抗裂性好等特点。

它是在传统混凝土技术的基础上，通过使用轻质骨料替代部分骨料，调整水泥用量和爆炸因子，以达到减轻混凝土自重和提高保温隔热性能的目的。

轻骨料混凝土广泛用于楼板、墙杆、梁、墙体、屋面、隔断、填充墙体等建筑部位。

二、配合比和原材料要求1.轻骨料混凝土的配合比应根据设计要求，合理控制其砂、石、水泥、轻骨料、外加剂的用量，以达到混凝土强度和轻质性能的要求。

2.轻骨料混凝土的原材料应符合国家标准，轻骨料应具有一定的机械性能和稳定的孔隙结构，水泥应选用膨胀剂较大的复合硅酸盐水泥，外加剂应根据需要选用适当的掺合料。

三、生产工艺流程1.搅拌生产工艺：选用湿法或半干法搅拌生产，根据轻骨料混凝土的要求，合理配置搅拌设备和配料系统，确保生产过程稳定、均匀。

2.浇筑施工工艺：选用隧道型或电动平手式振捣机，采用适当的振捣频率和时间，保证混凝土在浇注过程中充分振实，提高混凝土的强度和密实度。

四、质量控制1.原材料检验：对水泥、轻骨料、砂、石、外加剂等原材料进行严格的检验，确保原材料符合规程要求。

2.配合比检测：在生产前对轻骨料混凝土的配合比进行检测，确保配合比合理。

3.生产过程监控：对搅拌生产过程、浇筑施工过程进行监控，及时调整工艺参数，保证生产过程的稳定性和一致性。

4.强度检测：对轻骨料混凝土进行强度检测，确保混凝土达到设计要求的强度。

五、施工要求1.施工前应清理施工现场，保证施工条件良好。

轻骨料混凝土应用技术标准轻骨料混凝土（LPC）是一种以轻骨料取代部分石灰石并加快凝结时间的新型水泥混凝土。

轻骨料可以提高混凝土的流动性、抗压强度、耐久性和翻修性，从而使其具有广泛的应用前景。

因此，轻骨料混凝土应用技术标准及时全面地研究和规定了轻骨料混凝土的相关技术要求、构成、生产流程和性质指标等。

轻骨料混凝土应用技术标准包括：一、组成要求：轻骨料混凝土主要由水泥、沙子、石灰石和轻骨料组成，轻骨料的比例一般为20%～50%，水泥组成一般在400kg/m～550kg/m，沙子和石灰石的比例则以重量比例为准。

二、生产流程：轻骨料混凝土的生产流程大致有前处理（骨料湿粒度测试、搅拌机调整）、准备混合料（添加轻骨料、石灰石、沙子、水泥等）、混合（控制湿粒度和凝结时间）、填充（根据设计要求进行部件填充）、维护、试验（抗压强度、抗折强度、抗水强度等）等。

三、使用性质：轻骨料混凝土具有较高的抗压强度、抗折强度和抗渗强度，属于较高的耐久材料，能够满足建筑结构的基本要求，同时具有较为明显的耐久性和可翻修性，可用于建筑物、涵洞、工业厂房等结构性场所。

此外，由于轻骨料比石灰石阻力较小，使得混凝土的收缩变形量也相对减小，能够有效改善施工和使用环境。

四、质量检验：每一个混凝土元件都要进行质量检验，检查内容包括：材料指标（水泥组成、沙子细度、水泥强度等）、拌合工艺和参数（凝结时间、湿粒度、混合时间等）、质量指标（抗压强度、抗折强度、抗渗强度等），确保轻骨料混凝土的质量稳定可靠。

五、安全措施：施工现场要严格执行国家安全生产标准，防止火灾、爆炸和污染，施工人员应穿戴劳动防护用品，如口罩、防护眼镜、手套等。

以上就是轻骨料混凝土应用技术标准的主要内容，它不仅指导各相关单位严格按照规定进行混凝土的选材、拌合和生产，而且还充分考虑安全性及生产效率，以保证混凝土的质量可靠稳定，为建设安全节能环保的建筑结构奠定坚实基础。

轻骨料混凝土技术用轻粗骨料、轻细骨料（或普通砂）、水泥胶凝材料和水配制而成的混凝土，称之为轻骨料混凝土。

若粗、细骨料均是轻质材料，又称全轻骨料混凝土。

若粗骨料为轻质，细骨料全部或部分采用普通砂，则称砂轻混凝土。

轻骨料混凝土一般用水泥胶凝材料，但有时也用石灰、石膏硫磺、沥青等作为胶凝材料。

一、概述轻骨料混凝土与普通混凝土不同之处，在于骨料中存在着大量空隙，也正是如此，才赋予其许多优越的性能。

轻骨料混凝土具有轻质、高强、保温和耐火等性能特点，并且变形性能良好，由于弹性模量较低，在一般情况下，其收缩和徐变也较大。

虽然多孔轻骨料的强度低于普通骨料，但是由于轻骨料的孔隙在拌和料搅拌时具有吸水作用，造成轻骨料颗粒表面的局部低水灰比，增加了骨料与水泥石的粘结力。

这样，在骨料周围形成了坚强的水泥石外壳，约束了骨料的横向变形，使得骨料在混凝土中处于三向受力状态，从而提高了骨料的极限强度，使得轻骨料混凝土的强度与普通混凝土接近。

二、轻骨料混凝土的主要技术指标轻骨料混凝土除满足普通混凝土的技术要求外，还需要满足下面的要求：（1）砂轻混凝土和全轻混凝土宜采用松散体积法进行配合比计算，砂轻混凝土也可采用绝对体积法。

配合比计算中粗细骨料用量均应以干燥状态为基准。

（2）根据设计要求的轻骨料混凝土的强度等级、混凝土的用途，确定粗细骨料的种类和粗骨料的最大粒径；（3）测定粗骨料的堆积密度、筒压强度和 1h 吸水率，并测定细骨料的堆积密度。

各种轻骨料混凝土性能指标三、轻骨料混凝土施工技术1、轻骨料的堆放和运输应符合下列要求：轻骨料应按不同品种分批运输和堆放，不得混杂；轻粗骨料运输和堆放应保持颗粒混合均匀，减少离析。

采用自然级配时，堆放高度不宜超过2m ，并应防止树叶、泥土和其他有害物质混入；轻砂在堆放和运输时，宜采取防雨措施，并防止风刮飞扬。

在气温高于或等于5 ℃的季节施工时，根据工程需要，预湿时间可按外界气温和来料的自然含水状态确定，应提前半天或一天对轻粗骨料进行淋水或泡水预湿，然后滤干水分进行投料。

轻骨料混凝土的拌和方法《轻骨料混凝土拌和秘籍大公开》嘿，朋友们！今天我要给你们分享一个超厉害的独家秘籍——轻骨料混凝土的拌和方法！这可是建筑界的宝贝秘籍哦，听我慢慢道来，保证让你轻松掌握。

咱先说第一步，准备好材料那是必须的呀！就像你要去打仗，总得先把武器弹药准备齐全不是？这轻骨料、水泥、水还有外加剂啥的，一个都不能少，都给我乖乖在那等着。

然后呢，就到了把这些家伙放到一起搅拌的时候啦。

这就好比是一场大混战，各种材料都要在这个大“战场”里搅和在一起。

先把轻骨料倒进去，嘿，你可别小看这些轻骨料，它们就像是一群小精灵，在里面蹦蹦跳跳的。

然后呢，再把水泥啥的也加进去，就像给这些小精灵穿上了一层铠甲。

接着就是加水啦，这水可不能随便加哦，得恰到好处。

就跟做饭放盐一样，放多了咸，放少了没味。

这时候你就得拿捏好那个度，让它们能愉快地融合在一起。

还有外加剂，这可是个神秘的小助手，能让混凝土变得更厉害。

就像给混凝土吃了大力丸一样，威力大增！在搅拌的时候啊，你可得有耐心，不能着急。

就好像揉面团一样，得慢慢地揉，才能揉得均匀。

你要是急急忙忙的，那可不行，最后出来的混凝土可能就跟那歪瓜裂枣似的，质量不过关。

我跟你们说，我之前有一次啊，着急忙慌地搅拌，结果那混凝土出来，哎呀妈呀，简直不忍直视。

就跟那被打散的拼图似的，一块一块的，根本没法用。

从那以后啊，我就知道了，搅拌这事儿，急不得！搅拌的时候，速度也很重要哦！不能太快，也不能太慢。

太快了，那些材料都被你搅晕了，还怎么好好融合呀；太慢了呢，又浪费时间，效率太低。

你得找到那个刚刚好的速度，就像骑自行车一样，不快不慢，稳稳当当。

还有哦，搅拌的时间也得把握好。

太短了，材料都没融合好；太长了，又浪费电。

你说是不是？等搅拌好了，你就可以看到一盆完美的轻骨料混凝土啦！就像一件艺术品一样，那叫一个漂亮。

哎呀，说了这么多，总结一下哈。

jgj 51-2002 轻骨料混凝土技术规程
简体中文：
JGJ 51-2002轻骨料混凝土技术规程是中国国家标准中关于轻骨料混凝土的技术要求和测试方法的规定。

轻骨料混凝土又被称为轻质骨料混凝土，是一种以骨料为主要成分的混凝土材料，具有较低的密度和重量。

根据规程的要求，轻骨料混凝土的密度应在轻质混凝土范围内，并且其重量应符合规定的参数要求。

规程还规定了轻骨料混凝土的强度等级、骨料的种类与性能和混凝土的施工流程等方面的要求。

轻骨料混凝土的主要优点是其重量轻，密度低。

这使得它在一些需要减轻结构负荷的建筑项目中得到广泛应用。

同时，由于轻骨料混凝土的导热系数低，提供了很好的隔热性能，适用于一些保温要求较高的区域。

规程进一步给出了轻骨料混凝土的配合比例和施工工艺等方面的指导。

其中包括轻骨料的种类和用量、水泥用量、混凝土搅拌时间和工艺等。

这些要求是为了保证轻骨料混凝土的质量和工程的可靠性。

根据规程，轻骨料混凝土还需要进行一系列的性能测试。

例如，规程要求对混凝土的抗压强度、抗拉强度和导热系数等进行测试。

这些测试可以评估混凝土的质量和性能。

此外，规程还包括了对轻骨料混凝土施工期间需要遵循的安全措施和环境保护要求。

这些措施旨在保障施工人员的安全和减少对周围环境的污染。

总之，JGJ 51-2002轻骨料混凝土技术规程通过对轻骨料混凝土的技术要求和测试方法的规定，确保了轻骨料混凝土在工程实践中的质量和可靠性。

同时，规程还对施工过程中的安全和环境保护做出了相应要求，为轻骨料混凝土的应用提供了指导。

轻骨料混凝土现场拌制工艺标准（419-1996）范围本工艺标准规定了轻骨料混凝土现场拌制的施工准备、操作工艺、质量标准和质量验收资料等。

本工艺标准适用于工业与民用建筑的轻骨料混凝土的现场拌制。

施工准备2.1 材料及主要机具：2.1.1 水泥：水泥的品种、标号、厂别及牌号应符合混凝土配合比通知单的要求。

水泥应有出厂合格证及进场试验报色。

2.1.2 砂：砂的粒径及产地应符合混凝土配合比通知单的要求。

砂中含泥量；当混凝上强度等级≥C30时，其含泥量应≤3%；混凝土强度等级<C30时，其含泥量应≤5%。

砂中泥块的含量（大于5mm的纯泥）：当混凝土强度等级≥C30时，应<1%；混凝土强度等级<C30时，应≤2%。

砂应有试验报告单。

2.1.3 轻粗细骨料：轻粗细骨料（陶粒或浮石等）的品种、粒径、产地应符合混凝土配合比通知单的要求。

轻粗细骨料应有出厂质量证明书和进场试验报告。

必须试验的项目有：粗细骨料筛分析试验；粗细骨料堆积密度；粗骨料筒压强度；粗骨料吸水率试验。

轻粗骨料的级配应符合表4-30的要求，其自然级配的空隙率不应大于50%。

其最大粒径不宜大于20mm。

其含泥量不大于2%。

轻粗骨科的级配表4-30筛孔尺寸dmin(5) 1/2dmax(10) dmax(20) 2dmax(2×20)圆球型的及单一粒级累积筛余≥90 不规定≤10 0普通型的混合级配按重量计≥90 30～70 ≤10 0碎石型的混合级配(%) ≥90 40～60 ≤10 0轻砂细度模数不宜大于4.0，其大于5mm的累计筛余量不宜大于10%（按重量计）。

轻粗细骨料的堆积密度，轻粗骨料的筒压强度及强度等级应符合设计要求。

轻砂和天然轻粗骨料的吸水率不做规定；其它轻粗骨料的吸水率1h不大于22%。

2.1.4 水：宜采用饮用水。

其它水质必须符合《混凝土拌合用水标准》（JGJ63一89）的规定。

2.1.5 外加剂；所用轻骨料混凝土外加剂的品种、生产厂家及牌号应符合配合比通知单的要求。

镇江科创园三期-丁卯精英公寓配套用房项目十项新技术应用总结之轻骨料混凝土应用技术二0一三年十二月目录一、工程概况 (2)二、项目应用新技术概况 (2)三、施工工艺 (2)1、施工准备 (2)2、施工方法 (2)3、施工工艺 (3)四、质量保证措施 (4)1、质量保证措施 (4)2、安全保证措施 (5)一、工程概况本工程建筑总面积为27338.5㎡，建筑层数为：地下2层、地上5层，结构形式：框架结构，使用年限为：50年，抗震设防烈度为：7.5度。

本工程质量目标位确保镇江市“金山杯”和江苏省：“扬子杯”。

二、项目应用新技术概况本工程屋面采用150mm厚轻质泡沫混凝土保温材料，地下室底板采用100mm 厚轻质泡沫混凝土材料。

本工程共使用轻质泡沫混凝土1285m³。

三、施工工艺1、施工准备1.1主要材料、设备及人员准备。

1.1.1主要材料：32.5水泥、HF30型发泡剂、水。

1.1.2主要设备：YT-40型发泡搅拌机、YT-30型泡沫混凝土输送泵、手推车、皮卷尺。

1.1.3人员准备：混凝土工8人、其他人员4人。

2、施工方法2.1配制泡沫浆体根据MLC泡沫混凝土配比和生产工艺，配制发泡浆体。

配制浆料过程发泡剂发泡过程2.2拌制水泥浆按设计选用的泡沫混凝土型号，先将定量的水加入搅拌机，再将称量好的水泥添加料投入搅拌机内搅拌，时间不少于2分钟。

将预发泡沫倒入水泥浆体的搅拌机，搅拌约6分钟，使水泥泡沫浆料达到均质化要求，即可进行现场直接浇筑或泵送浇筑。

预拌好的水泥泡沫浆料应在4小时内用完。

MLC泡沫混凝土配合比表成品干密度kg/m³50032.5复合硅酸盐水泥kg/m³450水kg/m³100植物性溶解发泡剂kg/m³203、施工工艺3.1基层处理基层面清扫干净、无积水、无垃圾现象。

3.2浇捣泡沫混凝土3.2.1将泡沫混凝土中预埋件、预留孔（水管、排水孔等）在浇筑泡沫混凝土前做好，严禁在浇筑后在保温隔热层上凿孔打洞。
