安全带固定点CAE分析

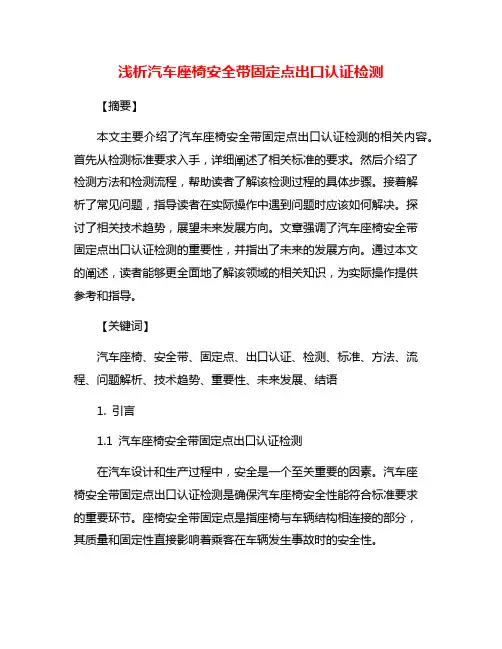

浅析汽车座椅安全带固定点出口认证检测【摘要】本文主要介绍了汽车座椅安全带固定点出口认证检测的相关内容。

首先从检测标准要求入手，详细阐述了相关标准的要求。

然后介绍了检测方法和检测流程，帮助读者了解该检测过程的具体步骤。

接着解析了常见问题，指导读者在实际操作中遇到问题时应该如何解决。

探讨了相关技术趋势，展望未来发展方向。

文章强调了汽车座椅安全带固定点出口认证检测的重要性，并指出了未来的发展方向。

通过本文的阐述，读者能够更全面地了解该领域的相关知识，为实际操作提供参考和指导。

【关键词】汽车座椅、安全带、固定点、出口认证、检测、标准、方法、流程、问题解析、技术趋势、重要性、未来发展、结语1. 引言1.1 汽车座椅安全带固定点出口认证检测在汽车设计和生产过程中，安全是一个至关重要的因素。

汽车座椅安全带固定点出口认证检测是确保汽车座椅安全性能符合标准要求的重要环节。

座椅安全带固定点是指座椅与车辆结构相连接的部分，其质量和固定性直接影响着乘客在车辆发生事故时的安全性。

汽车座椅安全带固定点出口认证检测通过对座椅安全带固定点的结构、材料、连接方式等方面进行检测和评估，以确保其符合相关的国家和行业标准。

这项检测工作对于保障乘客乘坐汽车时的安全具有重要意义，也是汽车生产企业必须严格执行的标准之一。

随着汽车产业的不断发展和技术的日益更新换代，汽车座椅安全带固定点出口认证检测也在不断完善和提升。

各国相关机构和汽车行业组织也在积极探索更先进的检测方法和技术，以确保汽车座椅安全性能达到更高的标准。

只有不断加强座椅安全带固定点出口认证检测工作，才能更好地保障乘客的安全，促进汽车行业的健康发展。

2. 正文2.1 检测标准要求在进行汽车座椅安全带固定点出口认证检测时，检测标准是至关重要的。

检测标准要求涵盖了各种不同方面的内容，以确保汽车座椅安全带固定点的质量和安全性达到国家标准。

检测标准要求对汽车座椅安全带固定点的设计和材料进行严格要求。

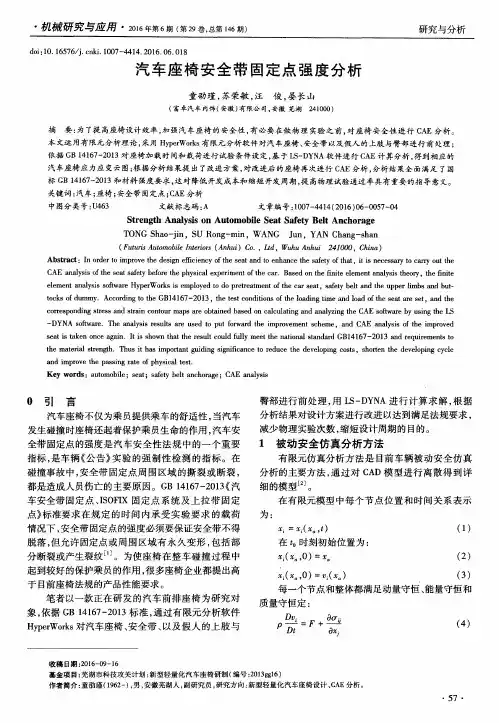

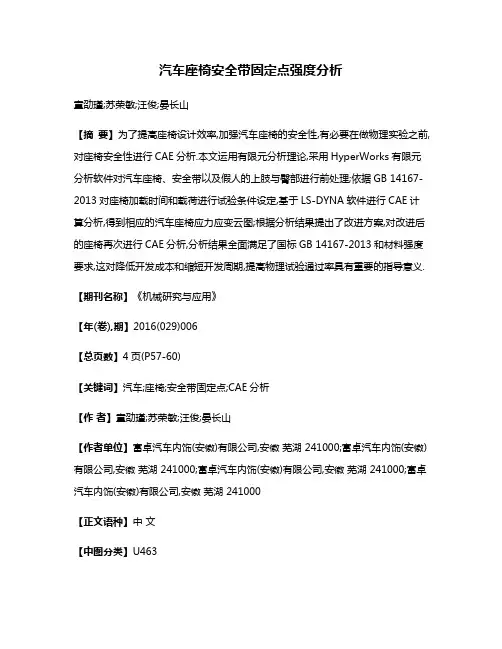

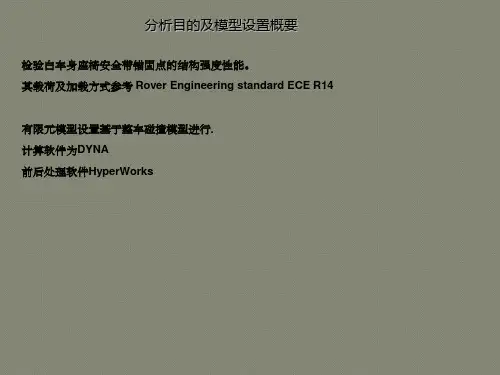

汽车座椅安全带固定点强度分析童劭瑾;苏荣敏;汪俊;晏长山【摘要】为了提高座椅设计效率,加强汽车座椅的安全性,有必要在做物理实验之前,对座椅安全性进行CAE分析.本文运用有限元分析理论,采用HyperWorks有限元分析软件对汽车座椅、安全带以及假人的上肢与臀部进行前处理;依据GB 14167-2013对座椅加载时间和载荷进行试验条件设定,基于LS-DYNA软件进行CAE计算分析,得到相应的汽车座椅应力应变云图;根据分析结果提出了改进方案,对改进后的座椅再次进行CAE分析,分析结果全面满足了国标GB 14167-2013和材料强度要求,这对降低开发成本和缩短开发周期,提高物理试验通过率具有重要的指导意义.【期刊名称】《机械研究与应用》【年(卷),期】2016(029)006【总页数】4页(P57-60)【关键词】汽车;座椅;安全带固定点;CAE分析【作者】童劭瑾;苏荣敏;汪俊;晏长山【作者单位】富卓汽车内饰(安徽)有限公司,安徽芜湖 241000;富卓汽车内饰(安徽)有限公司,安徽芜湖 241000;富卓汽车内饰(安徽)有限公司,安徽芜湖 241000;富卓汽车内饰(安徽)有限公司,安徽芜湖 241000【正文语种】中文【中图分类】U463汽车座椅不仅为乘员提供乘车的舒适性，当汽车发生碰撞时座椅还起着保护乘员生命的作用，汽车安全带固定点的强度是汽车安全性法规中的一个重要指标，是车辆《公告》实验的强制性检测的指标。

在碰撞事故中，安全带固定点周围区域的撕裂或断裂，都是造成人员伤亡的主要原因。

GB 14167-2013《汽车安全带固定点、ISOFIX固定点系统及上拉带固定点》标准要求在规定的时间内承受实验要求的载荷情况下，安全带固定点的强度必须要保证安全带不得脱落，但允许固定点或周围区域有永久变形，包括部分断裂或产生裂纹[1]。

为使座椅在整车碰撞过程中起到较好的保护乘员的作用，很多座椅企业都提出高于目前座椅法规的产品性能要求。

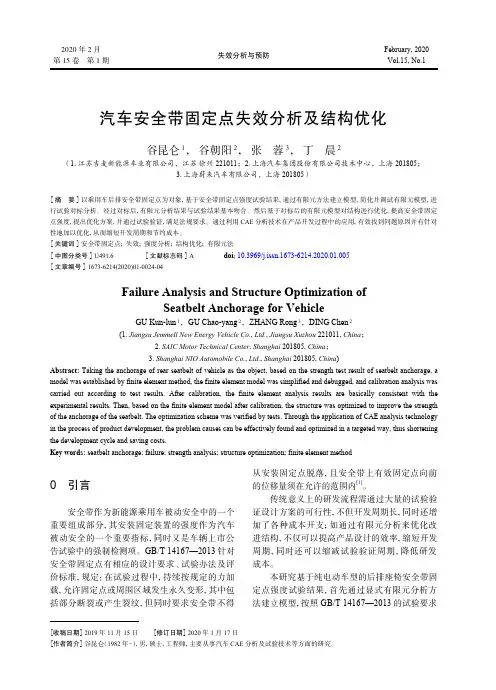

汽车安全带固定点失效分析及结构优化谷昆仑 1， 谷朝阳 2， 张 蓉 3， 丁 晨 2（1. 江苏吉麦新能源车业有限公司，江苏 徐州 221011；2. 上海汽车集团股份有限公司技术中心，上海 201805；3. 上海蔚来汽车有限公司，上海 201805）[摘　要]以乘用车后排安全带固定点为对象，基于安全带固定点强度试验结果，通过有限元方法建立模型，简化并调试有限元模型，进行试验对标分析。

经过对标后，有限元分析结果与试验结果基本吻合。

然后基于对标后的有限元模型对结构进行优化，提高安全带固定点强度，提出优化方案，并通过试验验证，满足法规要求。

通过利用CAE 分析技术在产品开发过程中的应用，有效找到问题原因并有针对性地加以优化，从而缩短开发周期和节约成本。

[关键词]安全带固定点； 失效； 强度分析； 结构优化； 有限元法[中图分类号] U491.6 [文献标志码] A doi ：10.3969/j.issn.1673-6214.2020.01.005[文章编号] 1673-6214(2020)01-0024-04Failure Analysis and Structure Optimization ofSeatbelt Anchorage for VehicleGU Kun-lun 1，GU Chao-yang 2，ZHANG Rong 3，DING Chen 2(1. Jiangsu Jemmell New Energy Vehicle Co., Ltd., Jiangsu Xuzhou 221011, China ；2. SAIC Motor Technical Center , Shanghai 201805, China ；3. Shanghai NIO Automobile Co., Ltd., Shanghai 201805, China )Abstract: Taking the anchorage of rear seatbelt of vehicle as the object, based on the strength test result of seatbelt anchorage, a model was established by finite element method, the finite element model was simplified and debugged, and calibration analysis was carried out according to test results. After calibration, the finite element analysis results are basically consistent with the experimental results. Then, based on the finite element model after calibration, the structure was optimized to improve the strength of the anchorage of the seatbelt. The optimization scheme was verified by tests. Through the application of CAE analysis technology in the process of product development, the problem causes can be effectively found and optimized in a targeted way, thus shortening the development cycle and saving costs.Key words: seatbelt anchorage; failure; strength analysis; structure optimization; finite element method0　引言安全带作为新能源乘用车被动安全中的一个重要组成部分，其安装固定装置的强度作为汽车被动安全的一个重要指标，同时又是车辆上市公告试验中的强制检测项。

汽车座椅安全带固定点强度分析摘要：汽车座椅靠背有支撑乘员背部的作用，在舒适性评价中有很高的占比，由于靠背远离固定点，且靠背与固定点之间存在多个调节机构，如高调四连杆、靠背调角器、水平调节滑轨等，导致靠背受到震动易产生晃动，对于不同座椅，产生晃动的震动波形也不同。

针对靠背晃动问题综合考虑可行性、工艺性及成本等因素，选取高调四连杆作为研究对象，解决该问题，并提供一种该问题的解决思路。

关键词：汽车座椅；安全带；固定点；强度分析引言汽车座椅是汽车安全件的重要组成部分之一，它不仅可以给乘员提供支撑，还具有保护乘员避免或减少伤害的作用。

汽车座椅安全带固定点试验是车辆《公告》强制性试验项目。

在车辆发生碰撞事故时，如果安全带固定点强度不满足法规要求，则安全带固定点周围区域的撕裂或断裂是会造成人员伤亡。

为使座椅在整车碰撞过程中起到更好的保护作用，许多座椅企业会设计高于法规标准要求的性能产品。

一、汽车座椅概述乘坐汽车的舒适性分静态和动态两个场景。

静态舒适性主要取决于座椅的设计是否符合“人体工程学”。

简单来说，运用“人体工程学”提升座椅的舒适性可以总结为三个要点：座椅设计参考人体测量学数据；座椅具有可调节性，满足不同体型人群需求；座椅的位置与空间相协调。

此外，座椅不宜过软，过软的座椅不仅会对尾椎造成过大压力，导致损伤脊椎健康，还会压迫腿部，不利于血液循环。

以荣获J.D.Power2021大型MPV座椅质量第一的广汽传祺M8的座椅为例，安道拓基于人体工程学设计了高度贴合人体的座椅造型，使得人体与座椅之间的接触面积最大化，并采用多密度多硬度的泡沫给予乘坐者最有力的支撑。

同样在各系细分市场摘得座椅质量冠亚军的福特福克斯和小鹏G3i的座椅亦是如此。

安道拓不仅使得座椅兼具包裹性和支撑性，同时还配备电动腰托，使得不同身形的人群都能调节到最适合自己的支撑点。

蔚来赫赫有名的“女王副驾”同样来自安道拓。

“女王副驾”的座椅配备腿托和脚托，可以说是从上到下都提供舒适的包裹性。

关于汽车安全带的固定点强度分析摘要：为了进行汽车安全带固定点强度分析，运用有限元分析软件Hypermesh建立白车身、座椅、安全带、人体模块有限元模型。

采用LS-DYNA的显式积分法进行求解，按照国家标准设置规定的载荷，分析结构通过标准的可能性。

验证了运用有限元显式积分分析汽车安全带固定点强度的方法。

关键词：汽车；安全带；固定点；强度引言GB14167－2013《汽车安全带固定点、ISOFIX固定点系统及上拉带固定点》规定中要求，在规定的时间内承受试验要求的载荷情况下，安全带固定点的强度必须要保证安全带不会出现脱落的情况，但允许固定点或者周围区域产生永久变形或者裂纹，且规定安全带上固定点在受力方向的位移不得超过一定的范围。

本文基于此，以国内某车型为例，对安全带固定点的强度进行CAE分析，期望这些分析总结能为汽车车身正向开发提供参考依据。

1 安全带固定点实体模型安全带固定点强度分析的第一步是建立合理的几何模型，表面上理解似乎建立与此相应的整车结构模型要好一些，但不尽然．本研究中基于：①模型复杂、工作量大（计算机时、建模）、周期长；②边界、载荷考虑因素多反倒不利于分析等，采用局部结构几何模型对微型货车安全带固定点强度进行了优化设计分析，大大减轻了建模和计算的工作量。

在考虑与安全带固定点强度相关的驾驶室有关部件和结构之后，用CAD软件UG （Unigraphic）建立了分析腰带固定点强度的几何模型。

其中：驾驶室后围-横梁几何模型由后围、上横梁板、下横梁板以及上、下横梁之间的加强板4个部件所组成．这些部件之间都是以焊接的方式相连接的。

2 有限元模型的建立想要对安全带固定点强度进行分析，首先要创建合理的有限元模型。

由于考虑到整车结构太大，计算机的配置有限，在仿真的过程中应适当的减小分析模型。

白车身的有限元模型采用壳单元建立，与座椅模型、安全带系统组件、上下人体模块进行装配，白车身模型不带挡风玻璃和侧围玻璃。

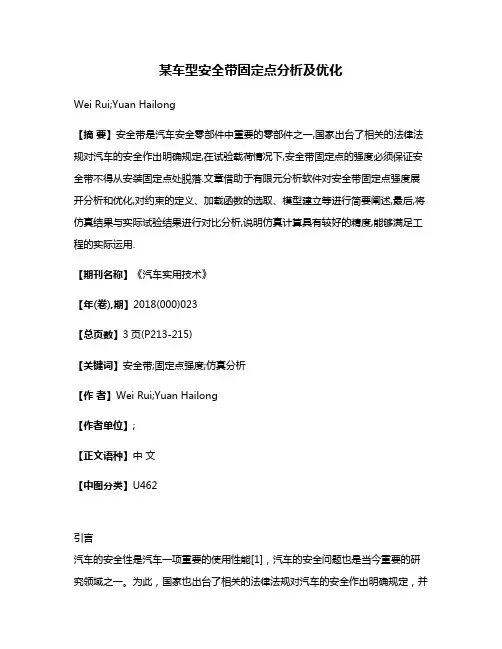

某车型安全带固定点分析及优化Wei Rui;Yuan Hailong【摘要】安全带是汽车安全零部件中重要的零部件之一,国家出台了相关的法律法规对汽车的安全作出明确规定,在试验载荷情况下,安全带固定点的强度必须保证安全带不得从安装固定点处脱落.文章借助于有限元分析软件对安全带固定点强度展开分析和优化,对约束的定义、加载函数的选取、模型建立等进行简要阐述,最后,将仿真结果与实际试验结果进行对比分析,说明仿真计算具有较好的精度,能够满足工程的实际运用.【期刊名称】《汽车实用技术》【年(卷),期】2018(000)023【总页数】3页(P213-215)【关键词】安全带;固定点强度;仿真分析【作者】Wei Rui;Yuan Hailong【作者单位】;【正文语种】中文【中图分类】U462引言汽车的安全性是汽车一项重要的使用性能[1]，汽车的安全问题也是当今重要的研究领域之一。

为此，国家也出台了相关的法律法规对汽车的安全作出明确规定，并将汽车部分安全性能列为强制检测的法规项。

其中，安全带作为汽车被动安全的一个重要组成部分，其安全带固定点强度设计必须满足法规要求。

本文以某车型作为研究对象，借助于有限元的方法对某车型的安全带固定点强度进行分析，合理的建立模型、边界的处理、切合实际的对比分析，优化和改进结构，得到较好的效果。

同时将仿真与试验进行对比，得出仿真计算可以得到较好的精度，并且满足工程实际应用的要求。

1 分析模型的建立合理的建立有限元模型对于分析来说至关重要，不但可以减少模型求解对计算资源的需求，减少计算时间，而且可以提高工作效率。

故采用显式计算方法[2]和部分车身模型简化建模的方法来建立安全带固定点强度计算模型，从而大大的降低了建模和计算所需要的时间。

同时借助于有限元分析前处理软件 Hypermesh和Primer建立某车型双人座椅的安全带固定点强度仿真模型。

1.1 模型的建立某车型的白车身有限元模型采用壳单元建立，模型约有39万个单元，40万个节点。

Reports汽车工业研究·季刊2020年第3期某车型安全带固定点强度分析及结构优化▶◀……………………………………………………………………………谷昆仑郝朝利程啸引言随着我国汽车行业设计制造水平和大众消费水平的不断提高，人们对整车被动安全性能的要求越来越高。

安全带是汽车被动安全中的一个重要组成部分，其安装固定点的强度既是被动安全的一个关键指标，同时又是车辆公告试验强制检查项目。

GB14167-2013针对安全带固定点有专门的具体的设计要求、试验方法和评价标准。

法规要求：在规定的时间内，持续按规定的力加载，允许固定点或周围区域有永久变形，包括部分断裂或产生裂纹，安全带不得从安装固定点脱落，并且上部有效固定点向前位移不得超过允许的范围[1]。

传统的开发流程通过大量的试验反向验证设计的正确性，不仅开发周期长，还增加了设计成本；通过仿真分析来改进结构，可以提高产品设计效率，缩短开发周期，减少试验次数，降低设计成本。

本文基于公司自主研发的某款乘用车后排座椅安全带固定点，使用显式有限元分析方法，按照GB14167-2013的试验要求加载，对安全带固定点强度进行CAE分析，为结构设计及优化提供依据。

有限元模型基于三维软件CATIA 完成汽车后排座椅、安全带、假人上肢和臀部的几何建模，截取白车身部分模型，通过前处理软件搭建有限元模型[2,3]；有限元模型的零部件主要网格尺寸的大小为5mm ，同时为了提高CAE 分析的精度，对安全带固定点的关键受力区域的网格进行细化，并使用全积分单元；对白车身相关的钣金件采用shell 单元建立白车身有限元模型，焊点采用MAT100材料的HEXA 单元进行模拟，安全带固定点处的螺栓采用实体单元模拟，其余处的螺栓采用Rigid 单元进行模拟。

根据各组件之间的实际接触情况，在仿真模型里定义相应的图1后排安全带固定点强度有限元模型35Reports汽车工业研究·季刊2020年第3期接触关系，包括板件之间的自接触、焊点与板件间的绑定、人体模块与安全带、螺栓与板件之间的面面接触等[4,5]。

收稿日期：２０１９－１１－２１作者简介：李君杰（１９８９ ），男，硕士，工程师，研究方向为汽车被动安全㊂Ｅ⁃ｍａｉｌ：ｌｉｊｕｎｊｉｅ＠ｃａｔａｒｃ ａｃ ｃｎ㊂ＤＯＩ：１０ １９４６６／ｊ ｃｎｋｉ １６７４－１９８６ ２０２０ ０４ ００６基于后排乘员胸压的安全带固定点位置分析李君杰，臧晨，张亚军（中国汽车技术研究中心有限公司，天津３００３００）摘要：通过统计分析整车试验中第二排乘员安全带上固定点位置情况，阐述安全带上固定点位置对假人胸压的影响，为新车型第二排安全带上固定点布置提供参考依据㊂统计结果与ＣＡＥ仿真分析表明：布置安全带上固定点位置时，其Ｚ向相对于假人Ｈ点越高，Ｙ向相对于假人越近，越有助于假人胸部的保护；而对于Ｘ向，其响应为Ｕ形变化趋势，需考虑最佳布置范围㊂关键词：后排女性假人；胸部伤害；安全带固定点；统计分析；ＣＡＥ仿真分析中图分类号：Ｕ４６７ＡｎａｌｙｓｉｓｏｆＢｅｌｔＦｉｘｉｎｇＰｏｓｉｔｉｏｎＢａｓｅｄｏｎＣｈｅｓｔＩｎｊｕｒｙｏｆＲｅａｒＯｃｃｕｐａｎｔＬＩＪｕｎｊｉｅ，ＺＡＮＧＣｈｅｎ，ＺＨＡＮＧＹａｊｕｎ（ＣｈｉｎａＡｕｔｏｍｏｔｉｖｅＴｅｃｈｎｏｌｏｇｙ＆ＲｅｓｅａｒｃｈＣｅｎｔｅｒＣｏ．，Ｌｔｄ．，Ｔｉａｎｊｉｎ３００３００，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｂｙｓｔａｔｉｓｔｉｃａｌｌｙａｎａｌｙｚｅｔｈｅｐｏｓｉｔｉｏｎｏｆｔｈｅｓｅａｔｂｅｌｔｆｉｘｅｄｐｏｉｎｔｏｆｔｈｅｓｅｃｏｎｄｒｏｗｐａｓｓｅｎｇｅｒｓｉｎｔｈｅｖｅｈｉｃｌｅｔｅｓｔ，ｔｈｅｉｎｆｌｕｅｎｃｅｏｆｔｈｅｆｉｘｅｄｐｏｉｎｔｐｏｓｉｔｉｏｎｏｎｔｈｅｃｈｅｓｔｐｒｅｓｓｕｒｅｏｆｔｈｅｄｕｍｍｙｗａｓｉｌｌｕｓｔｒａｔｅｄ，ｓｏａｓｔｏｐｒｏｖｉｄｅａｒｅｆｅｒｅｎｃｅｆｏｒｔｈｅａｒｒａｎｇｅｍｅｎｔｏｆｔｈｅｆｉｘｅｄｐｏｉｎｔｐｏｓｉｔｉｏｎｏｆｔｈｅｎｅｗｖｅｈｉｃｌｅ．ＴｈｅｓｔａｔｉｓｔｉｃａｌｒｅｓｕｌｔｓａｎｄＣＡＥｓｉｍｕｌａｔｉｏｎｒｅｓｕｌｔｓｓｈｏｗｔｈａｔｗｈｅｎｔｈｅｆｉｘｅｄｐｏｉｎｔｐｏｓｉｔｉｏｎｏｎｔｈｅｓｅａｔｂｅｌｔｉｓａｒｒａｎｇｅｄ，ｔｈｅｈｉｇｈｅｒｔｈｅＺｄｉｒｅｃｔｉｏｎｉｓｗｉｔｈｒｅｓｐｅｃｔｔｏｔｈｅｄｕｍｍｙＨｐｏｉｎｔ，ａｎｄｔｈｅｃｌｏｓｅｒｔｈｅＹｄｉｒｅｃｔｉｏｎｉｓｔｏｔｈｅｄｕｍｍｙ，ｔｈｅｍｏｒｅｔｈｅｐｒｏｔｅｃｔｉｏｎｔｏｔｈｅｄｕｍｍｙ ｓｃｈｅｓｔｉｓ；ｆｏｒｔｈｅＸｄｉｒｅｃｔｉｏｎ，ｔｈｅｒｅｓｐｏｎｓｅｉｓａＵ⁃ｓｈａｐｅｄｔｒｅｎｄａｎｄｔｈｅｏｐｔｉｍａｌｒａｎｇｅｏｆｐｌａｃｅｍｅｎｔｎｅｅｄｓｔｏｂｅｃｏｎｓｉｄｅｒｅｄ．Ｋｅｙｗｏｒｄｓ：Ｒｅａｒｆｅｍａｌｅｄｕｍｍｙ；Ｃｈｅｓｔｉｎｊｕｒｙ；Ｂｅｌｔｆｉｘｉｎｇｐｏｉｎｔ；Ｓｔａｔｉｓｔｉｃａｌａｎａｌｙｓｉｓ；ＣＡＥｓｉｍｕｌａｔｉｏｎａｎａｌｙｓｉｓ０㊀引言自从２０１２版Ｃ－ＮＣＡＰ增加对第二排女性假人伤害考察后，降低第二排乘员伤害成为整车碰撞安全开发中重要的一部分；２０１５版Ｃ－ＮＣＡＰ增加对第二排女性假人发生下潜情况的罚分；２０１８版Ｃ－ＮＣＡＰ更是增加了第二排女性假人的得分占比㊂从Ｃ－ＮＣＡＰ的发展趋势可以看出，我国汽车安全领域正在逐渐增加对后排乘员保护的重视㊂根据公安部交管局数据显示：截至２０１９年上半年，我国汽车保有量２ ５亿辆，私家车１ ９８亿辆，城市拥堵不断，同时全社会交通安全问题日益突出㊂据国家统计局数据显示，２０１７年全国发生交通事故总数２０３０４９起，直接造成财产损失１２１３１１万元，导致２０９６５４人受伤，６３７７２人死亡［１］㊂２０１７年日本警视厅曾经出具过一份调查，指出汽车交通事故中的死亡率分布情况［２］，驾驶座为０ ３２％，副驾驶座为０ ２７％，后座则高达０ ３６％㊂这则消息的公布，不禁让驾乘人员更加重视后排乘员安全保护情况，但是，后排乘员保护配置情况远远不如前排完善，每年在交通事故中死亡的后排乘员人数约１万人［３］，因此，现有后排约束系统配置的保护效率是否能够充分发挥显得尤为重要㊂在整车试验过程中，存在一个比较常见的现象，即后排安全带上固定点布置不合理，最终导致后排假人胸压异常增大㊂究其原因，就是在前期设计中，安全设计工程师对于安全带上固定点的布置位置缺乏参考依据，通常仅满足 机动车乘员用安全带㊁约束系统㊁儿童约束系统和ＩＳＯＦＩＸ儿童约束系统 这个法规［４］要求而已，进而其布置位置设计不合理㊂为此，合理布置安全带上固定点位置成为必然㊂本文作者根据对１０款车型后排安全带上固定点位置的布置情况进行统计分析，加上ＣＡＥ仿真验证，得出安全带上固定点布置建议，以减小由于安全带上固定点设计不合理对后排假人胸部伤害的不良影响㊂１㊀安全带固定点位置不佳产生的影响根据Ｃ－ＮＣＡＰ２０１８版评分体系［５］，某车型整车试验数据显示，后排女性假人胸部伤害较大，得分较低，最后导致女性假人的总体评价成绩较低㊂通过检查试验后高速录像发现：在试验过程中，后排假人左侧肩部区域出现受力集中的现象，其运动姿态明显异常㊂后经详细分析及仿真再现碰撞过程中假人的运动情况，发现安全带肩带存在滑落假人肩部的现象，进而带动安全带包络向下接触假人下胸部位置，胸压伤害加重㊂很明显，试验中的车辆，其后排安全带上固定点位置偏低，直接造成碰撞过程中安全带作用的不稳定性，安全带未能充分发挥对假人胸部的保护性能，如图１所示㊂图１㊀安全带上固定点位置偏低的影响示意２　安全带上固定点布置位置统计分析２ １㊀实车安全带上固定点位置布置统计本文作者对１０款不同型号的车型安全带上固定点位置进行统计，因涉及不同车型，为方便对比分析，目标值采用安全带上固定点坐标与后排女性假人理论Ｈ点坐标的差值进行对比分析，如表１所示㊂表１㊀安全带上固定点与后排假人理论Ｈ点的差值ｍｍ车型编号ΔｘΔｙΔｚ车型１４０５２４７６９３车型２３４１．２１２３０７．５４５６８．１３４车型３３０１．４５４２５９．３３６５０．２５４车型４７６６．０２１６３．１７３５７６．６４５车型５４７５．２０３２２５．４３１５２７．５９７车型６３６２２４３５２４车型７２９２．８８２７２．３２６０２．３６１０１车型８２８４．７６２８９．１８５６１２．５９８车型９４４１１８９５３７车型１０３５４１７８４９９．５２ ２㊀安全带上固定点不同坐标下伤害值变化根据安全带上固定点３个不同方向的坐标值，对比实车碰撞结果中后排女性假人胸部伤害及得分情况㊂首先，根据Ｚ方向的坐标情况，进行对比分析，如表２所示㊂表２㊀安全带上固定点Ｚ方向差值对应后排假人胸部伤害情况车型编号Δｚ／ｍｍ胸部压缩量／ｍｍ得分６５２４４６．６９０．１５５２７．５９７４２．６６０．４２４５６０３４．８１．０６２５６８．１３４３４．８５１．０５４７６０２．３６１０１３４．１１．１２８６１２．５９８２８１．６３６５０．２５４２４．７８１．８６１６９３２６．７５１．７９５３７１８．１１２１０４９９．５２８．７５８１．５４㊀㊀根据安全带上固定点与后排女性假人Ｈ点Ｚ方向的差值，对车型１ 车型８进行排序（固定点位于Ｃ柱上，Ｚ向位移差由小到大），得出伤害值的变化规律㊂不难发现：随着安全带上固定点位置的提高，后排女性假人胸部压缩量有明显减小的变化趋势，相应得分提高，呈线性变化关系㊂车型９和车型１０第二排安全带上固定点位于座椅靠背上，所以Ｚ向差值较小，但二者的变化，依然遵循上述规律㊂文献［６］中指出：安全带Ｄ环偏下㊁偏后导致安全带对假人胸部的约束偏强，对假人腰部的约束偏弱，假人胸部刚度偏低㊂这与表２中车型１ 车型８的变化规律相对应㊂但随后文中又提出，Ｄ环位置布置在Ｃ柱上要好于布置在座椅靠背上［６］㊂通过观察试验车型９和车型１０不难发现， Ｄ环位置布置在Ｃ柱上要好于布置在座椅靠背上 的结论存在一定的可推敲性，安全带固定点Ｙ向距离是否影响后排女性假人胸部伤害，值得进一步分析㊂根据安全带上固定点与后排女性假人Ｈ点Ｙ方向的差值，对车型１ 车型１０实车碰撞结果中后排女性假人胸部伤害及得分情况进行对比分析，如表３所示：随着安全带上固定点与后排女性假人Ｈ点Ｙ方向的差值变化，假人胸部伤害不是明显的线性变化关系，但随Δｙ的增大，整个伤害趋势走向呈现逐渐上升的趋势，如图２所示㊂表３㊀安全带上固定点Ｙ方向差值对应后排假人胸部伤害情况车型编号Δｙ／ｍｍ胸部压缩量／ｍｍ得分５２２５．４３１４２．６６０．４２６２４３４６．６９０．１１２４７２６．７５１．７３２５９．３３２４．７８１．８６７２７２．３２３４．１１．１２８２８９．１８５２８１．６２３０７．５４３４．８５１．０５４４２２３３４．８１．０６９１８９１８．１１２１０１７８２８．７５８１．５４图２㊀安全带上固定点Ｙ方向变化对应胸部伤害变化车型９和车型１０第二排安全带上固定点位于座椅靠背上；车型４后排安全带固定点位于Ｃ柱与后风窗横梁交点位置，介于Ｃ柱和座椅靠背的中间位置，车型４安全带固定点位置如图３所示㊂所以，无论第二排安全带固定点是布置在Ｃ柱上，还是布置在座椅靠背附近，均需要充分考虑安全带上固定点Ｙ向距离，以减小因安全带布置因素对假人胸部伤害的不良影响㊂由于安全带上固定点位于座椅靠背附近时，其Ｘ向受到座椅靠背上边缘的限制，研究意义不大，所以对于Δｘ，文中只分析第二排安全带上固定点位于Ｃ柱的情况，如表４所示㊂图３㊀车型４安全带上固定点位置表４㊀安全带上固定点Ｘ方向差值对应后排假人胸部伤害情况车型编号Δｘ／ｍｍ胸部压缩量／ｍｍ得分８２８４．７６２８１．６７２９２．８８３４．１１．１２３３０１．４５４２４．７８１．８６２３４１．２１２３４．８５１．０５４６３６２４６．６９０．１１４０５２６．７５１．７５４７５．２０３４２．６６０．４２㊀㊀由表４可知：随着安全带上固定点与后排女性假人Ｈ点Ｘ方向差值的增大，假人胸部伤害无规律性变化，但胸压伤害值较小区域集中在Δｘ较小的区域内，这表明，当Ｄ环安装位置在Ｃ柱上时，第二排安全带固定点的位置偏向前方略好，但对于此无明显规律的情况，后续还需仿真手段辅助获取进一步的变化规律㊂３　后排安全带上固定点布置位置仿真验证分析为验证上述实车试验显示的规律，同时寻求第二排安全带固定点布置范围，故进行仿真验证，观察假人胸部伤害变化规律㊂仿真验证采用简化二阶梯形波加载整车模型进行验证㊂简化二阶梯形波如图４所示㊂Δｘ㊁Δｙ㊁Δｚ的调节范围参考女性假人Ｈ点距离肩部的尺寸，如图５所示㊂图４㊀简化二阶梯形波图５㊀Ｈ点距离肩部边缘的尺寸仿真验证矩阵见表５㊂表５㊀仿真验证矩阵ｍｍＺ向距离差Δｚ胸压Ｙ向距离差Δｙ胸压Ｘ向距离差Δｘ胸压４５０３１．８４１００２３．１１２３０３３．０４５００２９．１０１５０２４．９１２８０３１．０８５５０２５．８４２００２６．２６３３０２８．７７６００２６．２６２５０２７．１２３８０２７．１４６５０２４．１０３００２８．８３４００２６．６５７００２２．７５３５０３７．６７４３０２６．３７７５０２１．６３４８０２６．６３８００１９．６６５３０２８．０９５８０２９．９７由表５可知：（１）随着第二排安全带固定点距假人Ｈ点Ｚ方向距离的增大，第二排女性假人胸部压缩量呈现减小趋势，所以Δｚ越大越有利，但是需要考虑实车安装的可行性㊂结合实车安全带固定点布置情况，得出第二排安全带上固定点Ｚ方向布置的参考范围为６００ ７００ｍｍ㊂此范围适用于安全带上固定点位于Ｃ柱上的情况，不包含安全带上固定点位于座椅靠背上的情况；（２）随着第二排安全带固定点距假人Ｈ点Ｙ方向距离的增大，第二排女性假人胸部压缩量呈现增大趋势，所以Δｙ越小越有利㊂结合实车安全带固定点布置情况，得出第二排安全带上固定点Ｙ方向布置的参考范围为１５０ ３００ｍｍ；（３）随着第二排安全带固定点距假人Ｈ点Ｘ方向距离的增大，第二排女性假人胸部压缩量呈现先减小后增大趋势，其变化规律近似Ｕ形，存在最佳可选范围，非线性变化㊂即在一定范围内，呈现出安全带上固定点越靠前㊁越有利，比如４３０５８０ｍｍ这个区域；但是超过一定范围，随着安全带上固定点继续前移，胸压反而增大，这是因为，安全带固定点过度向前，肩带更容易滑落肩部，加大安全带对假人胸部的载荷，进而加重胸部伤害，比如２３０ ４００ｍｍ这个区域㊂综合考虑两段变化规律，得出第二排安全带上固定点Ｘ方向布置的参考范围为３００ ４８０ｍｍ㊂胸部压缩量曲线变化如图６ 图９所示㊂图６㊀胸部压缩量响应Δｚ变化图７㊀胸部压缩量响应Δｙ变化图８㊀胸部压缩量响应Δｘ变化 情况１图９㊀胸部压缩量响应Δｘ变化 情况２４㊀结论通过对实车第二排安全带上固定点的布置情况进行统计，以降低第二排女性假人胸部伤害为目的，分别对安全带上固定点Ｘ㊁Ｙ㊁Ｚ三个方向与第二排女性假人Ｈ点之间的距离差进行研究，同时结合ＣＡＥ仿真验证其统计的变化规律，从中得到以下结论：（１）第二排安全带上固定点布置在Ｃ柱上时，其布置在较高位置好于较低位置㊂结合实车安全带固定点布置情况，得出第二排安全带上固定点Ｚ方向布置的参考范围为６００ ７００ｍｍ㊂（２）第二排安全带上固定点Ｙ方向接近假人的位置好于远离假人的位置㊂结合实车安全带固定点布置情况，得出第二排安全带上固定点Ｙ方向布置的参考范围为１５０ ３００ｍｍ㊂（３）第二排安全带上固定点Ｘ方向距离Δｘ线性变化，在一定范围内，安全带上固定点在Ｃ柱上靠前位置好于靠后位置，但在另一范围内，其情况相反，所以存在最优范围㊂综合考虑不同的变化规律，得出第二排安全带上固定点Ｘ方向布置的参考范围为３００ ４８０ｍｍ㊂参考文献：［１］国家统计局国家数据［ＥＢ／ＯＬ］．ｈｔｔｐ：／／ｄａｔａ．ｓｔａｔｓ．ｇｏｖ．ｃｎ／ｅａｓｙｑｕｅｒｙ．ｈｔｍ？ｃｎ＝Ｃ０１＆ｚｂ＝Ａ０Ｓ０Ｄ０２＆ｓｊ＝２０１８．［２］世界卫生组织道路交通伤害［ＥＢ／ＯＬ］．ｈｔｔｐｓ：／／ｗｗｗ．ｗｈｏ．ｉｎｔ／ｖｉｏｌｅｎｃｅ＿ｉｎｊｕｒｙ＿ｐｒｅｖｅｎｔｉｏｎ／ｒｏａｄ＿ｔｒａｆｆｉｃ／ｚｈ／．［３］吴云腾，葛如海，杨工作，等．正面碰撞下轿车后排乘员伤害的仿真研究［Ｊ］．车辆与动力技术，２０１１（３）：２２－２５．ＷＵＹＴ，ＧＥＲＨ，ＹＡＮＧＧＺ，ｅｔａｌ．Ｓｉｍｕｌａｔｉｏｎｏｎｉｎｊｕｒｙｔｏｒｅａｒｓｅａｔｐａｓｓｅｎｇｅｒｕｎｄｅｒｃａｒｆｒｏｎｔｃｒａｓｈｃｏｎｄｉｔｉｏｎ［Ｊ］．Ｖｅｈｉｃｌｅ＆ＰｏｗｅｒＴｅｃｈｎｏｌｏｇｙ，２０１１（３）：２２－２５．［４］全国汽车标准化技术委员会．机动车乘员用安全带㊁约束系统㊁儿童约束系统和ＩＳＯＦＩＸ儿童约束系统：ＧＢ１４１６６－２０１３［Ｓ］．北京：中国标准出版社，２０１３．［５］中国汽车技术研究中心有限公司．Ｃ－ＮＣＡＰ管理规则［Ｚ］，２０１８：２３－２６．［６］商恩义，乌秀春．基于女性假人胸部伤害的后排安全带固定点位置［Ｊ］．上海电机学院学报，２０１７，２０（４）：２３７－２４３．ＳＨＡＮＧＥＹ，ＷＵＸＣ．Ｆｉｘｉｎｇｐｏｓｉｔｉｏｎｏｆｒｅａｒ⁃ｒｏｗｓｅａｔｂｅｌｔｂａｓｅｄｏｎｃｈｅｓｔｉｎｊｕｒｙｏｆｆｅｍａｌｅｄｕｍｍｙ［Ｊ］．ＪｏｕｒｎａｌｏｆＳｈａｎｇｈａｉＤｉａｎｊｉＵｎｉｖｅｒｓｉｔｙ，２０１７，２０（４）：２３７－２４３．。
