手把手教你看懂暖通图纸！建筑暖通施工图的图样一般有：设计、施工说明；图例、设备材料表；平面图(风管、水管平面；设备平面)；详图(冷冻、空调机房平剖面节点平剖面)；系统图(风系统；水系统)；流程图(热力、制冷流程、空调冷热水流程)面图()；系统图(4、设备材料表设备材料表一般都要列出系统主要设备及主要材料的规格、型号、数量、具体要求。
但是表中的数量一般只作为概算估计数，不作为设备和材料的供货依据。
5、暖通平面图建筑轮廓、主要轴线、轴线尺寸、室内外地面标高、房间名称。
风管平面为双线风管、空调水管平面为单线水管；平面图上标注风管水管规格、标高及及定位尺寸；各类空调、通风设备和附件的平面位置；设备、附件、立管的编号。
6、暖通系统图小型空调系统，当平面图不能表达清楚时，绘制系统图，比例宜于平面图的尺寸关系。
通风、空调、制冷机房剖面图：绘出对应于机房平面图的设备、设备基础的竖向尺寸标高。
标注连接设备的管道尺寸；设备编号。
零部件的制作详图，施工安装使用的标准图。
二、阅读暖通工程施工图的一般程序阅读暖通施工图，应了解暖通施工图的特点，按照一定阅读程序进行阅读，这样才能比较迅速、全面地读懂图纸，以完全实现读图的意图和目标。
一套暖通施工图所包括的内容比较多，图纸往往有很多张，一般应按以下顺序依次阅读，有时还需进行相互对照阅读。
1、看图纸目录及标题栏。
了解工程名称项目内容、设计日期、工程全部冷热源→冷却水加压装置→冷却水供水管→冷却塔→冷却水回水管→仪表附件→管道标高送风系统进风口→加压风机→加压风道→送风口→风管附件排风系统出风口→排风机→排风道→室内排风口→风管附件系统图一般和平面图对照阅读，要求了解系统编号，管道的来龙去脉，管径、管道标高、设备附件的连接情况；立管上设备附件的连接数量和种类。
了解给空调管道在土建工程中的空间位置，建筑装饰所需的空间。
统计系统图上设备、附件的数量，管线的长度作为暖通工程预算和材料采购的依据。

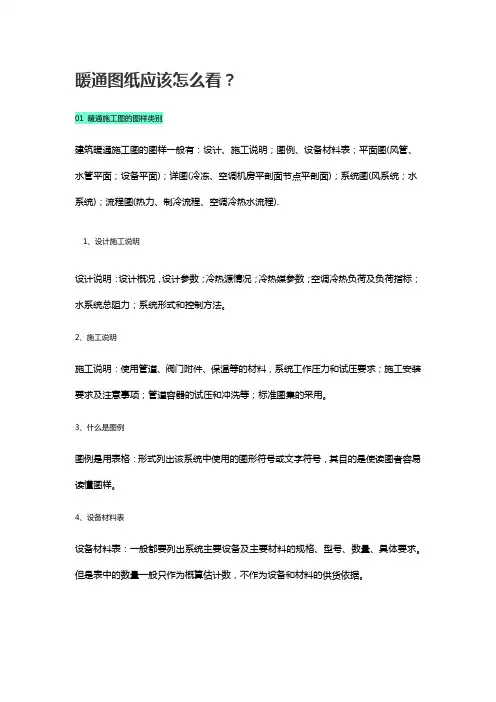

暖通图纸应该怎么看？01 暖通施工图的图样类别建筑暖通施工图的图样一般有：设计、施工说明；图例、设备材料表；平面图(风管、水管平面；设备平面)；详图(冷冻、空调机房平剖面节点平剖面)；系统图(风系统；水系统)；流程图(热力、制冷流程、空调冷热水流程).1、设计施工说明设计说明：设计概况，设计参数；冷热源情况；冷热媒参数；空调冷热负荷及负荷指标；水系统总阻力；系统形式和控制方法。
2、施工说明施工说明：使用管道、阀门附件、保温等的材料，系统工作压力和试压要求；施工安装要求及注意事项；管道容器的试压和冲洗等；标准图集的采用。
3、什么是图例图例是用表格：形式列出该系统中使用的图形符号或文字符号，其目的是使读图者容易读懂图样。
4、设备材料表设备材料表：一般都要列出系统主要设备及主要材料的规格、型号、数量、具体要求。
但是表中的数量一般只作为概算估计数，不作为设备和材料的供货依据。
5、暖通平面图暖通平面图：建筑轮廓、主要轴线、轴线尺寸、室内外地面标高、房间名称。
风管平面为双线风管、空调水管平面为单线水管；平面图上标注风管水管规格、标高及及定位尺寸；各类空调、通风设备和附件的平面位置；设备、附件、立管的编号。
6、暖通系统图暖通系统图：小型空调系统，当平面图不能表达清楚时，绘制系统图，比例宜于平面图一致，按45度或30度轴测投影绘制；系统图绘出设备、阀门、控制仪表、配件、标注介质流向、管径及设备编号、管道标高。
7、暖通系统原理图暖通系统原理图：大型空调系统，当管道系统比较复杂时，绘制流程图(包括冷热源机房流程图、冷却水流程图、通风系统流程图等)，流程图可不按比例，但管路分支应与平面图相符，管道与设备的接口方向与实际情况相符。
系统图绘出设备、阀门、控制仪表、配件、标注介质流向、管径及立管、设备编号。
8、大样图大样图：通风、空调、制冷机房大样图：绘出通风、空调、制冷设备的轮廓位置及编号，注明设备和基础距墙或轴线的尺寸；连接设备的风管、水管的位置走向；注明尺寸、标高、管径。
暖通空调专业施工图识图1.2 暖通空调专业施工图识图暖通空调专业中常用的空调工程，一般都包含冷冻水、冷却水系统和风路系统等等，其中风路系统为空调工程所独有，冷冻水、冷却水系统的识图方面的内容，基本等同于给排水工程的识图内容，故而本节对于冷冻水、冷却水系统的识图内容不再另作赘述，着重介绍风路系统和暖通空调设备、部件方面的识图内容。
1.2.1知识要点准备1. 具备建筑构造识图制图的相应基本知识。
(1) 具备建筑构造识图制图基本知识：建筑平面图、立面图、剖面图的概念及基本画法;(2) 具备建筑识图的投影关系的概念。
2. 具备画法几何的相应基本知识。
(1) 具备画法几何中轴测图的基本概念;(2) 具备将平面图转换绘制轴测图的基本能力。
3. 具备空间想象能力(1) 具备将平面图、原理图或者系统图中所表现出来的管道系统在脑海中形成立体架构的形象思维能力;(2) 具备通过文字注释和说明将简单线条、图块所表达的暖通空调专业的图例等同认识为本专业不同形态、不同参数的管道和设备。
4. 具备基本专业知识(1) 具备理解图中所出现的专业术语、名词的含义;(2) 具备了解设计选用设备的基本工作原理、工作流程;(3) 具备了解设计选用材料的基本性能和物理化学性质。
1.2.2暖通空调专业施工图识图方法1. 图纸目录图纸目录是为了在一套图纸当中能快速的查阅到需要了解的单张图纸而将立起来的一份提纲挈领的独立文件。
暖通空调专业的图纸目录也不例外，在本教材所提供的某综合楼建筑的暖通专业施工图当中，第一张图纸就是目录，见图5.6 图纸目录组成。
(1) 暖通空调工程施工图图纸目录的内容一般有：设备表、材料表、设计施工说明、平面图、原理图、系统图、大样、详图等;(与给排水工程施工图目录相同)(2) 一般因不同的设计院、设计工程师的传统和习惯不同，目录内容编制的顺序会有所差别，不过一般都会按照：说明——平面图——系统、原理图——大样、详图的基本顺序进行编排;(与给排水工程施工图目录相同)(3) 图纸目录内容大致都会体现：设计单位、建设单位、项目名称、图纸阶段(方案、初步设计、施工图等)、整套图号、页数、序号、名称、单张图号、标准或复用图号、折2#图张数、备注、制表、校核、审核等内容，上述内容编制的顺序会有所差别，不过一般都会按照：说明——平面图——系统、原理图——大样、详图的基本顺序进行编排;(与给排水工程施工图目录相同)。
暖通空调工程施工图识读暖通空调工程施工图的有关规定：GB/T50114－2010暖通空调制图标准。
一、图线及其含义：1）线宽组为b、0.5b、0.35b；2）含义。
二、比例：三、常用图例采暖施工图：（一）采暖系统的分类与组成：供暖系统组成：热媒制备（热源）、热媒输送、热媒利用；按供热范围可分为：局部供暖系统、集中供暖；散热方式可分为：对流和辐射供暖二种。
集中供暖系统由三部分组成：热源、热力网（供热管线系统）、热用户（供热、通风空调、热水供应）。
采暖系统的基本形式：室内采暖施工图：室内采暖施工图，是指建筑物内采暖管道的平面图、管道系统图、详图等。
采暖管道、散热器和附件示意性地画在给定的建筑平面图上，系统图则反映系统的全貌，反映出管道与散热器的连接。
（一)采暖设计说明书（二)平面图的识读1.室内供暖平面图分为：2.室内供暖平面图的识读：（1）查明建筑物内散热器的平面位置、种类、片数以及散热器的安装方式。
（2）了解水平干管的布置方式，干管上的阀门、固定支架、补偿器等的平面位置和型号，以及干管的管径。
（3）查清系统立管数量和布置位置。
（4）在热水采暖系统平面图上还标有膨胀水箱、集气罐等设备的位置、型号以及设备上连接管道的平面布置和管道直径。
（5）在蒸汽采暖系统平面图上还标有疏水装置的平面位置、规格尺寸等。
（6）查明热媒入口及入口地沟情况。
（二)平面图的识读图片-底层平面图的识读图片-二层平面图的识读图片-三层平面图的识读图片-四层（三)系统图的识读采暖系统轴测图表示热媒入口至出口的采暖管道、散热设备、主要附件的空间位置和相互关系。
系统轴测图一般为斜等测图。
识读时要掌握的主要内容和注意事项如下：（1）查明管道系统的连接，各段管路的管径大小、坡度、坡向、水平管道和设备的标高，以及立管编号等。
（2）了解散热器的类型、规格及片数。
（3）注意查清其他附件与设备在系统中的位置，凡注明规格尺寸者，都要与平面图和材料表等进行核对（4）查明热媒入口处各种设备、附件、仪表、阀门之间的关系，同时搞清热媒来源、流向、坡度、标高、管径等，如有节点详图时要查明详图编号，以便查找。
暖通识图必备图例汇总及识图制图常识来源：机电天下一名暖通人，识图懂图是我必须掌握的一门学问，其实说起来难也不难，做了一下汇总，整理了一部分，分享给大家。
一、工艺管道施工图常用图例二、通风空调工程常用图例三、给排水、采暖常用图例四、消防工程基本图形符号1、消防工程辅助符号2、消防工程灭火器符号3、消防管路及配件符号4、消防工程固定灭火器系统符号5、消防工程灭火设备安装处符号6、消防工程自动报警设备符号建筑水暖识图制图常识制图基本规定：房屋建筑制图的六种制图标准是：《房屋建筑制图统一标准》（GB/T50001-2010）《总图制图标准》（GB/T 50103-2010）《建筑制图标准》（GB/T 50104-2010）《建筑结构制图标准》（GB/T 50105-2010）《给水排水制图标准》（GB/T50106—2010）《暖通空调制图标准》（GB/T50114—2010）。
制图国家标准是所有工程人员在设计、施工和管理中必须严格执行的国家法令。
从学习工程制图的第一天起，就应严格遵守、贯彻执行国家标准中的每一项规定，严格按国家标准绘制图样。
一、图纸幅面规格与图纸编排顺序：1.图纸幅面：图纸幅面即图纸的大小。
标准的图纸幅面有A0、A1、A2、A3、A4五种规格（表2-1）。
A1幅面是A0幅面的对开，A2幅面是A1幅面的对开，其他幅面依此类推。
表格内的B×L为幅面尺寸，c为周边尺寸，a为装订边尺寸。
2.图框格式任何图样均应在图幅内画出图框，图框线用粗实线绘制。
图框按作图需要，根据装订边尺寸和周边尺寸横式幅面或立式幅面画出。
一项工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面（不含目录及表格所采用的A4幅面）。
在一套设计图纸中，要选定一种图幅为主，尽量避免大小图幅掺杂使用。
绘制图样时，必须按照国家标准规定的幅面尺寸作图。
图纸的短边一般不用加长，必要时，可沿长边加长，见课件表2-2。
有特殊需要的图纸，可采用B×L为841×891与1189×1261的幅面。
一、识图识图是预算员进行测量工程量的前提，施工图主要内容有：平面布置图、图纸目录、各专业说明、平面图、系统图、详图、图集。
1、平面布置图：是表明建筑位置、建筑红线、建筑物四置、与周围建筑物关系的平面图，是工程测量防线的主要依据。
2、图纸目录：表明各专业图纸图号、图纸名称、张数的单页图，以便查找与核对清点。
3、各专业说明：一般施工图有设建筑、结构、安装说明图，涉及工程概况、设计经济技术指标、设计意图、指定做法表、建筑材料材质要求、设备选型、图标表。
4、平面图：表示每层平面水平管、立管、设备、设施、阀门、固定支架、入口位置等平面布置和管径变化标注及名称、编号标注。
5、系统图：主要表示系统管道空间走向、层数、管径、立支管的连接方式、阀门位置、设备设施与管道的连接等空间关系图。
6、详图：非标准的布置详图、平面节点详图、零部件加工图。
7、图集：是设计指定标准施工图籍做法，一般设计以指定采用图集名称、编号进行说明，不在画详图。
二是施工人员按标准图集做法施工。
二、工程施工过程控制：1、必须按施工图设计文件施工，更改或变更必须通过设计出具的变更通知书；2、施工单位编制的施工组织设计必须通过批准后方可施工；3、施工前必须有专业工程技术交底；4、分项工程或隐蔽工程完工后，必须通过自检，分项工程质量评定，请监理、建设单位进行验收，（检验批）；5、专项工程整体完工后，做水冲洗，通水试验、蔽水试验、严密性试验，符合要求后请监理、建设单位进行验收，并对整体工程进行评定。
6、调试（如采暖系统调试）、试验（有关消防、安全防范等重要系统进行试验）。
三、施工材料、设备产品质量控制：1、材料、设备采购过程资料控制：厂家资质、产品检验合格证（注意检验合格证的检验产品的品种、规格、型号，有效期限）、出厂合格证，复印件追索标注；确定样品。
2、材料、设备进场验收：材料、设备进场时施工单位有关人员做好外观及内在产品质量验收，（包括规格型号、数量、包装），有样品的进行比较。

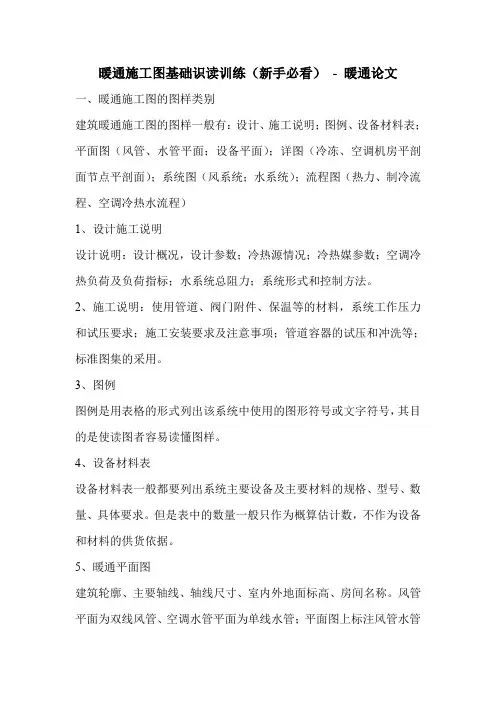

暖通施工图基础识读训练（新手必看）- 暖通论文一、暖通施工图的图样类别建筑暖通施工图的图样一般有：设计、施工说明；图例、设备材料表；平面图（风管、水管平面；设备平面）；详图（冷冻、空调机房平剖面节点平剖面）；系统图（风系统；水系统）；流程图（热力、制冷流程、空调冷热水流程）1、设计施工说明设计说明：设计概况，设计参数；冷热源情况；冷热媒参数；空调冷热负荷及负荷指标；水系统总阻力；系统形式和控制方法。
2、施工说明：使用管道、阀门附件、保温等的材料，系统工作压力和试压要求；施工安装要求及注意事项；管道容器的试压和冲洗等；标准图集的采用。
3、图例图例是用表格的形式列出该系统中使用的图形符号或文字符号，其目的是使读图者容易读懂图样。
4、设备材料表设备材料表一般都要列出系统主要设备及主要材料的规格、型号、数量、具体要求。
但是表中的数量一般只作为概算估计数，不作为设备和材料的供货依据。
5、暖通平面图建筑轮廓、主要轴线、轴线尺寸、室内外地面标高、房间名称。
风管平面为双线风管、空调水管平面为单线水管；平面图上标注风管水管规格、标高及及定位尺寸；各类空调、通风设备和附件的平面位置；设备、附件、立管的编号。
6、暖通系统图小型空调系统，当平面图不能表达清楚时，绘制系统图，比例宜于平面图一致，按45度或30度轴测投影绘制；系统图绘出设备、阀门、控制仪表、配件、标注介质流向、管径及设备编号、管道标高。
7、暖通系统原理图：大型空调系统，当管道系统比较复杂时，绘制流程图(包括冷热源机房流程图、冷却水流程图、通风系统流程图等)，流程图可不按比例，但管路分支应与平面图相符，管道与设备的接口方向与实际情况相符。
系统图绘出设备、阀门、控制仪表、配件、标注介质流向、管径及立管、设备编号。
8、大样图通风、空调、制冷机房大样图：绘出通风、空调、制冷设备的轮廓位置及编号，注明设备和基础距墙或轴线的尺寸；连接设备的风管、水管的位置走向；注明尺寸、标高、管径。
