110kV六氟化硫断路器检修试验标准化作业指导书

本作业指导书合用于六氟化硫断路器试验作业， 包括交接验收试验、 预防性试验、 大修后试验项目的引用标准、 仪器设备要求、 作业程序和方法、 试验结果判断方法和试验注意事 项等。

该试验的目的是判定六氟化硫断路器的状况， 能否投入使用或者继续使用。

制定本指导 书的目的是规范试验操作、保证试验结果的准确性、为设备运行、监督、检修提供依据。

下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件， 其随后所有的修改或者修订版均不合用于本作业指导书， 然而， 鼓励根据本作业指 导书达成的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件， 其最新版 本合用于本作业指导书。

GB 1984 交流高压断路器GB/T 3309 高压开关设备常温下的机械试验GB 50150 电气装置安装工程 电气设备交接试验标准3．1 准备工作安排序号明确设备状况 工作票填写正确仪器良好 3．2 人员要求内 容现场作业人员应身体健康、精神状态良好具备必要的电气知识和高压试验技能，能正确操作试验设备，了解被试设备有关技术标准要求， 能正确分析试验结果熟悉现场安全作业要求，并经《安规》考试合格内 容 根据试验性质， 确定试验项目， 组织作业人员学习作业指导书， 使全体作业人员熟悉作业内容、作业标准、安全注意事项 了解被试设备出厂和历史试验数据，分析设备状况 根据现场工作时间和工作内容填写工作票准备试验用仪器仪表， 所用仪器仪表良好， 有校验要求的仪表应在校验周期内标 准不缺项、漏项序号 1 2 31 2 3 43．3 仪器仪表和工具序号 名 称 1 1000V 兆欧表 2 1000V 以上试验变压器 3 2500V 兆欧表 4 回路电阻测试仪 5 单臂电桥 6 电压表7 可调直流电压源8 断路器特性测试仪9 介损测试仪 10 谐振耐压试验装置 11 温湿度计 12 导、地线 13 梯子 14 安全带3．4 危（wei ）险点分析序号 内 容 1 作业人员进入作业现场不戴安全帽可能会发生人员伤害事故2 作业人员进入作业现场可能会发生走错间隔及与带电设备保持距离不够情况3 试验现场不设安全围栏，会使非试验人员进入试验场地，造成触电4 进行绝缘电阻测量后不对试品充分放电，会发生电击5 加压时无人监护，可能会造成误加压或者非试验人员误入试验场地，造成触电6 升压过程不实行呼唱制度，会造成人员触电7 登高作业可能会发生高空坠落或者瓷件损坏8 试验设备接地不好，可能会对试验人员造成伤害9 变更试验接线，不断开电源，可能会对试验人员造成伤害。

六氟化硫封闭式组合电器（GIS）安装作业指导书页脚内容49 Q/GXD广西电网公司企业标准广西电网公司发布前言为规范广西电网公司六氟化硫断路器检修工作人员的作业程序，提高检修质量，结合广西电力系统多年来的六氟化硫断路器的检修经验，制定本作业指导书。

本作业指导书由广西电网公司标准化委员会提出并归口。

本作业指导书由柳州供电局负责编写。

本作业指导书主要起草人：覃业果陈华新本作业指导书主要审核人：本作业指导书批准人：林火华本作业指导书由广西电网公司生产技术部负责解释。

目次第一部分 LW6-220型SF6断路器(液压机构)检修作业指导书前言 (1)2 适用范围 (3)3 规范性引用文件 (3)5 技术术语 (4)6 安全措施 (4)6.1 安全注意事项 (4)6.1.1 作业人员必须取得相应的电工作业资格证，且在有效期内。

选派的工作负责人应有较强的责任心和安全意识并具有开关检修实践经验，并熟练地掌握所承担开关检修项目和质量标准。

(4)6.1.2 风力大于5级、大雾、雷雨、雪，湿度大于80%天气不得进行作业。

(4)6.1.3 工作前办理工作许可手续，组织工作班成员宣读工作票并交待安全注意事项。

(4)6.1.4 工作前，作业人员认真检查工器具有无明显损伤和变形等异常现象，且所用工器具应电气试验和机械试验合格。

(4)6.1.5 工作结束后，工作负责人须与值班负责人联系，办理工作终结手续。

(4)6.2 危险点分析及预控措施 (4)7 作业准备 (5)7.1 人员组织及分工（见下表）： (5)7.2 查阅开关运行记录及相关档案资料，准备相关图纸及技术资料、记录表格。

(6)7.3 工器具准备 (6)7.4 消耗材料准备 (7)7.5现场布置（包括防火设施、防雨、防尘、防潮、照明、场地布置）。

(8)8作业周期 (8)2 适用范围 (19)3 规范性引用文件 (19)5 技术术语 (19)6 安全措施 (19)6.1 安全注意事项 (19)6.1.1 作业人员必须取得相应的电工作业资格证，且在有效期内。

编号：Q/XXX XXX变电站XX＃SF6断路器气体检漏及湿度XX试验作业指导书（试行本）批准：年月日审核：年月日编写：年月日作业负责人：工作时间年月日时至年月日时XXX供电公司Word文档仅供参考1.适用范围本作业指导书适用于XXX变电站XX SF6断路器气体检漏及湿度XX试验2. 引用文件《国家电网公司电力安全工作规程》（变电站和发电厂电气部分、电力线路部分）国家电网安监【2005】83号《安徽电网电力设备预防性试验规程》（试行）GB/T 8905—1996六氟化硫电气设备中气体管理和检测导则GB/T 11023—1989高压开关设备六氟化硫电气密封试验导则DL/T 596—1996 《电力设备预防性试验规程》（第十三章）DL/T 595—1996六氟化硫电气设备气体监督细则DL/T 639—1997六氟化硫电气设备运行、试验及检修人员安全防护细则DL506—92六氟化硫气体绝缘设备中湿度含量现场测量方法（阻容法）Word文档仅供参考3.准备工作安排3.1人员要求3.2仪器仪表和工具Word文档仅供参考3.3 SF6气体检漏、湿度测试工作的危险点及预防措施Word文档仅供参考3.4人员分工4.开工Word文档仅供参考4.1现场设备SF6湿度测试、检漏程序、试验方法及标准Word文档仅供参考4.2竣工5.工作总结6.作业指导书执行评估Word文档仅供参考Word文档仅供参考SF6气体湿度检漏分析报告设备地点环境温度℃设备名称环境湿度% 电压等级试验日期试验性质报告日期试验结果审核：校核：试验：。

xxxx新能源有限公司企业标准Q/XNY-105.06-017-xxxx 110kV（SF6）断路器检修规程xxxx-10-25发布xxxx-10-31实施xxxx新能源有限公司发布目录前言 (1)1 引用标准 (2)2 检修的一般规定 (2)2.1检修的分类 (2)2.2检修的依据 (2)3 检修前的准备工作 (3)3.1检修前的资料准备 (3)3.2检修方案的确定 (3)3.3检修工器具、备件及材料准备 (3)3.4检修安全措施的准备 (4)3.5检修前对检修工作危险点分析 (4)3.6检修人员要求 (4)3.7检修环境的要求 (4)4 检修前的检查和试验 (5)4.1断路器修前的检查项目 (5)4.2断路器检修前的试验项目 (5)5 LW35-126W断路器检修项目及技术要求 (6)5.1断路器本体的检修项目及技术标准规范内容按表3执行 (6)6 断路器检修后的试验 (15)7 检修记录及总结报告 (15)7.1高压断路器检修后的总结报告 (15)7.2应总结的经验、教训 (16)8 检修后断路器的投运 (16)8.1断路器在修后应进行的工作 (16)8.2整体清扫工作现场 (16)8.3安全检查 (16)8.4投运 (16)附录A（规范性附录）各风电场高压断路器参数表 (18)前言本标准是根据xxxx新能源有限公司标准体系工作的需要而编制，是企业标准体系建立和实施的技术标准，目的是为了规范生产技术管理，从而加快企业标准体系的完善，适应国家标准和国际先进标准的需要。

为了提高交流高压断路器设备的检修质量，使设备的检修工作制度化、规范化，保证高压断路器设备的安全、可靠和经济运行，特制订本规程。

本标准对交流高压断路器的检修工作进行了规范。

检修包括检查（检测）和修理两部分内容。

检修工作应在认真做好设备缺陷检查和诊断工作的基础上，根据修理的可能性和经济性，对设备进行修理或部件更换。

本标准适用于公司各风电场的LW35-126W型交流高压断路器的检修工作。

SF6断路器电气试验作业指导书一、适用范围本作业指导书适用于我厂500kV SF6断路器的交接或预防性试验工作。

二、引用的标准和规程DL/T596-1996《电力设备预防性试验规程》DL408-91《电业安全工作规程》（发电厂和变电所电气部分）《重庆市电力公司电气设备试验规程》三、试验设备、仪器及有关专用工具1．交接及大修后试验所需仪器及设备材料：21. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。

2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。

五、试验项目1．绝缘电阻的测量1.1试验目的测量开关的绝缘电阻，目的在于初步检查开关内部是否受潮、老化。

1.2该项目适用范围我厂500kV SF6断路器交接、大修后试验和预试。

1.3试验时使用的仪器2500V兆欧表1.4测量步骤1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。

放电时应用绝缘棒等工具进行，不得用手碰触放电导线。

1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。

1.4.3兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。

应采用屏蔽线和绝缘屏蔽棒作连接。

将兆欧表水平放稳，当兆欧表转速尚在低速旋转时，用导线瞬时短接“L”和“E”端子，其指针应指零。

开路时，兆欧表转速达额定转速其指针应指“∞”。

然后使兆欧表停止转动，将兆欧表的接地端与被试品的地线连接，兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空(不接试品)，再次驱动兆欧表或接通电源，兆欧表的指示应无明显差异。

然后将兆欧表停止转动，将屏蔽连接线接到被试品测量部位。

1.4.4驱动兆欧表达额定转速，或接通兆欧表电源，待指针稳定后(或60s)，读取绝缘电阻值。

1.4.5读取绝缘电阻后，先断开接至被试品高压端的连接线，然后再将兆欧表停止运转。

1.4.6 断开兆欧表后对被试品短接放电并接地。

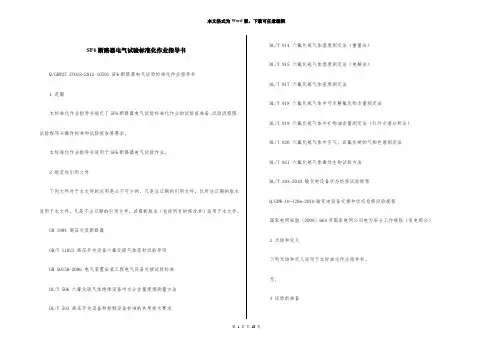

SF6断路器电气试验标准化作业指导书Q/GDW27 ZY018-2012-10501 SF6断路器电气试验标准化作业指导书1 范围本标准化作业指导书规定了SF6断路器电气试验标准化作业的试验前准备、试验流程图、试验程序与操作标准和试验报告等要求。

本标准化作业指导书适用于SF6断路器电气试验作业。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 1984 高压交流断路器GB/T 11023 高压开关设备六氟化硫气体密封试验导则GB 50150-2006 电气装置安装工程电气设备交接试验标准DL/T 506 六氟化硫气体绝缘设备中水分含量现场测量方法DL/T 593 高压开关设备和控制设备标准的共用技术要求 DL/T 914 六氟化硫气体湿度测定法（重量法）DL/T 915 六氟化硫气体湿度测定法（电解法）DL/T 917 六氟化硫气体密度测定法DL/T 918 六氟化硫气体中可水解氟化物含量测定法DL/T 919 六氟化硫气体中矿物油含量测定法（红外光谱分析法）DL/T 920 六氟化硫气体中空气、四氟化碳的气相色谱测定法DL/T 921 六氟化硫气体毒性生物试验方法DL/T 393-2010 输变电设备状态检修试验规程Q/GDW-10-J206-2010输变电设备交接和状态检修试验规程国家电网安监〔2009〕664号国家电网公司电力安全工作规程（变电部分） 3 术语和定义下列术语和定义适用于本标准化作业指导书。

无。

4 试验前准备4.1 准备工作安排根据工作安排合理开展准备工作，准备工作内容见表1。

表1 准备工作安排序号内容标准备注1 根据试验性质，确定试验项目，组织作业人员学习作业指导书，使全体作业人员熟悉作业内容、作业标准、安全注意事项。

不缺项、漏项。

2 了解被试设备出厂和历史试验数据，分析设备状况。

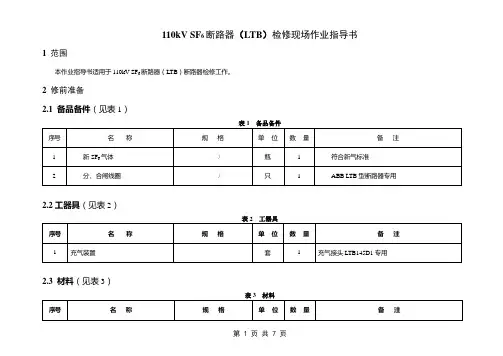

110kV SF6断路器检修试验标准化作业指导书
第一部分适用范围
本作业指导书适用于我段110kV LW25-126六氟化硫断路器的检修试验，温度不低于＋5℃，空气相对湿度一般不高于80％的检修试验，检修周期3年。

第二部分准备工作
一、人员：
作业人员3－4人，其中工作领导人1人，作业人员必须经过专业培训并取得电气安全合格证。

二、工具：
三、材料：
第三部分作业流程及标准
第四部分必要时试验
必要时SF6断路器可单独或全部进行下列试验项目。

第五部分安全风险点分析及安全控制措施。

六氟化硫运行、维护、检修作业指导书六氟化硫组合电器的运行、维护、检修作业指导书维护和检修注意危险；a通电时，请不要接触带有危险的机构部位和通电部位。

b操作过程中，请不要把手放到带有危险的机构部位和通电部位。

c要注意不要把螺栓类的物品掉入机构和通电部位。

d检修需要打开操作机构箱或汇控柜的门进行作业时，为避免突然刮风引起门的关合而造成受伤，请把门固定好。

一、维护和检查的方法；在气体中的部分，已达到了无保养化、无检修化。

作为预防保护措施，考虑到对SF6气体压力的管理、触头的寿命，绝缘材料的耐用性、密封胶圈的寿命及受外界大气影响的操作机构等因素，我们认为维护检查按以下方法考虑。

a 根据断路器的使用条件，操作频率低的与操作频率高的要区别管理。

b SF6气体中的部分，要进行气体压力管理，定期的解体检查为12年或操作次数每达到2000次解体检查一次。

c 对本体的操作检查，通常为每3年检查一次或动作达500次检查一次。

d 操作机构每6年检查一次或动作2000次检修一次。

e 认为有异常的情况下要进行临时检修。

二、巡视检查巡视检查是指封闭式组合电器在正常运行的状态下，从外部监视其有无异常情况、和巡视所有设备时一起进行、检查内容如下；巡视检查内容；三、一般检修一般检修主要是针对操动机构部分从外部进行的检查。

一般检修周期为6年一次，断路器部分为6年或操作次数达到500次利用停电时间，不放气情况下就可进行。

检查前，应进行机械操作实验，确认机械特性，并进行机构可动部分的润滑。

一般检修内容四、全面检修全面检修是指将封闭式组合电器停止运行，主要是把灭弧室及操动机构部分解体所进行的检查，并与制造厂家联系，根据需要按标准更换同类零部件。

全面检修内容五、临时检修临时检修是指在下述情况下，对认为有必要检修的部位进行的检修。

临时检修内容开关装置的操作次数规定数值检查要领安装时请注意：由于保养检查等进行了细致的工作，所以正常运行情况下，事故极少发生，万一发生异常现象请参阅下表记载所有发生的情况。

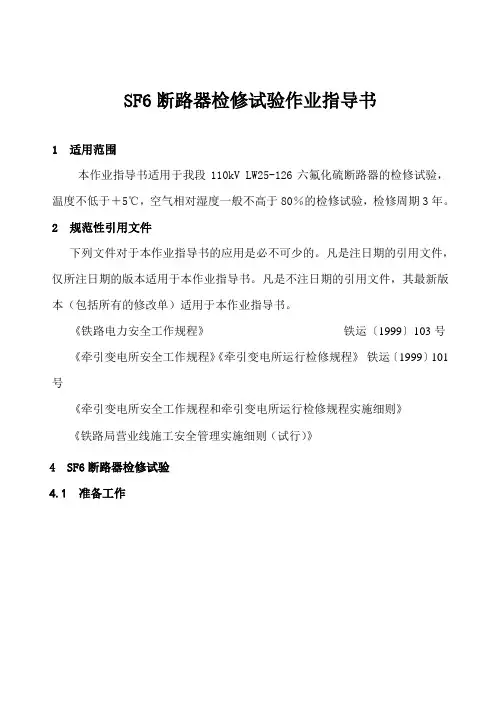

SF6断路器检修试验作业指导书1 适用范围本作业指导书适用于我段110kV LW25-126六氟化硫断路器的检修试验，温度不低于＋5℃，空气相对湿度一般不高于80％的检修试验，检修周期3年。

2 规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《铁路电力安全工作规程》铁运〔1999〕103号《牵引变电所安全工作规程》《牵引变电所运行检修规程》铁运〔1999〕101号《牵引变电所安全工作规程和牵引变电所运行检修规程实施细则》《铁路局营业线施工安全管理实施细则（试行）》4 SF6断路器检修试验4.1 准备工作4.1.1 人员准备作业人员3－4人，其中工作领导人1人，作业人员必须经过专业培训并取得电气安全合格证。

4.1.2 工具、材料序号名称规格型号单位数量1 试验检测设备套 12 温湿度计0℃－100℃个 13 万用表块 14 呆扳手把≥25 活扳手250mm 把≥26 螺丝刀（平口及梅花）把各17 绝缘梯车台 18 传递绳根 19 高压接线钳组 110 毛巾张 311 导电膏盒 112 细砂布张 313 保险丝卷 1114 白布带卷15 六氟化硫气体kg 516 螺栓Ф12×80 套若干4.2 作业流程及标准4.3 必要时试验必要时SF6断路器可单独或全部进行下列试验项目。

序号试验项目标准及要求1SF6气体泄漏试验年漏气率不大于1%或按制造厂要求2辅助回路和控制回路绝缘电阻1.采用500V或1000V兆欧表2.绝缘电阻不低于2MΩ3耐压试验1. 试验在SF6气体额定压力下进行。

2．交流耐压或操作冲击耐压的试验电压为出厂试验电压值的80%4断口间并联电容器的绝缘电阻、电容量和tgδ对瓷柱式断路器和断口同时测量，测得的电容值和tgδ与原始值比较，应无明显变化。
